建筑电气工程量计算
《电气工程计量与计价》 建筑电气工程量计算规则
2.电缆工程
（7）电缆终端头及中间头均按设计图示数量以“个”为计量单位计 算。电力电缆和控制电缆均按一根电缆有两个终端头考虑。中间电 缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计 算（或按平均250m一个中间头考虑）。
（8）桥架安装，按设计图示长度以“10m”为计量单位计算。 （9）钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的
9 电气工程计量与计价
9.1 建筑电气系统基础知识 9.2 建筑供配电系统 9.3 建筑电气照明系统 9.4 建筑防雷与接地 9.5 建筑电气施工图识读 9.6 建筑电气工程量计算规则 9.7 建筑电气工程实例
9.6 建筑电气工程量计算规则
9.6.1定额内容及措施费 1.适用范围 本册定额适用于工业与民用建筑新建、扩建和整体改建工程中10KV
（3）电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按 以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。 ②垂直敷设时，管口距地面增加2m。 ③穿过建筑物外墙时，按外墙外缘以外增加1.5m。 ④穿过排水沟时，按沟壁外缘以外增加1m。
2.电缆工程
（4）电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计 算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外 各增加0.3m工作面计算。
10KV以下架空配电线路
（5）横担安装——组 （6）拉线制作与安装——组 （7）导线架设——Km/单线 （8）导线跨越与进户线架设——处 （9）杆上变压器安装——台
2.电缆工程
工作内容 电缆沟挖填、人工开挖路面、电缆沟铺沙盖砖、移动盖板、电缆保护
管敷设、电缆桥架安装、电缆敷设、电缆头制作与安装、其他。 （1）直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土
建筑电气工程量计算详解
8、接地装置调试
● 独立接地装置调试以“组”为计量单位，接地网以“系 统”为计量单位，工程量按施工图图示数量计算。
【案例】某住宅楼防雷工程平面布置如图2.7所示。 避雷网在平屋顶四周沿檐沟外折板支架敷设，其余 沿混凝土块敷设。折板上口距室外地坪19米，避雷 引下线均沿外墙引下，并在距室外地坪0.5米处设 置接地电阻测试断接卡子，土壤为普通土。试按工 程量计算表式列出该工程的所有分项工程名称，并 计算出各分项工程量。
图2.5电气平面接ቤተ መጻሕፍቲ ባይዱ盒示意
3.照明器具安装
● 照明器具安装定额由照明灯具安装，开关、按钮、 插座安装，安全变压器、电铃及风扇安装，盘管风 机开关等电器安装四部分组成。
● 【案例】 某办公楼照明工程局部平面布置如图 2.6所示。建筑物为混合结构，层高3.3m。灯具为 成套型，开关安装距楼地面1.4m；配电线路导线为 BV－2.5，穿电线管沿天棚、墙暗敷设，其中2～3 根穿MT15，4根穿MT20。试按工程量计算表式列出 该房间轴线内的所有电气安装分项工程名称，计算 出各分项工程量。
● 避雷针安装不包括针体制作，独立避雷针加工制作 应执行“一般铁构件” 制作定额。普通避雷针安 装在木杆和水泥杆上，包括避雷引下线安装。
●避雷针安装均已考虑了高空作业的因素。
2、半导体少长针消雷装置安装
●工程量计算以“套”为计量单位，按施工图设计数量计 算，装置本身由设备制造厂成套供货
3、避雷网安装
电气工程工程量计算
一、电气照明系统 1.照明控制设备 ● 主要指照明配电箱、板以及箱内组装的各种控制
开关、熔断器、计量仪表、盘柜配线等。照明工程 控制设备安装，分成套型控制设备和单体控制设备 安装。 2.配管、配线 ● 配管、配线是指电气设备安装工程中配电线路和 配电线路保护管的敷设。 (1)配管（2)配线（3)接线盒 3.照明器具安装
电气安装全国统一安装工程预算工程量计算规则
电气安装全国统一安装工程预算工程量计算规则电气安装工程预算是指根据施工设计和工程实际情况，依据国家和行业相关规定及标准，对电气设备、电线电缆、电气元件及其安装费用进行计算，最终得出该工程所需的费用总额。
下面将介绍电气安装全国统一安装工程预算工程量计算规则。
一、工程量计算方法1.设备工程量计算：根据项目设计文件和设备清单，计算设备数量、型号、规格、单价等。
2.电缆线路计算：根据电缆线路长度、数量、规格和电缆桥架长度、数量等，计算电缆线路工程量。
3.线路开关插座等计算：根据设计方案和工程实际情况，按照规定的开关插座类型、数量、安装位置等，计算线路开关插座等工程量。
4.照明工程量计算：根据照明灯具的数量、型号、规格等，计算照明工程量。
5.配电箱计算：根据配电箱的数量、型号、规格等，计算配电箱工程量。
1.工程量计算需要根据相关规定和标准进行，如《建筑电气设计规范》、《建筑电气装置工程施工及验收规范》等。
2.工程量计算需要基于详细的施工设计文件，包括平面布置图、综合布线图、开关箱布置图、线路表等。
3.各项工程量计算需按照设计方案、工程实际情况、国家标准和相关规定进行，不能随意填写或估算。
4.在进行工程量计算时，要充分考虑工程实际情况，如线路长度、线径、绝缘性能要求、电气设备功率等因素。
5.工程量计算涉及的相关参数和数据需真实可靠，不能虚报或缺漏。
三、工程量计算原则1.按照国家和行业相关规定和标准进行工程量计算，确保计算结果的合理性和准确性。
2.工程量计算需充分考虑施工实际情况，包括工程规模、施工条件、技术要求等。
3.工程量计算需统一使用标准化的计算方法和计算公式，确保计算结果的可比性和一致性。
4.工程量计算需遵循科学、公正、透明的原则，不得存在人为干预、虚报等行为。
5.工程量计算需保证计算结果的可靠性，充分考虑误差和风险因素。
综上所述，电气安装全国统一安装工程预算工程量计算规则需要依据国家和行业相关规定和标准进行，计算方法应准确可靠，计算过程需科学公正，计算结果需合理可靠。
2024年电气工程算量手算要点总结范本
2024年电气工程算量手算要点总结范本如下：1. 计算用电量：根据建筑物的用途和设备需求，确定每个房间或区域的电气设备类型和功率，并计算出每个房间或区域的总用电量。
根据建筑物的总用电量，计算出整个电气系统的总用电量。
2. 线路规划：确定每个房间或区域的电气设备之间的连接方式和距离，并根据电气设备的功率和工作条件，选择合适的电线尺寸和电线材料。
根据线路的长度和电流负载，计算出电线的电阻和电压降，并根据国家标准确定电线的安全系数。
3. 施工图绘制：根据电气系统的设计要求和规范，绘制出每个房间或区域的电气布置图，包括电源线路、开关、插座等设备的位置和连接方式，并标注出电线的规格和长度。
4. 负载平衡：根据每个房间或区域预计的电气设备使用情况，合理分配电气负载，确保电气系统的稳定运行。
根据每个房间或区域的用电量和电气设备的功率需求，计算出每个线路的负载，并根据电线的额定电流和安全系数，确定每个线路的额定电流和安全负载。
5. 线路保护：根据电气设备的类型和功率，选择合适的保护装置，如断路器、熔断器等。
根据设备的额定电流和保护装置的额定电流，计算出保护装置的选择和设置参数，确保电气系统的安全运行。
6. 功率因数改善：根据电气系统的功率因数和电气设备的功率因数要求，设计并选择合适的功率因数补偿装置，如电容器。
根据电气设备的功率因数和功率因数补偿装置的容量和工作电压，计算出功率因数补偿装置的安装位置和额定容量。
7. 外部电力接入：根据建筑物的需求和地理条件，计算出外部电力接入的电流需求和接入方式，如单相还是三相供电。
根据电力公司的规定和要求，计算出电力接入设备的规格和容量，并设计出合适的接线方案。
这些是2024年电气工程算量手算的要点总结范本，根据具体的项目和要求，还可以根据需要进行调整和补充。

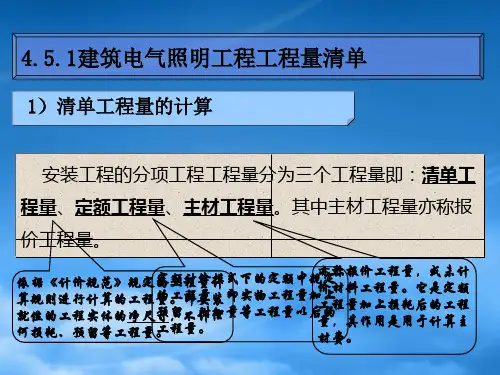

建筑电气照明工程清单计量与计价
缆敷设
m
0.712 254.70
303.25
8.64
82.98 181.35
C2-782 户内干包式 个 电力电缆终
2 31.62 88.64 0
12.76 63.24
端头制作安
装
合价/元
材料费 机械费
215.91 177.28
6.15 0.00
人工单价
小计
244.59 393.19 6.15
m
管理利润 59.08
暂估合 价/元
4.5.4防雷及接地装置（030209）
分部分项工程量清单
序 项目编码 号
项目名称
项目特征
计量 工程 单位 数量
1 030209001001 接地装置安装 25mm×4mm扁钢作水平接地体 项
1
2 030209002001 避雷装置安装 避雷带、引下线均采用-
项
1
25mm×4mm扁钢，镀锌或作防
实例分析
列出例4.1中电缆工程的分部分项工程量清单，并 分析该分部分项工程的综合单价。已知电缆主材单价 52.10元/米。
大楼
配电箱
落地式配电柜 变电所
VV22(4×25+1×16) 55m
1.5m 1.2m
分部分项工程量清单
序 项目编码 号
项目名称
1 030208001001 电缆VV22-（ 4×25+1×16）敷设
腐处理；引下线在地面上
1.7m至地面下0.3m一段，用
Φ50硬塑料管保护
4.5.5配管配线工程（030212）
①金属软管敷设不单设清单项目，在相关设备安装或机电核查接线 清单项目的综合单价中考虑；
②在配线工程中，所有的预留量（指与设备连接）均应依据设计要 求或施工及验收规范规定的长度考虑在综合单价中，而不作为实物 量计算；
建筑电气工程量计算方法
建筑电气工程量计算方法建筑电气工程量计算是指根据建筑电气设备的设计方案和技术要求，按照一定的计算方法和规则，确定所需的电气设备数量和规格，以及相应的电缆线路长度和截面积等参数。
准确的工程量计算是建筑电气工程设计和施工过程中的关键环节，可以保证工程的质量和安全性。
一、设备数量计算设备数量计算是根据工程需求和设计规范，确定每个房间或设备所需的电气设备数量和规格。
一般按照以下步骤进行计算：1.了解工程需求和设计规范，包括电气设备的种类、功能和使用场所等。
2.根据需求和规范，确定每个房间或设备所需的电气设备种类和规格，例如照明灯具、插座、开关、断路器等。
3.根据设计规范，确定每个房间或设备的平均照度要求和插座数量要求，计算所需照明灯具和插座的数量。
4.根据需求和规范，确定每个房间或设备的开关数量，计算所需开关的数量。
5.根据需求和规范，确定每个房间或设备所需的断路器数量和规格，保证电气设备的过载和短路保护。
二、电缆线路计算电缆线路计算是根据设备数量和布置方式，确定电缆线路的长度和截面积。
一般按照以下步骤进行计算：1.根据设备数量和布置方式，确定其中一区域或房间内的电气设备连接方式和布线图。
2.根据布线图，测量各个电设备之间的距离和高度差，计算电缆线路的实际长度。
同时考虑到线路的长度要留一定的余量，避免拉线困难。
3.根据电流负载和电压降，计算所需电缆的截面积。
电流负载可以根据每个设备的功率和电流计算得到，电压降可以根据电缆线路的长度和截面积计算得到。
4.根据电缆的截面积和长度，确定合适的电缆规格和型号。
三、材料用量计算材料用量计算是根据设备数量和电缆线路计算结果，确定所需的电气材料用量。
一般按照以下步骤进行计算：1.根据设备数量计算结果，计算所需的电气设备的总数量和规格。
2.根据电缆线路计算结果，计算所需电缆的总长度和截面积。
3.根据设备和线路的数量和规格，确定所需的配电箱、插座盒、管材、接线端子等附件的数量和规格。
电气工程工程量计算规则
电气工程工程量计算规则工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
9、电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10、电缆敷设长度应根据敷设路径水平和垂直距离，另按表5规定增加附加长度。
电缆附加长度表5 单位：%，M序号项目名称预留长度说明1 电缆敷设驰度、弯度、交叉2.5% 按全长计算2 电缆进入建筑物2.0m 规程规定最小值3 电缆进入沟内或吊架时引上余值1.5m 规程规定最小值4 变电所进线、出线1.5m 规程规定最小值5 电力电缆终端头1.5m 检修余量6 电缆中间接头盒2.0m 两端各留，检修余量7 电缆进控制及保护屏高+宽按盘面尺寸8 高压开关柜及低压动力配电盘2.0m 盘下进出线9 电缆至电动机0.5m 不包括接线盒至地坪间距离10 厂用变压器3.0m 从地坪算起11 车间动力箱1.5m 从地坪算起12 电梯电缆与电缆架固定点每处0.5m 规范最小值11、电缆支架的接地线应执行室内接地母线安装定额。
建筑电气工程量计算方法
建筑电气工程量计算方法
1.设计图纸分析：仔细阅读设计图纸，理解每个电气设备的安装位置、规格要求以及电线电缆的布置方式。
2.编制清单：根据设计图纸，逐一列出需要安装的电气设备、电线电缆、开关面板、灯具等物料。
3.计算设备数量：根据设计图纸上所示的设备位置和装置规格，结合
相关标准规范，计算每种设备的数量。
4.计算电线电缆长度：根据设计图纸中电线电缆的布置方式，计算每
根电线电缆的长度，并结合标准规范确定电线电缆的规格。
5.计算开关面板数量：根据设计图纸中所示的开关面板位置和数量要求，计算需要的开关面板数量。
6.计算灯具数量：根据设计图纸中所示的灯具位置和数量要求，计算
需要的灯具数量。
7.计算人工时间和数量：根据施工工序和标准规范，估计完成每项工
作所需的时间和人工数量。
8.统计总量：将以上计算结果进行统计，得出总量，并根据实际情况
留出一定的余量。
建筑电气工程量计算需要根据不同项目的要求和实际情况进行具体计算，并参考相关标准和规范进行合理估算。
在计算过程中，需要仔细研读
设计图纸，理解每个电气设备的功能和规格要求，并结合施工工序和施工
要求进行合理分析和计算。
同时，需要注意与其他工程量的配套和协调，
确保工程设备和人工的合理安排。
建筑电气工程量计算的准确性对于施工过程和工程质量的控制具有重要意义。
只有合理、准确地计算电气工程量，才能确保施工过程的顺利进行和工程质量的稳定。
因此，建筑电气工程量计算需要严格遵守相关标准和规范，确保计算结果的准确性和合理性。
建筑电气工程量计算方法
建筑电气工程量计算方法正文如下：建筑电气是以电气技术为手段，在有限空间内，为制造人性化的生活环境的一门应用学科。
建筑电气指的是，在建筑物中，利用现代先进的科学理论及电气技术所构建的电气平台，统称建筑电气。
设计是一个构思表达、再构思表达、反复推敲、不断深入进展和进行评价的过程。
基本上可以概括为博览、创意、构思、表达等几个阶段。
安装造价里，最难的莫过于建筑电气，为何？从电缆电线的区分到分别计算，从电气桥架到爬墙走线，从防雷接地到弱电智能化，每个环节都是比较多而杂且难以弄懂的，本篇就带领各位安装造价人学习如何计算电气工程量及方法。
10kV高压架空进户装置10kV以下悬式绝缘子XP，以“串”计量；10kV以下户外高压熔断器WR,以“组”计量；钢穿通板，以“块”计量；10kV以下穿墙导管CLB，以“个”计量；10kV以下避雷器FS，以“组”计量；10kV以下户内、外支持绝缘子ZA,以“个”计量；支架、金具，以“kg”计变配电装置及设备从进户装置起依序计算变压器安装计算规定：按不同电压等级、不同容量和不同类型分别以“台”计量。
TM安装：不包括变压器油耐压试验及变压器系统调试。
TM分类：冷却方式有油浸式、干式；相数分单相与三相；线圈材质分铜、铝线圈；铁芯分热轧与冷轧硅钢片等。
配电装置安装断路器（QF）、负荷开关（QL）、隔离开关（QS），断、通正常负荷电路，保护和掌控高压电器设备。
安装包括所配备的电磁式、弹簧储能式、手动式等操作机构。
电流互感器（TA）、电压互感器（TV）作为测量电压、电流、电能及继电保护之用。
计算规定：上述装置均以“台”计量。
母线安装母线：有变配电装置高压母线和车间配电低压母线，注意区分。
常用硬母线：铜（TMY）、铝（LMY）。
计算规定：单片“延长米”计算。
L母＝（母线设计单片延长米长度+母线预留长度）×（1+2.3%）制作安装损耗—2.3％高压掌控设备高压掌控台、柜、屏，用于发电厂、工矿企业变配电站（所），接受电力和大型高压交流电动机启动、保护的重要设备。
电气工程量计算方法
电气工程量计算方法计算工程量大致分为下列几种情况：1、设备成套供应或成套安装的工程量计算。
2、单个设备工程量计算。
3、材料安装工程量计算。
我们将第1条单独讲，第2、3条结合定额的章节讲。
第一节设备成套安装的工程量计算一、变压器或多油断路器本体附带的成套套管式电流互感器，随设备本体供应。
安装时包括了套管式电流互感器的安装，因此不另计算套管式电流互感器的设备费和安装费。
二、变压器油（绝缘油）随变压器及其他充油设备成套供应，安装定额中包括了变压器油的放、注油工序。
故不应另计算变压器油的费用及安装工程量。
但变压器安装定额中不包括变压器油的过滤，需要过滤时，可按制造厂提供的油量计算，油过滤过程中的损耗已包括在油过滤定额中，不再计其损耗量。
三、变压器油油冷却器安装，以及变压器和油冷却器之间的管道安装，已包括在变压器安装定额内，所以不另计上述设备及管道的安装费，但需要单独计算管道的材料费。
控制箱、油冷却器系成套供应，不另计设备费。
四、控制及保护屏、开关柜、配电屏上的设备，如仪表、继电器、断路器、开关、配线等均系成套供应，安装定额是按成套设备安装考虑，故不应另套其他零星仪表设备安装子目。
五、辅助设备安装，变压器、断路器、电压互感器的端子箱制作安装，应另套定额计算。
断路器的传动机构，隔离开关的操作机构及联锁装置，信号装置触点，避雷器的放电记录器，只计列设备费，不计算安装费。
变压器本章定额适用于油浸变压器、自耦变压器、带负荷调压变压器、油浸式电抗器、电炉变压器、整流变压器、消弧线圈。
一、变压器安装：1、按电压等级及容量，以“台”为单位套用定额。
2、油浸式电抗器按同电压、同容量的变压器安装定额套用，电炉变压器按同电压、同容量变压器定额乘以2.0系数。
整流变压器按同电压、同容量变压器定额乘以1.6系数。
干式变压器按同电压、同容量变压器定额乘以0.7系数。
3、变压器的器身检查：4000KVA以下按吊芯考虑，即包括了抽芯检查工作，而吊芯试验已包括在“变压器系统调试”定额内，不另计算。
建筑电气工程工程量清单计价
建筑电气工程工程量清单计价一、前言建筑电气工程工程量清单计价是工程项目中的重要环节之一，它对于项目的成本控制和预算编制具有重要的作用。
本文档将介绍建筑电气工程工程量清单计价的基本概念、计价方法和计算步骤，供相关人员参考使用。
二、建筑电气工程工程量清单建筑电气工程工程量清单是指在建设项目中，按照工程特点和设计要求，对建筑电气工程各项工作内容进行细化并编制的清单。
它包括了建筑电气工程的各个分部分项，如电源系统、照明系统、弱电系统等。
建筑电气工程工程量清单的编制需要参考相关的设计文件和规范要求。
建筑电气工程工程量清单计价的方法通常采用单位工程造价法。
单位工程造价法是根据建筑电气工程工程量清单的内容和计价规则，将工程量与各项单价相乘，得出各项工程的计价，并将各项工程的计价相加，得出整个建筑电气工程工程的总造价。
以下是建筑电气工程工程量清单计价的基本步骤：1.根据项目的设计文件和规范要求，编制建筑电气工程工程量清单。
2.确定各项工程的单价，如材料价格、人工价格等。
3.将工程量清单中的各项工程量与各项单价相乘，得出各项工程的计价。
4.将各项工程的计价相加，得出整个建筑电气工程工程的总造价。
下面是一个建筑电气工程工程量清单计价的示例：项目名称工程量单价（元）计价（元）电源系统1000 ㎡100 元/㎡100000 元照明系统50 个2000 元/个100000 元弱电系统10 项5000 元/项50000 元总计- - 250000 元根据以上示例，可以清晰地看到各项工程的工程量、单价和计价，并最终得出整个建筑电气工程工程的总造价为250000元。
五、总结建筑电气工程工程量清单计价是建设项目中不可或缺的一项工作，它对于项目的成本控制和预算编制具有重要的作用。
本文档介绍了建筑电气工程工程量清单计价的基本概念、计价方法和计算步骤，并给出了一个计价示例。
希望本文档对于相关人员在建筑电气工程工程量清单计价方面能够提供一定的帮助和指导。
工程造价—安装工程—电气计算规则
电气工程量计算规则1、工程量计算顺序电气设备安装工程工程量计算顺序应按照以下顺序提供：变压器——高低压设备安装-—母线、绝缘子——电机、电动葫芦（含接线、检查）——滑触线装置——电缆（电缆头、桥架、穿管数量）——防雷及接地装置——10KV以下架空配电线路——电气调整试验——配管配线——照明器具—-电梯电气装置2、电力变压器电力变压器分干式及油浸式两种,以台计算，区别高低压及容量。
3、配电装置3.1 包括断路器、接触器、互感器、避雷器、电抗器、电力电容器及电容器柜,以台为计量单位，隔离开关、熔断器以组为计量单位；3。
2 配电装置设备的支架按施工图设计的需要量计算，以kg为计量单位；3.3 基础槽钢、角钢以m计算,应标明规格型号;3.4 配电设备的端子板外部界限,以组为单位,端子箱安装分户外、户内以个为单位.接线方式有：有端子外部接线、无端子外部接线，2.5mm和6mm两种，以个为单位如营口港1～3＃泊位上输油臂分控站接线就应该套用该项目，另外应增加“管内穿线”的工程量，以m/单根计算总工程量；3。
5 高压设备定额内均不包括绝缘台安装，其工程量应按施工图设计执行；3。
6 导线敷设应有焊（压）接线端子工程量,如照明导线的敷设就应考虑此项工程量;3。
7 盘柜配线只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修配、修改工程。
3。
8 高压开关柜与基础型钢采用焊接固定，柜间用螺栓连接；柜内设备按厂家已安装好,连接母线已配置，油漆已刷好来考虑。
规定主母线以及主母线与上刀闸引下线的配置安装可另套相应定额计算。
提供工程量4、母线、绝缘子4。
1 带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和片数以“m/单相"为计量单位。
母线和固定母线的金具均按设计量加损耗计算，应标明规格及截面面积；4。
2 槽型母线安装以“m/单相”为计量单位，若为“三”相则应乘以“3”，槽型母线与设备连接分别以连接不同的设备以“台”为计量单位；4.3 与发电机、变压器、断路器、隔离开关连接，注明槽型母线的规格尺寸，槽型母线及固定槽型母线的金具按实际用量加损耗率计算；4。
建筑电气施工图工程量计算实例详解
模型法
总结词
模型法是一种基于计算机辅助设计的工程量计算方法，通过建立三维模型自动计算出每个项目的工程 量。
详细描述
模型法利用计算机辅助设计软件，根据施工图纸建立电气设备、管线的三维模型，通过软件内置的工 程量计算功能，自动统计出每个项目的工程量。这种方法精度高，节省时间，但需要使用专业的计算 机辅助设计软件，且对建模的准确性和精细度要求较高。
接线图
接线图是表示电气设备和元件之间连接关系的图 纸，用于指导施工人员正确地进行接线操作。
建筑电气施工图的绘制标准
国家标准
建筑电气施工图的绘制必须符合 国家相关的标准和规范，如《建 筑电气设计规范》、《建筑电气 工程施工质量验收规范》等。
图例符号
建筑电气施工图的绘制应使用标 准的图例符号，以便施工人员快 速理解图纸内容。
建筑电气施工图工 程量计算实例详解
目 录
• 建筑电气施工图概述 • 建筑电气施工图工程量计算方法 • 建筑电气施工图工程量计算实例 • 建筑电气施工图工程量计算注意事项
01
CATALOGUE
建筑电气施工图概述
建筑电气施工图的概念
建筑电气施工图是用于指导建筑电气 安装工程的图纸，它详细标明了电气 系统的布局、设备安装位置、电缆线 路走向等。
注意图纸中标注的尺寸和数量是否一致
01 检查图纸中标注的尺寸和数量是否准确，避免出 现误差。
02 注意图纸中的标注是否清晰、明确，避免产生歧 义。
03 如发现标注不一致或模糊的情况，应及时与设计 单位沟通解决。
及时与设计单位沟通解决疑问和问题
01
在计算过程中如遇到疑问或问题，应及时与设计单位
联系，寻求专业解答。
5.2 电气工程量计算
(二)电缆工程量计算
• 3、电缆终端头和中间头制作安装 • （1）电缆终端头制作安装，按制作方
法（浇注式、干包式和热缩式）及电缆 规格截面不同，以“个”计量。
• 电力、通讯电缆，每根两个终端头。 • （2）电缆中间头制作安装，按“个”
计量。
• 中间头个数按设计或按实际数量计量。 也可按1个/250m计算。
• 9杆上变压器配电设备安装 • 1)杆上变压器安装 “台” • 2)杆上配电设备安装 • 跌落式熔断器，避雷器，隔离开关
“组”
• 油开关、配电箱 “台”
(二)电缆工程量计算
• 10kv以下电力电缆和控制电缆，按“延 长米”计量。
• 电缆总长=（水平长度+垂直长度+预留 长度）×1.025
• 2.5%——电缆曲折弯余系数 • 电缆预留长度见P215表9-11
（1）电缆敷设 无论什么敷设方式，均按前述长度计算方法计量。
2、电缆敷设
• （2）电缆直埋时，电缆沟挖填土（石）方工程量 • 挖方量=填方量 • 1）电缆沟挖填土石方量，设计无断面时，按下列规定计算。 • 两根电缆以内土石方量计算（如上图），每米体积为0.45m3。 • 每增加一根电缆，沟底宽增加0.17m，每米沟长增加
2 单独安装（无箱、盘）的铁壳 0.3
开关、闸刀开关、启动器、母 线槽进出线盒
3 由地面管子出口引至 1.0 动力接线箱
4 由电源与管内导线连接（管内 1.5
穿线与硬、软母线接头）
5 出户线（或进户线） 1.5
从安装对象 中心算起 从管口算起
从管口算起
从管口算起
例：如图某设备和照明箱穿管埋地，埋地深度为e， 试计算：
配管长度。下图中的n1回路。 • 当线管沿墙明敷时，其水平长度按相关墙面净长尺寸计算
电气工程工程量计算规则
电气工程工程量计算规则一核心提示：工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同工程量计算办法一、电缆敷设1、电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包括进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其安装应执行第十册“自动化控制装置及仪表工程”中第十一章“附件安装”定额的相应项目。
精编【建筑电气工程】电气工程量计算
【建筑电气工程】电气工程量计算xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv工程量计算规则一、变压器安装按不同容量以“台”为计量单位计算。
二、变压器通过试验,判定绝缘受潮时才需进行干燥,需要干燥的变压器以“台”为计量单位。
三、消弧线圈的干燥以“台”为计量单位计算。
四、变压器油过滤按压力式滤油机和真空喷雾式净油机各占一半综合考虑，油过滤按每过滤合格1t需用滤油纸52张考虑，变压器油过滤不论过滤多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：⒈变压器安装定额项目未包括绝缘油的过滤，需要过滤时，按制造厂提供的变压器油量计算。
⒉油断路器及其他充油设备的绝缘油过滤，按制造厂规定的充油量计算。
计算公式：油过滤数量（t）=设备油量（t）×（1+损耗率）五、网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸，以“m2”为计量单位。
六、基础型钢制作、安装以“kg”为计量单位。
七、铁构件制作安装均按施工图设计尺寸，以成品重量“kg”为计量单位。
工程量计算规则一、断路器、电流互感器、电压互感器、油浸电抗器、电力电容及电容器柜的安装以“台”为计量单位计算。
二、隔离开头、负荷开头、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。
三、电容器安装定额项目中，不包括连接线和支架的安装。
电容器安装分为移相及串联电容器、集合式并联电容器两种，电容器柜安装按成套式考虑，不包括柜内电容器的安装，电力电容器安装单独计算，以“个”为计量单位。
四、交流滤波装置的安装以“台”为计量单位。
每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量另行计算。
五、高压设备安装定额项目内均不包括绝缘台的安装，其工程量按施工图数量计算。
六、高压成套配电柜和箱式变电站的安装以“台”计算。
建筑电气施工图工程量计算_实例详细讲解
制作应执行“一般铁构件” 制作定额。普通避雷 针安装在木杆和水泥杆上，包括避雷引下线安装。 避雷针安装均已考虑了高空作业的因素。 2、半导体少长针消雷装置安装
工程量计算以“套”为计量单位，按施工图设计数量计算， 装置本身由设备制造厂成套供货

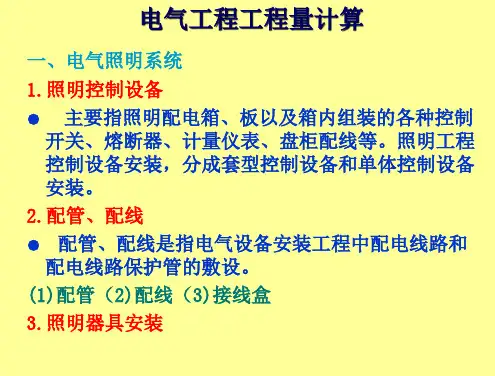

<三>、电气工程工程量计算
一、电气照明系统
1.照明控制设备
主要指照明配电箱、板以及箱内组装的各种控 制开关、熔断器、计量仪表、盘柜配线等。照明工 程控制设备安装，分成套型控制设备和单体控制设 备安装。
2.配管、配线
配管、配线是指电气设备安装工程中配电线路 和配电线路保护管的敷设。
6、接地母线敷设
接地母线敷设，按施工图设计长度以“10米”为计 量单位计算工程量，其长度应按图示延长米另加 3.9%的附加长度计算，即
接地母线敷设敷设长度（m）＝施工图设计
长度（m）×（1＋3.9%）
7、接地跨接线安装
接地线遇有障碍时，需跨越而相连的接头线称为跨
接线。接地跨接一般出现在建筑物伸缩缝、沉降缝 处。高层建筑六层以上的金属窗，设计部门一般要 求接地。钢铝窗接地工程量应按施工图设计规定接 地的金属窗数量进行计算。
1÷10
5 2－1638 双联板式暗开关安装 10套
0.1
1
6 2－1702
吊风扇安装
台
1
3÷10
7 2－1377 暗装钢质灯头盒安装 10个
0.3
2÷10
8 2－1378 暗装钢质开关盒安装 10个
0.2
二、防雷及接地系统
1、避雷针制作、安装 注意问题： 避雷针制作的未计价主要材料是：针尖、针体
电气安装工程量计算规则及预算实例
电气安装工程量计算规则及预算实例电气安装工程量计算规则是指根据工程的具体要求和设计方案，结合工程所需的材料、设备、人工和施工方法等因素，对电气安装工程的工程量进行合理计算的一套计算规则和方法。
而电气安装工程的预算是指在工程量计算的基础上，根据市场行情和成本要素，对工程造价进行合理预估的过程。
1.电气安装工程量计算规则：(1)材料计算：根据设计方案和工程要求，计算所需的电缆、电线、开关、插座、灯具等材料的用量，并根据市场行情确定材料的价格。
(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并根据市场行情确定设备的价格。
(3)人工计算：根据工程的施工难度和施工周期，估算所需的施工人工数量和施工时间，并根据市场行情确定人工的价格。
(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。
2.电气安装工程预算实例：针对一些商业建筑项目的电气安装工程，我们可以通过以下步骤进行预算：(2)设备计算：根据工程设计要求，计算所需的配电箱、电表箱、配电柜、开关柜等设备的数量和规格，并通过市场调查确定设备的价格。
假设配电箱数量为2个，电表箱数量为1个，配电柜数量为3个，开关柜数量为5个，设备的价格为配电箱每个500元，电表箱每个200元，配电柜每个1000元，开关柜每个800元，那么设备费用为2*500+1*200+3*1000+5*800=8300元。
(4)施工方法计算：根据工程的具体情况，确定最佳的施工方法和工序，并根据施工方法和工序估算出的时间和工程量，计算施工过程中的材料和人工的消耗。
假设施工过程中需要使用吊装设备，预计的吊装时间为5天，每天的吊装材料和人工消耗为500元，那么施工方法费用为5*500=2500元。
以上是电气安装工程量计算规则及预算实例的简要介绍，具体的计算规则和预算方法还需要根据实际工程情况和市场行情进行细化和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.2 建筑强电安装工程量计算 4.2.1 变配电装置工程量计算 1)变压器安装工程量计算 ①变压器安装，按不同电压等级、不同容量
和不同类型分别以“台”计量。 ②根据技术规范要求，变压器绝缘受潮需要
干燥时，按电压等级及容量，以“台”计量， 需搭拆干燥棚时按实计算。
1
③变压器安装不包括变压器系统调试，其 调试工程量计算见4.2.11节。
(5)电缆在支架、吊架、桥架上敷设时的工 程量计算 沿支架、吊架、桥架敷设的电缆 长度，按其沿支架、吊架、桥架线路长度 加上预留以“m”计算，还要计算下列各项：
①支架、吊架制作与安装，以“100 kg”计 量，用第二篇《电气设备安装工程》定额 第四章有关子目。
13
②电缆桥架安装，当桥架为成品时只计算 安装，按“m”计量，用第二篇《电气设备 安装工程》定额第九章有关子目；若须现 场加工桥架时，其制作量以“100 kg”计量， 用第二篇定额第四章有关子目。
m”及“根”计量 ⑧沟内接地装置调试：以“系统”计量 ⑨揭或盖电缆沟沟盖板：均以板长分档，按揭或
盖沟盖板的沟长以“m”计量
16
3)电缆终端头与中间头制作安装 (1)10 kV以下户内、户外电缆终端头 按制作方法
缆敷设除按与电缆敷设相关内容立项计算 外，还要另立项计算下列内容: ①电缆沟挖土石方：以“m3”计量 ②电缆沟砌砖或浇筑混凝土：以“m3”计量
15
③电缆沟壁、沟顶抹水泥砂浆：以“m2”计量 ④钢筋混凝土电缆沟盖板现场制作：以“m3”计量 ⑤采购的电缆沟盖板场外运输：以“m3”计量 ⑥电缆沟内铁件制作安装：以“100 kg”计量 ⑦沟内接地母线及接地极制作安装：分别以“10
④变压器端子箱、控制箱安装和端子板外 接线，以“台”和“10头”计量。
2)配电装置安装 ①断路器(QF)、负荷开关(QL)、隔离开关
(QS)、电流互感器(TA)、电压互感器(TV)， 电力电容器等安装，均以“台”计量。
②熔断器、避雷器安装，以“组”计量， 每三相为一组。
2
③配电设备安装的支架、抱箍、延长轴、 轴套、间隔板和配电箱(板)，现场制作时， 按施工图纸为准计算制作工程量，以“100 kg”计量，用第二篇第四章相应子目。
(5)穿通板安装 穿通板为了安装和支持穿墙 套管，其安装制作以“块”计量，以板材 质分档。有电木板、环氧树脂板、钢钣、 塑料板、石棉水泥板等。
7
4.2.3 高压控制台、柜、屏安装及低压配电 控制设备安装工程量计算
1)高压控制台、柜、继电保护屏等安装 (1)高压控制台、柜、屏安装 以“台”计量。 (2)变配电装置 用低压柜、屏时，如BSL、
③电缆桥架只按材质(钢、玻璃钢、铝合金、 塑料)分类，按槽式、梯式、托盘式分档， 以“m”计量。
14Biblioteka (6)电缆在钢索上敷设时工程量计算 沿钢索 敷设的电缆长度，按钢索跨越长度加上预 留长度以“m”计算，还要计算下列各项:
①钢索架设工程量，以“m”计量。 ②钢索拉紧装置制作安装，以“套”计量。 (7)电缆在电缆沟内敷设安装工程量计算 电
安装以“串”计量，以单串为准。
(2)支持绝缘子安装 分户内、户外10 kV以 下支持绝缘子安装，以绝缘子结构形式安 装孔数分档，以“个”或“柱”计量。
6
(3)穿墙导管安装 10 kV以下穿墙导管以 “个”计量，不论水平安装和垂直安装， 工作包括检查、清扫、安装固定、刷漆、 接地及绝缘摇测。
(4)悬式绝缘子、支柱绝缘子、穿墙导管耐 压试验 单独测试时以测试绝缘子的数量计 数，以“10个测试件”计量，按实计算。
9
4)电工测量仪表、计的安装 电工测量仪表、计的安装，以“个”计量，
用第二篇第四章相应子目。 4.2.4 电缆工程量计算 1)电缆工程量计算 其计算式如下：
10
2)电缆敷设 (1)电缆敷设 10 kV以下电缆无论采用什么
方式敷设以铝芯和铜芯分类，按电缆线芯 截面积分档，以“m”计量，分别使用第二 篇第九章相应子目。 (2)电缆直埋时，电缆沟挖填土(石)方工程量 ①电缆沟挖填土石方量：电缆沟有设计断 面图时，按图计算土石方量；电缆沟无设 计断面图时，按下式计算土石方量。
PGL作变配电的配电装置时，执行定额第 四章“电源屏”子目；用于车间或其他作 动力及照明配电箱时，按“落地式配电柜” 子目使用。
8
(3)落地式高压柜及低压柜安装 均作基座， 用槽钢或角钢作基座时制作与安装按下式 计量。
2)动力、照明控制及配电设备安装 配电柜、箱、盘等安装 不论明装、暗装、
落地式、嵌入式、支架式等安装方式，不 分型号，不分规格，均以“台”计量，用 定额第二篇第四章有关子目。 3)台、柜、屏母线配线 (1)大母线配线 见前述。 (2)保护盘、信号盘，按下式计算：
11
两根电缆以内土石方量为： V＝Sl
②挖砼、柏油等路面的电缆沟时，按设计 的沟断面图计算挖方量，可按下式计算：
V＝Hbl (3)电缆直埋沟内铺砂盖砖工程量 ①电缆沟铺砂盖砖工程量以沟长度“m”计
量。 (4)电缆保护管 由铸铁管、钢管和角钢组成
的保护管
12
电缆保护管沟土石方挖填量计算如下式： V＝(D+2×0.3)hl
3)杆上变压器安装及台架制作 (1)杆上变压器安装 以变压器容量为档次，
按“台”计量。 (2)杆上配电设备安装 ①跌开式熔断器、避雷器、隔离开关的安
装分别以“组”计量。 ②油开关、配电箱分别以“台”计量。
3
(3)杆上变压器的挖电杆坑土石方、杆定位、 立杆等 按本节10 kV以下架空配电线路所 述方法计算及应用定额。
4.2.2 母线及绝缘子安装工程量计算 1)母线安装工程量 (1)硬母线安装(带形、槽形、管形) 其计算
式如下：
4
5
(2)母线系统调试(10 kV以下系统) 见4.2.11 节叙述。
(3)变配电装置母线与工厂车间内低压母线 安装 前者用第二篇第三章定额；后者用第 十二章定额不得混用。
2)绝缘子安装 (1)悬式绝缘子安装 10 kV以下悬式绝缘子
