淬火液浓度检测方法经验分享
矿用链轮中频淬火工艺讨论
矿用链轮中频淬火工艺讨论发布时间：2022-03-11T08:13:43.773Z 来源：《科技新时代》2022年1期作者：潘兴东[导读] 根据刮板输送机矿用链轮的使用工况，确定链轮用40CrNiMoA材料采用中频淬火加工增强表面硬度的方法，选择合理的感应线圈结构、中频淬火工艺参数、过程控制、工装夹具及淬火液。
（山东能源重型装备制造集团有限责任公司山东泰安 271025）摘要：根据刮板输送机矿用链轮的使用工况，确定链轮用40CrNiMoA材料采用中频淬火加工增强表面硬度的方法，选择合理的感应线圈结构、中频淬火工艺参数、过程控制、工装夹具及淬火液。
关键词：矿用链轮，中频淬火，感应线圈，工艺控制，淬火液中图分类号：TG142 文献标识码：AAbstract: According to the working conditions of the mining sprocket of the scraper conveyor, the method of using medium frequency quenching to enhance the surface hardness of the sprocket with A material is determined, and the reasonable induction coil structure, medium frequency quenching process parameters, Process control, tooling fixture and quenching liquid are selected. Key words: mining sprocket, medium frequency quenching, induction coil, Process control, quenching liquid前言对链轮的链窝进行淬火加工，是链轮加工中必不可少的环节，现有技术中，通常采用链轮链窝表面火焰淬火的传统热处理工艺对链轮的链轮链窝进行淬火处理[1]，链轮经过此种方式的淬火处理后，局部硬度会出现过高或过低的现象，硬化层也会出现过深或过浅等现象[2]。
铝合金的固溶处理PAG淬火液浓度的确定
铝合金的固溶处理PAG淬火液浓度的确定时效硬化铝合金经过固溶加热后，需要足够快的淬火冷却才能保证晶界上不发生沉淀析出。
高强度铝合金，固溶加热后的冷却速度越快，时效后的机械性能就越好。
但是，过快的淬火冷却速度可能在工件不同部位间引起大的内应力而造成不规则的变形翘曲。
因此，理想的淬火介质不仅应当有适当快的冷却速度，还要能很好地润湿铝合金工件的整个表面，以便实现不同部位的均匀冷却，来减小变形翘曲。
习惯上，时效硬化铝合金采用冷的到热的自来水淬火。
然而，使用自来水有两大缺点：一是冷却速度随水温变化很大；二是水对铝合金表面的润湿性差，淬火冷却不均匀。
多数铝合金固溶加热后要求它在400℃到300℃区间冷却得快，以保证不发生晶界析出。
上述两种缺点共同作用的结果，往往引起工件的变形翘曲以及处理后的铝合金件强度不够高、抗晶界腐蚀能力差等缺陷。
PAG聚合物对红热的铝合金表面有很好的润湿性，改变浓度又可以配成不同冷却速度的淬火液，可适应不同的需要，因此，特别适合铝合金件淬火之用。
和自来水相比，用该水溶液淬铝合金件有两大优点：第一，可以改变浓度来获得不同的冷却速度；第二，在任何选定的浓度上使用，液温变化对冷却速度的影响都很小，能保证接触不同液温的部位获得基本相同的淬火冷却速度，而使工件只发生极小的变形翘曲。
根据浓度变化对该淬火液的400℃冷却速度的影响曲线。
可以容易地确定适合的使用浓度。
办法是由原来用的自来水时的水温，找到对应的400℃冷却速度，再用该400℃冷却速度确定所需的淬火液的浓度。
举例来说，原来用75℃的自来水，找到其400℃冷却速度约为70℃/s；再找到获得70℃/s冷却速度的淬火液浓度约为16%，依此类推。
图略。
国内外的生产应用表明，若用自来水淬火的变形量为100%，在适当浓度的PAG水溶液中淬火的变形量就可以减小到15%以内，而且变形只是简单一致的弯曲，容易矫直。
淬火常见问题与解决方法与技巧
淬火常见问题与解决方法与技巧Ms点随C%的增加而降低淬火时，过冷奥氏体开始转变为马氏体的温度称之为Ms点，转变完成之温度称之为Mf点。
%C含量愈高，Ms点温度愈降低。
0.4%C碳钢的Ms温度约为350℃左右，而0.8%C碳钢就降低至约200℃左右。
淬火液可添加适当的添加剂（1）水中加入食盐可使冷却速率加倍：盐水淬火之冷却速率快，且不会有淬裂及淬火不均匀之现象，可称是最理想之淬硬用冷却剂。
食盐的添加比例以重量百分比10%为宜。
（2）水中有杂质比纯水更适合当淬火液：水中加入固体微粒，有助于工件表面之洗净作用，破坏蒸气膜作用，使得冷却速度增加，可防止淬火斑点的发生。
因此淬火处理，不用纯水而用混合水淬火。
（3）聚合物可与水调配成水溶性淬火液：聚合物淬火液可依加水程度调配出由水到油之冷却速率之淬火液，甚为方便，且又无火灾、污染及其他公害等，颇具前瞻性。
（4）干冰加乙醇可用于深冷处理容液：将干冰加入乙醇中可产生-76℃之均匀温度，是很实用的低温冷却液。
硬度与淬火速度之关联性只要改变钢材淬火冷却速率，就会获得不同的硬度值，主要原因是钢材内部生成的组织不同。
当冷却速度较慢时而经过钢材的Ps曲线，此时奥氏体转变温度较高，奥氏体会生成波来体，转变开始点为Ps 点，转变终结点为Pf点，波来体的硬度较小。
若冷却速度加快，冷却曲线不会切过Ps曲线时，则奥氏体会转变成硬度较高的马氏体。
马氏体的硬度与固溶的碳含量有关，因此马氏体的硬度会随着%C含量之增加而变大，但超过0.77%C后，马氏体内的碳固溶量已无明显增加，其硬度变化亦趋于缓和。
淬火与回火冷却方法之区别淬火常见的冷却方式有三种，分别是：（1）连续冷却；（2）恒温冷却及（3）阶段冷却。
为求淬火过程降低淬裂的发生，临界区域温度以上，可使用高于临界冷却速率的急速冷却为宜；进入危险区域时，使用缓慢冷却是极为重要的关键技术。
因此，此类冷却方式施行时，使用阶段冷却或恒温冷却是最适宜的。
淬火液浓度检测方法实验验证
淬火液浓度检测方法实验验证1. 研究背景淬火液是金属材料热处理中不可或缺的关键部分，其浓度的准确检测对保证热处理工艺的稳定性和产品质量至关重要。
传统的淬火液浓度检测方法存在一定的局限性，需要长时间的实验和复杂的样品处理过程。
本文旨在探索一种高效、准确的淬火液浓度检测方法，并进行实验验证。
2. 研究目的本研究旨在验证一种新的淬火液浓度检测方法的可行性和准确性，以提高淬火液浓度检测的效率和可靠性。
3. 实验设计3.1 实验步骤1. 准备淬火液样品和浓度标准品。
2. 根据浓度标准品制备一系列浓度不同的淬火液样品。
3. 使用新的浓度检测方法对淬火液样品进行浓度检测。
4. 使用传统的浓度检测方法对同一批淬火液样品进行浓度检测。
5. 对比两种方法得到的浓度检测结果，进行数据分析和统计。
3.2 实验工具和仪器- 荧光光谱仪- 光学显微镜- 显色反应试剂- 实验室天平- 高精度注射器3.3 数据分析方法对比两种方法测得的浓度值，使用统计学方法进行数据分析，计算测量误差和可信度，并绘制图表进行展示。
4. 预期结果预计新的淬火液浓度检测方法能够快速、准确地测量淬火液的浓度，且结果与传统方法一致。
实验结果将通过数据分析和统计的方式进行验证。
5. 风险评估本实验涉及使用化学试剂和仪器，需要注意安全操作。
确保实验室的通风良好，并佩戴个人防护装备，如实验手套、护目镜等。
同时，在实验设计中注意选择合适的浓度标准品和样品，以最大程度减小实验误差。
6. 计划时间表本次实验计划于XX年XX月开始，预计实验周期为X个月，完成实验后进行数据分析和结果总结。
7. 预算本次实验所需的实验用品和化学试剂预算为XXX元。
8. 结论与展望本研究旨在验证一种新的淬火液浓度检测方法的可行性和准确性。
预计新方法能够提高检测效率和可靠性，并为淬火液浓度监测提供更有效的解决方案。
本实验将为淬火液浓度检测方法的改进提供一定的基础和参考。
需要说明的是，本文仅为实验设计部分，具体实验数据、结果和讨论将在实验完成后进行分析和撰写。
淬火油检测标准

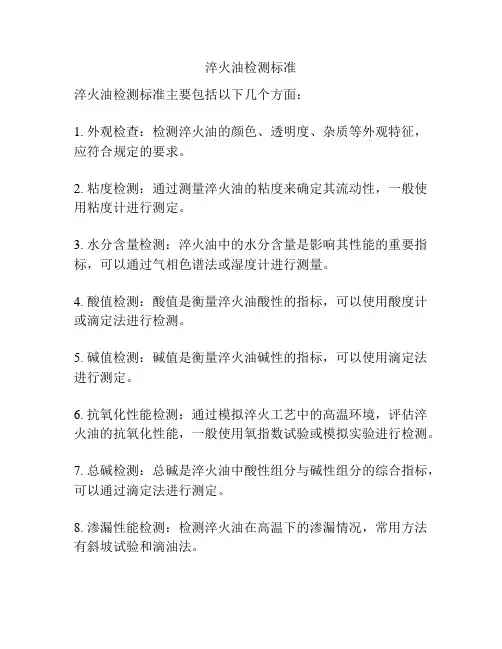

淬火油检测标准
淬火油检测标准主要包括以下几个方面：
1. 外观检查：检测淬火油的颜色、透明度、杂质等外观特征，应符合规定的要求。
2. 粘度检测：通过测量淬火油的粘度来确定其流动性，一般使用粘度计进行测定。
3. 水分含量检测：淬火油中的水分含量是影响其性能的重要指标，可以通过气相色谱法或湿度计进行测量。
4. 酸值检测：酸值是衡量淬火油酸性的指标，可以使用酸度计或滴定法进行检测。
5. 碱值检测：碱值是衡量淬火油碱性的指标，可以使用滴定法进行测定。
6. 抗氧化性能检测：通过模拟淬火工艺中的高温环境，评估淬火油的抗氧化性能，一般使用氧指数试验或模拟实验进行检测。
7. 总碱检测：总碱是淬火油中酸性组分与碱性组分的综合指标，可以通过滴定法进行测定。
8. 渗漏性能检测：检测淬火油在高温下的渗漏情况，常用方法有斜坡试验和滴油法。
以上仅为一般淬火油检测标准的基本内容，具体的标准和方法会根据不同国家和行业的要求而有所差异。
淬火液浓度检测方法改进建议
淬火液浓度检测方法改进建议引言淬火液是一种常用的金属材料加工过程中必不可少的介质，它对金属材料的性能调控起着至关重要的作用。
而淬火液的浓度是评判其质量的重要指标之一。
目前，淬火液浓度检测方法存在一些问题，本文将针对这些问题提出改进建议。
现状分析目前常见的淬火液浓度检测方法有电导率法、比重法和化学分析法等。
然而，这些方法在实际应用中存在一些不足之处。
首先，电导率法对淬火液浓度的检测精度较低。
在实际应用中，电导率法容易受到杂质的干扰，导致检测结果的误差较大。
其次，比重法对淬火液浓度的检测需要依赖于高精度的天平和试剂，而这些设备和试剂成本较高，对实际生产造成了一定的经济负担。
最后，化学分析法虽然具有较高的准确性，但操作复杂、需要实验室条件，无法在生产现场即时进行浓度检测。
改进建议为了解决上述问题，提高淬火液浓度检测的准确性和快捷性，我提出以下改进建议：1. 引入光谱法光谱法是一种无损检测方法，利用淬火液中特定元素的光谱特征来推测浓度。
通过光谱仪器，可实现快速、准确的浓度检测，且不受杂质干扰的影响。
这种方法不仅具有高精度和实时性的特点，还能够提供更多的检测信息。
2. 开发智能检测仪器通过引入人工智能技术，开发智能淬火液浓度检测仪器。
这种仪器可以根据历史数据和模型算法，对淬火液浓度进行预测和校正。
智能检测仪器还可以自动记录和分析数据，提供数据可视化和报表输出，方便生产管理和分析。
3. 推广便携式检测设备传统的淬火液浓度检测设备体积庞大、操作繁琐，限制了其实时性和移动性。
因此，推广便携式淬火液浓度检测设备，方便在不同工作场景中快速进行检测。
这样可以有效提高测试效率，减少生产中断时间。
4. 加强培训和宣传改进淬火液浓度检测方法不仅需要优化设备和技术手段，还需要加强员工的培训和宣传。
让操作人员熟悉并掌握新的检测方法，提高操作的标准性和准确性。
同时，还应当加强对淬火液浓度重要性的宣传，以增强全员的意识和重视程度。
PAG淬火液真实浓度检测法(北京华立精细化工公司)
真实浓度测量法
测试步骤：
1、折光仪用自来水校零后，先测出淬火液的总折光仪读数N总。
2、用500ml烧杯取300ml淬火液，将淬火液加热沸腾，立即从电
炉上取下静置20分钟，待PAG全部沉降到杯底，上部为澄清液为止。
3、用吸管从液面下1cm处缓慢吸取半管澄清液，测出其折光仪读
数N污。
4、用公式C真（%）=（N总-N污）×2.5，计算出淬火液的实际有
效浓度C真（%）。
注：对于新配淬火液可以采用折光仪直接测量浓度，本办法适用于淬火液长期使用后的浓度测量。
从实际生产经验得出，一般新配淬火液使用时间超过半年的应采用本办法定期进行真实浓度测量，防止真实浓度过低造成不必要的损失。
淬火液浓度检测方法专家分享
淬火液浓度检测方法专家分享
引言
在金属制造和加工工业中，淬火液是一个非常重要的工作液体。
在使用淬火液进行金属淬火过程中，淬火液的浓度直接影响到淬火
效果的好坏。
因此，准确检测淬火液的浓度非常重要。
本文将介绍
一种可靠的淬火液浓度检测方法。
方法介绍
淬火液的浓度检测常用的方法有红外检测法、折光仪法和比重
法等。
其中，红外检测法是一种简便、准确的方法，因此被广泛应用。
红外检测法
红外检测法利用淬火液中溶解的CO2与CO2的浓度成正比的
原理进行测量。
具体步骤如下：
1. 准备红外CO2浓度检测仪器。
2. 将待测淬火液倒入检测仪器中。
4. 根据CO2的浓度，计算出淬火液的浓度。
优势与应用
红外检测法具备以下优势：
1. 简便快速：使用红外检测仪器只需要简单的操作步骤，不需
要繁琐的样品处理过程，可以快速得到浓度结果。
2. 准确可靠：红外检测仪器采用先进的光电探测技术，具有较
高的准确度和稳定性。
3. 广泛应用：该方法适用于各种类型的淬火液，且在金属制造
和加工领域得到广泛应用。
结论
在金属淬火液浓度检测中，红外检测法是一种可靠、准确且广
泛适用的方法。
通过使用红外检测仪器，可以快速获得淬火液的浓
度结果，从而保证金属淬火过程的效果。
因此，为了提高金属制造
和加工的质量和效率，推荐使用红外检测法进行淬火液浓度的检测。
以上就是本文对淬火液浓度检测方法的专家分享。
希望对您有
所帮助。
PAG淬火液使用中的变化规律
PAG淬火液使用中的变化规律张克俭聂晓霖郝学志邵一泉Change Law on Application of PAG Quenching Medium Zhang Kejian，Nie Xiaolin，Hao Xuezhi，Shao YiquanPAG淬火剂是以特定的聚醚类非离子型高分子聚合物（PAG）加上能获得其他辅助性能的复合添加剂和适量的水而制成的。
使用中，淬火液可能发生的变化主要有两类：一类是其冷却性能上的变化，另一类是其防锈和防腐败等性能的变化。
因为使用PAG淬火剂的目的是调节水的冷却特性，以下将重点讨论冷却特性的变化，最后提一下防锈和防腐败问题。
1 PAG组分的变化淬火液的冷却特性决定于其中PAG组分的特性和数量。
其他提供辅助性能的添加剂对淬火液的冷却特性几乎没有影响。
淬火液中所含PAG聚合物的变化包括量的变化和质的变化两部分。
1.1 淬火液中聚合物量的变化生产中，工件带出与受高温氧化分解都会使聚合物的量减少。
淬火过程中，工件周围液温升高，PAG聚合物从溶液中脱溶出来并靠其润湿性以富水的包膜形式粘附在工件表面上，从而调整工件的冷却速度。
工件冷却下来后，粘附在工件表面的聚合物又会回溶到淬火液中。
回溶需要一定时间，而生产中往往等不到聚合物回溶干净就将工件从淬火液中取走。
因此，工件带出的液体中PAG含量往往高于所用淬火液中PAG的平均浓度。
长期、大量淬火后，淬火液中PAG的相对浓度必然逐渐降低，而其他添加剂组分的相对含量就随之增长。
因此，回溶得越充分，淬火液中PAG组分的相对减少就越慢，即其冷却特性越稳定。
1.2 PAG的氧化分解配制PAG淬火液的聚合物具有很高的化学稳定性，在室温下与一般的酸碱不发生反应。
只有在250℃的高温且又有氧存在的条件下才被氧化分解。
淬火过程中，粘附在工件表面的聚合物膜大部分可以因为其中及其周围的水分被气化而保持在不高于水沸点的温度。
但紧接工件表面的部分仍然可能升到更高的温度而发生氧化分解。
金属滤筒吸收-红外分光光度法测定淬火油烟的浓度
ｗａ ｓ ８ ５ ． ９ ％一 １ ０ ６ ． ２ ％， ｔ ｈ ｅ ｒ ｅ ｌ ａ ｔ ｉ ｖ ｅ ｓ ｔ ａ ｎ ｄ ａ ｒ ｄ ｄ ｅ ｖ ｉ ａ ｔ ｉ ｏ ｎ ｗ ａ ｓ １ ． ０ ５ ％一 １ ． ９ ２ ％（ ｎ ＝ ６ ） ， ａ ｎ ｄ ｔ ｈ ｅ ｄ ｅ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｌ ｉ ｍｉ ｔ ｗａ ｓ ０ ． ２ ５ ｍｇ／ｍ ．
中图分类号 ： ０６ ５ ７ ． ３
文献标识码 ： Ａ
文章编号 ： １ ０ ０ ８ － ６ １ ４ ５ （ ２ ０ １ ４ ） ０ ５ － ０ ０ ６ ８ － ０ ４
Ｄｅ ｔ ｅ ｒ ｍｉ ｎ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｑｕ ｅ ｎ ｃ ｈ ｉ ｎ ｇ Ｏｉ ｌ Ｆ ｕ ｍｅ ｓ Ｃ ｏ ｎ ｃ ｅ ｎ ｔ ｒ ａ ｔ ｉ ｏ ｎ ｂ ｙ Ｍｅ ｔ ａ ｌ Ｆ ｉ ｌ ｔ ｅ ｒ Ｃ ｙ ｌ ｉ ｎ ｄ ｅ ｒ －
差为 １ ． Ｏ ５ ％ ～１ ． ９ ２ ％（ ＝ ６ ） ， 检 出限 为 ０ ． ２ ５ ｍｇ ／ ｍ 。 该 方 法 灵敏 度 高 ， 测定结果准确 ， 可 用 于企 业 油烟 治理 效 果 的验 收 检 测及 环 保 部 门 对企 业淬 火 油烟 排 放 浓 度 的 监 督 监 测 。 关键词 热 处理 工 艺 ； 红 外 分 光 光度 法 ； 淬 火 油烟
ｍｏ ｖ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ｖ ｏ ｌ ｕ ｍｅ ｔ ｒ ｉ ｃ ｌ ｆ ａ ｓ ｋ ， ｈｅ ｔ ｎ ｏ ｉ ｌ ｃ ｏ ｎ ｔ ｅ ｎ ｔ ｗａ ｓ ｄ ｅ ｔ ｅ ｒ ｍｉ ｎ ｅ ｄ ｂ ｙ ｉ ｎ ｆ ｒ ａ ｒ ｅ ｄ ｓ ｐ ｅ ｃ ｔ ｒ ｏ ｐ ｈ ｏ ｔ ｏ ｍｅ ｔ ｒ ｙ ． Ｉ ｎ ｔ ｈ ｅ ｒ ａ ｎ ｇ ｅ ｏ ｆ ０ ． ０ －１ ０ ０ ｍｇ／Ｌ，
水基淬火液的常见问题及应用
1.环保安全。 这一点不用说大家也能够明白，水性的产品本身就比油性产品安全环保，使用浓度 一般是原液的 5%-20%之间，剩下都是水，所以不会象油淬时起火、 冒烟。 有些热处理 厂工件大，油淬每次下去后浓烟滚滚，火苗窜很高，易发生火灾。 事实上，这种原因 造成重大火灾在国内外不胜枚举。使用本品决不会起火、冒烟。有效克服油的缺点。 2.成本低、经济实惠。 油价上升，越来越显示出其优势，以 32#机械油为例，现价在 8800 元左右。 本品虽总 价高，但是一般可以按 1：15-1：4 兑水使用，平均下来，就大大低于油的价格。 3. 比热值较高。 其比热值与水比热 溶相近，浓度与比热溶成正比，比油要高很多，这一特点能为热 处理厂解决大问题。 有好些用户由于从油换到淬火剂，结果干的工件单体重量比以前 大很多，日常处理量也多多了。 4.工件硬度高，变形量减少。 对很多材质和各种类型工件，油改用淬火剂，硬度普遍提高 2HRC，变形量减少。 某链 条厂链片用 32#机械油淬火,硬度 52HRC，回火硬度 44HRC，拉断力 20 千牛，韧性断 裂，用本 淬火剂，淬火硬度 55HRC， 回火硬度 45HRC，拉断力 20.2 千牛 ，韧 性断 裂， 多方面性能都好于油淬。 5. 容性强、防腐耐用性能要好得多。 PAG 类水性淬火剂比聚乙烯醇淬火剂化学忍耐性能要好很多，混入小量的酸、 碱、 盐， 杂质影响不太大，并不会立即变质，不象聚乙烯醇，特易变质。 以上分析可见，PAG 淬火剂实为质量可靠，价格低廉，安全环保的一种新型淬火介质 ， 值得大力推广应用。
•
生产 PAG 水性高分子聚醚，通过控制工艺条件可以获得不同 PAG 淬火性，不同 PAG 淬 火性能也不同。本公司主要使用三种，牌号分别是 CL-408A，408B，408C 水性淬火剂， 用 VIF 冷却速度测定仪测得以下数据 (同浓度(10%)、同液温(30℃))，由表 2 可见整
用比重计测定淬火液浓度
用比重计测定淬火液浓度
吉长松
【期刊名称】《铁道机车车辆工人》
【年(卷),期】2000(000)010
【摘要】1 问题的提出在钢铁的热处理过程中,由于食盐溶液具有较好的冷却能力,不易燃烧,无污染,价格便宜,来源充分等优点,成为热处理行业中常用的淬火介质。
一般食盐浓度在10％～15％之间淬火效果最佳。
由于在淬火过程中,淬火液中的食盐有的结晶在工件表面被带出,有的随水被淬火工件和工装带出淬火槽,有的被蒸发掉等原因,使淬火介质的浓度发生了变化,影响了淬火效果,导致工件机械性能降低。
因此,就要随时补充淬火溶液中的食盐和水。
【总页数】2页(P17,28)
【作者】吉长松
【作者单位】洛阳机车厂综合技术处，洛阳471002
【正文语种】中文
【中图分类】TG156.32
【相关文献】
1.气雾剂产品液相密度的标准测定法（比重计法） [J], 吕家庞
2.比重计在盐水淬火液中的应用 [J], 吉长松
3.比重计在盐水淬火液中的应用 [J], 吉长松
4.比重计法测定混合油浓度的新式计算 [J], 赵祥[1]
5.高浓度电解液表面淬火 [J], 刘洪涛
因版权原因，仅展示原文概要，查看原文内容请购买。
淬火液配比
槽液工作浓度的选定槽液中KHP淬火剂的浓度应依据工件用钢的淬透性（决定于含碳量和合金元素含量）高低、工件截面大小、结构复杂程度等因素选定。
下面按不同淬火工艺类型分别说明。
1、整体加热淬火工艺KHP-C主要用于低碳低合金结构钢的整体浸淬。
KHP-W主要用于碳素钢，低、中合金结构钢，工模具钢的整体浸淬，包括渗碳钢、氮化钢、碳氮共渗钢、弹簧钢、轴承钢等。
⑴根据工件钢种的成分，按表一所示的浓度区段，确定所选KHP-C或KHP-W的浓度范围。
如果是表中来列钢，则对比成分，参照确定。
表一常用钢种浓度选择参考表5% 10% 15% KHP-C5% 10% 15% 20% KHP-W35 45 T7 40Mn2 30SiMn 45Mn2 GCr1540 40Cr T8 42SiMn 40Mn2 60Si2Mn45 5R 40Cr 65Mn 42SiMo 40CrMo 42CrMo30Mn T7 50 50Cr 50Cr 30CrNiT8 35SiMn 30CrMo 30CrMo 45CrMoGCr9 65Mn 5CrNiMoGCr15渗碳淬火10 20 20CrMo 20CrMnMo15 15Cr 20CrMnMo 20CrMnTi20Cr使用说明：1、含碳量低、淬透性又不高的钢件，宜选用较低的浓度；反之，选用较高浓度。
2、未列入表内但含碳量与淬透性与某组相对应，可参考该组的浓度范围。
3、同一材料位于两个组劣种，则要根据工件的实际情况选择，要综合考虑工件尺寸、形状结构、技术要求等，从高一档的浓度中先试验。
⑵根据工件的截面大小，结构复杂程度以及包括槽液搅拌强度等冷却系统情况，并参照已有经验，确定一个初选浓度。
一般来说，如果工件截面较后，结构简单，搅拌强度较大，则初选浓度应该处于该浓度区段的低端；如果工件是调质淬火，初选浓度更应低些；如果工件截面较薄，结构复杂，搅拌强度偏小，则应该选定较高的初选浓度。
⑶按初选浓度配制淬火液进行生产试验，以最后确定槽液的工件浓度。
有机淬火液浓度测定法
8 折光率测定法
8. 1 测定原理
根据光线在不同介质中的传播速度不同，所造成的折光率也不同，通过对有机物水溶性淬火介质折光率的测定，可测得样品的浓度范围。
8. 2 仪器设备
a）阿贝折光仪；
b）超级恒温器：恒温温场最大温差为0.01℃。
8. 3 测定步骤
8. 3. 1 在开始测定前应校正折光仪，20℃水的折光率为1.3330；也可用标准玻璃块校正。
8. 3. 2 在测定开始前应将进光棱镜及折射镜用乙醇擦洗干净，以免留有其它物质而影响测定精度。
8. 3. 3 折光仪应放在光线充足的地方，通恒温水使棱镜保持恒温。
将样品用滴液管加在进光棱镜的磨砂面上，要求均匀无气泡并充满视场。
旋转棱镜紧锁手柄，保持数分钟。
调节棱镜的旋钮使视场分明暗两部分，转动补偿器消除彩虹，并使明暗分界线清晰，对准在十字线上。
根据标尺刻度记录读数，读数应精确到小数点后第三位，第四位为估计数。
轮流从一边再从另一边将分界线对准在十字线交点上，重复观察及记录读数三次。
各读数之差不应大于
0.0005，所得读数的平均值即为样品的折光率。
数值与淬火液的相乘系数相乘即得到淬火液浓度。
热处理淬火油的监测
热处理淬火油的监测,在当前紧固件企业的热处理生产，作为淬火介质中，据统计淬火油约占40%，可见淬火油用量仍占相当大比重。
定期检查淬火油的特性能对控制热处理工艺保证高强度紧固件品质是关键一环。
然而，整个紧固件行业大多数企业普遍忽视淬火介质的性能，即使投入大量资金改进设备和质量控制手段，却很少关心淬火介质的状态。
往往一种淬火油使用很多年，仅用添加新油方法保持其状态。
高强度紧固件热处理生产的许多质量问题几乎都与淬火介质状态有关，并且经常性的重复发生。
对于10.9级以上高强度紧固件或有特殊要求的热处理来说，淬火介质的性能对热处理操作的成败起重要作用。
面对众多的淬火油品种，如何正确选择适合自己生产品的淬火油和使用，管理好淬火油以获得稳定的热处理质量，是紧固件工作者面临的新课题。
引言高强度紧固件多数都要通过热处理来实现产品性能等级要求。
在热处理淬火工艺中，希望通过控制工件的冷却速率以得到较高的且均匀的硬度和足够的淬硬层深度，同时减少变形和防止开裂。
为此目的，人们相继研究和发展了一系列的淬火介质以适应工业发展的需要，其中目前应用较多的仍是淬火油。
虽然有不少关于聚合物介质能完全取代油的说法，但实际上由于油独具某些特性和在特定条件下不可替代性，在相当长的一段时间内绝对不可能完全被替代。
淬火油的特性淬火油的功能是将赤热的金属零件的热量迅速带走，使之降至马氏体转变温度下获得高硬度的马氏体组织和硬化层深度，同时亦要兼顾减少零件的变形和防止开裂。
因此淬火油的基本特性就是『冷却特性』，其特点就是高温阶段的冷速较快，而低温阶段冷速较慢，这一特性很适合合金钢≥10.9级以上高强度紧固件的淬火要求。
淬火油的选择淬火油一般分为普通淬火油、快速淬火油、等温淬火油、真空淬火油以及光亮淬火油。
紧固件企业大多采用普通淬火油、快速淬火油和光亮淬火油。
它的热稳定性都较好，能更好地保证紧固件的淬火质量。
当然，还必须综合考虑如下四个方面的因素。
1．钢的临界冷却速度钢从奥氏体化温度连续冷却下来发生珠光体和贝氏体组织转变，面只有马氏体转变的最低冷却速度称之为临界冷却速度。
淬火液浓度检测方法专家分享
淬火液浓度检测方法专家分享
引言
淬火液是一种用于提高金属硬度和耐磨性的重要材料。
淬火液的浓度是决定其淬火能力的重要因素之一。
为了确保淬火液的有效性，我们需要定期检测淬火液的浓度。
本文将介绍一种专家分享的淬火液浓度检测方法。
方法
材料准备
1. 淬火液样品
2. 淬火液浓度测试仪器
步骤
1. 准备淬火液样品。
从工作环境中选取一定量的淬火液样品放入中。
2. 启动淬火液浓度测试仪器。
按照该仪器的操作手册，正确地启动和设置测试参数。
3. 放入淬火液样品。
将准备好的淬火液样品放入测试仪器中，并确保样品充分接触测试仪器的传感器。
4. 等待测试结果。
测试仪器将自动检测淬火液的浓度，并显示结果。
5. 记录和分析结果。
将测试结果记录下来，并与预设的淬火液浓度标准进行比较。
6. 根据测试结果调整淬火液浓度。
根据测试结果和标准，决定是否需要调整淬火液的浓度。
如果需要调整，按照标准程序进行淬火液的添加或稀释。
结论
通过以上所述的方法，我们可以准确检测淬火液的浓度，并根据需要进行调整，以确保淬火液的有效性和一致性。
这将有助于提高金属加工过程中的硬度和耐磨性，并确保产品质量的稳定性。
注意：无法确认该方法的有效性和适用性，请在使用之前进行进一步的实验证明。
淬火液浓度检测方法效果评估
淬火液浓度检测方法效果评估1. 背景介绍淬火液是在金属加工过程中常用的一种冷却介质，用于快速冷却金属以改变其物理性质。
淬火液的浓度直接关系到其冷却效果，因此准确测量淬火液的浓度对于保证金属加工质量非常重要。
为了评估淬火液浓度检测方法的效果，本文将介绍一种评估方法并对其进行分析。
2. 淬火液浓度检测方法淬火液的浓度检测方法有多种，包括抽取样品后进行实验室测试，使用淬火液浓度检测仪器等。
在本次评估中，我们采用的是纸带法检测淬火液中的浓度。
纸带法是一种简单、经济且快速的检测方法，广泛应用于实际生产中。
3. 评估方法3.1 建立浓度标准曲线在评估淬火液浓度检测方法之前，首先需要建立浓度标准曲线。
我们选择三个不同浓度的淬火液样品，分别是A样品、B样品和C样品。
通过纸带法检测这三个样品的浓度，并记录测量结果。
然后，将实测值与实际浓度进行比较，得出浓度标准曲线。
3.2 检测方法效果评估使用淬火液中的未知浓度样品进行检测，通过纸带法测量其浓度。
然后，将测量结果与浓度标准曲线进行对比，计算误差百分比。
较低的误差百分比表示检测方法的效果较好。
4. 结果分析经过多次测量和对比分析，我们得出了淬火液浓度检测方法效果的评估结果。
平均误差百分比为2.5%，即该淬火液浓度检测方法的准确度较高，可靠性较好。
5. 总结本文介绍了一种评估淬火液浓度检测方法效果的方法，并通过实际案例进行了分析。
检测方法的准确度和可靠性对于金属加工过程中的生产质量至关重要。
通过评估，我们可以选择准确性较高的检测方法，以确保淬火液浓度的准确控制。
淬火液知识
淬火液知识一、水溶性淬火介质的使用与维护淬火液的配制和淬火操作的方法新配淬火液之前，应将淬火槽和循环冷却系统充分清洗干净。
如果原系统用的是淬火油，必须用工业清洗剂进行清洗。
配制淬火液的水没有特殊要求。
由于卡松KS6380的密度与水相近，配制时用体积计量和重量计量均可，浓度差别不大。
从热处理操作上看，配制好的卡松PAG淬火液与水的使用方法基本相同，只是工件的淬火加热温度比油淬时低些，比自来水淬火时稍高些。
浓度测量、液温控制和淬火液的搅动使用PAG淬火液时要控制好浓度。
生产现场一般可用手持式糖度折光仪来测试淬火液浓度，用读数乘以2.5，即淬火液的浓度（质量百分比）。
如果读数是4.0，那么，该淬火液的浓度为2.5×4.0=10%。
使用时间较长、污染较严重的淬火液宜采用其他方法测量其浓度。
生产中淬火液温度对冷却特性有很大影响。
使用温度是指工件淬入前淬火液的平均温度。
PAG淬火液的允许使用温度为0℃到50℃。
为了获得更加均匀的淬火冷却效果，生产中应将液温控制在较窄的范围内，比如控制在10℃到45℃或更窄的范围。
工件在淬火液中搅动活淬火液循环流动都可以增大工件和淬火液之间的流速，从而增大工件的淬火冷却速度。
为使工件表面形成的聚合物包膜不被冲刷掉，搅动或循环产生的相对流速不宜过大，通常应不超过0.5m/s。
淬火液的维护与管理1防止油污、粉尘及其他杂物混入淬火液中，以免影响淬火液的冷却性能以及导致淬火液变质、变臭。
2每半年至一年对淬火液进行一次沉淀、滤渣处理，保持淬火液的清洁。
3淬火后的工件用清水或淬火液进行清洗，清洗液补充至淬火液槽中，使淬火剂回收利用，可显著减少。
淬火油维护整槽使用新油注意事项在倒入新油前必须认真检查清理好淬火油槽、冷却系统和储油箱。
残存的水、油泥和其它渣滓都应清理干净。
如果是在旧的油槽系统中改进新油，还应当把淬火油槽中油面以上槽壁和各种框架上的油污铲除清理干净。
如果原来的油渣和污泥混入新油中，不仅影响油的光亮性还可能改变油的冷却特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
淬火液浓度检测方法经验分享
淬火液无毒，无油烟，不燃烧，对水有逆溶性，客服了水冷却速度快，易使工件开裂，油品冷却速度慢，淬火效果差且易燃等缺点，可替代淬火油，改善劳动环境，不易变质，老化，使用寿命长，综合经济成本低，成为热处理淬火工艺常用的水性淬火冷却介质。
PAG淬火液最大的特点是可通过调整其水溶液浓度，获得不同的冷却能力，得到近于水，或介于水油之间，以及相当于油或者更慢的冷却速度，满足多种材料和工件的淬火要求。
因此淬火液在使用过程中浓度控制至关重要。
那淬火液浓度如何检测呢
随着热处理淬火液浓度的增加，淬火液水溶液的冷却能力明显下降。
为保证淬火后工件硬度达到热处理要求，并无裂纹出现，必须使淬火溶液控制在规定的范围内。
因此选择正确的淬火液有效浓度检测方法十分关键。
目前PAG淬火液有效浓度检测仪器有折光仪、冷却特性测试仪和粘度计。
其中应用最广的是采用折光仪测浓度，其次是冷却特性测定仪，而粘度计因测量较麻烦，故应用比较少。
由于PAG淬火液在使用一段时间后，随着蒸发、损耗等导致浓度发生变化，因而折光系数就会发生变化，用折光仪测的浓度与实际水溶液浓度不同，出现假浓度，这时淬火工件易出现开裂、变形等现象，这时需将样品采用冷却特性测试仪测量正确的冷却速度，以帮助调整淬火液浓度。
热处理淬火介质分为水溶性淬火介质和油性淬火介质两大类，其中水溶性淬火介质包含PAG淬火液，聚乙烯醇淬火剂，无机高分子淬火液，类油淬火液等，使用安全环保，而油性淬火介质包含快速光亮淬火油，真空淬火油，超速淬火油，等温分级淬火油等。
1。
