汽车发动机机体组之详细图解

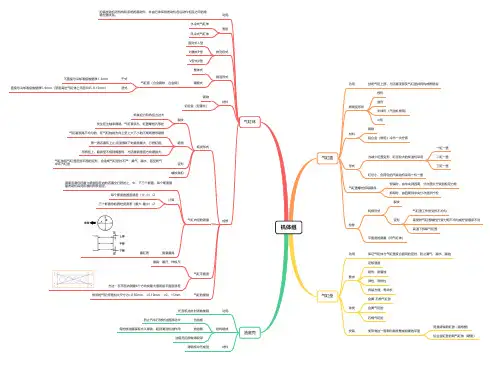

发动机机体组(思维导图)

功用
水冷式气缸体 风冷式气缸体
类型
直列式 L型
对置式P型
排列形式
V型式V型
不直接与冷却液接触壁厚1-3mm 直接与冷却液接触壁厚5-9mm(顶面高出气缸体上平面0.05-0.15mm)
干式 湿式
气缸套(合金铸铁、合金钢)
整体式 镶套式
制造形式
铸铁 铝合金(轻量化)
材料
机械应力和热应力过大 发生在主轴承隔墙、气缸套承孔、缸盖螺栓孔等处
裂纹
气缸磨损是不均匀的,在气缸轴线方向上呈上大下小的不规则锥形磨损
第一道活塞环上止点顶部稍下处磨损最大,行程缸肩。 在断面上,磨损呈不规则椭圆形,与活塞销垂直方向磨损大。
磨损
耗损形式
气缸体和气缸盖密封平面的变形,会造成气缸密封不严:漏气、漏水、甚至燃气 冲坏汽缸垫
气缸平面度 气缸的镗削
贮存机油并封闭曲轴箱
功用
防止汽车行驶时油面波动大
挡油板
有的放油塞装有永久磁铁,起到清洁机油作用
放油塞
结构组成
油底壳后部做得较深
薄钢板冲压成型
材料
油底壳
机体组
气缸盖 气缸垫
功用
封闭气缸上部,与活塞顶部及气缸壁共同构成燃烧室
楔形
燃烧室形状
盆形 半球形(汽油机常用)
w形
材料
铸铁 铝合金(常用)冷态一次拧紧
一缸一盖
为减少缸盖变形、缸径较大的柴油机采用
二缸一盖
形式
三缸一盖
缸径小、负荷轻的汽柴油机采用一机一盖
气缸盖螺栓拆装顺序
安装时,由中央到四周,分次逐步拧紧到规定力矩 拆卸时,由四周到中央分次逐步拧松
汽车构造 第二章机体组及曲柄连杆机构

0.05~0.15mm
密封: 上部:缸套顶面高出缸体 0.05mm~0.15mm,当气缸 盖螺栓拧紧后,缸套与缸体 凸台接合处、缸套与缸垫接 合处,承受较大的压紧力。
车辆工程教研室
第二章
机体组及曲柄连杆机构
下部:1~3个耐热耐油的橡胶密封圈
车辆工程教研室
第二章
机体组及曲柄连杆机构
二 气缸盖与气缸衬垫 ⒈ 气缸盖
车辆工程教研室
第二章
机体组及曲柄连杆机构
(4)偏臵销座 1、定义:活塞销座朝向承受作功侧压力的一面(图示左侧) 偏移1mm~2mm。 2、作用:减轻活塞换向时对气缸壁的敲击。
车辆工程教研室
第二章
机体组及曲柄连杆机构
3、原理:因销座偏臵,在接近 上止点时,作用在活塞销座轴 线以右的气体压力大于左边, 使活塞倾斜,裙部下端提前换 向。而活塞在越过上止点,侧 压力反向时,活塞才以左下端 接触处为支点,顶部向左转( 不是平移),完成换向。可见 偏臵销座使活塞换向分成了两 步,第一步是在气体压力较小 时进行,且裙部弹性好,有缓 冲作用;第二步虽气体压力大 ,但它是个渐变过程。为此, 两步过渡使换向冲击力大为减 弱。 车辆工程教研室
车辆工程教研室
第二章 机体组及曲柄连杆机构 五 作用在曲柄连杆机构和机体的各有关 零件上的力有:
P
气体作用力,运动质量 往复惯性力和离心力,摩 擦力。
F
Pj
PC
车辆工程教研室
第二章
机体组及曲柄连杆机构
1、 气压力:气压力P的集中力PP分解为侧 压力NP和SP, SP分解为RP和TP,RP使曲轴 主轴颈处受压,TP为周向产生转矩的力。 (1)作功行程:侧压力 NP向左,活塞的左侧 面压向气缸壁,左侧 磨损严重
汽车的基本构造(图解)

汽车的基本构造(图解)汽车的基本构造汽车基本组成部分汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。
一、汽车发动机:发动机是汽车的动力装置,由2大机构 5大系组成:曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、起动系组成,但是柴油机比汽油机少一个点火系统。
1.冷却系:一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。
汽车发动机采用两种冷却方式,即空气冷却和水冷却。
一般汽车发动机多采用水冷却。
2.润滑系:发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。
3.燃油供给系:汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。
柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。
4.启动系:起动机、蓄电池。
5.点火系:火花塞、高压线、高压线圈、分电器、点火开关。
6.曲柄连杆机构:连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。
7.配气机构:汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消音器、三元催化增压器。
二、汽车底盘:底盘作用是支撑、安装汽车发动机及其各部件的总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
1.传动系:汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。
主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。
离合器:其作用是使发动机的动力与传动装置平稳地接合或暂时地分离,以便于驾驶员进行汽车的起步、停车和换档等操作。
变速器:由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承和操纵机构等机件构成,用于汽车变速和变输出扭矩。
汽车结构详解

冷却液在强制循环水冷中的流动
点火系与起动系
●点火系
汽油发动机气缸内燃料与空气的混合气在压缩行程终 了时采用高压电火花点燃。
点火系的功能是,根据汽油机工况,在气缸内适时、 准确、可靠地产生电火花,以点燃可燃混合气,使汽 油机实现作功。
现代汽车汽油发动机点火系由于组成及产生高压电的 方式不同,有蓄电池点火系、半导体点火系、微机控 制点火系等。
§2 汽车发动机总体构造及性能指标
四冲程发动机的工作原理
发动机内部
四冲程发动机工作原理
发动机的总体构造
发动机由机体组、曲柄连杆机构、配气机 构、供给系、点火系、冷却系、润滑系和 起动系组成。
(一机体,两机构,五大系统)
机体组
1-气门室罩 2-气缸盖 3-气缸垫 4-气缸体 5-油底壳 6-油底壳油封
悬架系统由弹性元件、导向装置和减振器等部 分组成,轿车悬架系统还要加装横向稳定器。
Ford_Mustang_2005_024_D281E55C
Lincoln_Mark_LT_
Volkswagen_Touareg
车轮和轮胎
车轮和轮胎是汽车行驶系中的重要部件, 他的作用是支撑汽车的质量、传递汽车与 路面间的各种力和力矩、吸收不平路面引 起的振动、确定汽车的行驶方向。
Hummer_H2
驱动桥
驱动桥由主减速器、差速器、半轴和驱动桥壳 等组成。其作用是:①将万向传动装置传来的 发动机转矩通过主减速器、差速器、半轴等传 到驱动车轮,实现降速、增大转矩;②通过主 减速器圆锥齿轮副改变转矩的传递方向;③通 过差速器实现两侧车轮差速作用,保证内、外 侧车轮以不同转速转向。
Lincoln_Navigator
Hummer_H3

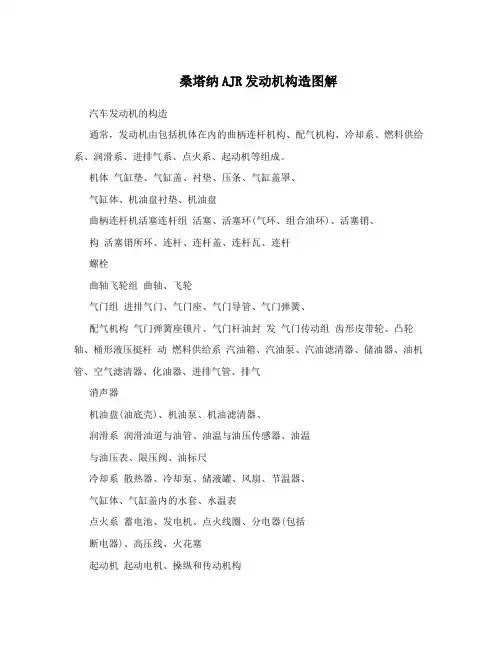

桑塔纳AJR发动机构造图解

桑塔纳AJR发动机构造图解汽车发动机的构造通常,发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。
机体气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘曲柄连杆机活塞连杆组活塞、活塞环(气环、组合油环)、活塞销、构活塞销所环、连杆、连杆盖、连杆瓦、连杆螺栓曲轴飞轮组曲轴、飞轮气门组进排气门、气门座、气门导管、气门弹簧、配气机构气门弹簧座锁片、气门杆油封发气门传动组齿形皮带轮、凸轮轴、桶形液压挺杆动燃料供给系汽油箱、汽油泵、汽油滤清器、储油器、油机管、空气滤清器、化油器、进排气管、排气消声器机油盘(油底壳)、机油泵、机油滤清器、润滑系润滑油道与油管、油温与油压传感器、油温与油压表、限压阀、油标尺冷却系散热器、冷却泵、储液罐、风扇、节温器、气缸体、气缸盖内的水套、水温表点火系蓄电池、发电机、点火线圈、分电器(包括断电器)、高压线、火花塞起动机起动电机、操纵和传动机构下面,我再给大家碰上详细的说明图,大家可以自己对照着检查,红色部分为比较重要的部件。
.1、气缸垫2、气缸盖3、衬垫4、压条5、气缸盖罩6、气缸体7、机油盘衬垫8、机油盘(油底壳)1、曲轴V带轮2、曲轴正时齿形带轮3、曲轴4、连杆5、卡环6、活塞销7、活塞环带8、活塞9、油环 10、第二道气环 11、第一道气环12、止推环13、主轴承轴瓦 14、飞轮 15、连杆螺栓 16、连杆盖1、曲轴正时齿形带轮2、中间轴齿形带轮3、涨紧轮4、凸轮轴正时齿形带轮5、正时齿形带6、凸轮轴7、液压挺柱组件8、排气门9、进气门 10、挺柱体 11、柱塞 12、单向阀钢球 13、小弹簧 1,、托架 15、回位弹簧 16、油缸17、气门弹簧座锁片 18上气门弹簧座 19、气门弹簧 20、气门杆油封 21、气门1、温控开关真空接口2、温控开关3、温控开关曲轴箱和凸轮室通阀4、气阀空气滤清器壳体5、空气滤清器滤芯6、真空软管7、阀门8、阀门位置真空控制器9、进气软管 10、空气滤清器 11、化油器 12、油气分离器 13、汽油泵14、汽油滤清器 15回油管 16、供油管 17、油箱 18、快速排气管 19、细通气管20、加油口 21、汽油滤清器滤芯 22、油气分离器滤芯1、空气滤清器2、进排气歧管3、排气管4、前消声器5、中间消声器6、主消声器7、进气预热罩出口8、进气预热罩9、垫片 10、排气歧管 11、进气歧管 12、进气电预热器汽油泵为燃料供给系统重要组成部分)1、加油管2、快速排气管接口3、供油管接口4、细通气管接口5、回油管接口6、防热金属护板7、油面传感器插座8、油箱体9、油面传感器10、浮子11、集滤器 12、塑料护板 13、进油口14、出油口 15、回位弹簧 16、摇臂 17、进油单向阀 18、滤网 19、邮油单向阀 20、泵膜1、护罩2、电动风扇3、V带4、散热器5、从动风扇6、水泵带轮7、水泵组件8、气缸体水道9、气缸盖水道 10、热敏开关 11、进气歧管出水管 12、膨胀箱管 13.冷却液膨胀箱 14、排气管 15、冷却液下橡胶软管16、冷却液上橡胶软管17、电动风扇双速热敏开关 18、膨胀箱盖1、水泵带轮2、轴承3、水泵轴4、散热器5、曲轴带轮6、进气歧管7、加热器8、控制阀9、热敏开关 10、节温器 11、水泵叶轮 12、水泵壳体1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池8、点火控制器9、传动齿轮 10、真空提前装置 11、分电器主轴 12、分火头 13、分电器盖 14、离心提前装置1、调节器2、后罩盖3、转子4、后端盖5、定子6、轴承7、轴8、风扇9、前端盖 10、V带轮 11、后端盖 12、电刷 13、换向器 14、电枢 15、前端盖 16、超越离合器 17、拨叉 18、电磁开关 19、定子大众桑塔纳AJR发动机发动机零部件图例气门罩盖气缸盖气缸盖螺栓凸轮轴及皮带轮凸轮轴轴承盖液压挺柱气门组进气歧管排气歧管气缸体气缸垫活塞、活塞环及活塞销连杆连杆轴承瓦曲轴曲轴轴承盖曲轴轴承瓦正时皮带涨紧轮皮带护罩正时皮带油底壳水泵燃油分配器曲轴位置传感器曲轴皮带轮喷油器暖风五通水管进排气接口垫节气门阀体机油滤清器底座机油滤清器机油泵发电机支架发电机皮带涨紧轮发电机点火线圈爆震传感器。

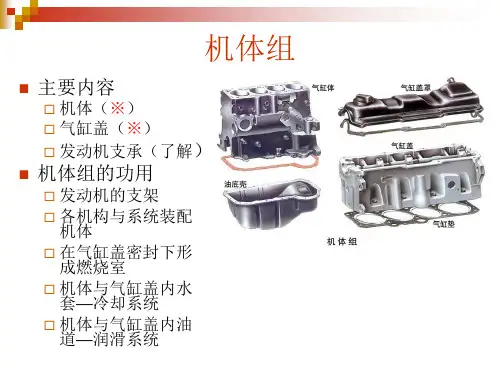

汽车发动机构造详解-机体组

主要内容
机体(※) 气缸盖(※)
发动机支承(了解) 机体组的功用
发动机的支架 各机构与系统装配
机体 在气缸盖密封下形
成燃烧室 机体与气缸盖内水
套—冷却系统 机体与气缸盖内油
道—润滑系统
本章课程任务
气缸体的结构形式及特点:3种 气缸的排列方式及特点: 3种 气缸的结构形式(气缸套):3种 气缸盖的结构型式:3种 汽油机燃烧室及特点:3种 柴油机燃烧室及特点:2类4种
铝合金缸体
气缸表面多孔镀铬,提 高耐磨性
(2)干气缸套式机体
特点
与缸体紧配合 不与冷却水接触 合金铸铁离心铸造:2~3mm 精密拉伸钢制缸套:
1.0~1.5mm
优点
机体刚度大 气缸中心距小 质量轻 加工工艺简单
缺点
传热较差 温度不均易变形
干气缸套式机体
(3)湿气缸套式机体
(4)气缸W型式
➢大众W12
➢由两个夹角为 15°的VR6发动机, 以72°的夹角组成
➢它拥有5.6升的 排量
4. 气缸的结构形式(※)
无气缸套 有气缸套
干式气缸套 湿式气缸套
(1)无气缸套式机体
优点:
缩短气缸中心距,减小 机体尺寸质量
机体刚度大、工艺性好
缺点:
耐磨合金铸铁 成本高
只覆盖一个气缸 缸体较大发动机常采用
块状式
能覆盖部分气缸(两个以上) 缸体较大发动机常采用
➢保时捷911 GT3
气缸对置式
➢厂商指导价:165万 ➢长/宽/高: 4435/1770/1275(mm) ➢油耗:13.6(L/100km) ➢排量:3.6(L) ➢发动机型式:水平对置6缸 ➢最大功率:280/7400 ➢最大扭矩:385/5000 ➢压缩比:11.7:1 ➢缸径:100 (mm) ➢冲程:76.4 (mm)
汽车发动机之——第二章 机体组及曲柄连杆机构

2.3 活塞连杆组
气环断面形状:
形状
特点
矩形环 结构简单、制造方便、易于生产、应 用面广
扭曲环
断面不对称,受力不平衡,使活塞环 扭曲
锥面环
减少了环与气缸壁的接触面,提高了 表面接触压力,有利于磨合和密封。
梯形环 加工困难,精度要求高
示意图
桶面环 外圆为凸圆弧形
2.3 活塞连杆组
(2)油环:刮除飞溅到汽缸壁上的多余的机油,并在汽缸壁
2.3 活塞连杆组
隔断由活塞顶传向第一 道活塞环的热流。
2.3 活塞连杆组
增加环 槽的耐 磨性。
增加活塞的 强度,提高 第一道环槽 的耐磨性。
2.3 活塞连杆组
(3)活塞裙部 位置:从油环槽下端面起至活塞最下端的部分,包括
销座孔。 作用:对活塞在汽缸内的往复运动起导向作用,并承
受侧向力,防止破坏油 膜。
2.2 机体组
• 在风冷汽缸的外壁铸制散热片,以增加散热面积, 增强散热能力。
2.2 机体组
• 二、汽缸盖 功用:密封汽缸的上部,与活塞、汽缸等共同构成燃
烧室。 材料:灰铸铁或合金铸铁,铝合金。 工作条件:由于接触温度很高的燃汽,所以承受的热
负荷很大。
2.2 机体组
2.2 机体组
• 水冷发动机的汽缸盖有整体式、分块式和单体
活塞顶与高温燃汽直接接触,使活塞顶的温度很高。 活塞在侧压力的作用下沿汽缸壁面高速滑动,由于润 滑条件差,因此摩擦损失大,磨损严重。 •2 • 广泛采用铝合金,只在极少数汽车发动机上采用铸铁 或耐热钢。
2.3 活塞连杆组
•3
顶部:构成燃烧室, 承受气体压力。
头部:安装活塞环, 制作 较厚。
裙部:导向,传力。 承受侧压力销座孔 处制有加强筋。
汽车发动机构造

气缸工作容积动画
1.2往复活塞式内燃机的基本术语
6.燃烧室容积 上止点上方的气缸容气缸总容积 下止点上方的气缸容积 (燃烧室容积与气缸工作容积的和)
气缸总容积动画
1.2往复活塞式内燃机的基本术语
3.1发动机主要性能指标 3.1.1动力性指标 有效功率Pe: 效转矩Me:
Pe=Me.n/9550 3.1.2经济性指标 有效燃油消耗率ge 3.1.3强化指标 升功率: 强化系数: 3.1.4紧凑性指标 比容积 比质量
3.1.5环境指标 排放污染:CO、NO、CH及噪音 3.1.6可靠性指标 3.1.7耐久性指标 3.1.8标定功率 功率标定的意义 功率标定的方式: 15min功率 1h功率 12h功率 持续功率
ε=16~22 压缩行程末喷油器向气缸内喷油(不是点火) 作功行程:Pm=6~9Mpa,Tm=2000~2500K PE=0.2~0.4Mpa; TE=1200~1500K 排气行程:PE=0.105~0.125Mpa; TE=800~1000K
1.3.3四冲程发动机的工作特点
1 .每个循环曲轴转两圈(720°) 2. 在四个冲程中只有作功冲程是活塞带动曲轴转动,
其他三个冲程都是曲轴带动活塞运动 。 3. 在整个循环过程中,进气门、排气门各开启一次。 4 .发动机自行运转之前需要外力完成进气压缩两个冲
程。
1.3.4 发动机着火的基本条件
油:是否有油,浓度是否合适。 电:能否产生足够的火花,点燃可燃混合气。 气:气缸压力是否足够。 点火(喷油)正时:压缩冲程上止点前点火(喷油)。
进气终了时,气缸内压力PE= 0.075~0.09,温度TE=370~400K。
最全面的汽油发动机构造剥析图让你更懂车

可变气门正时技术被广泛应用在现代汽车发动机中,以提高发动机的性能和燃油经济性。同时,该技术还 可以降低发动机的排放和噪音,提高驾驶的舒适性和环保性。
04
汽油发动机故障诊断与排除方法 分享
常见故障类型及原因分析
启动困难
功率下降
油耗增加
可能原因包括点火系统 故障、燃油系统问题、
气缸压力不足等。
位于缸体下方,内部安装有曲轴、连 杆等运动部件。曲轴箱的主要功能是 支撑运动部件并存储润滑油,确保发 动机运转平稳。
缸盖
位于缸体上方,与缸体共同构成燃烧 室。缸盖上安装有气门、火花塞(或 喷油器)等关键部件,负责密封燃烧 室并引导气流进入和排出。
配气机构与进排气系统设计
配气机构
主要由凸轮轴、气门、气门弹簧等部件组成,负责控制进气和排气过程。通过 凸轮轴的旋转,驱动气门开闭,实现气缸内气体的交换。
涡轮增压技术原理
涡轮增压器利用发动机排出的废气惯性冲力来推动涡轮 室内的涡轮,涡轮又带动同轴的叶轮,叶轮压送由空气 滤清器管道送来的空气,使之增压进入气缸。当发动机 转速增快,废气排出速度与涡轮转速也同步增快,叶轮 就压缩更多的空气进入气缸,空气的压力和密度增大可 以燃烧更多的燃料,相应增加燃料量和调整发动机的转 速,就可以增加发动机的输出功率了。
涡轮增压技术应用
涡轮增压技术被广泛应用在汽车、工程机械、农用机械、 船舶等领域,以提高发动机的动力性和经济性。
直喷技术及其优势分析
直喷技术
直喷技术指的是将燃油喷嘴安装在气缸内,直接将燃油喷入气缸内部与进气混合的 技术。直喷技术的燃油喷射压力更高,能够更精确地控制燃油喷射的时间和量,从 而实现更高的燃烧效率和动力输出。
直喷技术优势分析
汽车发动机机体组之详细图解

机体是构成发动机的骨架,是发动机各机构和各系统的安装基础,其内、外安装着发动机的所有主要零件和附件,承受各种载荷。
因此,机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
一. 气缸体(图2-1)水冷发动机的气缸体和上曲轴箱常铸成一体,称为气缸体——曲轴箱,也可称为气缸体。
气缸体一般用灰铸铁铸成,气缸体上部的圆柱形空腔称为气缸,下半部为支承曲轴的曲轴箱,其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋,冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度,根据气缸体与油底壳安装平面的位置不同,通常把气缸体分为以下三种形式。
(图2-2)(1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小,重量轻,结构紧凑,便于加工,曲轴拆装方便;但其缺点是刚度和强度较差(2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好,能承受较大的机械负荷;但其缺点是工艺性较差,结构笨重,加工较困难。
(3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式,采用滚动轴承,主轴承孔较大,曲轴从气缸体后部装入。
其优点是结构紧凑、刚度和强度好,但其缺点是加工精度要求高,工艺性较差,曲轴拆装不方便。
为了能够使气缸内表面在高温下正常工作,必须对气缸和气缸盖进行适当地冷却。
冷却方法有两种,一种是水冷,另一种是风冷(图2-3)。
水冷发动机的气缸周围和气缸盖中都加工有冷却水套,并且气缸体和气缸盖冷却水套相通,冷却水在水套内不断循环,带走部分热量,对气缸和气缸盖起冷却作用。
现代汽车上基本都采用水冷多缸发动机,对于多缸发动机,气缸的排列形式决定了发动机外型尺寸和结构特点,对发动机机体的刚度和强度也有影响,并关系到汽车的总体布置。
按照气缸的排列方式不同,气缸体还可以分成单列式,V型和对置式三种(图2-4)。
(1) 直列式发动机的各个气缸排成一列,一般是垂直布置的。
机体组

机体组---气缸垫
机体组---气缸垫
机体组---气缸垫
气缸垫
1、作用:气缸垫用来保证气缸体与气缸盖结合面间的密封,防止
漏气、漏水、漏油等。
2、目前应用较多的有以下几种气缸垫
(1)金属——石棉气缸垫。石棉中间夹有金属丝或金属屑,且外覆铜
皮或钢皮,在缸口、水孔和油道口周围采用卷边加固,以防被高温燃气 烧坏。这种气缸垫有很好的弹性和耐热性,能重复使用,但强度较差。
4、损伤:破裂、变型、 漏油以及放油螺栓滑扣等
• 谢谢!ຫໍສະໝຸດ 气缸盖的作用:是封闭气缸上部,并与活
桑塔纳轿车发动机气缸盖
气缸盖的构造
(1)气缸盖的结构形式
式。 整体式气缸盖是指多缸发动机的多个气缸共用一个缸 盖。整体式缸盖结构紧凑,零件数少,可缩短气缸中心距 和发动机总长度,制造成本低。当气缸数不超过6个,气缸 直径小于105mm时,均采用整体式气缸盖。 分开式气缸盖是指一个、两个或三个气缸共用一个缸 盖。这种结构刚度较高,变形小,易于实现对高温高压燃 气的有效密封,同时易于实现发动机产品的系列化。但气 缸盖零件数增多会使气缸中心距增大,一般用在缸径较大 的发动机上。
作用:气缸体是发动机各个机构和系统的装配基
气缸体的构造
(1)气缸体的结构型式 气缸体有三种结构型式,即平底式、龙门式和隧道式, 如下图所示。
气缸体的构造
(2)气缸的排列方式 发动机气缸排列方式基本上有三种:直列式、V型和对 置式、W型如下图所示。
W 型
(3)气缸的冷却方式:水冷式、风冷式
气缸体的材料应用:灰铸铁、球墨铸铁、合金铸铁等。 气缸体的主体损伤及检测:主要表现为缸体的 上平面变型、外壳破裂等。 其故障现象及检测、维修方法可参考“气缸盖” 篇,基本相同。
