第十章 轴 流 泵
第十章轴流泵第一节概述轴流泵属于叶片式泵，其基本理论大致与离心泵相同。
图10—1a是轴流泵叶轮，泵的过流部分如图10—1b所示，由吸人管、叶轮、导叶和出水管组成，图10—1c是轴流泵结构图。
叶轮上带有叶片，根据叶片是否可调，轴流泵分为：固定叶片式轴流泵——叶片固定不可调；半调节叶片轴流泵——停机拆下叶轮后可调节叶片角度；全调节叶片轴流泵——通过一套调解机构，泵在运行中可以自动调节叶片角度。
m3,比轴流泵属于低扬程、大流量泵型。
一般的性能范围为：扬程1～12 m；流量0.3～65s转数500～1600。
轴流泵主要用于农田排灌，此外还用在热电站中输送循环水，城市给水，船坞升降水位和作为船舶喷水推进器等用。
近年来，我国自行设计和制造的叶轮直径为1.1、2.8、3.0、3.1、4.5m的全调节叶片大型轴流泵先后投入运行。
在江苏、湖北等南方几省的排灌中起了很大的作用。
全国有 1.6m直径以上大型铀流泵500多台投入运行。
为了给南水北调等工程用大型轴流泵提供先进模型,原一机部曾组织有关单位,进行了模型研究，表10—1是规定的新水力模型性能参数。
第二节液体在叶轮中的运动分析液体在轴流泵叶轮内的运动，是一种复杂的空间运动。
任何一种空间运动都可以认为是三个互相垂直的运动的合成。
研究水流在轴流式叶轮中的运动时，为了方便起见，我们采用圆柱坐标系，。
其中：z——和泵的轴线重合；R——半径方向；u——圆周方向。
(f，u)zR下面我们研究轴流式叶轮中运动速度在三个坐标轴上的分量。
通常在分析和设计轴流泵叶轮时，提出了圆柱层无关性假设。
一． 圆柱层无关性假设液体质点在以泵轴线为中心线的圆柱面上流动，且相邻各圆柱面上的液体质点的运动互不相关。
即在叶轮的流域中，不存在径向分速度(0=r v )。
显然，圆柱面即是流面。
根据圆柱层无关性假设，可以把叶轮内复杂的运动，简化为研究圆柱面上的流动。
在叶轮内可以作出很多这种圆柱流面，每个流面上的流动可能不同，但研究的方法是相同的，因而只要研究透彻一个流面的流动，其它流面的流动也就类似地得到解决。
轴流泵培训
轴流泵的特点及应用：
特点： 轴流泵的特点是结构简单，流量大，扬程低;多 数轴流泵的叶片安装角度可以改变，因而特性参数可以变 化，运转的范围宽，使用效率高
应用1.轴流泵适用于农业排灌、城市给排水、热电站 或冶金炉输送循环水或其他水利工程排水等。
应用2.主要适用于低扬程、大流量的场合，如灌溉、 排涝、船坞排水、运河船闸的水位调节，或用作电厂大型 循环水泵。扬程较高的轴流泵（必要时制成双级）可供浅 水船舶的喷水推进之用。
止推轴承：承重（轴重、叶轮重、水向下的压 力等）；
导轴承（上导轴承、下导轴承）：承受轴向力， 起径向定位的作用，保持泵轴铅直；
（5）密封：填料函、水封管等组成； （6）联轴器。
❖ 2.轴流泵的工作原理：
叶片材质为铸造不锈钢ZG0Cr19Ni9、 ZG1Cr13、铸造锡青铜ZQSnD5-5-5等 （按客户需求选配）,目的是提高抗汽蚀能 力。
轴流泵
轴流泵
轴流泵的分类：
1.根据泵轴的相对位置为立式（泵轴竖直放置）、卧式（泵轴水 平放置)和斜式三种。
立式轴流泵工作时启动方便，占地面积小，目前生产的绝大多数 是立式的。
2.根据叶片调节的可能性分为固定叶片轴流泵，半调节叶片轴流 泵和全调节叶片轴流泵三种。
其中半调式既能调节流量和扬程，结构又较简单便于制造，因此， 多数轴流泵作成半调节式的
2.13 轴流泵及混流泵
（axial-flow pump and mixed-flow pump） ❖ ns=350-500为混流泵， ns>500为轴流泵。
❖ 轴流泵及混流泵特点：属于中、大流量，中、 低扬程。
❖ 轴流泵，扬程一般仅为4～15m左右。在给水 排水工程中，城市雨水泵站、大型污水泵站， 轴流泵及混流泵的采用都是十分普遍的。
水泵水力设计CHPPT课件
（进出口速度三角形可重叠画在一起）
第7页/共59页
3、 w
在叶栅计算时，取叶栅前后相对速度W1，W2的平均值W∞，作为无穷远处 来流的速度。
w
w2 m
wu1 wu2 2
2
vm2
u
vu1
2
vu 2
2
t g e
wm wu
vm u vu1 vu2
2
Vm可用Vm’代替：
vm' vm / k
第13页/共59页
(4) 等环量级的优缺点 优点： 沿半径扬程和轴向速度不变，计算简单 具有无旋运动的形式，可以认为效率比较高 计算值与实际情况较接近 缺点： 轮毂处的安放角很大，叶片扭曲严重，绘型、铸造困难 沿半径相对速度增加较快，会使NPSHr的值增加，降低抗汽蚀性能 改进： 一般降低轮毂处的Γ，这样使叶片平坦，水力性能变好
g dH dr
11
2
r
2
d(vu r ) 2 dr
d(vm dr
)
2
第9页/共59页
五、流型与叶片扭曲规律
流动参数沿径向的分布必须满足径向平衡方程，不能任意给定，但满足这个 条件的分布并不是唯一的。流动参数沿径向的分布就称之为流型。
不同流型所对应的叶片形状不同。常用的流型主要有：等环量级、等反作用 度级、变环量级。
第14页/共59页
2、等反作用度级
反作用度Ω的定义：
wu 1 vu1 vu
u
u 2u
Ω一般在0至1之间，当Ω=0.5时，进出口速度三角形是对称的。
3、变环量级
考虑到等环量级的缺点，当轮毂比较小时，为改善叶片过分扭曲的弱点， 采用变环量来设计。
在该流型中，扬程（负荷）沿半径增加，一般可按下述规律给定：
轴流泵讲解(课堂PPT)
4) 在水泵样本中，一般轴流泵的汽蚀余量都要求较大，因此，其最大允 许的吸上真空高度都较小，需考虑轴流泵的进水条件、运行中实际工况点与
轴流泵/混流泵
1
目录
一、应用领域 二、KPL/KWM选型 三、产品特点 四、安装方式 五、附件 六、相关资料
2 一、应用领域
3
1、应用范围：
KPL-桨叶泵,KWM-混流泵广泛用于市政与工业 上雨水和污水的输送。
应用场合： 防洪排涝 大流量排水及灌溉
4 二、KPL/KWM选型
5
47
更具竞争力的场地 材料主要成分：铸铁，叶轮：不锈钢
材料规格
框架：铸铁铸铁外壳 叶轮：不锈钢304 紧固件：不锈钢 轴：不锈钢（410/420）
KPL vs Old KPL
48
减少民用建筑工程高达20%
49
Thank you
4、泵运行性能特点
9
1) 扬程随流量的减少而剧烈增大， Q-H曲线徒增，主要原因是，流量较 小时，在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似 于多级加压状态，所以扬程急剧增大，从而造成轴功率增大的现象。
2) Q-N曲线是徒降曲线，因此，轴流泵启动时，应当在闸阀全开启的情 况下启动电动机。
6
7
工作环境 泵送介质 pH值4-10 温度：: 0°C到+40°C 当输送介质的密度或者粘度比水大时，需要考虑加大电机的功率。
3、轴流泵工作原理
8
轴流泵是以空气动力学中，机翼的升力理论为基础。当流体绕过翼型时， 在翼型的首端点处分离成为两股流，它们分别经过翼型的上表面和下表面， 然后同时在翼型的尾端汇合，由于沿翼型下表面的路程比上表面路程长一些， 流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的 压力将小于上表面，流体对翼型有一个向下的作用力，同样，翼型对于流体 也将产生一个反作用力，与此作用力相等，方向相反，作用在流体上，在此 力作用下，水就被压升到一定的高度上去。
轴流泵解析PPT课件
9
§ 2.14 给水排水工程中常用的叶片泵
❖ 2.14.1 IS系列单级单吸式离心泵
现行水泵行业首批采用国际标准联合设计的新系列产品 适合输送清水及物理化学性质相类似的其它液体，主要
用于工业和城市给水、排水，亦可用于农业排灌，互 换性强、高效节能。
17
❖2.14.5 不锈钢离心泵
MHI型卧式不锈钢泵
2020年9月28日
MVI型立式不锈钢泵
18
2020年9月28日
19
2020年9月28日
20
2.14.6 JD(J)系列深井泵
深井泵是用来抽升深井地下 水的。
主要由三部分组成：
(1)包括滤网在内的工作部分
(2)包括泵座和传动轴在内的扬 水管部分
2.13 轴流泵、混流泵
2020年9月28日
1
§ 2.13 轴流泵及混流泵
❖ 2.13.1 轴流泵的基本构造
(1)吸入管； (2)叶片； (3)叶轮； (4)导叶 (5)轴； (6)机壳； (7)出水弯管
2020年9月28日
2
轴流泵
(1)吸入管：一般采用符合流线型喇叭管或做成流道形式。 (2)叶轮：固定式、半调式和全调式
4
❖ 2.13.3 轴流泵的性能特点
(1)扬程随流量的减小而剧烈增大，Q—H曲线陡降，并 有转折点。
(2)Q—N曲线为陡降曲线，一般称为“开闸启动” 。
(3)Q—η曲线呈驼峰形。也即高效率工作的范围很小。
(4)在水泵样本中，轴流泵的吸水性能，一般是用气蚀余 量Δhsv来表示的。一般轴流泵的气蚀余量都要求较大。
(3)带电动机的传动装置部分等。
这类泵实际上是一种立式单吸 分段式多级离心水泵。

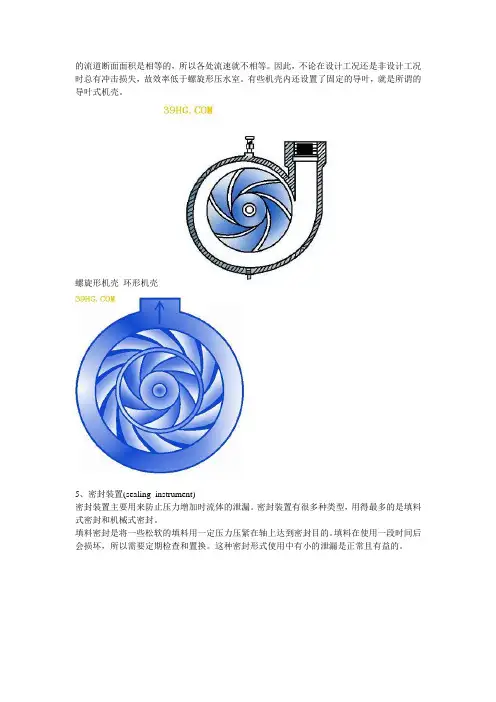

轴流泵说明
的流道断面面积是相等的，所以各处流速就不相等。
因此，不论在设计工况还是非设计工况时总有冲击损失，故效率低于螺旋形压水室。
有些机壳内还设置了固定的导叶，就是所谓的导叶式机壳。
螺旋形机壳环形机壳5、密封装置(sealing instrument)密封装置主要用来防止压力增加时流体的泄漏。
密封装置有很多种类型，用得最多的是填料式密封和机械式密封。
填料密封是将一些松软的填料用一定压力压紧在轴上达到密封目的。
填料在使用一段时间后会损坏，所以需要定期检查和置换。
这种密封形式使用中有小的泄漏是正常且有益的。
填料密封填料密封原理而机械密封装置有两个硬质且光滑的表面，一个静态一个旋转。
这种密封装置可以达到很好的密封要求，但他们不能用于含杂质流体输送系统，因为其光滑表面会被破环而失去密封作用。
这种密封装置在液体循环系统中非常普遍，因为他不需要维护运行很多年。
传统的平垫密封装置6、导叶(guide vane)导叶又称导流器、导轮，分径向式导叶和流道式导叶两种，应用于节段式多级泵上作导水机构。
（二）轴流泵的主要部件轴流泵的主要部件，如图所示。
轴流泵的特点是流量大，扬程低。
其主要部件有：叶轮、轴、导叶、吸入喇叭管等，现分述如下。
1．叶轮叶轮的作用与离心泵一样，将原动机的机械能转变为流体的压力能和动能。
它由叶片、轮毂和动叶调节机构等组成。
叶片多为机翼型，一般为4～6片。
轮毂用来安装叶片和叶片调节机构。
轮毂有圆锥形、圆柱形和球形三种。
小型轴流泵(叶轮直径300mm以下)的片和轮毂铸成一体，叶片的角度不是固定的，亦称固定叶片式轴流泵。
中型轴流泵(叶轮直径300mm 以上)一般采用半调节式叶轮结构，即叶片靠螺母和定位销钉固定在轮毂上，叶片角度不能任意改变，只能按各销钉孔对应的叶片角度来改变，故称半调节式轴流泵。
大型轴流泵(叶轮直径在1600mm以上)，一般采用球形轮毂，把动叶可调节机构装于轮毂内，靠液压传动系统来调节叶片角度，故称动叶可调节式轴流泵。
轴流泵-PPT文件ppt课件
四 混流泵、轴流泵的特性及结构
混流泵从外形、结构上介于离心泵和轴流泵之间。混流泵内液体 流动时斜向流出叶轮，即液体的流动方向相对叶轮既有径向速度， 也有轴向速度。混流泵的性能与和离心泵比较，扬程低一些，而流 量大一些；与轴流泵比较，扬程高一些，流量小一些。混流泵的性 能曲线形状也是介于离心泵和轴流泵之间，对于高扬程混流泵，其 流量与扬程、流量与功率的相互关系变化规律接近于离心泵，在使 用上，可采用关闭阀门启动。对于低扬程混流泵，性能参数之间的 变化规律接近于轴流泵，在使用上不宜采用关阀启动，而应该开阀 启动，这时功率比较小，电动机不容易被烧毁。
何相似的泵在相似的工况下ns值相等。反之，一般说来ns值相等 的泵，是几何相似和运动相似的。但不能说ns相等的泵就一定几 何形状相似。这是因为构成泵几何形状的参数很多，譬如说同 是ns=500的泵可以做成轴流式的，也可以作成斜流式的；同是 ns=400的泵可以作成涡壳式，也可以作成导叶式的。同一低比转 数泵叶轮可以用6枚叶片，也可以用7枚叶片。上述这些几何不 相似的泵，ns可能相等。但是对于同一种形式泵而言，ns相等时， 要想使泵的性能好，即几何形状符合客观的流动规律，其几何 形状相差不会很大，所以，一般说来是几何相似的。
ns=3.65nQ1/2/H3/4 我国规定计算ns的单位是：
Q—m3/s（对双吸泵取Q/2）； H—m（对双吸泵取单级扬程）； n—r/min。
二 比转数与泵的类型及特性
2.关于比转数的说明 ㈠ 同一台泵在不同工况下具有不同的ns值，作为相似准则的ns是
指对应最高效率点工况下的值。 ㈡ 比转数是根据相似理论推得的，可以作为相似判据，即是说几
轴流泵
1
目录
• 泵的分类 • 比转数与泵的类型及特性 • 轴流泵的工作原理 • 混流泵、轴流泵的特性及结构 • 轴流泵的构造 • 潜水电机的保护
(完整版)10轴流泵解析
混流泵
叶轮 1、低比速 2、 高比速
混流泵
混流泵
2.14 给水排水工程中常用的叶片泵
❖ 给水排水工程中，常用的叶片泵计有：
❖ 一、IS系列单级单吸式离心泵
❖ 特点：1、性能分布合理(Q=6.3～400m3／h，H=5～125m)
❖ 100D16A×l2型号意义： ❖ 100—泵吸入口直径(mm)； ❖ D—单吸多级分段式； ❖ 16—单级扬程(m)； ❖ A—同一台泵叶轮被切削； ❖ 12—水泵级数(叶轮数)。
多 级 立 式 离 心 泵
深 井 泵
潜水泵的持点是机泵一体化，潜水给水泵常用的型号为QXG，其 流量范围为200-400m3/h，扬程范围为6．5-60mH2O，功率范围 为11-150kW。
PP11 + 12v鬃1r v12 = P0
P2 v2
P2 +
1 2
鬃r
v22 =
P0
P1 +
1 2
鬃r
v12 =
P2 +
1 2
鬃r
v22
v1 > v2
P1 < P2
'
倒翼型叶片
水
❖ （1）升力理论（空气动力学）
流体经翼形断面绕流运动，由于上下经过的路程不 同，故上下流速不同，产生压力差，如图所示出水 向上的升力P，而轴流泵的叶片断面具有倒翼型，在 水中作高速旋转时，水流相对于叶片产生急速绕流。 产生向下的压力P，由于叶片固定在泵轴上，受止推 轴承的限制，不能向下，作用力＝反作用力 （P=P’），反作用力推水向上。
第十章 轴 流 泵
第十章轴流泵第一节概述轴流泵属于叶片式泵，其基本理论大致与离心泵相同。
图10—1a是轴流泵叶轮，泵的过流部分如图10—1b所示，由吸人管、叶轮、导叶和出水管组成，图10—1c是轴流泵结构图。
叶轮上带有叶片，根据叶片是否可调，轴流泵分为：固定叶片式轴流泵——叶片固定不可调；半调节叶片轴流泵——停机拆下叶轮后可调节叶片角度；全调节叶片轴流泵——通过一套调解机构，泵在运行中可以自动调节叶片角度。
m3,比轴流泵属于低扬程、大流量泵型。
一般的性能范围为：扬程1～12 m；流量0.3～65s转数500～1600。
轴流泵主要用于农田排灌，此外还用在热电站中输送循环水，城市给水，船坞升降水位和作为船舶喷水推进器等用。
近年来，我国自行设计和制造的叶轮直径为1.1、2.8、3.0、3.1、4.5m的全调节叶片大型轴流泵先后投入运行。
在江苏、湖北等南方几省的排灌中起了很大的作用。
全国有 1.6m直径以上大型铀流泵500多台投入运行。
为了给南水北调等工程用大型轴流泵提供先进模型,原一机部曾组织有关单位,进行了模型研究，表10—1是规定的新水力模型性能参数。
第二节液体在叶轮中的运动分析液体在轴流泵叶轮内的运动，是一种复杂的空间运动。
任何一种空间运动都可以认为是三个互相垂直的运动的合成。
研究水流在轴流式叶轮中的运动时，为了方便起见，我们采用圆柱坐标系，。
其中：z——和泵的轴线重合；R——半径方向；u——圆周方向。
(f，u)zR下面我们研究轴流式叶轮中运动速度在三个坐标轴上的分量。
通常在分析和设计轴流泵叶轮时，提出了圆柱层无关性假设。
一． 圆柱层无关性假设液体质点在以泵轴线为中心线的圆柱面上流动，且相邻各圆柱面上的液体质点的运动互不相关。
即在叶轮的流域中，不存在径向分速度(0=r v )。
显然，圆柱面即是流面。
根据圆柱层无关性假设，可以把叶轮内复杂的运动，简化为研究圆柱面上的流动。
在叶轮内可以作出很多这种圆柱流面，每个流面上的流动可能不同，但研究的方法是相同的，因而只要研究透彻一个流面的流动，其它流面的流动也就类似地得到解决。
轴流泵讲解PPT课件
4) 在水泵样本中，一般轴流泵的汽蚀余量都要求较大，因此，其最大允许的吸 上真空高度都较小，需考虑轴流泵的进水条件、运行中实际工况点与该泵设计工况 点的偏离程度等。
1 一、应用领域
2 1、应用范围：
KPL-桨叶泵,KWM-混流泵广泛用于市政与工业上雨水和污水的输送。
应用场合： 防洪排涝 大流量排水及灌溉 原水取水 污水处理厂 水循环
3 二、KPL/KWM选型
4
5
6
工作环境 泵送介质 pH值4-10 温度：: 0°C到+40°C 当输送介质的密度或者粘度比水大时，需要考虑加大电机的功率。
4、泵运行性能特点
8
1) 扬程随流量的减少而剧烈增大， Q-H曲线徒增，主要原因是，流量较小时， 在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状 态，所以扬程急剧增大，从而造成轴功率增大的现象。
2) Q-N曲线是徒降曲线，因此，轴流泵启动时，应当在闸阀全开启的情况下启 动电动机。
9
10
11
三、产品特点
12
电缆室检查侧盖
F类绝缘 （H类是FPV）
轻松服务 筒式机械 印章
双密封电缆入口 表面易清洗 湍流消除器 后掠设计
13
特点1：平和提手内置电缆握持器
14
15
16
17
特点2：电缆密封
18
19
20
特点3：电缆接线室检视盖
电缆检视孔
ห้องสมุดไป่ตู้
离心泵与轴流泵PPT课件
叶轮片数对离心泵理论压头的影响
图4-20 圆形容器内的相对运动
（a）
（b）
图4-21 叶轮流道内相对速度的分布
(a)叶片无限多时；(b)叶片有限多
时
离心泵叶轮的叶片数通常 在6～12之间，一般不超 过9个。
图4-22 有限叶片数时叶轮出口速度三角形
第25页/共77页
离心泵内的损失及泵的功率和效率
第27页/共77页
2.容积损失 主要是由于高压液体在泵内窜流和向泵外漏失引起的。
实际有效流量为
Q Qi q
容积效率为
v
Q Qi
Q Qq
4-15 4-16
图4-24 离心泵的漏失
泵的容积效率值一般为0.93～ 0.98。当泵的尺寸较大时，这个 效率会有所提高。改善密封环及 密封结构，可以降低漏失量，提 高泵的容积效率。在检修离心泵 时，检查密封环的完好情况是十 分必要的。
功，使液体在叶轮出口处压能的增加值； 2g 是由于一般
叶轮流道略带扩散性，所以从叶轮进口到叶轮出口，液体
的相对速度是减小的，从而使部分动能转换为压能。
式(4-10)的右端最末一项是液体动能的增值部分，称为动
压H头v
。即：Hv
c22 c12 2g
由此可知，泵的理论压头是液体压能增量部分与动能增量
部分的总和，即：
4-8
由于在一般离心泵中，液体通常是沿径向进入叶轮，即
1 90 因此，基本能量方程式可简化为：
Hi
u2c2u g
4-9
从式(4-9)可见，离心泵的理论压头与出口圆周速度(或叶轮
外径 D2及转速， n)，出口绝对速度的周向分量c2u（或2 及2 等)有关。当叶轮的外径越大、转速越高以及2 越大、2 越小时，离心泵给出的理论压头也越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流体沿翼型下表面的流速要比沿翼型上表面流速大，相应的，翼型下表面的
压力将小于上表面，流体对翼型有一个向下的作用力，同样，翼型对于流体 也将产生一个反作用力，与此作用力相等，方向相反，作用在流体上，在此 力作用下，水就被压升到一定的高度上去。
4、泵运行性能特点
1) 扬程随流量的减少而剧烈增大， Q-H曲线徒增，主要原因是，流量较小时，
在叶轮叶片的进口和出口处产生回流，水流多次重复得到能量，类似于多级加压状 态，所以扬程急剧增大，从而造成轴功率增大的现象。 2) Q-N曲线是徒降曲线，因此，轴流泵启动时，应当在闸阀全开启的情况下启 动电动机。 3) Q-η 曲线呈驼峰形。即高效率工作的范围很小，流量在偏离设计工况点不远 处效率就很快下降。根据轴流泵的这一特点，采取闸阀调解流量是不利的，一般只 能采取改变叶片装置角的方法来改变其性能曲线。 4) 在水泵样本中，一般轴流泵的汽蚀余量都要求较大，因此，其最大允许的吸 上真空高度都较小，需考虑轴流泵的进水条件、运行中实际工况点与该泵设计工况 点的偏离程度等。
Pt100定子线圈
温度传感器
Pt100上下轴承 湿度开关 温度传感器
WIO油中含水 传感器
特点6：后掠式自清洁螺旋桨叶片
特点7：湍流控制器
湍流控制器
特点8：集装式双机械密封
特点9：轴承
四、安装方式
五、附件
安装附件
空气释放阀 拍门
电缆入口
蝶阀
后壁分离器
柱支撑
电缆支撑系统
柱管&阀座环 F.S.I（形成吸入口） A.C.C
工作环境 泵送介质 pH值4-10 温度：: 0°C到+40°C 当输送介质的密度或者粘度比水大时，需要考虑加大电机的功率。
3、轴流泵工作原理 轴流泵是以空气动力学中，机翼的升力理论为基础。当流体绕过翼型时，
在翼型的首端点处分离成为两股流，它们分别经过翼型的上表面和下表面， 然后同时在翼型的尾端汇合，由于沿翼型下表面的路程比上表面路程长一些，
三、产品特点
电缆室检查侧盖
双密封电缆入口
F类绝缘
（H类是FPV） 表面易清洗
湍流消除器
轻松服务 筒式机械
后掠设计
印章
特点1：平和提手内置电缆握持器
特点2：电缆密封
特点3：电缆接线室检视盖
电缆检视孔
特点4：高效电机
特点5：传感器
标准传感器
振动传感器
GU01 & GU02 IO113&SM113
主要附件：
六、KPL/KWM的相关资料
KPL系列主要材质
Hale Waihona Puke 更具竞争力的场地 材料主要成分：铸铁，叶轮：不锈钢 材料规格 框架：铸铁铸铁外壳 叶轮：不锈钢304 紧固件：不锈钢 轴：不锈钢（410/420）
KPL vs Old KPL
减少民用建筑工程高达20%
轴流泵/混流泵
目录
一、应用领域 二、KPL/KWM选型
三、产品特点
四、安装方式
五、附件
六、相关资料
一、应用领域
1、应用范围：
KPL-桨叶泵,KWM-混流泵广泛用于市政与工业上雨水和污水的输送。
应用场合： 防洪排涝 大流量排水及灌溉 原水取水 污水处理厂 水循环
二、KPL/KWM选型
