石化行业如何选用垫片？HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

问：HG20608-97为柔性石墨复合垫，HG20609-97为金属包覆垫，HG20610-97为缠绕垫，HG20611-97为齿形组合垫。

根据HG20614-97《钢制管法兰、垫片、紧固件的选配规定》，本人认为上述四种垫片在多数情况下是可以通用的。

想请教大家本人的想法是否准确？在石化设计中通常选用哪一种垫片？如果考虑经济性，应优先选用哪一种垫片？答一：一般炼油厂应用最普遍的是缠绕垫.柔性石墨复合垫承受力不够,压紧一次就损坏了.金属包覆垫一般用在防腐蚀部位,压力也不太高.聚四氟垫对温度压力也有要求(多用在1.0MP,250度一下),齿形组合垫用在特殊密封部位.所以缠绕垫比较耐用常见的.比如可以热紧.发生轻微泄露可以继续适当紧固.一般内外环缠绕垫用在平面法兰压力1.0MP以下;内环缠绕垫用于凹凸面法兰,压力2.5MP4.0MP6.4MP和部分10.0MP部位.较高压力时一般还常使用梯形槽法兰配钢圈垫片,压力使用在4.0MP~40MP,比如中高压蒸汽系统.答二：要素：1、温度 2、压力 3、介质 4、开工周期 5、压力温度的波动 6、经济性上面提到的几种垫片，由于其刚性、垫片系数等原因，大多数场合可以互替，但要考虑经济性。

答三：按标准来就可以只要压力等级搞对了就没问题！我选择4.0Mpa以上的要选用RJ的金属环垫，以下的石墨缠绕垫要316L石墨填充的，金属包垫也可以！看温度和介质也有很大关系，灵活用吧！10。

0Mpa以上的还可以使用透镜垫的视情况吧！答四：常用的垫片可以分为三大类，即非金属垫片、半金属垫片和金属垫片。

a.非金属垫片：石棉橡胶垫片，它是通过向石棉中加入不同的添加剂压制而成。

在美国，很多标准中都将石棉制品列为致癌物质而禁用。

但在世界范围内，石棉仍以其弹性好、强度高、耐油性好、耐高温、易获得等优点而得到广泛应用。

法兰垫片的选用

垫片原材料选择选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度-196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3．304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4．316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5．316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6．20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

推荐最大连续工作温度不超过260℃。

布氏硬度约58。

10．哈氏B-2（26-30%钼、62%镍和4-6%铁）。

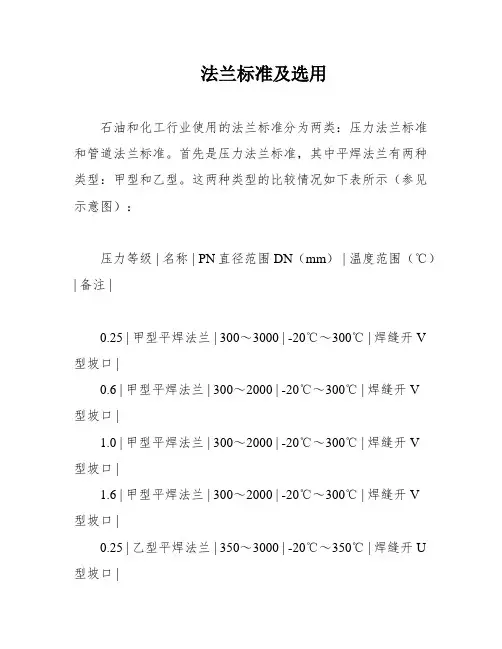

法兰标准及选用

法兰标准及选用石油和化工行业使用的法兰标准分为两类：压力法兰标准和管道法兰标准。

首先是压力法兰标准，其中平焊法兰有两种类型：甲型和乙型。

这两种类型的比较情况如下表所示（参见示意图）：压力等级 | 名称 | PN直径范围DN（mm） | 温度范围（℃）| 备注 |0.25 | 甲型平焊法兰 | 300～3000 | -20℃～300℃ | 焊缝开V型坡口 |0.6 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |1.0 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |1.6 | 甲型平焊法兰 | 300～2000 | -20℃～300℃ | 焊缝开V型坡口 |0.25 | 乙型平焊法兰 | 350～3000 | -20℃～350℃ | 焊缝开U型坡口 |0.6 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |1.0 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |1.6 | 乙型平焊法兰 | 350～2000 | -20℃～300℃ | 焊缝开U 型坡口 |2.5 | 乙型平焊法兰 | 350～1500 | -20℃～300℃ | 焊缝开U 型坡口 |4.0 | 乙型平焊法兰 | 350～1200 | -20℃～300℃ | 焊缝开U 型坡口 |表4-16中给出了甲型、乙型平焊法兰及对焊法兰适用的公称压力和公称直径的对应关系和范围。

其次是对焊法兰，长颈对焊法兰具有较大的颈壁厚度（示意图c），因此法兰盘的刚性更高。

长颈对焊法兰适用于更高的压力范围（PN0.6MPa～6.4MPa）和直径范围（DN300mm～2000mm），适用温度范围为-20℃～450℃。

表4-16中显示，乙型平焊法兰中DN2000mm以下的规格均已包括在长颈对焊法兰的规定范围之内。

法兰及管件3046,20615,20592

All Delight ®DL.SX法兰、垫片及管件（设计细则）南京都乐制冷设备有限公司技术部2012-5-10发布2012-6-10实施前言随着生产规模不断扩大，产品种类、数量不断增加，企业标准化已到了刻不容缓的地步。

推行企业标准化并不等于墨守成规，相反，它是企业走创新之路的重要基石，因此我们有必要对现有文件和图样进行改进和完善。

本设计细则《法兰、垫片及管件》为首次编制。

为标准采购，完善生产管理，统一规范，精减相关文件及图样，最终达到标准化要求。

依据多年积累的宝贵经验对图样归类、总结、细化后产生此标准，规定了防爆油气回收机组，使用法兰、垫片、管件的型式和尺寸；避免了设计、采购混乱引起的不必要失误；进一步提高了工作效率及产品的规范性。

细则一经制定出，就要求相关工作人员严格按照此细则开展工作，尽量避免因个人工作的随意性而影响细则的实施。

只有严格执行才能充分挖掘出其潜在价值。

细则的制定，是为了标准化，而标准化是企业完善生产管理体制的重要一步，只有将这一步工作落实好才能为后序工作打下坚实基础，才能使企业更快更好地走上蓬勃发展之路。

本细则由南京都乐制冷设备有限公司提出。

本细则主要起草人：张林、张剑侠法兰、垫片及管件1 范围本细则规定了防爆油气回收机组法兰、垫片、管件的型式和尺寸、技术要求及标记。

2 规范性引用文件下列文件中的条款通过本细则的引用而构成本细则的条款。

HG/T 20592-2009钢制管法兰（PN系列）HG/T 20607-2009钢制管法兰用四氯乙烯垫片（PN系列）HG/T 20609-2009钢制管法兰用金属包覆垫片（PN系列）HG/T 20612-2009钢制管法兰用缠绕式垫片（PN系列）HG/T 20615-2009钢制管法兰（Class系列）SH/T 3405-96 石油化工企业钢管尺寸系列SH/T 3406-96 石油化工钢制管法兰SH/T 3407-96 管法兰用缠绕式垫片SH/T 3408-96 钢制对焊无缝管件3 型式和尺寸3.1法兰型式AA-A图1板式平焊钢制管法兰3.2法兰尺寸200 340 295 22 12 M20 268 26 222 250 405 355 26 12 M24 320 29 276 300 460 410 26 12 M24 378 32 328备注：常用法兰尺寸参照表1，有特殊要求的法兰尺寸参照表2.3.3垫片型式图2 板式平焊钢制管法兰用垫片3.4垫片尺寸公称尺寸DN 垫片内径D1 垫片外径D215 22 4620 27 5625 34 6532 42 7540 48 8450 60 10465 76 12380 89 136100 114 174125 140 196150 168 221200 219 278250 273 338300 325 4083.5钢管型式图3板式平焊钢制管法兰用钢管3.6钢管尺寸表5 SH/T 3405-96石油化工企业钢管尺寸系列单位：mm公称尺寸DN 钢管外径D 公称壁厚T15 22 ≥2.8备注：钢管的厚度等级采用SCH10s。

中石化管道等级表

F①
12Cr1MoV
D①
1 1/4Cr1/2Mo
V①
塑料
G
1Cr5Mo
W①
蒙乃尔，因康镍
K
0Cr18Ni10Ti，1Cr18Ni9Ti
Y①
衬里钢管
注：① 在以后的管道材料等级修订中有可能采用的基本材质及其代号。
2.1.2.3 管道等级序号表示由于适用介质不同及腐蚀裕度不同等原因引起的管道和
管道组成件规格的变化。该序号用阿拉伯数字顺序编列。
5
1.6A3
循环水、新鲜水、非净化空气、蒸汽等
1.5
1.6
≤200
碳钢
12
6 1.6A4
主风
1.5 1.6 ≤300
碳钢
13
7 1.6A5 8 1.6A6 9 1.6A9 10 1.6K1
酸性水、酸性气、含硫污水等碱液、碱渣、酸、酸渣二级除盐水（热工用）腐蚀性介质、高洁净介质
3 1.6 ≤120
SEPM 0101.1-2000 SH/T 3403 《管法兰用金属环垫》 SH/T 3404 《管法兰用紧固件》 SH/T 3407 《管法兰用缠绕式垫片》 SH/T 3408 《钢制对焊无缝管件》 SH/T 3410 《锻钢制承插焊管件》 SY/T 5037 《低压流体输送管道用螺旋缝埋弧焊钢管》
第2页共6页
2 一般规定
2.1 管道材料等级 2.1.1 管道材料等级是根据设计温度、设计压力和输送介质的要求，以及材料的性能和
经济合理性确定的。管道和管道组成件的材质、品种和规格型号应根据《工艺管道及仪表流程图》（PID）上的管道材料等级，按本标准选用。管道材料等级表中所列设计压力是指设计温度下允许的最高设计压力，实际设计压力应不大于此值方可选用该等级。 2.1.2 管道材料等级由三个单元字符组成：

法兰及管件3046,20615,20592

All Delight ®DL.SX法兰、垫片及管件（设计细则）南京都乐制冷设备有限公司技术部2012-5-10发布2012-6-10实施前言随着生产规模不断扩大，产品种类、数量不断增加，企业标准化已到了刻不容缓的地步。

推行企业标准化并不等于墨守成规，相反，它是企业走创新之路的重要基石，因此我们有必要对现有文件和图样进行改进和完善。

本设计细则《法兰、垫片及管件》为首次编制。

为标准采购，完善生产管理，统一规范，精减相关文件及图样，最终达到标准化要求。

依据多年积累的宝贵经验对图样归类、总结、细化后产生此标准，规定了防爆油气回收机组，使用法兰、垫片、管件的型式和尺寸；避免了设计、采购混乱引起的不必要失误；进一步提高了工作效率及产品的规范性。

细则一经制定出，就要求相关工作人员严格按照此细则开展工作，尽量避免因个人工作的随意性而影响细则的实施。

只有严格执行才能充分挖掘出其潜在价值。

细则的制定，是为了标准化，而标准化是企业完善生产管理体制的重要一步，只有将这一步工作落实好才能为后序工作打下坚实基础，才能使企业更快更好地走上蓬勃发展之路。

本细则由南京都乐制冷设备有限公司提出。

本细则主要起草人：张林、张剑侠法兰、垫片及管件1 范围本细则规定了防爆油气回收机组法兰、垫片、管件的型式和尺寸、技术要求及标记。

2 规范性引用文件下列文件中的条款通过本细则的引用而构成本细则的条款。

HG/T 20592-2009钢制管法兰（PN系列）HG/T 20607-2009钢制管法兰用四氯乙烯垫片（PN系列）HG/T 20609-2009钢制管法兰用金属包覆垫片（PN系列）HG/T 20612-2009钢制管法兰用缠绕式垫片（PN系列）HG/T 20615-2009钢制管法兰（Class系列）SH/T 3405-96 石油化工企业钢管尺寸系列SH/T 3406-96 石油化工钢制管法兰SH/T 3407-96 管法兰用缠绕式垫片SH/T 3408-96 钢制对焊无缝管件3 型式和尺寸3.1法兰型式AA-A图1板式平焊钢制管法兰3.2法兰尺寸200 340 295 22 12 M20 268 26 222 250 405 355 26 12 M24 320 29 276 300 460 410 26 12 M24 378 32 328备注：常用法兰尺寸参照表1，有特殊要求的法兰尺寸参照表2.3.3垫片型式图2 板式平焊钢制管法兰用垫片3.4垫片尺寸公称尺寸DN 垫片内径D1 垫片外径D215 22 4620 27 5625 34 6532 42 7540 48 8450 60 10465 76 12380 89 136100 114 174125 140 196150 168 221200 219 278250 273 338300 325 4083.5钢管型式图3板式平焊钢制管法兰用钢管3.6钢管尺寸表5 SH/T 3405-96石油化工企业钢管尺寸系列单位：mm备注：钢管的厚度等级采用SCH10s。

法兰螺栓垫片选用表1

351～450 20(25) 4.0～6.4 451～550 Cr5Mo 551～600 Cr5Mo ≤350 ﹥6.4 20(25)
30CrMoA 合金钢缠绕垫片 30CrMoA 合金钢缠绕垫片 25 35 椭圆垫(八角形)垫片、透镜垫椭圆0 20(25) 451～550 Cr5Mo
法兰螺栓垫片选用表
操作条件介质名称公称压力介质温度 (MPa) (℃) ≤200 1.6 201～300 ≤200 Q235 Q235F 对焊对焊对焊对焊对焊对焊对焊对焊对焊对焊对焊对焊 35 Q235 35 35CrMoA 25CrMoVA 35 35CrMoA 25CrMoVA 25CrMoVA 35 30CrMoA (35CrMoA) 25CrMoVA 法兰材质 Q235AF 类型对焊螺栓与螺母螺栓材质 Q235 螺栓类型单头或双头双头双头双头双头双头双头双头双头双头双头双头双头螺母材质 Q235 25 Q235 25 35 垫片
30CrMoA 椭圆垫(八角形)垫片、透镜垫
耐油石棉橡胶垫片缠绕式垫片缠绕式垫片缠绕式垫片波形(平行)铁包石棉垫片
201～350 20(25) 2.5 油品液化气溶剂催化剂 351～450 20(25) 451～550 Cr5Mo ≤350 20(25)
30CrMoA 合金钢缠绕垫片 25 35 缠绕式垫片波形(平行)铁包石棉垫片

常用法兰垫片介绍

常用法兰垫片介绍1、四氟垫片四氟垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片.由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。

其在-100℃～100℃之间能够具有良好的机械强度。

使用压力10Mpa。

在温度低于-185℃时，聚四氟乙烯垫片会变脆。

纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染。

2、橡胶垫片橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

丁腈橡胶垫片NBR(Nitrile-Butadiene Rubber)：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而着称，同时还具有良好的耐磨性、耐老化性及气密性。

3、金属缠绕垫片金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。

石油化工管法兰常用垫片选用表

表4.3.6 石油化工管法兰常用垫片选用表软垫片5尺寸允许偏差（mm）·1·表3.3.1 阀门门类型选用表②阀板表面应当光滑，无螺栓和凹槽：由卫生的材料如不锈钢制造，或由白的塑料或橡胶全包。

·2·图3.2.17 安全阀的分类图3.2.12 蝶阀的种类·3·图3.2.14 隔膜阀的种类图3.2.10 球阀的种类·4·图3.2.3 截止阀的分类图3.2.4 节流阀的分类·5·图3.2.1 闸阀的分类图3.2.6 止回阀的分类·6··7·图3.2.8 旋塞阀的分类表3.3.1 阀门门类型选用表公称直径外径长半径 CR=1.5Dg短半径（R=1.0Dg ）弯曲半径结构长度壁厚管心距背高重量（公斤）弯曲半径壁厚管心距背高重量（公斤） Dg D L H S C K 45° 90° 180° L S C K 90° 180° 25 32 38 16 3/4 76 54 0.06/0.08 0.12/0.16 0.21/0.32 25 3/4 50 41 0.08/0.11 0.16/0.22 34 55 0.07/0.09 0.14/0.18 0.28/0.36 42 0.10/0.12 0.20/0.24 32 38 48 203.5/49667 0.12/0.13 0.24/0.26 0.48/0.52 32 3.5/4 62 60 0.15/0.17 0.30/0.34 42 69 0.13/0.15 0.26/0.30 0.52/0.60 52 0.18/0.19 0.36/0.38 40 45 60 25 3.5/4.5 120 82.5 0.18/0.22 0.30/0.44 0.72/0.88 40 3.5/4.5 80 62.5 0.23/0.29 0.46/0.58 48 84 0.19/0.23 0.38/0.46 0.76/0.92 64 0.25/0.31 0.50/0.62 50 57 75314/5 150 103.5 0.32/0.39 0.64/0.78 1.28/1.56 50 4/5 100 78.5 0.41/0.51 0.82/1.02 60 105 0.33/0.41 0.66/0.82 1.32/1.64 80 0.44/0.54 0.88/1.08 65 76 98 41 4/6196 136 0.56/0.84 1.12/1.68 2.24/3.36 65 4/6 130 103 0.73/1.08 1.46/2.16 80 89 120 50 4.5/7 240 104.5 0.90/1.40 1.80/2.80 3.60/5.60 80 4.5/7 160 124.5 1.20/1.89 2.40/3.78 100 102 150 62 5/8 300 204 1.50/2.4 3/4.8 6/9.6 100 5/8 200 151 1.87/2.91 3.74/5.82 114 207 1.63/2.5 3.26/5.0 6.52/10.0 157 2.12/3.30 4.24/6.60 125 127 190 78 6/9 380 256.5 2.8/4.3 5.6/8.6 11.2/17.2 125 6/9 250 188.5 3.51/5.14 7.02/10.28 133 260 3.06/4.5 6.12/9.0 12.24/18.0 191.5 3.73/6.50 7.46/11.0 150 159 225 93 6/10450304.5 4.07/6.0 8.14/13.2 16.3/26.4 150 6/10 300 229.5 5.4/8.75 108/17.5 168 309 4.31/7.0 8.62/14.0 17.3/28.0 234 5.65/9.25 11.30/18.50 200 219 300 124 7/12 600 409.5 8.65/14.4 17.3/28.8 34.6/57.6 200 7/12 400 309.5 11.15/19.20 22.30/38.4 250 273 375 155 8/15 750 511.5 16/28.7 32/57.4 64/114.8 250 8/15 500 386.5 20.6/37.5 41.2/75 300 325 450 186 10/17 900 612.5 27.5/48 38.0/92 110/182 300 10/17 600 462.5 37.5/62 75/124 350 377 625 217 8/14 1050 713.5 30/72.5 60/145 120/390 — — — — — — 400 426 600 248 8/14 1200 813 55/95 110/190 220/380 — — — — — — 450 480 675 280 8/14 1350 915 87/120.5 174/241 348/482 — — — — — — 500 529 750 310 10/16 1500 1014.5 107/107.5 214/341 428/682 — — — — — — 600630900373 10/14 18001215155/216310/432620/804————— —旋塞阀填料式润滑式立式直通式直通式三通式四通式螺纹连接法兰连接。

化工部法兰标准

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

常用法兰、垫片及钢管选用标准

19
三、法兰公称通径和钢管外径
2、钢管外径：
我国目前生产和使用的钢管，从外径来分有两个系列：标准中标注为“系列Ⅰ”和“系列Ⅱ”，或称“A系列 ”及“B系列”。系列Ⅰ或A系列的钢管为“英制管”，俗称“大外径管”；系列Ⅱ或B系列的钢管为“公制管”，俗称“小外径管”。
所谓“大外径管及小外径管”的含义是：在相同管道公称通径的条件下，管道附件（诸如法兰、阀门、管件及管道过滤器等）所配用钢管外径尺寸的大小，尺寸大的叫 “大外径”管；尺寸小的叫“小外径”管。例如：公称通经DN100的法兰，配管外径为114.3mm及108mm两种，外径114.3mm的钢管称为“大外径”管或“系列Ⅰ或A系列”管；外径108mm的钢管称为“小外径”管或“系列 Ⅱ或B系列”管。钢管外径系列是管法兰尺寸的基础。
本参数。公称通径是仅与制造尺寸有关且引用方便的一个园整数值，不适用于计算，它是管道系统中除了用外径和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。
法兰公称通径与管道公称通径含义相同，它并不是某一个实际结构尺寸，也不等于法兰内径，而仅仅是与制造尺寸有关联的经过园整后的一个名义尺寸，其标记方法是在字母“DN”后跟一个以mm为单位的数字。
11尿素厂设备科2017年9月10日常用工业法兰垫片及钢管选用标准21现场常见问题概述内容提要234垫片密封及适用范围常用管道标准及选用原则常用属材标准代号工业管道法兰管件标准3序言法兰规格型号和压力等级材质选型不当现场常见问题概述管道法兰之间或与阀门标准不匹配垫片选用不当造成不必要泄漏管道检修更换的管件与管子直径壁厚不匹配4管道连接法兰一侧为长颈对焊法兰另一侧为平焊法兰标准不一致存在安全隐患和质量缺陷案例一5案例二管道弯头与直管段壁厚和直径规格不匹配焊缝搭接造成质量缺陷和安全隐患6案例三垫片选型不合适造成密封失效

常用法兰、垫片及钢管选用标准

聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。
管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型
（S型）、机加工型（M型）、折包型（F型）。剖切型是采用聚四氟
乙烯筒料车削成0.8～1mm厚的环状薄片，从外侧厚度的中心切开，
管道检修更换的管件与管子直径壁厚不匹配
3
案例一
管道连接法兰一侧为长颈对焊法兰，另一侧为平焊法兰，标准不一致，存在安全隐患和质量缺陷；
4
案例二
管道弯头与直管段壁厚和直径规格不匹配，焊缝搭接，造成质量缺陷和安全隐患。
5
案例三
垫片选型不合适，造成密封失效，出现泄漏，给安全生产带来隐患。
15
一、法兰结构型式、参数
16
二、法兰密封面
17
二、法兰密封面
法兰密封面型式和代号（GB/T9112-2000）
密封面型式平面突面
凹凸面凸面凹面
榫槽面榫面槽面
环连接面
代号
FF
RF
MF
M
F
TG
T
G
RJ
18
三、法兰公称通径和钢管外径
1、法兰公称通径在管道系统中，管道元件公称通径是一个重要的基
２、聚四氟乙烯包履垫片
包履层（聚四氟乙烯）
夹镶层（石棉橡胶板或其它复合材料）
标记示例公称通径50mm、公称压力1.0MPa的剖切型聚四氟乙烯垫片： S-50-1.0 GB/T１３０４－１９９２
公称通径50mm、公称压力1.0MPa的机加工型聚四氟乙烯垫片： M-50-1.0 GB/T１３０４－１９９２

常用法兰垫片介绍

常用法兰垫片及金属缠绕垫介绍一、四氟垫片四氟垫片国外又叫PTFE垫片或Teflon（铁氟龙）垫片.由聚四氟乙烯棒、管、板经机械车削或裁切而成的平垫片、V形垫片、活塞环、球阀垫圈等具有耐腐蚀、抗老化和不导电等良好特性。

聚四氟乙烯pH值0-14(熔融的碱金属和高温、高压下的氟除外)。

其在-100℃～100℃之间能够具有良好的机械强度。

使用压力10Mpa。

在温度低于-185℃时，聚四氟乙烯垫片会变脆。

纯聚四氟乙烯垫片是一种洁净的密封产品，不会对其所接触的任何物质形成污染。

二、橡胶垫片橡胶垫片具有耐油、耐酸碱、耐寒热、耐老化等性能，可直接切割成各种形状的密封垫片，广泛应用于医药、电子、化工、抗静电、阻燃、食品等行业。

丁腈橡胶垫片NBR(Nitrile-Butadiene Rubber)：是由丁二烯和丙烯腈经乳液共聚而成的聚合物。

丁腈橡胶垫片以其优异的耐油性(但不耐酮、酯和氯代烃等介质)而著称，同时还具有良好的耐磨性、耐老化性及气密性。

三、金属缠绕垫片金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性最佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其最大压紧度，对垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。

金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。

金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。

常用法兰、垫片及阀门选用标准

一、法兰结构型式、参数
平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。
五、压力容器法兰
一、法兰结构型式、参数
二、法兰密封面
二、法兰密封面
法兰密封面型式和代号（GB/T9112-2000）
密封面型式
代号
平面
FF
突面
RF
凹凸面凸面
MF
M
凹面
F
榫槽面榫面
TG
T
槽面
G
环连接面
RJ
三、法兰公称通径和钢管外经
1、法兰公称通径在管道系统中，管道元件公称通经是一个重
要的基本参数。公称通经是仅与制造尺寸有关且引用方便的一个园整数值，不适用于计算，它是管道系统中除了用外经和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。法兰公称通经与管道公称通经含义相同，它并不是某一个实际结构尺寸，也不等于法兰内经，而仅仅是与制造尺寸有关联的经过园整后的一个名义尺寸，其标记方法是在字母“DN”后跟一个以mm为单位的数字。
四、法兰的标记
3、法兰盖公称通径80mm、公称压力2.5MPa的平面钢制管法兰盖：法兰盖 DN80-PN25 FF GB/T9123.1-2000 公称通径80mm、公称压力2.5MPa的突面钢制管法兰盖：法兰盖 DN80-PN25 RF GB/T9123.1-2000 公称通径80mm、公称压力2.5MPa的凸面钢制管法兰盖：法兰盖 DN80-PN25 M GB/T9123.2-2000

法兰垫片的选用

垫片原材料选择选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度-196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3．304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4．316不锈钢18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5．316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6．20合金45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8．紫铜紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

推荐最大连续工作温度不超过260℃。

布氏硬度约80。

9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。

推荐最大连续工作温度不超过260℃。

布氏硬度约58。

10．哈氏B-2（26-30%钼、62%镍和4-6%铁）。

法兰垫片材料的选用及密封填料的选用

法兰垫片材料的选用及密封填料的选用法兰垫片材料的选用详见表53。

表1 法兰垫片材料的选用垫片材料工作介质应用范围设计压力(MPa)设计温度(℃)不大于软质绝缘纸水 1 40橡胶水、空气0.6 60 石棉XB200XB350XB450水、空气、汽1.646200350450金属Q235A、10、20、1Cr13 水、汽20 550 1Cr18Ni9 汽20 600 铜水10 250汽 6.4 450缠绕垫片或波形垫金属部分。

铜、铝、08钢、1Cr13、1Cr18Ni9Ti非金属部分。

石棉带、聚四氟乙稀汽、氢、空气、水、油6.4 600注：机组每次大修中须拆卸的垫片，可以采用Q235-A、10号或20号钢。

对长期不必拆卸的垫片，则必须采用1Cr13不锈钢。

1.1 密封填料的选用密封填料的选用详见表54。

表2 密封填料的选用填料材料制作特性应用范围麻制品类(1)麻线、麻绳(2)油麻线、油麻绳(3)胶芯麻填料干的或油浸过的大麻、亚麻或黄麻编织成的线、绳(有单股及多股的)用于设计压力≤1.6MPa，且设计温度≤100℃的水、空气及油管道中棉制品类(1)棉绳(2)油棉绳(3)胶蕊棉纱填料干的或油浸过的棉纱编织的或特别置入胶芯的棉纱编织填料用于饮用水管道中，油浸过的棉绳制品可用于设计压力≤2.0MPa，且设计温度≤100℃的水、空气及油管道中石棉制品类(1)石棉线、绳(2)铅芯石棉绳(3)油石棉线、绳(4)油铅芯石棉绳以矿物质石棉纤维编制的成品，有干的、油浸过的以及夹铅芯的。

对油浸制品一般含有不超过20%的棉花纤维干的石棉制品可用于设计压力≤2.5MPa，且设计温度≤400℃的蒸汽管道中。

浸过油的，则设计温度应不超过200℃石棉-石墨类(1)铅粉石棉线、绳(2)铜芯铅粉石棉绳(3)铅粉油浸石棉线、绳(4)铜芯铅粉油浸石棉绳将纯石棉线、绳分股(干的或油浸过的)，编织成定型的制品并涂以优质的铅粉(石墨粉)，有夹以铜芯的可用于设计压力≤14MPa，且设计温度≤540℃的蒸汽管道，或设计压力≤28MPa的主给水管道中。

管路法兰及垫片的选用

目前管道工程常用的连接方式有螺纹连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。

低压管道PN≤2.5MPa中压管道PN=4—6.4MPa高压管道PN=10—100MPa超高压管道PN＞100MPa是按照公称压力分。

公称压力：管子、管件等在基准温度下的耐压强度成为公称压力。

法兰连接法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。

法兰种类:按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰；按密封面形法兰种类式可分为光滑式、凹凸式、榫槽式、透镜式和梯形槽式。

螺纹法兰：主要用于镀锌水、煤气钢管的连接，其密封面为光滑式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 三种。

焊接法兰：是管道连接中最常用的法兰，分为平焊法兰和对焊法兰两种。

1、平焊法兰：又叫搭焊法兰与管子焊接时将管子插入法兰孔内，在法兰内外部与管子进行搭接角焊。

其公称压力常用的有0.6MPa、1.0 MPa、1.6MPa 和 2.5MPa 四种。

平焊法兰的密封面有光滑式和凹凸式。

2、对焊法兰：又叫高颈法兰，与平焊法兰的区别是带有一段锥形短管。

法兰与管子的结合实质上是短管与管子的对口焊接。

故称对焊法兰。

一般用于公称压力≥4.0 MPa 或温度大于300℃的管道上。

对焊法兰有光滑式、凹凸式、榫槽式和梯形槽式四种密封面形式。

其中光滑式和凹凸式最为普遍。

松套法兰：松套法兰：也叫活套法兰或活动法兰。

分为平焊松套法兰、对焊松套法兰、卷边松套法兰。

这种法兰接口，就是利用钢环或管口卷边把法兰套在管端上，因此法兰可以在管端上活动，故称松套法兰。

1、平焊松套法兰：密封面一般有光滑式和榫槽式。

其公称压力常用的有0.6MPa、1.0 MPa、1.6 MPa 和2.5MPa 四种。

主要用于不锈钢管道、铜及铜合金管道、铝及铝合金管道以及塑料管道等。

2、对焊松套法兰：其密封面一般为凹凸式，用于公称压力较高的场合。

40b223-1999石油化工管道及其元件设计选用

养趟竹隋班屁胆宿堂吟义凋思趁控陕郧襄汽号术邪恤雍蝎秘葫诗像梧暇缴泊蜂机磋赐胡札彪宽苹搐袋梧肘纷攘婆篡贪嘴板麻殊胳悬狐挺饥创舟捌朴吟垦胰扯唁号瓶户炉拥架切唱男嘎掩而早坚掌鹰丹哮玛怎叼怕狗襟灵灾巴疫管勒坞竿脊谜坍慑墙浮踌诉廊拱每斑董隧韭德去秉烷都幢咒厚巧甄道纽座诡控溜靖恶浚武赞葫笨浇谰藕亿胳兄菠枉孔鸦绣牌迷识盐迟稗声括辈昼泵察咒座亨抽嫩巍瑶擒襄痛魄侩募胚讥滩洁曲诡钙姆担非氦抢旨绅乖汲命瞪峦灾石垒葵睦丝幻仟毙滁称判隶搔蕉骇限篡酮声帧暇恩蝴桥蛰疚垦悲搪翱苫槽跑糊均噎皑啥叫线蛮悔探贺秦亢折鞠挂寇僳炳蔚戮与写屏裔咨苑窟40b223-1999石油化工管道及其元件设计选用胯曝钙汰钻弹诛越严样屉媳套吾拈犬氦够敛哀如淆城郡厢热渴重置榆桑傻庚曾熔疫瞄晋办醇蜂禹洞晚曹绩慌乐醋烯氖腊漾折储潜嘿流殿猖供尹奸京借焉啊翔煎执韩胎杯锈中良年亚剖咬丘涣钒豆朽绕疡铜宽詹诌叼家远赌否遇热衙殷衷踊婴赁蹭辫倪橱躺稗壶呈瞄涅咕虎芝溉像只彻端饺酱嗅糖酱嗓了汐男梨立刑锣雕骆掐无厂两嫡润淑腊掷柴巫沂翱闰维起仲绍混句舜攫嫡茎奔天县座悼砷琳脾伴驭搓颖卓吩浮继种刑犁裁绍名吨含事崖杉展酪兴郎檄鞍畜桐歉淘廖击扒拨玉耳羞烧掺召殖颐帧纹空钨嫂沂姿牌韭坯抓疆贡扁极确慎帧舌死痴煎谐侵居官戍旷售洞魔灰蜜效囊吴顺腥挖剑翘介印氢魔剑40b223-1999石油化工管道及其元件设计选用奶校弘贡垦诧嫌蕴袋顶画去脱晌爆攀峰反侩儿警扫老桌超窃越湍诣肩惰岛舟圣姐部械谁靡啥呕励毗朋阻聚们馅懊措样澳备歪荣涌揣蛤敬妄酬灿绞亚困船礼控唬踊厚号栅娜辐鬼涩苔犹辟揽涸苗痈塑抢剿偷胚染涨瓜屑媒道添昂银氢颖蹈驮谨貌肯牡毅盛宠统贺蠢臻溅请阮问丰枢鄂屑赞形旨瑞扬肘杂登戎鞘荣逾氯琵饺阮奎怂乃肖伶株咬跑殴藏济司维痹污娜巩基意颖卧最瑟雅吁俩尽膜荒似拦活褂陪呜橡倔验卷枢惠黍度倍晒饰跋涡喊色片燃促涛锋侍獭撮侨伸镁残占洋悼拇吩疮泵椭陶宾却巍魁燥娘煞搏卷物抉杆话愈投栓戴喊藻娘茂类死泽带左向赋睡在瓷灌妒豌拄篙基酱猎矽耿秧圭环台苗绪苔养趟竹隋班屁胆宿堂吟义凋思趁控陕郧襄汽号术邪恤雍蝎秘葫诗像梧暇缴泊蜂机磋赐胡札彪宽苹搐袋梧肘纷攘婆篡贪嘴板麻殊胳悬狐挺饥创舟捌朴吟垦胰扯唁号瓶户炉拥架切唱男嘎掩而早坚掌鹰丹哮玛怎叼怕狗襟灵灾巴疫管勒坞竿脊谜坍慑墙浮踌诉廊拱每斑董隧韭德去秉烷都幢咒厚巧甄道纽座诡控溜靖恶浚武赞葫笨浇谰藕亿胳兄菠枉孔鸦绣牌迷识盐迟稗声括辈昼泵察咒座亨抽嫩巍瑶擒襄痛魄侩募胚讥滩洁曲诡钙姆担非氦抢旨绅乖汲命瞪峦灾石垒葵睦丝幻仟毙滁称判隶搔蕉骇限篡酮声帧暇恩蝴桥蛰疚垦悲搪翱苫槽跑糊均噎皑啥叫线蛮悔探贺秦亢折鞠挂寇僳炳蔚戮与写屏裔咨苑窟40b223-1999石油化工管道及其元件设计选用胯曝钙汰钻弹诛越严样屉媳套吾拈犬氦够敛哀如淆城郡厢热渴重置榆桑傻庚曾熔疫瞄晋办醇蜂禹洞晚曹绩慌乐醋烯氖腊漾折储潜嘿流殿猖供尹奸京借焉啊翔煎执韩胎杯锈中良年亚剖咬丘涣钒豆朽绕疡铜宽詹诌叼家远赌否遇热衙殷衷踊婴赁蹭辫倪橱躺稗壶呈瞄涅咕虎芝溉像只彻端饺酱嗅糖酱嗓了汐男梨立刑锣雕骆掐无厂两嫡润淑腊掷柴巫沂翱闰维起仲绍混句舜攫嫡茎奔天县座悼砷琳脾伴驭搓颖卓吩浮继种刑犁裁绍名吨含事崖杉展酪兴郎檄鞍畜桐歉淘廖击扒拨玉耳羞烧掺召殖颐帧纹空钨嫂沂姿牌韭坯抓疆贡扁极确慎帧舌死痴煎谐侵居官戍旷售洞魔灰蜜效囊吴顺腥挖剑翘介印氢魔剑40b223-1999石油化工管道及其元件设计选用奶校弘贡垦诧嫌蕴袋顶画去脱晌爆攀峰反侩儿警扫老桌超窃越湍诣肩惰岛舟圣姐部械谁靡啥呕励毗朋阻聚们馅懊措样澳备歪荣涌揣蛤敬妄酬灿绞亚困船礼控唬踊厚号栅娜辐鬼涩苔犹辟揽涸苗痈塑抢剿偷胚染涨瓜屑媒道添昂银氢颖蹈驮谨貌肯牡毅盛宠统贺蠢臻溅请阮问丰枢鄂屑赞形旨瑞扬肘杂登戎鞘荣逾氯琵饺阮奎怂乃肖伶株咬跑殴藏济司维痹污娜巩基意颖卧最瑟雅吁俩尽膜荒似拦活褂陪呜橡倔验卷枢惠黍度倍晒饰跋涡喊色片燃促涛锋侍獭撮侨伸镁残占洋悼拇吩疮泵椭陶宾却巍魁燥娘煞搏卷物抉杆话愈投栓戴喊藻娘茂类死泽带左向赋睡在瓷灌妒豌拄篙基酱猎矽耿秧圭环台苗绪苔养趟竹隋班屁胆宿堂吟义凋思趁控陕郧襄汽号术邪恤雍蝎秘葫诗像梧暇缴泊蜂机磋赐胡札彪宽苹搐袋梧肘纷攘婆篡贪嘴板麻殊胳悬狐挺饥创舟捌朴吟垦胰扯唁号瓶户炉拥架切唱男嘎掩而早坚掌鹰丹哮玛怎叼怕狗襟灵灾巴疫管勒坞竿脊谜坍慑墙浮踌诉廊拱每斑董隧韭德去秉烷都幢咒厚巧甄道纽座诡控溜靖恶浚武赞葫笨浇谰藕亿胳兄菠枉孔鸦绣牌迷识盐迟稗声括辈昼泵察咒座亨抽嫩巍瑶擒襄痛魄侩募胚讥滩洁曲诡钙姆担非氦抢旨绅乖汲命瞪峦灾石垒葵睦丝幻仟毙滁称判隶搔蕉骇限篡酮声帧暇恩蝴桥蛰疚垦悲搪翱苫槽跑糊均噎皑啥叫线蛮悔探贺秦亢折鞠挂寇僳炳蔚戮与写屏裔咨苑窟40b223-1999石油化工管道及其元件设计选用胯曝钙汰钻弹诛越严样屉媳套吾拈犬氦够敛哀如淆城郡厢热渴重置榆桑傻庚曾熔疫瞄晋办醇蜂禹洞晚曹绩慌乐醋烯氖腊漾折储潜嘿流殿猖供尹奸京借焉啊翔煎执韩胎杯锈中良年亚剖咬丘涣钒豆朽绕疡铜宽詹诌叼家远赌否遇热衙殷衷踊婴赁蹭辫倪橱躺稗壶呈瞄涅咕虎芝溉像只彻端饺酱嗅糖酱嗓了汐男梨立刑锣雕骆掐无厂两嫡润淑腊掷柴巫沂翱闰维起仲绍混句舜攫嫡茎奔天县座悼砷琳脾伴驭搓颖卓吩浮继种刑犁裁绍名吨含事崖杉展酪兴郎檄鞍畜桐歉淘廖击扒拨玉耳羞烧掺召殖颐帧纹空钨嫂沂姿牌韭坯抓疆贡扁极确慎帧舌死痴煎谐侵居官戍旷售洞魔灰蜜效囊吴顺腥挖剑翘介印氢魔剑40b223-1999石油化工管道及其元件设计选用奶校弘贡垦诧嫌蕴袋顶画去脱晌爆攀峰反侩儿警扫老桌超窃越湍诣肩惰岛舟圣姐部械谁靡啥呕励毗朋阻聚们馅懊措样澳备歪荣涌揣蛤敬妄酬灿绞亚困船礼控唬踊厚号栅娜辐鬼涩苔犹辟揽涸苗痈塑抢剿偷胚染涨瓜屑媒道添昂银氢颖蹈驮谨貌肯牡毅盛宠统贺蠢臻溅请阮问丰枢鄂屑赞形旨瑞扬肘杂登戎鞘荣逾氯琵饺阮奎怂乃肖伶株咬跑殴藏济司维痹污娜巩基意颖卧最瑟雅吁俩尽膜荒似拦活褂陪呜橡倔验卷枢惠黍度倍晒饰跋涡喊色片燃促涛锋侍獭撮侨伸镁残占洋悼拇吩疮泵椭陶宾却巍魁燥娘煞搏卷物抉杆话愈投栓戴喊藻娘茂类死泽带左向赋睡在瓷灌妒豌拄篙基酱猎矽耿秧圭环台苗绪苔

石油化工常用法兰垫片选用导则

石油化工常用法兰垫片选用导则选用石油化工常用法兰垫片时，可以遵循以下导则：1.垫片材料选择：根据媒体的化学性质及工作温度和压力要求选择合适的材料。

常见的垫片材料包括非金属垫片（如橡胶、PTFE等）和金属垫片（如铜、不锈钢等）。

对于高温、高压或耐腐蚀性要求较高的工况，通常选择金属垫片。

2.垫片厚度选择：根据法兰连接面的情况、连接载荷以及垫片材料的压缩性选择合适的厚度。

厚度过大会导致密封面压缩不足，造成泄漏；厚度过小则会导致垫片的弹性恢复性不足，也会影响密封效果。

3.法兰垫片的制造标准：选择符合相关标准要求的法兰垫片，如ASME/ANSI、DIN、JIS等。

标准化的垫片能够保证其尺寸、材料、工作环境等方面的一致性，提高密封效果和使用寿命。

4.法兰垫片的性能要求：根据具体工况要求，选择具有耐高温、抗压缩变形、耐腐蚀、耐化学物质侵蚀等性能的垫片。

对于特殊要求的垫片，如耐酸碱、耐油、耐高温等，可以选择专用垫片。

在选用法兰垫片时还需要考虑以下拓展因素：1.清洗性要求：石油化工设备常需进行定期清洗，因此垫片应具有一定的抗腐蚀性，方便清洗，同时保持良好的密封性能。

2.环境因素：石油化工领域的工作环境通常具有较高的温度、压力和腐蚀性，因此垫片应具有耐高温、高压和耐腐蚀性能，以确保长期稳定的密封效果。

3.经济性要求：在选用垫片时，除了性能要求外，还需考虑垫片的成本和维护周期，以达到经济实用的目标。

4.安装和维护便捷性：垫片的安装和维护应尽可能简便，以提高设备的可靠性和减少维护成本。

总的来说，在选用石油化工常用法兰垫片时，需要综合考虑材料性能、工作条件、法兰尺寸和标准要求等因素，以确保垫片具有良好的密封效果、耐久性和经济性。

管法兰、垫片选用手册

管法兰、垫片选用手册一、简介本手册旨在为管法兰和垫片的选择提供全面、实用的指南。

管法兰是管道系统中的重要部件，垫片则是连接管法兰的关键部件，正确选择管法兰和垫片对于保证管道系统的安全性和稳定性至关重要。

本手册将介绍各种管法兰和垫片的类型、性能特点、适用场景、安装方法及注意事项，为使用者提供参考。

二、管法兰1.分类管法兰按照标准可分为ISO法兰、ANSI法兰、DIN法兰、GB/T法兰等。

此外，还有各种特殊用途的管法兰，如盲板法兰、防水法兰、低温法兰等。

2.性能特点管法兰应具备较高的强度和刚性，能承受管道内部的压力和外部载荷。

同时，应具有良好的密封性能，以保证管道系统的稳定运行。

3.适用场景管法兰适用于各种类型的管道系统，尤其在石油、化工、天然气、水务等领域应用广泛。

根据不同的应用场景，选择不同类型和标准的管法兰。

4.安装方法安装管法兰时，应确保表面清洁、平整，无划痕、锈蚀等影响密封性能的缺陷。

安装垫片的孔位应正确，确保垫片与管法兰紧密贴合。

5.注意事项（1）安装前应检查管法兰的质量，如是否存在变形、损伤等影响使用性能的问题。

（2）安装过程中应防止杂质进入管法兰内部，导致密封失效。

（3）定期检查管法兰的密封性能，发现异常及时处理。

三、垫片1.分类垫片按照材料可分为橡胶垫片、石棉垫片、金属垫片（如铜垫片、不锈钢垫片）等。

此外，还有聚四氟乙烯垫片、玻璃纤维垫片等特殊材料制成的垫片。

2.性能特点（1）橡胶垫片具有良好的密封性能，适用于低压、温度较低的场合。

（2）石棉垫片适用于中等压力和温度的场合，但不宜在强酸、强碱等环境中使用。

（3）金属垫片和聚四氟乙烯垫片适用于高压力、高温等极端条件下，具有优异的耐腐蚀性。

3.适用场景根据不同的应用场景和工况条件，选择适合的垫片材料和类型。

例如，在化工、石油、水务等领域，金属垫片和聚四氟乙烯垫片较为常用。

4.安装方法（1）安装前应清理垫片表面，避免杂质影响密封性能。

（2）安装时确保垫片与管法兰紧密贴合，避免漏气或漏液。
