一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。
一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。
简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。
双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。
1、控开关接线柱一般标有'L'，'L1'，'L2'。
当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。
2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。
3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。
4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。
5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。
三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。
大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。
零线去灯，火线进开关。
四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。
一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。
零线进插座的N，地线进接地。
开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。
开关的L1出去进灯上面。
这种接线方式就是一开五孔，开关控制灯，插座也有电。
单控、双控以及三控开关高清接线图，电工收藏！
单控、双控以及三控开关高清接线图，电工收藏！
一般我们熟知的有单控、双控以及三控开关。
单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
电老虎网（电气产品“选型、预算、询价、采购”首选平台）
双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。
通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。
电老虎网（电气产品“选型、预算、询价、采购”首选平台）
三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。
如果没有的话，可以用双开代替。
本期，电老虎网（电气产品“选型、预算、询价、采购”首选平台）将分享多种常见的开关接线图，欢迎收藏，留以备用。
下面小编给大家分享一些，自己收藏的建筑行业资料，希望对你有帮助。

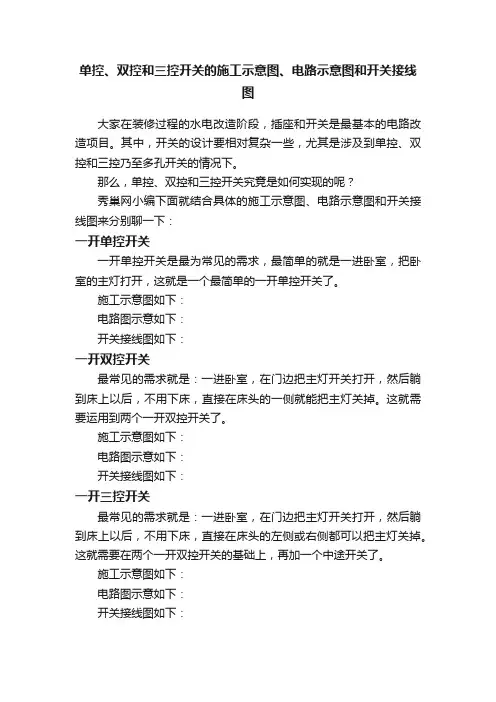

单控、双控和三控开关的施工示意图、电路示意图和开关接线图
单控、双控和三控开关的施工示意图、电路示意图和开关接线
图
大家在装修过程的水电改造阶段，插座和开关是最基本的电路改造项目。
其中，开关的设计要相对复杂一些，尤其是涉及到单控、双控和三控乃至多孔开关的情况下。
那么，单控、双控和三控开关究竟是如何实现的呢？
秀巢网小编下面就结合具体的施工示意图、电路示意图和开关接线图来分别聊一下：
一开单控开关
一开单控开关是最为常见的需求，最简单的就是一进卧室，把卧室的主灯打开，这就是一个最简单的一开单控开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开双控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的一侧就能把主灯关掉。
这就需要运用到两个一开双控开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的左侧或右侧都可以把主灯关掉。
这就需要在两个一开双控开关的基础上，再加一个中途开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关又叫一开多控开关，所谓“多”的意思，就是可以在很多个地方控制同一盏灯，理论上，“多”可以做到无穷个，哪怕是分别在100个地方分别安装一个开关来控制同一盏灯都没问题的，不过，这种情况下，需要用到2个一开双控开关和100-2=98个中途开关而已。
最全的开关接线图，单控、双控、三控都在这里，老电工都收藏了
最全的开关接线图，单控、双控、三控都在这里，老电工都收
藏了
作为一名电工，日常中各种各样的开关线路几乎都会遇到，为了大家更容易看懂各种开关的线路，今天给大家整理了各种开关线路图方便大家了解学习。
一、一开单控开关接线图
打开今日头条，查看更多图片
二、二三开连体单控开关接线图
三、四开连体单控开关接线图
四、一开五孔单控插座接线图
五、二开五孔单控插座接线图
六、一开双控开关接线图
七、二三开单控开关接线图
八、四开单控开关接线图
九、一开五孔单控插座接线图
十、二三开双控开关接线图
十一、一开多控开关接线图
十二、两开多控开关接线图
十三、三开多控开关接线图。
一灯单控、双控、三控、四控的实物图解,需要的拿去
今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。
单控

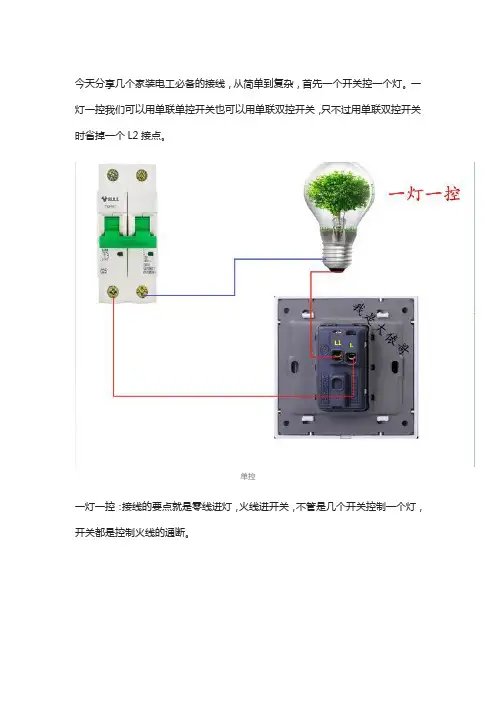

一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。
一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。
一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。
一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。
一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。
如上图插座的L点接的单联双控的L点，这种接法不控制插座。
第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。
