火力发电厂概述、组成

火力发电厂概述火力发电按其作用分单纯供电的和既发电又供热的。

按原动机分汽轮机发电、燃气轮机发电、柴油机发电。

按所用燃料分，主要有燃煤发电、燃油发电、燃气发电。

火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高中压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入低压缸，推动汽轮机旋转，带动发电机转子（电磁场）旋转，定子线圈切割磁力线，发出电能，再利用升压变压器，升到系统电压，与系统并网，向外输送电能。

所以火力发电系统就主要由燃烧系统(以锅炉为核心)、汽水系统(主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成)、电气系统(以汽轮发电机、主变压器等为主)、控制系统等组成。

依次实现了化学能转换为热能，热能转换为机械能，机械能转换为电能的过程。

1火力发电厂的主要设备1.1锅炉：1.1.1锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.1.2锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

1.1.3锅炉的分类：锅炉有多种分类方法，主要的分类方法有：1.1.3.1按用途分类：发电锅炉：是指用于火力发电的锅炉。

火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。

锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。

火力发电厂设备及生产运行介绍

火力发电厂设备及生产运行介绍1. 简介火力发电厂是利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的电力生产设施。

火力发电厂通常由多个设备组成，包括锅炉、汽轮机、发电机、冷却塔、输电系统等。

2. 主要设备介绍2.1 锅炉锅炉是火力发电厂最关键的设备之一，主要用于将燃料燃烧产生的热能转化为蒸汽。

蒸汽的压力和温度决定了最终发电机组的出力。

锅炉通常由燃烧器、炉膛、水冷壁、过热器等部件组成，其运行稳定性对整个发电厂的正常运行至关重要。

2.2 汽轮机汽轮机是火力发电厂中的动力机械，其作用是将由锅炉产生的高温高压蒸汽转化为旋转机械能。

汽轮机通常由高压缸、中压缸、低压缸等级联组成，通过蒸汽的膨胀驱动转子旋转，产生机械功。

汽轮机的转速和功率输出对整个发电系统的运行效率有着重要影响。

2.3 发电机发电机是将汽轮机输出的机械功转化为电能的设备，也是火力发电厂中的核心设备之一。

发电机通过感应电流产生磁场，利用磁场与转子的相对运动产生电流，最终将机械功转化为电能。

发电机的额定功率和电压决定了发电厂的发电能力和对外输电能力。

2.4 冷却塔冷却塔主要用于将汽轮机中的蒸汽冷却成水，保证循环使用。

在火力发电厂中，常见的冷却方法包括湖水冷却、江河冷却和湿冷却塔等。

冷却塔的设计和运行对于保证发电厂的热效率和环保要求至关重要。

2.5 输电系统输电系统是将火力发电厂产生的电能输送到用户端的一系列设备和装置。

这包括变电站、变压器、高压输电线路等。

输电系统的稳定性和安全性是保证电能传输质量和可靠性的关键。

3. 生产运行流程火力发电厂的生产运行流程通常包括以下几个主要步骤：1.燃料供给：火力发电厂使用各种不同的燃料，如煤炭、天然气、燃油等。

燃料供给系统将燃料输送到锅炉中进行燃烧。

2.锅炉燃烧：燃料在锅炉中经过燃烧反应，产生高温高压的燃烧气体，同时将水加热转化为蒸汽。

3.汽轮机发电：蒸汽由锅炉送入汽轮机，蒸汽的膨胀驱动汽轮机转动，产生机械功。

汽轮机通过轴将机械功传给发电机。

火力发电厂介绍

风机的作用下通过烟囱排入大气。助燃用的空气
由送风机送入装设在尾部烟道上的空气预热器内，利用热烟气加热空气。这样，一方面除使进入锅炉的空气温度提高，易于煤粉的着火和燃烧外，另一方面也可以降低排烟温度，提高热能的利用率。从空气预热器排出的热空气分为两股：一股去磨煤机干燥和输送煤粉，另一股直接送入炉膛助燃。燃煤燃尽
高压加热器，经过加热后的热水打入锅炉，再过
0c12f2c EBET
热器中把水已经加热到过热的蒸汽，送至汽轮机作功，来自样周而复始不断的作功。在汽水系统中
的蒸汽和凝结水，由于疏通管道很多并且还要经过许多的阀门设备，这样就难免产生跑、冒、滴、漏等现象，这些现象都会或多或少地造成水的损失，因此我们必须不断的向系统中补充经过化学处理过的软化水，这些补给水一般都补入除氧器中。燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、
217,564,783.55 万千瓦小时，比上年同期增长了 16.04% 。 8 月份的火电发电量最高，为 23,904,609.94 万千瓦小时，同比增长了 10.19%。
我们必须不断的向系统中补充经过化学处理过
的软化水，这些补给水一般都补入除氧器中。
基本原理
汽水系统
火力发电厂的汽水系统是由锅炉、汽轮机、
烟气经过电除尘脱出粉尘再将烟气送至脱硫装
0c12f2c EBET
置，通过石浆喷淋脱出流的气体经过吸风机送到
烟筒排人天空。发电系统
发电系统是由副励磁机、励磁盘、主励磁机
（备用励磁机）、发电机、变压器、高压断路器、
升压站、配电装置等组成。发电是由副励磁机（永磁机）发出高频电流，副励磁机发出的电流经过励磁盘整流，再送到主励磁机，主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电

火电厂简介

二、生产流程火电厂的种类虽很多，但从能量转换的观点分析，其生产过程却是基本相同的，概括地说是把燃料（煤）中含有的化学能转变为电能的过程。

整个生产过程可分为三个阶段：①燃料的化学能在锅炉中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；包括输煤、制粉、锅炉与燃烧、风烟系统、灰渣系统等环节。

燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如下图（l）运煤。

电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og／kw.h计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。

因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g／kw·h左右，所以用煤量会更大。

据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。

为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。

（2）磨煤。

用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到锅炉间的原煤仓。

煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的一次风烘干并带至粗粉分离器。

在煤粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。

（3）锅炉与燃烧。

煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。

自输煤系统输煤皮带②锅炉产生的蒸汽进入汽轮机，推动汽轮机旋转，将热能转变为机械能，称为汽水系统；由锅炉, 汽轮机, 凝汽器, 除氧器, 加热器等构成主要包括:给水系统冷却水系统补水系统火电厂的汽水系统由锅炉、汽轮机、凝汽器、除氧器、加热器等设备及管道构成，包括凝给水系统、再热系统、回热系统、冷却水（循环水）系统和补水系统，如下图（1）给水系统。

火力发电厂简介

火力发电厂概况----贺秋良贺秋良火电厂简介安全部韩冬青发电厂的类型和特点一、发电厂的分类火电厂、水电厂、核电厂、燃气轮机发电、风力、火电厂水电厂核电厂燃气轮机发电风力生物发电、潮汐发电等二、火力发电厂燃料：煤、石油、天然气燃料煤石油天然气燃煤电厂分为：凝汽式电厂（发电）热电厂（既发电又供热）火电厂的分类按照发电功率分：中小型电厂：25MW，50MW，100MW,125MW，135MW等；中小厂,等；大型电厂：200MW、300MW、600MW、1000MW等。

按锅炉容量分：按主蒸汽压力分：按主蒸汽压力分小型锅炉D＜220t/h 中压锅炉P=3.825MPa 中型锅炉D=220-410t/h 高压锅炉P=9.807MPa/高压锅炉大型锅炉D≥670t/h 超高压锅炉P=13.7MPa300MW D=1025t/h亚临界压力P=17.65MPa 600MW D=2000t/h超临界压力P=25.4MPa临界压力为：22.13MPa 相应的临界温度为：374.15℃按汽水流式火电厂的分类按汽水流动方式分：汽包炉（自然循环锅炉)—中小型锅炉直流炉（强制循环锅炉）－大型锅炉按燃烧方式分按燃烧方式分：煤粉炉链条炉循环流化床(CFB)可烧劣质煤循环流化床(CFB)按冷却方式：空冷、水冷电厂主要系统设备上煤系统汽轮机和发电机锅炉示意图火力发电厂动力部分一、电厂三大主机锅炉：化学能热能炉化学能汽轮机：热能机械能发电机：机械能电能二、辅机二辅水处理设备、输煤及制粉设备、灰渣设备、送引风机水处理设备输煤及制粉设备灰渣设备送引风机脱硫设备、各种泵、汽机辅机（如高、低压加热器）等燃煤电厂简介燃煤电厂主要是用磨煤机将煤磨成煤粉，通过给粉机与一次风混合后喷到锅炉的炉膛中燃烧过给粉机与次风混合后喷到锅炉的炉膛中燃烧，把汽包（位于锅炉顶）中的水加热成蒸汽，蒸汽经过进一步加热成过热蒸汽后，冲转汽轮机，汽经过进步加热成过热蒸汽后冲转汽轮机带动发电机发电，发出的电一部分电厂自己使用（厂用电）一部分送入电网（厂用电），一部分送入电网。

火力发电厂的组成

火力发电厂的组成
一、燃烧系统
燃烧系统是火力发电厂的核心部分，其主要功能是将燃煤或燃油等燃料进行充分燃烧，产生高温高压的烟气。

燃烧系统主要包括燃烧室和制粉系统两个部分。

燃烧室是燃料燃烧的地方，其内部结构设计需要考虑火焰的稳定性和热效率。

制粉系统则是将原煤磨成煤粉，以便于在燃烧室中进行燃烧。

二、汽轮机
汽轮机是火力发电厂中的重要设备之一，其主要功能是将高温高压的蒸汽转化为机械能，从而驱动发电机发电。

汽轮机主要包括进汽机构、调节气阀、叶轮、导叶、喷嘴等部件。

其中，进汽机构的作用是控制进入汽轮机的蒸汽流量，调节气阀的作用是调节蒸汽的压力和流量，叶轮和导叶的作用是将蒸汽的动能转化为机械能，喷嘴的作用是将蒸汽的热能转化为动能。

三、发电系统
发电系统是火力发电厂中的主要产出系统之一，主要包括发电机和励磁系统等设备。

发电机的作用是将汽轮机转动的机械能转化为电能，励磁系统的作用是提供发电机转子所需要的励磁电流，保持发电机的正常运行。

四、冷却系统
冷却系统是火力发电厂中的重要辅助系统之一，其主要功能是将发电机的热量带走，保持其正常运行。

冷却系统主要包括水冷和风冷两种方式，其中水冷方式又可以分为自然循环和强制循环两种形式。

五、控制系统
控制系统是火力发电厂中的重要组成部分之一，其主要功能是对整个发电厂的设备进行监测和控制，保证其正常运行。

控制系统主要包括自动化仪表和控制系统设备等，可以对设备的运行状态进行实时监测和记录，同时也可以对设备的运行参数进行调节和控制。

火力发电厂概述

火力发电厂概述1. 引言火力发电厂是一种通过燃烧煤炭、石油、天然气等燃料产生能量的发电设施。

它们被广泛应用于许多国家，作为主要的电力来源。

本文将对火力发电厂的概述进行详细介绍。

2. 火力发电厂的工作原理火力发电厂通过将燃料燃烧产生的热能转化为电能。

其工作原理如下：1.燃料燃烧：火力发电厂使用煤炭、石油或天然气等燃料。

燃料在锅炉中燃烧产生高温烟气。

2.锅炉：烟气通过锅炉，将锅炉中的水加热转化为高温高压的蒸汽。

3.蒸汽涡轮机：高温高压的蒸汽进入蒸汽涡轮机中，使涡轮旋转。

4.发电机：涡轮的旋转驱动发电机转动，将机械能转化为电能。

5.冷却系统：在蒸汽通过涡轮后，通过冷凝器将蒸汽冷却为液态水，再次进入锅炉循环。

3. 火力发电厂的组成部分火力发电厂由以下几个主要组成部分构成：3.1 锅炉系统锅炉系统是火力发电厂的重要组成部分。

它包括了燃料供给系统、燃烧器、锅炉本体和辅助设备等。

锅炉系统的主要作用是将燃料燃烧产生的热能转移到锅炉内的水中，使水加热为蒸汽。

3.2 主蒸汽路径系统主蒸汽路径系统是将锅炉中的高温高压蒸汽输送到蒸汽涡轮机中的系统。

它包括主蒸汽管道、蒸汽阀门、过热器和再热器等。

3.3 涡轮发电机组涡轮发电机组由蒸汽涡轮机和发电机组成。

蒸汽涡轮机将蒸汽的能量转化为机械能，驱动发电机旋转产生电能。

3.4 冷却系统冷却系统的作用是将蒸汽经过涡轮后冷却为液态水，再次回到锅炉系统进行循环。

冷却系统通常包括冷凝器、循环水泵和冷却塔等设备。

4. 火力发电厂的优势与劣势4.1 优势•稳定可靠: 火力发电厂可以提供稳定可靠的电力供应，不受天气条件的限制。

•适应性强: 火力发电厂可以使用多种不同的燃料，适应能源市场的需求变化。

•灵活性: 火力发电厂可以快速启动和停机，适应电力需求的变化。

4.2 劣势•环境污染: 火力发电厂排放大量的温室气体和其他污染物，对环境造成负面影响。

•耗能较高: 火力发电厂需要大量的燃料来产生电力，这导致资源的消耗和能源的浪费。

火力发电厂总体介绍

发电厂总体介绍
song
song
1
目录
一、发电厂概述二、火力发电厂分类三、火力发电厂主要设备介绍四、火力发电厂的三大系统
一、发电厂概述
（1）发电厂（power plant）又称发电站，是将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂。
（2）发电厂分类：火力、水力、风能、光伏、核电，还有地热、潮汐等。
通讯管理机 ECM5908
后台服务器
1、燃料、燃烧系统：包括输煤、磨煤、锅炉与燃烧、风烟系统、灰渣系统等环节。
自输煤系统输煤皮带煤斗
冷空气送风机
煤
空气预热器
磨煤
热空气热
机
空
气
经烟囱排向大气除尘器引风机
煤粉排粉风机
冲灰水
锅炉
烟气细灰
炉渣
灰渣泵至灰场
2、汽水系统：由锅炉, 汽轮机, 凝汽器, 除氧器, 加热器等构成。主要包括:给水系统、冷却水系统、补水系统。
轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械能转变成电能。
化学能 (燃料)
锅炉蒸汽
发电机
热能
机械能
song
电能
（4）火电厂生产流程示意图
二、火电厂的分类Ⅰ
（1）按燃料分类：燃煤发电厂 (煤) 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) 燃气发电厂 (天然气、煤气等) 余热发电厂 (工业余热、垃圾或工业废料) 生物发电厂 (桔杆、生物肥料)
2、汽轮机本体：是完成蒸汽热能转换为机械能的汽轮机组的基本部分，即汽轮机本身。它与回热加热系统、调节保安系统、油系统、凝汽系统以及其他辅助设备共同组成汽轮机组。汽轮机本体由固定部分（静子）和转动部分（转子）组成。固定部分包括汽缸、隔板、喷嘴、汽封、紧固件和轴承等。转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机械能的通流部分。汽缸是约束高压蒸汽不得外泄的外壳。

火力发电厂整体介绍资料

song
11
热电厂（热电联产）
❖ 与火电厂不同的是热电厂中将部分作了功的蒸汽从汽轮机中段抽出供给电厂附近的热用户，减少了凝汽器中的热量损失，使电厂的效率提高到60％～70 ％。热电联产比热电分产可节约能源30％左右。
song
12
联合循环电厂
❖ 高作功能力的燃气（1000℃以上）在燃气轮机中做功，其排气在余热锅炉中产生中等作功能力的蒸汽（500℃以上），驱动汽轮机继续做功，其低作功能力的抽汽或排汽用于工业或生活用汽用热，形成联合循环热电联产。其总的能源利用率可达80％～90 ％（理论极限为93％）。
song
5
电厂原理
化学能 (燃料)
锅炉蒸汽
发电机
热能
机械能
song
电能
6
song
7
火力发电厂特点
与水电厂和其他类型的电厂相比，火电厂有如下特点：
（1）火电厂布局灵活，装机容量的大小可按需要决定。（2）火电厂建造工期短，一般为水电厂的一半甚至更短。一次性建造投资
少，仅为水电厂的一半左右。（3）火电厂耗煤量大，目前发电用煤约占全国煤碳总产量的25％左右，加
song
3
各类型发电所占比例（2014）
70.00% 60.00%
65.40%
50.00%
40.00%
30.00%
20.00%
10.00%
0.00%
火电
23% 水电
系列1
7% 风电
2.30% 光伏
50% 核电
0.80% 其它
song
4
火力发电厂概述
❖ 火力发电厂是利用化石燃料燃烧释放的热能发电的动力设施，包括燃料燃烧释热和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。主要有蒸汽动力发电厂、燃气轮机发电厂、内燃机发电厂几种类型.

火力发电厂概述

一火力发电厂概述1.火力发电厂的生产过程燃料进入炉膛后燃烧，产生的热量将锅炉里的水加热，锅炉内的水吸热而蒸发，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

所以火力发电厂的生产过程主要就是一个能量转换过程，即燃料化学能---热能--机械能--电能。

最终将电发送出去。

高温高压蒸汽在汽轮机内膨胀做功后，压力和温度降低，由排汽口排入凝汽器并被冷却水冷却，凝结成水，凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经除氧后由给水泵将其升压，再经高压加热器加热后送入锅炉，如此循环发电。

2 火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：2.1汽水系统火力发电厂的汽水系统由锅炉、汽轮机、凝汽器和给水泵等组成，它包括汽水循环、化学水处理和冷却水系汽水系统流程如图1-1。

水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，用以加热给水。

在现代大型机组中都采用这种给水回热循环。

此外在超高压机组中还采用再热循环，即把做过一段功的蒸汽从汽轮机的某一中间级全部抽出，送到锅炉的再热器中加热后再引入汽轮机的以后几级中继续膨胀做功。

在膨胀过程中蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。

凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经加温和脱氧后由给水泵将其打入高压加热器加热，最后打入锅炉。

汽水系统中的蒸汽和凝结水，由于经过许多管道、阀门和设备，难免产生泄漏等各种汽水损失，因此必须不断向系统补充经过化学处理的补给水，这些补给水一般都补入除氧器或凝汽器中。

2.2燃烧系统燃烧系统由锅炉的输煤部分、燃烧部分和除灰部分组成。

火力发电厂生产基础知识简介全篇

超高压电厂 (中间再热)
超临界压力电厂 (中间再热)
说明
锅炉热损失(%)
11
10
9
8
汽轮机的机械损失 (%)
1
0.5
0.5
0.5
发电机损失(%)
1
0.5
0.5
0.5
管道系统损失 (%)
1
1
0.5
0.5
汽轮机排汽热损失 (%)
61.5
57.5
52.5
50.5
总损失(%)
75.5 69.5
63
60
发电全厂热效率 (%) 24.5 30.5
3
1
1 .2.2 按机组类型分类按发电机组类型分又可分为：机组为汽轮机的汽轮机发电厂；机组为柴油机的柴油机发电厂；机组为燃气轮机的燃气轮机发电厂；机组为燃气轮机和汽轮机的联合循环
发电厂。燃煤发电厂的燃料为煤炭，可以烧发
热量低的煤或煤矸石，价格比油、气低得多，且资源丰富，故目前我国发电厂采用的机组绝大多数为汽轮机。
30
1
4) 循环流化床锅炉
循环流化床锅炉是高效、低污染、清洁燃煤型锅炉。其主要特点在于燃料及脱硫剂被作为一次风的空气多次循环，反复地进行低温燃烧和脱硫反应，炉内湍流运动强烈，从而达到脱硫的目的。同时，部分煤空气混合物进入旋风分离器后经J型闸送回炉膛循环燃烧。
循环流化床锅炉脱硫效率可达90%，燃烧效率与煤粉炉相近。
555/555*
12.5
煤粉炉
670
13.73(140)
540/540*
20
煤粉炉
1025
17.38(177)
540/540
30

火力发电厂基础知识介绍

• 按供电范围分类：
• 区域性发电厂，在电网内运行，承担一定区域性供电的大中型发电厂；
• 孤立发电厂，是不并入电网内，单独运行的发电厂；
• 自备发电厂，由大型企业自己建造，主要供本单位用电的发电厂（一般也与电网相连）。
2 火力发电厂简介 3 火力发电厂生产过程概述
2、火力发电厂简介
火电厂的种类虽然很多，但其生产过程不外是利用燃料燃烧所发出的热量把水加热，使水受热后变为蒸汽和过热蒸汽，过热蒸汽推动汽轮机，汽轮机带动发电机，发电机发出电能。___汽力发电厂
的发电厂，单机功率小于25MW；地方热电厂。 • 高压发电厂，其蒸汽压力一般为9.9MPa（101kgf／cm2）、温度为
540℃的发电厂，单机功率小于100MW； • 超高压发电厂，其蒸汽压力一般为13.83MPa（141kgf／cm2）、温度
为540／540℃的发电厂，单机功率小于200MW； • 亚临界压力发电厂，其蒸汽压力一般为16.77MPa（171 kgf／cm2）、
1、锅炉本体炉膛汽包过热器省煤器空气预热器炉墙和钢架
2、锅炉辅助设备送、引风机给水泵除尘器制粉设备
锅炉
汽机
汽轮机是将蒸汽的热力势能转换成机械能，借以拖动其他机械旋转的原动机。为保证汽轮机安全经济地进行能量转换，需配置若干附属设备。汽轮机及其附属设备由管道和阀门连成的整体称汽轮机设备。
温度为540／540℃的发电厂，单机功率为30OMW直至1O00MW不等； • 超临界压力发电厂，其蒸汽压力大于22.llMPa（225.6kgf／cm2）、温
度为550／550℃的发电厂，机组功率为600MW及以上，
• 按蒸汽压力和温度分类： • 中低压发电厂，其蒸汽压力在3.92MPa（40kgf／cm2）、

火力发电厂

火力发电厂火力发电厂是一种常见的发电设施，利用化石燃料燃烧产生高温高压的蒸汽，通过蒸汽推动汽轮机发电。

它是目前世界上最常用的发电方式之一，因其稳定、高效、成本相对较低而被广泛应用。

综述火力发电厂的基本工作原理是将化石燃料（如煤炭、天然气或石油）燃烧，产生高温高压的蒸汽。

这个过程一般分为以下几个步骤：1.燃料准备：燃料经过粉碎和干燥等处理，以提高燃烧效率。

2.燃烧：将准备好的燃料送入炉膛中燃烧，产生高温高压的燃烧气体。

3.蒸汽发生：燃烧气体经过锅炉加热水，使水转化为蒸汽。

4.汽轮机发电：产生的高温高压蒸汽进入汽轮机，推动叶轮旋转，由此产生机械能。

5.发电机转换：汽轮机输出的机械能经过发电机转换为电能。

6.输送输电：通过变压器将发电机产生的电能提高电压，并通过输电线路输送到各个用电地点。

优势和挑战优势：1.稳定性：火力发电厂可以24小时不间断地运行，提供稳定的电力供应。

2.高效性：相对于其他发电方式，火力发电厂可以实现较高的能量转换效率。

3.可调节性：火力发电厂可以根据需求随时调整发电量，以满足电力系统的需求。

挑战：1.环境影响：火力发电厂的主要排放物包括二氧化碳、氮氧化物、硫化物等，对大气和环境造成污染。

2.资源消耗：火力发电厂需要大量的化石燃料，对能源资源的消耗较大。

3.温室气体排放：火力发电厂是温室气体的主要排放源之一，对全球气候变化贡献较大。

可持续发展的措施为了解决火力发电厂所面临的环境和能源问题，许多国家开始采取可持续发展的措施，以减少其负面影响。

1.使用燃煤控制技术：通过使用先进的燃煤控制技术，减少燃烧过程中的污染物排放。

2.推广清洁能源：逐步减少对化石燃料的依赖，增加可再生能源（如太阳能、风能等）的使用比例。

3.加强能源利用效率：通过提高锅炉和汽轮机等设备的能源利用效率，降低能源消耗。

4.排放控制和治理：采取严格的排放标准，确保火力发电厂的排放不会给环境带来过度负荷。

5.研究和发展新技术：积极推动新技术的研发，例如碳捕集与储存技术，以减少二氧化碳的排放。

火力发电厂基本知识介绍

汽轮机
汽轮机是火力发电厂中的重要设备之一，其主要作用是将热能转化为机械能，驱动发电机转动。
汽轮机的效率是衡量其性能的重要指标，提高汽轮机效率可以降低能耗，提高发电效率。
汽轮机的构造包括叶片、转子、汽缸等部分，其中叶片和转子用于转化热能为机械能，汽缸用于控制蒸汽流动。
汽轮机的安全运行对于火力发电厂至关重要，需要定期进行维护和检修，确保其正常运行。
发电机
发电机是火力发电厂中的核心设备之一，其主要作用是将机
械能转化为电能。
发电机的基本构造包括定子、转子、励磁系统等部分，其中定子是发电机的固定部分，转子是转动部分，励磁系统用于
提供磁场。
发电机的工作原理基于电磁感应定律，当转子转动时，磁场与线圈中的电流相互作用产生感应电动势。
发电机必须与电网相连，以便将电能输送到电力系统中。
火力发电厂具有技术成熟、运行可靠、成本低廉等优点，是目前全球电力生产的主要方式之一。
火力发电厂的重要性
提供电力
火力发电厂作为大规模的电力生产场所，能够提供稳定、可靠的电力供应，保障社会生产和人民生活的正常进行。
促进经济发展
火力发电厂的建设和运营能够带动相关产业的发展，如煤炭、运输、制造等，对促进地区和国家的经济发展具有重要作用。
泵将冷凝后的水重新送回锅炉，完成循环。
发电流程
燃料进入锅炉燃烧，产生高温高压蒸汽。
发电机发出的电能通过变压器升压后输送到电网。
高温高压蒸汽推动汽轮机转动，带动发电机发电。
03
火力发电厂的主要设备
锅炉
锅炉是火力发电厂中的核心设备之一，其主要作用是将燃料的化学能转化为热能，通过高温蒸汽驱动汽轮机转动。

火力发电厂组成结构及功能概述

单元机组集控运行

机组按照启动前所处温度状态可分为冷态启动和热态启动。按照冲转汽轮机的主蒸汽参数可分为额定参数启动和滑参数启动。滑参数启动程序：启动前准备――锅炉上水――点火―― 升压升温――暖管――冲转――暖机――升速――并网、带负荷――升负荷。锅炉运行及监视因素：维持适应的蒸发量。均衡给水，维持汽包水位。保证汽水品质。控制蒸汽压力及温度。燃烧调整。减少热损失，提高锅炉热效率。汽机运行及监视因素：主蒸汽压力及温度。再热蒸汽压力及温度。凝汽器真空。轴向位移。机组振动。轴瓦温监测。汽轮机寿命管理。单元机组的负荷调节：锅炉跟随的负荷调节方式，汽机跟随的负荷调节方式，机炉协调控制的负荷调节方式。
循环流化床锅炉
循环流化床锅炉：循环流化床燃烧是一种新型的高效、低污染的清洁燃煤技术，其主要特点是锅炉炉膛内含有大量的物料，在燃烧过程中大量的物料被烟气携带到炉膛上部，经过布置在炉膛出口的分离器，将物料与烟气分开，并经过非机械式回送阀将物料会送至床内，多次循环燃烧。由于物料浓度高，具有很大的热容量和良好的物料混合，一般每公斤烟气可携带若干公斤的物料，这些循环物料带来了高传热系数，使锅炉热负荷调节范围广，对燃料的适应性强。循环流化床锅炉采用比鼓泡床更高的流化速度，而不像鼓泡床一样有一个明显的界面，由于床内强烈的湍流和物料循环，增加了燃料在炉膛内的停留时间，因此比鼓泡床具有更高的燃烧效率，在低负荷下能稳定运行，而无需增加辅助燃料。循环流化床锅炉运行温度通常在850～900℃之间，是一个理想的脱硫温度区间，采用炉内脱硫技术，向床内加入石灰石作为脱硫剂，燃料及脱硫剂经多次循环，反复进行低温燃烧和脱硫反应，加之炉内湍流运动剧烈，Ca/S摩尔比约为2时，可以使脱硫效率达到90%左右， SO2的排放量大大降低。同时循环流化床采用分级送风燃烧，使燃烧始终在低过量空气下进行，从而大大降低了NOX的生成和排放。循环流化床锅炉还具有高燃烧效率、可以燃用劣质燃料、锅炉负荷调节性好、灰渣易于综合利用等优点，因此在世界范围内得到了迅速发展。随着环保要求日益严格，普遍认为，循环流化床是目前最实用和可行的高效低污染燃煤设备之一。

火电厂简介模板

? DEH是分散控制系统（DCS）的一个子系统，通过DCS可实现机炉协调控制
? 并网前和跳闸后控制转速和升降速率，并网后控制功率。
? 汽机保护系统 ? 1.手动停机 ? 2.机组超速保护 ? 3.主汽温度异常下降 ? 4.冷凝器低真空保护 ? 5.机组轴向位移超限保护 ? 6.汽机振动超限保护 ? 7.转子偏心度超限保护 ? 8.胀差超限保护 ? 9.油箱油位过低保护
? 2.改变油量的多少就改变传递力矩的大小，可以达到无级调速的目的。
? 3.勺管位置控制壳体内的油位，即控制联轴器工作油量。
电气设备及系统
? 电气主接线 ? 发电机出线－封闭母线－主变－开关站－
输电线路（送往电网）
? 发电机结构 ? 1.定子：机座、定子铁芯、定子绕组（中空
导线通水冷却）、端盖 ? 2.转子：转子锻件、励磁绕组、护环、中心
继电器（油气超标触点闭合，使断路器跳闸）分接开关（无载调压和有载调压）
? 5.绝缘套管
? 高压断路器 ? 根据灭弧方式可分为： ? 1.油断路器 ? 2.压缩空气断路器 ? 3.六氟化硫断路器 SF6为优良灭弧介质 ? 4.真空断路器提高击穿电压、触头不易氧
化
?压 ?缩 ?空 ?气 ?断 ?路 ?器
? 运行时，轴承任何时候都充满润滑油，断油就要烧瓦。
? 轴系
? 包括高中压转子、低压转子、发电机转子由于转子有扰度，轴系安装时必须有扬度，才能保证联轴器的平行。
? 盘车装置
? 作用：1.启动前和停机后盘车防止转子弯曲 2.进行直轴
? 3.盘车过程中可检查汽机动静间有否摩擦；润滑油系统工作是否正常等。
16-18mpa >22mpa >28mpa
545oc 566oc

火力发电厂简介

发电系统
发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成。发电是由副励磁机（永磁机）发出的高频电流，经励磁盘整流，再送到主励磁机，主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子，当发电机转子旋转其定子线圈便感应出电流，强大的电流通过发电机出线分成两路，一路送至厂用电变压器，另一路则送到SF6高压断路器，由 SF6高压断路器送至电网。
电厂分类Ⅱ
按发电厂装机容量分小容量发电厂（100MW以下）；中容量发电厂（100—250MW）；大中容量发电厂（250—1000MW）；大容量发电厂（1000MW以上）
燃煤电厂
燃料在炉膛内燃烧发出热量，被锅炉本体内的水吸收后产生蒸汽，送到汽轮机，带动发电机发出电能。已作过功的蒸汽进入汽轮机末端的凝汽器被冷却水还原为水再送回到锅炉。凝汽式电厂中的工质在发电过程中经历了水-汽-水的反复循环，从而实现将燃料的化学能-热能-机械能-电能的过程。
抽气背压式汽轮机：具有调节抽气的背压式汽轮机，调节抽汽和排气供热用户。
中间再热式汽轮机:进入汽轮机的蒸汽膨胀到某一压力后，被全部抽出送往锅炉的再热器进行再热，再返回汽轮机继续膨胀做功。
多压式汽轮机:汽轮机的进气不止一个参数，在汽轮机的某中间级前引入其他来源的蒸汽，与原来的蒸汽混合共同膨胀做功。
火力发电厂概述
火力发电厂是利用化石燃料燃烧释放的热能进行发电的动力设施，包括燃料燃烧释放和热能电能转换以及电能输出的所有设备、装置、仪表器件，以及为此目的设置在特定场所的建筑物、构筑物和所有有关生产和生活的附属设施。
电厂原理
电厂分类Ⅰ
按蒸汽压力和温度分低温低压电厂（1.4MPa，350度），中温中压发电厂（3.92MPa，450度），高温高压发电厂（9.9MPa，540度），超高压发电厂（13.83MPa，540度），亚临界压力发电厂（16.77MPa，540度），超临界压力发电厂（22.11MPa，550度）；超超临界压力发电厂（31MPa，600度）

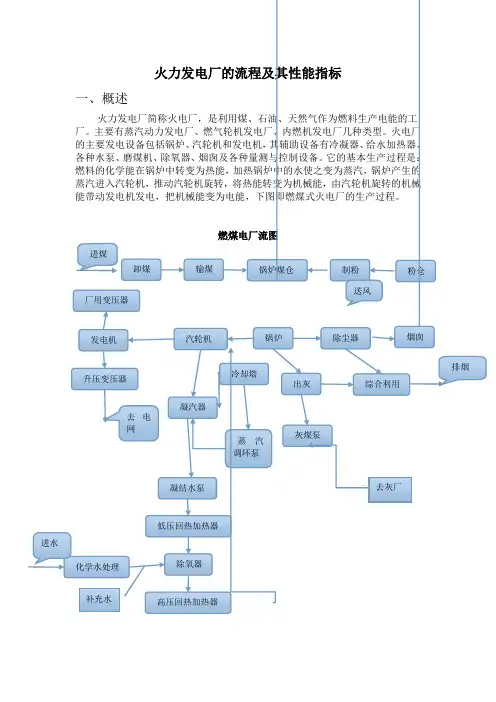

火力发电厂介绍

�
统系要主炉锅
�
� � � � � �
。式形种两尘除袋布和尘除电有常通。准标放排到达气烟得使�尘灰的中气烟集捕�器尘除。类大两器烧燃流旋和器烧燃流直为分可器烧燃粉煤。烧燃全完速迅内炉在粉煤到达�合混理合气空和粉煤使时同�火着的定稳速迅能粉煤使�构结流气的定一织组并 �膛炉入送风次二的燃助和风次一的粉煤带携将�器烧燃。失损热烧燃全完不料燃少减�度温气空烧燃高提�率效炉锅高提。置装换交热种一的气空需所烧燃热加来量热气烟部尾炉锅用利是器热预气空�器预空。燥干及离分粉细粗成完�粉煤的度细要需成磨煤原将�机煤磨。换交热的气空及气烟成完�气烟动流成形�力压膛炉持维�出排气烟将�机风引。烧燃分充料燃持维�风烧燃送输�力阻器烧燃、道风、器热预气空服克�机风送。机风式心离用采般一�膛炉入送料燃将�料燃燥干�机风次一
。机轮汽式动反和式动冲分。机动原转旋的能械机成换转能势热的汽蒸将种一是机轮汽�机轮汽
�
� � � � � �
。等置装化净油、器油冷、泵油流直交、泵油主、箱油主括包备设要主。油却冷和油滑润的量大应供承轴各的机电发和机轮汽向是二�油用作工供提统系护保和节调的机轮汽为是一�备设统系油。器氧除到充补器热加压低级各过通水结凝的器汽凝将�泵结凝。水成结凝汽乏将�能械机为换转能热汽蒸将地多能可尽�力压低最到胀膨质工使�空真佳最成形口汽排机轮汽使�器汽凝。氧离游的中水是要主�体气种各的中水给炉锅去除�器氧除。性济经统系力热个整高提是的目其�热加行进水结凝、水给对�汽抽机轮汽用利�器热加压低高。水给主炉锅为作�口入器煤省炉锅到送输�后热加器热加压高过经�力压高提泵水给过通水结凝的箱水氧除将�泵水给
。成组枢电机磁激轴同、环滑、圈线子转、环心、环护、体本子转由子转。用作的却冷和持支、定固着起分部他其�分部的过通电和磁是圈线和心铁子定。成组等道风、盖端、座机、圈线子定、心铁子定由子定。成组分部两�分部动转�子转和 �分部定固�子定由机电发步同。电供来环滑及刷电经机磁励流直激并的轴同由�组绕子转即�QLF圈线磁励的机电发为式方磁励其。转旋动拖机动原由极磁�的止静是枢电�机电发步同流交的中厂电发在。机电发步同流交相三用采是都乎几在现�机电发的源能次二为换转�等能子原、力风、油、煤、力水�源能次一将而因。备设气电一唯的能电成变转能械机将是机电发步同�中厂电发在
