时间继电器的接线方法及接线图

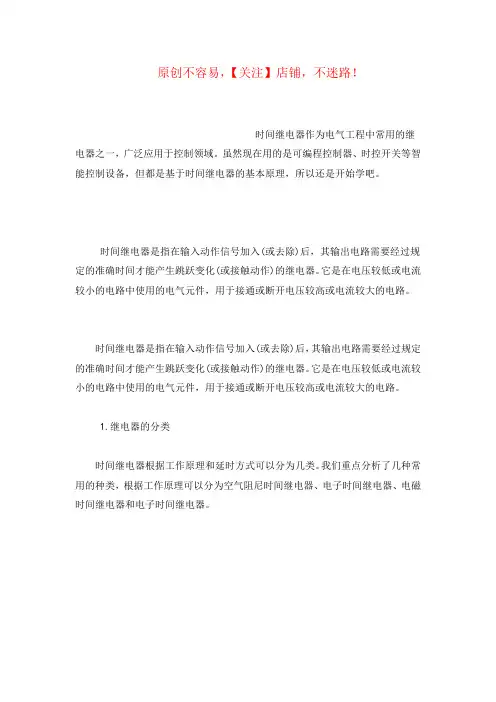

时间继电器接线图(四线光电开关怎样接时间继电器)

原创不容易，【关注】店铺，不迷路！
时间继电器作为电气工程中常用的继电器之一，广泛应用于控制领域。

虽然现在用的是可编程控制器、时控开关等智能控制设备，但都是基于时间继电器的基本原理，所以还是开始学吧。

时间继电器是指在输入动作信号加入(或去除)后，其输出电路需要经过规定的准确时间才能产生跳跃变化(或接触动作)的继电器。

它是在电压较低或电流较小的电路中使用的电气元件，用于接通或断开电压较高或电流较大的电路。

时间继电器是指在输入动作信号加入(或去除)后，其输出电路需要经过规定的准确时间才能产生跳跃变化(或接触动作)的继电器。

它是在电压较低或电流较小的电路中使用的电气元件，用于接通或断开电压较高或电流较大的电路。

1.继电器的分类
时间继电器根据工作原理和延时方式可以分为几类。

我们重点分析了几种常用的种类，根据工作原理可以分为空气阻尼时间继电器、电子时间继电器、电磁时间继电器和电子时间继电器。

【素材积累】
海明威和他的“硬汉形象” 美国作家海明威是一个极具进取精神的硬汉子。

他曾尝试吃过蚯蚓、蜥蜴，在墨西哥斗牛场亮过相，闯荡过非洲的原始森林，两次世界大战都上了战场。

第一次世界大战时，19岁的他见一意大利士兵负伤，便冒着奥军的炮火上去抢救，结果自己也被炸伤了腿，但他仍背着伤员顽强前进。

突然间，炮击停止，探照灯大亮，海明威终于回到阵地。

原来是他的英勇行为感动了奥军将领，下令放他过去。

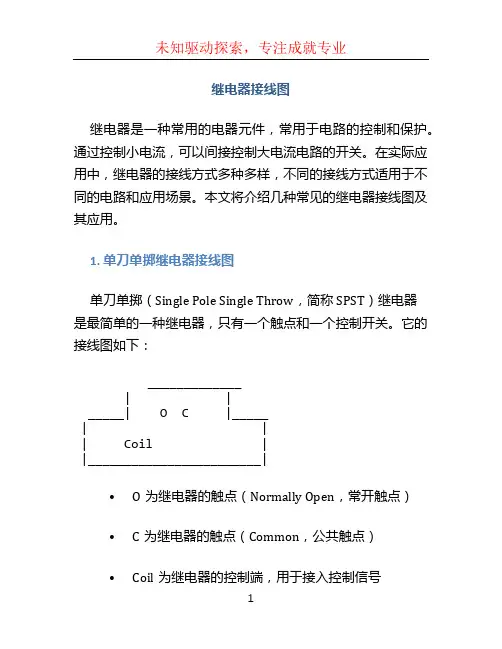

继电器接线图

继电器接线图继电器是一种常用的电器元件，常用于电路的控制和保护。

通过控制小电流，可以间接控制大电流电路的开关。

在实际应用中，继电器的接线方式多种多样，不同的接线方式适用于不同的电路和应用场景。

本文将介绍几种常见的继电器接线图及其应用。

1. 单刀单掷继电器接线图单刀单掷（Single Pole Single Throw，简称SPST）继电器是最简单的一种继电器，只有一个触点和一个控制开关。

它的接线图如下：_____________| |_____| O C |_____| || Coil ||________________________|•O为继电器的触点（Normally Open，常开触点）•C为继电器的触点（Common，公共触点）•Coil为继电器的控制端，用于接入控制信号SPST继电器在电器控制中常用于开关电路的控制，比如控制灯的开关等。

当继电器的控制信号接通时，继电器的触点闭合，电路通路打开；当控制信号断开时，继电器的触点断开，电路断开。

2. 双刀双掷继电器接线图双刀双掷（Double Pole Double Throw，简称DPDT）继电器有两个触点和两个控制开关，它的接线图如下：______________| |____| O C1 |____| |______________ || | | || Coil | C2 | ||_____________|_____| ||•O为继电器的触点（Normally Open，常开触点）•C1为继电器的触点（Common，公共触点，与O1相连）•C2为继电器的触点（Common，公共触点，与O2相连）•Coil为继电器的控制端，用于接入控制信号DPDT继电器常用于需要同时控制两个电路的情况，例如反转电机的方向控制。

在继电器的初始状态下（未加控制信号），O1和C1相连，O2和C2相连；当控制信号接通时，O1和C2相连，O2和C1相连。

3. 继电器与开关的接线图继电器可以与开关配合使用，实现对电路的远程控制。

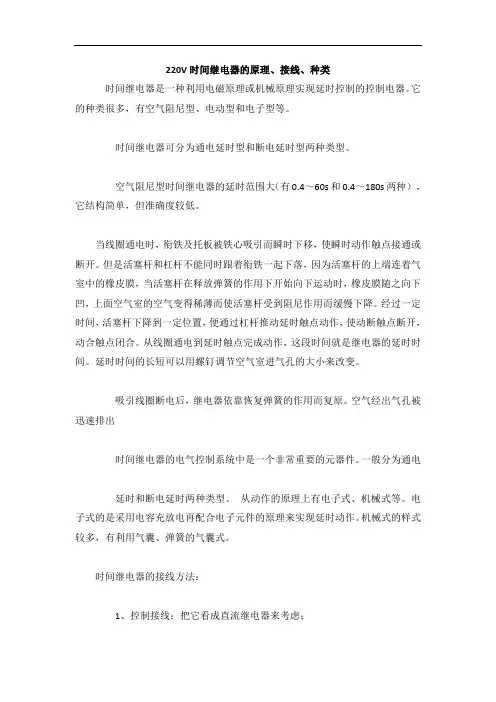

220V时间继电器的原理、接线、种类

220V时间继电器的原理、接线、种类时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。

它的种类很多，有空气阻尼型、电动型和电子型等。

时间继电器可分为通电延时型和断电延时型两种类型。

空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种），它结构简单，但准确度较低。

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出时间继电器的电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

从动作的原理上有电子式、机械式等。

电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。

机械式的样式较多，有利用气囊、弹簧的气囊式。

时间继电器的接线方法：1、控制接线：把它看成直流继电器来考虑；2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定；3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样；4、负载接线：电源的零线或负极接用电器的零线或负极端；5、工作原理：计时无效期间，相当于平常电灯开关断开状态。

有效时，继电器动作，用电器得电工作，相当于平常电灯开关接通状态。

从驱动时间继电器工作的电源要求（驱动线包工作电压）来分，一般继电器分交流继电器与直流继电器，分别用于交流电路和直流电路，另外，依据其工作电压的高低，有6、9、12、24、36、110、220、380等不同的工作电压，使用于不同的控制电路上。

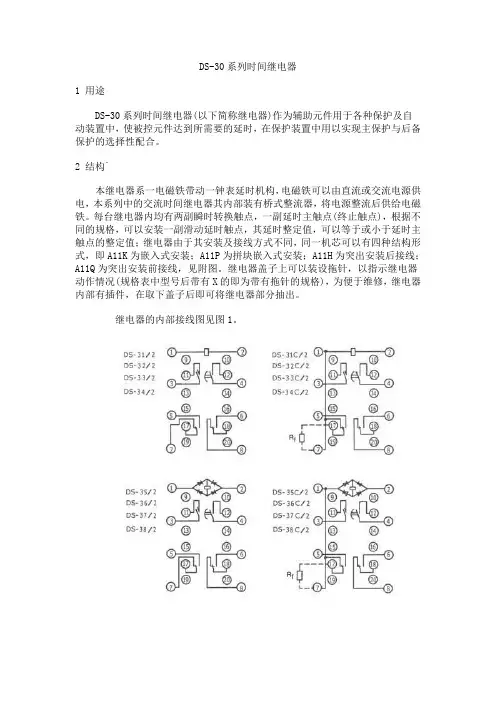

时间继电器

DS-30系列时间继电器1 用途DS-30系列时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时，在保护装置中用以实现主保护与后备保护的选择性配合。

2 结构`本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。

每台继电器内均有两副瞬时转换触点，一副延时主触点(终止触点)，根据不同的规格，可以安装一副滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由于其安装及接线方式不同，同一机芯可以有四种结构形式，即A11K为嵌入式安装；A11P为拼块嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线，见附图。

继电器盖子上可以装设拖针，以指示继电器动作情况(规格表中型号后带有X的即为带有拖针的规格)，为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。

继电器的内部接线图见图1。

注：端子3、11为滑动触点，端子4、12为终止触点，不带滑动触点的继电器，其内部接线同上，短期工作在端子1、2加电压，长期工作在端子2、17加电压。

图1 内部接线图（正视）3 技术数据3.1 继电器型号说明：例：DS-31C/2XA11K其中：DS表示电磁式时间继电器。

31～38为设计序号，并用其第二位数字同时表示延时范围及电源种类(1～4为四种延时范围，同时表示直流电源，5～8表示与1～4相同的延时范围，但为交流电源)。

C表示长期工作，带有外附电阻；/2表示有滑动延时触点；/X表示有拖针(凸出安装继电器不设拖针)；A11K 表示嵌入安装，后接线。

因此上例为：嵌入式后接线延时为0.125～1.25s，长期工作，带有滑动延时触点及拖针的时间继电器(型号不能表示电压规格，因而在订货时要注明额定电压)。

/T为突出式继电器如DS-32/2T为突出式延时为0.5～5s短时工作，带有滑动延时触点的时间继电器。

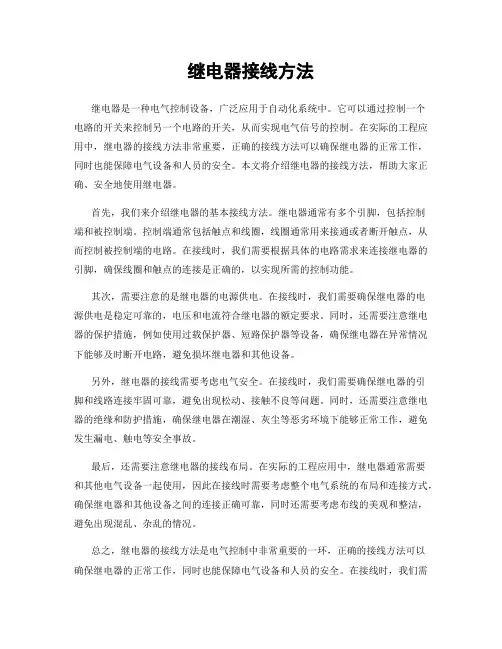

继电器接线方法

继电器接线方法继电器是一种电气控制设备，广泛应用于自动化系统中。

它可以通过控制一个电路的开关来控制另一个电路的开关，从而实现电气信号的控制。

在实际的工程应用中，继电器的接线方法非常重要，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。

本文将介绍继电器的接线方法，帮助大家正确、安全地使用继电器。

首先，我们来介绍继电器的基本接线方法。

继电器通常有多个引脚，包括控制端和被控制端。

控制端通常包括触点和线圈，线圈通常用来接通或者断开触点，从而控制被控制端的电路。

在接线时，我们需要根据具体的电路需求来连接继电器的引脚，确保线圈和触点的连接是正确的，以实现所需的控制功能。

其次，需要注意的是继电器的电源供电。

在接线时，我们需要确保继电器的电源供电是稳定可靠的，电压和电流符合继电器的额定要求。

同时，还需要注意继电器的保护措施，例如使用过载保护器、短路保护器等设备，确保继电器在异常情况下能够及时断开电路，避免损坏继电器和其他设备。

另外，继电器的接线需要考虑电气安全。

在接线时，我们需要确保继电器的引脚和线路连接牢固可靠，避免出现松动、接触不良等问题。

同时，还需要注意继电器的绝缘和防护措施，确保继电器在潮湿、灰尘等恶劣环境下能够正常工作，避免发生漏电、触电等安全事故。

最后，还需要注意继电器的接线布局。

在实际的工程应用中，继电器通常需要和其他电气设备一起使用，因此在接线时需要考虑整个电气系统的布局和连接方式，确保继电器和其他设备之间的连接正确可靠，同时还需要考虑布线的美观和整洁，避免出现混乱、杂乱的情况。

总之，继电器的接线方法是电气控制中非常重要的一环，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。

在接线时，我们需要注意基本接线方法、电源供电、电气安全和接线布局等方面，确保继电器的正常使用。

希望本文能够帮助大家更好地理解和应用继电器的接线方法。

时间继电器的接线和检测方法及工作原理

时间继电器的接线和检测方法及工作原理时间继电器是一种用来控制电气设备开关状态和时间延迟的电器设备。

它通常由控制电压、输出电压、控制电路和延时元件组成。

时间继电器可以用于自动控制、计时、计数等各种领域。

下面将详细介绍时间继电器的接线和检测方法以及工作原理。

一、接线方法1.控制电源接线：时间继电器通常需要外接控制电源。

在接线时，将控制电源的正极和继电器上的控制端（COIL）连接，将控制电源的负极和继电器的公共端（COM）连接即可。

2.继电器输出接线：继电器的输出通常有两个接点，一般是常闭接点（NO）和常开接点（NC）。

在接线时，可以根据需要选择常闭接点或常开接点。

将电源负极接到公共端（COM），电源正极接到常闭接点（NO）或常开接点（NC），将需要控制的设备接到继电器输出接点的另一端即可。

3.延时设置接线：有些时间继电器可以通过设置来实现延时时间的调整。

在接线时，将设备的延时时间调节旋钮或开关与继电器的延时设置接点相连即可。

二、检测方法1.外观检测：首先要检查继电器外观是否完好无损。

包括继电器外壳是否损坏、继电器插脚是否断裂、零部件是否完好等。

2.功能检测：通过接通或断开控制电源来检测继电器的开关控制功能是否正常。

可以将继电器的控制端（COIL）连接到电源，然后观察继电器输出接点的状态，看是否能成功控制目标设备的开关状态。

3.稳定性测试：稳定性测试主要是检测继电器的稳态性能。

可以通过不断切换控制电源开关来观察继电器的稳态开关状态，检查继电器是否存在抖动、接触不良等问题。

三、工作原理1.控制电路：控制电路包括控制电压源和继电器的控制端。

当控制电压源施加在继电器的控制端时，会产生电磁感应作用，使得继电器的触点产生翻转，从而实现设备的开关状态控制。

2.延时元件：延时元件是时间继电器的核心部件，决定了继电器的延时时间。

常见的延时元件包括热膨胀体、电容器、电感器等。

不同的延时元件具有不同的延时效果。

综上所述，时间继电器的接线方法有控制电源接线、继电器输出接线和延时设置接线等。

JSS48A系列时间继电器

CJSS48A系列时间继电器适用于交流50Hz，额定控制电源电压至380V及直流额定控制电源电压至220V 的控制电路中作延时元件，按预定的时间接通或分断电路。

JSS48A系列时间继电器型号工作方式触点数量触点容量AC/DC：24V~48V、100V~240V，AC220V，AC380V 50Hz 51×1061×10≤1%-5℃~+40℃≤3VA 面板式工作电压电寿命机械寿命延时精度环境温度功耗安装方式JSS48A 延时1转换通电延时JSS48A JSS48A-11JSS48A-2Z JSS48A-S JSS48A-G2JSS48A-P2JSS48A-G3JSS48A-P3JSS48A-G4JSS48A-P4延时范围1s~99min99s、1min~99h99min、0.01s~99.99s 1s~99s、1min~99min、1h~99h0.1s~9.9s、1s~99s、0.1min~9.9min、1min~99min 0.01s~9.99s、0.1s~99.9s、1s~999s、0.1min~99.9min、1min~999min0.01s~99.99s、0.1s~999.9s、1s~9999s、0.1min~999.9min、1min~9999min、0.1h~999.9hJSS 48 A - □ □ / □注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC24V~48V表示交直流24V至48V的电压范围内都可以正常工作。

1 适用范围2 型号及含义3 主要参数及技术性能JSS48A-S 延时1转换循环延时JSS48A-G 延时2转换通电延时JSS48A-2Z 延时2转换通电延时JSS48A-11延时2转换通电延时JSS48A-P 延时2转换通电延时Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；Ith ：5A 型号额定控制电源电压延时规格特征代号无：表示8脚通电延时一组转换，带清零、暂停功能(多档延时)2Z：表示8脚通电延时两组转换(多档延时)11：表示11脚通电延时两组转换，带清零、暂停功能(多档延时)S：表示8脚循环延时一组转换，带清零、暂停功能(多档延时)P2：表示2位拨码整定，指示灯型8脚通电延时两组转换(单延时)P3：表示3位拨码整定，指示灯型8脚通电延时两组转换(单延时)P4：表示4 位拨码整定，指示灯型8脚通电延时两组转换(单延时)G2：表示2位拨码整定，8脚通电延时两组转换(单延时)G3：表示3位拨码整定，8脚通电延时两组转换(单延时)G4：表示4位拨码整定，8脚通电延时两组转换(单延时)派生代号设计序号时间继电器4 接线图5 外形及安装尺寸。

SSJ8-11A高精度时间继电器说明书_接线图_工作原理

SSJ8-11A 高精度时间继电器产品说明：产品型号：SSJ8-11A 静态时间继电器工作电压：AC220V 、AC100V-127V 、AC380V延时：双延时，延时时间为0.1-99.9S壳体：凸出式固定接线、凸出式插拔结构、嵌入式插拔结构、导轨式接线触点：二副独立延时动合触点，一副瞬动转换触点可替换电磁继电器型号：DS-111,DS-111C,DS-112,DS-112C,DS-113,DS-113CSSJ8系列高精度时间继电器">时间继电器一、用途SSJ8-11A 系列高精度时间继电器用于电力系统继电保护、控制回路或工业控制的直流、交流电路中作为延时控制元件之用。

尤其适用于时间测量精度要求高，配合时间级差小的场合。

二、产品型号及含义卓群电力科技有限公司四、工作原理继电器原理框图见图1：本继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，利用分频、计数原理实现延时。

标准时钟脉冲由石英晶体振荡器产生。

继电器一旦施加额定电压，内部瞬动继电器动作并出口，同时使晶体起振，产生时钟脉冲，经分频后由计数器计数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作出口。

五、使用方法动作时间整定由独立的两组三位8421码拨盘开关构成，其整定公式为： t = k×T（s）（其中k为整定系数，T为拨盘开关的整定数字）。

例如：对SSJ8-21A，k值为0.01,若将T整定为357，则整定时间为0.01×357=3.57（s）；再如将T整定为009，则整定时间为0.01×9=0.09（s）六、主要技术参数1.延时范围A：0.04~9.99S 级差为0.01SB：0.1~99.9S 级差为0.1SC：1~999S 级差为1SD：1~999M 级差为1ME：1~999H 级差为1H2.延时一致性在基准条件下：a)延时整定为0.04s~0.99s时，一致性不大于3ms；b)延时整定大于或等于1s时，一致性不大于(0.1%整定值+3ms)；3.延时整定误差在基准条件下，平均误差不大于(0.1%整定值±3ms)。

继电器的正确接线方法

继电器的正确接线方法继电器是电气控制中常用的电器元件，起着开关控制、保护和信号传递等作用。

正确的接线方法对于继电器的稳定运行和电路的正常工作至关重要。

下面将介绍继电器的正确接线方法。

1. 选择合适的继电器在进行接线之前，首先需要选择适合的继电器。

要考虑继电器的额定电压、额定电流和触点负载能力等参数，确保选用的继电器符合电路工作要求。

2. 接线前的准备工作在接线前，需要先断开电源，确保电路处于断电状态。

检查继电器接线端子、触点等部件是否完好无损。

清洁继电器端子，确保接触良好。

3. 继电器接线步骤1.将继电器的控制端子与控制电路相连接，一般控制端子为“Coil”标识；2.将继电器的触点端子与被控制设备连接，根据电路要求选择常开触点或常闭触点；3.接线时需注意区分继电器端子的正负极，保持接线端子的正确连接；4.如果有多个继电器需要串联或并联，按照电路设计要求进行正确连接；5.接线完成后，再次检查所有接线是否牢固、正确，确保没有接线松动或短路现象。

4. 接线后的测试接线完成后，需进行电路的测试，检查继电器的工作状态是否正常，触点是否可靠闭合或断开。

如有异常情况，应及时排除故障。

5. 安全注意事项1.在接线过程中，务必保持手部干燥，避免发生触电危险；2.使用绝缘工具进行接线操作，确保安全；3.在电路工作时要小心操作，避免触碰电路元件。

综上所述，继电器的正确接线方法是确保电路正常工作和继电器稳定运行的重要一环。

通过选择合适的继电器、注意接线步骤和安全注意事项，可以有效避免因接线不当导致的故障，保障电气设备的安全运行。

时间继电器符号

时间继电器符号时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT时间继电器接线图1、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态时间继电器符号1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当吸引线图通电后，所有触点立即动作。

当吸引线圈断电后，其瞬动触点立即复位；其延时触点经过一定延时再复位。

DHC6A时间继电器操作及接线

DHC6A时间继电器操作及接线1.确定时间继电器的通电和断电时间：DHC6A时间继电器有两个旋钮，一个用于设置通电时间，另一个用于设置断电时间。

通电时间是指继电器闭合后持续通电的时间，断电时间是指继电器断开后持续断电的时间。

根据实际需求，将这两个旋钮调节到所需的时间范围内。

2.连接电源：将时间继电器的电源线连接到电源的火线上，将继电器的零线连接到电源的零线上。

3. 连接控制电路：将需要控制的电路的火线接到时间继电器的“NO”（Normally Open）触点上，将电路的零线接到时间继电器的零线上。

在通电时间内，继电器的触点将闭合，电路通电；在断电时间内，继电器的触点将断开，电路断电。

4.初始化设置：通常情况下，时间继电器的初始状态是通电状态。

当电源接通时，继电器的触点将闭合，电路通电。

在断电时间内，触点将断开，电路断电。

5.操作控制：通过控制时间继电器的电源开关，可以实现对电路的定时控制。

当需要在特定的时间段内让电路通电时，将时间继电器的电源开关打开。

当需要在特定的时间段内让电路断电时，将时间继电器的电源开关关闭。

1.确定电源线和电路线：首先需要确认电源线的火线和零线，以及需要控制的电路的火线和零线。

2.连接电源线：将电源线的火线连接到时间继电器的L1端子上，将电源线的零线连接到时间继电器的COM端子上。

3.连接电路线：将需要控制的电路的火线连接到时间继电器的NO端子上，将电路的零线连接到时间继电器的COM端子上。

4.定时控制设置：按照操作方法中的步骤，调节时间继电器的通电和断电时间。

5.操作控制：通过控制时间继电器的电源开关，可以实现对电路的定时控制。

需要注意的是，接线时需要确保电源和电路的电压和电流符合时间继电器的额定值，同时也要确保接线正确，以防止电路烧毁或其他安全事故的发生。

继电器接线方法

继电器接线方法继电器是一种电气控制设备，广泛应用于各种电气控制系统中。

它通过控制小电流来开关大电流，实现电路的自动控制。

在实际工程中，继电器的接线方法对于电路的正常运行至关重要。

下面我们将介绍几种常见的继电器接线方法。

首先，我们来介绍单刀双掷继电器的接线方法。

单刀双掷继电器具有两组触点，可以同时控制两个电路。

在接线时，需要将控制信号接到继电器的控制端，同时将两个被控电路分别接到两组触点上。

这样，当继电器受到控制信号时，就可以实现两个电路之间的切换。

其次，我们来介绍多功能继电器的接线方法。

多功能继电器通常具有多个触点和多种控制功能，可以实现多种复杂的控制逻辑。

在接线时，需要根据具体的控制要求，将控制信号和被控电路接到对应的触点上。

同时，需要根据继电器的说明书来设置各种参数，以实现所需的控制功能。

另外，我们还需要了解电磁继电器的接线方法。

电磁继电器是一种常用的继电器类型，它通过电磁吸合来开关触点，实现电路的控制。

在接线时，需要将控制信号接到继电器的控制端，同时将被控电路接到触点上。

需要注意的是，电磁继电器的控制端通常需要接入一个保护电阻，以防止过流损坏继电器。

最后，我们来介绍时间继电器的接线方法。

时间继电器是一种可以实现延时控制的继电器类型，它可以在控制信号消失后延时一段时间再切换触点。

在接线时，需要将控制信号接到继电器的控制端，同时将被控电路接到触点上。

同时，需要根据具体的控制要求来设置延时时间和延时方式，以实现所需的延时控制功能。

综上所述，不同类型的继电器具有不同的接线方法，我们在实际工程中需要根据具体的控制要求来选择合适的继电器类型和接线方法。

同时，在接线时需要注意保持电路的可靠性和安全性，确保继电器可以正常工作。

希望以上内容对大家有所帮助。

时间继电器的工作原理和接线方法

时间继电器的工作原理和接线方法时间继电器是一种常用的电气控制器件，它通过控制电路中的开关，实现对电气设备的时间延迟或定时控制。

本文将从时间继电器的工作原理和接线方法两个方面进行介绍。

一、时间继电器的工作原理时间继电器的工作原理主要是通过控制内部的触点状态来实现对外部电路的控制。

其基本组成部分包括触点、电磁线圈和控制系统。

1.触点：时间继电器内部包含不同类型的触点，如常闭触点（NC）和常开触点（NO）。

触点的状态由电磁线圈的通断控制。

2.电磁线圈：电磁线圈是时间继电器中最重要的组成部分，它由绕组和铁芯构成。

当电磁线圈通电时，会产生磁场，使得触点发生翻转。

3.控制系统：时间继电器的控制系统可以通过旋钮、按钮等方式进行设置。

用户可以根据需要，调整触点的动作时间和动作方式，从而实现对电气设备的精确控制。

时间继电器的工作过程如下：1.电磁线圈通电：当时间继电器的电磁线圈通电时，会产生磁场，使得触点发生翻转。

2.触点状态改变：触点的状态改变会导致电路中的开关状态发生变化。

例如，当常开触点闭合时，外部电路中的设备会被通电；而当常闭触点闭合时，外部电路中的设备会被断电。

3.延时控制：时间继电器可以通过设置延时时间来控制触点的动作。

延时时间可以通过控制系统进行调整，以满足不同应用场景的需求。

二、时间继电器的接线方法时间继电器的接线方法因具体使用场景和设备需求而异，下面介绍常见的几种接线方式。

1.单相交流接线：单相交流接线主要适用于单相交流电源控制场景。

在接线时，需要将交流电源的火线和零线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

2.三相交流接线：三相交流接线主要适用于三相交流电源控制场景。

在接线时，需要将三相交流电源的三根火线分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

3.直流接线：直流接线主要适用于直流电源控制场景。

在接线时，需要将直流电源的正极和负极分别与时间继电器的对应端子相连，同时将需要控制的设备接在触点的另一端。

时间继电器符号

时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是kt时间继电器接线图1、掌控接线：你把它看作直流继电器去考量。

3、7用以接12v掌控电压；2、7用以接24v掌控电压。

其中的7当做直流电的负极，采用时收到零线。

2接220v的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能认知：它就是一个控制器，单刀双投掷的，存有一个活动点活动臂，就像是常用的闸刀开关的活动刀臂一样。

8就是活动点，5就是常闭点，继电器一动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时违宪期间，8、5相连，相等于我们平时电灯控制器断裂状态。

有效率时，继电器动作，8、6相连，用电器得电工作，相等于我们平时电灯控制器拨打状态1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当迎合线图通电后，所有触点立即动作。

当迎合线圈断电后，其瞬动触点立即登位；其延时触点经过一定延时再登位。

接触器时间继电器中间继电器接线方法

接触器时间继电器中间继电器接线方法In contactor time relay, there are multiple ways to connect intermediate relays depending on the specific requirements of the control circuit. The purpose of using intermediate relays is to separate the control circuit from the power circuit, allowing for more flexibility and safety in operation.Connecting an intermediate relay in a contactor time relay circuit involves understanding the terminals and their functions. In most relays, there are three essential terminals: the coil terminal (A1 and A2), the normally open (NO) terminal, and the normally closed (NC) terminal.To begin with, let's focus on the coil terminals. These terminals are used to apply voltage to the relay coil, which creates a magnetic field that activates the relay mechanism. The A1 terminal is connected to one side of a power source, while the A2 terminal is connected to other side of that power source or a common point in a control panel.Next, we have the NO and NC terminals. These terminals govern whether a particular electrical path is open or closed when the relay is not energized. The NO terminal provides an open electrical path when nothing operates the relay, while the NC terminal offers a closed electrical path under normal circumstances.Based on these connections, there are several common methods for wiring intermediate relays in contactor time relay circuits:1. Direct Connection:In this method, both ends of the coil of an intermediate relay are connected between terminals A1 and A2 in series with those of controlling timers or switches.直接连接法：在这种方法中，中间继电器的线圈两端与控制计时器或开关的A1和A2端之间串联连接。

时间继电器的接线方法及接线图

时间继电器的接线方法及接线图时间继电器的电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

从动作的原理上有电子式、机械式等。

电子式的是采用电容充放电再配合电子元件的原理来实现延时动作。

机械式的样式较多，有利用气囊、弹簧的气囊式.时间继电器的接线方法第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四：负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态接线插头：8针圆插头针脚定义：接线方式1（国内常规）接线方式2（OMRON）针号针定义针号针定义1 继电器B公共端1 外部开关公共端2 电源零线N（AC85-265V）3 继电器B常开触点3 时间复位端子(RESET)/接通有效4 继电器B常闭触点4 计时允许端子(GATE)/断开有效5 继电器A常闭触点5 继电器A常闭触点6 继电器A常开触点6 继电器A常开触点7 电源火线L（AC85-265V）8 继电器A公共端8 继电器A公共端1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭本篇文章来源于《电工之家》[] ；原文链接地址：/article/dgjs/2011/1021/17441.html。
