测量学与地图 第九讲 地图数学基础
地图之数学基础
X' Y' 2 1 2 m n
该方程证明:地球面上的微小圆, 投影后通常会变为椭圆,即︰
2
2
微小圆→变形椭圆
以O'为原点,以相交成θ角的两共 轭直径为坐标轴的椭圆方程式。
特别方向︰变形椭圆上相互垂直的两个方向(a,b)及 经向和纬向(m,n)
长轴方向(极大值)a
短轴方向(极小值)b
经线方向m;纬线方向n 据阿波隆尼定理,有 m2 + n2 = a2 + b2
地图投影
1地图投影的意义 地球椭球体表面是不可展曲面,要将曲面 上的客观事物表示在有限的平面图纸上,必 须经过由曲面到平面的转换。 地图投影︰在地球椭球面和平面之间建立 点与点之间函数关系的数学方法,称为地图 投影。 x =f (φ, λ)
y =f2(φ,λ)
1
地图投影的实质︰是将地球椭球面上的经 纬线网按照一定的数学法则转移到平面上。
面积比和面积变形︰投影平面上微小面积(变 形椭圆面积)dF′与球面上相应的微小面积(微小圆 面积)dF之比。
P表示面积比 Vp表示面积变形
dF ' πab P 2 a b dF πl
P = a‧b = m ‧ n
Vp p 1
(θ = 90)
= 0不变 > 0变大 < 0变小
P = m ‧ n ‧ sinθ
M为比例尺分母) • 当制图区域相当大,制图时对景物的缩小比率也相当大,在这种情况
下采用的地图投影比较复杂,地图上的长度也因地点和方向不同而有
所变化。在这种情况下所注明的比例尺含义,其实质是在进行地图投 影时,对地球半径缩小的比率,称为地图主比例尺,地图经过投影后, 地图上只有个别的点或线没有长度变形。其它大于或小于主比例尺的 比例尺称为局部比例尺。 • 地图比例尺的精确定义︰地图上沿某方向的微分线段和地面上相应微 分线段水平长度之比。
《地图数学基础》课件
表达的内容和尺度来决定。
03
地图比例尺
比例尺定义与表示
比例尺定义
地图上的长度与实际地面相应长度之 间的比例关系。
比例尺表示
通常以分数形式表示,如1:10000, 表示地图上1单位长度代表实际地面 10000单位长度。
比例尺与地图精度
比例尺越大,地图精 度越高,表示的地物 地貌越详细。
地图精度还受到地图 投影、制图方法等因 素的影响。
城市规划与管理
地图数学基础在城市规划与管理 中发挥着重要作用,如城市空间 布局规划、城市交通规划、城市 环境监测等。
自然资源管理
地图数学基础在自然资源管理中 应用广泛,如土地资源调查、森 林资源监测、水资源管理等。
灾害监测与应急响
应
地图数学基础能够为灾害监测和 应急响应提供精确的地理信息支 持,如地震、洪涝、火灾等灾害 的监测和预警。
展和地理信息系统的普及,地图数学基础逐渐成为地理信息科学领域的
研究热点。
02
当前研究热点
目前,地图数学基础的研究热点包括地图自动综合、空间数据挖掘、时
空数据分析等方向,这些方向的研究成果将不断推动地图数学基础的进
步和发展。
03
未来展望
随着人工智能、大数据等技术的不断发展,地图数学基础将在智慧城市
、环境保护、公共安全等领域发挥更加重要的作用,其理论和方法也将
THANKS
感谢观看
不断创新和完善。
02
地图投影
投影分类
等面积投影
等方位投影
保持面积不变,但形状和方向可能会 改变。
保持方向不变,但面积和距离可能会 改变。
等距离投影
保持距离不变,但面积和方向可能会 改变。
地图数学基础
3.地图数学基础
3.1地理坐标系
地理坐标系<Geographic Coordinate Systems),指地表实体经度面、纬度面与地心夹角,可理解为经纬度坐标。
在Geographic Coordinate Systems目录中,我们可以看到已定义的许多坐标系信息,典型的如Geographic Coordinate Systems\Asia目录下的Beijing 1954.prj,里面所定义的坐标参数描述了地理坐标系的名称、大地基准面、椭球体、起始坐标参考点、单位等。
b5E2RGbCAP
3.2投影坐标系
投影坐标系<Projected Coordinate Systems),可称为大地坐标系,指将地表弧面投影到平面坐标系的坐标值,可理解为公里网坐标。
在Projected Coordinate Systems目录中,我们可以看到已定义的许多坐标系信息,典型的如Projected Coordinate Systems\Gauss Kruger\Beijing1954目录下的Beijing 1954 GK Zonep1EanqFDPw
18N,里面所定义的坐标参数描述了投影坐标系的名称、地理坐标系、大地基准面、椭球体、起始坐标参考点、单位等。
DXDiTa9E3d
3.3 两大坐标系区别
关于地理坐标系和投影坐标系的区别,投影坐标系=地理坐标系+投影过程。
注意:详见压缩包“10-9.RAR、10-10.rar”中的视频RTCrpUDGiT
申明:
所有资料为本人收集整理,仅限个人学习使用,勿做商业用途。
第三章 地图数学基础
第3章 地图数学基础
第1节 坐标系和高程系
1、地理坐标系 (2)常用地理坐标系 WGS84坐标系
第3章 地图数学基础
一种国际上采用的地心坐标系。坐标原点为地球质 心,其地心空间直角坐标系的Z轴指向BIH (国际时间
服务机构)1984.0定义的协议地球极(CTP)方向,X
轴指向BIH1984.0的零子午面和CTP赤道的交点,Y轴 与Z轴、X轴垂直构成右手坐标系,称为1984年世界大 地坐标系统。 a:6378137.0m f=1/298.257 223 563
第3章 地图数学基础
第3节 高斯克吕格投影
第3章 地图数学基础
每带带号与其中央经线的经度关系如下: ◆6°带:东半球λ中=(6n-3)° 西半球λ中=(6n-3)°-360° ◆3°带:东半球λ中=3n° 西半球λ中=3n°-360°
第3章 地图数学基础
第3节 高斯克吕格投影
第3章 地图数学基础
第3章 地图数学基础
第1节 坐标系和高程系
1、地理坐标系 (2)常用地理坐标系
第3章 地图数学基础
1954年北京坐标系 (北京坐标系) 采用苏联Krassovsky(克拉索夫斯基)椭球参数, 大地坐标原点不是在北京而在前苏联西部的普尔科夫。
1980年国家大地坐标系 (西安坐标系) 采用国际地理联合会(IGU)第十六届大会推荐的 椭球参数,大地坐标原点在陕西省西安市泾阳县永乐 镇北洪流村。
如 1:10 000(1:1万);1:500
如 百万分之一;图上1cm相当于实地10km
第3章 地图数学基础
第2节 地图比例尺
第3章 地图数学基础
斜分比例尺,也称微分比例尺,是依据相似三角形原理制成 的图解比例尺。使量测精度达到三位数(10-3)

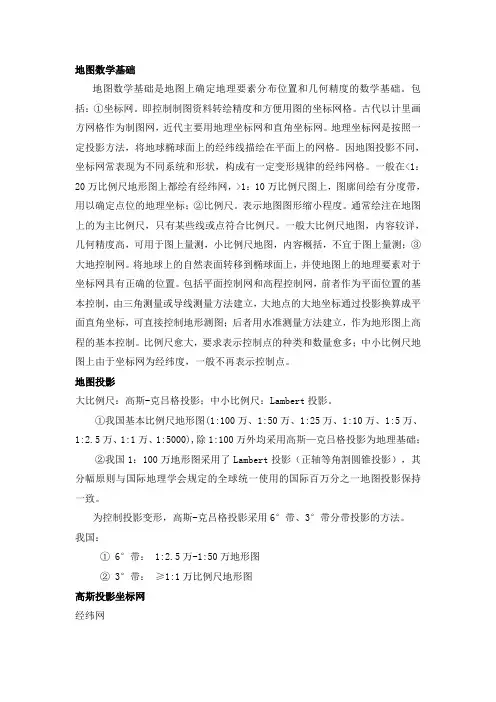

地图数学基础
地图数学基础地图数学基础是地图上确定地理要素分布位置和几何精度的数学基础。
包括:①坐标网。
即控制制图资料转绘精度和方便用图的坐标网格。
古代以计里画方网格作为制图网,近代主要用地理坐标网和直角坐标网。
地理坐标网是按照一定投影方法,将地球椭球面上的经纬线描绘在平面上的网格。
因地图投影不同,坐标网常表现为不同系统和形状,构成有一定变形规律的经纬网格。
一般在<1:20万比例尺地形图上都绘有经纬网,>1:10万比例尺图上,图廓间绘有分度带,用以确定点位的地理坐标;②比例尺。
表示地图图形缩小程度。
通常绘注在地图上的为主比例尺,只有某些线或点符合比例尺。
一般大比例尺地图,内容较详,几何精度高,可用于图上量测,小比例尺地图,内容概括,不宜于图上量测;③大地控制网。
将地球上的自然表面转移到椭球面上,并使地图上的地理要素对于坐标网具有正确的位置。
包括平面控制网和高程控制网,前者作为平面位置的基本控制,由三角测量或导线测量方法建立,大地点的大地坐标通过投影换算成平面直角坐标,可直接控制地形测图;后者用水准测量方法建立,作为地形图上高程的基本控制。
比例尺愈大,要求表示控制点的种类和数量愈多;中小比例尺地图上由于坐标网为经纬度,一般不再表示控制点。
地图投影大比例尺:高斯-克吕格投影;中小比例尺:Lambert投影。
①我国基本比例尺地形图(1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万、1:1万、1:5000),除1:100万外均采用高斯—克吕格投影为地理基础;②我国1:100万地形图采用了Lambert投影(正轴等角割圆锥投影),其分幅原则与国际地理学会规定的全球统一使用的国际百万分之一地图投影保持一致。
为控制投影变形,高斯-克吕格投影采用6°带、3°带分带投影的方法。
我国:① 6°带: 1:2.5万-1:50万地形图② 3°带:≥1:1万比例尺地形图高斯投影坐标网经纬网①在1:5000~1:25万比例尺地形图上,经纬线只以内图廓线形式呈现,并在图幅四个角点处注明度数。
测量学 第九章数字测图
第二节 测图前准备工作
外业准备工作
为了顺利完成某一测区的数字测图任务,就必须做好充 分的准备工作。内容包括“人员安排、仪器工具的选择、仪 器检验、测区踏勘、已有成果资料收集”,并根据工作量的 大小、人员情况和仪器情况拟定作业计划,并编制数字测图 技术设计书来指导数字测图工作,确保数字测图的有序展开。
1、编码应遵循的原则:
• (1) 符合国标图式分类,符合地形图绘图规则; • (2) 简练,便于操作和记忆。 • (3) 便于计算机处理; • (4) 便于GIS等软件的使用; • (5) 要有系统性、科学性和可扩充性。
第三节 野外数据采集
2、地形图要素分类
•
按照GB14804-93《1:500,l: l000;
第三节 野外数据采集
3、数据记录格式
• 下图数据记录格式,分为8个数据段。
• A1表示记录类别,后面的记录按类别表示相应 的内容。例如一条碎部点记录,A2表示点号,A3 表示连接点号,A4表示线型和线序,A5表示地形 要素代码,A6 、A7 、A8分别表示碎部点的x、y
坐标和高程。
第三节 野外数据采集
3.数字摄影测量模式
利用全站仪进行数据采集时,每次只能测定一个点,而 利用摄影测量的方法则可同时测定多个点,这是摄影测量方 法的最大优点。
3D激光扫描仪采用主动式激光发射,所以它不受周围 光线的影响,可以实现白天和黑夜作业,被广泛应用于军事 侦察、变形监测、地质灾害防治等方面,它必将在目标数据 的采集及快速成图方面愈发显示出其它测量方法不可替代的 优势。
一、删除三角形 二、过滤三角形 三、增加三角形 四、三角形内插点 五、删三角形顶点 六、重组三角形 七、删三角网 八、修改结果寸盘 注意:修改了三角网后一定要进行此操作,否则修改无效。
第三章 地图的数学基础
第三章地图的数学基础第一节地图投影的概念地图投影是地图学重要组成部分之一,是构成地图的数学基础,在地图学中的地位是相当重要的。
地图投影研究的对象就是如何将地球体表面描写到平面上,也就是研究建立地图投影的理论和方法,地图投影的产生、发展、直到现在,已有一千多年的历史,研究的领域也相当广泛,实际上它已经形成了一门独立的学科。
我们学习投影的目的主要是了解和掌握最常用、最基本的投影性质和特点以及他们的变形分布规律,从而能够正确的辨认使用各种常用的投影。
一、地球的形状和大小地球的形状近似于一个球体,但并不是一个正球体,而是一个极半径略短、赤道半径略长,北极略突出、南极略扁平,近似于梨形的椭球体。
这个不规则的地球体满足不了测绘工作的需要,于是人们选择了一个最接近地球形状的旋转椭圆体表示地球,称为地球椭球体。
地球椭球体的大小,由于推算所用资料、年代和方法不同,许多科学家所测定地球椭球体的大小也不尽相同,我国1953年以前采用海福特椭球体,从1953年起采用克拉索夫斯基椭球体,它的长半径a=6378245m,短半径b=6356863m ,偏率d=a-b/a=1:298.3 这是原苏联科学家克拉索夫斯基1940年测定的。
由于地球椭球体长短半径差值很小,约21km,在制作小比例尺地图时,因为缩小的程度很大,如制作1:1000万地图,地球椭球体缩小1000万倍,这时长短半径之差只是2.1mm,所以在制作小比例尺地图时,可忽略地球扁率,将地球视为圆球体,地球半径为6371km。
制作大比例尺地图时必须将地球视为椭球体。
二、地图表面和地球球面的矛盾地图通常是绘在平面介质上的,而地球体表面是曲面,因此制图时首先需要把曲面展成平面,然而,球面是个不可展的曲面,要把球面直接展成平面,必然要发生断裂或褶皱。
无论是将球面沿经线切开,或是沿纬线切开,或是在极点结合,或是在赤道结合,他们都是有裂隙的。
三、地图投影的概念球面上任一点的位置是用地理坐标(φ、λ)表示的,而平面上点的位置是用直角坐标(纵坐标是x,横坐标是y)表示的,所以要将地球球面上的点转移到平面上,必须采用一定的数学方法来确定地理坐标与平面坐标之间的关系。
测量学与地图学(第九章)
N = p/ M 2*1012 / ((d + 0.2 )/2)2 (M为地图比例尺)
❖点值S为:点值 S = INT [A / 密度最大区点数 N ]
A为密度最大区内部物体数量指标总值。 任意区域的点数=该区域数量指标/点值S
等高线、等深线、等温线、等降水线等
§3 面状分布要素的表示
一、面状分布要素的差异
1、连续分布 2、不连续分布 3、质量差别 4、数量差别
二、表示方法
1、质底法 2、范围法 3、量底法
1、质底法
对于连续分布的面状事物的类型及其分布地域,可以 用面状符号表示。用线划表示分类界线,用不同颜色、网 纹或注记等表示质量差别,这种方法称为质底法。
提示语
·为方便使用本课件,可在课后 下载使用PowerPoint软件进行修 改调整
For the convenience of using this courseware, you can download it after class and use PowerPoint software to modify and adjust it
三、点状符号的扩展
1、维数扩展
分割圆
统计图表
玫瑰图(极坐标图)
结构符号:在一个点位上需要表示几种事物或一种事物的 各个组成部分,则 可以将一个几何图形分成几 个部分,每一部分代表一种事物,这种符号称 为结构符号。
常用结构符号:圆形结构符号、网纹。
2、符号的扩展显示动态变化
增量符号(扩张符号):要反映一定时期内事物的发展变 化,可以利用符号本身由小到大向外扩展的形式,这种符 号称为增量符号。
工程测量课件第9章 地形图的基本知识
22 -10
(2)基本图号法编号 即 以1∶5000地形图作为基础 ,比例尺比其大的地形图 图幅的编号,是在1∶5000 地形图图幅编号后面加上 相应罗马数字Ⅰ、Ⅱ、Ⅲ 、Ⅳ,
2020/10/5
20-10-Ⅰ 1∶2000 20-10- Ⅱ
20-10-Ⅳ
20-10- Ⅲ -Ⅰ
20-10-Ⅳ 1∶100 -Ⅲ 0
比例尺缩绘,而宽度则无法 按比例表示的地物。
4.地物注记 用文字、数字或特有符
号对地物加以说明,这种说 明就是地物注记。
2020/10/5
三、 地貌符号
对于大、中比例尺地形图,通常用等高线、特殊地貌符号 和高程注记点相互配合起来表示地貌。
1.等高线
地面上高程相同的相邻各点连接而成的连续闭合曲线。
2.等高距和等高线平距 相邻等高线之间的高差称为等高距(h)。同一幅地形图上,
2020/10/5
测量学
撒利伟
西安建筑科技大学 建筑勘测研究所
第 9 章 地形图的基本知识
9.1 地形图的概述
一、地图
根据一定的数学法则,经过综合概括并用约定符号将地球 表面上的各类信息在平面上表示的图形。
地图的 基本内容
数学要素:构成地图的数学基础,如地图投影、 比例尺、控制点、坐标网、高程系、 地图分幅等。
20-10-Ⅳ-Ⅱ- Ⅱ
20-10-Ⅳ-Ⅱ-Ⅳ
1∶50 20-100-Ⅳ- Ⅳ
1∶5000
9.4 地形图的辅助要素
一、 图名、图号
接图表 孙庄 李家坪 小庙村
图名
顺河街 等驾坡
581厂 赵家 朱寨
30.0 50.8
宋村 50.0-30.0
图号
密级 31.0 50.8
测量学课本第9章 地形图的基本知识
第 9 章 地形图的基本知识本章导读【本章提要】本章介绍了大比例尺地形图的基本知识,内容包括:地形图的比例尺、地形 图的分幅和编号以及地形图上地物和地貌的表示方法。
【学习目标】要求掌握比例尺精度,等高线的有关概念及其特性。
9.1 地形图的基本知识9.1.1 地形图的概念地球表面千姿百态,错综复杂,有高山、峡谷、平原,有河流、房屋等,这些统称为地形。
地形分为地物和地貌两大类。
地物是指地球表面上的各种固定性物体,可分为自然地物和人工地物,如房屋、道路、江河、森林等。
地貌是指地球表面高低起伏的自然形态,如高山、平原、盆地、陡坎等。
按一定的比例尺将地球表面上的各种地物、地貌以及相关地理要素沿铅垂线方向投影到水平面上,并运用《地形图图式》统一规定的符号和注记表示地物的平面位置和地貌起伏状况的图,称为地形图。
地形图主要描述地球面上地物、地貌位置、形状、大小以及基本属性信息,表示了一定区域的自然、社会、经济与文化等重要信息,是国家政治、军事、经济建设的重要信息资源文件。
如果仅反映地物的平面位置,不反映地貌变化的图,称为平面图。
在进行渠道、道路等带状工程建设时,需要了解工程沿线的地面起伏状况,为此目的而测绘的表示地面上某一方向起伏的图,称为断面图。
9.1.2 地形图的比例尺无论是平面图、地形图或断面图都不能按照实地真实的大小进行绘制,必须依一定的比例加以缩小。
图上任一线段的长度与地面上相应线段水平距离之比,称为图的比例尺。
常见的比例尺表示形式有两种:数字比例尺和图示比例尺。
1. 数字比例尺以分子为 1 的分数形式表示的比例尺称为数字比例尺。
设图上一条线段长为 d ,相应的实地水平距离为 D ,则该地图的比例尺为:d= 1 DM(1-1)式中,M 称为比例尺分母。
比例尺的大小视分数值的大小而定。
M 越大,比例尺越小;M越小,比例尺越大。
数字比例尺也可写成 1:500、1:1 000、1:2 000 等形式。
地形图按比例尺的大小分为三类:1:500、1:1 000、1:2 000、1:5 000 为大比例尺地形图;1:10 000、1:25 000、1:50 000、1:100 000 为中比例尺地形图;1:250 000、1:500 000、1:1 000 000 为小比例尺地形图。
地图学的数学基础
不同的比例尺适用于不同的制图需求和目的,应根据实际情况进行选择。
04 地图符号与注记
地图符号的分类与特点
分类
按性质可分为几何符号、艺术符号和 透视符号;按形状可分为点状符号、 线状符号和面状符号。
特点
具有形象性、约定性、定位性和可量 测性。
地图注记的要素与原则
动态可视化
运用动画技术实现地图数据的动态可视化表达,展示要素的空间变 化过程和趋势。
交互式可视化
提供用户与地图的交互功能,如缩放、平移、旋转等,以及要素选择、 属性查询等交互操作,增强用户体验和数据分析效果。
06 地图制图的数学方法
制图综合的数学方法
地图综合算法
包括基于规则的算法、基于知识的算法和基于机器学习的算法等, 用于从大量地理数据中提取关键信息并进行综合。
地图比例尺是表示地图上某一长 度与相应地面长度之间的比例关
系。
比例尺反映了地图对地面的缩小 程度,是地图的基本要素之一。
比例尺通常表示为分数或比值的 形式,如1:10000,表示地图上 1单位长度对应地面上10000单
位长度。
地图比例尺的表示方法
数字式
用数字直接表示比例尺, 如1:50000,简洁明了。
利用数学方法确定注记的位置、方向和排列方式,确保注记在地图上的正确配置 和显示。同时,还可以通过数学运算对注记进行缩放、旋转和平移等操作,以适 应不同比例尺和投影方式下的地图显示需求。
05 地图数据的处理与分析
地图数据的获取与处理
数据来源
地图数据可以通过多种途径获取, 包括卫星遥感、航空摄影、地面 测量等。
网络分析方法
如最短路径分析、可达性分析、中心性分析等,用于研究地理网 络的结构和功能。
测量与地图学基础知识
第一章测量与地图学基础知识第一节:地球的形状和大小一、地球自然表面地球真正的形状并不是一个完美的标准的圆球体,而是一个两极略扁的,赤道半径略长,北级略突出、南极略扁平,近于梨形的椭球体。
由于只有地球具有这种独特的形状,称之为地球体二、地球体的物理表面1.水准面:为了寻求一种规则的曲面来取代地球的自然表面,人们设想当海水在“完全”静止状态下,把它延伸到大陆内部,形成包围整个地球的连续闭合表面,它处处与铅垂线(重力方向)正交,这个静止的水面叫做水准面(处处与重力方向线垂直的连续曲面)2、大地水准面:设想处于完全静止的平均海水面向陆地和岛屿延伸所形成的闭合曲面==是描述地球形状的一个重要物理参考面,也是海拔高程的起算面。
大地水准面是测量工作的基准面。
==地球上的质点所受的万有引力与离心力的合力称为重力(gravity),重力的方向称为铅垂线(plumb line)方3、大地体:大地水准面所包围的代表地球形状和大小的形体该几何体必须满足两个条件:①形状接近地球自然形体;②可以用简单的数学公式表示。
三、地球体的数学表面:1、椭球体-以大地体短轴(地轴)为旋转轴所成的椭球体,通常称地球椭球体,或旋转椭球体,简称椭球体或椭球。
在测量和制图中就用旋转椭球体来代替大地球体。
它是一个规则的数学表面,所以人们视其为地球体的数学表面即是个可以用数学模型定义和表达的曲面椭球体三要素: 长轴 a(赤道半径)、短轴 b(极半径)和椭球的扁率 f第二节地面点位置的表示方法确定地面点在地球椭球体上的位置。
包括两个方面:一是点在地球椭球体面上的平面位置,即经度和纬度;二是确定点到大地水准面的高度,即高程。
坐标(一) 地理坐标系―子午圈与纬圈在椭球面上是两组正交的曲线,它们在椭球面上构成的坐标系称为地理坐标系1、天文坐标:表示地面点在大地水准面上的位置。
2、大地地理坐标:表示地面点在参考椭球面上的位置。
(LB)(二)平面直角坐标由于地理坐标是球面坐标,在工程建设规划、设计、施工中,测量和计算十分不便。
地图的数学基础
地图的数学基础Tom Xu中国地质大学(北京)土地学院March, 2006序1.地球体1.1 地球的自然表面1.2 地球的物理表面1.3 地球的数学表面2. 坐标系与高程系2.1 坐标系2.2 高程系2.3 卫星定位技术3. 地图比例尺3.1 地图上标注的地图比例尺的形式3.2 地图的比例尺系统4. 地图投影4.1 地图投影的实质4.2 地图投影的变形4.3 地图投影的分类4.4 地图投影的选择4.5 地图投影的变换5. 地图定位5.1 地形图的定位5.2 小比例尺地图的定位序地图的数学基础,是指使地图上各种地理要素与相应的地面景物之间保持一定对应关系的经纬网、坐标网、大地控制点、比例尺等数学要素。
为了解地图上这些数学要素是怎么建立起来的,首先必须搞清楚地球是一个怎样的形体。
然后,便引出另一个问题:地球是圆的还是平的?空间采取什么样的方法,才能将球面的景物精确地描绘到平面图纸上?这是地图学要解决的第一个矛盾,从而引出经纬网、坐标网和大地控制点的概念。
而讨论这些内容的目的,是要解决球面上点位的坐标,与图面上相对应点位的坐标,如何建立起严格的一一对应的函数关系。
这就是地图投影要回答的问题。
地图是地面景物的缩小表示。
将地球表面的景物描绘到地图面上,遇到的第二矛盾是大与小的矛盾,要解决这个矛盾,必须将地面景物依照一定的比率进行缩小表示。
这就是比例尺所要解决的问题。
1. 地球体1.1 地球的自然表面人类很早就很关注自己世代繁衍生息的场所,但由于古代的科学技术不发达,人类对自己生活空间的认识曾相当局限。
如早在我国春秋时期(公元前770~476年),就曾有“天圆地方说”,后来称之为“盖天说”。
后汉时期的张衡(公元79~139年)创立了“浑天说”,提出了大地是球体的概念。
古希腊学者托勒密在公元2世纪创立了“地心说”,也认为大地是个球形体,大地是宇宙的中心,其他星球均围绕大地运行。
但是,对大地是球体的早期认识,应该归功于古希腊学者毕达哥拉斯(Pythagoras,公元前580~前500年)和亚里斯多得(Aristotle,公元前384~322年),他们在两千多年前就确信地球是圆的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
据阿波隆尼定理,有
m2 + n2 = a2 + b2 m·n·sinθ = a·b
(9-5)
2、长度相对变形
V
ds'ds
ds
ds' ds
1
1
(9-6)
当V 0时,表示投影后长度伸长; 当V 0 时,表示投影后长度缩短; 当V = 0 时,则表示投影后无长度变形。
(二) 变形椭圆
1、定义 投影变形可以用变形椭圆来描述。 变形椭圆是指椭球面上的一个微小圆,由于 投影变形的原因,投影到平面上一般为一个 微小椭圆,特殊情况下为一个圆。
2、变形椭圆实验
3、变形椭圆的证明:
如图(a)所示,ABCD为地面上的微小圆,以经纬线 为直角坐标轴X、Y,圆上任意一点M的坐标为 (x,y);投影后,展在平面上如(b)图所示,微 小圆ABCD投影成ABCD,M投影成M,坐标 为(x,y)。若以m、n表示经线和纬线方向长 度比,则:
x x' m
通常,地图投影中常用的投影面有:平面、 圆柱面、圆锥面。
投影面
投影面通过相切或 相割的方式与球面 产生联系,这些切 点、切线和割线, 是投影面与球面直 接接触的地方,不 存在变形,故而称 为标准点或标准线。
几何投影投影面与球面的关系
标准点或线在球面上的位置决定投影的轴向 若投影面是平面
正轴 平面切于极点,与地轴正交; 横轴 平面切于赤道,与地轴平行; 斜轴 平面切于其他点,与地轴斜交。
通常将地表当作球体,不能用于高精度制图。 但其计算简单,绘制方便,可用于制作小 比例尺地图。
2)数学分析法 在借助投影面概念的基础上, 通过量化变形,用数学公式来实现椭球面 与投影面间的转换。
计算精度高,对椭球体和球体都适用, 故现在地图制图基本上都采用此法获得投影。
设想投影面与球面相切或相割,然后根据某种 条件(等角、等积、任意)将球面经纬网 转换为平面的经纬网。
第九讲 地图的数学基础
地图投影基本知识 方位投影 圆锥投影 圆柱投影 地形图投影 其他地图投影 地图比例尺 投影的选择使用
教学目标
(1)了解常用地图投影的计算。
(2)熟悉小比例尺地图投影的网格和变形特点
(3)掌握几何投影、地形图投影的图形特征、变 形规律和选择应用。
重点:
变形的概念及解释,常用投影 的网格、变形特点和选择使用,
地图投影变形的图解示例
(摩尔维特投影-等积伪圆柱投影)
长度变形 角度变形
地图投影变形的图解示例
(UTM-横轴等角割圆柱投影)
面积变形和长度变形
(一)长度变形
1、长度变形的量化----长度比
长度比是投影面上的一微小线段ds(变形椭 圆半径)和球面上相应微小线段ds(球面上 微小圆半径)之比,并以表示,则
变形分析 若以南北纬30°纬线为准平展在纸面上,则既 产生裂隙又出现重叠。 30°纬线以内,离该纬线的距离越远重叠度越 大,30°纬线以外,离其越远裂隙越大。
变形分析
倘若沿纬线按相同纬 差将地球仪切成若干 等份,再将各等分沿 同一条经线切开,沿 另一经线将各部分结 合平展在纸面上,同 样产生裂隙,这些裂 隙随着离结合经线距 离的增大而增大。
y
ρ δ
O
A x
Y
有时,为避免制图范
围内出现负值,还要 X 将坐标系平移,这时
X
便出现一个新原点,
y
新坐标与原坐标的关
ρ
系如下:
hδ
x´=k+ρcosδ y´=h+ρsinδ
(9-3)
Ok
O
A x
Y Y
3、投影方法
现代地图投影的方法,可以归为几何透视法 和数学分析法两类。
1)几何透视法 把几何原理与光学透视法 结合,建立球面与平面的函数关系。
y y' n
(9-7)
设球面上的微小圆半径r=1,则M点的圆方程 为x2+y2=1,将(9-7)式代入,得M 的轨 迹方程为:
难点: 变形,投影计算
第一节 地图投影的基本知识 一、定义
地图投影就是用建立地球表面(旋转椭球体)与投 影面(平面)点与点之间的数学对应关系,即建 立二者间的数学转换公式。
球面地理坐标只能定位,不方便进行距离、方位、 面积等参数的测算,球面(或曲面)不方便使用。
为平面符合视觉心理,并易于进行距离、方位、 面积等测算和各种空间分析,地图表达为平面。
四、投影变形 c
将不可展的地球椭球面展开成平面,并且 不能有断裂,则图形必将在某些地方被 拉伸,某些地方被压缩,故投影变形是 不可避免的。变形表现在三个方面:
长度变形:是最基本的变形
面积变形
角度变形
变形分析
如图所示,按相同经 差(例如30°)沿经 线将地球仪切成若干 等分,然后展平。
若在极点处将各等分 结合平展在纸面上, 则得到的网格产生了 裂隙。并且裂隙随着 离开原点距离的增大 而增大。
但地球椭球体是不可展曲面,必须采用特殊的方法 将其展开,使之成为没有破裂或褶皱的连续平面。
二.地图投影的实质
建立地球椭球面上点的地理坐标(L,B)或
(λ,φ)与平面上对应点的平面直角坐标
(x,y)之间的函数关系:
x f11(, ) y f22(, )
(9-1)
当给定具体的投影条件时,将得到不 同类型的投影方式。
ds'
ds
(9-4)
长度比是一个变量,它不仅随着点的位置不
同而变化,而且在同一地点,它还随方向的
变化而变化。
研究长度比时,只是研究一些特定方向上的长 度比,包括:
1)主方向长度比 椭球面上相互垂直的二方 向投影后仍互相垂直,此即主方向。主方向
长度比即最大长度比a和最小长度比b
2)经线长度比m 纬线长度比n
投影面为圆柱或圆锥
正轴 柱体或锥体切于赤道,中轴线与地轴重合; 横轴 柱体或锥体切于经圈,中轴线与地轴垂直; 斜轴 柱体或锥体切于其他位置,中轴线与地轴斜交。
2、地图(平面)上表示地物位置的方法
直角坐标法(x,y),
极坐标法(ρ,δ),
X
它们间的关系为 x= ρcosδ y= ρsinδ
(9-2)
三、地图投影的方法
早期的地图投影是用光学透视方法获得的, 这种方法直观简单、便于操作,但不能建 立球面与投影面的数量关系。
为了获得精确定位的地图,现代地图投影借 助光学透视的概念原理,采用数学方法建 立投影面与椭球面的函数关系。
1、地图平面(投影面)
地图平面即投影面,也就是地球椭球体上的 点、线、面所投落的平面,该平面必须是 无褶皱和裂缝的,即必须是平面或可展的 曲面。
