非晶态半导体
晶态和非晶态的概念
晶态和非晶态的概念晶态和非晶态是固体物质的两种基本状态，它们的区别在于它们的原子或分子排列方式不同。
晶态的物质具有高度有序的排列结构，而非晶态的物质则没有这种高度有序的排列结构，它们的原子或分子是随机排列的。
在实际应用中，晶态和非晶态的物质具有截然不同的性质和应用范围。
晶态的物质结构晶态的物质结构是高度有序的，它们的原子或分子排列方式是非常规则的。
晶体的结构通常由周期性的基本单元组成，这个基本单元被称为晶胞。
晶体的物理性质与晶胞内的原子或分子排列方式、晶胞的大小和形状、以及晶体整体的对称性等因素有关。
晶体的结构可以用X射线衍射等方法来确定。
在X射线衍射中，X射线通过晶体时会发生衍射，衍射的图案可以反映出晶体的结构。
晶体的结构可以用布拉维格子来描述，布拉维格子是一种虚拟的晶胞，它可以用来描述晶体的周期性结构。
晶体的结构可以用空间群来描述，空间群是一个对称性操作的集合，它描述了晶体的对称性。
晶态的物质性质晶态的物质具有一些特殊的物理性质，这些性质与晶体的结构有关。
晶体的结构决定了它们的热力学性质、光学性质、电学性质等。
晶体的结构也决定了它们的机械性质，如硬度、弹性、塑性等。
晶体的结构还决定了它们的化学性质，如反应性、溶解度等。
晶态的物质应用晶态的物质在现代科技中有广泛的应用。
晶体管、LED等电子器件中的半导体材料就是晶态的物质。
晶态的物质还被用于制造光学器件、激光器等。
晶态的物质还被用于制造陶瓷、金属合金等工程材料。
非晶态的物质结构非晶态的物质结构是无序的，它们的原子或分子是随机排列的。
非晶态的物质可以看作是一种无序的、不规则的、没有周期性结构的固体。
非晶态的物质结构通常由玻璃态、胶态、凝胶态等状态组成。
非晶态的物质性质非晶态的物质具有一些独特的物理性质，这些性质与它们的无序结构有关。
非晶态的物质通常没有明显的熔点，而是通过玻璃转变或热分解来失去结构稳定性。
非晶态的物质通常具有较高的硬度和弹性模量，但它们的塑性和延展性较差。
非晶态半导体
• 扩展态与定域态交界处的能量称作迁移率边。
• 由两个迁移率边确定的能量差为迁移率隙。
• T=0K时，能量在定域态范围内的电子的迁移率为零。当电 子态能量通过扩展态与尾部定域态交界处的临界能量，即 进入扩展态时，电子迁移率突增至一个有限值。
• 在T0时，定域态中的电子可以通过与非晶格子相互作用而 进行跳跃式导电，故迁移率并不为零，但与扩展态中电子 的迁移率相比要小得多。
非晶态半导体的本征导电机理
• 除了扩展态的电子外还有局域态电子的电导。 在的温能度态较而高导时电，，电形子成可扩被展激态发电到导迁。移温边度E较C低以时上， 电声子 子只 的能 帮被 助激 从发一到个接定近域态EC跃的迁带到尾另态一，个然定后域通态过 而导电，形成带尾态电导。在温度更低时，电 子的的只 帮 近能 助 程从 跃 跳费 迁 跃米 到 电能导EF以级。上在EF的以温邻下度近的极空能低态量时，状，形态能成通量定过在域声EF态附子 近的电子，只能在能量相近的能级之间作变程 跳跃。
• 考虑到缺陷时，能带图中 应包含带隙中的缺陷态。 戴维斯-莫特提出了右图所 示的能带模型，其中Ex和 Ey分别表示由悬挂键引起 的深受主和深施主态，它 们互相交叠而EF则被钉扎 在二者中间。
• 实际非晶体中的缺陷是很 复杂的，而且还随着制备 过程中的条件不同而改变， 因此不能用这样简单的模 型来说明带隙中的状态。
• 当体系的费米能级处于带尾定域态范围时，只有通过热激 发使电子从定域态跃迁到迁移率边以上的能态才能产生导 电性能，导电性表现为非金属型的。如果费米能级进入扩 展态区域，则处于扩展态中的电子将可象金属中电子那样 导电，导电性表现为金属型的。
• 这种当费米能级通过迁移率边从定域态进入扩展态时发生 的导电性从非金属到金属型的转变称做安德森转变。
非晶态半导体
安德森近似地假设其体系的哈密顿算符
Hˆ En n n V n m
n
nm
式中对m求和是指对n最邻近的格点求和，En是随格点不同而变的。在理想周期势场 中，即没有叠加无规势场时，式中En= E0，为一常数。安德森提出了一个区分扩展 态和定域态的定义：假设一个电子在t=0时处在n格点处的某个态中，由于第二项微
使整个电池的光谱响应接近与太阳光光谱，如图所示， 具有这样结构的
太阳能电池称为叠层电池。理论值可以达到68% 。
理论值
43%
双结 三结
理论值 49%
2008年United Solar公司在Julich 研究中心测试三 结的效率超过 15%
感谢阅读
轻掺杂的非晶硅的费米能级移动较小， 如果用两边都是轻掺杂的或一边是轻 掺杂的另一边用重掺杂的材料，则能 带弯曲较小，电池的开路电压受到限 制；如果直接用重掺杂的p+和n+材料 形成p+-n+结，那么，由于重 掺杂非晶硅材料中缺陷态密度较高， 少子寿命低，电池的性能会很差。
p a–Si - i a–Si - n μc–Si结构
电子在非晶硅中的扩散长度 为10μm，空穴在非晶硅中 的扩散长度为1μm
技术路线图
p a-Si-i a-Si-n μc -Si结构中，p a-Si和μc –Si的厚度大约为 10nm，但是10nm p a-Si会吸收掉20%左右的入射光，削 弱电池对短波长光的响应，限制了短路电流的大小，因 此使用宽带隙透明的非晶碳化硅膜代替p a-Si作窗口层， 此外它还可以通过内建电势的升高提高开路电压。
技术路线图
微晶硅有较高的掺 杂效率，在同样的 掺杂水平下，其费 米能级远离带隙中 央的程度比非晶硅 高。另一方面，微 晶硅的带隙不会因 为掺杂而有明显的 降低，因此用微晶 硅做太阳能电池的 接触层，既可减小 串联电阻，也可增 加开路电压.

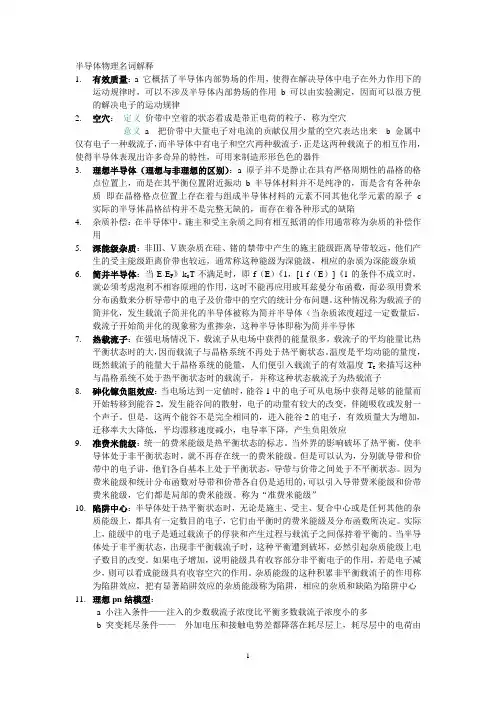

半导体物理名词解释总结
半导体物理名词解释1.有效质量：a 它概括了半导体内部势场的作用，使得在解决导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用 b 可以由实验测定，因而可以很方便的解决电子的运动规律2.空穴：定义价带中空着的状态看成是带正电荷的粒子，称为空穴意义a 把价带中大量电子对电流的贡献仅用少量的空穴表达出来b金属中仅有电子一种载流子，而半导体中有电子和空穴两种载流子，正是这两种载流子的相互作用，使得半导体表现出许多奇异的特性，可用来制造形形色色的器件3.理想半导体（理想与非理想的区别）：a 原子并不是静止在具有严格周期性的晶格的格点位置上，而是在其平衡位置附近振动b 半导体材料并不是纯净的，而是含有各种杂质即在晶格格点位置上存在着与组成半导体材料的元素不同其他化学元素的原子 c 实际的半导体晶格结构并不是完整无缺的，而存在着各种形式的缺陷4.杂质补偿：在半导体中，施主和受主杂质之间有相互抵消的作用通常称为杂质的补偿作用5.深能级杂质：非Ⅲ、Ⅴ族杂质在硅、锗的禁带中产生的施主能级距离导带较远，他们产生的受主能级距离价带也较远，通常称这种能级为深能级，相应的杂质为深能级杂质6.简并半导体：当E-E F》k o T不满足时，即f（E）《1，[1-f（E）]《1的条件不成立时，就必须考虑泡利不相容原理的作用，这时不能再应用玻耳兹曼分布函数，而必须用费米分布函数来分析导带中的电子及价带中的空穴的统计分布问题。
这种情况称为载流子的简并化，发生载流子简并化的半导体被称为简并半导体（当杂质浓度超过一定数量后，载流子开始简并化的现象称为重掺杂，这种半导体即称为简并半导体7.热载流子：在强电场情况下，载流子从电场中获得的能量很多，载流子的平均能量比热平衡状态时的大，因而载流子与晶格系统不再处于热平衡状态。
温度是平均动能的量度，既然载流子的能量大于晶格系统的能量，人们便引入载流子的有效温度T e来描写这种与晶格系统不处于热平衡状态时的载流子，并称这种状态载流子为热载流子8.砷化镓负阻效应：当电场达到一定値时，能谷1中的电子可从电场中获得足够的能量而开始转移到能谷2，发生能谷间的散射，电子的动量有较大的改变，伴随吸收或发射一个声子。
(完整版)半导体材料的分类_及其各自的性能汇总
其中晶态半导体又可以分为单晶半导体和多晶半导体。
上述材料中，锗(Ge)、硅(Si)、砷化镓(GaAs)都是单晶，是由均一的晶粒有序堆积组成；而多晶则是由很多小晶粒杂乱地堆积而成。
对于非晶态半导体，有非晶态硅、非晶态锗等，它们没有规则的外形，也没有固定熔点，内部结构不存在长程有序，只是在若干原子间距内的较小范围内存在结构上的有序排列，称作短程有序。
另外，在实际应用中，根据半导体材料中是否含有杂质，又可以将半导体材料分为本征半导体和杂质半导体。
在下面的章节中将会介绍，杂质的存在将对材料的性能产生很大的影响。
二. 半导体材料的结构及其性能1.几种半导体材料的结构1.1金刚石结构型材料Si、Ge等Ⅳ族元素有4个未配对的价电子，每个原子只能与周围4个原子共价键合，使每个原子的最外层都成为8个电子的闭合壳层，因此共价晶体的配位数(即晶体中一个原子最近邻的原子数)只能是 4。
方向性是指原子间形成共价键时，电子云的重叠在空间一定方向上具有最高密度，这个方向就是共价键方向。
共价键方向是四面体对称的，即共价键是从正四面体中心原子出发指向它的四个顶角原子，共价键之间的夹角为109°28′，这种正四面体称为共价四面体，见图 1.2。
图中原子间的二条连线表示共有一对价电子，二条线的方向表示共价键方向。
共价四面体中如果把原子粗略看成圆球并且最近邻的原子彼此相切，圆球半径就称为共价四面体半径。
单纯依靠图1.2那样的一个四面体还不能表示出各个四面体之间的相互关系，为充分展示共价晶体的结构特点，图1.3(a)画出了由四个共价四面体所组成的一个Si、Ge晶体结构的晶胞，统称为金刚石结构晶胞，整个Si、Ge晶体就是由这样的晶胞周期性重复排列而成。
它是一个正立方体，立方体的八个顶角和六个面心各有一个原子，内部四条空间对角线上距顶角原子1/4对角线长度处各有一个原子，金刚石结构晶胞中共有8个原子。
金刚石结构晶胞也可以看作是两个面心立方沿空间对角线相互平移 1/4 对角线长度套构而成的。
第3章 非晶态材料的基本概念
4/10/2020
31
3.1.3 非晶态材料的特性
1. 高强度、高韧性
许多非晶态金属玻璃带，即使将它们对折，也不会产 生裂纹。 对于金属材料，通常是高强度、高硬度而较脆，然而 金属玻璃是两者兼顾，不仅强度高、硬度高，而且韧 性也较好。
4/10/2020
32
4/10/2020
• 此外，镧系稀土金属和后过渡金属组成的二元系的共
晶点也很低，在共晶成分附近也能获得非晶态，其中
多数是富稀土合金，如 La-Au18-26, La78Ni22, Gd-Fe3250, Er68Fe32, Gd-Co40-50……
4/10/2020
21
(3) IIA族金属的二元或多元合金
• Ca-Al12.5-47.5, Ca-Cu12.6-62.5, Ca-Pd, Mg-In25-32, Be-Zr50-70, Sr70Ge30, Sr70Mg30……这类合金形成 非晶态的成分范围非常广。
4/10/2020
35
❖ 其他的金属玻璃和镍基、钴基非晶态合金也都有 极佳的抗腐蚀能力。
❖ 利用非晶态合金几乎完全不受腐蚀的优点，可以 制造耐蚀管道、电池电极、海底电缆屏蔽、磁分 离介质及化学工业的催化剂，目前都以及达到了 实用阶段。
1. 非晶态合金 2. 非晶态半导体材料 3. 非晶态超导体 4. 非晶态高分子材料 5. 非晶态玻璃
4/10/2020
16
1. 非晶态合金
❖ 非晶态合金也叫金属玻璃，它既有金属和玻璃的优 点, 又克服了它们各自的弊病。如玻璃易碎, 没有延 展性。金属玻璃的强度却高于钢, 硬度超过高硬工具 钢, 且具有一定的韧性和刚性, 所以, 人们赞扬金属玻 璃为“敲不碎、砸不烂”的“玻璃之王”。
半导体物理学(第七版)+电子工业出版社++刘恩科等编著+PPT第13章非晶态半导体
wsw 100420098
一、非晶态半导体的结构
1.晶体和非晶态固体
晶体特征是其中原子排列具有周期性； 非晶态固体原子排列不具有周期性； 非晶态固体原子排列并非是完全杂乱无章的，在一 个或几个原子范围内有一定排列规律。 例如非晶体硅，每一硅原子周围仍有四个近邻硅原 子，大体保持单晶硅的固体结构，但其键角和键长 发生畸变，键角随机地在109°28’±10°波动。
（3）非晶半导体的能带模型（莫特-CFO模型） 该模型认为由于非晶态的无序，使导带底和价带顶 部分别产生由定域态组成的带尾，它们一直延伸到 禁带中部并互相交叠。费米能级以上带正电，以下 带负电，其本身补钉扎在带隙的中央附近。
图6.能带模型示意图
莫特-CFO模型对于多数非晶半导体是不适合 的，这些材料对红外及部分可见光都是透明 的，说明仍有明确的带隙存在。图6所示的模 6 型一般认为更合理。实际的非晶材料中总是 有缺陷，如杂质、点缺陷处悬挂键及微空洞。
（4）非晶态半导体的化学键结构 非晶固体中，由于微扰作用，成键态能级 分裂为价带，与反键态对应的能级分裂为导 带。 价电子壳层不到半充满时，所有电子可以 不配对，形成的共价键数目与价电子数相等； 价电子壳层中电子超过半满，只有未配对 的电子才能形成共价键，其数目为8-N，N为 价电子数，称为8-N定则。
3.非晶态结构的基本特征 （1）短程有序，长程无序； （2）亚稳性。晶态是自由能最低的状态（平 衡态），用述的两种方法制得的方法自由能 都比晶态的高，不是最稳定状态，但由于动 力学因素，半导体仍能稳定存在称为亚稳态， 并且用第一种方法制备的半导体更稳定。
A，B，C……分别表示构成体系的各种原子，x1，x2， x3……表示各原子所占的百分数。则平均配位数为：
第十三章 非晶态半导体
第十三章非晶态半导体第十三章Part 113.1 非晶态半导体的分类13.2 非晶态半导体的电子结构13.3 非晶态半导体中的缺陷13.4 非晶态半导体的应用绪论50年代科洛米耶茨等人开始了对硫系玻璃的研究，但直到1968年奥弗申斯基关于硫系薄膜制作开关器件的专利发表以后，才引起人们对非晶态半导体的兴趣。
1975年斯皮尔等人在硅烷辉光放电分解制备的非晶硅中实现了掺杂效应，使控制电导和制造PN结成为可能，从而为非晶硅材料的应用开辟了广阔的前景。
在理论方面，安德森和莫脱建立了非晶态半导体的电子理论。
1977年以他们在非晶态理论方面的贡献而获得诺贝尔物理学奖非晶态半导体的分类非晶态半导体的分类目前研究最多的非晶态半导体有两大类：硫系玻璃非晶态半导体四面体键非晶态半导体1、硫系玻璃非晶半导体含硫族元素的非晶态半导体。
例如S、Se、Te 等，它们通常以玻璃态形式出现。
其制备方法通常是熔体冷却或气相沉积。
硫系玻璃的性质与制备方法关系不大。
非晶态半导体的分类2、四面体键非晶态半导体如非晶Si、Ge、GaAs等。
此类材料的非晶态只能用薄膜淀积的办法（如蒸发、溅射、辉光放电或化学气相淀积等），只要衬底温度足够低，淀积的薄膜就是非晶态结构。
四面体键非晶态半导体材料的性质，与制备的方法和工艺条件密切相关。
非晶硅的导电性质和光电导性质也与制备工艺密切相关。
不同工艺条件，氢含量不同，直接影响到材料的性质。
非晶态半导体的电子结构一、能带结构非晶态与晶态半导体具有类似的基本能带结构，也有导带、价带和禁带。
材料的基本能带结构主要取决于原子附近的状态。
以四面体键结构的非晶Ge、Si为例，Ge、Si中四个价电子经SP3杂化，近邻原子的价电子之间形成共价键，其成键态对应于价带；反键态对应于导带。
无论是Ge、Si的晶态还是非晶态，基本结合方式是相同的，只是在非晶态中键角和键长有一定程度的畸变，因而它们的基本能带结构是类似的 。
一、能带结构然而，非晶态半导体的电子态与晶态比较有着本质的区别：1、不存在周期性，波矢 k 不再是好的量子数；2、非晶态半导体中结构缺陷的大量存在使得电子的平均自由程大大减小，当平均自由程接近原子间距的数量级时，在晶态半导体中建立起来的电子漂移运动的概念就变得没有意义了。
材料制备技术 7.3非晶态材料的制备
非晶态材料的应用
形状记忆合金
20世纪60年代初，美国马里兰州海军军械研究所的 科学家比勒，用镍钛合金丝做试验。这些合金丝弯 弯曲曲，为了使用方便，他把这些合金丝弄直了。 但是，当他无意中把合金丝靠近火的时候，奇迹发 生了：已经弄直的合金丝居然完全恢复了它们原来 弯弯曲曲的形状。
2019/1/20
7
非晶态材料的特性
4.超导电性 由于超导合金较脆，不易加工成磁体和传输 导线。1975年Duwez首先发现La-Au非晶态合 金具有超导性，后来又发现了许多其他非晶 态超导合金。
2019/1/20
8
非晶态材料的特性
5. 非晶半导体的光学性质
非晶态半导体可分为离子型和共价型两大类。一类 包括卤化物玻璃、氧化物玻璃，特别是过渡金属 氧化物玻璃。另一类是元素半导体。如非晶态 Si、 Ge等。这些非晶态半导体呈现出特殊的光性质。
制备非晶态材料的技术关键是：（1）必须形 成原子或分子混乱排列的状态；（2）将这种 热力学亚稳态在一定温度范围内保存下来， 并使之不向晶态发生转变。
2019/1/20
14
非晶材料的制备原理和方法
非晶态材料的制备方法： 1. 粉末冶金 制备非晶态材料的早期方法。首先用急冷 法获得非晶粉末，然后用粉末冶金方法将粉 末压制或粘结成型。 粉末冶金技术中的许多问题限制了该法 的应用。
2019/1/20 24
非晶材料的制备原理和方法
（4）压延法 压延法又称双辊法，将金属液流经石英管 底部小孔喷射到一对高速旋转的辊子之间而 形成金属玻璃条带。 由于辊间有一定的压力，条带从两面冷 却，并由良好的热接触，故条带两面光滑， 且厚度均匀。 但此法工艺要求非常严格。
2019/1/20 25
半导体物理名词解释
(1)晶态:固体材料中的原子有规律的周期性排列,或称为长程有序。
(2)非晶态:固体材料中的原子不是长程有序地排列,但在几个原子的范围内保持着有序性,或称为短程有序。
(3)准晶态:介于晶态和非晶态之间的固体材料,其特点是原子有序排列,但不具有平移周期性。
(4)单晶:原子呈周期性排列的晶体。
(5)多晶:由许多取向不同的单晶体颗粒无规则堆积而成的固体材料。
(6)原子价键:主要的原子价键有共价键、离子键、π键和金属键。
(7)共价键与非极性共价键:共价键是相邻原子间通过共用自旋方向相反的电子对电子云重叠)与原子核间的静电作用形成的,成键的条件是成键原子得失电子的能力相或是差别较小,或者是成键原子一方有孤对电子(配位体),另一方有空轨道(中心离如果相邻原子吸引电子的能力是一样的,则共用电子对不会发生偏移,这样的共价就是非极性共价键。
共价键的数目遵从8-N原则(8)空穴:光激发或热激发等激发因素会使原子键断裂而释放出电子,在断键处少掉1个电子,等效于留下一个带(+q)电量的正电荷在键电子原来所在的位置,这就是空穴（9）半导体的载流子:有两种载流子,带负电的电子和带正电的空穴。
（10)基态:在0K下,半导体中的电子空穴对产生之前的固体所处的状态。
（11）激发态:电子空穴对产生之后的固体所处的状态（12）光激发:光照产生电子空穴对的过程。
(1)量子:热辐射的粒子形态。
(2)德布罗意波长:普朗克常量与粒子的动量p的比值。
(3)海森伯堡测不准原理:对于同一粒子,不可能同时确定其坐标和动量。
(4)量子化能级:束缚态粒子的分立的能级。
(5)波粒二象性:微观粒子有时表现为波动形态,而电磁波有时表现为粒子形态。
(6)光生载流子:光照产生的载流子。
(7)热生载流子:热激发产生的载流子(8)半导体能带结构:分为E-k图和E-x图。
(9)导带:价带上能量最低的允带(10)价带:价电子所在的允带。
(11)禁带:导带底与价带顶之间的能量区域(12)禁带宽度:导带底与价带顶之间的能量差。
22 晶态材料和非晶态材料 - 科学网
2.2晶态材料和非晶态材料2.2.1晶态材料和非晶态材料的异同晶体广泛存在，并可以用各种偏离理想晶体的缺陷使其具有一定的性质，晶体材料是固体材料的核心。
非晶态材料指非结晶状态的材料，一般指以非晶态半导体和非晶体金属为主的普通低分子的非晶态固体材料，广义地，还包括玻璃、陶瓷以及非晶态聚合物。
晶态材料和非晶态材料都是真实的固体，其内部的原子都处于完全确定的平衡位置附近，并围绕平衡位置坐振动；都具有固体的基本属性，即宏观表现为连续刚体，不流动有确定的形状，体积不变动；具有弹性硬度，可反抗切应力。
两者的本质区别是晶态材料具有长程有序的点阵结构，其组成原子或基元处于一定格式空间排列的状态；非晶态材料只有在几个原子间距量级的短程范围内具有原子有序的状态，为短程有序。
2.2.2水泥和玻璃水泥、玻璃和陶瓷都属于传统的无极非金属材料。
它们都是以硅酸盐为主要成分的材料，也包括一些生产工艺相近的非硅酸盐材料。
由于化学结构的原因，它们大多具有耐压强度高、硬度大、耐高温、抗腐蚀等特点。
1.水泥水泥是一类非常基础的建筑材料，与水混合后，经过物理化学过程能由可塑性浆体变成坚硬而具有一定强度的石状体并能将散粒材料胶结成为整体。
硅酸盐水泥兴起于19世纪。
它的化学成分复杂，但主要的胶结成分是水化硅酸钙。
它是一种水硬性胶凝材料。
普通硅酸盐水泥强度高、能抗硫酸盐腐蚀、水化热，也可用于制备砂浆。
为了建筑需要，水泥可做成白色、黑色或其他各种颜色。
（1）水泥的优点：水泥具有以下优点，因此在土木工程领域得到广泛的应用。
水硬性、与钢筋粘结性好、耐久性、工艺简单、可塑性、低成本、多样性（2）水泥的分类水泥按用途可分为通用水泥、专用水泥和特性水泥。
通用水泥包括硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合水泥专用水泥包括砌筑水泥、油井水泥特性水泥包括快硬水泥、膨胀水泥、抗硫酸盐水泥、中热水泥水泥按化学成份可分为硅酸盐水泥、铝酸盐水泥和硫酸盐水泥。
