建筑结构的基本构件.
简述装配式混凝土结构基本构件的组成

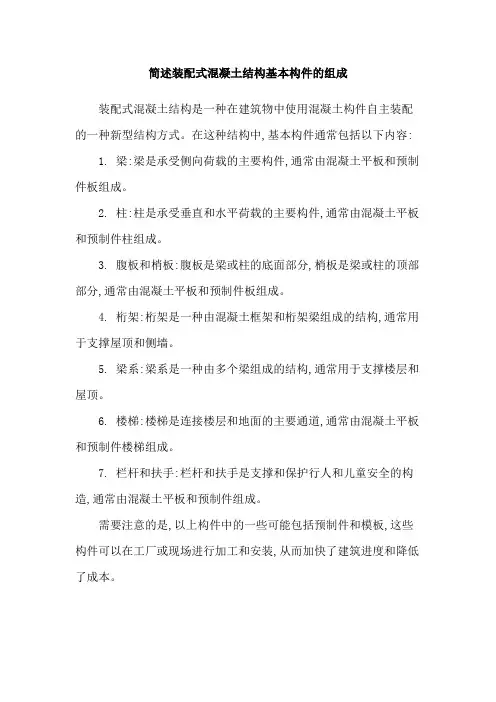

简述装配式混凝土结构基本构件的组成
装配式混凝土结构是一种在建筑物中使用混凝土构件自主装配的一种新型结构方式。
在这种结构中,基本构件通常包括以下内容: 1. 梁:梁是承受侧向荷载的主要构件,通常由混凝土平板和预制件板组成。
2. 柱:柱是承受垂直和水平荷载的主要构件,通常由混凝土平板和预制件柱组成。
3. 腹板和梢板:腹板是梁或柱的底面部分,梢板是梁或柱的顶部部分,通常由混凝土平板和预制件板组成。
4. 桁架:桁架是一种由混凝土框架和桁架梁组成的结构,通常用于支撑屋顶和侧墙。
5. 梁系:梁系是一种由多个梁组成的结构,通常用于支撑楼层和屋顶。
6. 楼梯:楼梯是连接楼层和地面的主要通道,通常由混凝土平板和预制件楼梯组成。
7. 栏杆和扶手:栏杆和扶手是支撑和保护行人和儿童安全的构造,通常由混凝土平板和预制件组成。
需要注意的是,以上构件中的一些可能包括预制件和模板,这些构件可以在工厂或现场进行加工和安装,从而加快了建筑进度和降低了成本。
第二章建筑结构的基本构件
7
2.1 建筑结构的基本构件
第二章 建筑结构的基本构件和结构体系
第二章 建筑结构的基本构件和结构体系
2.1 建筑结构的基本构件 基本构件分类（按构件的刚性特征分）：
第二章 建筑结构的基本构件和结构体系
2.2 建筑结构的结构体系
一、水平跨越结构体系
楼盖 屋盖
板或梁—板结构体系
1. 板—梁结构体系 2. 桁架结构体系 3. 网架结构体系 4. 拱结构体系或壳体结构体系 5. 索结构体系或膜结构体系
作用：
1.在竖向，承受楼面或屋面的 竖向荷载，并把它传递给竖向 支承结构体系；
3. 受拉构件（含拉弯构件）——典型构件如拉杆、索、膜 4. 受扭构件——典型构件如曲梁
6
2.1 建筑结构的基本构件
第二章 建筑结构的基本构件和结构体系
第二章 建筑结构的基本构件和结构体系
2.1 建筑结构的基本构件 基本构件分类（按构件几何形状分）：
1. 直线形构件——典型构件如梁、柱、杆、索
2. 曲线形构件——典型构件如曲梁、拱、悬索
5. 杆——截面尺寸小于其长度的直线形构件，承受与其长度方向一致 的轴力（拉伸或压缩）。
6. 拱——承受沿其纵轴平面内荷载的曲线形构件，其截面尺寸小于其 弧长，以受压缩为主，也受弯曲和剪切。
2
2.1 建筑结构的基本构件
第二章 建筑结构的基本构件和结构体系
第二章 建筑结构的基本构件和结构体系
2.1 建筑结构的基本构件 建筑结构常见的构件有：
第二章 建筑结构的基本构件和结构体系

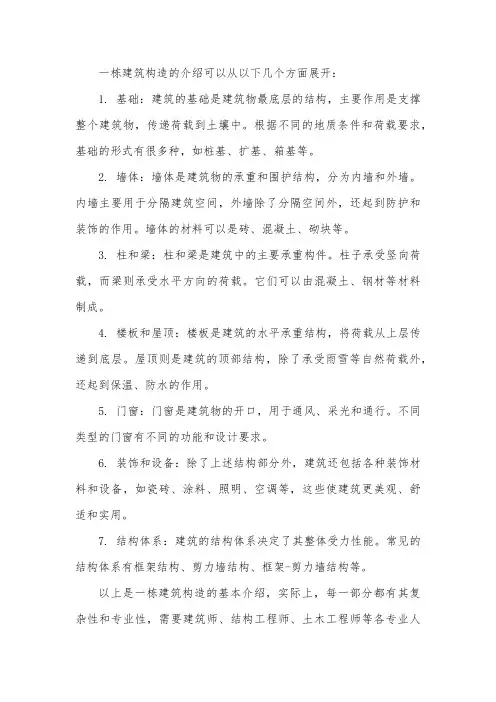

一栋建筑构造介绍
一栋建筑构造的介绍可以从以下几个方面展开：
1. 基础：建筑的基础是建筑物最底层的结构，主要作用是支撑整个建筑物，传递荷载到土壤中。
根据不同的地质条件和荷载要求，基础的形式有很多种，如桩基、扩基、箱基等。
2. 墙体：墙体是建筑物的承重和围护结构，分为内墙和外墙。
内墙主要用于分隔建筑空间，外墙除了分隔空间外，还起到防护和装饰的作用。
墙体的材料可以是砖、混凝土、砌块等。
3. 柱和梁：柱和梁是建筑中的主要承重构件。
柱子承受竖向荷载，而梁则承受水平方向的荷载。
它们可以由混凝土、钢材等材料制成。
4. 楼板和屋顶：楼板是建筑的水平承重结构，将荷载从上层传递到底层。
屋顶则是建筑的顶部结构，除了承受雨雪等自然荷载外，还起到保温、防水的作用。
5. 门窗：门窗是建筑物的开口，用于通风、采光和通行。
不同类型的门窗有不同的功能和设计要求。
6. 装饰和设备：除了上述结构部分外，建筑还包括各种装饰材料和设备，如瓷砖、涂料、照明、空调等，这些使建筑更美观、舒适和实用。
7. 结构体系：建筑的结构体系决定了其整体受力性能。
常见的结构体系有框架结构、剪力墙结构、框架-剪力墙结构等。
以上是一栋建筑构造的基本介绍，实际上，每一部分都有其复杂性和专业性，需要建筑师、结构工程师、土木工程师等各专业人
员的协作才能完成。

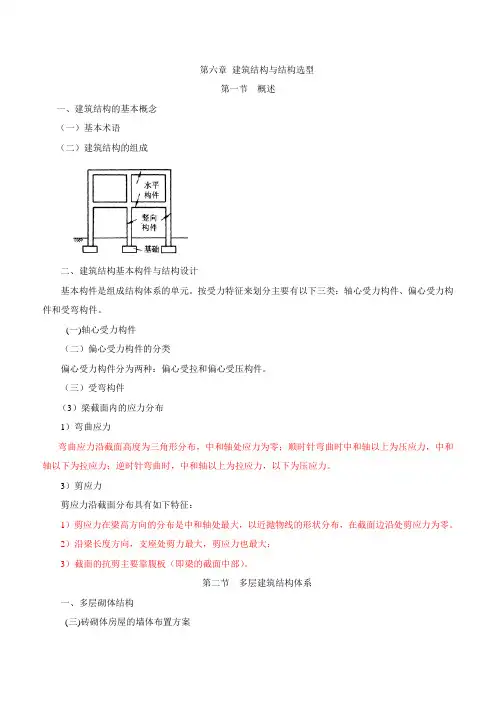

二级注册建筑师建筑结构与建筑设备考题预测班第六章 建筑结构与结构选型及第七章 荷载及结构设计(一)
第六章建筑结构与结构选型第一节概述一、建筑结构的基本概念（一）基本术语（二）建筑结构的组成二、建筑结构基本构件与结构设计基本构件是组成结构体系的单元。
按受力特征来划分主要有以下三类：轴心受力构件、偏心受力构件和受弯构件。
(一)轴心受力构件（二）偏心受力构件的分类偏心受力构件分为两种：偏心受拉和偏心受压构件。
（三）受弯构件（3）梁截面内的应力分布1）弯曲应力弯曲应力沿截面高度为三角形分布，中和轴处应力为零；顺时针弯曲时中和轴以上为压应力，中和轴以下为拉应力；逆时针弯曲时，中和轴以上为拉应力，以下为压应力。
3）剪应力剪应力沿截面分布具有如下特征：1）剪应力在梁高方向的分布是中和轴处最大，以近抛物线的形状分布，在截面边沿处剪应力为零。
2）沿梁长度方向，支座处剪力最大，剪应力也最大；3）截面的抗剪主要靠腹板（即梁的截面中部）。
第二节多层建筑结构体系一、多层砌体结构(三)砖砌体房屋的墙体布置方案1．横墙承重方案优点：横墙较密，房屋横向刚度较大，整体刚度好。
外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。
抗震性能较好。
缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。
2．纵墙承重方案优点：房间的空间可以较大，平面布置比较灵活。
缺点：房屋的刚度较差，纵墙受力集中，纵墙较厚或要加壁柱。
3．纵横墙承重方案根据房间的开间和进深要求，有时需采取纵横墙同时承重的方案。
横墙的间距比纵墙承重方案小。
但一般可比横墙承重方案大，房屋的刚度介于前两者之间。
4．内框架承重方案5．底部框架抗震墙结构方案在砌体结构的底部1～2层砌体墙不落地，而采用框架一抗震墙支承上部砌体承重墙。
适用于：住宅带底商的建筑。
(四)砌体房屋的构造要求1．要满足墙体的高厚比2．要注意控制横墙的间距3．纵墙尽可能贯通。
(五)多层砖砌体房屋的楼盖二、框架结构体系三、钢筋混凝土结构关于伸缩缝、沉降缝、防震缝的要求第三节单层厂房的结构体系略第四节木屋盖的结构形式与布置略例：1．影响房屋静力计算方案的主要因素为（）。
建筑的基本构造组成
建筑的基本构造组成
建筑一般是由基础、墙、楼板层、地坪、楼梯、屋顶和门窗等构成。
（对不同使用功能的建筑，还有各种不同的构件和配件，如阳台、雨篷、烟囱、散水、垃圾井等。
）
它们的主要作用如下：
1.基础：承受着建筑物的全部荷载，并将这些荷载传给地基。
2.墙：作为承重构件，承受着建筑物由屋顶或楼板层传来的荷载，并将这些荷载再传给基础。
作为围护构件，外墙起着抵御自然界各种因素对室内侵袭的作用；内墙起着分隔房间、创造室内舒适环境的作用。
3.楼板层：承受着家具、设备和人体的荷载以及本身自重，并将这些荷载传给墙；还对墙身起着水平支撑的作用。
4.地坪：承受底层房间内的荷载。
5.楼梯：是楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。
6.屋顶：抵御着自然界雨雪及太阳热辐射等对顶层房间的影响；承受着建筑物顶部荷载，并将这些荷载传给垂直方向的承重构件。
7.门窗：采光、通风，同时也起分隔和围护的作用。
第二章 建筑结构的基本构件、结构单元和结构体系
➢按构件几何形状分类（续） (5) 双曲面构件：指两个方向都有曲率的曲面构件，如球壳、扭壳、充气构件、双
曲拉索
2.1 建筑结构的基本构件
基本构件分类
➢按构件刚性特征分类 (1) 刚性构件：指在荷载作用下除有一定挠度和位移外无其他显著形状改变的构件 如板、梁、柱、墙 可设计成拉、压、弯、剪、扭有的的构件 (2) 柔性构件：指在一种荷载作用下只有一个形状，一旦荷载性质有变（如均布荷 载变为集中荷载），它的形状也会突然变化的构件 如缆索、薄膜 只能设计成受拉构件
悬臂梁 一端简支一端固定梁
2.1 建筑结构的基本构件
两端固定梁 连续梁
2.1 建筑结构的基本构件
肋形
曲梁
井格梁
2.1 建筑结构的基本构件
➢柱 是一种竖向直线形构件，其截面尺寸远小于其高度。柱主要承受与其相连的梁传
来的压力以及柱的自重，荷载作用方向通常与柱轴线平行。当荷载作用于截面形心 时为轴心受压，当荷载偏离截面形心时为偏心受压。
2.2 建筑结构的结构单元
板-梁结构单元
➢楼（屋）盖结构的基本结构单元 ➢组成：楼（屋）面板、梁 ➢支承情况：梁是板的支承，梁支承在墙或柱上 ➢承受荷载：楼（屋）盖竖向重力荷载
2.2 建筑结构的结构单元
板-墙结构单元
➢布置方式：板直接搁置在墙上，板可以按单向或双向铺设 ➢特点：跨度不能过大，所用墙体较多，整体刚性很大，但使用空间不灵活 ➢应用：宿舍、住宅
在它的支承结构（如基础）上
古代梁柱
.2 建筑结构的结构单元 梁-柱结构单元（续）
铰连接
2.2 建筑结构的结构单元
梁-墙结构单元
➢布置方式：梁直接搁置在墙上的基本竖向结构单元 ➢结点：梁墙间一般有梁垫，为铰连接；
混凝土结构-建筑结构的组成
二、建筑结构的构件特点
2
梁
梁一般指承受垂直于其纵轴方向荷载的线型构件。柱和墙都是
建筑结构中的承受轴向压力的承重构件，柱是承受平行于其纵轴
方向荷载的线型构件，截面尺寸小于高度，墙主要承受平行于墙
体方向荷载的竖向构件。
二、建筑结构的构件特点
3
墙、柱
柱和墙都是建筑结构中的承 受轴向压力的承重构件，柱是 承受平行于其纵轴方向荷载的 线型构件，截面尺寸小于高度， 墙主要承受平行于墙体方向荷 载的竖向构件，它们都属于受 压构件，并将荷载传到筑结构的组成
一、建筑结构组成
1
组成
建筑结构是由板、梁、 柱、墙、基础等建筑构件 形成的具有一定空间功能， 并能安全承受建筑物各种 正常荷载作用的骨架结构。
二、建筑结构的构件特点
1
板
板是建筑结构中直接承受荷载的平面型构件，具有较大平面尺 寸，但厚度却相对较小，属于受弯构件，通过板将荷载传递到梁 或墙上。
二、建筑结构的构件特点
4
基础
基础是地面以下部分的结构构件，将柱及墙等传来的上部结构荷载传 递给地基。
二、建筑结构的构件特点
5
楼梯
建筑物中作为楼层间垂直交通 用的构件。用于楼层之间和高差 较大时的交通联系。楼梯由连续 梯级的梯段（又称梯跑）、平台 （休息平台）和围护构件等组成。 楼梯的最低和最高一级踏步间的 水平投影距离为梯长，梯级的总 高为梯高。
建筑结构的基本构件介绍PPT课件(21张)
钢柱的类型
建筑结构的基本构件介绍(PPT21页)
图4-5 格构柱截面
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
混凝土柱
建筑结构的基本构件介绍(PPT21页)
4. 拱 拱为曲线结构，由曲线形构件(拱圈)或折线形构 件及其支座组成，在荷载作用下主要承受轴向压 力，有时也承受弯矩和剪力，较同跨度梁的弯矩 和剪力为小，从而能节省材料、提高刚度、跨越 较大空间。
建筑结构的基本构件介绍(PPT21页)
钢筋混凝土梁
建筑结构的基本构件介绍(PPT21页)
3. 柱 柱是工程结构中主要承受压力，有时也同时承受 弯矩的竖向构件，柱的截面尺寸远小于其高度， 柱主要承受梁、板传来的压力及柱本身的自重， 荷载作用方向与轴线平行，亦为建筑结构中的竖 向受力构件。
钢筋混凝土柱常 见截面形式
建筑结构的基本构件介绍(PPT21页)
按支承方式分类
建筑结构的基本构件介绍(PPT21页)
图4-3 钢筋混凝土梁的截面类型
图4-4 钢梁的截面类型
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
中国古建筑中的木梁
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
常见拱结构形式
建筑结构的基本构件介绍(PPT21页)
建筑结构的基本构件介绍(PPT21页)
拱结构常用于礼堂、展 览馆、体育馆、火车站、 飞机库等的大跨屋盖承 重结构；同时有利于使 用砖、石、混凝土等抗 压强度高、抗拉强度低 的廉价建筑材料。
建筑结构基本构件
筋率； 5、箍筋的主要作用是固定纵筋的位置，与纵筋形成钢筋骨架；箍
筋直径不宜小于6mm，间距一般不宜大于200mm。
（五）例题
某钢筋混凝土屋架下弦杆，截面尺寸为 b×h=200mm×160mm。经内力组合得轴向拉力设计值 N=240KN。混面积并选择钢筋。
第一篇 基础篇
第四章 建筑结构基本构件
组成结构体系的单元体称为基本构件。 按受力特征的不同可分为轴心受力构件、偏心受力构件、
受弯构件； 按受力性质的不同可分为拉杆、压杆和受弯构件。 从结构的角度来划分，组成建筑结构的基本构件有板、梁、
柱、框架、桁架、索、膜、基础等。
第一节 混凝土轴心受力构件
◆ 当受拉边缘的拉应变达到混凝土
fc 混凝土轴心抗压强度设计值
f
, y
纵向钢筋抗压强度设计值
A、As 分别为混凝土构件截面面积（理论上扣除钢筋截面面积
后的净混凝土截面面积，这里取近似值）和全部纵向钢筋截面面积；
钢筋混凝土构件稳定系数，用于考虑细长构件由于侧向弯曲而使
承载力有所降低的影响；
纵向钢筋：作用是承受弯矩在梁内所产生的拉力， 应设置在梁的受拉一侧，其数量应通过计算来确定。 纵筋常用HRB335和HRB400。
直径：梁纵向受力钢筋常用直径为10—25mm，一般不宜大 于28mm。
间距：
弹性受力阶段（Ⅰ阶段） ◆ 从开始加荷到受拉区混凝土开裂， 梁的整个截面均参加受力。虽然受 拉区混凝土在开裂以前有一定的塑 性变形，但整个截面的受力基本接 近线弹性，荷载-挠度曲线或弯矩曲率曲线基本接近直线。截面抗弯 刚度较大，挠度和截面曲率很小， 钢筋的应力也很小，且都与弯矩近 似成正比。
古建筑九个基本构件
古建筑九个基本构件古建筑是中国建筑文化的重要组成部分，在我国的建筑史上，古建筑不仅具有很高的价值，而且还是中华文化的重要代表。
而古建筑的构件则是古建筑的重要组成部分，是古建筑文化不可或缺的一部分。
本文将介绍古建筑的九个基本构件，并深入探究它们在古建筑文化中的作用和意义。
一、挑山凌空之门额门额，即悬挂在门楣的额子，是古建筑中的一种基本构件。
门额在古代是为了美化门洞，用来表示门洞所对应的房子的主人的身份和地位。
在门额的制作过程中，需要手工雕刻和涂抹上漆，其制作过程要求精益求精。
在古建筑文化中，门额是整个建筑的门户之一，所以它的质量和美观都直接关乎到整座建筑的形象和品质。
二、承上启下之梁架梁架，即古建筑中用来支撑屋顶和地面的梁柱结构，是承上启下的重要构件。
梁架一般由底梁、横梁、次梁和顶梁等部分组成，用来承载房屋的重量，并起到防火和隔音的作用。
在古建筑文化中，梁架是给建筑提供重要的支撑和保障，是建筑安全的基础之一。
三、解惑排难之屏风屏风，即在室内挡住通道或隔断空间的家具，是古建筑中的重要构件之一。
屏风可以起到分散人流、遮挡风雨、隔断世界等多种作用，在古代家庭中经常被应用。
在古建筑文化中，屏风是家居环境的重要组成部分，除了具有实用性外，还具有艺术价值和文化意义。
四、上揭垂垂之檩条檩条，即在屋顶下放置的梁木，也是古建筑中不可缺少的构件。
檩条一般位于瓦片之下，用来承载屋顶的重量，并起到隔热、防水、保温等作用。
在古建筑文化中，檩条承载了屋顶和墙体的重量，是确保建筑稳定性和安全性的重要组成部分。
五、纵贯梁柱之套着套着，即古建筑中横向梁木和竖向柱子之间的连接构件，是古建筑中常用的基本构件之一。
套着的主要作用就是连接横向梁木和竖向柱子，固定建筑结构的稳定性和坚固性。
在古建筑文化中，套着是确保建筑稳定性和安全性的重要组成部分，也是古建筑中建筑结构的关键之一。
六、临门听政之楹联楹联，即门框上左右对称或重叠的两块匾额，是古建筑中常见的文化构件之一。
了解建筑物的基本结构：框架结构、壳体结构和内部结构
了解建筑物的基本结构：框架结构、壳体结构和内部结构建筑物是由各种不同材料和构件组成的，它们协同工作以提供稳定和安全的结构。
建筑物的基本结构通常可以分为框架结构、壳体结构和内部结构三个部分。
框架结构是建筑物的骨架，它承受和传递楼层和屋顶的重量，将重力荷载分散到地基。
框架结构通常由柱、梁、梁柱节点和框架连接件组成。
柱子是承受沿垂直方向荷载的纵向元件，通常由钢、钢筋混凝土或木材制成。
梁是承载横向荷载的横向元件，连接在柱子上方以分散荷载。
梁柱节点是连接柱子和梁的关键部位，它们的设计和施工必须具备强大的刚性和稳定性。
框架连接件用于连接梁和柱，例如螺栓、焊接和铆钉等。
框架结构的设计必须考虑到力学力学和结构有效性，以确保建筑物的稳定性。
壳体结构是建筑物的外部外壳，它起到保护内部空间和隔离外部环境的作用。
壳体结构通常由墙壁、屋顶和楼板组成。
墙壁是建筑物的立面，可以分为承重墙和非承重墙。
承重墙是用于承受力和支撑楼层、屋顶和其他结构荷载的墙壁，通常由混凝土或砖石建造。
非承重墙主要用于隔断内部空间、提供隐私和视觉效果，通常由砖、石膏板或木材建造。
屋顶是建筑物的上部覆盖物，用于保护内部空间免受降水、阳光和其他自然元素的影响。
楼板是建筑物不同楼层之间的水平结构，承受楼层荷载并提供水平支撑。
内部结构是建筑物内部的支撑和分隔结构，用于提供内部空间的布局和组织。
内部结构通常由墙壁、柱子、梁和楼梯等组成。
墙壁在内部空间中起到隔断和分隔的作用，使其具有不同用途和功能。
柱子和梁用于支撑和分散内部荷载，以确保内部空间的稳定性。
楼梯是连接不同楼层的垂直通道，它们的设计考虑到使用者的安全和舒适性。
总之，建筑物的基本结构包括框架结构、壳体结构和内部结构。
框架结构承受和传递重力荷载，壳体结构提供保护和隔离，内部结构提供布局和组织。
这些结构相互协同工作，以确保建筑物的稳定性、安全性和功能性。
了解建筑物的基本结构对于设计和施工过程中的决策至关重要。
建筑结构的基本构件结构单元和结构体系
(4) 试示意表示一栋高层建筑物所承受的风力和重力是由哪些结构构件承受的？它们 最后又是怎么样将这些力传到哪里？（结构体系任你假设）
(5) 设想桁架可使用在哪些场合？列出你所看到的桁架形式（画出它的简图），这些 桁架的支承方式怎样？
(6) 板在一般情况下为什么只考虑受弯，不考虑受压和受剪？索为什么只能受拉，不 能受压、受弯？梁为什么只考虑受弯受剪，不考虑受压、受拉？
(7) 建筑结构中常见的构件有哪几种？受内力情况如何？ (8) 建筑主体结构间的变形缝有哪几种？
5.3 建筑结构的结构体系 基础结构体系（续）
5.3 建筑结构的结构体系 各结构体系的作用
5.3 建筑结构的结构体系 混合结构体系举例
5.3 建筑结构的结构体系
5.3 建筑结构的结构体系
5.3 建筑结构的结构体系
5.3 建筑结构的结构体系
5.4 主体结构间的变形缝
伸缩缝（建筑物过长时，基础可不断开） 缝宽30～50mm
5.2 建筑结构的结构单元 拱结构单元
5.2 建筑结构的结构单元 壳体结构单元
5.2 建筑结构的结构单元 建筑结构组成
5.2 建筑结构的结构单元 建筑结构组成（续）
5.3 建筑结构的结构体系 水平跨越结构体系
5.3 建筑结构的结构体系 竖向支撑结构体系
5.3 建筑结构的结构体系 基础结构体系
5.2 建筑结构的结构单元 梁-柱结构单元
5.2 建筑结构的结构单元 梁-柱结构单元（续）
5.2 建筑结构的结构单元 梁-墙结构单元
5.2 建筑结构的结构单元 框架结构单元
第一章 建筑结构的基本构件
(3)钢梁，适用范围广泛，轻质高强 (3)钢梁，适用范围广泛，轻质高强 材料强度高，所需截面小，自重相对较小，抗拉抗压均强 防腐防火差，造价高，一般采用土学形式空腹钢梁跨度可 达18m以上 18m以上 (4) 砼梁，受力明确，力学性能好 砼受压，纵向钢筋受拉，箍筋受剪。受到挠度和 裂缝宽度条件的限制，一般不超过12m预压力砼梁、 裂缝宽度条件的限制，一般不超过12m预压力砼梁、 石受拉区预压应力控制梁 的裂缝窗度和挠度，跨度达 18m；一般梁高为1/14—1/8L，梁宽为1/3—1/2梁高。 18m；一般梁高为1/14—1/8L，梁宽为1/3—1/2梁高。
二、结构型式 1.肋梁楼盖 1.肋梁楼盖 2.井格梁楼盖 2.井格梁楼盖 3.密肋梁楼盖 3.密肋梁楼盖 4.无梁楼盖 4.无梁楼盖
1. (1)单向肋梁楼盖 (2)双向肋梁楼盖 (1)单向肋梁楼盖 (2)双向肋梁楼盖 所谓肋梁是指支撑梁与板现绕在一起梁板 交接处为“ 交接处为“T”字形，梁如同肋骨支撑着整个 楼盖。 所谓单向，双向是指单抽板、双向板，这 与梁间区格形式与大小有关，长边计算跨 度/短边计算跨度>2时，按单向板设计，<2 短边计算跨度>2时，按单向板设计，<2 时按双向板设计
特征 柱式 比例 (1.55—5.75) (1.9—10) 开间 粗壮 修长 框柱 1.2—1.5d 201 高比 1/3 〈1/4 柱头 钢园锥 台 涡卷 柱身 棱角 园面 柱础 无 复杂
多立克 爱奥尼
(2)木柱 (2)木柱 截面较小，抗弯强度抗压强度较高 中国历史仅见最粗木柱，明十三陵棱恩殿 d=1.17m高 d=1.17m高23m 金丝楠木柱迄今无闪失倾斜，接近1 金丝楠木柱迄今无闪失倾斜，接近1：20 空间开阔 宫殿(清) 1/0〓10—1/11 民居1/15左右 宫殿( 1/0〓10— 民居1/15左右 (3)钢柱 (3)钢柱 一般为空腹钢柱，来加大截面取得较大 值，增 强抗稳性能
建筑结构基本知识简介
喜马拉雅—— 地中海地震带
环太平洋地震带
92%的地震发生在地壳 中， 其余的发生在地
幔上部
破坏性地震主要属于构造地震。据统计，构造地震约 占世界地震总数的90%以上。
2.火山地震
由于火山作用，如岩浆活动、气体爆炸等引起的地震称为火山地震， 这类地震只占全世界地震的7%左右。
1914年日本樱岛火山爆发，产生的震动相当于一个6.7级地震。
风荷载
2）水平荷载 地震作用
与多层建筑结构有所不同，高层建筑结构—
1）竖向荷载效应远大于多层建筑结构； 2）水平荷载的影响显著增加，成为其设计的主要因素； 3）对高层建筑结构尚应考虑竖向地震的作用。
2.1 竖向荷载
1、恒荷载 恒荷载：指各种结构构件自重和找平层、保温层、防水层、 装修材料层、隔墙、幕墙及其附件、固定设备及其管道等重 量，其标准值可按构件及其装修的设计尺寸和材料单位体积 或面积的自重计算确定。 材料容重可从《荷载规范》查取；固定设备由相关专业提供。
3.陷落地震
由于地下溶洞或矿井顶部塌陷而引起的地震称为塌陷地震。 这类地震的规模比较小，次数也很少。
天然地震 ---天然地震包括构造地震、火山地震、陷落地震 地震
人工地震
人工地震
因人为因素直接造成的地震是人工地震。
如工业爆破、地下核爆炸造成的振动；在深井中进行高压 注水以及大水库蓄水后增加了地壳的压力，有时也会诱发地震。
当遭受低于本地区抗震设防烈度的多遇地震影响时， 一般不受损坏或不需修理可继续使用。
当遭受相当于本地区抗震设防烈度的地震影响时， 可能损坏，经一般修理或不需修理仍可继续使用。
当遭受高于本地区抗震设防烈度的预估的罕遇地震 影响时，不致倒塌或发生危及生命的严重破坏。
建筑结构的基本构件、结构单元和结构体系
建筑结构概论 第5章 建筑结构的基本构件、
结构单元和结构体系
丁敏 中国农业大学 土木工程系
1
主要内容
5.1 建筑结构的基本构件 5.2 建筑结构的结构单元 5.3 建筑结构的结构体系 5.4 主体结构间的变形缝
2
5.1 建筑结构的基本构件
5.1.1 常见构件（约9种）
➢板 指覆盖一个具有较大平面尺寸但却有较小厚度的平面形构件，通常在水平方向设
3
5.1 建筑结构的基本构件
5.1.1 常见构件（约9种）
➢杆 指截面尺寸小于其长度的直线形杆件，承受与其长度方向一致的轴力（拉伸或压
缩），多用于组成桁架或网架或用于单独承受拉力的杆件 ➢拱
指承受沿其纵轴平面内荷载的曲线形构件，其截面尺寸小于其弧长，以受压缩为 主，也受弯曲和剪切 ➢壳
一种曲面形且具有很好空间传力性能的构件，能以极小厚度覆盖大跨度空间，以 受压缩为主 ➢索
、单面筒壳、单曲索面
9
5.1 建筑结构的基本构件 5.1.2 基本构件分类
➢按构件几何形状分类（续） (5) 双曲面构件：指两个方向都有曲率的曲面构件，如球壳、扭壳、充气构件、双
曲拉索
10
5.1 建筑结构的基本构件
5.1.2 基本构件分类
➢按构件刚性特征分类 (1) 刚性构件：指在荷载作用下除有一定挠度和位移外无其他显著形状改变的构件 如板、梁、柱、墙 可设计成拉、压、弯、剪、扭有的的构件 (2) 柔性构件：指在一种荷载作用下只有一个形状，一旦荷载性质有变（如均布荷 载变为集中荷载），它的形状也会突然变化的构件 如缆索、薄膜 只能设计成受拉构件
中国古代建筑结构
并在它与檩间空隙处加竖板，称垫板。檩、垫板、枋联 用是明清官式建筑通常做法。
•
《营造法式》和清工部《工程做法》所载的额的主
要功能是保持构架稳定，但从现存大量宋至清代的实物
看，其作用远不止此。
•
现存用檐额的建筑，檐额除长1间者外，还有长到2、
3间的，多用整圆木制成，压在柱顶上，断面远大于
《营造法式》的规定。它的梁架、斗栱先压在檐额上，
• 中国古代建筑的基本构件 - （四）大梁，即横梁
• 架于木头圆柱上的一根最主要的木头，以形成屋脊。常 用松 木、榆木或杉木制成。是中国传统木结构建筑中骨 架的主件之一。
• 中国古代建筑的基本构件 - （五）斗拱
• 是中国古代建筑独特的构件。方形木块叫斗，弓形短木 叫拱， 斜置长木叫昂，总称斗拱。一般置于柱头和额访 （又称阑头，俗称看 访，位于两檐柱之间，用于承托斗 拱）、屋面之间，用来支撑荷载梁架、挑出屋檐，兼具 装饰作用。由斗形木块、弓形短木、斜置长木组 成，纵 横交错层叠，逐层向外挑出，形成立大下小的托座。
条正脊、四条垂脊，四条依脊组成，所以又称 九脊顶。 • 中国古代建筑的基本构件 - 3,悬山顶 • 屋面双坡，两侧伸出山墙之外。屋面上有一条正脊和四条垂 脊，又称挑山顶。 • 中国古代建筑的基本构件 - 4,硬山顶 • 屋面双坡，两侧山墙同屋面齐平，或略高于屋面。 • 中国古代建筑的基本构件 - 5,攒尖顶 • 平面为圆形或多边形，上为锥形的屋顶，没有正脊，有若干屋 脊交于上端。一般亭
柱头上的旧做法为檐额。阑额、檐额用于内柱上的称屋内额。
清式称阑额、由额、普拍枋为大额枋、小额枋和平板枋，有时
在大额枋或小额枋下加垫托的雀替，以加强柱和枋之间的联系
(见大木作)。
建筑工程的基本构件
建筑工程的基本构件
建筑工程的基本构件包括基础、结构体系、外墙体与屋面、窗户与门、室内装饰与设备等。
1. 基础：建筑工程的基础是支撑整个建筑物的基础设施，包括地基、地下结构与地上结构之间的连接部分。
2. 结构体系：建筑工程的结构体系是指将建筑物各部分与组件结合在一起，以形成整体结构，保证建筑物的稳定性与安全性。
3. 外墙体与屋面：建筑工程的外墙体与屋面是建筑物外部的保护层，用于防水、保温、隔热、防火等功能，同时也起到美观装饰的作用。
4. 窗户与门：建筑工程中的窗户与门是建筑物的开口部分，用于通风、采光、进出等功能，同时也具有隔音、隔热、防火等性能要求。
5. 室内装饰与设备：建筑工程的室内装饰与设备是指对建筑物内部空间进行美化与功能布置，包括墙面装饰、地面铺装、天花板、照明、空调、给排水等设备。
以上是建筑工程的基本构件，它们相互间的组合与配合，共同构成了一个完整的建筑物。
通过合理设计与施工，可以实现建筑物的功能需求、结构稳定以及美观舒适的室内环境。
建筑结构基本构件
建筑结构基本构件建筑结构基本构件建筑结构是一个房屋的骨架，是支持整座建筑的重要部分。
在建筑结构中，基本构件的作用至关重要。
基本构件是建筑结构的核心，是建筑物的重要组成部分。
1. 柱子柱子是建筑结构中最重要的构件之一。
它们是直立的支撑物，抵抗建筑物和重量的压力。
柱子的形状和大小取决于建筑物的规模和设计。
在现代建筑中，柱子通常是钢筋混凝土或钢制的。
在传统建筑中，柱子可以是木质的，也可以是石头制成的。
2. 梁梁是建筑结构中的另一个基本构件。
梁是承载重量的水平构件，通常支撑板状或重型物体。
梁可以是钢制的，也可以是混凝土的。
梁的形状和长度取决于建筑物的大小和形状。
3. 桥墩桥墩是建筑结构中的重要构件，通常用于支撑桥梁。
桥墩主要用于承受桥梁的重量，同时还要承受来自车辆和人行的重量。
桥墩通常由混凝土或石头制成。
4. 地基地基是建筑结构中最重要的构件之一。
它是整座建筑的基础，承受建筑物自身重量和外部力量。
地基通常由混凝土和钢筋制成，但在传统建筑中也可以使用木材或石头。
5. 墙墙是建筑结构中的重要构件，通常用于支撑屋顶和地板。
墙可以是砖的，也可以是混凝土的。
墙的厚度和高度取决于建筑物的规模和设计。
6. 屋顶屋顶是建筑结构中最显眼的构件之一。
它通常由木材或钢筋混凝土制成。
屋顶的形状和大小取决于建筑物的规模和设计。
屋顶可以是平的，也可以是斜的。
7. 地板地板是建筑结构中的另一个重要构件。
它用于分隔不同的空间和承受地下室以上的重量。
地板通常由混凝土或钢筋制成。
地板的厚度和大小取决于建筑物的规模和设计。
在建筑结构中，基本构件的选择和定位非常重要。
基本构件的类型和材料取决于建筑物的规模、位置和用途。
基本构件的质量决定建筑物的稳定性和安全性。
因此，在设计和建造建筑物时，必须对基本构件进行仔细的考虑和规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由简支梁演变成桁架示意图
桁架结构比梁结构具有更多的优点：
① 扩大了梁式结构的适用跨度；② 桁架是由杆件组 成的，桁架体系可以多样化，如平行弦桁架、三角 形桁架、梯形桁架、弧形桁架等形式；③施工方便， 桁架可以整体制造后吊装，也可以在施工现场高空 进行杆件拼装。
桁架结构形式
单层工业厂房具有以下结构特点：
按支承方式分类
图4-3 钢筋混凝土梁的截面类型
图4-4 钢梁的截面类型
中国古建筑中的木梁
钢筋混凝土梁
3. 柱 柱是工程结构中主要承受压力，有时也同时承受 弯矩的竖向构件，柱的截面尺寸远小于其高度， 柱主要承受梁、板传来的压力及柱本身的自重， 荷载作用方向与轴线平行，亦为建筑结构中的竖 向受力构件。
钢筋混凝土柱常 见截面形式
劲性钢筋混凝土 柱常见截面形式
钢柱常用于大中型工业 厂房、大跨度公共建筑、 高层建筑、轻型活动房 屋、工作平台、栈桥和 支座等。 钢柱按截面形式可分为 实腹柱和格构柱。实腹 柱指截面为一整体，常 用截面为工字形截面， 格构柱指柱由两肢或多 肢组成，各肢间用缀条 或缀板连接。
图4-1 单向板
图4-2 双向板
现浇钢筋混凝土楼板常见类型及特点
2. 梁 梁是工程结构中的受弯构件，通常水平放置，有 时也斜向设置以满足使用要求，如楼梯梁。梁的 截面高度与跨度之比一般为1/8~1/16，梁的截面高 度通常大于截面的宽度，主要承受梁本身的自重 和板传来的荷载，荷载作用方向与梁轴线垂直。
4.1 建筑工程概述
1. 建筑工程概念： 典型的建筑工程是指房 屋工程，即通过对各类 房屋建筑及其附属设施 的建造和与其配套的线 路、管道、设备的安装 活动所形成的工程实体。
建筑工程的目的： 经济 适用 的基本构件 基本构件：
房屋主要由板、梁、墙、柱、基础等构件组成。
矢跨比为拱的基本几何 特征，直接影响支座水 平反力的大小。在工程 结构中，矢跨比约在 1~1/10之间，甚至可更小 一些。
日本姬路市中心体育 馆拱结构屋盖
5. 桁架 桁架是由直杆组成的一般具有三角形单元的平面 或空间结构。在荷载作用下，桁架杆件主要承受 轴向拉力或压力，从而能充分利用材料的强度， 在跨度较大时可比实腹梁节省材料，减轻自重和 增大刚度。
（1）跨度大，高度大，承受的荷载大，构件的内力大，截面尺 寸大，用料多； （2）荷载形式多样，常承受如吊车荷载、动力荷载和移动荷载； （3）隔墙少，柱是承受屋面荷载、墙体荷载、吊车荷载以及地 震作用的主要构件。 （4）基础受力大。
1. 板 板指平面尺寸较大而厚度 较小的受弯构件，通常水 平放置，但有时也斜向放 置（如楼梯板）或竖向设 置（如墙板）。
建筑工程中常用 的楼板
板的种类繁多，按受力特点可分为单向板和双向板两 种。 单向板指板上的荷载沿一个方向传递到支承构 件上的板，双向板指板上的荷载沿两个方向传递到支 承构件上的板。
钢柱的类型
图4-5 格构柱截面
混凝土柱
4. 拱 拱为曲线结构，由曲线形构件(拱圈)或折线形构 件及其支座组成，在荷载作用下主要承受轴向压 力，有时也承受弯矩和剪力，较同跨度梁的弯矩 和剪力为小，从而能节省材料、提高刚度、跨越 较大空间。
常见拱结构形式
拱结构常用于礼堂、展 览馆、体育馆、火车站、 飞机库等的大跨屋盖承 重结构；同时有利于使 用砖、石、混凝土等抗 压强度高、抗拉强度低 的廉价建筑材料。
