单个外部中断实验
单片机原理外部中断实验

单片机原理实验报告实验题目外部中断实验一、实验目的1.掌握用外部中断方式实现控制的方法。
2.掌握中断优先级的使用方法。
3. 掌握用Proteus实现单片机系统仿真的方法。
二、实验预备知识外部中断信号由P3.2(P3.3)管脚输入,当中断触发方式控制位ITO(IT1)为1时,CPU 在每个机器周期的S5P2采样P3.2(P3.3)管脚,如果连续两次采样,前一次采样为高电平,后一次采样为低电平,则认为有中断申请,随即使中断标志位IE0(IE1)置1,向CPU申请中断,直到该中断被CPU响应。
当定时器以计数方式工作,计数初值为满量程,在计数输入端T0(T1)输入负跳变信号时,计数器将加1并产生溢出,随即使溢出标志位TF0(TF1)置1,向CPU申请中断,直到该中断被CPU响应。
三、实验内容P1口做输出口,接八只发光二极管,利用手控单脉冲信号作为外部中断信号,编写控制程序,使八只发光二极管按一定的规律循环点亮。
1.程序1: 从外部中断0请求输入端(P3.2)输入脉冲信号2.程序2: 从定时器0的外部输入端(P3.4)输入脉冲信号四、实验参考电路P1口接发光二极管的阴极,P1口的管脚输出低电平时对应的发光二极管点亮,实验电路图如图4-1所示。
图4-1 外部中断实验电路五、实验参考程序ORG 0003HAJMP INT00 ORG 0013H AJMP INT11 ORG 0050H MAIN:SETB EASETB EX0SETB EX1SETB PX1SETB IT0SETB IT1MOV A,#0FEH LP1:MOV P1,ALCALL DELAY RL ASJMP LP1ORG 0100H INT00:PUSH ACCMOV A,#0FCH MOV R1,#7 LP2:MOV P1,A LCALL DELAY RL ADJNZ R1,LP2 POP ACCRETIORG 0150H INT11:PUSH ACCMOV A,#3FH MOV R2,#7 LP3:MOV P1,ALCALL DELAY RR ADJNZ R2,LP3 POP ACCRETIORG 0200H DELAY:MOV R3,#20 L1:MOV R7,#200 L2:MOV R6,#123 NOPL3:DJNZ R6,L3 DJNZ R7,L2 DJNZ R3,L1 RETEND六、实验分析与总结。

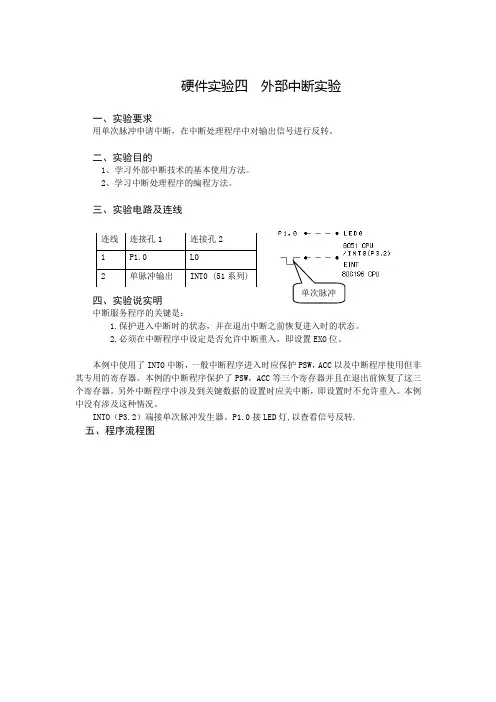

硬件实验四 外部中断实验

硬件实验四外部中断实验一、实验要求用单次脉冲申请中断,在中断处理程序中对输出信号进行反转。
二、实验目的1、学习外部中断技术的基本使用方法。
2、学习中断处理程序的编程方法。
三、实验电路及连线四、实验说实明中断服务程序的关键是:1.保护进入中断时的状态,并在退出中断之前恢复进入时的状态。
2.必须在中断程序中设定是否允许中断重入,即设置EXO位。
本例中使用了INTO中断,一般中断程序进入时应保护PSW,ACC以及中断程序使用但非其专用的寄存器。
本例的中断程序保护了PSW,ACC等三个寄存器并且在退出前恢复了这三个寄存器。
另外中断程序中涉及到关键数据的设置时应关中断,即设置时不允许重入。
本例中没有涉及这种情况。
INTO(P3.2)端接单次脉冲发生器。
P1.0接LED灯,以查看信号反转.五、程序流程图硬件实验五 定时器实验一、实验要求用CPU 内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转.二、实验目的1、学习8051内部计数器的使用和编程方法。
2、进一步掌握中断处理程序的编程方法。
三、实验电路及连线四、实验说明1、关于内部计数器的编程主要是定时常数的设置和有关控制寄存器的设置。
内部计数器在单片机中主要有定时器和计数器两个功能。
本实验使用的是定时器。
2、定时器有关的寄存器有工作方式寄存器TMOD 和控制寄存器TCON 。
TMOD 用于设置定时器/计数器的工作方式0-3,并确定用于定时还是用于计数。
TCON 主要功能是为定时器在溢出时设定标志位,并控制定时器的运行或停止等。
3、内部计数器用作定时器时,是对机器周期计数。
每个机器周期的长度是12个时钟周期。
实验系统的晶振是6MHZ ,本程序工作于方式2,即8位自动重装方式定时器, 定时器100us 中断一次, 请列出定时常数的计算公式,并计算出定时常数:机器周期=定时常数的计算公式 :定时常数= .然后对100us 中断次数计数10000次,就是1秒钟.4、在中断服务程序中,因为中断定时常数的设置对中断程序的运行起到关键作用,所以在置数前要先关对应的中断,置数完之后再打开相应的中断。
外部中断计数实验报告

一、实验目的1. 理解单片机外部中断的工作原理和触发条件。
2. 掌握如何通过外部中断实现计数功能。
3. 学习中断服务程序的设计方法。
4. 提高单片机编程和调试能力。
二、实验环境1. 单片机:80C512. 开发工具:Keil uVision3. 实验电路:按键、LED灯、单片机及其相关外围电路三、实验原理外部中断是指单片机通过外部引脚接收到的中断信号,使得CPU暂停当前程序,转而执行中断服务程序。
本实验通过外部中断实现计数功能,具体原理如下:1. 将单片机的某个外部引脚(如P3.2)设置为外部中断0(INT0)的触发引脚。
2. 在外部中断0的中断服务程序中,设置一个计数变量,每次中断发生时,计数变量加1。
3. 将计数变量的值通过LED灯显示出来,以观察计数过程。
四、实验步骤1. 创建Keil uVision项目,并添加80C51固件库。
2. 编写C语言程序,实现以下功能:- 初始化外部中断0,设置中断触发方式为下降沿触发。
- 初始化定时器,用于产生中断。
- 编写外部中断0的中断服务程序,实现计数功能。
- 编写主函数,用于设置单片机的工作状态和显示计数结果。
3. 编译并下载程序到单片机。
4. 连接实验电路,包括按键、LED灯和单片机及其相关外围电路。
5. 观察实验现象,验证计数功能是否实现。
五、实验结果与分析1. 实验现象:按下按键,LED灯显示的计数值加1。
2. 分析:- 外部中断0的中断服务程序被正确调用。
- 计数变量在每次中断发生时加1。
- LED灯能够正确显示计数结果。
六、实验总结1. 本实验成功实现了通过外部中断实现计数功能,验证了单片机外部中断的工作原理。
2. 通过编写中断服务程序,掌握了中断编程方法。
3. 实验过程中,遇到了一些问题,如中断服务程序编写错误、程序编译错误等,通过查阅资料和调试,最终解决了问题。
4. 通过本次实验,提高了单片机编程和调试能力,加深了对单片机外部中断的理解。
外部中断计数实验报告

外部中断计数实验报告实验名称:外部中断计数实验报告一、实验目的通过实验了解外部中断的工作原理和应用,掌握基于外部中断进行计数的方法,并能够编写相应的程序实现计数功能。
二、实验内容1. 搭建实验电路:将一个外部脉冲信号作为中断源,与单片机相应的中断输入引脚连接。
2. 编写相应的程序:设置单片机的中断向量表,配置中断引脚为外部中断,编写中断服务函数和主函数,实现外部中断计数功能。
3. 下载程序到单片机并运行:将编写好的程序下载到单片机,通过外部脉冲信号触发中断,验证计数功能的正确性。
三、实验原理外部中断是指外部事件触发单片机中断请求的一种中断方式。
其工作原理是:当外部事件发生时,通过引脚输入信号到中断输入引脚,引起中断请求,最终触发中断服务程序的执行。
在本次实验中,我们通过将外部脉冲信号连接到单片机的中断输入引脚,每次外部脉冲信号到达时触发一次中断,并在中断服务程序中进行计数操作。
四、实验步骤1. 搭建实验电路:将外部脉冲信号连接到单片机的中断输入引脚,同时连接电源和调试工具。
2. 编写程序:使用适当的开发工具编写程序,包括设置中断向量表、配置中断引脚和编写中断服务函数。
3. 下载程序:将编写好的程序下载到单片机。
4. 运行程序:通过触发外部脉冲信号,验证计数功能的正确性。
五、实验结果与分析根据实验的步骤和要求,我们成功搭建了实验电路,并编写了相应的程序。
通过触发外部脉冲信号,实验结果显示单片机成功进行了计数操作,即正确触发了中断服务函数。
六、实验总结通过本次实验,我们了解了外部中断的工作原理和应用,并掌握了基于外部中断进行计数的方法。
同时,通过编写程序,我们成功搭建了实验电路,实现了外部中断计数功能。
实验结果表明,外部中断计数功能正常运行。
七、存在问题及改进方向在实验过程中,我们发现实时性较高的外部脉冲信号可能会引起计数不准确的问题。
这是因为我们的程序没有对外部脉冲信号进行滤波处理,导致了计数的不稳定性。
单片机实验之外部中断应用实验

一、实验目的1、掌握中断系统外部中断源的使用方法。
2、掌握延时程序的编程及使用方法。
3、掌握Proteus软件与Keil软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
二、设计要求1、用Proteus软件画出电路原理图,在单片机的P1.0口线上接按键K0 ,作为外部中断源0使用,用于开启波形,在单片机的 P1.1口线上接按键K1,作为外部中断源1使用,用于关闭波形。
2、在单片机的P1.2口线上产生周期50mS的连续方波,在P1.2口线上接示波器观察波形。
三、电路原理图六、实验总结通过本实验能够准确安排各种类型的中断服务程序入口,中断源提出中断申请后,却执行到相应的中断服务程序。
弄清楚了中断服务程序与子程序的共同点和不同点。
七、思考题1、在P1.2口线上产生周期为100mS,占空比为2:5的连续矩形波,要求只采用按键K0来控制其开启和关闭。
答:程序见程序清单。
四、实验程序流程框图和程序清单。
1、在单片机的P1.2口线上产生周期50mS的连续方波。
P1.0口线上接按键K0 ,作为外部中断源0使用,用于开启波形, P1.1口线上接按键K1,作为外部中断源1使用,用于关闭波形。
汇编程序:ORG 0000H START: LJMP MAINORG 0003HLJMP EXT0ORG 000BHLJMP TTCOORG 0013HLJMP EXT1ORG 0100HMAIN: MOV TMOD, #01HMOV TCON, #01HMOV IE, #87HMOV TH0, #9EHMOV TL0, #58HSETB PX1HERE: LJMP HEREEXT0: SETB TR0RETIEXT1: CLR TR0RETITTCO: CPL P1.2MOV TH0, #9EHMOV TL0, #58HRETIENDC语言程序:#include<reg51.h>sbit P12=P1^2;main(){TMOD=0X01;EA=1;EX0=1;EX1=1;ET0=1;PX1=1;TCON=0X01;TH0=0X9E;TL0=0X58;while(1);}void EXT0() interrupt 0{ TR0=1;}void EXT1() interrupt 2{ TR0=0;}void TTC0() interrupt 1{ P12=!P12; TH0=0X9E;TL0=0X58;}2、在P1.2口线上产生周期为100mS,占空比为2:5的连续矩形波,要求只采用按键K0来控制其开启和关闭。
外部中断实验报告

外部中断实验报告外部中断实验报告引言:外部中断是计算机系统中的一种重要机制,它可以响应外部事件并中断正在执行的程序。
本实验旨在通过设计和实现一个外部中断的示例,加深对外部中断的理解和应用。
实验目的:1. 理解外部中断的概念和原理;2. 掌握外部中断的编程方法;3. 设计和实现一个基于外部中断的应用。
实验设备和材料:1. 一台支持外部中断的计算机;2. 开发板或模块,用于外部中断的触发。
实验过程:1. 硬件连接:将开发板或模块与计算机连接,并确保连接正确和稳定。
2. 编写中断处理函数:在编程环境中,编写一个中断处理函数,用于处理外部中断触发时的操作。
可以根据实际需求,设计适当的处理逻辑。
3. 配置中断触发条件:根据实验要求,配置外部中断触发的条件。
可以通过设置开关、按键或其他外部信号来触发中断。
4. 编写主程序:编写一个主程序,用于初始化外部中断和执行其他操作。
在主程序中,需要配置外部中断的相关寄存器和中断向量表。
5. 运行实验:将程序下载到计算机中,并运行实验。
通过触发外部中断条件,观察中断处理函数的执行情况。
实验结果与分析:在实验中,我们成功实现了一个基于外部中断的应用。
当外部中断触发条件满足时,中断处理函数被调用,并执行相应的操作。
通过实验观察和分析,我们可以得出以下结论:1. 外部中断可以在计算机系统中实现对外部事件的及时响应,提高系统的实时性和可靠性。
2. 外部中断的触发条件可以灵活配置,可以通过外部设备或信号的变化来触发中断。
3. 中断处理函数的执行时间相对较短,可以在不影响主程序正常运行的情况下完成相应的操作。
4. 外部中断的应用范围广泛,可以用于实现各种实时控制、通信和交互功能。
实验总结:通过本次实验,我们深入了解了外部中断的原理和应用,并成功设计和实现了一个基于外部中断的应用。
外部中断作为计算机系统中的重要机制,具有重要的意义和应用价值。
在今后的学习和实践中,我们应进一步探索和应用外部中断,为计算机系统的性能和功能提供更多的可能性。
MCS-51单片机实验5-1外部中断实验1

【实验流程图】
主程序
外部中断0初 始化
点亮P1.0口 LED灯
等待中断
主程序结束
中断程序
P1.0取反
中断程序返 回
【实验O程RG序代码】
0LJ0M00PH M ORAGIN 0003H
INTER0:CPL P1.7
RETI MAIN:SETB EA
SETB EX0
SETB IT0 CLR P1.7 SJMP $
END
实验一、外部中断实验1
【实验步骤】
将程序补充完整,并添加注释 运行程序观察实验现象。
ORG
0LJ0M00PH
;主程序入口
;转置主程序
330
M ORAGIN 0003H;外中0断入口
INTER0:CPL P1.7 ;;LLDDEE灯灯灭亮
74ls0
RETI
为避免占;用返其回他等中断待的入
实验一、外部中断实验1
【实验目的】
掌握外部中断的初始化方法 熟悉中断的触发过程
【接线方式】
P1.0接1个LED灯 P3.2接一个单脉冲发生器。
实验一、外部中断实验1
【实验内容及要求】
编写程序,实现以下功能 上电LED灯亮,中断一次,小灯变灭,再次中断, 小灯再次点亮,如此反复,即每发生一次中断, 灯的亮灭状态改变一次。
ORG 0013H入口地址初始化
SETB EA SETB EX1 SETB IT1
允许总中断
允许外部中断0 设置外部中断1的触发方式 为边沿触发方式
口地址,我们通常将中断
7 P1.7
MAIN:SETB入E口A处;放允一许条总跳中转断指令,单脉
SETB
可EX以0把;程允序许修外改中如断下。0
stm32外部中断实验报告-STM32实例外部中断实验

stm32外部中断实验报告_STM32实例外部中断实验上⼀篇⽂章我们介绍了 STM32F10x 的中断,这次我们就来学习下外部中断。
本⽂中要实现的功能与按键实验⼀样,即通过按键控制LED,只不过这⾥采⽤外部中断⽅式进⾏控制。
学习时可以参考《STM32F10x 中⽂参考⼿册》-9 中断和事件章节。
外部中断介绍EXTI 简介STM32F10x 外部中断/事件控制器(EXTI)包含多达 20 个⽤于产⽣事件/中断请求的边沿检测器。
EXTI 的每根输⼊线都可单独进⾏配置,以选择类型(中断或事件)和相应的触发事件(上升沿触发、下降沿触发或边沿触发),还可独⽴地被屏蔽。
EXTI 结构框图EXTI 框图包含了 EXTI 最核⼼内容,掌握了此框图,对 EXTI 就有⼀个全局的把握,在编程的时候思路就⾮常清晰。
从图中可以看到,有很多信号线上都有标号 9 样的“20”字样,这个表⽰在控制器内部类似的信号线路有 20 个,这与 STM32F10x 的 EXTI 总共有20 个中断/事件线是吻合的。
因此我们只需要理解其中⼀个的原理,其他的 19个线路原理都是⼀样的。
EXTI 分为两⼤部分功能,⼀个产⽣中断,另⼀个产⽣事件,这两个功能从硬件上就有所差别,这个在框图中也有体现。
从图中标号 3 的位置处就分出了两条线路,⼀条是 3-4-5 ⽤于产⽣中断,另⼀条是 3-6-7-8⽤于产⽣事件。
下⾯我们就来介绍下这两条线路:(1)⾸先看下产⽣中断的这条线路(1-2-3-4-5)1.标号 1 为输⼊线,EXTI 控制器有 20 个中断/事件输⼊线,这些输⼊线可以通过寄存器设置为任意⼀个 GPIO,也可以是⼀些外设的事件,这部分内容我们会在后⾯专门讲解。
输⼊线⼀般是存在电平变化的信号。
2.边沿检测电路,EXTI 可以对触发⽅式进⾏选择,通过上升沿触发选择寄存器和下降沿触发选择寄存器对应位的设置来控制信号触发。
边沿检测电路以输⼊线作为信号输⼊端,如果检测到有边沿跳变就输出有效信号 1 给红⾊框 3 电路,否则输出⽆效信号 0。
外部中断实验报告

外部中断实验报告外部中断实验报告一、引言外部中断是计算机系统中的一种重要的中断方式,它可以使得计算机在执行某个任务的过程中,根据外部设备的信号来暂停当前任务,转而去处理其他紧急事件。
本实验旨在通过对外部中断的实验,深入了解外部中断的原理和应用。
二、实验目的1. 理解外部中断的概念和原理;2. 学会使用外部中断来处理外部设备的信号;3. 掌握外部中断的编程方法。
三、实验装置和材料1. 计算机硬件平台:使用一台支持外部中断的计算机;2. 软件平台:使用汇编语言进行编程。
四、实验步骤1. 连接外部设备:将外部设备(如键盘、鼠标等)与计算机相连接,确保外部设备可以正常工作;2. 编写中断处理程序:使用汇编语言编写中断处理程序,以响应外部设备的信号;3. 设置中断向量表:将中断处理程序的入口地址存放在中断向量表中,以便系统在接收到外部设备信号时能够正确地跳转到中断处理程序;4. 运行程序并测试:运行程序,触发外部设备的信号,观察中断处理程序是否能够正确执行。
五、实验结果与分析在实验中,我们成功地编写了一个外部中断处理程序,并将其入口地址存放在中断向量表中。
当我们触发外部设备的信号时,系统能够正确地跳转到中断处理程序,并执行相应的操作。
通过这个实验,我们深入了解了外部中断的原理和应用。
六、实验总结通过本次实验,我们对外部中断有了更深入的了解。
外部中断作为计算机系统中的一种重要中断方式,可以使计算机在执行某个任务的过程中,根据外部设备的信号来暂停当前任务,转而去处理其他紧急事件。
在实际应用中,外部中断广泛应用于各种设备的控制和通信系统中,提高了计算机系统的效率和可靠性。
七、实验心得通过本次实验,我深刻认识到了外部中断在计算机系统中的重要性。
在实验中,我不仅学会了编写中断处理程序,还了解了中断向量表的作用。
这次实验让我对计算机系统的工作原理有了更深入的了解,也提高了我的编程能力。
我相信这次实验对我的学习和将来的工作都有很大的帮助。
单个按键中断实验报告

一、实验目的1. 熟悉单片机中断系统的工作原理和中断响应过程。
2. 掌握使用外部中断实现单个按键控制的实验方法。
3. 学习通过编程设置中断源、中断优先级和中断服务程序。
二、实验原理单片机的中断系统允许CPU在执行程序的过程中,暂停当前程序的执行,转而处理由外部事件引起的中断请求。
在本实验中,我们使用外部中断0(INT0)来实现单个按键的控制。
当按键按下时,通过外部中断0引脚(P3.2)向CPU发送中断请求。
CPU响应中断后,暂停当前程序的执行,转而执行外部中断0的中断服务程序(ISR)。
在中断服务程序中,我们可以根据按键的状态来执行相应的操作,例如点亮或熄灭LED灯。
三、实验设备1. 单片机开发板(如STC89C52)2. 按键3. LED灯4. 连接线5. 仿真软件(如Keil uVision)四、实验步骤1. 硬件连接:- 将按键的一个引脚连接到单片机的P3.2引脚(外部中断0)。
- 将按键的另一个引脚连接到地(GND)。
- 将LED灯的正极连接到单片机的P1.0引脚,负极连接到地(GND)。
2. 编写程序:- 使用Keil uVision软件编写程序。
- 初始化外部中断0,设置中断优先级和中断服务程序。
- 编写中断服务程序,根据按键状态控制LED灯的亮灭。
3. 编译程序:- 使用Keil uVision软件编译程序,生成可执行文件。
4. 下载程序:- 将编译好的程序下载到单片机开发板上。
5. 运行程序:- 观察按键按下时LED灯的亮灭状态,验证中断功能是否正常。
五、实验代码```c#include <reg52.h>#define LED P1_0#define BUTTON P3_2void main(void) {EA = 1; // 开启总中断EX0 = 1; // 开启外部中断0IT0 = 1; // 设置外部中断0为下降沿触发while (1) {// 主循环,等待中断}}void ext0_isr(void) interrupt 0 {LED = !LED; // 切换LED灯状态}```六、实验结果与分析1. 实验结果:- 按键按下时,LED灯亮;按键释放时,LED灯灭。
外中断实验实验报告

一、实验目的1. 理解中断的概念和作用。
2. 掌握中断的实现方法。
3. 学习中断优先级的设置。
4. 掌握中断服务程序的设计。
二、实验环境1. 实验平台:计算机实验室2. 实验设备:计算机、实验箱、示波器、万用表等3. 实验软件:C语言编程软件三、实验原理1. 中断:中断是指计算机在执行程序的过程中,由于某个事件的发生而暂时停止当前程序的执行,转而执行处理该事件的程序。
中断事件可以是硬件设备请求服务,也可以是软件程序请求处理。
2. 中断优先级:中断优先级是指多个中断同时发生时,系统优先处理哪个中断。
中断优先级设置合理可以保证系统稳定运行。
3. 中断服务程序:中断服务程序是指处理中断事件的程序,它通常由中断向量表中的中断处理函数组成。
四、实验步骤1. 设计实验程序,实现外中断功能。
2. 编写中断服务程序,处理中断事件。
3. 设置中断优先级。
4. 编译、下载程序到实验设备。
5. 进行实验,观察实验现象。
五、实验内容1. 实现外中断功能(1)编写中断初始化程序,配置中断控制器,设置中断向量表。
(2)编写中断服务程序,处理中断事件。
(3)编写主程序,触发中断事件。
2. 设置中断优先级(1)根据实验需求,设置中断优先级。
(2)编写中断优先级控制程序,实现中断优先级设置。
3. 编译、下载程序(1)使用C语言编程软件编译实验程序。
(2)将编译后的程序下载到实验设备。
4. 进行实验(1)打开实验设备,启动实验程序。
(2)观察实验现象,验证中断功能、中断优先级设置等。
六、实验结果与分析1. 实验结果实验成功实现了外中断功能,中断服务程序能够正确处理中断事件。
中断优先级设置合理,系统运行稳定。
2. 实验分析(1)中断初始化程序正确配置了中断控制器,设置了中断向量表,为中断服务程序的执行提供了基础。
(2)中断服务程序能够正确处理中断事件,保证了系统的正常运行。
(3)中断优先级设置合理,确保了关键中断事件能够优先得到处理。
单片机实验二_外部中断

一、实验二: 中断实验二、实验目的:三、通过对P3.2、P3.3引脚的电平控制, 实现外部中断处理, 从而控制输出口P1的输出效果变化。
四、实验原理图实验参考电路图如下:五、参考实验程序/用外中断0的中断方式进行数据采集和处理#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2,/*******************************************函数功能: 主函数******************************************/void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xff;while(1); //无限循环, 防止程序跑飞}/************************************************************** 函数功能: 外中断T0的中断服务程序**************************************************************/ void int0(void) interrupt 0 using 0 //外中断0的中断编号为0 {P1=~P1; //每产生一次中断请求, P1取反一次。
}实验思考题:(1) 根据指导书中提供的原理图, 自行设计一个外部中断实验, 要求:(2) 两个外部中断全部用上;(3) 实验能体现不同中断优先级的中断源的相应情况;(4) 不同中断处理程序能输出不同的响应效果//用外中断0的中断方式进行数据采集和处理00000000#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2,/*******************************************函数功能: 主函数******************************************/void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xf0;PX0=1;// PX1=1;while(1); //无限循环, 防止程序跑飞}/************************************************************** 函数功能: 外中断T0的中断服务程序**************************************************************/ void int0(void) interrupt 0 using 0 //外中断0的中断编号为0 {//P1=~P1;P1=0x01;}void int1(void) interrupt 1 using 1{//P1=~P1;P1=0XFe; }。
【大学】单片机实验-单个外部中断实验(WORD档)

实验三——单个外部中断实验一、实验要求在单片机的外部中断引脚INT0接一个按键开关来产生外部中断请求,通过P1口连接的8个LED发光二极管的状态,来反映中断程序的作用。
中断未发生时,P1口连接的8个LED为闪烁状态,当按键开关按下,即外中断请求产生时,8个LED呈现流水灯操作。
按键开关松开,8个LED则为闪烁状态。
二、实验目的1.理解掌握外部中断源、中断请求、中断标志、中断入口等的概念。
2.掌握中断程序的设计办法。
三、实验内容1.选择实验所需元器件,按实验图连接电路。
2.用计算机编写代码,并汇编、调试。
4.将程序下载到单片机中,观察现象。
5.如果不符合预期要求则修改程序重新调试。
源代码ORG 0000hAJMP STAR1ORG 0003hAJMP INRT0ORG 000Fh STAR1 :MOV P1,#00HMOV R3,#200X4 :DJNZ R3,X4MOV p1,#0FFHMOV R3,#200X5 :DJNZ R3,X5JB P3.2,STAR1SETB EASETB EX0CLR IT0X6 :AJMP X6ORG 0100H INRT0 :MOV P1,#0FEHMOV A,P1 LOOP:Rl AMOV p1,AX1 :MOV R1,#255X2 :MOV R2,#255X3 :DJNZ R2,X3DJNZ R1,X2JNB P3.2,LOOPLJMP X7RETIX7 :MOV P1,#00HMOV R3,#200X8 :DJNZ R3,X8MOV p1,#0FFHMOV R3,#200X9 :DJNZ R3,X9JB P3.2,X7RETIEND通过本次实验基本了解了外部中断的工作原理,通过编写汇编程序实现了单个外部中断的功能,复习并更加掌握汇编语言,尤其是汇编语言中外部中断的编程。
第一次调试时,不按开关灯闪烁,按下开关呈流水灯,当再次按下开关灯灭。
检查了几遍虽感觉不对,但不知道到程序那错了,又把课本中有关中断的内容看了一遍,才发现自己编的程序第二次循环时成了死循环。
实验五外部中断实验

实验五外部中断实验实验五、外部中断实验实验五:外部中断实验一、实验目的1.掌握向量中断控制器(vic)的设置;2.掌控外部中断插槽功能设置及外部中断的工作模式设置;3.介绍中断服务函数的撰写。
4.熟悉lpc2000系列arm7微控制器的gpio控制。
二、实验设备硬件:pc机一台、easyarm2103开发板一套软件:windows98/xp/2000系统,ads1.2集成开发环境三、实验内容设置p0.16低电平引爆外部中断0,短接jp3的p0.16端口,当按键key1按下后,p0.16输出低电平引爆外部中断,rowled,观测led现象。
四、实验复习建议仔细阅读《easyarm2103》手册第4章的内容,熟悉gipo的设置。
仔细阅读《easyarm2103》第3章的内容,了解ads1.2集成开发环境、lpc2200专用工程模板、easyjtag仿真器的应用。
五、实验步骤1.启动ads1.2,采用armexecutableimageforlpc2103工程模板创建一个工程vicdef_c。
2.在工程的user的main.c中编写实验程序,然后调试。
4.选用debuginram生成目标,然后编译连接工程。
5.将easyarm2103开发板上的jp3的p0.16端口短接。
6.选择【project】->【debug】,启动axd进行jtag仿真调试。
7.在中断服务程序中设置断点,全速运行程序,观察现象。
8.单步/全速运行程序,观察程序是否正确运行。
9.编写程序,同时实现按键掌控流水灯,4个led灯轮流照亮。
当按键按下并抬起时,led1暗,1秒后led2暗直至4个灯全亮,之后全部点燃,再次循环。
当再次按下按键时暂停流水灯表明,并全部点燃。
七、实验参照程序程序清单p0.16低电平触发外部中断0#include\#defineled1<<17/******************************************************************************函数名称:eint0irq**功能叙述:外部中断0服务程序**入口参数:并无**出口参数:并无****************************************************************************/v oid__irqeint0irq(void){if((io0pin&(1<<17))==0){io0set=1<<17;/*熄灭发光二极管*/}else{io0clr=1<<17;/*照亮发光二极管*/}while((io0pin&(1<<16))==0);/*等待按键松开*/extint=0x01;/*清中断标志*/vicvectaddr=0x00;/*通知vic中断处理结束*/}/***************************************************************************** ***函数名称:main**功能描述:p0.16低电平触发外部中断主函数**入口参数:无**出口参数:无****************************************************************************** /intmain(void){pinsel1=pinsel1&(~0x03);pinsel1=pinsel1|0x01;/*设置p0.16为外部中断0管脚*/pinsel1=pinsel1&(~(0x03<<2));/*设置p0.17为gpio功能*/io0dir=led;/*设置p0.17为输入*/io0set=led;/*设置输入为高电平*/irqenable();/*irq中断CX600X*/extmode=0x00;/*设置外部中断为低电平引爆*/vicintselect=0<<14;/*挑选eint0为fiq中断*/vicvectcntl0=0x20|14;/*将外部中断0分配给向量中断0*/vicvectaddr0=(uint32)eint0irq;/*设置中断服务程序地址*/vicintenable=1<<14;/*CX600Xeint0中断*/extint=0x01;/*去除eint0中断标志*/while(1);return0;}3.4.8思考1.中断服务函数为什么必须采用__irq润色?(提示信息:irq中断时微控制器转换至了irq模式,所以中断回到须要同时恢复正常cpsr寄存器,比如说采用“subspc,r14,#4”)2.在vic中,如何禁止某一个中断?假设系统使用了几个irq中断,如何一次全部禁止所有中断?。
外部中断实验报告

一、实验目的1. 理解单片机外部中断的概念和工作原理。
2. 掌握MCS-51单片机外部中断的编程方法。
3. 通过实验验证外部中断在实际应用中的效果。
二、实验环境1. 实验设备:MCS-51单片机实验板、按键、LED灯、面包板、连接线等。
2. 开发环境:Keil uVision5软件。
三、实验原理外部中断是单片机的一个重要功能,用于响应外部事件。
当外部事件发生时,CPU可以暂停当前程序,转而执行中断服务程序,处理外部事件。
MCS-51单片机有两个外部中断源,即INT0和INT1。
四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚,LED灯连接到单片机的某个I/O口。
具体连接方式如下:- 将按键的一端连接到单片机的INT0或INT1引脚,另一端连接到地。
- 将LED灯的正极连接到单片机的某个I/O口,负极连接到地。
2. 程序设计(1)初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平,关闭LED灯 while(1) {// 主循环}}```(2)编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```(3)编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序,并使用Keil uVision5软件进行编译和烧录。
2. 将程序烧录到单片机中,并连接好硬件电路。
3. 按下按键,观察LED灯是否闪烁。
实验3-外部中断实验报告

实验3-外部中断实验报告实验 3 外部中断实验报告一、实验目的本次实验的主要目的是深入理解外部中断的工作原理和应用,通过实际操作掌握外部中断的配置和编程方法,提高对微控制器中断处理机制的认识和应用能力。
二、实验设备1、开发板:_____型号开发板。
2、编程软件:_____。
3、电脑:具备相应接口和操作系统。
三、实验原理外部中断是指由外部事件引起的微控制器中断。
当外部中断引脚检测到特定的电平变化(如从高电平变为低电平或从低电平变为高电平)时,微控制器会暂停当前正在执行的程序,转而执行中断服务程序(ISR)来处理外部事件。
在本次实验中,我们使用了开发板上的特定引脚作为外部中断输入引脚,并通过配置相关寄存器来设置中断触发方式、优先级等参数。
四、实验步骤1、硬件连接将外部中断源(如按键)连接到开发板的指定引脚。
确保开发板与电脑正确连接,以便进行编程和调试。
2、软件编程打开编程软件,创建新的项目。
配置微控制器的时钟、引脚等基本设置。
编写中断初始化函数,设置中断触发方式、优先级等。
编写中断服务程序,定义在中断发生时需要执行的操作。
3、编译与下载对编写好的程序进行编译,检查是否存在语法错误。
将编译成功的程序下载到开发板中。
4、实验测试按下连接的按键,观察开发板的响应,如指示灯的变化、数据的输出等。
五、实验结果与分析1、当按下按键时,开发板能够准确地响应外部中断,执行中断服务程序。
在中断服务程序中,我们设置了指示灯的状态变化,通过观察指示灯的闪烁情况,可以确认中断是否被正确触发和处理。
2、对不同的中断触发方式(如下降沿触发、上升沿触发等)进行测试,结果均符合预期。
这表明我们对中断触发方式的配置是正确的。
3、调整中断的优先级,观察不同优先级中断之间的响应顺序。
在实验中,高优先级的中断能够优先得到处理,符合微控制器中断处理的优先级机制。
六、遇到的问题及解决方法1、问题:在初次编程时,中断服务程序没有被正确执行。
解决方法:仔细检查中断初始化函数中的参数设置,确保中断触发方式、优先级等配置正确。
外部中断实验实验报告

外部中断实验实验报告外部中断实验实验报告引言外部中断是计算机系统中一种常见的中断方式,可以在程序执行过程中接收外部信号并及时中断当前任务进行处理。
本实验旨在通过搭建外部中断实验电路,了解外部中断的原理和应用,并通过实际操作验证其正确性和可行性。
实验目的1. 了解外部中断的原理和工作方式;2. 掌握外部中断的搭建方法和步骤;3. 验证外部中断的正确性和可行性。
实验器材1. 电脑;2. Arduino开发板;3. 按键开关;4. 连接线。
实验步骤1. 将Arduino开发板与电脑通过USB数据线连接,并打开Arduino开发环境;2. 在Arduino开发环境中,编写一个简单的程序,用于接收外部中断信号;3. 将按键开关的引脚与Arduino开发板的数字引脚相连,确保按键开关可以通过Arduino开发板进行控制;4. 将按键开关的另一端连接到Arduino开发板上的中断引脚(如INT0或INT1);5. 上传程序到Arduino开发板,并确保程序正常运行;6. 按下按键开关,观察程序是否能够正确接收并处理外部中断信号;7. 重复步骤6,多次测试外部中断的可靠性和稳定性。
实验结果经过多次测试和观察,实验结果表明外部中断能够正常工作并正确接收外部中断信号。
当按下按键开关时,程序能够及时中断当前任务,并执行相应的中断处理程序。
实验结果与理论预期相符。
实验分析外部中断是计算机系统中一种重要的中断方式,广泛应用于各种实时控制系统和交互式设备中。
通过本次实验,我们深入了解了外部中断的原理和工作方式,并通过实际操作验证了其正确性和可行性。
在实验过程中,我们使用Arduino开发板搭建了一个简单的外部中断实验电路,并编写了相应的程序进行测试。
通过按下按键开关,我们成功触发了外部中断信号,并观察到程序能够及时中断当前任务,并执行相应的中断处理程序。
这表明外部中断能够在实际应用中起到及时响应外部信号的作用,提高了系统的实时性和可靠性。
实验外部中断实验报告

实验三定时中断实验一、实验目得1、掌握51单片机外部中断得应用。
2、掌握中断函数得写法。
3、掌握定时器得定时方法。
4、掌握LED数码管得显示。
二、实验内容1、用外部中断0测量负跳变信号得累计数,同时在LED数码管上显示出来。
2、用外部中断改变流水灯得方式。
3、用定时器T1得方式2控制两个LED以不同周期闪烁。
使用定时器T1得方式2来控制P0、0、P0、1引脚得两个LED分别以1s与2s得周期闪烁。
三、实验仿真硬件图在Proteus软件中建立如下图所示仿真模型并保存。
}同级自然优先级:外部中断0→定时器T0中断→外部中断1→定时器T1中断→串行口中断。
中断优先级别得设定:实验二要求:初始状态为P0、0~P0、7得8个LED显示灯依次循环点亮;外部中断0服务程序为8个LED灯,左4个,右4个闪烁8次,外部中断1服务程序8个LED灯,间隔闪烁8次。
⑴设定外部中断0为高优先级,先执行外部1中断,过程中用外部0中断来将其中断,反之不行。
注意保护现场。
⑵设定外部中断1为高优先级,先执行外部0中断,过程中用外部1中断来将其中断,反之不行。
注意保护现场。
实验三(调试下列程序,在错误行后面注明错误及改正方法):#include <reg51、h>#define ucharunsigned char;sbit D0=P1^0;sbitD1=P1^1;uchar a,b;void main(){EA=1;ET1=1;TMOD=0x20;ﻩTL1=6;ﻩTR0=1;a=0;ﻩb=0;ﻩwhile(1);}void t1()interrupt 1{ﻩa++;ﻩb++;if(a=1000){D0=~D0ﻩa=0;}if(b=4000)ﻩ{ﻩD1=~D1;ﻩﻩb=0;}写出源程序,并注释实验报告格式实验三定时中断实验学院: 专业:年级: 实验时间: 姓名: 学号: 指导教师:一、实验目得1、掌握51单片机外部中断得应用。
单个外部中断实验

一、 实验要求在单片机的外中断输入引脚INT0————(或INT1————),接一个按键开关来产生外部中断请求,通过P1口连接的8个LED 发光二极管的状态,来反映外中断的作用。
中断未发生时,P1口连接的8个LED 为流水状态,当按键开关按下,即外部中断请求产生时,8个LED 呈现闪烁状态。
按键开关松开,8个LED 又为流水状态。
二、 实验目的(1) 理解掌握外部中断源、中断请求、中断标志、中断入口等概念。
(2) 掌握中断程序的设计方法。
程序如下:ORG 0000H //程序入口LJMP MAIN //跳入主程序入口MAINORG 0003H //INT0中断入口LJMP INT0PORG 0030HMAIN: SETB EA //中断允许总开关控制位SETB EX0 //允许外部中断0中断SETB PX0 //外部中断0中断为高优先级START:MOV R2,#8MOV A,#0FEH //为点亮P1.0引脚发光二极管需写入P1口的点亮控制码 LOOP: MOV P1,A //点亮控制码写入P1口,点亮相应的LEDLCALL DELAY //调用延时子程序RL A //点亮控制码循环左移,点亮下一位DJNZ R2,LOOP //判断左移是否超过8位,未超过继续循环LJMP START //左移循环已8次,再重新进行下一次循环点亮INT0P: PUSH PSW //保护现场PUSH AccNOLIG: JNB IE0,IT0RMOV P1,#00HLCALL DELAYMOV P1,#0FFHLCALL DELAYLJMP NOLIGIT0R:RETIDELAY: MOV R5,#60//延时子函数D1: MOV R6,#20D2: MOV R7,#248D3: DJNZ R7,D3DJNZ R6,D2DJNZ R5,D1RETEND程序如图:实验现象:。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、 实验要求
在单片机的外中断输入引脚INT0————(或INT1————
),接一个按键开
关来产生外部中断请求,通过P1口连接的8个LED 发光二极管的状态,来反映外中断的作用。
中断未发生时,P1口连接的8个LED 为流水状态,当按键
开关按下,即外部中断请求产生时,8个LED 呈现闪烁状态。
按键开关松开,8个LED 又为流水状态。
二、 实验目的
(1) 理解掌握外部中断源、中断请求、中断标志、中断入口
等概念。
(2) 掌握中断程序的设计方法。
程序如下:
ORG 0000H //程序入口
LJMP MAIN //跳入主程序入口MAIN
ORG 0003H
//INT0中断入口 LJMP INT0P
ORG 0030H
MAIN: SETB EA
//中断允许总开关控制位
SETB EX0 //允许外部中断0中断 SETB PX0 //外部中断0中断为高优先级
START:MOV R2,#8
MOV A,#0FEH //为点亮引脚发光二极管需写入P1口的点亮控制码 LOOP: MOV P1,A //点亮控制码写入P1口,点亮相应的LED
LCALL DELAY //调用延时子程序
RL A //点亮控制码循环左移,点亮下一位
DJNZ R2,LOOP //判断左移是否超过8位,未超过继续循环
LJMP START //左移循环已8次,再重新进行下一次循环点亮
INT0P: PUSH PSW //保护现场
PUSH Acc
NOLIG: JNB IE0,IT0R
MOV P1,#00H
LCALL DELAY
MOV P1,#0FFH
LCALL DELAY
LJMP NOLIG
IT0R:RETI
DELAY: MOV R5,#60 //延时子函数
D1: MOV R6,#20
D2: MOV R7,#248
D3: DJNZ R7,D3
DJNZ R6,D2
DJNZ R5,D1
RET
END
程序如图:
实验现象:。
