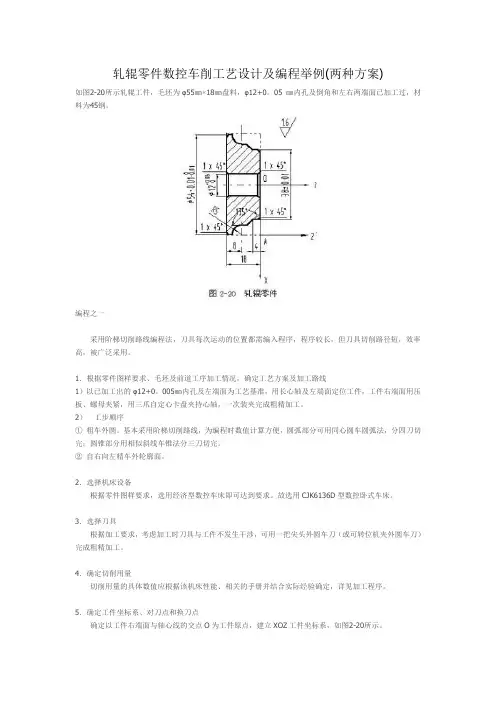

轧辊零件数控车削工艺设计及编程举例(两种方案)如图2-20所示轧辊工件,毛坯为φ55㎜×18㎜盘料,φ12+0。

05 ㎜内孔及倒角和左右两端面已加工过,材料为45钢。

编程之一采用阶梯切削路线编程法,刀具每次运动的位置都需编入程序,程序较长,但刀具切削路径短,效率高,被广泛采用。

1.根据零件图样要求、毛坯及前道工序加工情况,确定工艺方案及加工路线1)以已加工出的φ12+0。

005㎜内孔及左端面为工艺基准,用长心轴及左端面定位工件,工件右端面用压板、螺母夹紧,用三爪自定心卡盘夹持心轴,一次装夹完成粗精加工。

2)工步顺序①粗车外圆。

基本采用阶梯切削路线,为编程时数值计算方便,圆弧部分可用同心圆车圆弧法,分四刀切完;圆锥部分用相似斜线车锥法分三刀切完。

②自右向左精车外轮廓面。

2.选择机床设备根据零件图样要求,选用经济型数控车床即可达到要求。

故选用CJK6136D型数控卧式车床。

3.选择刀具根据加工要求,考虑加工时刀具与工件不发生干涉,可用一把尖头外圆车刀(或可转位机夹外圆车刀)完成粗精加工。

4.确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定,详见加工程序。

5.确定工件坐标系、对刀点和换刀点确定以工件右端面与轴心线的交点O为工件原点,建立XOZ工件坐标系,如图2-20所示。

采用手动对刀方法把工件右端面与毛坯外圆面的交点A作为对刀点,如图2-20所示。

采用MDI方式操纵机床,具体操作步骤如下:1)回参考点操作采用ZERO(回参考点)方式进行回参考点的操作,建立机床坐标系。

2)试切对刀主轴正转,先用已选好车刀的刀尖紧靠工件右端面,按设置编程零点键,CRT屏幕上显示X、Z坐标值都清成零(即X0,Z0);然后退刀,再将工件外圆表面车一刀,保持X向尺寸不变,Z向退刀,当CRT 上显示的Z坐标值为零时,按设置编程零点键,CRT屏幕上显示X、Z坐标值都清成零(即X0,Z0)。

系统内部完成了编程零点的设置功能,即对刀点A为编程零点,建立了XAZ′工件坐标系。

传动轴工艺课程设计说明书

传动轴工艺课程设计说明书

摘要机械制造基础课程设计是我们学完了大学的机械制造基础课程、技术基础课以及大部分专业课之后进行的。

这是我们大学中进行的第二次的课程设计,每次课程设计对毕业设计有着很大的帮助这次设计的是传动轴,有零件图、毛坯图、装配图各一张,机械加工工艺过程卡片和与所设计夹具对应那道工序的工序卡片各一张。

首先我们要熟悉零件,题目所给的零件是轴。

了解了轴的作用,接下来根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和机械加工余量。

然后我们再根据定位基准先确定精基准,后确定粗基准,最后拟定端盖的工艺路线图,制定该工件的夹紧方案,画出夹具装配图。

AbstractMachinery manufacturing foundation course design is we learned university machinery manufacturing base course, course and the most specialized technical after. This is our university in the second course design, each course design of graduation design has a lot of help This design is shaft, have part drawing, casting chart, each one, mechanical drawings machining process card and with the design fixtures corresponding that procedure process card every one. First we must be familiar with the parts, the title of the parts are shaft. Understand the role of the shaft, next according to the properties and parts drawing parts on each end of the roughness of blank size and determined mechanical machining allowance. Then we can decide according to the locating datum, pure benchmark crude benchmark, and finally determined after worked out the process, formulate the roadmap shaft the workpiece clamping fixture, draw assembly drawings.目录1.零件的分析,并进行结构工艺性审查1.1、零件的作用1.2、零件的结构特点1.3、确定主要、次要加工表面及其加工方法2.确定毛坯的制造形式以及毛坯图3.拟定工艺路线3.1、定位基准的选择3.2、制定工艺路线3.3、工艺设备的选择3.4填写工艺流程图4.确定切削用量及基本工时5.卡具设计5.1设计思想5.2 定位基准的选择5.3 夹紧元件的选择5.4 定位元件的选择5.5 对刀装置的确定5.6 定位误差的分析与计算6.设计心得体会参考文献1.零件的分析,并进行结构工艺性审查:1.1、零件的作用题目所给的零件是传动轴,起传动作用。

课程设计传动轴的机械加工工艺设计

课程设计传动轴的机械加工工艺设计

课程设计传动轴的机械加工工艺设计零件的工艺设计与实施课程设计说明书设计题目传动轴的机械加工工艺设计(生产纲领:200)目录1.引言 ................................................ ................................................... ............................................ 42.图样分析................................................. ................................................... .................................... 43.毛坯的分析................................................. ................................................... ................................ 64.加工方法的选择 ................................................ .......................................... 错误!未定义书签。

5、工序集中和分散考................................................... .............. 8 7、工艺路线的确定 ................................................ ................................................... .................... 10 8、加工路线的确定 ................................................ ................................................... .................... 11 9.工序设计................................................. ................................................... .................................. 11 10.基准的选择................................................. ................................................... ............................ 13 11、切削用量的选择 ................................................ ................................................... .................. 13 12.机床的选择................................................. ................................................... ............................ 15 13 .刀具的选择 ............................................................................ 16 加工刀具表................................................. ................................................... ................................. 17 机械加工工艺过程卡 ................................................ ................................................... .................. 18 设计总结................................................. ................................................... . (21)图1零件的结构工艺分析从零件图上看,该零件是典型的轴类零件,结构比较简单,其主要加工面φ45、φ30,和两个φ35的外圆柱面,其中一个φ35和φ30的外圆柱面,需要滚压加工其硬度将达到52HRC;退刀槽3*1,4*1,三个3*,两个3*的一个端面的表面粗糙度达到;零件的左端面有个Morse ,长度为38mm的锥度,三个不同大小的键槽:第一个30*10*;第二个24*6*3;第三个100*10*5,且键槽的内壁的表面粗糙度都为,零件在左端和中间尺寸有两个螺纹,第一个公称尺寸为20mm,螺距为;第二个公称尺寸33,螺距为;零件的最右端有一横槽深度为9mm,关于中心轴线对称宽度为8mm的槽及一个φ8深度为9mm,内壁粗糙度为的孔。

毕业设计(论文)-40钢车床主轴的热处理工艺设计

毕业设计(论文)-40钢车床主轴的热处理工艺设计

攀枝花学院学生课程设计(论文)题目:40钢车床主轴的热处理工艺设计学生姓名: X X X学号: XXXXXXXXX 所在院(系):材料工程学院专业: 20XX级材料成型及控制工程班级:材料成型及控制工程指导教师: X X X 职称:讲师2013年12月16日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注:任务书由指导教师填写。

课程设计(论文)指导教师成绩评定表目录摘要 (1)1 引言 (2)2 设计分析2.1车床的使用工况及性能要求析 (3)2.2 40号钢的成分及性能点 (3)2.2.1 40号钢的元素成分及其作用 (3)2.2.2 40号钢的性能 (3)2.3 热处理技术条件 (4)3 热处理工艺分析3.1 锻坯正火 (5)3.1.1锻坯正火的作用 (5)3.1.2 热处理工艺 (5)3.1.3 操作技巧 (5)3.2调质 (5)3.2.1 调质目的 (5)3.2.2 热处理工艺 (5)3.2.3 操作技巧 (6)3.3 锥孔及外锥体的局部淬火 (6)3.3.1 局部淬火方式 (6)3.3.2 热处理工艺 (6)3.3.3 操作技巧 (6)3.4 花键高频淬火 (7)3.4.1 淬火方式 (7)3.4.2 花键高频淬火工艺参数 (7)3.4.3 花键回火工艺参数 (7)3.4.4 操作技巧 (8)3.5 40钢选择及加工路线和热处理 (8)3.5.1 材料选择………………………………………………………………… .8结语 (9)参考文献 (9)摘要主轴是机床上传递动力的零件,常需承受弯曲、扭转、疲劳、冲击载荷的作用,同时在滑动与转动部位还受到摩擦力的作用。

因此,要求主轴具有高强度、硬度、足够的韧性及疲劳强度、变形小等性能。

而45号钢为优质碳素结构用钢,硬度不高且容易切削加工,直接用在车床主轴上不太合适,所以需要对45号钢进行适当的热处理。

在主轴大端上需要使用锻坯正火,消除毛坯的锻造应力,降低硬度以改善切削加工性能,然后再进行调质,使主轴具有良好的综合力学性能,最后经过淬火后高温回火,其硬度可达220~250 HBS,提高主轴的硬度,使主轴能达到良好的工作性能。

驱动轮轴热处理工艺设计

驱动轮轴热处理工艺设计

西安航空职业技术学院毕业设计(论文)论文题目:驱动轮轴热处理工艺设计所属系部:航空材料工程学院指导老师:职称:学生姓名:班级、学号:12806218专业:金属材料与热处理技术西安航空职业技术学院制年月日目录1. 前言 (4)2 驱动轴材料与热处理工艺概况 (5)2.1 驱动轴的简介 (5)2.2 拖拉机驱动轴的服役条件和失效形式 (6)2.3 拖拉机驱动轴的性能要求 (7)2.4 驱动轴热处理工艺概况 (7)3 35CrMo的基本性质 (8)3.1 35CrMo的化学成分及力学性能 (8)3.2 合金元素的作用...................................... .9 3.2.1 35CrMo刚中硅元素的作用 (9)3.2.2 35CrMo刚中铬元素的作用 (9)3.2.3 35CrMo刚中锰元素的作用 (10)3.3 组织转变及淬透性 (11)4. 拖拉机驱动轴生产工艺路线及分析 (13)4.1 拖拉机驱动轴的选材 (13)4.2 35CrMo热处理工艺性 (13)4.3 35CrMo拖拉机驱动轴工艺路线热处理方案分析 (13)4.4 热处理工艺的确定 (16)4.5 热处理常见的缺陷及防护措施 (17)4.5.1 氧化和脱碳 (17)4.5.2 过热和过烧 (18)4.5.3 淬火硬度不够 (18)4.5.4 变形和开裂 (19)4.5.回火缺陷 (20)4.6 热处理工艺及曲线图 (21)4.6.1 正火工艺的制定 (21)4.6.2 淬火工艺的制定 (21)4.6.3 回火工艺的制定 (22)4.7 金相分析 (23)4.7.1 正火热处理的金相分析 (23)4.7.2 调原始组织为热处理的金相组织 (24)5 质量检验 (24)5.1 检验项目 (24)5.1.1 硬度 (25)5.1.2 变形 (25)5.1.3 外观 (25)5.2 评定标准 (25)设计总结 (31)致谢 (32)参考文献 (33)1 前言本毕业设计是在《材料科学基础》《热处理原理》《热处理工艺》和《金属材料学》等课程学习的基础上并且结合本人在校期间学校组织的实习经历,是理论与实际相结合所完成的。

淬火槽课程设计

淬火槽课程设计

淬火槽课程设计一、课程目标知识目标:1. 学生能够理解淬火槽的基本概念,掌握其工作原理及在金属加工中的应用。

2. 学生能够描述淬火槽的设计参数,如尺寸、材料及冷却介质的选择。

3. 学生能够解释淬火过程中金属组织变化的基本规律。

技能目标:1. 学生能够运用所学知识,设计简单的淬火槽,并合理选择冷却介质。

2. 学生能够通过实验操作,观察并记录淬火过程中金属组织的转变。

3. 学生能够分析淬火槽在实际应用中可能出现的问题,并提出解决方案。

情感态度价值观目标:1. 培养学生对金属加工工艺的兴趣,激发他们探索科学技术的热情。

2. 培养学生的团队合作精神,使他们学会在实验和探讨中相互尊重、相互帮助。

3. 增强学生的环保意识,让他们认识到在金属加工过程中应采取环保措施,降低对环境的影响。

分析课程性质、学生特点和教学要求,本课程旨在帮助学生在掌握淬火槽相关知识的基础上,提高实践操作能力,培养创新意识和解决问题的能力。

通过本课程的学习,学生将能够更好地应对实际工作中的金属加工问题,为我国制造业的发展做出贡献。

同时,课程目标分解为具体的学习成果,以便后续的教学设计和评估。

1. 淬火槽基本概念:介绍淬火槽的定义、分类及其在金属热处理中的作用。

相关教材章节:第二章第三节2. 淬火槽工作原理:讲解淬火槽内冷却介质对金属冷却速度的影响,分析淬火槽设计参数对淬火效果的影响。

相关教材章节:第二章第四节3. 淬火槽设计参数:学习淬火槽尺寸、材料及冷却介质的选择,探讨不同设计参数对淬火效果的影响。

相关教材章节:第二章第五节4. 淬火过程中金属组织变化:分析金属在淬火过程中的组织转变规律,探讨不同冷却速度对金属组织的影响。

相关教材章节:第三章第一节5. 实践操作:组织学生进行淬火实验,观察金属组织变化,分析实验结果。

相关教材章节:第三章第二节6. 淬火槽在实际应用中的问题及解决方案:分析淬火槽在实际应用中可能出现的问题,探讨解决方法。

传动轴课程设计

传动轴课程设计

机械制造技术基础课程设计课程设计名称:传动轴机械加工工艺规程设计学生姓名:xxxxx学院:xxxxxxxxxxxxx专业及班级:xxxxxxxxxxxxxxxxxxxx学号:xxxxxxxx指导教师:xxxxxxx 年xx 月xx日目录1、封面································2、目录································3、设计任务书·························4、零件的工艺分析及生产类型的确定········5、选择毛坯,确定毛坯尺寸,设计毛坯图······6、选择加工方法,制定工艺路线·············7、工序设计···························8、确定切削用量及基本时间·················9、夹具设计···························10、零件图·····························11、装配图·····························12、机械加工工艺过程卡·····················13、机械加工工序卡片一套··················14、设计心得体会·······················15、参考文献···························1.目录2.设计任务书3.序言4.对零件的工艺分析,包括零件的作用、结构特点、结构工艺性、主要表面的技术要求分析等。

钢传动轴零件热处理工艺设计书

钢传动轴零件热处理工艺设计书

钢传动轴零件热处理工艺设计书1.热处理工艺课程设计的意义及方法1.1热处理工艺课程设计的意义热处理工艺课程设计是材料学专业金属材料相关课程的一次专业课设计练习,是材料科学基础、金属材料学、热处理原理与工艺、热处理装备课程的最后一个教学环节。

其目的是:(1)培养学生综合运用所学的材料学专业课程的知识去解决工程问题的能力,并使其所学知识得到巩固和发展。

(2)学习热处理工艺设计的一般方法、热处理设备选用和装夹具设计等。

(3)进行热处理设计的基本技能训练,如计算、工艺图绘制和学习使用设计资料、手册、标准和规。

通过热处理工艺课程设计的学习,把所学到的材料科学基础、金属材料学、热处理原理与工艺等专业课程知识灵活的运用到实践中,真正的通过自己对材料的选择、认识,工艺的掌握和运用,来熟练掌握这项基本工艺设计能力,从而反过来巩固所学专业知识,做到讲理论知识灵活恰当地运用到生产实践中。

1.2热处理工艺设计的方法热处理工艺的最佳方案是在能够保证达到根据零件使用性能和由产品设计者提出的热处理技术要求的基础上,设计的一种高质量、低成本、低能耗、清洁、高效、精确的热处理工艺方法。

根据零件使用性能及技术要求,提出所可能实施的几种热处理工艺方案,通过综合经济技术分析,确定最佳热处理工艺方案。

确定热处理工艺方案后,首先应根据零件的材料特性及技术要求,选择热处理加热设备、加热、保温时间与冷却方式。

在此基础上,制定编制热处理工艺规,设计零件在有关热处理工序使用的装夹具及校直装置等。

最后,编写主要热处理工序的操作守则。

涉及新材料、新技术等特殊零件的热处理工艺,可遵循实验室试验、小批量生产试验、生产验证等程序进行确定。

2.绪论——45钢轴类零件简介2.1.45钢简介45钢1是中碳结构钢,冷热加工性能都不错,机械性能较好,且价格低、来源广,所以应用广泛。

它的最大弱点是淬透性低,截面尺寸大和要求比较高的工件不宜采用。

表2-1 45钢化学成分2.1.1主要化学成分作用分析C:碳是钢铁材料的主要合金元素。

柱塞热处理工艺课程设计

柱塞热处理工艺课程设计
20CrMnTi钢回火时可以使马氏体分解,转变成回火马氏体,淬火内应力得到部分消除,淬火时产生的微裂纹也大部分得到愈合。因此低温回火可以在很少降低硬度的情况下使钢的韧性得到显著提高,并提高钢的强度和耐磨性,使轴得到优异的机械性能。并且可以稳定组织,使工件在使用过程中不发生组织转变,降低或消除淬火内应力,以减少工件的变形并防止开裂,从而保证工件的形状、尺寸不变,因此采用低温回火。
3.1选材
20Cr钢常用来制造负荷不大、小尺寸的一般渗碳件,如小轴、小齿轮、活塞销等,也可在调质状态下使用,制造工作速度较大并承受中等冲击载荷的零件。这个钢在渗碳时易过热,表面也容易出现渗碳体网。
20CrMnTi是应用最广泛的合金渗碳钢,用于截面在30mm以下、高速运转并承受中等或重载荷的重要渗碳件,如汽车、拖拉机的变速齿轮、轴等零件。
2.2零件的实效条件
对于材料来说,其失效形式主要有:断裂、疲劳脱落及磨损等形式。
2.3零件的性能要求
柱塞在使用过程中要求表面硬度高,为满足这一条件,可选用含碳量较低的合金结构钢,低碳合金结构钢用于渗碳件,通过表面渗碳淬火获取所需材料,使其表面具有较高硬度,而心部硬度不高,具有较高韧性。
3材料的选择
合金结构钢常用于机器零件用的合金钢,常采用的合金元素Mn、Cr、Si、Ni、W、V、Ti、B等,这些元素可增加钢的淬透性,并使晶粒细化,这样可以是大截面零件经调质处理后,在整个截面上获得强韧结合的力学性能,同时,因淬透性的提高,可采用冷却烈度较小的油类来淬火,从而减少淬火时的裂纹和变形倾向。
工艺流程为:下料——锻造——预备热处理——机械加工——渗碳——淬火——回火——机械加工。
5 热处理工艺方法的选择
5.1 预备热处理
对预备热处理的改进主要有等温退火或等温正火以及先退火后正火等工艺方法。等温退火或等温正火是先将钢加热到43点以上,然后冷却到等温温度进行等温处理。再以不同冷却速度进行退火或正火的预处理工艺。退火后再正火可以使坯体组织细小均匀。而通过等温正火可以消除带状组织、降低硬度,对齿轮的加工处理及性能都有好的影响。正火与退火工艺相比,其主要区别是正火的冷却速度稍快,所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时,尽可能选用正火。大部分中、低碳钢的坯料一般都采用正火热处理。一般合金钢坯料常采用退火,若用正火,由于冷却速度较快,使其正火后硬度较高,不利于切削加工。所以在此选用正火对低碳钢进行预备热处理。

毕业设计(论文)四杆中频数控淬火机床的设计制造

毕业设计(论文)四杆中频数控淬火机床的设计制造
The oil extraction rod is connects the pumping unit and the oil pump transmission device, Through reciprocal motion extraction petroleum. As a result of oil extraction rod dead weight function. Upside oil extraction rod withstanding pulls - pulls the cyclic load, Causes the surface crack expansion, Causes the endurance failure. May know from the literature, The material may enhance the fatigue life and the intensity through the heat treatment. May know from the literature, The material may enhance the fatigue life and the intensity through the heat treatment. In view of oil extraction rod unique feature and heat treatment craft particularity, Has developed the ZZJS four pole intermediate frequency quenching engine bed. The practice proved. It has the following merit: The work piece hard area level depth and degree of hardness distribution are even, Quenching distorts slightly. The oil hole dehiscence favors slightly. Can reduce the micro crack greatly the production. In the quenching process the oil extraction rod bending strain is small. The product conforms to the American Petroleum Association API standard. Key words: Thermal treatment equipment;Quench machine tools;The oil ext文)

轧辊生产工艺流程

轧辊生产工艺流程

冷轧辊的一般生产过程1、冷轧工作辊生产过程如下:精选原材料→EBT初炼→LF精炼→真空脱气→浇注成型→电渣重熔→锻造→球化退火→粗加工→调质(淬火+高温回火)→半精加工→探伤检测→预热处理→双频淬火→冷处理→低温回火→精加工→硬度、超声波及金相→包装出厂2、冷轧支承辊生产过程如下:精选原材料→EBT初炼→LF精炼→真空脱气→浇注成型→锻造→球化退火→半精加工→调质(淬火+高温回火)→探伤检测→开合式炉淬火→回火→精加工→硬度、超声波及金相→包装出厂轧辊基础知识(一)1-什么是轧辊,轧辊的种类有哪些?轧辊是使(轧材)金属产生塑性变形的工具,是决定轧机效率和轧材质量的重要消耗部件。

轧辊种类按成型方法可分为铸造轧辊和锻造轧辊;按工艺方法分为整体轧辊、冶金复合轧辊和组合轧辊。

整体轧辊分为整体铸造和整体锻造轧辊两种。

冶金复合铸造轧辊主要有半冲洗复合铸造、溢流(全冲洗法)复合铸造、离心复合铸造三种,此外还有连续浇铸包覆(CPC-Continuous PouringProcess for Cladding)、喷射沉积法、热等静压(HIP-Hot Isostatically Pressed)、电渣熔焊等特殊复合方法制造的复合轧辊种类。

组合轧辊主要是镶套组合轧辊。

2-什么是整体轧辊?整体轧辊是相对于复合轧辊而言的,整体轧辊的辊身外层与心部以及辊颈采用单一材质铸造或锻造而成,辊身外层和辊颈不同的组织、性能通过铸造或锻造工艺以及热处理工艺过程来控制和调整。

锻造轧辊和静态铸造的轧辊均属于整体轧辊。

3-轧辊按材质主要分为哪几种类别?轧辊按制造材料主要划分为铸钢系列轧辊、铸铁系列轧辊和锻造系列轧辊三大类别。

4-什么是铸造轧辊,铸造轧辊主要有哪些种类?铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。

铸造轧辊按材质又可分为铸钢轧辊和铸铁轧辊两类;按制造方法又可分为整体铸造轧辊和复合铸造轧辊两类。

5-哪些轧辊适合于整体铸造生产?初轧机、钢坯连轧机、大型型钢和轨梁轧机、热轧板带钢轧机破鳞和轧边机、型钢万能轧机的轧边机,还有小型型钢、线棒材轧机的粗轧机架等轧机使用的轧辊,大多采用整体铸造方法生产,这类轧辊使用层较厚,孔型较深。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《热处理工艺设计》课程设计报告CA8480轧辊车床主轴和淬火量块热处理工艺的设计课程设计任务书课题名称CA8480轧辊车床主轴和淬火量块热处理工艺的设计完成时间 6.21指导教师职称教授学生姓名班级总体设计要求一、设计要求1.要求学生在教师指导下独立完成零件的选材;2.要求学生弄清零件的工作环境。

3.要求学生通过对比、讨论选择出最合理的预先热处理工艺和最终热处理工艺方法;4.要求学生分别制定出预先热处理和最终热处理工艺的正确工艺参数,包括加热方式、加热温度、保温时间以及冷却方式;5.要求学生写出热处理目的、热处理后组织以及性能。

工作内容及时间进度安排内容要求时间备注讲解并自学《金属热处理工艺》课本第六章;收集资料, 分析所给零件的工作环境、性能要求,了解热处理工艺设计的方法、内容和步骤;通过对零件的分析,选择合适的材料以及技术要求0.5天热处理工艺方法选择和工艺路线的制定确定出几种(两种以上)工艺线及热处理方案,然后进行讨论对比优缺点, 确定最佳工艺路线及热处理工艺方案1.5天热处理工艺参数的确定及热处理后组织、性能查阅资料,确定出每种热处理工艺的参数,包括加热方式、温度和时间,冷却方式等,并绘出相应的热处理工艺曲线1.5天编写设计说明书按所提供的模板0.5天答辩1天课程设计说明书内容要求一. 分析零件的工作环境,确定出该零件的性能要求,结合技术要求,选出合适的材料,并阐述原因。

二. 工艺路线和热处理方案的讨论。

要求两种以上方案进行讨论,条理清晰,优缺点明确。

三. 每种热处理工艺参数的确定(工序中涉及到的所有热处理工艺)。

写出确定参数的理由和根据,(尽可能写出所使用的设备)要求每一种热处理工艺都要画出热处理工艺曲线;四. 写出每个工序的目的以及该零件热处理后常见缺陷。

一、CA8480轧辊车床主轴热处理工艺的设计1. 工作环境1)与滑动轴承配合2)中轻载荷3)精度不高4)低冲击、低疲劳2. 性能要求主轴是机床的重要零件之一,切削加工时,高速旋转的主轴承受弯曲、扭转和冲击等多种载荷,要求它具有足够的刚度、强度、耐疲劳、耐磨损以及精度稳定等性能。

3. 选材主轴依用材和热处理方式可分为四种类型,即局部淬火主轴,渗碳主轴,渗氮主轴和调质(正火)主轴。

根据主轴的工作条件,选择材料为45钢。

4. 工艺方法选择和工艺路线的确定方案一:毛胚—锻造—正火—粗加工—中频感应加热淬火—中温回火—精加工方案二:毛胚—锻造—粗加工—调质—中频感应加热淬火—精加工45钢正火后性能和调质接近,满足使用要求,但是正火更经济,所以选着方案一。

5. 工艺参数1)正火:锻后840~860°C×2~4h,空冷2)感应淬火:粗车后使用208 中频发电机和φ1000mm×5000mm 卧式淬火机。

淬后表面硬度48 ~52HRC3)回火:井式炉340°C×4h,空冷热处理工艺曲线如图1.5.1。

图1.5.1 CA8480轧辊车床主轴热处理工艺曲线6. 工序说明1)正火:目的在于获得一定的硬度,细化晶粒,并获得比较均匀的组织和性能。

正火后其硬度接近于最佳切削加工的硬度。

正火后获得珠光体组织。

珠光体的片间距及团直径较小,而且可以抑制先共析网状渗碳体的析出。

2)感应淬火:轴颈处进行感应淬火,以获得表面层硬而耐磨,心部又有足够塑性、韧性的工件。

表面为M,往里为M+F,再往里为M+F+P,中心为P+F。

3)回火:减少或消除淬火应力,提高韧性和塑性,获得硬度、强度、塑性和韧性的适当配合,以满足不同工件的性能要求。

回火后得到回火屈氏体组织,有较高的弹性极限,又有较高的塑性和韧性。

7. 常见热处理缺陷1)变形开裂壁厚不均匀和有尖角的工件,淬火时易变形开裂,45钢的易裂尺寸范围为5~11mm。

同时,钢的化学成分也影响开裂。

生产实践证明,当45钢工件处于易裂尺寸范围,且C、Cr、Mn等含量在规定含量的上限时,就更容易开裂。

2)过烧由于加热温度过高,出现晶界氧化,甚至晶界局部熔化,造成工件报废。

3)粗大魏氏组织退火或正火钢中出现粗大魏氏组织的主要原因是由于加热温度过高所造成的。

为了消除魏氏组织,可以采用稍高于Ac3的加热温度,即使先共析相完全溶解,又不使奥氏体晶粒粗大,而根据钢的化学成分采用较快或较慢的冷却速度冷却。

4)淬火裂缝a)纵向裂缝:沿着工件轴向方向由表面裂向心部的深度较大的裂缝。

b)横向裂缝:常发生于大型轴类零件上。

c)表面裂缝:这是分布在工件表面的深度较小的裂缝。

二、淬火量块热处理工艺的设计1. 工作环境量具工作时受外加应力小,工作环境一般都较好。

2. 性能要求硬度64~66HRC,60×30×9mm量具工作面都要求高度光洁,因此量具用钢对于钢材的原始组织往往有一定要求。

3. 选材选择量具用钢应着重考虑对量具耐磨性、尺寸稳定性、切削加工性和抗蚀性等方面的影响。

1)耐磨性量具工作面必需有高度耐磨性才能在长期使用中保待精度,为此淬火硬度高、耐磨性好的过共析钢常在入选之列。

2)尺寸稳定性量具在使用和存放过程中应能保待最小的尺寸变化,因此最具中应尽量减少残留奥民体量和残留应力值。

一般认为含Cr 、W 、Mn 等合金元素的钢对减小时效变形有良好作用.3)切削加工性良好的切削加工性可保证批量生产中热处理的高生产率;减少热处理后磨削加工时受损伤的可能性。

为此应选用切削加工性好、材质均匀、组织良好及退火硬度适当的钢材。

4)抗蚀性为提高量具对大气、手汗等的抗腐蚀能力,许多量具采用镀铬等表面处理方法或采用马氏体不锈钢。

在量具生产中,为保证抗蚀性已越来越多地采用可淬硬的不锈钢。

GCrl5的特点:1)碳化物颗粒均匀细小,退火及淬火硬度均匀2)含硫量低,夹杂物少3)经适当热处理后尺寸稳定性好4)GCrl5 淬透性较好GCr15 用于各种量规、量块及其他高精度量具零件。

结合淬火量块工作环境和使用要求,选择材料为GCrl5。

4. 工艺方法选择和工艺路线的确定方案一:锻造—退火—切削加工—淬火—热矫直—冷处理—三次低温回火—人工时效—粗磨—人工时效—研磨方案二:锻造—退火—切削加工—淬火—热矫直—冷处理—两次低温回火—冷处理—低温回火—冷处理—人工时效—精磨—人工时效—研磨方案三:锻造—调质—切削加工—淬火—热矫直—低温回火—喷砂—研磨方案二采用冷处理和回火多次交替的工艺以求得到最佳的尺寸稳定性,尽管多次交替反复冷处理和回火的循环的热处理效应递减,但总的效果却提高了,不过这样使工序增多,成本增加,不划算;方案三虽然简单,但最终硬度在58HRC 左右,达不到要求。

综上所述,选择方案一。

5. 工艺参数1)退火:780~800°C×2~6h,以<30°C/h炉冷至500~600°C出炉空冷。

2)淬火:850°C,油冷3)冷处理:-78°C×0.5~1h4)回火:140~150°C×1h,三次5)人工时效:120°C×48h / 120°C×10h热处理工艺曲线如图2.5.1。

图2.5.1 淬火量块热处理工艺曲线6. 工序说明1)退火:目的在于均匀化学成分,达到改善机械性能及工艺性能,消除或减少内应力,并为零件最终热处理准备合适的内部组织。

2)淬火:根据产品技术要求或加工制作的需要,量规和量具零件可以选用盐浴炉、真空炉、可控气氛炉、流态化炉或感应加热设备进行加热。

对于量块,为减少尺寸不稳定因素,一般不选用分级或等温淬火,如用油淬火,油温也以保持在室温为宜。

3)冷处理:对尺寸稳定性要求高的工件,淬火至室温后应立即(最好在半小时以内)进行冷处理,使残余留奥氏体尽可能多地转变为马氏体,工件硬度会相应地有所提高。

随后进行的回火(或人工时效处理)则促使合金元素从新分配,降低应力,使组织结构趋于稳定。

冷处理完毕后待工件温度升至室温立即进行回火或人工时效。

操作时应带手套等防护用品以防止冻伤。

冷处理前应擦干工件上的水分及杂物。

4)回火:以在热浴(硝盐或热油)中回火为宜。

热浴回火保温时间应不少于1h,截面尺寸在50mm 以上者需2~4h。

5)人工时效:人工时效宜在热浴中进行。

工件在精磨后宜在120°C时效10h ,以消除磨削应力。

量块热处理工艺的要点在于:尽量减少残余奥氏体量,增加马氏体的正方性以及减小残余应力。

7. 常见热处理缺陷1)过烧由于加热温度过高,出现晶界氧化,甚至晶界局部熔化,造成工件报废。

2)粗大魏氏组织退火或正火钢中出现粗大魏氏组织的主要原因是由于加热温度过高所造成的。

为了消除魏氏组织,可以采用稍高于Ac3的加热温度,即使先共析相完全溶解,又不使奥氏体晶粒粗大,而根据钢的化学成分采用较快或较慢的冷却速度冷却。

3)裂纹淬火温度过高,回火不足可造成工件残余应力大,即使在合理的磨削条件下也可能产生磨削裂纹,这种裂纹相对于纯粹的磨削裂纹来说一般较稀疏,也较宽而深。

较严重的网状碳化物和材料导热性差都能促进磨削裂纹的产生。

钢中残余奥氏体在磨削时可能转变成淬火马氏休,较脆。

所以残余奥氏体量多的工件在磨削时容易发生磨削裂纹。

工件硬度与磨削裂纹的形成有关,硬度小于55 HRC 的工件虽可能发生烧伤但产生磨削裂纹的情况极少,60HRC以上的工件,都会使磨削裂纹发生的可能性大为增加。

磨削裂纹多在表面发生变色后才出现,烧伤前很少开裂。

4)变形(翘曲):各道冷、热加工工序都应尽量减少引入的应力,在磨削之间插入人工时效。

另外,应特别强调磨削过程中应经常翻面,注意使零件正反两面的磨削量基本一致,使两面引入的磨削应力尽量达到平衡。
