CAD文字、标注样式、图层改
CAD 命令表

原命令
YLT_HZHCBZ YLT_PLDDST YLT_PLXZST YLT_PLSFST YLT_STQXZL YLT_QXBZTK YLT_JXQYCJ YLT_CJWZKJ YLT_QXQKCL YLT_XGDXKD YLT_DXBHFX YLT_SCDXJD YLT_ZJDXJD YLT_ZXHBDX YLT_YTZDDX YLT_DDXZYT YLT_THTKYY YLT_THTXYY YLT_CXZXZC YLT_CXQYMJ YLT_TJMJSJ YLT_BZSTCD YLT_BZSTMJ YLT_BFQXCD YLT_QXCDKZ YLT_DFQXCD YLT_CXZXJJ YLT_CXTKGS YLT_XJDHWB YLT_XGDHWB YLT_SJJDCL YLT_WBSJJS YLT_WBXHCL YLT_TJWBHZ YLT_DDDHWB YLT_HBDHWB YLT_CFDHWB YLT_WBNRJH YLT_DBTZZG YLT_TZWZFX YLT_XGDQFS YLT_DHWBSZ YLT_ZWDHWB YLT_ZWMHWB YLT_DHWBQL YLT_ZDTKDY YLT_ZDNKDY YLT_ZDQYDY YLT_ZDTCDY YLT_BFTKDY YLT_BFNKDY YLT_BFQYDY YLT_CJDGBJ YLT_CJMGBJ YLT_BJZDFT YLT_CJDGSK YLT_SZDQTC YLT_DKQBTC YLT_GBQBTC
原命令
简命令 备注及修改
G2 FEE W1 W2 W3 W4 W5 W6 W7 W8 W9 W0 W11 W12 W13 W14 W15 W16 W17 W18 W19 W20 ZXX SCF GB P1 BLL KL HL TRR TY FG ZD CX BX BYቤተ መጻሕፍቲ ባይዱYZ OU DEX PEE YT STS LN FRR BRR BBR 1 H ZZX ACC YTJ YTT EDR EB HK BF BSS EC BAA

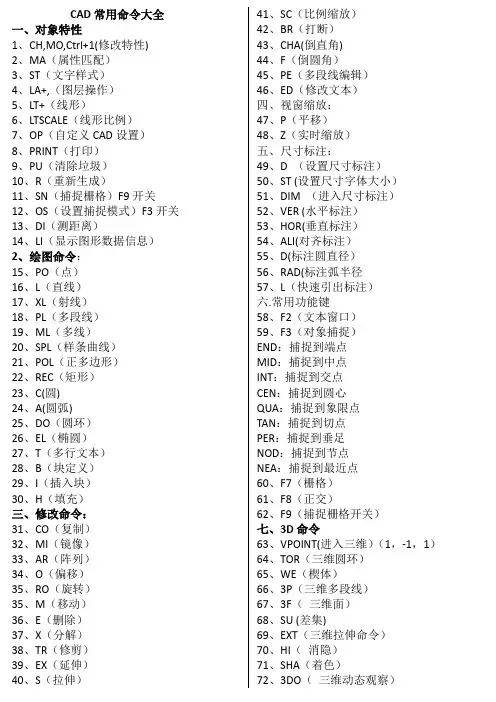

CAD常用命令大全

CAD常用命令大全一、对象特性1、CH,MO,Ctrl+1(修改特性)2、MA(属性匹配)3、ST(文字样式)4、LA+,(图层操作)5、LT+(线形)6、LTSCALE(线形比例)7、OP(自定义CAD设置)8、PRINT(打印)9、PU(清除垃圾)10、R(重新生成)11、SN(捕捉栅格)F9开关12、OS(设置捕捉模式)F3开关13、DI(测距离)14、LI(显示图形数据信息)2、绘图命令:15、PO(点)16、L(直线)17、XL(射线)18、PL(多段线)19、ML(多线)20、SPL(样条曲线)21、POL(正多边形)22、REC(矩形)23、C(圆)24、A(圆弧)25、DO(圆环)26、EL(椭圆)27、T(多行文本)28、B(块定义)29、I(插入块)30、H(填充)三、修改命令:31、CO(复制)32、MI(镜像)33、AR(阵列)34、O(偏移)35、RO(旋转)35、M(移动)36、E(删除)37、X(分解)38、TR(修剪)39、EX(延伸)40、S(拉伸)41、SC(比例缩放)42、BR(打断)43、CHA(倒直角)44、F(倒圆角)45、PE(多段线编辑)46、ED(修改文本)四、视窗缩放:47、P(平移)48、Z(实时缩放)五、尺寸标注:49、D (设置尺寸标注)50、ST (设置尺寸字体大小)51、DIM (进入尺寸标注)52、VER (水平标注)53、HOR(垂直标注)54、ALI(对齐标注)55、D(标注圆直径)56、RAD(标注弧半径57、L(快速引出标注)六.常用功能键58、F2(文本窗口)59、F3(对象捕捉)END:捕捉到端点MID:捕捉到中点INT:捕捉到交点CEN:捕捉到圆心QUA:捕捉到象限点TAN:捕捉到切点PER:捕捉到垂足NOD:捕捉到节点NEA:捕捉到最近点60、F7(栅格)61、F8(正交)62、F9(捕捉栅格开关)七、3D命令63、VPOINT(进入三维)(1,-1,1)64、TOR(三维圆环)65、WE(楔体)66、3P(三维多段线)67、3F(三维面)68、SU (差集)69、EXT(三维拉伸命令)70、HI(消隐)71、SHA(着色)72、3DO(三维动态观察)。
cad批量修改文字样式

cad批量修改文字样式
一、打开CAD绘图软件,在绘图区随便标注一段距离(做样本)。
在键盘上按D键或者在命令行输入快捷键D,然后按空格键。
如图所示:
二、在弹出的标注样式管理器窗口上单击“修改”按钮。
如图所示:
三、单击修改后会弹出“修改标注样式”窗口,在窗口中选择“文字”菜单,找到文字菜单列表下的“文字样式”,然后单击文字样式末端的按钮。
如图所示:
四、窗口中字体列表下的“使用大字体”默认是选择的,如果要修改文字样式,首先要取消使用大字体的选择(把使用大字体前边的勾取消)。
如图所示:
五、在字体名的下拉菜单中选择自己需要的字体,然后单击“应用”。
如图所示:
六、单击文字样式窗口中“关闭”,再单击修改标注样式窗口中的“确定”。
如图所示:
七、单击标注样式管理器窗口中的“关闭”按钮。
如图所示:
八、完成设置效果。
看了“CAD里面怎样修改文字样式”的人还看了:
1.cad如何修改文字样式
2.如何修改cad中的文字样式
3.怎么在CAD中修改文字样式
4.autocad怎么修改文字样式
感谢您的阅读,祝您生活愉快。
四、cad讲义文字、尺寸标注

字体名:列出Fonts文件夹中所有注册的TrueType 的字体和所有编译的形(SHX)字体的字 体族名。 字体样式:指定字体格式,比如倾斜、粗体或者常 规字体。选定“使用大字体”后,该选 项 变为“大字体”,用于选择大字体文件 。 使用大字体:指定亚洲语言的大字体文件(只有在 “字体名”中指定SHX文件,才能使用 “ 大字体”,只有SHX文件可以创建“大
7、基线标注: 1)用途: 可以创建一系列由相同的标注原点测量出来 的标注。要创建基线标注必须先创建(或选择) 一个线性、坐标或角度标注作为基准标注,CAD 将从基准标注的第一个尺寸界线处测量基线标注。 2)方法: 菜单方法:标注菜单 基线 工具栏方法:标注工具栏上“基线标注” 按钮 命令方法:命令行输入“DBAE”
公差:可以设置公差的格式和精度。在“公差 格式”设置区中主要设置公差的格式和 精度,其中“方式”用于设置计算公差的 方式,如对称、极限偏差、极限尺寸和 基本尺寸等。
四、尺寸标注命令:
1、线性标注:
1)用途: 用于标注用户坐标系XY平面中的两个点之 间的距离,标注时可以指定点或选择一个对象。 2)方法: 菜单方法:标注菜单 线性 工具栏方法:标注工具栏上“线性标注” 按钮
5、角度标注:
1)用途: 可以测量圆和圆弧的角度及两条直线间的 角度。
2)方法: 菜单方法:标注菜单 角度 工具栏方法:标注工具栏上“角度标注” 按 钮
命令方法:命令行输入“DAN”
6、快速标注:
1)用途: 可以快速创建成组的基线、连续、阶梯和 坐标标注,快速标注多个圆、圆弧,以及编辑 现有标注的布局。 2)方法: 菜单方法:标注菜单 快速标注 工具栏方法:标注工具栏上“快速标注” 按钮 命令方法:命令行输入“QDIM”
CAD标注设置方法

CAD标注设置方法一、标注文字样式设置在CAD软件中,可以通过设置文字样式来调整标注文字的字体、大小、颜色等属性。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标,并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“标注”选项卡,并点击“新建...”按钮创建一个新的文字样式,然后设置字体、大小、颜色等属性。
4.点击“确定”按钮保存设置,并将该文字样式应用到需要标注的文字上。
二、标注尺寸样式设置在CAD软件中,可以通过设置尺寸样式来调整标注尺寸的外观、单位、精度等属性。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的上方工具栏中找到“样式”图标,并点击打开“样式管理器”对话框。
3.在“样式管理器”对话框中选择“尺寸”选项卡,并点击“新建...”按钮创建一个新的尺寸样式,然后设置标注线类型、箭头样式、单位、精度等属性。
4.点击“确定”按钮保存设置,并将该尺寸样式应用到需要标注的尺寸上。
三、标注尺寸设置在CAD软件中,可以通过直接标注和自动标注两种方法来设置标注尺寸。
具体步骤如下:1.直接标注:选择“标注”工具栏中的“尺寸”或“注释”命令,然后选择需要标注的两个点,CAD软件会自动计算并在图纸上显示尺寸标注。
2.自动标注:选择“标注”工具栏中的“自动标注”命令,然后在图纸上选择需要标注的对象,CAD软件会根据对象的属性和设置的尺寸样式自动添加标注。
四、标注层设置在CAD软件中,可以通过设置标注对象的图层来控制标注的显示和隐藏。
具体步骤如下:1.打开CAD软件并新建一个绘图文件。
2.在绘图界面的右下角找到“图层”工具栏,并点击打开“图层管理器”对话框。
3.在“图层管理器”对话框中创建一个新的标注图层,并设置其颜色、线型等属性。
4.选择需要标注的对象,然后将其移动到标注图层上。
5.根据需要调整图层的显示和隐藏状态,以控制标注的显示效果。

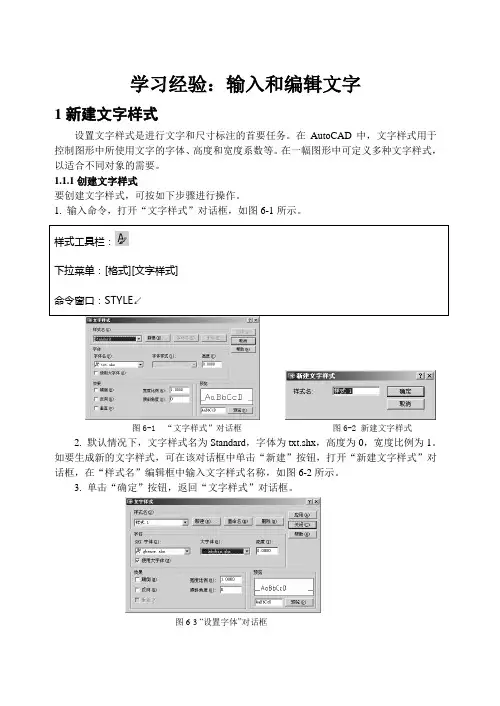

CAD学习经验——输入和编辑文字

学习经验:输入和编辑文字1新建文字样式设置文字样式是进行文字和尺寸标注的首要任务。
在AutoCAD中,文字样式用于控制图形中所使用文字的字体、高度和宽度系数等。
在一幅图形中可定义多种文字样式,以适合不同对象的需要。
1.1.1创建文字样式要创建文字样式,可按如下步骤进行操作。
1. 输入命令,打开“文字样式”对话框,如图6-1所示。
图6-1 “文字样式”对话框图6-2 新建文字样式2. 默认情况下,文字样式名为Standard,字体为txt.shx,高度为0,宽度比例为1。
如要生成新的文字样式,可在该对话框中单击“新建”按钮,打开“新建文字样式”对话框,在“样式名”编辑框中输入文字样式名称,如图6-2所示。
3. 单击“确定”按钮,返回“文字样式”对话框。
图6-3 “设置字体”对话框4. 在“字体”设置区中,设置字体名,字体样式和高度,如图6-3所示。
5. 单击“应用”按钮,对文字样式进行的设置将应用于当前图形。
6. 单击“关闭”按钮,保存样式设置。
1.1.2 “文字样式”中各选项的设置1.字体设置区(1)“字体”:用于选择字体。
如选择“gbenor.shx”。
(2)选择“使用大字体”复选框,可创建支持汉字等大字体的文字样式,此时“大字体”下拉列表框被激活,从中选择大字体样式,用于指定大字体的格式,如汉字等亚洲型大字体,常用的字体样式为gbcbig.shx。
(3)“高度”:用于设置键入文字的高度。
若设置为0,输入文字时将提示指定文字高度。
2.效果设置区设置字体的效果,如颠倒、反向、垂直和倾斜等,如图6-4所示。
在具体设置时应注意:图6-4 字体效果(1)倾斜角度:该选项与输入文字时“旋转角度(R)”的区别在于,“倾斜角度”是指字符本身的倾斜度,“旋转角度(R)”是指文字行的倾斜度,如图6-4右边所示。
(2)宽度比例:用于设置字体宽度。
如将仿宋体改设为长仿宋体,其宽度比例应设置为0.67。
(3)设置颠倒、反向、垂直效果可应用于已输入的文字,而高度、宽度比例和倾斜度效果只能应用于新输入的文字。
CAD尺寸标注样式怎么设置详细图文

CAD尺寸标注样式怎么设置详细图文
尺寸标注是CAD制图当中的重要组成部分,也是直接影响图纸整体美观度的重要因素,因此,如果要想图纸显得更加美观、工整的话,学好尺寸标注是非常关键的。
以下是店铺为您带来的关于CAD尺寸标注样式设置详细图文教程,希望对您有所帮助。
CAD尺寸标注样式设置详细图文教程
一般情况下,默认的尺寸标注是很小的,都是需要我们自己去调整到适合图形的参数,其实尺寸标注也就是那么几处地方,通常情况下主要设置好直线、符号和剪头、文字、主单位四个元素就行了。
1、使用快捷键“D”打开尺寸标注样式管理器窗口,点击修改按钮
2、进入到修改标注样式窗口,逐次对直线、符号和剪头、文字、主单位设置即可。
直线主要设置参数:
符号和剪头主要设置参数:
文字主要设置参数:
主单位主要设置参数:
如果说一个图纸当中需要标注不同的标注样式,大家可以新建一个标注样式,设置成自己喜欢的标注格式,然后再对进行需要标注成这个样式的标注归类到新建的样式下,然后选择置为当前即可。
CAD软件中的线型库和文字样式设置技巧

CAD软件中的线型库和文字样式设置技巧在CAD软件中,线型库和文字样式是非常重要的功能,它们能够帮助我们更好地进行绘图和文字标注。
本文将介绍CAD软件中线型库和文字样式的设置技巧,以帮助读者更高效地使用CAD软件。
首先,我们来了解线型库的设置技巧。
线型是CAD绘图中线的样式,可以根据需要选择合适的线型来绘制图形。
在CAD软件中,线型库保存了各种线型的定义和设置。
要设置线型库中的线型,可以按照以下步骤进行操作:1. 打开CAD软件,在工具栏中找到“线型管理器”工具,并点击打开线型管理器对话框。
2. 在线型管理器对话框中,可以看到已有的线型列表。
如果需要创建新的线型,可以点击“新建”按钮。
3. 在创建新线型的对话框中,可以设置线型的名称、描述和定义。
在线型定义中,可以通过指定点的坐标和间距来定义线型的样式。
4. 完成线型的设置后,可以点击“应用”按钮使设置生效。
线型库的设置技巧包括创建新线型、修改和删除线型等操作。
通过合理设置线型库,可以使绘图过程更加灵活和高效。
接下来,我们来了解文字样式的设置技巧。
文字样式是CAD软件中文本的样式,可以根据需要设置文字的字体、大小、颜色等。
要设置文字样式,可以按照以下步骤进行操作:1. 打开CAD软件,在工具栏中找到“样式管理器”工具,并点击打开样式管理器对话框。
2. 在样式管理器对话框中,可以看到已有的文字样式列表。
如果需要创建新的文字样式,可以点击“新建”按钮。
3. 在创建新文字样式的对话框中,可以设置文字样式的名称、字体、大小、颜色等。
4. 完成文字样式的设置后,可以点击“应用”按钮使设置生效。
文字样式的设置技巧包括创建新文字样式、修改和删除文字样式等操作。
通过合理设置文字样式,可以使文字标注更加清晰和美观。
除了线型库和文字样式的设置,还有一些其他的技巧可以提高CAD软件的使用效果。
例如,可以使用图层功能来对不同的元素进行分层管理,使绘图更加有序和清晰。
同时,可以合理使用CAD软件提供的工具和快捷键,提高绘图速度和效率。
2023cad的标注样式

2023cad的标注样式
在2023版本的CAD中,标注样式设置的方法与之前版本的基本相同。
以下是一些建议的步骤来设置标注样式:
1. 打开CAD软件,找到“格式”菜单或使用快捷键“dimsty”打开标注样式管理器。
2. 在标注样式管理器中,选择当前使用的标注样式,然后点击“修改”以进行修改。
3. 进入“修改标注”对话框,主要调整以下几个参数:
-箭头大小:根据图形的大小来调整,可以点击“符号和箭头”这一栏,将箭头修改为适当的大小。
-文字大小:根据图形的大小来调整,可以点击“文字”这一栏,将文字修改为适当的大小。
建议让文字大小大于箭头大小。
-主单位:点击“主单位”这一栏,根据需要调整精度。
例如,将精度调整为0。
4. 调整完毕后,点击右下角的“确定”按钮,返回标注样式管理器。
5. 在标注样式管理器中,将修改后的样式设置为当前样式。
点击“置为当前”按钮,然后关闭标注样式管理器。
6. 此时,图纸上的尺寸标注应该已经更新为新的样式。
如果仍然不显示,可以尝试重启CAD软件。
需要注意的是,不同版本的CAD软件可能存在一些差异,请根据实际情况进行调整。
以上方法适用于大部分情况,但如果问题仍然存在,建议查阅相关教程或联系CAD技术支持寻求帮助。
CAD轴测图标注详细教程,附高清图片

1.新建文字样式如下图所示,分别新建两个文字样式,区别在于倾斜角度的设置,一个设置文字倾斜角度为30°,一个设置文字倾斜角度为-30°,任意选择一个新建的文字样式置为当前。
(注:文字字体设置和高度尽量设置成图中所示)。
到此,文字样式设置结束。
这里我将文字样式30置为当前,然后关闭文字样式窗口。
(注:可以将文字样式命名为倾斜30度和倾斜负30度,便于理解。
文中我简单以30,-30代替)2.更改标注样式的文字样式设置。
如下图,单击打开标注样式管理器,打开想要使用的标注样式,这里我选择默认样式,然后单击修改,单击文字,然后单击文字样式右边的下拉三角,选择30这个文字样式(注:如果第一步将-30置为当前,则在这里将尺寸的标注样式文字也选择为-30),具体操作步骤如下图:3.进行轴测图的尺寸标注,在标注之前先检查文字样式设置是否正确,如图,查看文字样式30是否为当前。
若不是,修改。
4.进行轴测图的尺寸标注。
如图所示,我绘制了一个示例图,为200×100×50的矩形,然后进行标注。
5.修改尺寸方向选择尺寸100,单击标注,单击倾斜,在命令提示栏输入30,按回车键,如下图所示:如图,即为尺寸100修改后的效果。
6.重复步骤5,依次修改尺寸200和50,注意:输入倾斜的角度时,如果倾斜30度不符合要求,就倾斜-30度即可。
下图为文字样式选择30,尺寸标注文字样式选择为30的轴测图标注效果,请自行对照修改:谢谢您的认真观看与学习,如果想学习更多技巧,学习更多的软件操作技能,我向您强烈推荐一个供大家自学的网站,个人认为其网站为当前国内最优秀,教程讲解最详细,课程最多,资源最多的网站。
,学习永无止境,预祝您工作顺利,前程似锦!。
CAD常用命令表大全

CAD常用命令表大全CAD软件是一种应用广泛的计算机辅助设计工具,它可以帮助工程师和设计师更高效地进行设计和绘图工作。
为了能够更好地使用CAD 软件,掌握一些常用的CAD命令是至关重要的。
本文将为您提供一份CAD常用命令表大全,希望能够帮助您更好地运用CAD进行工作。
一、绘图命令1. 线(Line):用于绘制直线段。
2. 圆(Circle):用于绘制圆。
3. 弧(Arc):用于绘制圆弧。
4. 矩形(Rectangle):用于绘制矩形。
5. 多段线(Polyline):用于绘制由多个线段构成的复杂图形。
6. 椭圆(Ellipse):用于绘制椭圆。
7. 多边形(Polygon):用于绘制多边形。
8. 曲线(Spline):用于绘制光滑曲线。
二、修改命令1. 移动(Move):用于移动图形或对象。
2. 复制(Copy):用于复制图形或对象。
3. 旋转(Rotate):用于旋转图形或对象。
4. 缩放(Scale):用于缩放图形或对象。
5. 镜像(Mirror):用于镜像翻转图形或对象。
6. 阵列(Array):用于创建图形或对象的阵列副本。
7. 偏移(Offset):用于创建图形或对象的平行副本。
8. 修剪(Trim):用于修剪图形或对象。
9. 伸展(Stretch):用于拉伸图形或对象。
10. 斜切(Rotate):用于斜切图形或对象。
三、绘图辅助命令1. 网格(Grid):用于显示/隐藏绘图网格。
2. 构造线(Construction Line):用于绘制辅助线。
3. 标尺(Ruler):用于显示/隐藏标尺。
4. 捕捉(Snap):用于捕捉到网格点或对象端点。
5. 比例(Scale):用于按比例缩放或放大图形。
6. 条件限制(Constraint):用于设置和管理图形的约束条件。
四、图层管理命令1. 图层(Layer):用于创建、编辑和管理图层。
2. 冻结(Freeze):用于冻结/解冻图层。
3. 锁定(Lock):用于锁定/解锁图层。
CAD中常用的样式和层快捷键命令有哪些

CAD中常用的样式和层快捷键命令有哪些在CAD软件中,样式和层是设计和制图过程中必不可少的元素。
它们能够帮助我们管理和控制图形对象的外观和可见性。
掌握CAD中常用的样式和层快捷键命令,可以提高我们的绘图效率和准确性。
本文将介绍几个常用的样式和层快捷键命令。
一、样式快捷键命令1. LineStyle(LS): 该命令可以用来修改和定义线型样式,并将其应用于CAD绘图中的线性对象。
我们可以根据需要创建不同的线型样式,比如实线、虚线、点线等。
使用该命令时,可以在弹出的对话框中选择已有的线型样式,也可以自定义新的线型样式。
2. LayerStyle(LL): 该命令用于修改和定义图层样式。
CAD中的图层用于将图形对象分组和管理,并可以控制它们的可见性和可编辑性。
使用LayerStyle命令可以设置图层的名称、颜色和线条类型等属性。
通过对图层进行合理的管理,可以使绘图工作更加清晰和有序。
3. TextStyle(ST): 此命令用于修改和定义文字的样式。
在CAD绘图中,我们经常需要添加文字注释或标注,使用TextStyle命令可以选择已有的文字样式或创建新的文字样式。
通过统一的文字样式,可以使绘图结果更加规范和统一。
4. DimensionStyle(DIM): 维度样式命令用于修改和定义维度标注的样式。
维度标注是CAD制图中重要的元素之一,可以体现尺寸和距离等信息。
使用维度样式命令,可以设置维度线的属性、箭头样式和文字样式等。
合理设置维度样式可以提高绘图的准确性和可读性。
二、层快捷键命令1. LayerNew(LAYERN): 新建图层命令可以创建新的图层,并设置其名称和属性。
通过新建图层,可以根据绘图的需要将不同的图形对象分组和管理。
一般来说,我们可以建立基本的图层,比如图纸边框、视图图层、文字图层等。
2. LayerOn(LAO): 图层打开命令可以将指定的图层设置为可见状态。
在CAD绘图中,当我们需要查看或编辑特定图层的对象时,可以使用该命令打开所需的图层,使其在绘图区域中显示出来。
PCCAD常见问题及解答

PCCAD常见问题及解答(定期更新)1.PCCAD中的标注文字可以固定在尺寸线中间吗?对于已标注的尺寸,需要单独编辑(可双击直接编辑,在标注窗口中的高级选项中,在左右位置的图片上点鼠标,选文字在中间的图片,然后选中风格保留,就OK啦)。
如果希望保留文字居中的设置,打开模板PCCAD.DWT,在该文件中将文字居中的设置进行保留,保存。
以后新建的DWG文件中,尺寸标注的文字都会居中了!2.在PCCAD中如何更改标注精度?方法:在进行标注的过程中根据命令行提示按空格修改标注文字,在“标注内容”窗口中修改精度后,点“高级”按钮,再选择“风格保留”。
以后的标注精度,就是根据你的设置进行。
注:在PCCAD2006以前版本中,只有新标注的“标准内容”窗口中,“风格保留”按钮才可用,编辑标注后弹出的窗口中该按钮是灰色的。
3.如何解决pccad鼠标中键失灵问题?应该是系统变量MBUTTONPAN 的值改变了的缘故,以下是帮助信息:类型:整数保存位置:注册表初始值:1 控制定点设备第三按钮或滑轮的动作响应。
0 支持菜单(.mnu) 文件定义的动作 1 当按住并拖动按钮或滑轮时,支持平移操作在命令行输入“MBUTTONPAN”,赋值1试试。
4.使用CAD2004+PCCAD2004打开原来2002画的图,结果图纸中原来的明细表变成像梯子一样的形状,拖得老远,这是怎么回事?怎样解决?需要重新定义明细表表体。
将原来的一个表体打散,然后将属性文字的位置稍微上移,再使用“系统维护工具”中的自“定义明细表表体”命令,输入以前明细表的名称,基点为右下点即定义完毕。
5.如何修改刚启动PCCAD2004里面的一些设置,如:图层、文字样式、标注样式等等?PCCAD完全支持个性化设置的,所以当然可以改。
打开PCCAD安装目录下的模板文件PCCAD.DWT,修改模板中的文字样式、标注样式、标注文字的颜色、图层颜色、图幅设置等,然后进行保存,新建的DWG文件,默认就是你设置的状态了!6.怎样解决天河PCCAD2002XP光标造成绘图区移动?这是自动漫游开启的原因,是为方便浏览图形设置的,如果不习惯(好像大多数人都有些不习惯)就关闭即可。
cad国标标注样式参数

在CAD中设置国标标注样式,需要设置公共参数和子样式。
具体步骤如下:
公共参数设置:
1. 设置文字样式。
在“文字”选项卡中,选择“样式名:GB”,并设置文字高度(例如
2.5)。
2. 设置尺寸线、尺寸界线等参数。
在“直线和箭头”卡片上设置这些参数,图中的起点偏移量为建筑图的标准,如果为机械图,可按默认值不变。
3. 考虑标注比例因子。
比例因子取比例值的倒数,如出图比例为1:50,则比例为50;出图比例1:100,比例100。
这是在模型空间出图的情况,如果利用布局,则选择“按布局(图纸空间)缩放标注”,不需指定DIMSCALE的值。
4. 对于建筑图,需修改箭头为建筑标记,同时将箭头大小的值改小一些,此处的值为斜线的水平投影长度,国标要求斜线长
2-3mm。
其它所有参数均按公共参数设置,如果是机械图,箭头及其大小也不必改。
子样式设置:
1. 设置线性标注子样式。
紧接公共参数设置继续“新建”,在
“用于”下选择“线性标注”。
点击“继续”,为线性标注设置好参数。
2. 设置半径标注、直径标注、角度标注等其他子样式。
以上参数仅供参考,具体设置还需要根据实际需求和图纸类型进行调整。
如有疑问,建议咨询CAD专业人士或查阅CAD相关书籍。
CAD中的文字标注技巧及样式设置

CAD中的文字标注技巧及样式设置CAD软件是工程设计领域必不可少的工具,通过CAD软件,工程师们可以将设计理念转化为具体的图纸,读懂和传达设计意图。
在CAD中,文字标注是非常重要的一环,可以帮助人们更好地理解和使用绘图。
本文将介绍CAD中的文字标注技巧及样式设置。
一、文字标注技巧1.选择适当的文字标注方式:CAD软件提供了多种文字标注方式供选择。
常见的文字标注方式包括:单行文字(Single Line Text)和多行文字(Multiline Text)。
单行文字适用于短小的标注,而多行文字适用于较长的标注或者需要换行的标注。
2.设置正确的文字高度:文字高度的设置对于标注的清晰度和可读性非常重要。
一般来说,文字高度应根据绘图比例尺来设置,以确保标注在实际打印或显示时具有适当的大小。
3.选择适当的字体和字型:CAD软件支持多种字体和字型,我们应根据具体的需要进行选择。
一般来说,字体应具备良好的可读性,字型要符合国家标准。
4.合理利用文字对齐功能:CAD软件提供了文字对齐功能,我们可以将标注的左对齐、右对齐或居中对齐等,以使标注更加美观和易读。
5.避免文字的重叠:在标注过程中,应注意文字之间、文字与图形之间的间距,避免文字的重叠,以确保标注的清晰和准确性。
二、文字样式设置1.创建自定义的文字样式:CAD软件允许用户创建自定义的文字样式,以满足个性化的标注需求。
我们可以根据需要设置文字的字体、字型、高度、宽度因子和倾斜角度等。
2.参考标准文字样式:在CAD软件中,通常已经预设了一些标准的文字样式可以直接使用。
这些标准文字样式已经经过优化和测试,可以节省我们自定义文字样式的时间。
3.设置文字样式的注释属性:CAD软件中,文字样式的注释属性可以帮助我们更好地选择合适的文字样式。
注释属性包括字体、类型、宽度比例等,我们可以根据需要进行调整。
4.设置文字样式的过滤条件:CAD软件支持根据特定的过滤条件来设置文字样式。
怎么统一修改CAD标注文字 cad修改标注文字

怎么统一修改CAD标注文字 cad修改标注文
字
CAD图形标注上的文字有时候会出现错误,但太多需要修改很麻烦,那么大家知道怎么统一修改CAD标注文字吗下面是整理的怎么统一修改CAD标注文字的方法,希望能给大家解答。
统一修改CAD标注文字的方法
1、启动CAD,打开需要修改的图纸。
2、选中要修改的文字,同时按下ctrl+1键,在弹出的属性框中找到其他中的标注样式,记住标注样式。
3、命令栏输入d,回车。
选中刚才记住的标注样式,点击修改。
4、在弹出的属性框中选中文字,改变文字高度。
5、改变文字后点击确定,你会发现所有需要修改的字体都变大了。
是不是很简单!
看了“怎么统一修改CAD标注文字”的人还看了:
1.cad中的文字怎样统一修改
2.在CAD中怎么统一修改字体
3.cad怎么修改标注文字
4.cad中的文字怎样统一修改大小。
cad的练习题

CAD练习题一、基础知识类1. CAD软件的主要功能有哪些?2. 请列举至少三种CAD绘图命令。
3. 在CAD中,如何切换绘图模式?4. CAD中,如何快速调整视图?5. 请简述CAD中图层的作用及如何创建新图层。
二、绘图操作类1. 绘制一个边长为100的正方形。
2. 绘制一个半径为50的圆。
3. 绘制一条长度为200、角度为45度的直线。
(此处可附上简单图形)5. 绘制一个长200、宽100的矩形,并标注尺寸。
三、编辑修改类1. 如何快速选择对象进行修改?2. 在CAD中,如何复制一个对象?(此处可附上简单图形)(此处可附上简单图形)(此处可附上简单图形)四、文字与标注类1. 在CAD中,如何添加单行文字?2. 请简述如何设置文字样式。
3. 如何快速添加连续的标注?(此处可附上简单图形)5. 如何添加多行文字注释?五、图层与块操作类1. 如何设置图层的颜色、线型和线宽?2. 请简述如何创建块和插入块。
3. 如何使用块编辑器修改块?4. 如何快速切换图层?(此处列出图层名称及属性要求)六、打印与输出类1. 如何设置打印范围?2. 请简述如何设置打印比例。
3. 如何在打印预览中调整图纸位置?4. 如何将CAD图纸转换为PDF格式?5. 请简述如何将CAD图纸输出为图片格式。
七、三维建模类1. 如何在CAD中创建一个基本的长方体模型?2. 请描述如何在三维空间中绘制一条直线。
3. 如何使用拉伸命令将二维图形转换为三维实体?4. 绘制一个直径为100、高度为200的圆柱体。
5. 如何在三维视图中调整摄像机的位置和角度?八、高级绘图技巧类(此处可附上复杂图形)2. 如何使用多段线命令绘制一条具有不同线型和宽度的线条?(此处可附上复杂曲线图形)4. 如何使用面域命令将闭合图形转换为面域?(此处可附上复杂图形)九、尺寸与公差类1. 如何在CAD中设置尺寸样式?2. 请简述如何添加公差标注。
(此处可附上简单图形)(此处可附上简单图形)5. 如何在标注中添加前缀或后缀?十、图纸管理类1. 如何在CAD中创建新的图纸空间?2. 请简述如何设置图纸边界。
CAD中的图纸标注和注释

CAD中的图纸标注和注释在CAD软件中,图纸标注和注释是非常重要的一环。
它们为工程师、设计师和制造商提供了准确的信息,使得他们能够理解和交流各种设计要求和规范。
本文将介绍CAD中的图纸标注和注释的相关知识和使用技巧,帮助读者快速上手并提高工作效率。
首先,我们必须明确图纸标注和注释的目的。
图纸标注主要是为了标明工程图纸中的尺寸、比例、位置等关键信息,确保设计的准确性和可读性。
而注释则是为了对设计进行说明和补充,例如材料要求、制造工艺、装配注意事项等。
因此,图纸标注和注释的规范和准确性至关重要。
在CAD软件中,常用的图纸标注工具有尺寸标注、文字标注和符号标注等。
尺寸标注是最常见的标注方式,可以直观地显示模型的尺寸,常见的有线性尺寸、径向尺寸和角度尺寸等。
文字标注则可以为图纸添加文字说明,提供更详细的信息,例如注明材料、名称和特殊要求等。
符号标注常用于标明特定的要求,如表面光洁度、公差限制和标准符号等。
不同的标注工具可以相互结合使用,以满足各类设计需求。
在进行图纸标注和注释时,我们需要遵循一些注意事项。
首先,标注和注释应尽量清晰、简洁,并与设计图形相对应。
标注的尺寸和文字应具有足够的大小和明显的字体,以确保可读性。
其次,标注和注释应该放置在合适的位置,不与其他图形相互遮挡或重叠。
特别是在繁忙的设计图纸中,合理安排标注的位置可以提高图纸的可读性和工作效率。
除了基本的标注工具,CAD软件还提供了一些高级的标注和注释功能,以帮助设计师更加便捷地完成工作。
例如,一些CAD软件允许用户创建自定义的标注样式,以满足不同的设计要求和标准。
此外,一些CAD软件还支持通过自动布局和标注命令来快速生成标注,并可以使用快捷键和命令进行批量编辑和修改,提高工作效率。
除此之外,合理利用CAD软件中的图层和图块功能也可以提高图纸标注和注释的效率。
通过将标注和注释置于不同的图层中,可以方便地控制其显示和隐藏。
同时,将常用的标注和注释保存为图块可以使得其在不同的工程中复用,减少不必要的重复劳动。
