减压阀的工作原理及选用
减压阀的工作原理以及其选用的注意事项

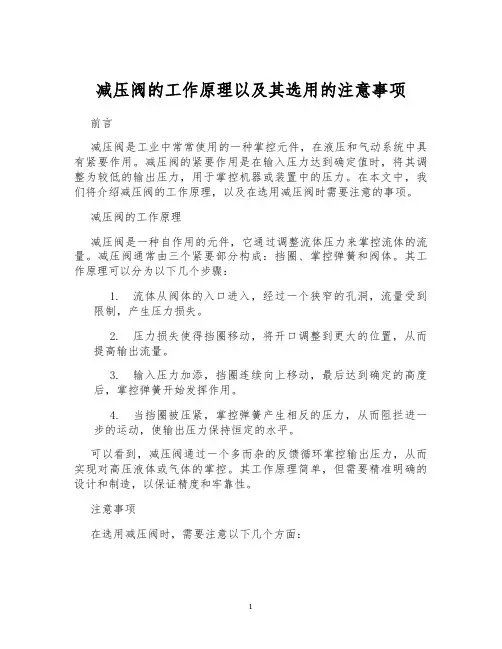

减压阀的工作原理以及其选用的注意事项前言减压阀是工业中常常使用的一种掌控元件，在液压和气动系统中具有紧要作用。
减压阀的紧要作用是在输入压力达到确定值时，将其调整为较低的输出压力，用于掌控机器或装置中的压力。
在本文中，我们将介绍减压阀的工作原理，以及在选用减压阀时需要注意的事项。
减压阀的工作原理减压阀是一种自作用的元件，它通过调整流体压力来掌控流体的流量。
减压阀通常由三个紧要部分构成：挡圈、掌控弹簧和阀体。
其工作原理可以分为以下几个步骤：1.流体从阀体的入口进入，经过一个狭窄的孔洞，流量受到限制，产生压力损失。
2.压力损失使得挡圈移动，将开口调整到更大的位置，从而提高输出流量。
3.输入压力加添，挡圈连续向上移动，最后达到确定的高度后，掌控弹簧开始发挥作用。
4.当挡圈被压紧，掌控弹簧产生相反的压力，从而阻拦进一步的运动，使输出压力保持恒定的水平。
可以看到，减压阀通过一个多而杂的反馈循环掌控输出压力，从而实现对高压液体或气体的掌控。
其工作原理简单，但需要精准明确的设计和制造，以保证精度和牢靠性。
注意事项在选用减压阀时，需要注意以下几个方面：1. 选择正确的类型减压阀的类型有很多种，包括直通式、膜片式、针式、球式等。
每种类型都有本身的优缺点，应依据实在的应用需求进行选择。
2. 确定正确的工作压力在选用减压阀时，需要明确系统中的最高和最低压力，并确保减压阀的额定压力范围包含在系统压力范围内。
3. 确定正确的流量范围减压阀的流量范围应与系统流量匹配。
假如流量过小，可能无法充分系统需求；假如流量过大，可能会导致能量挥霍或压力过低。
4. 注意阀门的材料和适用介质减压阀的材料通常包括钢、铜、铝和塑料等，应依据介质的特性和工作环境的要求选择适合的材料。
5. 安装正确在安装减压阀时，需要确保其位置正确，并保证管道的连接坚固，以避开泄漏和渗漏等问题。
同时，应避开与其他管道或设备的干扰。
总结减压阀是液压和气动系统中不可或缺的元件，通过调整输入压力来掌控输出压力，保护设备和机器的运作。
减压阀的原理和应用
减压阀的原理和应用1. 减压阀的概述减压阀是一种用于控制流体压力的装置，广泛应用于工业和民用领域。
减压阀通过调节流体的通道截面积或改变流体流速，使流体的出口压力保持在设定的范围内。
2. 减压阀的原理减压阀的工作原理主要是基于以下几个方面：2.1 弹簧调节减压阀内部通常装有弹簧，通过调节弹簧的压力来控制流体的出口压力。
当流体压力超过设定压力时，弹簧会被压缩，使减压阀打开，从而让部分流体逸出，降低压力。
当流体压力低于设定压力时，弹簧会使减压阀关闭，阻止流体进一步流出。
2.2 气动调节除了弹簧调节，一些高精度的减压阀采用气动调节原理。
通过气动信号控制阀芯或阀盘的位置，从而达到调节流体压力的目的。
这种原理通常应用于需要更为精确的压力调节的场景。
2.3 其他原理除了以上两种主要的工作原理，还有一些减压阀可能采用其他原理，如使用电磁力控制阀门开关、借助流体动力学原理调节压力等。
3. 减压阀的应用减压阀的应用十分广泛，主要包括以下几个方面：3.1 工业领域在工业生产中，减压阀通常用于调节供给设备的压力，以保证设备正常运行。
比如在石化工业中，减压阀用于维持化学反应的压力，以控制反应速率和提高产品质量；在制造业中，减压阀用于提供稳定的空气压缩系统，以供应各类气动设备。
3.2 水处理领域减压阀在城市水务工程和水处理设备中也有广泛应用。
减压阀通常用于调节水管网的压力，为户用水和工业水提供合适的水压。
同时，减压阀还可以用于气液分离和排气，确保管道系统稳定运行。
3.3 暖通空调领域在暖通空调系统中，减压阀通常用于调节热水或冷水的流量和压力。
通过控制供水和回水压力的差异，减压阀可以实现对供热和供冷系统的动态平衡，提高系统的运行效率。
3.4 生活领域在日常生活中，减压阀主要应用于燃气供应系统和热水供应系统。
减压阀可以确保燃气和热水供应的稳定性，防止过高的压力对设备和用户造成伤害。
结语减压阀作为一种重要的流体控制装置，通过调节流体压力保持在设定范围内，广泛应用于工业和民用领域。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的工业控制装置，用于控制管道中流体的压力，以保持系统的稳定运行。
它的工作原理是基于压力差的原理，通过调节流体的流量和压力来实现减压的效果。
减压阀通常由阀体、阀芯、弹簧、调节螺母和密封件等组成。
当管道中的压力超过设定值时，减压阀会自动打开，将多余的压力释放出去，从而降低管道中的压力。
当管道中的压力下降到设定值以下时，减压阀会自动关闭，以维持系统的稳定运行。
具体来说，减压阀的工作原理如下：1. 压力调节：减压阀通过调节阀芯的开度来控制流体的流量和压力。
当管道中的压力超过设定值时，阀芯会被推开，使流体通过阀门的开口，从而减少管道中的压力。
当管道中的压力下降到设定值以下时，阀芯会被弹簧推回，关闭阀门，以维持系统的稳定运行。
2. 弹簧调节：减压阀中的弹簧起到控制阀芯开合力的作用。
弹簧的弹性系数和预紧力决定了阀芯的开启压力和关闭压力。
通过调节弹簧的预紧力，可以改变减压阀的工作压力范围。
3. 流体平衡：减压阀内部设有流体平衡装置，用于平衡阀芯上下两侧的压力。
当阀芯上下两侧的压力差达到设定值时，阀芯会自动调整开度，以维持流体的平衡状态。
4. 密封性能：减压阀的密封性能对其工作效果至关重要。
阀体和阀芯之间设有密封面，通过密封面的配合，可以有效防止流体泄漏。
同时，减压阀还需具备耐腐蚀、耐磨损等特性，以确保长时间稳定运行。
减压阀广泛应用于石油、化工、电力、冶金、制药、建筑等领域的管道系统中，用于控制流体的压力，保护设备的安全运行。
减压阀的工作原理简单可靠，通过调节流体的流量和压力，实现管道系统的稳定运行，减少压力波动对设备的损害，提高生产效率和安全性。
减压阀的工作原理等
减压阀的工作原理等引言：减压阀是一种常见的工业管道设备，用于调节压力并保护管道或设备不受过高压力的损害。
本文将介绍减压阀的工作原理、结构、分类以及应用领域等方面的知识。
一、工作原理减压阀的工作原理基于流体动力学定律和力学原理。
它通过调节阀门的开度，控制介质通过阀体的流量，从而达到控制管道或设备的压力的目的。
减压阀根据其工作原理可以分为弹簧式和膜片式两种。
弹簧式减压阀有一个弹簧，当介质压力超过设定值时，弹簧会受到压力作用而收缩，使阀门关闭。
膜片式减压阀则使用一个膜片来感应压力变化，当压力超过设定值时，膜片发生弯曲，导致阀门关闭。
二、结构减压阀的结构通常包括阀体、阀门、调节机构和压力感应元件等。
阀体是减压阀的主体部分，通常由铸铁、不锈钢等材料制成，经过加工形成复杂的内部结构。
阀门用来控制介质的流量，可以是活塞式、膜片式、球阀式等多种形式。
调节机构包括手动旋钮、电动装置或气动装置等，用于调节阀门的开度。
压力感应元件则负责感知管道内的压力变化，一般是弹簧或膜片。
三、分类根据压力调节方式的不同，减压阀可以分为直接作用式减压阀和间接作用式减压阀两种。
直接作用式减压阀通过阀芯直接感应压力，其结构简单、灵敏度高，但适用范围相对较小。
而间接作用式减压阀则通过间接机械传动或液压传动方式感应压力，并进行调节。
这种减压阀适用于较大流量和较高压力的工况。
四、应用领域减压阀广泛应用于石油、化工、冶金、电力、供暖、建筑等行业中的管道系统。
主要的作用是保护管道或设备避免因过高压力而损坏，同时保证管道内的介质能稳定流动。
常见的应用场景包括：石油管道、天然气管道、热水供暖系统、蒸汽发生器等。
五、常见问题在减压阀的使用过程中，可能会出现一些常见问题。
例如，由于长时间使用导致阀门密封不良，这时需要对阀门进行维护保养；或者由于介质的特殊性质，需要进行特殊材料的选择。
此外，选择合适的减压阀也要考虑流量、压力和温度等参数，以确保其正常运行。
减压阀的工作原理
减压阀的工作原理
减压阀是一种控制流体压力的设备，其工作原理如下：
1. 控制结构：减压阀通常由阀体、阀芯和弹簧组成。
阀体内部有一个调节通道，流体通过该通道进入或离开阀体。
2. 弹簧力平衡：减压阀中的弹簧会施加一个力，使阀芯保持在关闭状态。
该弹簧力的大小可以通过调节弹簧的紧密程度来调节。
3. 压力调节：当进入减压阀的流体压力超过设定值时，压力会对阀芯施加一个反向的力，打开阀芯，使流体通过减压阀的调节通道进入低压区域。
4. 压力平衡：当流体压力降低到设定值以下时，阀芯受到弹簧力的作用，关闭调节通道，阻止进一步的流体流动。
5. 维持压力：一旦阀芯关闭，流体压力会再次上升，直到达到设定值为止。
此时，阀门重新打开，流体可以通过调节通道释放，以维持设定的压力范围内。
减压阀可以根据需要进行调节，以实现所需的压力控制。
它广泛应用于各种工业领域和设备中，如锅炉、压缩空气系统、水处理设备等。
通过减压阀的调节，可以确保系统在安全和稳定的压力范围内运行，保护设备和操作人员的安全。
减压阀工作原理

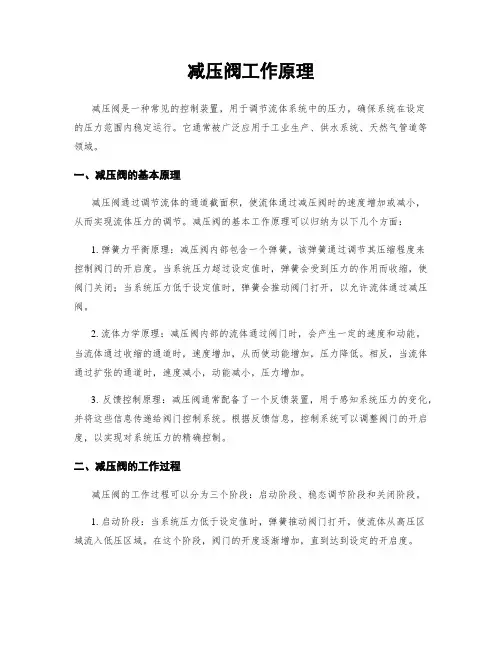

减压阀工作原理减压阀是一种常见的控制装置，用于调节流体系统中的压力，确保系统在设定的压力范围内稳定运行。
它通常被广泛应用于工业生产、供水系统、天然气管道等领域。
一、减压阀的基本原理减压阀通过调节流体的通道截面积，使流体通过减压阀时的速度增加或减小，从而实现流体压力的调节。
减压阀的基本工作原理可以归纳为以下几个方面：1. 弹簧力平衡原理：减压阀内部包含一个弹簧，该弹簧通过调节其压缩程度来控制阀门的开启度。
当系统压力超过设定值时，弹簧会受到压力的作用而收缩，使阀门关闭；当系统压力低于设定值时，弹簧会推动阀门打开，以允许流体通过减压阀。
2. 流体力学原理：减压阀内部的流体通过阀门时，会产生一定的速度和动能。
当流体通过收缩的通道时，速度增加，从而使动能增加，压力降低。
相反，当流体通过扩张的通道时，速度减小，动能减小，压力增加。
3. 反馈控制原理：减压阀通常配备了一个反馈装置，用于感知系统压力的变化，并将这些信息传递给阀门控制系统。
根据反馈信息，控制系统可以调整阀门的开启度，以实现对系统压力的精确控制。
二、减压阀的工作过程减压阀的工作过程可以分为三个阶段：启动阶段、稳态调节阶段和关闭阶段。
1. 启动阶段：当系统压力低于设定值时，弹簧推动阀门打开，使流体从高压区域流入低压区域。
在这个阶段，阀门的开度逐渐增加，直到达到设定的开启度。
2. 稳态调节阶段：一旦阀门达到设定的开启度，流体将以一定的速度通过减压阀。
在这个阶段，弹簧的力和流体动能的平衡将使阀门保持相对稳定的开启度，以维持系统压力在设定范围内。
3. 关闭阶段：当系统压力超过设定值时，弹簧受到压力的作用而收缩，推动阀门关闭。
在这个阶段，阀门的开度逐渐减小，直到完全关闭。
三、减压阀的特点和应用领域减压阀具有以下特点和优势：1. 自动调节：减压阀能够根据系统压力的变化自动调节阀门的开启度，确保系统压力稳定在设定范围内。
2. 精确控制：减压阀采用反馈控制原理，可以实现对系统压力的精确控制，满足不同工艺和设备对压力稳定性的要求。
减压阀型号参数及原理
减压阀型号参数及原理减压阀是一种常用的控制阀门，它的作用是通过调整阀门开度来控制流体的压力。
减压阀一般由阀体、阀盘、弹簧、调节螺母等部件组成。
下面将详细介绍减压阀的型号参数和工作原理。
一、减压阀的型号参数：1.阀门尺寸：减压阀的尺寸可根据需要选择，一般有标准尺寸供选，如DN15、DN20等。
2.额定流量：减压阀的额定流量是指单位时间内通过阀门的流体量。
通常以立方米/小时或升/分钟为单位。
额定流量一般根据流体介质的性质和工作压力来确定。
3. 额定压力：减压阀的额定压力是指封闭状态下可以承受的最大压力。
额定压力通常使用帕斯卡（Pa）或巴（bar）为单位。
二、减压阀的工作原理：减压阀的工作原理是利用弹簧的弹力和阀盘受到的压力来实现压力的调节。
下面以常见的弹簧式减压阀为例进行详细说明。
1.封闭状态下：当减压阀处于关闭状态时，压力由阀盘上方和下方的压力共同作用。
此时弹簧的压力使得阀盘密封在阀座上，阻止流体通过阀门。
2.开启状态下：当压力超过设定的值时，阀盘上方的压力将克服弹簧的压力，向上推开阀盘，使得流体可以通过阀门。
阀门的开启程度取决于弹簧的弹力和上方压力的大小。
3.压力调节：弹簧的弹簧刚性决定了通过调节螺母的位置可以改变弹簧的压力大小，从而改变阀门开启的压力值。
通过调节螺母可以实现对减压阀的压力调节，使得流体通过阀门时的压力可以得到控制。
实际应用中，减压阀还可以配备压力表，用于实时监测和显示流体通过阀门的压力。
这样操作人员可以根据需要，通过调节螺母来实现对流体压力的精确调节。
总结：减压阀是一种通过调节阀门开度来控制流体压力的控制阀门。
其工作原理是利用弹簧的弹力和阀盘受到的压力来实现压力的调节。
减压阀的型号参数包括阀门尺寸、额定流量和额定压力。
在实际应用中，可以通过调节螺母来改变弹簧的压力，从而实现对流体压力的精确调节。
减压阀型号参数及原理
减压阀型号参数及原理减压阀（Pressure Reducing Valve，PRV）是一种用于控制流体压力的装置，它通过自动调节阀门的开度，使流体压力维持在设定的值范围内，从而保护管道和设备免受过大的压力影响。
减压阀的工作原理基于压力差。
当进入减压阀的流体压力超过设定的压力值时，减压阀自动打开减小阀门的开度，从而减少流体通过的通道，进而减少流体压力。
反之，当流体压力低于设定的压力值时，减压阀会自动关闭阀门，增加通道的开度，以增加流体通过的通道，从而提高流体压力。
减压阀的型号参数主要包括以下几个方面：1.压力范围：即减压阀能够调节的最小和最大压力范围。
通常来说，压力范围会根据具体的应用需求进行选择，以确保在不同工况下能够满足所需的减压效果。
2.阀门直径：即减压阀的通道直径。
阀门直径的选择应根据流体流量和管道尺寸来确定，以确保能够满足工况下的流量要求。
3.材质：减压阀的材质通常选用耐腐蚀性好、耐高温性能好的材料，如不锈钢、铜合金等。
材质的选择应根据流体的性质以及具体的工况来确定。
4.流量特性：减压阀的流量特性通常有线性和特性两种。
线性特性指阀门开度与流量成正比关系；特性特性则指阀门开度与流量呈现非线性关系。
流量特性的选择应根据具体的流体性质和需要调节的压力范围来确定。
5.减压比：减压比指减压阀能够将进入阀体的高压流体减少到设定的低压值的比例。
减压比的选择应根据具体的工况和应用需求来确定。
6.精度：减压阀的精度通常指设定压力和实际压力之间的误差范围。
精度要求较高的应用场合，需要选择精度较高的减压阀。
除了以上的参数外，还有一些其他的参数如密封性能、阀门类型、安全特性等也是选择减压阀时需要考虑的因素。
总之，减压阀通过自动调节阀门开度，控制流体压力，保护管道和设备的安全运行。
选择合适的减压阀型号参数可以提高减压阀的效果和稳定性，确保系统正常运行。
减压阀的选用标准 减压阀是如何工作的
减压阀的选用标准减压阀是如何工作的减压阀是通过调整，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
减压阀的选用标准1、在给定的弹簧压力级范围内，使减压阀是通过调整，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。
减压阀的选用标准1、在给定的弹簧压力级范围内，使出口压力在最大值与最小值之间能连续调整，不得有卡阻和异常振动；2、对于软密封的减压阀，在规定的时间内不得有渗漏；对于金属密封的减压阀，其渗漏量应不大于最大流量的0.5%；3、出口流量变化时，直接作用式的出口压力偏差值不大于20%，先导式不大于10%；4、进口压力变化时，直接作用式的出口压力偏差不大于10%，先导式的不大于5%；5、通常，减压阀的阀后压力应小于阀前压力的0.5倍；6、减压阀的应用范围很广，在蒸汽、压缩空气、工业用气、水、油和很多其他液体介质的设备和管路上均可使用，介质流经减压阀出口处的量，一般用质量流量或体积流量表示；7、波纹管直接作用式减压阀适用于低压、中小口径的蒸汽介质；8、薄膜直接作用式减压阀适用于中低压、中小口径的空气、水介质；9、先导活塞式减压阀，适用于各种压力、各种口径、各种温度的蒸汽、空气和水介质，若用不锈耐酸钢制造，可适用于各种腐蚀性介质；10、先导波纹管式减压阀，适用于低压、中小口径的蒸汽、空气等介质；11、先导薄膜式减压阀，适用于低压、中压、中小口径的蒸汽或水等介质；12、减压阀进口压力的波动应掌控在进口压力给定值的80%～105%，如超过该范围，减压前期的性能会受影响；13、通常减压阀的阀后压力应小于阀前压力的0.5倍；14、减压阀的每一档弹簧只在确定的出口压力范围内适用，超出范围应更换弹簧；15、在介质工作温度比较高的场合，一般选用先导活塞式减压阀或先导波纹管式减压阀；16、介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导薄膜式减压阀；17、介质为蒸汽的场合，宜选用先导活塞式或先导波纹管式减压阀；18、为了操作、调整和维护和修理的便利，减压阀一般应安装在水平管道上。
减压阀的工作原理及作用
减压阀的工作原理及作用一、减压阀的概述减压阀是一种自动调节流体压力的装置，其作用是将高压流体降低到所需的低压水平。
减压阀广泛应用于各种工业生产、建筑和民用设施中，以确保系统的正常运行和安全性。
二、减压阀的工作原理1. 原理概述：减压阀通过调节流体通道中的截面积来调节流量，从而达到降低流体压力的效果。
其主要由弹簧、活塞、调节阀等组成。
2. 工作过程：当高压液体进入减压阀时，它会推动活塞向上移动，直到弹簧达到平衡状态。
在此状态下，活塞与调节阀之间的间隙会使液体通过一个小孔进入下游管道，从而降低了液体的压力。
3. 调节范围：减压阀一般具有广泛的调节范围，在不同应用场合下可以实现不同程度的降低液体压力。
三、减压阀的作用1. 保护设备：在某些情况下，高压液体可能会对设备造成损坏或破坏。
减压阀可以通过降低液体压力来保护设备的安全。
2. 节约能源：在一些应用场合中，过高的液体压力意味着浪费能源和资源。
减压阀可以通过降低液体压力来节约能源和资源。
3. 提高生产效率：在一些生产场合中，液体的流量和压力需要精确地控制以保证生产效率。
减压阀可以实现对流量和压力的精确调节，从而提高生产效率。
4. 保护人员安全：在某些情况下，过高的液体压力可能会对工作人员造成伤害。
减压阀可以通过降低液体压力来保护工作人员的安全。
四、减压阀的分类1. 气动式减压阀：气动式减压阀通过使用气动信号控制活塞位置来调节流体通道中的截面积，从而达到降低流体压力的效果。
2. 机械式减压阀：机械式减压阀通过使用弹簧或重物来控制活塞位置，从而实现对流体压力的调节。
3. 液压式减压阀：液压式减压阀通过使用液压信号控制活塞位置来调节流体通道中的截面积，从而实现对流体压力的调节。
五、减压阀的应用领域1. 工业生产：减压阀广泛应用于各种工业生产中，以确保系统的正常运行和安全性。
2. 建筑设施：在建筑设施中，减压阀可以用于调节水流量和水压，以满足不同场合下的需求。
减压阀的工作原理
减压阀的工作原理减压阀是一种常用的控制阀门，用于调节流体管道中的压力，确保系统在设定的压力范围内稳定运行。
它广泛应用于石油、化工、电力、冶金等工业领域，以及建造、给排水系统等民用领域。
一、工作原理：减压阀的工作原理基于压力平衡和力的平衡原理。
当流体通过减压阀时，压力会作用在阀芯上，阀芯上的压力力和弹簧力之间的平衡决定了阀门的开启程度。
当流体压力超过设定的阀门压力时，阀芯会被推向关闭位置，减小流体通过阀门的截面积，从而降低流体压力。
当流体压力降低到设定的阀门压力以下时，阀芯会自动打开，增大流体通过阀门的截面积，使流体压力保持在设定的范围内。
二、结构和组成：减压阀通常由阀体、阀盖、阀芯、弹簧、调节螺母等部件组成。
1. 阀体：阀体是减压阀的主要部件，普通由铸铁、铸钢或者不锈钢制成，具有良好的密封性和耐腐蚀性。
2. 阀盖：阀盖位于阀体的顶部，用于固定阀芯和弹簧。
阀盖通常也由铸铁、铸钢或者不锈钢制成。
3. 阀芯：阀芯是减压阀的关键部件，它负责调节流体通过阀门的截面积。
阀芯通常由不锈钢制成，具有良好的耐磨性和耐腐蚀性。
4. 弹簧：弹簧是减压阀的控制元件，通过调节弹簧的预紧力，可以设定阀门的工作压力范围。
5. 调节螺母：调节螺母用于调整弹簧的预紧力，从而改变阀门的工作压力范围。
三、工作过程：减压阀的工作过程可以分为开启、调节和关闭三个阶段。
1. 开启阶段：当流体压力超过设定的阀门压力时，阀芯会被推向关闭位置，减小流体通过阀门的截面积，从而降低流体压力。
2. 调节阶段：当流体压力降低到设定的阀门压力以下时，阀芯会自动打开，增大流体通过阀门的截面积，使流体压力保持在设定的范围内。
在此阶段，阀门会根据流体压力的变化自动调节阀门的开度，以保持流体压力的稳定。
3. 关闭阶段：当流体压力低于阀门的最低工作压力时，阀芯会被弹簧推向关闭位置，彻底关闭阀门，阻挠流体通过。
四、应用范围：减压阀广泛应用于各种流体管道中，用于控制流体压力，保护管道和设备的安全运行。
减压阀工作原理
减压阀工作原理减压阀是一种常见的流体控制装置，用于控制流体系统中的压力。
它的工作原理是通过调节流体通过阀门的截面积来控制压力的大小。
下面将详细介绍减压阀的工作原理及其应用。
一、减压阀的工作原理减压阀的工作原理基于流体力学原理，主要包括弹簧力平衡原理和流体动力学原理。
减压阀通常由阀体、阀芯、弹簧和调节装置等组成。
1. 弹簧力平衡原理减压阀中的弹簧起到平衡压力的作用。
当系统中的压力超过设定的压力值时，弹簧将被压缩，阀芯打开，使流体通过阀门的截面积增大，从而降低系统的压力。
当系统的压力恢复到设定的压力值时，弹簧力和流体压力达到平衡，阀芯关闭，住手流体的进入。
2. 流体动力学原理减压阀的阀芯上通常设有调节装置，可以根据需要调整阀门的开启程度。
当阀门开启时，流体通过阀门的截面积增大，流速增加，压力降低。
当阀门关闭时，流体通过阀门的截面积减小，流速减小，压力增加。
通过调节阀门的开启程度，可以实现对流体压力的精确控制。
二、减压阀的应用减压阀广泛应用于各种流体系统中，主要用于以下几个方面：1. 水力系统减压阀在水力系统中起到平衡压力的作用，可以保护系统中的设备和管道免受过高压力的伤害。
例如，减压阀常用于给水系统中，通过控制水压来保证供水的稳定性和安全性。
2. 蒸汽系统在蒸汽系统中，减压阀可以控制蒸汽的压力，防止蒸汽压力过高对设备和管道造成损坏。
减压阀通常安装在锅炉、蒸汽发生器等设备的出口处，通过调节阀门的开启程度来控制蒸汽的压力。
3. 燃气系统减压阀在燃气系统中起到控制燃气压力的作用，可以保证燃气供应的稳定性和安全性。
例如，在天然气输送管道中，减压阀通过调节阀门的开启程度来控制燃气的压力，以满足用户的需求。
4. 液化气系统减压阀在液化气系统中用于控制液化气的压力，以保证液化气的正常使用。
例如，在液化石油气储罐中，减压阀可以控制储罐内气体的压力，防止压力过高导致储罐的破裂。
总结：减压阀是一种常见的流体控制装置，通过调节流体通过阀门的截面积来控制压力的大小。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的流体控制装置，用于控制流体中的压力，并确保流体在管道系统中保持在安全范围内。
它通常被广泛应用于工业、建筑、化工、能源等领域。
一、减压阀的基本原理减压阀的工作原理基于流体力学和机械原理。
当流体通过减压阀时，减压阀会根据设定的压力差来调节流体的流量和压力。
1. 弹簧调节原理：减压阀的主要组成部分是一个调节弹簧和一个阀芯。
弹簧的作用是提供一个预设的压力，并使阀芯保持在关闭状态。
当流体的压力超过设定的压力值时，压力会克服弹簧的弹性力量，将阀芯推开，从而允许更多的流体通过，以降低压力。
当压力恢复到设定值以下时，弹簧会重新将阀芯关闭，以保持流体压力稳定。
2. 调节阀芯面积原理：减压阀中的阀芯通常具有一个可调节的面积，通过改变阀芯的面积来控制流体的流量和压力。
当阀芯面积增加时，流体通过的面积也增加，从而降低了流体的速度和压力。
相反，当阀芯面积减小时，流体通过的面积减小，流体的速度和压力也会增加。
二、减压阀的分类根据不同的工作原理和结构特点，减压阀可以分为以下几种类型：1. 弹簧式减压阀：这是最常见的减压阀类型。
它采用弹簧来提供预设压力，并通过调节弹簧的紧张程度来改变减压阀的工作压力范围。
2. 活塞式减压阀：这种减压阀使用一个活塞来控制流体的流量和压力。
当压力超过设定值时，活塞会被推动，从而打开减压阀，使流体通过。
3. 膜片式减压阀：这种减压阀使用一个薄膜片来控制流体的流量和压力。
当压力超过设定值时，薄膜片会变形，从而打开减压阀，使流体通过。
4. 液压式减压阀：这种减压阀使用液压力来控制流体的流量和压力。
它通常由一个控制阀和一个主阀组成。
控制阀通过调节液压力来控制主阀的开启和关闭，从而实现流体压力的调节。
三、减压阀的应用减压阀在各个行业中都有广泛的应用，下面是一些常见的应用场景：1. 工业领域：减压阀常用于工业生产中的管道系统，用于控制流体的压力，确保设备和管道的安全运行。
2. 建筑领域：在建筑中，减压阀常用于给水系统和供暖系统中，用于控制水的压力，保护设备和管道免受过高的压力损害。
减压阀的工作原理及其设置要求
减压阀的工作原理及其设置要求减压阀的工作原理及其设置要求一、工作原理1. 先导式减压阀先导式减压阀通过改变节流面积，让管道系统中的流速及流体的动能发生改变，产生不同程度的压力损失之后，达到管道内部减压的目的，通过细致控制和调节，让阀门内部压力的波动与弹簧力达到一种平衡，最终使得管道中的阀后压力保持在一定的误差范围内恒定。
先导式减压阀运用液压工作原理来实现控制。
先导式减压阀作为一个局部压力变化调整和节流的元件，通过调节进口压力，将其降低至某一设定的出口压力范围内，然后凭借介质本身的能量，让出口压力自动保持稳定的阀门。
2. 比例式减压阀比例式减压阀是一种按照数值比例来控制阀后压力的减压阀，阀前压力和阀后压力比值有2:1,3:1等。
其阀后压力随着阀前压力的变化而随之变化，阀后压力不是保持恒定，只是与阀前压力保持一定的比值。
当阀前压力增加时，阀后压力按比例随之增加，当阀前压力降低时，阀后压力按比例随之降低，保持减压阀进出口压力比值不变。
二、设置要求1. 减压阀应设置在报警阀组入口前，当连接两个及以上报警阀组时，应设置备用减压阀。
2. 减压阀的进口处应设置过滤器，过滤器的孔网直径不宜小于4目/c㎡～5目/c㎡，过流面积不应小于管道截面积的4倍。
3. 过滤器和减压阀前后应设压力表，压力表的表盘直径不应小于100mm，最大量程宜为设计压力的2倍。
4. 过滤器前和减压阀后应设置控制阀门。
5. 减压阀后应设置压力试验排水阀。
6. 减压阀应设置流量检测测试接口或流量计。
7. 垂直安装的减压阀，水流方向宜向下。
8. 比例式减压阀宜垂直安装，可调式减压阀宜水平安装。
9. 减压阀宜有保护或锁定调节配件的装置。
10. 接减压阀的管段不应有气堵、气阻。
注：1)减压阀的性能要求水流方向是不能变的。
比例式减压阀，如果水流方向改变了，则把减压变成了升压;可调式减压阀，如果水流方向反了，则不能工作，减压阀变成止回阀。
因此，安装时要严格按减压阀指示的方向安装。
减压阀的工作原理
减压阀的工作原理引言概述：减压阀是一种常见的控制阀门，它能够通过调节流体的压力，保持系统在安全范围内运行。
本文将详细介绍减压阀的工作原理，并分五个部份进行阐述。
一、减压阀的基本组成1.1 主体结构：减压阀通常由阀体、阀盖、阀芯、弹簧等部件组成。
阀体是主要的压力控制部份，阀盖用于固定阀芯和弹簧。
1.2 弹簧：弹簧是减压阀的核心组件，通过弹簧的压缩和释放，实现对流体压力的控制。
1.3 阀芯：阀芯是减压阀中的关键部件，它根据流体压力的变化来调节阀门的开启度，从而控制流体的流量和压力。
二、减压阀的工作原理2.1 压力调节：当系统中的压力超过设定的阀门压力时，减压阀会自动开启，通过调节阀芯的开启度，降低流体通过阀门的压力。
2.2 流量控制：减压阀通过阀芯的开启度，控制流体通过阀门的流量。
当流量过大时，阀芯会自动调节，减小流体的流量。
2.3 自动调节：减压阀能够根据系统中的压力变化自动调节阀芯的开启度，保持流体的压力在设定范围内稳定。
三、减压阀的工作过程3.1 压力感应：减压阀通过感应系统中的压力变化，判断是否需要调节流体的压力。
3.2 阀芯调节：当减压阀感知到系统中的压力超过设定值时，阀芯会自动打开，流体通过阀门时会受到阀芯的调节。
3.3 压力平衡：减压阀通过调节阀芯的开启度，使流体的压力保持在设定范围内，实现系统的压力平衡。
四、减压阀的应用领域4.1 工业领域：减压阀广泛应用于工业生产中，如石油化工、电力、冶金等行业，用于控制系统中的流体压力。
4.2 建造领域：减压阀常用于建造物的给水系统，通过控制水压，保证供水的稳定性和安全性。
4.3 汽车领域：减压阀在汽车发动机中起到控制燃油压力的作用，确保发动机正常运行。
五、减压阀的维护与保养5.1 定期检查：定期检查减压阀的工作状态和密封性能，确保其正常运行。
5.2 清洁保养：定期清洗减压阀的内部部件，保持其清洁，并涂抹适量的润滑油。
5.3 弹簧调整：根据需要，调整减压阀中的弹簧压力，以适应不同的工作环境。
减压阀的工作原理
减压阀的工作原理减压阀是一种常用的流体控制装置，它的主要作用是通过调节流体压力来保护管道、设备或系统不受过高压力的损害。
减压阀广泛应用于石油、化工、冶金、电力、给排水等领域。
一、减压阀的基本原理减压阀的工作原理基于流体力学和力平衡原理。
当流体通过减压阀时，流体的压力会作用在阀门上。
减压阀内部设有一个弹簧和调节装置，通过调整弹簧的张力，可以控制阀门的开启和关闭程度，从而实现对流体压力的调节。
二、减压阀的结构减压阀通常由阀体、阀盖、阀座、阀瓣、弹簧和调节装置等组成。
1. 阀体和阀盖：阀体和阀盖是减压阀的主要承压部件，通常采用铸造或锻造工艺制造，具有足够的强度和密封性能。
2. 阀座和阀瓣：阀座和阀瓣是减压阀的关键部件，它们之间的密封性能直接影响减压阀的工作效果。
阀座通常由耐磨、耐腐蚀的材料制成，阀瓣则可以根据流体特性选择不同的材料。
3. 弹簧和调节装置：弹簧和调节装置是减压阀的控制部件，通过调整弹簧的张力来控制阀门的开启和关闭程度，从而实现对流体压力的调节。
三、减压阀的工作过程减压阀的工作过程可以分为两个阶段：开启阶段和调节阶段。
1. 开启阶段：当流体压力超过设定的压力值时，减压阀开始工作。
此时，阀门处于关闭状态，阀座和阀瓣之间的密封面紧密贴合，阻止流体通过。
2. 调节阶段：当流体压力超过设定的压力值时，弹簧开始发挥作用，使阀门逐渐打开。
当阀门打开一定程度后，流体开始通过阀门进入减压阀的内部，减压阀开始起作用，将流体的压力降低到设定的压力值。
四、减压阀的特点和应用1. 特点：- 稳定性高：减压阀具有较高的稳定性，能够在一定范围内自动调节流体压力，保持流体系统的稳定运行。
- 响应速度快：减压阀能够快速响应流体压力的变化，并通过调节阀门的开启程度来实现对流体压力的调节。
- 结构简单：减压阀的结构相对简单，易于制造和维护。
2. 应用：- 石油行业：减压阀广泛应用于石油开采、油气输送等领域，用于调节油气管道中的压力，保护设备和管道的安全运行。
解析减压阀工作原理及使用方法
解析减压阀工作原理及使用方法减压阀是一种用于控制流体压力的装置，常用于工业生产设备中，特别是液态和气体介质的控制系统中。
它可以将高压流体系统中的压力降低到设定的较低压力，以保护设备和系统的安全运行。
减压阀的工作原理如下：1.压力感知：减压阀通过压力感应器来感知流体系统的压力。
当系统中的压力超过设定的压力阀值时，压力感应器将发出信号。
2.开关阀门：一旦收到压力感应器的信号，减压阀将自动开启阀门。
这使得系统中一部分流体以较低的压力通过阀门，从而降低整个系统的压力。
3.减压阀调节：减压阀通常有一个调节装置，用于设置所需的工作压力范围。
通过调整减压阀的设置，可以确保系统在设定的压力下稳定运行。
4.液体流通：减压阀开启后，流体就可以通过阀门流经系统，从而降低系统中的压力。
减压阀通常具有一个出口，流体可以通过出口排出。
减压阀的使用方法如下：1.安装减压阀：减压阀应根据设备和系统要求正确安装在流体系统中。
确保减压阀与管道连接牢固，防止泄漏。
2.设置工作压力：根据系统的要求，调整减压阀的设置，使其在所需的工作压力范围内工作。
这可以通过旋转调节装置或移动调节杆来完成。
3.测试减压阀：在使用减压阀之前，确保对其进行测试以确保其正常工作。
这可以通过向系统中施加过高的压力并观察减压阀是否能够将压力降低到预设范围来完成。
如果减压阀没有正确工作，则需要进行检修或更换。
4.监测和维护：定期监测减压阀的运行情况，确保其正常工作并及时进行维护和维修。
这可以包括清洁阀门、更换密封圈和润滑阀门等。
总结：减压阀是一种用于控制流体压力的重要装置，广泛应用于各类工业流体系统中。
通过感知与调整系统中的压力，减压阀可以降低流体系统的压力，保护设备和管道的安全运行。
正确安装和设置减压阀，并定期进行监测和维护，将确保减压阀的正常工作并延长其使用寿命。
减压阀的工作原理
减压阀的工作原理减压阀是一种常见的工业控制装置，用于调节流体管道中的压力，保持流体压力在设定范围内稳定工作。
它广泛应用于石油、化工、冶金、电力等领域。
一、工作原理减压阀的工作原理基于流体力学和机械原理。
当流体通过减压阀时，流体的压力和流速会发生变化。
减压阀的主要部件包括阀体、阀芯、弹簧、调节螺母等。
1. 阀体：减压阀的阀体通常由金属材料制成，具有良好的密封性和耐腐蚀性。
阀体内部包含一个调节通道，流体通过该通道进入阀芯。
2. 阀芯：阀芯是减压阀的关键部件，它可以根据流体压力的变化自动调节阀门的开启程度，控制流体的流量和压力。
阀芯通常由金属材料制成，具有良好的耐磨性和密封性。
3. 弹簧：减压阀的弹簧用于提供阀芯的闭合力，保持阀门处于关闭状态。
弹簧的弹性系数和预紧力可以根据需要进行调整，以适应不同的工作条件。
4. 调节螺母：调节螺母用于调整弹簧的预紧力，从而改变减压阀的工作压力范围。
通过旋转调节螺母，可以增加或者减小弹簧的压缩程度，从而改变阀门的开启压力。
二、工作过程减压阀的工作过程可以分为两个阶段：开启阶段和调节阶段。
1. 开启阶段：当流体压力超过设定的工作压力时，阀芯受到压力的作用，逐渐打开阀门。
随着阀门的开启，流体从高压区域流向低压区域，流速加快，压力降低。
2. 调节阶段：一旦阀门彻底打开，流体的压力将达到设定的工作压力。
此时，阀芯受到流体压力和弹簧力的平衡作用，保持阀门的稳定开启状态。
如果流体压力继续增加，阀芯会受到更大的力量，阀门会自动调整开度，以减小流体的压力。
三、优点和应用减压阀具有以下优点：1. 稳定性：减压阀能够稳定地控制流体的压力，保持在设定范围内，防止压力过高或者过低对设备和管道造成损坏。
2. 灵便性：减压阀可以根据需要进行调整，适应不同的工作条件和流体要求。
3. 可靠性：减压阀采用高质量的材料和创造工艺，具有较长的使用寿命和可靠性。
减压阀广泛应用于各个行业，主要用于以下方面：1. 工业领域：减压阀在石油、化工、冶金、电力等工业领域中广泛应用，用于控制流体管道中的压力，保护设备和管道的安全运行。
减压阀的工作原理2024
减压阀的工作原理（二）引言概述正文内容一. 减压阀的基本工作原理1. 压力感应元件：减压阀常用的压力感应元件包括弹簧、膜片和活塞等。
这些元件根据进口压力的变化来控制减压阀的开启和关闭。
2. 弹簧力平衡：减压阀的工作原理中，弹簧在一定的压力范围内提供与系统压力相平衡的力，以保持阀门的稳定状态。
3. 进口压力调节：当进口压力超过设定值时，减压阀自动打开，将过量的流体引导到低压区域，以降低压力。
4. 出口压力控制：通过不同型号的减压阀，可以实现不同的出口压力范围控制，使流体的压力保持在所需范围内。
二. 不同类型的减压阀1. 弹簧式减压阀：弹簧式减压阀通过弹簧的调整和控制来实现压力的稳定降低。
a. 弹簧预紧力调节：通过调整弹簧的预紧力，可以改变减压阀的工作压力范围。
b. 操作压差调节：通过改变减压阀的操作压差，可以控制流体的减压速度和稳定性。
2. 膜片式减压阀：膜片式减压阀通过膜片的位移来调节流体压力。
a. 薄膜材料的选用：合适的膜片材料能够保证减压阀的灵活性和耐久性。
b. 膜片位移调节：通过调节膜片的位移，可以实现不同压力范围的调节。
3. 活塞式减压阀：活塞式减压阀通过活塞的移动来控制流体压力。
a. 活塞密封控制：活塞式减压阀的工作原理依赖于活塞与阀座的紧密结合，以确保流体无泄漏。
b. 活塞移动调节：通过调节活塞的移动速度和距离，可以实现减压阀的压力调节。
4. 比例式减压阀：比例式减压阀通过电磁阀和传感器的配合来实现精确的压力调节。
a. 电磁阀的控制：通过电磁阀的开闭控制来调节阀门的开度和流量。
b. 传感器的反馈：传感器的反馈可以实时监测流体的压力变化，并通过反馈信号来调整减压阀的工作状态。
5. 液晶式减压阀：液晶式减压阀通过液晶屏显示当前压力，并实时调整阀门的开闭来控制流体压力。
a. 液晶屏显示：液晶屏能够清晰地显示当前的流体压力和设定值。
b. 液晶调节：通过液晶屏的设定，可以实现减压阀的自动调节和控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
减压阀的工作原理减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。
然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
减压阀相关性能说明(1) 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。
调压范围主要与调压弹簧的刚度有关。
(2) 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。
输出压力波动越小，减压阀的特性越好。
输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。
当流量g发生变化时，输出压力的变化越小越好。
一般输出压力越低，它随输出流量的变化波动就越小。
减压阀原理：减压阀是一种自动降低管路工作压力的专门装置，它可将阀前管路较高的水压减少至阀后管路所需的水平。
减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量。
鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比，因此减压阀具有改善系统运行工况和潜在节水作用，据统计其节水效果约为30％。
减压阀的构造类型很多，以往常见的有薄膜式、内弹簧活塞式等。
200p减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。
近年来又出现一些新型减压阀，如定比式减压阀，定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比。
这种减压阀工作平稳无振动；阀体内无弹簧，故无弹簧锈蚀、金属疲劳失效之虑；密封性能良好不渗漏，因而既减动压（水流动时）又减静压（流量为0时）；特别是在减压的同时不影响水流量。
杠杆减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为＜1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。
应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。
减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。
该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
按使用介质可分为蒸汽减压阀,空气减压阀,气体减压阀等。
减压阀的工作原理直动式减压阀压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
逆时针旋转旋钮1。
使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。
再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。
总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。
为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。
先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。
为了克服这些缺点，可采用先导式减压阀。
先导式减压阀的工作原理与直动式的基本相同。
先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。
若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。
图14—2所示为内部先导式减压阀的结构图，与直动式减压阀相比，该阀增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。
当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。
定值器是一种高精度的减压阀，主要用于压力定值。
目前有两种压力规格的定值器：其气源压力分别为0．14MPa和0．35MPa，输出压力范围分别为0—0．1MPa 和0一0．25MPa。
其输出压力波动不大于最大输出压力的1％，常用于需要供给精确气源压力和信号压力的场合，如气动实验设备、气动自动装置等。
它由三部分组成：1是直动式减压阀的主闭部分；2是恒压降装置，相当于一定差减压阀。
主要作用是使喷嘴得到稳定气源流量；3是喷嘴挡板装置和调压部分，起调压和压力放大作用，利用被它放大了的气压去控制主阀部分。
由气源输入的压缩空气经过滤器1过滤后进入A室和正室。
主阀芯19在弹簧20和气源压力作用下压在阀座上，使A室与B室断开。
进入A室的气流经由阀口(又称为活门)12至F室，再通过恒节流孔13降压后，分别进入G室和D室。
由于这时尚未对膜片8加力，挡板5与喷嘴4之间的间距较大，气体从喷嘴4流出时的气流阻力较小，G室及D室的气压较低，膜片3及15保持原始位置。
进入只室的微量气体主要经B室通过阀口2从排气口排出；另有一部分从输出口排空。
此时输出口无气流输出，由喷嘴流出而排空微量气体是维持喷嘴挡板装置工作所必须的，因其为无功耗气量，所以希望其耗量越小越好。
转动手柄7，压下弹簧6并推动膜片8连同挡板5一同下移、挡板5与喷嘴4的间距缩小，气流阻力增加，使G室和D室的气压升高。
膜片16在D室气压的作用下下移，将阀口2关闭，并向下推动主阀芯19，打开阀口，压缩空气经B 室和H室由输出口输出。
与此同时，H室压力上升并反馈到膜片8上，当膜片8所受反馈作用力与弹簧力平衡时，定值器便输出一定压力的气体。
当输入压力波动时，如压力上升，B室和H室气压瞬时增高、使膜片8上移，导致挡板5与喷嘴4之间的间距加大，G室和D室的气压下降。
由于B室压力增高，D室压力下降，膜片15在压差的作用下向上移动，使主阀口减小，输出压力下降，直到稳定到调定压力上。
此外，在输入压力上升时，E室压力和F室瞬时压力也上升，膜片3在上下差压的作用下上移，关小稳压阀口12。
由于节流作用加强，F室气压下降，始终保持节流孔13的前后压差恒定，故通过节流孔13的气体流量不变，使喷嘴挡板的灵敏度得到提高。
当输入压力降低时，B室和H室的压力瞬时下降，膜片8连同挡板5由于受力平衡破坏而下移，喷嘴4与挡板5间间距减小，G室和D室压力上升，膜片3和15下移。
膜片15下移使主阀口开度加大，使B室及H室气压回升，直到与调定压力平衡为止。
而膜片3下移，使稳压口12开大，F 室气压上升，始终保持恒节流孔13前后压差恒定。
同理，当输出压力波动时，将与输入压力波动时得到同样的调节。
由于定值器利用输出压力的反馈作用和喷嘴挡板的放大作用控制主阀，使其能对较小的压力变化作出反应，从而使输出压力得到及时调节，保持出口压力基本稳定，即定值稳压精度较高。
减压阀的基本性能(1) 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。
调压范围主要与调压弹簧的刚度有关。
(2) 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。
输出压力波动越小，减压阀的特性越好。
输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3) 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。
当流量g发生变化时，输出压力的变化越小越好。
一般输出压力越低，它随输出流量的变化波动就越小。
减压阀的选用根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。
决定阀的气源压力时，应使其大于最高输出压力0．1MPa。
减压阀一般安装在分水滤气器之后，油雾器或定值器之前，并注意不要将其进、出口接反；阀不用时应把旋钮放松，以免膜片经常受压变形而影响其性能。
四,减压阀的安装和维护应注意以下事项：1、为了操作和维护方便，该阀一般直立安装在水平管道上。
2、安装时应注意使管路中介质的流向与阀休上所示箭头的方向一致。
3、为了防止阀后压力超压，应在离阀出口不少于4M处安装一个减压阀。
直动式减压阀图14—1a所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。
压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
逆时针旋转旋钮1。
使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。
再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。
