电路设计的方法
电子电路的设计与调试方法
电子电路的设计与调试方法电子电路设计与调试是电子工程师日常工作的重要部分。
它涉及到电子元件的选择、电路图的绘制、电路板的设计与制作以及电路的调试和优化等环节。
在这篇文章中，我将详细介绍电子电路设计与调试的方法和步骤。
一、电子电路设计方法：1. 确定电路的功能和性能要求：首先要明确电路的功能和所需的性能指标，包括输入输出电压范围、电流要求、频率特性等。
在设计之前，需要对电路的整体框架进行合理的规划和选择。
2. 确定元件的选择和参数设计：根据电路的功能要求，选择合适的电子元件，如电阻、电容、电感、二极管、晶体管等。
同时根据电路的特性要求，进行参数设计，如电阻电容的大小、电感的匹配等。
3. 绘制电路图：在确认了电路的功能需求和元件选择以后，需要绘制电路图。
电路图应该包括所有的元件连接方式，电源线的方向和连接方式，以及元件之间的连接关系。
4. 进行电路仿真：使用电路仿真软件，对设计的电路进行验证。
通过仿真软件，可以模拟电路的工作情况，并能够分析电路的性能指标，如频率响应、输出电压波形等。
二、电子电路调试方法：1. 准备好所需的仪器和设备：在进行电子电路调试之前，需要准备好所需的仪器和设备，如示波器、信号发生器、万用表等。
这些仪器和设备可以帮助我们进行电路的测量和分析。
2. 检查电路连接：在调试之前，需要仔细检查电路的连接，确保没有接错线或者松动的连接。
同时，需要确认电源的正负极是否正确连接。
3. 逐个部分检测和调试：可以将电路分为不同的部分，逐个进行检测和调试。
首先，可以先测试电源模块，确认输出电压是否达到指定范围。
然后，逐个测试各个模块的输入和输出信号，确认信号的正常传递和变换。
4. 使用示波器观察信号波形：示波器是电子电路调试中最常用的仪器之一，可以显示电路中的信号波形。
通过观察信号波形，可以分析电路中的问题，如信号失真、幅度衰减、频率偏差等。
5. 根据问题进行修改和优化：根据调试过程中发现的问题，可以对电路进行修改和优化。
时序逻辑电路的设计方法
时序逻辑电路的设计方法时序逻辑电路是一类通过内部的记忆元件来实现存储功能的数字电路，它能够根据输入信号的时序变化来决定输出信号的状态。
常见的时序逻辑电路包括时钟发生器、时钟分配器、触发器、计数器等。
在设计时序逻辑电路时，需要考虑到电路的功能要求、时序要求、稳定性和可靠性。
本文将介绍时序逻辑电路的设计方法。
1.确定功能要求：首先需要明确时序逻辑电路的功能要求，即输入信号和输出信号之间的逻辑关系。
可以通过真值表、状态转换图、状态方程等方式进行描述。
根据功能要求，可以确定电路中需要使用到的逻辑门、触发器等元件。
2.确定时序要求：在时序逻辑电路中，输入信号的变化必须满足一定的时序要求，通常需要使用时钟信号来进行同步控制。
时钟信号是一个周期性的信号，控制电路在时钟的上升沿或下降沿进行状态的改变。
时序要求还包括时序逻辑电路在不同输入组合下的稳态和状态转换时的时间要求。
3.设计电路结构：根据功能要求和时序要求，可以确定时序逻辑电路的整体结构。
电路结构的设计包括将逻辑元件(例如逻辑门、触发器)按照特定的方式连接起来，以实现所需的功能。
常见的电路结构包括级联结构、并行结构、环形结构等。
4.选择逻辑元件：根据电路的功能和时序要求，选择合适的逻辑元件来实现电路的功能。
常见的逻辑元件包括与门、或门、非门、异或门等。
触发器是时序逻辑电路的核心元件，常用的触发器包括D触发器、JK触发器、T触发器等。
5.进行逻辑功能实现：将所选择的逻辑元件按照电路结构进行连接，并完成时序逻辑电路的逻辑功能实现。
这一步可以使用绘图工具进行电路图的绘制，也可以通过硬件描述语言(HDL)进行电路的逻辑设计。
6.时序优化：对设计的时序逻辑电路进行时序优化。
时序优化可以通过调整逻辑元件的连接方式、引入时序优化电路等方式来提高电路的性能和可靠性。
时序优化的目标是尽可能满足时序要求，减少信号传输延迟和功耗。
7.进行电路仿真和验证：对设计的时序逻辑电路进行仿真和验证。
组合电路的设计方法
A
B
C
Y
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
1
1
1
0
1
1
1
1
1
（2）化简得到最简输出逻辑函数
Y ABC ABC ABC AB AC
（3）画逻辑图
B
&
A.
C
&
>=1
Y
2．多输出组合逻辑电路的设计 ［例2］设计一个能完成两个一位二进制数相加的
三.组合逻辑电路设计举例
1．单输出组合逻辑电路的设计 ［例1］设计一个A、B、C三人表决电路。
当表决某个提案时，多数人同意，提案通过， 同时A具有否决权。用与非门实现。 解：设计步骤 （1）确定输入输出变量，列写真值表
A 同意 “1”，不同意 “0” ；
输入 B 同意 “1”，不同意 “0” ； C 同意 “1”，不同意 “0” ；
组合逻辑电路－半加器。
解：设计步骤 （1）确定输入输出变量，列写真值表
A,B
两个一位二进制数
S
表示二者之和
C进位ABSC0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1
（2）化简得到最简输出逻辑函数
S AB AB C AB
（3）画逻辑图
A B
=1
S
&
C
（4）检测此电路，证明逻辑功能符合设计要求
时序逻辑电路的设计方法
时序逻辑电路的设计方法一、同步时序规律电路的设计方法同步时序规律电路的设计是分析的逆过程,其任务是依据实际规律问题的要求，设计出能实现给定规律功能的电路。
主要介绍用触发器和门电路设计同步时序规律电路的方法。
设计步骤：1、依据设计要求和给定条件，进行规律抽象，得出电路的原始状态转换图或转换表。
① 分析给定的规律问题，确定输入变量、输出变量及该电路应包含的状态，并用字母a、b、c…或S0、S1、S2 …等表示；② 分别以上述状态为现态，考察在每一个可能的输入组合作用下，应转入哪个状态及相应的输出；2、状态化简---如有等价状态则合并之等价状态—在原始状态图中，如有两个或两个以上的状态，在相同的条件下，不仅有相同的输出，而且向同一个状态转换，则这些状态是等价的，可以合并。
3、状态安排（状态编码）依据电路包含的M个状态，确定触发器的类型和数目N。
∵N个触发器共有2n种状态组合，∵取2n-1＜M＜2n其次，要给每个电路状态规定对应的触发器状态组合，每组触发器的状态组合都是一组二值代码，所以，该过程又称状态编码。
4、求出电路的状态方程、激励方程和输出方程。
5、依据得到的方程式画出规律图。
6、检查设计的电路能否自启动。
例. 设计一个带有进位输出端的十三进制计数器.①建立原始状态图、②状态化简、③状态安排：n=4、④选触发器，求时钟、输出、状态、驱动方程：Q3*=Q3Q2'+Q2Q1Q0,Q2*=Q3'Q2Q1'+Q3'Q2Q0'+Q2'Q1Q0,Q1*=Q1'Q0+ Q1Q0'，Q0*=Q3'Q0'+Q2'Q0',C=Q3Q2、⑤画电路图、⑥检查电路能否自启动若选用4个JK触发器，需将状态方程变换成JK触发器特性方程的标准形式，即Q*=JQ′+K′Q,找出驱动方程。
比较得到触发器的驱动方程：J3=Q2Q1Q0,K3=Q2；J2=Q1Q0,K2=(Q3'(Q1Q0)')'；J1=Q0,K1=Q0；J0=(Q3Q2)',K0=1。
电路设计的几大基本方法

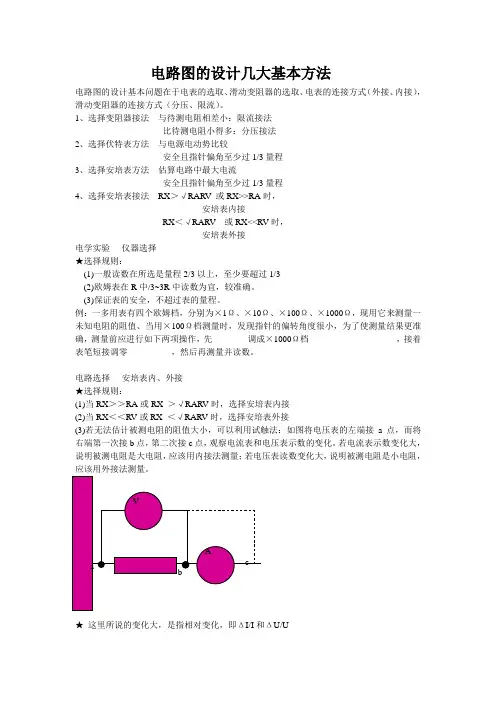

电路图的设计几大基本方法电路图的设计基本问题在于电表的选取、滑动变阻器的选取、电表的连接方式（外接、内接），滑动变阻器的连接方式（分压、限流）。
1、选择变阻器接法---与待测电阻相差小：限流接法比待测电阻小得多：分压接法2、选择伏特表方法---与电源电动势比较安全且指针偏角至少过1/3量程3、选择安培表方法---估算电路中最大电流安全且指针偏角至少过1/3量程4、选择安培表接法---RX ＞√RARV 或RX>>RA 时，安培表内接RX ＜√RARV 或RX<<RV 时，安培表外接电学实验----仪器选择★选择规则：(1)一般读数在所选是量程2/3以上，至少要超过1/3(2)欧姆表在R 中/3~3R 中读数为宜，较准确。
(3)保证表的安全，不超过表的量程。
例：一多用表有四个欧姆档，分别为×1Ω、×10Ω、×100Ω、×1000Ω，现用它来测量一未知电阻的阻值、当用×100Ω档测量时，发现指针的偏转角度很小，为了使测量结果更准确，测量前应进行如下两项操作，先 调成×1000Ω档 ，接着 表笔短接调零 ，然后再测量并读数。
电路选择----安培表内、外接★选择规则：(1)当RX ＞＞RA 或RX ＞√RARV 时，选择安培表内接(2)当RX ＜＜RV 或RX ＜√RARV 时，选择安培表外接(3)若无法估计被测电阻的阻值大小，可以利用试触法：如图将电压表的左端接a 点，而将右端第一次接b 点，第二次接c 点，观察电流表和电压表示数的变化。
若电流表示数变化大，说明被测电阻是大电阻，应该用内接法测量；若电压表读数变化大，说明被测电阻是小电阻，应该用外接法测量。
★ 这里所说的变化大，是指相对变化，即ΔI/I 和ΔU/Ua V Ab c电路选择----变阻器分压、限流接法★选择规则----限流接法(1)电阻上电压读数范围较小。
电子电路设计技巧
电子电路设计技巧电子电路设计是现代电子工程中的重要环节，具有广泛的应用和深远的影响。
为了提高电路设计的质量和效率，在实际的设计中，我们需要掌握一些关键的技巧和方法。
本文将介绍几个电子电路设计的技巧，帮助读者在电路设计中更加得心应手。
一、电路分析与模拟在电路设计的初期阶段，电路分析是必不可少的步骤。
通过分析电路的结构和特性，我们可以更清楚地了解电路的工作原理，并基于此进行优化和改进。
电路分析工具如Matlab、PSPICE等软件可以提供准确的电路模拟结果，帮助我们更好地理解和评估电路性能。
二、选择合适的元器件在电路设计过程中，选择合适的元器件是至关重要的。
不同的元器件可能具有不同的参数和特性，正确选择可使电路具有更高的性能和更好的稳定性。
在选取元器件时，我们应该仔细研究其数据手册，了解其电性能和工作条件，以确保适合于电路的需求。
三、噪声分析和抑制在电路中，噪声是一个常见但又令人讨厌的问题。
噪声会干扰电路的正常工作，降低电路的性能。
因此，在设计电路时，我们需要进行噪声分析，并采取相应的抑制措施。
常见的抑制措施包括使用低噪声元器件、合理布局电路、增加滤波电路等。
四、电源和接地电源和接地在电路设计中起到至关重要的作用。
电源的稳定性和噪声水平直接影响整个电路的性能，所以我们应该选择合适的电源供应电路，并尽可能减小电源噪声。
另外，良好的接地设计可以提高电路的稳定性和抗干扰能力，减小电路的噪声和干扰。
五、EMC设计电磁兼容(EMC)是电子电路设计中需要重视的一个方面。
电子设备产生的电磁辐射可能会影响到附近的其他电子设备，造成电磁干扰。
为了提高电路的抗干扰能力，我们应该在设计过程中注重EMC问题，并采取相应的措施，如合理布局和屏蔽，以减小电磁辐射和电磁感应。
六、热管理电子电路在工作过程中会产生热量，不良的热分布和过高的温度会影响电路的性能和寿命。
因此，对于需要高功率输出的电路设计，我们需要注重热管理。
合理布局散热器、使用热导材料和提供合适的通风都是有效的热管理方法，可以保持电路在适宜的温度范围内工作。
电路板的设计方法
电路板的设计方法
"电路板的设计方法" 指的是一种技术或过程，用于规划和创建电路板，即印刷电路板（PCB），它是电子设备中的关键组件，用于连接和固定电子元件。
设计电路板的方法可以包括以下几种：
1.手动设计：早期的电路板设计主要是通过手动方式完成的，包括在纸上画
出电路图，然后转换为实际的物理布局。
2.专业设计软件：现在，大多数电路板设计使用专业软件工具来完成。
例如，
Allegro、PADS、Eagle等都是流行的电路板设计软件。
3.原理图设计：首先，设计师会使用原理图编辑器来绘制电路的逻辑图。
这
通常涉及到电子元件及其连接方式。
4.布局和布线：在原理图设计完成后，设计师会进行布局和布线设计，即确
定电子元件在电路板上的物理位置，以及它们之间的连接线路。
5.检查和优化：设计师会进行各种检查，确保电路板设计的正确性，并进行
必要的优化，以提高性能、降低成本或减小尺寸。
6.生产准备：一旦设计完成并经过验证，设计师会将设计数据发送给制造商
进行生产。
"电路板的设计方法" 是一个广泛的主题，涵盖了从手动设计到使用专业软件的整个过程。
随着技术的发展，新的设计方法和工具不断出现，使得电路板设计变得更加高效和精确。
电气控制原理电路的基本设计方法.doc
电气控制原理电路的基本设计方法
1、分析设计法
分析设计法是根据生产工艺的要求选择适当的基本控制环节（单元电路）或将比较成熟的电路按其联锁条件组合起来，并经补充和修改，将其综合成满足控制要求的完整线路。
当没有现成的典型环节时，可根据控制要求边分析边设计。
优点是设计方法简单，无固定的设计程序，它容易为初学者所掌握，在电气设计中被普遍采用；
缺点是设计出的方案不一定是最佳方案，当经验不足或考虑不周全时会影响线路工作的可靠性。
2、逻辑设计法
逻辑设计法是利用逻辑代数来进行电路设计，从生产机械的拖动要求和工艺要求出发，将控制电路中的接触器、继电器线圈的通电与断电，触点的闭合与断开，主令电器的接通与断开看成逻辑变量，根据控制要求将它们之间的关系用逻辑关系式来表达，然后再化简，做出相应的电路图。
优点是能获得理想、经济的方案。
缺点是这种方法设计难度较大，整个设计过程较复杂，还要涉及一些新概念，因此，在一般常规设计中，很少单独采用。
电路设计基本方法
电子电路设计的基本方法1．能和性能指标分析一般设计题目给出的是系统的功能要求、重要技术性能指标要求，这些要求是电子系统设计的基本出发点。
但仅凭题目所给要求，还不能进行设计，设计人员必须对题目的各项要求进行分析，整理出系统和具体电路所需要的更具体，更详细的功能要求和技术性能指标要求，这些要求才是进行电子电路系统设计的原始依据。
2．系统设计包括初步设计、方案比较和实际设计三部分内容。
有了功能和性能指标分析的结果，就可以进行初步的方案设计。
方案设计的内容是选择实现系统的方法、准备采用的系统结构（如系统功能框图），同时还应考虑实现系统各部分的方法。
提出三种方案进行初步对比，如果不能确定，就应当进行关键电路分析（包括中间实验），然后再做比较，评价各个方案的优缺点、可行性和可能的达标情况，选定最佳方案。
注意两点：1、针对事关全局的主要问题，要开动脑筋，多提方案，便于合理选择。
2、电子设计需要不断改进和完善，出现反复是难免的，但应避免方案上的大反复，以免浪费时间和精力。
3．原理电路设计（单元电路设计）进行各部分功能电路设计及电路连接的设计，这时要注意局部电路对全系统的影响。
要考虑是否易于实现、是否易于检测等问题。
因此设计人员平时要注意电路资料的积累。
4．可靠性设计三个方面：1、定出合理的设计指标。
2、系统本身所能达到的指标。
3、容错能力。
5．电路兼容设计电磁兼容特性——是指确保仪器或者系统正常工作时对周围电磁环境和内部电路相互之间电磁作用的限制、要求和特点。
（抗干扰能力，干扰源）在电路设计时应注意：1、选用电磁兼容特性好的集成电路；2、尽量提高系统集成度；3、只要条件允许尽量降低系统工作频率；4、为系统提供足够功率的电源；5、电路布局、布线要合理，做到高低频分开、功率电路与信号电路分开数字电路与模拟电路分开。
6．调试方案设计目的是为设计人员提供一个有序、合理、迅速的系统调试方法，使设计人员在实际调试前就对调试的全过程有清楚的认识，明确要调试的项目、目的应达到的指标、可能发生的问题和现象、处理问题的方法以及各部分调试时所需要的仪器设备等。
电子电路设计模拟电路设计方法
电子电路设计模拟电路设计方法电子电路设计是现代电子技术领域的重要组成部分，其在各种电子设备和系统中起着至关重要的作用。
而模拟电路设计则是电子电路设计中的一项重要技术，其能够模拟和处理连续变量信号，广泛应用于各种电子系统中。
本文将介绍电子电路设计中的模拟电路设计方法。
一、模拟电路设计所需基础知识在进行模拟电路设计之前，我们需要具备一定的基础知识。
首先，我们需要了解电路的基本元件，例如电阻、电容和电感等。
其次，我们需要掌握电路分析的基本方法，包括基尔霍夫定律、电压分压原理等。
此外，还需要具备掌握信号与系统的基本知识，包括频域分析、滤波器设计等。
二、模拟电路设计方法1. 设计目标和规范在进行模拟电路设计之前，我们首先需要明确设计目标和规范。
例如，我们需要确定电路的功能、性能指标、工作条件等。
这些设计目标和规范将指导我们进行后续的电路设计过程。
2. 电路拓扑设计电路拓扑设计是模拟电路设计的重要环节，它决定了电路的基本结构和连接方式。
在进行电路拓扑设计时，我们需要根据设计目标选择合适的电路拓扑结构，例如放大电路、滤波电路等。
此外，还需要考虑电路的稳定性、可靠性和可调性等因素。
3. 元件选择和参数计算在进行元件选择和参数计算时，我们需要根据设计规范和电路拓扑来选择合适的元件，并计算其参数值。
例如，在设计放大电路时，我们需要选择适当的放大器管型和工作点，并计算电阻、电容等元件的数值。
4. 电路仿真与优化在进行模拟电路设计时，我们通常使用电路仿真软件进行仿真与优化。
通过仿真软件，我们可以模拟电路的工作过程，验证电路的性能指标，并对电路进行优化。
例如，我们可以通过调整元件参数和拓扑结构来改善电路的性能。
5. PCB设计PCB设计是模拟电路设计的重要环节。
在进行PCB设计时，我们需要将电路图转化为PCB布局图，并将元件进行布局、连线和焊接。
通过合理的PCB设计，可以提高电路的可靠性、抗干扰能力和成本效益。
三、模拟电路设计案例以下是一个简单的模拟电路设计案例，以放大电路为例。
电路设计中常见的方法
《2018中考物理知识点：电路设计中常见的方法》
电路设计中常见的方法：
1．用若干个开关控制同一个用电器：要求不管哪个开关闭合，用电器都能工作，那么这若干个开关一定是并联的，并且用电器在它们的干路上。
2．开关的短路用法：要求当开关闭合时，一灯发光，开关断开时两灯都发光，就要把这两盏灯串联，把开关与其中一灯并联，在开关闭合时造成这盏灯短路，从而达到只有一盏灯发光的目的。
3．单刀双掷开关的应用：
(1)改变电路的连接方式，使用电器由并联变为串联，或由串联变为并联。
(2)方便控制一盏灯。
把开关安置在两个不同的位置，随意拨动任何一个开关，都能使灯由亮变灭，由灭变亮。
4．简单的混联：每个支路上的用电器工作时，总有一个特殊的用电器与它们一起工作，这个特殊的用电器就要安装在它们的干路上。
电路设计方法
电路设计方法电路设计是电子工程领域中非常重要的部分。
它涉及到电路的构造和功能的实现，是将电子元器件连接在一起以产生预定功能的过程。
电路设计方法对电子设备的性能和可靠性起着至关重要的作用。
本文将介绍一些常见的电路设计方法，包括系统级设计、电路拓扑设计、元件选择和性能优化。
1. 系统级设计系统级设计是电路设计的第一步。
在进行电路设计时，首先需要明确电路的预期功能和性能要求。
这包括电路的输入输出特性、频率响应、功耗、可靠性要求等。
通过分析电路的需求，确定电路的整体架构和功能模块的划分。
在系统级设计中，可以使用建模和仿真工具来验证预期功能。
例如，使用电路仿真软件来模拟电路的工作状态，并通过观察波形和频谱分析来评估电路的性能。
通过系统级设计，可以帮助设计人员更好地理解电路的整体结构和功能，为后续的电路设计提供指导。
2. 电路拓扑设计电路拓扑设计是指确定电路中各个元件的连接方式和排列方式。
在进行电路拓扑设计时，需要考虑元件之间的相互作用，并选择合适的连接方式来满足电路的功能需求。
一种常见的电路拓扑设计方法是使用模块化设计。
将电路分成多个功能模块，并采用标准接口进行连接。
这种方法可以简化电路的设计过程，提高电路的可维护性和可扩展性。
此外，还需要考虑电路的布线方式。
通过优化电路的布线，可以最小化电路的功耗、噪声和串扰。
合理地布局元件和连接线，可以提高电路的稳定性和可靠性。
3. 元件选择在进行电路设计时，需要选择合适的电子元件来实现所需的功能。
元件的选择与电路的性能密切相关，因此应谨慎选择。
首先，需要考虑元件的参数和特性，如电压容忍度、频率响应、功耗等。
这些参数将直接影响电路的性能。
其次，还需要考虑元件的可获得性和成本。
优先选择易获取且在预算范围内的元件，以确保电路设计的可实施性。
另外，考虑到元件的可靠性也是非常重要的。
选择具有良好质量和可靠性的元件，可以提高电路的稳定性和寿命。
4. 性能优化性能优化是电路设计过程中的一个关键环节。
集成电路设计方法与设计流程
集成电路设计方法与设计流程一、集成电路设计方法概述1. 顶层设计法顶层设计法是一种自顶向下的设计方法，它从系统整体出发，将复杂问题分解为若干个子问题，再针对每个子问题进行详细设计。
这种方法有助于提高设计效率，确保系统性能。
2. 底层设计法底层设计法，又称自底向上设计法，它是从最基本的电路单元开始，逐步搭建起整个系统。
这种方法适用于对电路性能要求较高的场合，但设计周期较长，对设计人员的要求较高。
3. 混合设计法混合设计法是将顶层设计法与底层设计法相结合的一种设计方法。
它充分发挥了两种设计方法的优势，既保证了系统性能，又提高了设计效率。
在实际应用中，混合设计法得到了广泛采用。
二、集成电路设计流程1. 需求分析需求分析是集成电路设计的起点，主要包括功能需求、性能需求和可靠性需求。
设计人员需充分了解项目背景，明确设计目标，为后续设计工作奠定基础。
2. 系统架构设计系统架构设计是根据需求分析结果，对整个系统进行模块划分，明确各模块的功能和接口。
此阶段需充分考虑模块间的兼容性和可扩展性，为后续电路设计提供指导。
3. 电路设计与仿真电路设计是根据系统架构，对各个模块进行详细的电路设计。
设计过程中，需运用EDA工具进行电路仿真，验证电路性能是否满足要求。
如有问题，需及时调整电路参数，直至满足设计指标。
4. 布局与布线5. 后端处理后端处理主要包括版图绘制、DRC（设计规则检查）、LVS（版图与原理图一致性检查）等环节。
通过这些环节，确保芯片设计无误，为后续生产制造提供可靠保障。
6. 生产制造7. 测试与验证测试与验证是检验芯片性能和可靠性的关键环节。
通过对芯片进行功能和性能测试，确保其满足设计要求。
如有问题，需及时反馈至设计环节，进行优化改进。
至此，集成电路设计流程基本完成。
在实际设计中，设计人员需不断积累经验，提高自身设计能力，以应对日益复杂的集成电路设计挑战。
三、设计中的关键技术与注意事项1. 信号完整性分析选择合适的传输线阻抗，以减少信号反射和串扰。
集成电路的几种设计方法有哪些
集成电路的几种设计方法有哪些
集成电路的几种设计方法主要有以下几种：
1. 全定制设计：完全根据特定要求和设计目标进行设计，可以实现高度的定制化，但设计周期长，成本高。
2. 半定制设计：通过在设计阶段选择合适的标准库和模块来设计电路，可以实现部分定制化，设计周期相对较短，成本也相对较低。
3. 可编程门阵列（FPGA）设计：使用可编程逻辑门阵列来实现电路设计，可以通过配置逻辑门的连接关系来实现不同的功能，具有灵活性和可重配置性。
4. 系统级设计（ESL）：在高级抽象层次上进行设计，利用高级编程语言和工具来描述和实现电路功能，可以提高设计效率和可靠性。
5. 模拟集成电路设计：主要用于处理模拟信号的电路设计，常用的方法包括电路仿真、参数优化等。
6. 数字集成电路设计：主要用于处理数字信号的电路设计，常用的方法包括逻辑门设计、时序设计等。
7. 射频集成电路设计：主要用于射频信号的电路设计，常用的方法包括匹配网
络设计、滤波器设计等。
以上是常见的集成电路设计方法，不同的方法在不同的应用场景下有各自的优劣势。
电子电路的设计和调试方法
电子电路的设计和调试方法电子电路的设计和调试是电子工程师在实际工作中非常重要的一部分。
本文将详细介绍电子电路的设计和调试方法，包括步骤和注意事项。
一、电子电路设计方法：1. 确定需求：在开始设计电路之前，首先要明确电路的功能和需求。
包括电路的输入输出特性、功耗要求等。
2. 选择器件和元器件：根据需求选择适当的器件和元器件，比如电容、电感、晶体管等。
可以根据厂家提供的数据手册进行选择，考虑元器件的参数和性能。
3. 绘制原理图：利用专业软件或手绘，绘制电路的原理图。
将各个器件和元器件按照电路功能逐一连接起来，形成完整的电路图。
4. 确定电路拓扑结构：根据原理图，确定电路的拓扑结构。
包括串联、并联、反向等连接方式。
5. 进行电路仿真：利用仿真软件对电路进行仿真分析。
可以分析电路的各种特性，如频率响应、电压波形等。
6. 优化电路设计：根据仿真结果，对电路进行优化设计。
可以调整元器件参数、改变电路结构等方式来提高电路性能。
二、电子电路调试方法：1. 准备必要的工具和设备：包括示波器、多用表、电源等。
确保这些设备的正常工作。
2. 检查元器件的焊接和连接：检查电路的焊接和连接是否正确。
查看元器件是否有损坏或错误。
3. 找到电路的故障点：根据电路的输入输出特性，逐步检查电路的各个部分，找到可能的故障点。
可以利用示波器等设备进行测量和观察。
4. 利用排除法排查故障：根据电路的工作原理和故障现象，逐步排除可能的故障点。
可通过更换元器件、调整电路参数等方式。
5. 高频电路调试注意事项：对于高频电路，需要注意信号的传输和阻抗匹配问题。
可以利用特殊的高频设备进行调试，如频谱分析仪等。
6. 检测电路的稳定性和可靠性：在调试完成后，需要对电路进行长时间的运行测试，检测电路的稳定性和可靠性。
三、电子电路设计和调试的注意事项：1. 熟悉器件和元器件的特性和参数：在选择器件和元器件时，要充分了解其特性和参数，以确保电路的正常工作。
第一节模拟电路设计方法
设计步骤 根据截止频率，从图中选定一个电容C（单位）的标称值， 根据截止频率，从图中选定一个电容 （单位）的标称值，使 其满足 100 K = （1-6-5） ） fC C 从设计表表1-6-2~1-6-5中查出与对应的电容值及 中查出与对应的电容值及K=1时的电 从设计表表 中查出与对应的电容值及 时的电 阻值。再将这些电阻值乘以参数K，得电阻的设计值。 阻值。再将这些电阻值乘以参数 ，得电阻的设计值。 实验调整并修改电容、电阻值，测量滤波器的性能参数， 实验调整并修改电容、电阻值，测量滤波器的性能参数，绘 制幅频特性。 制幅频特性。 注意事项 电阻的标称值尽可能接近设计值。 ① 电阻的标称值尽可能接近设计值。 在测试过程中，若某项指标偏差较大， ② 在测试过程中，若某项指标偏差较大，则应根据设计表 调整修改相应元件的值。 调整修改相应元件的值。
设计课题4：用JK触发器和必要的组合逻辑电路，设计一 个满足2.2.30所示控制电路 设计要求 1用一个译码器74LS48驱动4个LED7段显示管，轮流显示 4位十进制数； 2分别设计其数据选择电路和控制电路，并画出完整的逻 辑电路图； 3安装并测试显示控制电路的功能。
三、中规模（MSI）时序逻辑电路及其应用电路设计 中规模（ ） 1、MSI时序逻辑电路芯片介绍 （1）、异步计数器（74LS90/92/93） （2）、可编程4位二进制同步计数器 （CC40161/40163） （3）、加/减同步计数器（74LS190/191/192/193） （4）、顺序脉冲发生器（CC4017） （5）、4位双向移位寄存器（74LS194） （6）、4位并行存取移位寄存器（74LS95）
2.2 RC有源滤波器的快速设计 有源滤波器的快速设计 1、滤波器的传输函数与性能参数 本节主要介绍具有巴特沃斯响应的二阶RC有源滤波器 的设计。 滤波器的快速设计方法 已知条件 已知滤波器的响应特征（巴特沃斯或切比雪夫）、滤 波器的电路形式（VCVS或MFB），滤波器的类型（低通、 高通、带通、带阻及阶数n）、滤波器的性能参数、、或 BW。
电路设计的基本原理和方法
电路设计的基本原理和方法(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电路设计的基本原理和方法本人经过整理得出如下的电路设计方法，希望对广大电子爱好者及热衷于硬件研发的朋友有所帮助。
电子电路的设计方法设计一个电子电路系统时，首先必须明确系统的设计任务，根据任务进行方案选择，然后对方案中的各个部分进行单元的设计，参数计算和器件选择，最后将各个部分连接在一起，画出一个符合设计要求的完整的系统电路图。
一．明确系统的设计任务要求对系统的设计任务进行具体分析，充分了解系统的性能，指标，内容及要求，以明确系统应完成的任务。
二．方案选择这一步的工作要求是把系统要完成的任务分配给若干个单元电路，并画出一个能表示各单元功能的整机原理框图。
方案选择的重要任务是根据掌握的知识和资料，针对系统提出的任务，要求和条件，完成系统的功能设计。
在这个过程中要敢于探索，勇于创新，力争做到设计方案合理，可靠，经济，功能齐全，技术先进。
并且对方案要不断进行可行性和有缺点的分析，最后设计出一个完整框图。
框图必须正确反映应完成的任务和各组成部分的功能，清楚表示系统的基本组成和相互关系。
三．单元电路的设计，参数计算和期间选择根据系统的指标和功能框图，明确各部分任务，进行各单元电路的设计，参数计算和器件选择。
1．单元电路设计单元电路是整机的一部分，只有把各单元电路设计好才能提高整机设计水平。
每个单元电路设计前都需明确各单元电路的任务，详细拟定出单元电路的性能指标，与前后级之间的关系，分析电路的组成形式。
具体设计时，可以模仿传输的先进的电路，也可以进行创新或改进，但都必须保证性能要求。
而且，不仅单元电路本身要设计合理，各单元电路间也要互相配合，注意各部分的输入信号，输出信号和控制信号的关系。
2．参数计算为保证单元电路达到功能指标要求，就需要用电子技术知识对参数进行计算。
例如，放大电路中各电阻值，放大倍数的计算；振荡器中电阻，电容，振荡频率等参数的计算。
电子电路设计的一般方法和步骤
电子电路设计的一般方法与步骤一、总体方案的设计与选择1.方案原理的构想(1)提出原理方案一个复杂的系统需要进行原理方案的构思，也就是用什么原理来实现系统要求。
因此，应对课题的任务、要求和条件进行仔细的分析与研究，找出其关键问题是什么，然后根据此关键问题提出实现的原理与方法，并画出其原理框图（即提出原理方案）。
提出原理方案关系到设计全局，应广泛收集与查阅有关资料，广开思路,开动脑筋,利用已有的各种理论知识，提出尽可能多的方案，以便作出更合理的选择。
所提方案必须对关键部分的可行性进行讨论，一般应通过试验加以确认。
(2)原理方案的比较选择原理方案提出后，必须对所提出的几种方案进行分析比较。
在详细的总体方案尚未完成之前,只能就原理方案的简单与复杂，方案实现的难易程度进行分析比较，并作出初步的选择。
如果有两种方案难以敲定，那么可对两种方案都进行后续阶段设计，直到得出两种方案的总体电路图,然后就性能、成本、体积等方面进行分析比较，才能最后确定下来。
2.总体方案的确定原理方案选定以后，便可着手进行总体方案的确定，原理方案只着眼于方案的原理，不涉及方案的许多细节，因此，原理方案框图中的每个框图也只是原理性的、粗略的，它可能由一个单元电路构成，亦可能由许多单元电路构成。
为了把总体方案确定下来，必须把每一个框图进一步分解成若干个小框，每个小框为一个较简单的单元电路。
当然，每个框图不宜分得太细，亦不能分得太粗，太细对选择不同的单元电路或器件带来不利，并使单元电路之间的相互连接复杂化；但太粗将使单元电路本身功能过于复杂，不好进行设计或选择。
总之,应从单元电路和单元之间连接的设计与选择出发，恰当地分解框图。
二、单元电路的设计与选择1.单元电路结构形式的选择与设计按已确定的总体方案框图，对各功能框分别设计或选择出满足其要求的单元电路。
因此，必须根据系统要求，明确功能框对单元电路的技术要求，必要时应详细拟定出单元电路的性能指标，然后进行单元电路结构形式的选择或设计。
电子电路设计中的数字集成电路设计方法
电子电路设计中的数字集成电路设计方法数字集成电路（Digital Integrated Circuit，简称DIC）设计方法在电子电路设计领域中扮演着至关重要的角色。
数字集成电路广泛应用于各种电子设备中，如计算机、通信设备、消费电子产品等。
本文将介绍几种常用的数字集成电路设计方法，并讨论其特点与应用。
一、全定制设计方法全定制设计方法是一种基于传统工艺的数字集成电路设计方法，它通过精确地定义电路的每个元件参数，将电路设计为完全定制化的形式。
在全定制设计方法中，设计师需要手动绘制电路原理图，并进行详细的手工布局和连线。
这种方法具有高度的灵活性和设计自由度，可以满足各种特定应用的需求。
然而，全定制设计方法需要投入大量人力与时间，成本较高，因此更适用于小批量、高性能的电路设计。
二、半定制设计方法半定制设计方法是介于全定制设计和可编程门阵列设计之间的一种设计方法。
在半定制设计方法中，设计师通过使用逻辑门库和标准元件库，将电路的逻辑功能和部分布局进行自定义，而其他部分则采用标准单元的形式。
这种方法兼具了全定制设计的灵活性和可编程门阵列设计的高效性，能够在满足设计需求的同时，有效地减少设计时间与成本。
半定制设计方法广泛应用于中小规模、低功耗的数字集成电路设计。
三、可编程门阵列（Programmable Gate Array，简称PGA）设计方法可编程门阵列设计方法是一种基于Field Programmable Gate Array （FPGA）的数字集成电路设计方法。
在可编程门阵列设计方法中，设计师通过在FPGA上进行逻辑配置，将电路设计实现为可编程的形式。
这种方法具有高度的灵活性和可重构性，能够适应快速变化的设计需求。
然而，相比于全定制设计和半定制设计方法，可编程门阵列设计方法在性能和功耗上存在一定的折中。
可编程门阵列设计方法主要应用于中小规模、低功耗的数字集成电路设计，以及快速原型验证与系统开发。
四、可重构计算机设计方法可重构计算机设计方法是一种基于可重构计算机架构的数字集成电路设计方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
电路设计的方法
淮南矿业集团第十四中学 张学东（232046）
电路设计，一方面是初中物理教学的要求，另一方面也是初中阶段培养创新能力的一种途径。
谈及设计许多初中学生不禁瞪眼自问：“设计，起码也得是工程师才能干的事，我们能行吗？”是的，我们所学的知识还是非常有限的，要有重大的发明创造还有很大的困难，但设计也并非就是科学家、工程师们干的事，一些小发明、小创造我们还是能够做到的，我们可以利用学过的知识解决生活中的一些困难，那就是一种发明创造，如有位学生外出时经常遇到书包、雨伞等物品没地方放置，于是他就用铁丝变成了一个S 形的挂钩，只要找到一个半厘米宽的沿子，就可以用这个钩子把书包等物品挂起来；当然这些灵感是来自于生活，你不参加劳动、不注意观察，那你又怎么会有什么困难需要解决呢？那你又怎么会有强烈地发明欲望呢？只有将知识和生活完美地结合，你才能变得聪明起来，你才会成为一个有创新能力的人。
完成一项发明创造，需要大量的知识积累，这就促使我们认真学习科学理论知识，使我们的学习变得有目的，当一项发明完成时，成功的喜悦会更加激发我们学习的热情，使学习变成我们生活中一件乐事。
设计往往也是一种模仿，即对现有一些实际事物模型加以改进或替换，下面我们以初中物理教材（上海科技版）第二册第17章第6节内容为例，来谈谈电路设计的思路和方法。
课本中提出：有一个电阻值看不清楚的电阻R x ，我们要测出它的电阻值，但手边只有电池组、电压表、开关、阻值已知为R 0的电阻器和几根导线。
能否用这些器材测出R x 的电阻值？试设计一个电路，并说明测试方法。
我们刚做过伏安法测电阻的实验，那么这里要
求测电阻与伏安法测电阻又有什么不同呢？比较一
下条件发现，这里所给的器材中少了一个电流表和
一个滑动变阻器，但多了一个定值电阻。
没有滑动
变阻器时只要电池组的电压不太大就行了，但没有电流表，电流如何测呢？没有电流，那如何运用R=U/I
算出电阻呢？虽然没有电流表，但多
2
了一个定值电阻，我们何不用它来替代一下电流表呢？由公式I=U/R 知，要用它来替代电流表，还需知道其两端电压，这里有电压表，我们可以测出其两端电压，即用电压表与其并联即可替代电流表，只不过将电压表用两次而已，于是电路便设计出来了，如图1所示。
测算方法：先后用电压表分别测出R 0、R x 两端电压U 0、U x ，由于R 0、R x 串联，由串联电路电流特点和欧姆定律公式得：
000x R U I I ==，则00
x 00x x x x R U U R U U I U R ===。
⑵课本中处理方法即是如此，但这个电路的电压
表要拆来拆去不甚方便，我们结合串联电路电压特
点，即：U 总=U 0+U x ，将其改进一下，利用开关的开
合来改变电压表测量对象，即测出总电压U 总和一个分电压U 0或U x ，如图2所示；测算方法：先闭合开关S ，将R 0短路，此时电压表所测的为电源总电压U 总，再将S 断开，此时电压表所的为R x 两端电压U x ，则U 0=U 总－U x ，将其代入①式，则0x
x x R U U U R -=总。
⑶开关S 和电压表○
V 的位置是可以互换的，只是互换后，将①式中U x 用U 总－U 0代换即可。
至此利用以上元件可以有三种方法测出未知电阻的阻值。
㈡我们再进一步将上述条件中的电压表改为电
流表，即用一只电流表、一个定值电阻R 0、一只开
关和几根导线测出未知电阻R x 的阻值。
⑴还是运用替代法，用定值电阻和电流表串联替
代电压表与待测电阻并联，电流表先后测出两条支路
中电流强度I 0、I x ，如图3所示，由并联电路电压特点得U x = U 0= I 0·R 0， 则……②。
⑵此时电流表要先后在两条支路测量，拆装
就更为不便，我们也是将其改进，将电流表接到
干路上，利用并联电路电流特点I 总=I 0+I x ，测出
干路总电流I 总和一条支路电流I 0或I x ，
这里将开
3 关接在一条支路上，如图4所示，当S 闭合时，电流表测得干路总电流I 总，当S 断开时，电流表测得通过R 0的电流I 0，由于电路中电源两端直接与各支路相连，开关的断开与闭合对R 0两端电压不产生影响，自然对其中通过的电流也就不产生影响，所以I x =I
总－I 0，代入②式得：
000x R I I I R -=总 ； ⑶若将开关S 与R 0串联，则计算式就改为0x x x R I I I R -=
总。
⑷我们还可以根据电源总电压保持不变，当电路
中只有一个电阻时，电阻两端电压即为电源电压，
当两电阻串联时，它们的总电压即为电源总电压这
一特点，将R x 与R 0串联，设计出如图5电路，测算
方法：闭合S ，将R x 短路，电路中只有一个电阻R 0，
读出电流表读数I 1，则U 总=I 1·R 0；断开S ，电路中
R x 与R 0串联，读出电流表读数I 2，则U 总=I 2（R x +R 0）= I 2R x + I 2R 0，所以有：I 1R 0= I 2R x + I 2R 0，整理得：02
21x R I I I R -=。
⑸若开关与R 0并联，则计算式为： 02
12x R I I I R -=（S 闭合时电流为I 1，S 断开时电流为I 2）。
从以上分析可知，电路设计并不是非常困难的事，只要我们对串联、并联电路的电流、电压和电阻的特点以及欧姆定律等内容熟练掌握，并借助大家熟悉的电路，注意分析条件、器材等要求，就很容易实现电路的设计。
（字数：1970）。
