信号频谱分析和测试
实验二用FFT对信号进行频谱分析

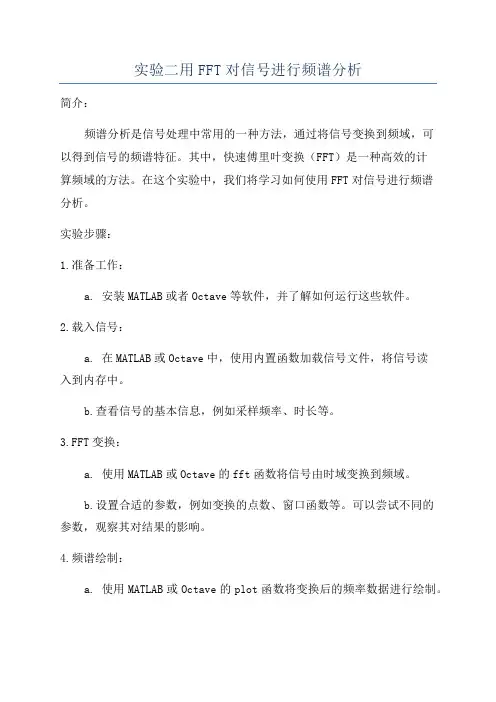

实验二用FFT对信号进行频谱分析简介:频谱分析是信号处理中常用的一种方法,通过将信号变换到频域,可以得到信号的频谱特征。
其中,快速傅里叶变换(FFT)是一种高效的计算频域的方法。
在这个实验中,我们将学习如何使用FFT对信号进行频谱分析。
实验步骤:1.准备工作:a. 安装MATLAB或者Octave等软件,并了解如何运行这些软件。
2.载入信号:a. 在MATLAB或Octave中,使用内置函数加载信号文件,将信号读入到内存中。
b.查看信号的基本信息,例如采样频率、时长等。
3.FFT变换:a. 使用MATLAB或Octave的fft函数将信号由时域变换到频域。
b.设置合适的参数,例如变换的点数、窗口函数等。
可以尝试不同的参数,观察其对结果的影响。
4.频谱绘制:a. 使用MATLAB或Octave的plot函数将变换后的频率数据进行绘制。
b.可以绘制幅度谱(频率的能量分布)或相位谱(频率的相位分布),也可以同时绘制两个谱。
5.频谱分析:a.根据绘制出的频谱,可以观察信号的频率特征。
例如,可以识别出信号中的主要频率分量。
b.可以进一步计算信号的能量、均值、方差等统计量,了解信号的功率特征。
c.可以对不同的信号进行对比分析,了解它们在频域上的差异。
实验结果和讨论:1.绘制出的频谱图可以清晰地显示信号的频率分量,可以识别出信号中的主要频率。
2.通过对不同信号的对比分析,可以发现它们在频域上的差异,例如不同乐器的音调特征。
3.可以进一步分析频谱的统计特征,例如信号的能量、平均幅度、峰值频率等。
4.在进行FFT变换时,参数的选择对结果有一定的影响,可以进行参数的调优,获得更准确的频谱分析结果。
结论:本实验通过使用FFT对信号进行频谱分析,可以获得信号在频域上的特征。
通过观察频谱图和统计特征,可以进一步了解信号的频率分布、能量特征等信息。
这对信号处理、音频分析等领域具有很大的应用价值。
在实际应用中,可以根据不同的需求,选择合适的参数和方法,对不同的信号进行频谱分析。
声音信号的频谱分析与频率测量方法
声音信号的频谱分析与频率测量方法声音是我们日常生活中不可或缺的一部分,我们通过声音来交流、表达情感,甚至通过声音来判断事物的性质。
然而,声音是如何产生的?我们如何对声音进行分析和测量呢?本文将介绍声音信号的频谱分析与频率测量方法。
声音信号是由空气中的振动引起的,当物体振动时,会产生压力波,通过空气传播出去,我们就能听到声音。
声音信号可以通过振动的频率和振幅来描述,其中频率是指振动的周期性,而振幅则是指振动的强度。
频谱分析是一种将声音信号分解成不同频率成分的方法。
它可以帮助我们了解声音信号的频率分布情况,从而更好地理解声音的特性。
频谱分析的基本原理是将声音信号转换为频域表示,即将信号从时域转换为频域。
这可以通过傅里叶变换来实现。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。
它将信号分解成一系列正弦波的叠加,每个正弦波都有不同的频率和振幅。
通过傅里叶变换,我们可以得到声音信号的频谱图,从而了解声音信号中不同频率成分的贡献程度。
频谱图通常以频率为横轴,振幅或能量为纵轴,通过不同的颜色或灰度表示不同频率成分的强度。
频谱图可以直观地展示声音信号的频率分布情况,帮助我们分析声音的特性。
例如,在音乐领域,频谱分析可以用来研究音乐的音色特点,判断乐器的类型等。
除了频谱分析,频率测量是对声音信号进行定量分析的重要方法。
频率是声音信号中最基本的特征之一,它决定了声音的音调高低。
频率测量可以通过多种方法实现,其中一种常用的方法是自相关法。
自相关法是一种基于信号自身的周期性特点进行频率测量的方法。
它通过计算信号与自身的延迟版本之间的相似程度来确定信号的周期性。
具体而言,自相关法将信号与其自身进行延迟,然后计算它们之间的相关性。
通过寻找最大相关性的延迟值,我们可以得到信号的主要频率成分。
除了自相关法,还有一些其他的频率测量方法,如峰值检测法、零交叉法等。
这些方法在不同的应用场景下有着各自的优势和适用性。
例如,峰值检测法适用于测量周期性信号的频率,而零交叉法适用于测量非周期性信号的频率。
信号与系统分析实验信号的频谱分析
实验三信号的频谱分析1方波信号的分解与合成实验1实验目的1. 了解方波的傅立叶级数展开和频谱特性。
2. 掌握方波信号在时域上进行分解与合成的方法。
3. 掌握方波谐波分量的幅值和相位对信号合成的影响。
2 实验设备PC机一台,TD-SAS系列教学实验系统一套。
3 实验原理及内容1. 信号的傅立叶级数展开与频谱分析信号的时域特性和频域特性是对信号的两种不同的描述方式。
对于一个时域的周期信号f(t),只要满足狄利克莱条件,就可以将其展开成傅立叶级数:如果将式中同频率项合并,可以写成如下形式:从式中可以看出,信号f(t)是由直流分量和许多余弦(或正弦)分量组成。
其中第一项A0/2是常数项,它是周期信号中所包含的直流分量;式中第二项A1cos(Ωt+φ1)称为基波,它的角频率与原周期信号相同,A1是基波振幅,φ1是基波初相角;式中第三项A2cos(Ωt+φ2)称为二次谐波,它的频率是基波的二倍,A2是基波振幅,φ2是基波初相角。
依此类推,还有三次、四次等高次谐波分量。
2. 方波信号的频谱将方波信号展开成傅立叶级数为:n=1,3,5…此公式说明,方波信号中只含有一、三、五等奇次谐波分量,并且其各奇次谐波分量的幅值逐渐减小,初相角为零。
图3-1-1为一个周期方波信号的组成情况,由图可见,当它包含的分量越多时,波形越接近于原来的方波信号,还可以看出频率较低的谐波分量振幅较大,它们组成方波的主体,而频率较高的谐波分量振幅较小,它们主要影响波形的细节。
(a)基波(b)基波+三次谐波(c)基波+三次谐波+五次谐波(d)基波+三次谐波+五次谐波+七次谐波(e)基波+三次谐波+五次谐波+七次谐波+九次谐波图3-1-1方波的合成3. 方波信号的分解方波信号的分解的基本工作原理是采用多个带通滤波器,把它们的中心频率分别调到被测信号的各个频率分量上,当被测信号同时加到多路滤波器上,中心频率与信号所包含的某次谐波分量频率一致的滤波器便有输出。
典型信号的频谱分析实验报告
步
骤
1.运行DRVI主程序,点击DRVI快捷工具条上的"联机注册"图标,选择其中的“DRVI采集仪主卡检测”或“网络在线注册”进行软件注册。
2.在DRVI软件平台的地址信息栏中输入WEB版实验指导书的地址,在实验目录中选择“典型信号频谱分析”,建立实验环境。
3.从信号图观察典型信号波形与频谱的关系,从谱图中解读信号中携带的频率信息。
1通过实验使我在课本理论学习的基础上加深了对我傅里叶级数的理解加深了对理论的认识以实际的实验操作懂得了各种信号的形状为以后的测试判断打下坚实的理论基础
贵州大学实验报告
学院:专业:班级:
姓名
学号
实验组
实验时间
指导教师
成绩
实验项目名称
实
验
目
的
1.在理论学习的基础上,通过本实验熟悉典型信号的频谱特征,并能够从信号频谱中读取所需的信息。
1.正弦波信号的频谱特性:
2.方波信号的频谱特性:
3.三角波信号的频谱特性:
4.正弦结
指
导
教
师
意
见
签名:年月日
2.了解信号频谱分析的基本原理和方法,掌握用频谱分析提取测量信号特征的方法。
实
验
要
求
1.简述实验目的和原理。
2.拷贝实验系统运行界面,插入到Word格式的实验报告中,用Winzip压缩后通过Email上交实验报告。
实
验
原
理
实
验
仪
器
1.计算机1台
2. DRVI快速可重组虚拟仪器平台1套
3.打印机1台
实
采集信号的频谱分析
采集信号的频谱分析1. 引言频谱分析是一种重要的信号处理技术,它可以帮助我们理解信号的频域特性。
在现代通信领域和无线电频谱监测中,采集信号的频谱分析是一项关键的工作。
频谱分析可以帮助我们识别信号的不同频率成分,并从中提取有用的信息。
本文将介绍频谱分析的基本原理、常用的采集方法以及一些相关的应用领域。
2. 频谱分析的基本原理频谱分析是将信号从时域转换到频域的过程。
在时域中,信号被表示为随时间变化的波形;而在频域中,信号被表示为不同频率成分的强度和相位。
常用的频谱分析方法包括傅里叶变换(Fourier Transform)和快速傅里叶变换(Fast Fourier Transform,FFT)。
傅里叶变换是一种数学变换,它能将信号从时域转换到频域。
快速傅里叶变换是傅里叶变换的一种高效算法,能够快速计算信号的频谱。
在频谱分析中,我们使用频谱图来表示信号的频谱。
频谱图通常以频率为横轴,信号强度为纵轴,用于直观地展示不同频率成分的能量分布。
3. 采集信号的方法采集信号的频谱分析需要使用合适的设备和方法。
以下是常用的采集信号的方法:3.1 信号接收器信号接收器是一种用于接收信号并将其转化为电信号的设备。
根据需要采集的信号类型不同,可以选择不同类型的信号接收器,如无线电接收器、音频接收器等。
3.2 采样率采样率是指在单位时间内采集信号的样本数。
在频谱分析中,较高的采样率能够提供更精确的频谱信息,但也会增加数据处理的复杂性和成本。
根据信号的带宽和分辨率要求,选择合适的采样率非常重要。
3.3 采样深度采样深度是指每个样本的比特数,决定了每个样本的精度。
较大的采样深度能够提供更高的分辨率,但也会增加数据存储和传输的需求。
根据信号的动态范围和精度要求,选择适当的采样深度是必要的。
3.4 采集时间采集时间是指采集信号所需的时间长度。
较长的采集时间可以提供更准确的频谱信息,但也会增加采集的时间和资源。
根据应用需求和实际情况,选择合适的采集时间是必要的。
matlab 信号 频谱分析实验报告
matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》实验目的:通过Matlab软件对信号进行频谱分析,了解信号的频谱特性,并掌握频谱分析的基本方法。
实验原理:信号的频谱分析是指将信号在频域上进行分析,得到信号的频谱特性。
频谱分析可以帮助我们了解信号的频率成分,频率分布情况,以及信号的频谱密度等信息。
在Matlab中,可以使用fft函数对信号进行频谱分析,得到信号的频谱图像。
实验步骤:1. 生成信号:首先在Matlab中生成一个信号,可以是正弦信号、方波信号或者任意复杂的信号。
2. 采样信号:对生成的信号进行采样,得到离散的信号序列。
3. 频谱分析:使用fft函数对采样的信号进行频谱分析,得到信号的频谱特性。
4. 绘制频谱图像:将频谱分析得到的结果绘制成频谱图像,观察信号的频谱分布情况。
实验结果分析:通过频谱分析,我们可以得到信号的频谱图像,从图像中可以清晰地看出信号的频率成分,频率分布情况,以及信号的频谱密度等信息。
通过对信号频谱图像的观察和分析,可以更好地了解信号的频谱特性,为后续的信号处理和分析提供参考。
实验结论:通过本次实验,我们成功使用Matlab对信号进行了频谱分析,得到了信号的频谱特性,并且掌握了频谱分析的基本方法。
频谱分析是信号处理和分析的重要工具,对于理解信号的频率特性和频率分布情况具有重要意义。
希望通过本次实验,能够对信号的频谱分析有更深入的了解,并且能够在实际工程中应用到相关领域。
通过本次实验,我们对Matlab信号频谱分析有了更深入的了解,对信号处理和分析有了更深入的认识,也为我们今后的学习和工作提供了更多的帮助。
希望通过不断地实践和学习,能够更加深入地掌握信号频谱分析的相关知识,为实际工程应用提供更多的帮助。
实验二_应用FFT对信号进行频谱分析
1. 三、实验内容和结果:高斯序列的时域和频域特性:高斯序列的时域表达式:2(),015()0,n p q a e n x n -⎧⎪≤≤=⎨⎪⎩其它固定参数p=8,改变参数q 的值, 记录时域和频域的特性如下图。
图 1i. 结论: 从时域图中可以看到, q 参数反应的是高斯序列能量的集中程度: q 越小, 能量越集中, 序列偏离中心衰减得越快, 外观上更陡峭。
同时, 随着q 的增大, 时域序列总的能量是在增大的。
频域上, 对应的, 随着q 的增加, 由于时域序列偏离中心的衰减的缓慢, 则高频分量也就逐渐减, 带宽变小: 时域上总的能量增大, 故也可以看到低频成分的幅度都增大。
固定参数q, 改变参数p, 记录时域和频域的特性如下图 2.图 22. 结论: p 是高斯序列的对称中心, p 的变化在时域表现为序列位置的变化。
由于选取的矩形窗函数一定, p 值过大时, 会带来高斯序列的截断。
并且随着p 的增大, 截断的越来越多。
对应地, 看频域上的变化: 截断的越多, 高频的成分也在增多, 以至发生谱间干扰, 泄露现象变得严重。
从图中可以看到, 在p=13时, 已经有混叠存在。
当p=14时, 混叠进一步加大, 泄露变得更明显。
衰减正弦序列的时域和幅频特性:sin(2),015()0,n b e fn n x n απ-⎧≤≤=⎨⎩其它改变参数f, 记录时域和幅频特性如下图3.图 33. 结论: 随着f 的增大, 时域上可以看到, 序列的变化明显快多了。
从幅度谱上看, 序列的高频分量逐渐增多, 低频分量逐渐减小, 以至于发生严重的频谱混叠。
当f 增大到一定的程度, 从图中可以看到, f=0.4375和f=0.5625时的幅度谱是非常相似的, 此时已经很难看出其幅度谱的区别。
三角序列的时域表达式和对应的时域和幅频特性如图 4:c 1,03()8,470,n n x n n n n +≤≤⎧⎪=-≤≤⎨⎪⎩其它图 4结论: 随着fft 取点数的增多, 能够看到的幅度谱的频率分量变得丰富, 得到的是高密度更高的谱, 也就是减轻了栅栏效应。
频谱分析仪操作流程
频谱分析仪操作流程频谱分析仪是一种用于测量和分析信号频谱特性的仪器。
它能够帮助工程师们深入了解信号的频域特性,从而在电子通信、音频处理、无线电、无线电频段研究等领域中发挥重要作用。
本文将介绍频谱分析仪的基本操作流程,帮助读者快速上手。
1. 连接设备首先,确保频谱分析仪和待测信号源正确连接。
通过信号源输出端口与频谱分析仪的输入端口相连接,使用合适的连接线缆确保稳定可靠的信号传输。
同时,检查电源线是否连接正常。
2. 打开频谱分析仪通过按下电源按钮开启频谱分析仪。
在启动过程中,仪器会进行自检,并显示相关启动信息。
确保仪器运行正常后,等待进入工作状态。
3. 设置参数根据实际需求,设置频谱分析仪的参数。
这些参数可能包括中心频率、带宽、时钟速率、分析窗口类型等。
根据待测信号的特点,调整参数以获取所需的测试结果。
4. 选择测量模式在频谱分析仪的菜单系统中选择合适的测量模式。
常见的测量模式包括实时模式和扫描模式。
实时模式能够提供连续的频谱显示,适用于对动态信号进行实时观测。
扫描模式则能够根据特定的扫描范围获取更详细的频谱信息。
5. 开始测量确定测量模式后,点击“开始”按钮或按下相应的测量快捷键,开始进行频谱分析。
频谱分析仪会对输入信号进行采样和处理,并显示频谱结果。
根据实际需要可能需要等待一些时间来获取准确的测量数据。
6. 数据解读分析仪显示的频谱图将提供信号的频域信息。
读取并分析频谱图上的曲线、峰值、幅度等信息,对信号特征进行辨识和理解。
理解频谱图可以帮助识别信号中的峰值、杂散、干扰等。
7. 归档和报告将所测得的频谱数据归档并生成报告。
可以将数据保存到电脑硬盘或其他存储介质中,以备后续分析和复查。
同时,根据实际需要,可以生成图表、图像或报告,用于数据展示和共享。
8. 断开连接和关闭仪器在测量结束后,先断开频谱分析仪与信号源之间的连接,然后关闭仪器。
注意遵循正确的操作顺序,避免损坏设备。
以上即为频谱分析仪的基本操作流程。
信号频谱实验报告
信号频谱实验报告信号频谱实验报告引言:信号频谱是无线通信中的重要概念,它描述了信号在频率上的分布情况。
本次实验旨在通过实际测量和分析,探索不同信号的频谱特性,并深入了解信号频谱在通信系统中的应用。
实验一:连续波信号的频谱分析在实验一中,我们使用了频谱分析仪对连续波信号进行了频谱分析。
首先,我们选取了一个频率为1kHz的正弦波信号作为输入信号。
通过观察频谱分析仪的显示,我们发现该信号在频率为1kHz附近有一个峰值,并且在其他频率上几乎没有能量分布。
这说明了正弦波信号在频谱上呈现出单一的频率分布特性。
接下来,我们改变了输入信号的频率,分别选取了10kHz、100kHz和1MHz的正弦波信号进行频谱分析。
结果显示,随着频率的增加,信号的频谱分布范围也随之增大。
这说明高频信号具有更广泛的频谱分布特性。
实验二:脉冲信号的频谱分析在实验二中,我们对脉冲信号进行了频谱分析。
我们首先选取了一个周期为1ms的方波信号作为输入信号。
通过频谱分析仪的显示,我们观察到该信号在频谱上有一系列的谐波分量,其频率为基波频率及其整数倍。
这是因为方波信号可以分解为多个正弦波信号的叠加,每个正弦波信号对应一个谐波分量。
接下来,我们改变了方波信号的周期,分别选取了100μs、10μs和1μs的方波信号进行频谱分析。
结果显示,随着方波信号周期的减小,谐波分量的频率也相应增加。
这说明方波信号的频谱分布与其周期密切相关。
实验三:调制信号的频谱分析在实验三中,我们对调制信号进行了频谱分析。
我们选取了一个频率为1kHz 的正弦波信号作为载波信号,通过调制信号对其进行调制。
我们分别使用了幅度调制(AM)和频率调制(FM)两种调制方式。
通过频谱分析仪的显示,我们观察到幅度调制信号在频谱上出现了两个峰值,分别对应了载波信号和调制信号的频率。
而频率调制信号在频谱上呈现出一系列的频率偏移。
这说明调制信号的频谱特性与调制方式密切相关。
结论:通过本次实验,我们深入了解了信号频谱的特性和应用。
频谱仪基本使用方法
频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器,广泛应用于无线通信、音频、视频、雷达等领域。
本文将介绍频谱仪的基本使用方法,包括设置测量参数、观察信号频谱、分析信号特征等。
一、设置测量参数1.首先,插入电源线并打开频谱仪的开关。
2.设置中心频率:通过旋转频谱仪上的中心频率控制按钮,可以设置要观察的信号所在的中心频率。
3.设置带宽:使用带宽控制按钮可以设置频谱仪的测量带宽。
带宽越大,可以显示的频率范围越广。
4.设置扫描时间:通过扫描时间设置按钮可以设置频谱仪的扫描时间。
较长的扫描时间可以更好地显示信号的频谱特征。
5.设置参考电平:参考电平是用来调整频谱仪的显示范围的。
通过参考电平控制按钮可以调整信号的显示幅度。
二、观察信号频谱1.连接输入信号:将要测量的信号源与频谱仪的输入端口连接。
2.使频谱仪进入扫描模式:按下开始扫描按钮使频谱仪进入扫描模式,开始对输入信号进行测量。
3.观察频谱显示:在频谱仪的显示屏上,可以看到输入信号的频谱特征图。
频谱图一般以频率为横坐标,幅度为纵坐标显示。
4.调整显示参数:可以根据需要调整频谱仪的显示参数,如中心频率、带宽、参考电平等,以便更好地展示信号的频谱特征。
三、分析信号特征1.寻找信号峰值:在频谱显示图上,可以通过观察峰值点来查找信号的频率分布情况。
峰值一般表示信号的主要频率分量。
2.计算信号带宽:可以通过测量频谱图上信号的半功率带宽来计算信号的带宽。
半功率带宽是指信号功率下降到峰值功率的一半时的频率范围。
3.分析信号幅度:通过观察信号在频谱图上的幅度,可以了解信号的强弱情况。
信号幅度一般在频谱图上以颜色深浅表示,颜色越深表示信号越强。
4.检测杂散和谐波:利用频谱仪可以监测杂散和谐波的频率和幅度,以便进行相关的干扰分析和调整。
四、其他常用功能1.记录和保存数据:一些频谱仪具有数据记录和保存功能,可以将测量的频谱数据保存到内存或外部存储设备中,方便后续分析和比较。
典型信号的频谱分析
典型信号的频谱分析一、试验目的在理论学习的基础上,通过本实验熟悉典型信号的频谱特征,能够从信号频谱中读取所需的信息,也就是具备读谱图的能力。
二、试验原理1. 正弦波、方波、三角波和白噪声信号是实际工程测试中常见的典型信号,这些信号时域、频域之间的关系很明确,并且都具有一定的特性,通过对这些典型信号的频谱进行分析,可以掌握信号的特性,熟悉信号的分析方法。
2. 信号的频谱可分为幅值谱、相位谱、功率谱、对数谱等。
傅立叶变换是信号频谱分析中常用的一个工具,它把一些复杂的信号分解为无穷多个相互之间具有一定关系的正弦信号之和,并通过对各个正弦信号的研究来了解复杂信号的频率成分和幅值。
3. 信号频谱分析是采用傅立叶变换将时域信号x(t)变换为频域信号X(f),从而帮助人们从另一个角度来了解信号的特征。
时域信号x(t)的傅氏变换为:x(t)=a0/2+ a1*sin(2πf0t)+b1*cos(2πf0t)+ a2*sin(2πf0t)+b2*cos(2πf0t)+.........用Cn画出信号的幅值谱曲线,从信号幅值谱判断信号特征。
三、试验内容a)白噪声信号幅值谱特性b)正弦波信号幅值谱特性c)方波信号幅值谱特性d)三角波信号幅值谱特性e)拍波信号幅值谱特性f)正弦波信号+白噪声信号幅值谱特性四、程序及波形1.%white noiset=0:0.01:1A=rand(size(t))Afft=abs(fft(A))/5122.%ssin savet=0:0.01:1y1=sin(2*pi*5*t)fs=0:1:100y2=abs(fft(y1))/512plot(fs,y2)3.%fang wavet = 0:0.0001:0.0625y = SQUARE(2*pi*30*t) fs=0:16:10000Y=abs(fft(y))/512plot(fs,Y)4.%sanjiao wavef=100width=0.3t4=0:0.001:0.1c=2*pi*f*t4y4=sawtooth(c,width)fs=0:1/0.001:10Y4=abs(fft(y4))/512plot(fs,Y4)5.%pai wavet=0:0.01:1m1=sin(2*pi*5*t)m2=sin(2*pi*6*t)M1=m1+m2fs=0:0.1:100M2=abs(fft(M1))/512plot(t,M2)6.%white +sinet=0:0.001:1;%采样周期为0.001s,即采样频率为1000Hz;%产生噪声污染的正弦波信号;x=sin(2*pi*100*t)+sin(2*pi*200*t)+rand(size(t));Y=fft(x,512);%对x进行512点的幅里叶变换;f=1000*(0:256)/512;%设置频率轴(横轴)坐标,1000为采样频率;plot(f,Y(1:257));%画出频域内的信号;五、结论1.可以从受噪声污染的信号中鉴别出有用的信号;由最后一个图知道,从受污染信号的时域形式中,很难看出正弦波的成分。
用FFT对信号作频谱分析实验报告
实验一报告、用FFT 对信号作频谱分析一、实验目的学习用FFT 对连续信号和时域离散信号进行频谱分析的方法,了解可能出现的分析误差及其原因,以便正确应用FFT 。
二、实验内容1.对以下序列进行频谱分析:()()()()4231038470n 4033470nx n R n n n x n nn n n x n n n =+≤≤⎧⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩其它其它 选择FFT 的变换区间N 为8和16两种情况进行频谱分析。
分别打印其幅频特性曲线,并进行对比,分析和讨论。
2.对以下周期序列进行频谱分析:()()45cos4coscos48x n n x n n nπππ==+选择FFT 的变换区间N 为8和16两种情况分别对以上序列进行频谱分析。
分别打印其幅频特性曲线,并进行对比、分析和讨论。
3.对模拟信号进行频谱分析:()8cos8cos16cos20x t t t t πππ=++选择采样频率64s F Hz =,对变换区间N=16,32,64 三种情况进行频谱分析。
分别打印其幅频特性,并进行分析和讨论。
三、实验程序1.对非周期序列进行频谱分析代码:close all;clear all;x1n=[ones(1,4)];M=8;xa=1:(M/2);xb=(M/2):-1:1;x2n=[xa,xb];x3n=[xb,xa];X1k8=fft(x1n,8);X1k16=fft(x1n,16);X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);subplot(3,2,1);mstem=(X1k8);title('(1a)8点DFT[x_1(n)]');subplot(3,2,2);mstem=(X1k16);title('(1b)16点DFT[x_1(n)]');subplot(3,2,3);mstem=(X2k8);title('(2a)8点DFT[x_2(n)]');subplot(3,2,4);mstem=(X2k16);title('(2b)16点DFT[x_2(n)]');subplot(3,2,5);mstem=(X3k8);title('(3a)8点DFT[x_3(n)]');subplot(3,2,6);mstem=(X3k16);title('(3b)16点DFT[x_3(n)]');2.对周期序列进行频谱分析代码:N=8;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k8=fft(x4n);X5k8=fft(x5n);N=16;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k16=fft(x4n);X5k16=fft(x5n);figure(2)subplot(2,2,1);mstem(X4k8);title('(4a)8点 DFT[x_4(n)]');subplot(2,2,2);mstem(X4k16);title('(4b)16点DFT[x_4(n)]');subplot(2,2,3);mstem(X5k8);title('(5a)8点DFT[x_5(n)]');subplot(2,2,4);mstem(X5k16);title('(5a)16点DFT[x_5(n)]') 3.模拟周期信号谱分析figure(3)Fs=64;T=1/Fs;N=16;n=0:N-1;x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k16=fft(x6nT);X6k16=fftshift(X6k16);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,1);stem(fk,abs(X6k16),'.');box ontitle('(6a)16µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k16))]);N=32;n=0:N-1; %FFTµÄ±ä»»Çø¼äN=32x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k32=fft(x6nT);X6k32=fftshift(X6k32);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,2);stem(fk,abs(X6k32),'.');box ontitle('(6b)32µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k32))]);N=64;n=0:N-1; %FFTµÄ±ä»»Çø¼äN=64x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);X6k64=fft(x6nT);X6k64=fftshift(X6k64);Tp=N*T;F=1/Tp;k=-N/2:N/2-1;fk=k*F;subplot(3,1,3);stem(fk,abs(X6k64),'.');box ontitle('(6c)64µãDFT[x_6(nT)]');xlabel('f(Hz)');ylabel('·ù¶È');axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k64))]);四、实验结果与分析分析:图(1a)和图(1b)说明X1(n)=R4(n)的8点和16点DFT分别是X1(n)的频谱函数的8点和16点采样;因X3(n)=X2((n-3))8R8(n),故X3(n)与X2(n)的8点DFT的模相等,如图(2a)和图(3a)所示。
无线频谱测量方法与分析
无线频谱测量方法与分析随着无线通信的迅速发展,特别是由于近来基于频谱的服务和设备显著增加,人们对频谱资源的需求越来越大,然而频谱资源日趋匮乏,尤其是传播特性较好的低端频段已经被划分殆尽。
这种预先分配、授权使用的频谱管理方式,使某些频段承载的业务量很大,而另一些频段却在大部分时间内没有用户使用,白白浪费了频谱资源。
美国Shared Spectrum公司在2004年1月到2005年8月间,对美国30~3 000 MHz频段的频谱使用情况调查后发现,该频段的平均使用率只有5.2%[1]。
通过频谱占用度的研究和测量,将有利于了解的频谱利用状况,为今后频谱分配政策的制订提供现实依据,同时为认知无线电技术等用于异构网络的下一代无线通信技术寻找可用频段。
频谱测量工作的进行需要简单、实用、高效的测量方法,在测量中结合各频段内已有的业务特性,设置合理的测量参数,制订有效的频谱测量方案,并对测量数据进行有效的分析。
合理地使用测量数据的分析结果,将为频谱管理人员提供有关频谱实际使用情况的信息,方便频谱管理人员指配频率,为主管部门制订认知无线电管理和频谱分配政策提供技术支撑。
1测量方案的研究在进行无线频谱测量前,针对具体的测量目的需要根据测量目标制订合理的测量方案,确定测量地点、使用设备、测量频段等相关工作的调研[2-4]。
实用文档完备的测量方案不仅有利于快速的开展测量工作,也会直接影响到测量结果的准确性。
1.1测量地点及时间的选择不同场景下,频谱的利用情况是不同的。
在IMT-Advanced的建议中,测量场景一般可划分为:乡村、郊区、城区、密集城区、热点地区5个典型的场景。
每个场景的无线电环境不同,测量时间也会有所不同。
在每个场景中测量地点的选取要保证足够的代表性,能真实反映此时此地频谱的利用情况。
一般来说,对于特定频段的小规模频谱测量工作,测量时间一般由测量的需求而定;在大规模的频谱测量工作时,考虑到测量结果需要能够准确地反映出在各个时间段的占用状况,需要大量的涵盖多个时间段的测量样本,因而需要长时间的连续测量,根据ITU-R 中SM.1536的建议[2],一般需要连续测量7天。
信号_频域分析实验报告(3篇)
第1篇一、实验目的1. 理解信号的频域分析方法及其在信号处理中的应用。
2. 掌握傅里叶变换的基本原理和计算方法。
3. 学习使用MATLAB进行信号的频域分析。
4. 分析不同信号在频域中的特性,理解频域分析在实际问题中的应用。
二、实验原理频域分析是信号处理中一种重要的分析方法,它将信号从时域转换到频域,从而揭示信号的频率结构。
傅里叶变换是频域分析的核心工具,它可以将任何信号分解为不同频率的正弦波和余弦波的线性组合。
三、实验内容及步骤1. 信号生成与傅里叶变换- 使用MATLAB生成一个简单的正弦波信号,频率为50Hz,采样频率为1000Hz。
- 对生成的正弦波信号进行傅里叶变换,得到其频谱图。
2. 频谱分析- 分析正弦波信号的频谱图,观察其频率成分和幅度分布。
- 改变正弦波信号的频率和幅度,观察频谱图的变化,验证傅里叶变换的性质。
3. 信号叠加- 将两个不同频率的正弦波信号叠加,生成一个复合信号。
- 对复合信号进行傅里叶变换,分析其频谱图,验证频谱叠加原理。
4. 窗函数- 使用不同类型的窗函数(如矩形窗、汉宁窗、汉明窗等)对信号进行截取,观察窗函数对频谱的影响。
- 分析不同窗函数的频率分辨率和旁瓣抑制能力。
5. 信号滤波- 设计一个低通滤波器,对信号进行滤波处理,观察滤波器对信号频谱的影响。
- 分析滤波器对信号时域和频域特性的影响。
6. MATLAB工具箱- 使用MATLAB信号处理工具箱中的函数,如`fft`、`ifft`、`filter`等,进行信号的频域分析。
- 学习MATLAB工具箱中的函数调用方法和参数设置。
四、实验结果与分析1. 正弦波信号的频谱分析实验结果显示,正弦波信号的频谱图只有一个峰值,位于50Hz处,说明信号只包含一个频率成分。
2. 信号叠加的频谱分析实验结果显示,复合信号的频谱图包含两个峰值,分别对应两个正弦波信号的频率。
验证了频谱叠加原理。
3. 窗函数对频谱的影响实验结果显示,不同类型的窗函数对频谱的影响不同。
信号分类及频谱分析
26
测试
技术
实例 2
周
? ? an
?
2 T0
T0 / 2 ? T0 / 2
x(t) cos
n?
0tdt
?
4 T0
T0 / 2 ( A ?
0
2A t) cos n?
T0
0tdt
A(? )
期 信
?
4A
n 2? 2
sin 2
n?
2
?
?? ?
4A
n 2? 2
?? 0
n ? 1,3,5,... n ? 2,4,6,...
A
2
4A
?2
号
的?
当n=1, a1
?
4A ?2
n=2,a2=0
频
4A
n=3,a3 ? 32? 2
n=4,a4=0
0 ?0
? (? )
4A 32? 2
3? 0
4A 52? 2
5? 0
4A 72? 2
7? 0 ?
谱 分
n=5, a5
?
4A
52? 2
…
0 ?0
3? 0
5? 0
7? 0
?
析
三角波的 A-ω 幅频和 θ -ω 相频图
4
测试 技术
2.2 信号的分类与描述
1
为深入了解信号的物理实质,将其进行分类研究是
测 非常必要的,从不同角度观察信号,可以将其分为:
试 信
1 按信号随时间的变化特征分类 --确定性信号与非确定性信号;
▼
号
基
2 按信号幅值随时间变化的连续性分类 --连续信号与离散信号;
▼
础
频谱的分析实验报告
一、实验目的1. 理解频谱分析的基本原理和方法;2. 掌握FFT(快速傅里叶变换)在频谱分析中的应用;3. 分析不同信号在时域和频域的特性;4. 学习利用MATLAB进行频谱分析。
二、实验原理频谱分析是信号处理中的重要手段,通过对信号的频谱进行分析,可以了解信号的频率成分、能量分布等信息。
傅里叶变换是频谱分析的核心,它可以将信号从时域转换为频域,揭示信号的频率特性。
FFT是一种高效的傅里叶变换算法,它可以将N点的DFT计算复杂度从O(N^2)降低到O(NlogN),在信号处理领域得到广泛应用。
三、实验内容1. 实验一:时域信号与频域信号的关系(1)利用MATLAB生成一个简单的正弦波信号,观察其时域波形和频谱;(2)改变正弦波的频率和幅度,观察时域波形和频谱的变化;(3)分析正弦波信号的频率成分和能量分布。
2. 实验二:利用FFT进行频谱分析(1)利用MATLAB生成一个含有多个频率成分的复合信号;(2)对复合信号进行FFT变换,观察其频谱;(3)分析复合信号的频率成分和能量分布;(4)对比不同FFT点数对频谱分析结果的影响。
3. 实验三:窗函数对频谱分析的影响(1)利用MATLAB生成一个矩形窗和汉宁窗,观察它们的时域波形;(2)对信号进行矩形窗和汉宁窗处理,分别进行FFT变换;(3)比较两种窗函数对频谱分析结果的影响。
四、实验结果与分析1. 实验一结果与分析实验结果显示,正弦波信号的时域波形为周期性的正弦波形,其频谱为离散的频率成分,频率为正弦波的频率。
改变正弦波的频率和幅度,时域波形和频谱相应地发生变化。
2. 实验二结果与分析实验结果显示,复合信号的频谱为多个频率成分的叠加,通过FFT变换可以清晰地观察到各个频率成分。
对比不同FFT点数对频谱分析结果的影响,FFT点数越多,频谱分辨率越高,但计算复杂度也随之增加。
3. 实验三结果与分析实验结果显示,矩形窗和汉宁窗的时域波形具有不同的形状,对信号进行窗函数处理可以降低边缘效应,提高频谱分析精度。
使用示波器进行信号的频谱分析
使用示波器进行信号的频谱分析频谱分析是一种用于研究信号频域特征的常见方法,它能够让我们了解信号中包含的各种频率成分。
而示波器是一种电子测量仪器,广泛应用于电路测试、信号显示和分析等领域。
在示波器中进行频谱分析,通常是采用快速傅里叶变换(FFT)算法。
1.准备工作首先,我们需要准备一台示波器,确保其具备进行FFT分析的功能。
同时,也需要一款支持FFT分析的信号源,可以是一个信号发生器或者其他能够产生信号的设备。
2.连接与设置将信号源与示波器连接,确保信号源输出的信号能够正常输入到示波器中。
在示波器菜单中选择FFT功能,并根据需要设置采样率和FFT点数。
采样率决定了FFT分析的频率范围,通常选择一个适当的采样率可以确保准确的频谱分析。
3.信号输入与观察将信号源的输出接入示波器的输入通道,信号源可以输出一个单一频率的正弦波,也可以输出复杂的信号。
通过观察示波器的显示,可以直观地观察到信号的时域波形。
在示波器的FFT选项中选择启用FFT功能,并设置FFT点数。
FFT点数决定了频谱的分辨率,一般选择更高的FFT点数可以提高频谱显示的清晰度和准确性。
然后,示波器会自动计算信号的频谱。
5.频谱结果分析当示波器计算完毕后,会显示出信号的频谱结果。
频谱结果通常以频率和幅度为坐标进行绘制。
频率表示信号中各个频率分量,而幅度表示该频率分量的能量或功率。
6.频谱分析应用通过频谱分析,我们可以得到信号中各个频率分量的强度信息。
这对于研究信号的特性、检测频率畸变、找出信号的谐波等应用非常有帮助。
在电子工程、通信工程、音频处理等领域中,频谱分析常常被用于信号分析、故障检测、设备调试等方面。
总结:使用示波器进行频谱分析(FFT分析),可以快速、准确地了解信号频域特征。
通过连接信号源和示波器,并进行设置,示波器会自动计算信号的频谱,并将结果以图形方式显示。
通过观察频谱,可以得到信号中各个频率分量的强度信息,进而进行信号分析、故障检测、设备调试等应用。
实验三用FFT对信号作频谱分析_实验报告
实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换(FFT)的原理和应用;2.学会使用FFT对信号进行频谱分析;3.掌握频谱分析的基本方法和实验操作。
二、实验原理离散傅里叶变换(FFT)是一种用来将时域信号转换为频域信号的数学工具。
其基本原理是将连续时间信号进行离散化,然后通过对离散信号进行傅里叶变换得到离散频域信号。
傅里叶变换(Fourier Transform)是一种将时域信号转换为频域信号的方法。
在信号处理中,经常需要对信号的频谱进行分析,以获取信号的频率分量信息。
傅里叶变换提供了一种数学方法,可以将时域信号转换为频域信号,实现频谱分析。
在频谱分析中,我们常常使用快速傅里叶变换(Fast Fourier Transform,FFT)算法进行离散信号的频谱计算。
FFT算法可以高效地计算出离散信号的频谱,由于计算复杂度低,广泛应用于信号处理和频谱分析的领域。
频谱分析的流程一般如下:1.采集或生成待分析的信号;2.对信号进行采样;3.对采样得到的信号进行窗函数处理,以改善频谱的分辨率和抑制信号泄漏;4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换;5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析;6.对频谱进行解释和分析。
三、实验内容实验所需材料和软件及设备:1.信号发生器或任意波形发生器;2.数字示波器;3.计算机。
实验步骤:1.连接信号发生器(或任意波形发生器)和示波器,通过信号发生器发送一个稳定的正弦波信号;2.调节信号频率、幅度和偏置,得到不同的信号;3.使用数字示波器对信号进行采样,得到离散时间信号;4.对采样得到的信号进行窗函数处理;5.对窗函数处理得到的信号进行FFT计算,得到频谱;6.使用软件将频谱进行幅度谱和相位谱的分析和显示。
四、实验结果与分析1.信号频谱分析结果如下图所示:(插入实验结果图)从频谱图中可以看出,信号主要集中在一些频率上,其他频率基本没有,表明信号主要由该频率成分组成。
使用示波器进行信号的频谱分析
使用示波器进行信号的频谱分析示波器是一种用于测量和分析电信号的仪器,它可以显示信号的波形、幅度和频率等信息。
其中,频谱分析是示波器最常用的功能之一,它可以将信号转换为频谱图,用于分析信号的频率成分和幅度分布。
频谱分析是一个重要的工具,它广泛应用于各个领域,包括通信、音频和视频处理、医学等。
在通信领域中,频谱分析可以用于调制解调、频率合成、频谱监测和频谱分配等方面;在音频和视频处理中,它可以用于音频和视频信号的编码和解码、滤波和均衡处理等;在医学领域,频谱分析可以用于生物电信号的监测和分析,如心电图和脑电图等。
示波器进行频谱分析的基本原理是将输入信号转换为频域信号,以显示信号中各个频率成分的幅度和相位信息。
其中,快速傅里叶变换(FFT)是最常用的频谱分析方法之一,它通过将时域信号转换为频域信号,可以得到信号的频谱信息。
在使用示波器进行频谱分析时,首先需要选择相应的输入信号源,并将信号接入示波器;然后,设置示波器的垂直和水平刻度,以确保所研究的信号在示波器屏幕上得到适当的显示;接下来,选择频谱分析模式,并设置采样率和适当的分辨率;最后,观察并分析频谱图,得出对信号频率成分和幅度分布的结论。
示波器进行频谱分析的结果主要有以下几个方面的信息:1.频谱图:频谱图是示波器显示的主要结果,它是将信号频谱信息以图像的形式呈现出来。
频谱图通常采用横轴表示频率,纵轴表示信号的幅度,不同频率成分的幅度用不同的颜色表示。
2.主要频率成分:频谱图可以清晰地显示信号的主要频率成分,这对于分析信号的特性和故障诊断非常有用。
通过观察频谱图,可以得出信号的主要频率、频率分布范围和幅度分布等信息。
3.杂散频率成分:频谱图还可以显示信号中的杂散频率成分,这些杂散频率成分可能是由于干扰、噪声或信号失真等造成的。
通过观察和分析杂散频率成分的幅度和分布,可以判断信号的质量和可靠性。
4.带宽和功率谱密度:频谱图还可以计算出信号的带宽和功率谱密度等重要参数。
