压电和电磁式蜂鸣器 有源和无源蜂鸣器区别
蜂鸣器简介
目录
一、蜂鸣器分类（工作原理、音源、外型） 二、蜂鸣器结构 三、蜂鸣器应用
四、蜂鸣器主要参数
一、蜂鸣器分类
蜂鸣器工作原理分类
蜂鸣器按工作原理主要分为两大类：压电式
蜂鸣器和电磁式蜂鸣器。 蜂鸣器在电路中用字母“H”或“HA”（旧标 准用“FM”、“LB”、“JD”等）表示。
蜂鸣器音源分类
2.电磁式蜂鸣器由振荡器、电磁线圈、磁铁、
ห้องสมุดไป่ตู้
振动膜片及外壳等组成
三、蜂鸣器的应用
蜂鸣器广泛应用于计算机、打印机、复印机、
报警器、电子玩具、汽车电子设备、电话机、 定时器等电子产品中作发声器件。
四、蜂鸣器主要参数
外观尺寸(MM) 2）工作电压(V) 3）工作频率(KHZ) 4）工作电流 (MA) 5）输出音压(DB)
有源电磁式蜂鸣器图片及曲线，
无源电磁式蜂鸣器图片及曲线，
蜂鸣器外型分类
引线式蜂鸣器，标准线长一般用150mm常 规AWG26#或28# 2. 插针式蜂鸣器 3. 贴片蜂鸣器
1.
二、蜂鸣器结构
1．压电式蜂鸣器主要由线路板、压电蜂鸣片、外 壳等组成。有的压电式蜂鸣器外壳上还装有发光二 极管。
蜂鸣器音源类型：分有源和无源两大类。 a)“有源”的蜂鸣器内部装有集成电路，不需音频驱动 电路，只要接通直流电源就能直接发出声响； b)“无源”只有外加音频驱动信号才能发出声响。
区
别 外形高度 引脚部位 电压 响声 有源蜂鸣器 高 黑胶封闭 高 连续发声 无源蜂鸣器 低 绿色电路板 低 响一次停一次
1)
蜂鸣器
• 按其驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路） 和无源蜂鸣器（外部驱动） • 两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源 蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两 种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种 是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。 Nhomakorabea•
由于这里要介绍两种驱动方式的方法，所以在设计模块系统中将 两种驱动方式做到一块，即程序里边不仅介绍了PWM输出口驱 动蜂鸣器的方法，还要介绍I/O 口驱动蜂鸣器的方法。所以，我 们将设计如下的一个系统来说明单片机对蜂鸣器的驱动：系统有 两个他激蜂鸣器，频率都为2000Hz，一个由I/O 口进行控制，另 一个由PWM 输出口进行控制；系统还有两个按键，一个按键为 PORT 按键，I/O 口控制的蜂鸣器不鸣叫时按一次按键I/O 口控制 的蜂鸣器鸣叫，再按一次停止鸣叫，另一个按键为PWM 按键， PWM 口控制的蜂鸣器不鸣叫时按一次按键PWM输出口控制的蜂 鸣器鸣叫，再按一次停止鸣叫。
•
续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感 应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压。 当反向电压高于元件的反向击穿电压时，会使元件如三极管、晶闸管等造成 损坏。续流二极管并联在线圈两端，当流过线圈中的电流消失时，线圈产生 的感应电动势通过二极管和线圈构成的回路做功而消耗掉，从而保护了电路 中的其它原件的安全。 续流二极管在电路中反向并联在继电器或电感线圈的 两端，当电感线圈断电时其两端的电动势并不立即消失，此时残余电动势通 过一个二极管释放，起这种作用的二极管叫续流二极管。其实还是个二极管 只不过它在这起续流作用而已，例如在继电器线圈两端反向接的那个二极管 或单向可控硅两端反向接的也都是。为什么要反向接个二极管呢？因为继电 器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的 时候存储大量的磁场。当控制继电器的三极管由导通变为截断时，线圈断电， 但是线圈里有磁场。这时将产生反向电动势，电压可高达1000v以上，很容 易击穿三极管或其他电路元件。这是由于二极管的接入正好和反向电动势方 向一致，把反向电势通过续流二极管以电流的形式中和掉，从而保护了其他 电路元器件，因此它一般是开关速度比较快的二极管，象可控硅电路一样， 因为可控硅一般当成一个触点开关来用。如果控制的是大电感负载，一样会 产生高压反电动势，原理和继电器一样的。续流二极管在显示器上也用到， 一般用在消磁继电器的线圈上。

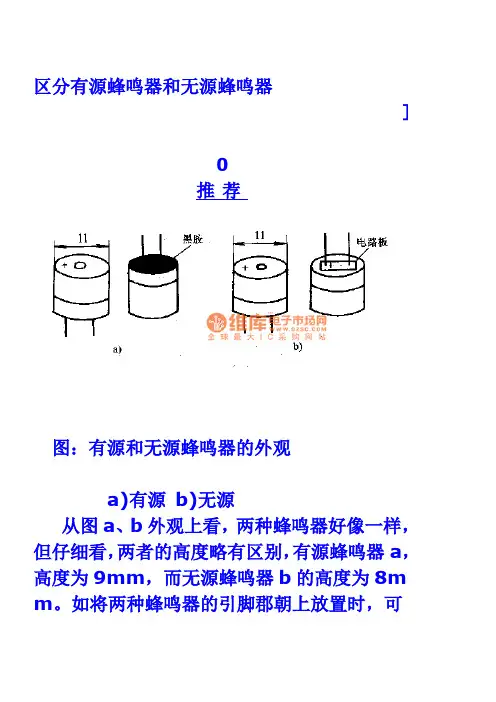

区分有源蜂鸣器和无源蜂鸣器
区分有源蜂鸣器和无源蜂鸣器
]
推荐
图：有源和无源蜂鸣器的外观
a)有源b)无源
从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8m m。
如将两种蜂鸣器的引脚郡朝上放置时，可
以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器"+"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
有源与无源蜂鸣器的介绍及识别
有源与无源蜂鸣器的介绍及识别（驱动/电路）一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
蜂鸣器的制作（１）制备电磁铁Ｍ:在长约6厘米的铁螺栓上绕100圈导线,线端留下5厘米作引线,用透明胶布把线圈粘好,以免线圈松开,再用胶布把它粘在一个盒子上,电磁铁就做好了.（２）制备弹片Ｐ：从铁罐头盒上剪下一条宽约２厘米的长铁片，弯成直角，把电磁铁的一条引线接在弹片上，再用胶布把弹片紧贴在木板上．（３）用曲别针做触头Ｑ，用书把曲别针垫高，用胶布粘牢，引出一条导线，如图连接好电路．（４）调节Ｍ与Ｐ之间的距离（通过移动盒子），使电磁铁能吸引弹片，调节触点与弹片之间的距离，使它们能恰好接触，通电后就可以听到蜂鸣声．有源蜂鸣器和无源蜂鸣器教你区分有源蜂鸣器和无源蜂鸣器现在市场上出售的一种小型蜂鸣器因其体积小(直径只有llmm)、重量轻、价格低、结构牢靠，而广泛地应用在各种需要发声的电器设备、电子制作和单片机等电路中。
有源蜂鸣器和无源蜂鸣器如何区别？
有源蜂鸣器和无源蜂鸣器如何区别？在学习和使用电子元器件时，蜂鸣器是我们常用到的一个元器件。
但在选择蜂鸣器时，我们会发现有源蜂鸣器和无源蜂鸣器，这两者之间有什么区别呢？本文将为大家介绍有源蜂鸣器和无源蜂鸣器的区别以及使用场景。
什么是有源蜂鸣器？有源蜂鸣器是指一种能自发发声的蜂鸣器，它的内部包括振动器和驱动电路。
与无源蜂鸣器不同，有源蜂鸣器只能适用于直流电源，无法使用交流电源。
它的音频输出一般分为单音和多音两种。
有源蜂鸣器可以通过正负极的极性连接来控制发声，另外还可以根据不同的信号进行控制，它的音质较好，音量较大，适合用于警告、提醒、报警等场合。
什么是无源蜂鸣器？无源蜂鸣器是指需要外部信号源才能发声的蜂鸣器，它一般由振动片和共振器组成。
无源蜂鸣器不能兼容直流电源和交流电源，一般需要使用外部电路或者芯片来驱动。
无源蜂鸣器有一个显著的特点就是音质较差，音量也相对较小，但是它的成本较低，易于寻找和使用。
无源蜂鸣器通常用于DIY项目、电子玩具、电路实验等场合。
有源蜂鸣器和无源蜂鸣器的区别1.工作原理不同：有源蜂鸣器内置电路，能实现自发发声，而无源蜂鸣器则需要外部信号源来驱动才能发声。
2.音质不同：由于其内置的电路和振动器的不同，有源蜂鸣器的音质较好，音量较大，而无源蜂鸣器的音质和音量均相对较差。
3.适用场景不同：由于其音质和音量的不同，有源蜂鸣器适合用于需要高音质和高音量的场景，如警告、提醒、报警功能等，而无源蜂鸣器适合用于成本较低、音效要求较低、使用范围广的场景，如DIY项目、电子玩具、电路实验等。
4.接线方式不同：由于其驱动方式的不同，有源蜂鸣器一般只需正负极的极性连接即可控制发声，而无源蜂鸣器则需要外部的信号源来驱动。
结语通过本文的介绍，大家对于有源蜂鸣器和无源蜂鸣器的区别应该有了更加深刻的认识。
在选择不同的蜂鸣器时，需要根据具体的需求以及使用场景来进行选择。
如果需要高音质、高音量的声音效果，可以选择有源蜂鸣器；如果音效要求不高且成本较低，可以选择无源蜂鸣器。
电磁式蜂鸣器和压电式蜂鸣器有什么区别？驱动方法一样吗？
电磁式蜂鸣器和压电式蜂鸣器有什么区别？驱动⽅法⼀样吗？
电磁式蜂鸣器的构造与动圈式扬声器差不多，其内部由永久磁铁、线圈及振膜三部分组成，这
种蜂鸣器的直流电阻很⼩，⼀般只有数⼗Ω，压电式蜂鸣器的构造很简单，就是⼀个压电陶瓷⽚
加⼀个助声腔组成的。
这种蜂鸣器的直流电阻极⼤，⼀般可达MΩ级。
上图为压电式蜂鸣器和电磁式蜂鸣器的外形。
图中⼤的蜂鸣器为压电式蜂鸣器，⼩的为电磁式
蜂鸣器。
由于这两种蜂鸣器的构造不太⼀样，故它们的驱动电路也不⼀样。
电磁式蜂鸣器分为有源蜂鸣器和⽆源蜂鸣器两种，前者⼯作时不需要⾳源，只要接⼊合适的直
流电压即可发出蜂鸣声，⽽对于电磁式的⽆源蜂鸣器，需要外接⾳频振荡器及驱动电路才能发
出蜂鸣声。
上图所⽰即为电磁式⽆源蜂鸣器的驱动电路。
⾳频振荡器输出的⾳频振荡信号（频
率⼀般为2KHz左右）通过R7加⾄9014三极管的基极，经该三极管放⼤后即可驱动蜂鸣器发出
蜂鸣声。
压电式蜂鸣器属于电压驱动型蜂鸣器，其⼯作电流⼩于电磁式蜂鸣器，但这种蜂鸣器需要较⾼
的驱动电压才能发出响亮的蜂鸣声，故驱动压电式蜂鸣器时，⼀般要加个升压变压器，将驱动
电压升⾼后再驱动压电式蜂鸣器⼯作。
上图电路就是⼀个简单的压电式蜂鸣器驱动电路，图中
的L为升压变压器，两个三极管接成复合管是为了提⾼管⼦的β。
若不需要压电式蜂鸣器发出响
亮的声⾳，亦可以省去升压变压器，只在压电式蜂鸣器两端并联⼀个mH级的电感，给蜂鸣器内
部的压电陶瓷⽚提供⼀个充放电通道即可。
蜂鸣器有源和无源用途
蜂鸣器有源和无源用途蜂鸣器是一种能够产生持续或间歇音频信号的设备。
根据其工作原理，蜂鸣器可以分为有源和无源两种类型。
下面我将分别介绍有源蜂鸣器和无源蜂鸣器的用途。
有源蜂鸣器是一种需要外部电源驱动的蜂鸣器。
它通常由电压振荡器、放大器和振膜等电子元件组成。
有源蜂鸣器有以下几种常见的用途。
第一，报警系统。
有源蜂鸣器可以发出高频、大声的音频信号，被广泛应用于各种报警系统中，比如火灾报警系统、安防报警系统等。
当检测到火灾、盗窃行为等紧急情况时，有源蜂鸣器会发出刺耳的警报声，提醒人们注意并采取相应的措施。
第二，电子设备。
有源蜂鸣器可以被用于电子设备中的音频提示功能，比方说在手机、电脑、电子钟、微波炉等电子设备中。
当手机接收到新消息或者电话时，有源蜂鸣器会发出提示音提醒用户。
在电子钟中，有源蜂鸣器可以发出钟声，告诉人们时间到了。
此外，有源蜂鸣器也可以在微波炉等家电中发出报警声，提醒用户烹饪完成。
第三，通信设备。
在通信设备中，有源蜂鸣器可以用来产生不同的提示音，比如手机的按键音、拨号音、接听声等。
有源蜂鸣器可以通过不同的音频信号来反馈用户的操作，使得用户能够更直观地了解设备的运作状态。
第四，汽车和交通工具。
有源蜂鸣器在汽车和交通工具中广泛应用。
比如，车辆的倒车提示音、转向灯提示音以及安全带未系提示音等都是由有源蜂鸣器发出的。
这些提示音可以提高驾驶者和其他道路使用者的安全意识，减少交通事故的发生。
与有源蜂鸣器不同，无源蜂鸣器是一种无需外部电源驱动的蜂鸣器。
它通常由铁芯线圈、振荡片等基础元件组成。
无源蜂鸣器由于其简单的结构和低功耗，适用于以下几个方面的应用。
首先，家用电子设备中的声音提示。
无源蜂鸣器在家用电子设备中被广泛应用，比如电饭锅、洗衣机、电热水壶等。
通过发出不同频率和音调的蜂鸣声，无源蜂鸣器可以提醒用户操作的状态，比如电饭锅完成烹饪，洗衣机程序结束等。
其次，个人消费电子产品。
无源蜂鸣器也被广泛应用于各类个人消费电子产品，比如闹钟、手表、电子游戏等。
蜂鸣器的介绍
蜂鸣器的介绍推荐一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
一、常规电磁蜂鸣器产品是如何工作的？无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
二、常规电磁无源蜂鸣器产品由哪些材料组成？三、常规压电蜂鸣器产品是如何工作的？压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
蜂鸣器的介绍
蜂鸣器的介绍 Prepared on 22 November 2020蜂鸣器的介绍一）蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
（二）蜂鸣器的结构原理1．压电式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（~15V直流工作电压）,多谐振荡器起振,输出~的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
2．电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
一、常规电磁蜂鸣器产品是如何工作的无源电磁蜂鸣器工作原理是：交流信号通过绕在支架上的线包在支架的芯柱上产生一交变的磁通，交变的磁通和磁环恒定磁通进行叠加，使钼片以给定的交流信号频率振动并配合共振腔发声。
产品的整个频率和声压的响应曲线与间隙值、钼片的固有振动频率（可粗略折射为小钼片的厚度）、外壳（亥姆霍兹共振声腔）频率、磁环的磁强漆包线的线径有直接关系。
二、常规电磁无源蜂鸣器产品由哪些材料组成三、常规压电蜂鸣器产品是如何工作的压电蜂鸣片是将高压极压化后的压电陶瓷片黏贴于振动金属片上。
当添加交流电压后,会因为压电效应,而生成机械变形伸展及收缩，利用此特性使金属片振动而发出声响1、周边支持方式-将蜂鸣片外径边缘固定于共振腔内，一般采无回授式蜂鸣片,而其蜂鸣片须与共振腔频率搭配,才会有较高的音压输出,并由外部振荡电路生成推动信号,使蜂鸣器发出声音.节点支持方式-将蜂鸣片固定于约与陶瓷片直径同尺寸的环形结构内。
蜂鸣器介绍
} delay(500); i++; } }
普中科技
单片机开发仪视频教程
void main() {
while(1) {
playmusic(); delay(100000); //延时大约100us 通过修改此延时时
beep=0; delay(10000); beep=1; delay(5000);
/*便于区分******/ delay(100000);
普中科技
单片机开发仪视频教程
生日快乐歌
#include "reg52.h" typedef unsigned int u16; typedef unsigned char u8;
蜂鸣器
1. 蜂鸣器பைடு நூலகம்绍 2. ULN2003介绍
普中科技
单片机开发仪视频教程
蜂鸣器简介
普中科技
单片机开发仪视频教程
有源蜂鸣器与无源蜂鸣器的区别：这里的源 不是电源，而是振荡源。
u8 code
SONG_LONG[]={9,3,12,12,12,24,9,3,12,12,12,24,9,3,12,12,12,12, 12,9,3,12,12,12,24,0}; //决定每个音符的演奏长短
sbit beep=P1^5;
普中科技
单片机开发仪视频教程
void delay(u16 i) {
while(i--); }
void playmusic(void) { u16 i,j,k;
while(SONG_LONG[i]!=0|| SONG_TONE[i]!=0) { for(j=0;j<SONG_LONG[i]*20;j++)
蜂鸣器解析有图有真相
蜂鸣器分为有源蜂鸣器与无源蜂鸣器，从外观上看两者区别不大，但细节上还是有一定区别的；
1、外观区别：
有源蜂鸣器除了引脚露出来之外，其余部分都是封闭的；
无源蜂鸣器的引脚面可以看到有绿色的电路板；
有图有真相，废话少说，上图。
图1 有源蜂鸣器
图2 无源蜂鸣器
2、功能区别
有源蜂鸣器直接加上额定电压就能持续发声（当然要同时满足电流要求），多用于声音提醒及报警应用；
无源蜂鸣器需要加上脉冲电压才能持续发声，多用于产生各样式的音频信号，比如演奏简单的音乐；
蜂鸣器需要的驱动电流比较高，所以一般不能用单片机IO口直接驱动，多用三极管的开关特性实现驱动电路。
压电和电磁式蜂鸣器的区别
压电蜂鸣器和电磁式蜂鸣器在组成上的区别前面我们对于压电蜂鸣器以及电磁式蜂鸣器的相关情况都已经分析过，那么对于这两者也都熟悉一些了，但是通常情况下我们会将两者放在一起作比较，因为确实它俩有相同之处，但是也有不同之处，下面就来分析一下。
首先压电蜂鸣器，它主要是由以下这些部件所组成的：1、压电蜂鸣器2、共鸣箱3、多谐振荡器4、阻抗匹配器5、外壳6、发光二极管那么我们都知道压电蜂鸣器主要是靠脉冲电流来作用于压电陶瓷上，从而使压电陶瓷振动发声，但是这种情况下声音是比较小的，所以我们就需要经常在一面加装助声腔，来提高声音，那么有些压电式蜂鸣器装发光二极管主要是区别于通电部分的线圈在永磁体构成的磁场中运动，带动和线圈粘在一起的音盘振动发声，音质比压电式的要好。
而电磁式蜂鸣器则是由以下这些部分所组成：1、振荡器2、电磁线圈3、磁铁4、振动膜片5、外壳那么当电磁式蜂鸣器在接通电源以后，振荡器所产生的音频信号电流就会通过电磁线圈，使得电磁线圈产生磁场，那么这时振动膜片就会在电磁线圈和磁铁的相互作用下，周期性地发生振动了。
那么通过上面的分析还是可以看出两者在组成上的区别，另外还能发现压电式蜂鸣器和电磁式蜂鸣器的发声特点也是不一样的蜂鸣器生产工艺流程图有源蜂鸣器和无源蜂鸣器的区别首先大家要了解有源和无源这里的“源”不是指电源，而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
这就是通过驱动原理来分别的方法。
然后我们再来看看外观上区别吧（如下图）从图a、b外观上看，两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。
如将两种蜂鸣器的引脚郡朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。
有源蜂鸣器与无源蜂鸣器的区别
有源蜂鸣器与无源蜂鸣器的区别有源（引脚长）无源（引脚长度相同）无源蜂鸣器的优点是：1、便宜；2、声音频率可控，可以做出“多来米发索拉西”的效果；3、在一些特例中，可以和LED复用一个控制口。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
有源蜂鸣器的优点是：程序控制方便区分：1、把蜂鸣器一脚朝天，如果电路板是黑色的表明是有缘的，如果电路板是绿色的表示无源的。
2、把万用表调到欧姆挡RX1位，用黑表笔接蜂鸣器的正极，慢慢触碰，如果发出咔咔生，电阻组织为8Ω或16Ω表示无源蜂鸣，如果发出持续的声音，表示有源！现在很常用的是一种有源蜂鸣器，内部有振荡、驱动电路。
加电源就可以响，你所说的估计就是那种。
优点是用起来省事，缺点是频率固定了，就只一个单音。
有源蜂鸣器和无源蜂鸣器的差别主要差别为：有源蜂鸣器和无源蜂鸣器的根本区别是产品对输入信号的要求不一样；有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。
因为蜂鸣器内部有一简单的振荡电路，能将恒定的直流电转化成一定频率的脉冲信号，从面实出磁场交变，带动钼片振动发音。
但是在某些有源蜂鸣器在特定的交流信号下也可以工作，只是对交流信号的电压和频率要求很高，此种工作方式一般不采用。
而无源蜂鸣器没有内部驱动电路，有些公司和工厂称为讯响器，国标中称为声响器。
无源蜂鸣器工作的理想信号方波。
如果给预直流信号蜂鸣器是不响应的，因为磁路恒定，钼片不能振动发音。
实例中，把驱动方式给为交流驱动（PWM输出）控制，频率选为5kHz。
在实际使用蜂鸣器时，区分是有源还是无源蜂鸣器，电磁式还是压电式。
对于后者，他们的区别是：电磁无源蜂鸣属于感性负载器件，理想输入是正向方波通常记作：VO-P。
压无源蜂鸣属于容性负载器件，理想输入是双向方波通常记作：VP-P。
但是如果IC是反向器4049等，取一非门的输入和输出接蜂鸣器也是很理想的，只是有时IC的输出功率太小，声音达不到预期要求。
蜂鸣器知识点归纳总结
蜂鸣器知识点归纳总结一、有源蜂鸣器有源蜂鸣器是一种需要外部驱动电路才能正常工作的蜂鸣器。
它通常包含振膜、震动器和控制电路等组成部分。
有源蜂鸣器在工作时需要外部信号驱动，通过载波信号或者数字信号使得振膜产生振动，从而发出清脆的声音。
有源蜂鸣器的优点是音量可调、音色丰富、适用范围广泛，常用于需要发出声音信号的场合，如家电产品、手机、电子玩具等。
有源蜂鸣器的原理是通过外部电路控制振膜的振动频率和幅度，从而使其发出特定频率和音调的声音。
它的控制电路通常由振荡器、放大器和滤波器等组成，通过调节这些部件的参数可以改变蜂鸣器的音量和音调。
有源蜂鸣器的工作电压一般在3V~24V之间，工作电流在10mA~100mA之间，因此需要外部电源供电。
二、无源蜂鸣器无源蜂鸣器是一种不需要外部驱动电路就能发出声音的蜂鸣器。
它通常包含振膜、震动器和共振腔等组成部分。
无源蜂鸣器在工作时通过内部振动元件产生声音，不需要外部驱动信号。
无源蜂鸣器的优点是结构简单、功耗低、使用方便，常用于需要发出简单声音信号的场合，如门铃、火灾报警器、汽车倒车雷达等。
无源蜂鸣器的原理是通过共振腔的共振效应产生声音，它的振动频率和音调由共振腔的结构和材料决定。
因此，无源蜂鸣器的音调通常比较单一，难以调节。
无源蜂鸣器的工作电压一般在3V~12V之间，工作电流在10mA~50mA之间，因此也需要外部电源供电。
总结，有源蜂鸣器和无源蜂鸣器是常见的两种蜂鸣器类型，它们在工作原理、结构特点和适用场合上有所区别。
有源蜂鸣器需要外部驱动电路才能发出声音，音量和音调可调，适用于多种场合；无源蜂鸣器不需要外部驱动信号就能发出声音，音色单一，适用于简单场合。
在选择蜂鸣器时，需要根据具体的使用需求和电路条件来确定合适的类型和参数。
蜂鸣器
蜂鸣器一.定义蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”“LB”、“JD”、等）表示。
二.蜂鸣器的分类：1、按其驱动方式的原理分，可分为：有源蜂鸣器（内含驱动线路，也叫自激式蜂鸣器）和无源蜂鸣器（外部驱动，也叫他激式蜂鸣器）；注意：这里的“源”不是指电源，而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫；而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K-5K的方波去驱动它。
上图a是有源蜂鸣器、b是无源蜂鸣器。
有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
进一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器"-"引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
无源蜂鸣器的优点是：1、便宜；2、声音频率可控，可以做出“多来米发索拉西”的效果。
3、在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便。
2、按构造方式的不同，可分为：电磁式蜂鸣器和压电式蜂鸣器；电磁式蜂鸣器：电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
主要是利用通电导体会产生磁场的特性，用一个固定的永久磁铁与通电导体产生磁力推动固定在线圈上的鼓膜。
压电式蜂鸣器：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
电磁式蜂鸣器和压电式蜂鸣器的区别以及驱动方法
电磁式蜂鸣器和压电式蜂鸣器的区别以及驱动方法蜂鸣器是设计电子产品时比较常用的发声元器件，根据工作原理的不同，可以分为电磁式蜂鸣器和压电式蜂鸣器。
在开发板、实验板上常用的蜂鸣器为电磁式蜂鸣器。
这两者最大的区别在于工作原理。
下面详细介绍其工作原理。
1 电磁式蜂鸣器的工作原理电磁式蜂鸣器是由线圈和金属膜片构成的，在线圈两端加上合适的电压之后，电流流过线圈会在产生磁场，磁场使金属膜片发生形变。
如果提供变化的电流的话，那么蜂鸣器就会发出声音。
电池式蜂鸣器根据内部是否有震荡源，又可以分为有源蜂鸣器和无源蜂鸣器。
有源蜂鸣器内部具有震荡源，只需要在线圈两端加上合适的电压就可以；而无源蜂鸣器内部没有震荡源，所以需要在外部用方波来驱动，改变方波频率可以改变声音。
2 压电式蜂鸣器的工作原理压电式蜂鸣器是利用压电效应来工作的，蜂鸣器主要由压电陶瓷和金属膜片构成的。
挡在压电陶瓷上通电以后，压电陶瓷会发生变化，驱动金属膜片发生形变，电压去掉后金属膜片又恢复原来的形变。
所以只需要在压电陶瓷两端加上变化的电压就可以使蜂鸣器发声。
超声波器件也是用这种原理来实现的。
3 两者的区别电磁式蜂鸣器和压电式蜂鸣器在结构上的主要区别是线圈和压电陶瓷。
电磁式蜂鸣器因为线圈的存在，在线圈通断瞬间会产生尖峰，这会影响音质效果；而压电式蜂鸣器没有线圈，所以也不会存在尖峰脉冲的影响。
另外，压电式蜂鸣器的声音分贝与电压成正比，而且电压等级一般高于电磁式蜂鸣器。
4 两者的驱动方式两者的驱动方式基本差不多，都可以使用三极管来驱动，对于无源式蜂鸣器而言，在驱动的时候需要加续流二极管，而有源蜂鸣器、压电蜂鸣器则不必要。
驱动电路如下图所示。
通过方波频率的改变可以改变声音的音色。
蜂鸣器的分类
蜂鸣器的分类
蜂鸣器是一种常见的电子元件，它可以通过电流的变化发出声音。
根
据不同的工作原理和使用场景，蜂鸣器可以分为多种类型。
1. 有源蜂鸣器
有源蜂鸣器也称为振荡器式蜂鸣器，它是一种内置振荡电路的声音发
生器。
有源蜂鸣器通常需要外接直流电源才能正常工作，其发声频率、音量和持续时间都可以通过控制外部电路来实现。
有源蜂鸣器通常使
用在需要长时间持续发声的场合，例如警报系统、门铃等。
2. 无源蜂鸣器
无源蜂鸣器也称为压电式蜂鸣器，它是一种利用压电效应产生声音的
元件。
无源蜂鸣器本身不带任何振荡电路，只需要接入交流信号即可
产生声音。
由于其结构简单、功耗低、体积小等特点，无源蜂鸣器广
泛应用于各种小型设备中，例如计时器、手表、玩具等。
3. 机械式蜂鸣器
机械式蜂鸣器是一种通过机械振动产生声音的元件。
机械式蜂鸣器通
常由一个铁片和一个弹簧组成，当电流通过铁片时，弹簧会产生振动，从而发出声音。
由于其结构简单、成本低廉等特点，机械式蜂鸣器被
广泛应用于汽车警报、火灾警报等场合。
4. 电子式蜂鸣器
电子式蜂鸣器是一种基于半导体技术的声音发生器。
它通常由一个多
谐振荡电路和一个驱动电路组成，可以产生多种不同频率的声音。
电
子式蜂鸣器结构简单、功耗低、响度高等特点使其被广泛应用于各种
电子设备中，例如手机、电视机、计算机等。
总之，蜂鸣器是一种非常重要的声音发生器，在各个领域都有着广泛
的应用。
不同类型的蜂鸣器具有不同的特点和优缺点，在选择时需要
根据具体需求进行考虑。
蜂鸣器的分类
蜂鸣器的分类蜂鸣器是一种可以发出蜂鸣声的电子元件，常用于警报、提醒和信号传输等场合。
根据其工作原理和应用范围的不同，蜂鸣器可以分为以下几类。
一、压电蜂鸣器压电蜂鸣器是一种利用压电效应产生声音的蜂鸣器。
它由压电陶瓷材料和金属薄膜组成，当外加电压改变压电陶瓷材料的尺寸时，金属薄膜产生弹性变形，从而产生声音。
压电蜂鸣器具有体积小、功耗低、音质清晰等优点，广泛应用于家电、电子钟、汽车等领域。
二、磁性蜂鸣器磁性蜂鸣器是一种利用电磁效应产生声音的蜂鸣器。
它由线圈和振动片组成，当外加电流通过线圈时，产生的磁场使振动片受到吸引力或排斥力，从而产生声音。
磁性蜂鸣器具有音量大、音质浑厚等特点，常用于警报器、汽车喇叭等场合。
三、电动蜂鸣器电动蜂鸣器是一种利用电机转动产生声音的蜂鸣器。
它由电机和带有不规则齿轮的震动片组成，当电机转动时，齿轮不规则地撞击震动片，从而产生声音。
电动蜂鸣器具有音量大、音调可调等特点，常用于电子琴、玩具等场合。
四、无源蜂鸣器无源蜂鸣器是一种不需要外部电源直接发声的蜂鸣器。
它由共振腔、震动片和负载电阻组成，当电流通过负载电阻时，震动片受到激励而产生声音。
无源蜂鸣器具有结构简单、成本低等优点，常用于家电、电子设备等场合。
五、声光蜂鸣器声光蜂鸣器是一种集蜂鸣器和发光二极管于一体的多功能器件。
它可以同时发出声音和发光信号，用于警报、提示和指示等场合。
声光蜂鸣器具有多种声音和闪烁模式可选，常用于安防系统、电子设备等领域。
六、多音蜂鸣器多音蜂鸣器是一种可以发出多种音调的蜂鸣器。
它通过改变电压频率或波形来改变音调，常用于音乐合成、语音提示等场合。
多音蜂鸣器具有音色丰富、可编程性强等特点，广泛应用于电子琴、键盘乐器等领域。
蜂鸣器根据其工作原理和应用范围的不同，可以分为压电蜂鸣器、磁性蜂鸣器、电动蜂鸣器、无源蜂鸣器、声光蜂鸣器和多音蜂鸣器等几类。
每种类型的蜂鸣器都有其独特的特点和应用领域，通过合理选择和使用，可以满足不同场合对声音提示的需求。
压电和电磁式蜂鸣器 有源和无源蜂鸣器区别
一．压电蜂鸣器和电磁式蜂鸣器有什么区别呢？
蜂鸣器分为压电式及电磁式的二大类：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
它是以压电陶瓷的压电效应，来带动金属片的振动而发声；电磁式的蜂鸣器，则是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回。
故压电式蜂鸣器是以方波来驱动，电磁式是1/2方波驱动，压电式蜂鸣器需要比较高的电压才能有足够的音压,一般建议为9V以上。
压电的有些规格，可以达到120dB以上，较大尺寸的也很容易达到100dB。
电磁式蜂鸣器:用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，而在相同的尺寸时，电磁式的蜂鸣器，响应频率可以做的比较低；电磁式蜂鸣器的音压一般最多到90dB.机械式蜂鸣器是电磁式蜂鸣器中的一个小类别。
二．有源蜂鸣器和无源蜂鸣器区别：
“有源”是指蜂鸣器本身内含驱动了，直接给它一定的电压就可以响；“无源”是需要靠外部的驱动才可以响的。
注意，这里的“源”
HCFA -- SJG
不是指电源。
而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
无源蜂鸣器的优点是：1。
便宜，2。
声音频率可控，可以做出“多来米发索拉西”的效果。
3。
在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便。
HCFA -- SJG。
蜂鸣器知识汇总
知识汇总1)蜂鸣器的介绍1．蜂鸣器的作用蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。
2．蜂鸣器的分类蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
3．蜂鸣器的电路图形符号蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“LB”、“JD”等）表示。
2)蜂鸣器的分类蜂鸣器根据结构不同分为压电式蜂鸣器和电磁式蜂鸣器；无论是压电式蜂鸣器还是电磁式蜂鸣器，都有有源和无源的区分，其中，“有源”是指蜂鸣器本身内含驱动了，直接给它一定的电压就可以响；“无源”是需要靠外部的驱动才可以响的1.蜂鸣器的结构原理压电式蜂鸣器：以压电陶瓷的压电效应，来带动金属片的振动而发声，主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
有的压电式蜂鸣器外壳上还装有发光二极管。
多谐振荡器由晶体管或集成电路构成。
当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。
压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。
在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。
压电式蜂鸣器需要比较高的电压才能有足够的音压,一般建议为9V以上。
压电的有些规格，可以达到120dB以上，较大尺寸的也很容易达到100dB电磁式蜂鸣器：用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回，由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。
振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。
用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，2.有源蜂鸣器和无源蜂鸣器有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声，有源蜂鸣器工作的理想信号是直流电，通常标示为VDC、VDD等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．压电蜂鸣器和电磁式蜂鸣器有什么区别呢？
蜂鸣器分为压电式及电磁式的二大类：压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
它是以压电陶瓷的压电效应，来带动金属片的振动而发声；电磁式的蜂鸣器，则是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回。
故压电式蜂鸣器是以方波来驱动，电磁式是1/2方波驱动，压电式蜂鸣器需要比较高的电压才能有足够的音压,一般建议为9V以上。
压电的有些规格，可以达到120dB以上，较大尺寸的也很容易达到100dB。
电磁式蜂鸣器:用1.5V就可以发出85dB以上的音压了，唯消耗电流会大大的高于压电式蜂鸣器，而在相同的尺寸时，电磁式的蜂鸣器，响应频率可以做的比较低；电磁式蜂鸣器的音压一般最多到90dB.机械式蜂鸣器是电磁式蜂鸣器中的一个小类别。
二．有源蜂鸣器和无源蜂鸣器区别：
“有源”是指蜂鸣器本身内含驱动了，直接给它一定的电压就可以响；“无源”是需要靠外部的驱动才可以响的。
注意，这里的“源”
HCFA -- SJG
不是指电源。
而是指震荡源。
也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。
必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
无源蜂鸣器的优点是：1。
便宜，2。
声音频率可控，可以做出“多来米发索拉西”的效果。
3。
在一些特例中，可以和LED复用一个控制口有源蜂鸣器的优点是：程序控制方便。
HCFA -- SJG。
