北邮数字电路综合实验报告——交通灯控制器的VHDL实现
VHDL报告

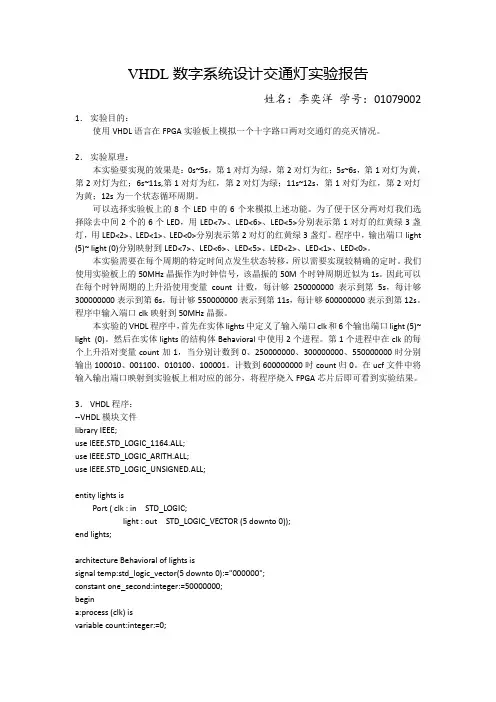

VHDL数字系统设计交通灯实验报告姓名:李奕洋学号:010790021.实验目的:使用VHDL语言在FPGA实验板上模拟一个十字路口两对交通灯的亮灭情况。
2.实验原理:本实验要实现的效果是:0s~5s,第1对灯为绿,第2对灯为红;5s~6s,第1对灯为黄,第2对灯为红;6s~11s,第1对灯为红,第2对灯为绿;11s~12s,第1对灯为红,第2对灯为黄;12s为一个状态循环周期。
可以选择实验板上的8个LED中的6个来模拟上述功能。
为了便于区分两对灯我们选择除去中间2个的6个LED,用LED<7>、LED<6>、LED<5>分别表示第1对灯的红黄绿3盏灯,用LED<2>、LED<1>、LED<0>分别表示第2对灯的红黄绿3盏灯。
程序中,输出端口light (5)~ light (0)分别映射到LED<7>、LED<6>、LED<5>、LED<2>、LED<1>、LED<0>。
本实验需要在每个周期的特定时间点发生状态转移,所以需要实现较精确的定时。
我们使用实验板上的50MHz晶振作为时钟信号,该晶振的50M个时钟周期近似为1s。
因此可以在每个时钟周期的上升沿使用变量count计数,每计够250000000表示到第5s,每计够300000000表示到第6s,每计够550000000表示到第11s,每计够600000000表示到第12s。
程序中输入端口clk映射到50MHz晶振。
本实验的VHDL程序中,首先在实体lights中定义了输入端口clk和6个输出端口light (5)~ light (0)。
然后在实体lights的结构体Behavioral中使用2个进程。
第1个进程中在clk的每个上升沿对变量count加1,当分别计数到0、250000000、300000000、550000000时分别输出100010、001100、010100、100001。

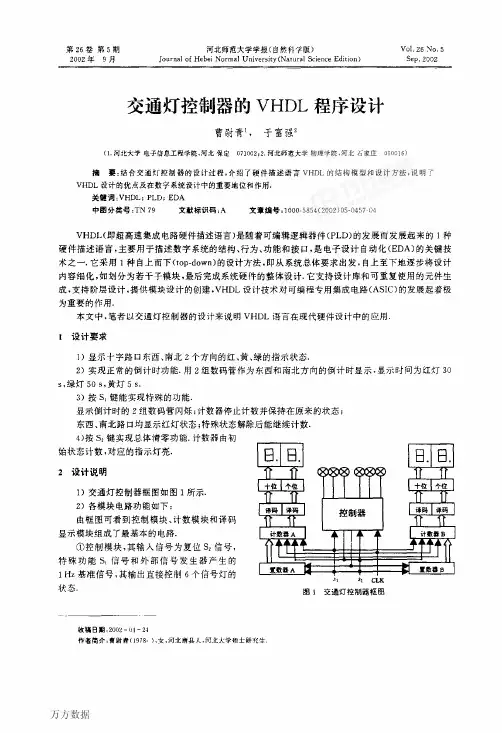

交通灯控制器的VHDL程序设计
