版公路隧道工程监控量测实施方案细则
版公路隧道工程监控量测实施方案细则一、工程概况这条隧道，它穿越山岭，横跨两地，全长5.2公里，堪称版公路的重要枢纽。
隧道所处的地质条件复杂，岩层多变，地下水流丰富，施工难度和安全风险都相当高。
因此，为了确保工程质量和安全，我们制定了这套监控量测实施方案。
二、监控量测目的监控量测的目的，简单来说，就是实时掌握隧道施工过程中的各种变化，如围岩稳定性、地表沉降、地下水位等，从而确保施工安全，预防事故发生，保障工程顺利进行。
三、监控量测内容1.围岩稳定性监测：通过在隧道内布设位移计、收敛计等设备，实时监测围岩的变形情况，判断其稳定性。
2.地表沉降监测：在隧道上方地表布设水准点，定期进行水准测量，掌握地表沉降情况。
3.地下水位监测：在隧道周边布设水位观测井，实时监测地下水位变化，预防涌水事故。
4.支撑结构监测：对隧道内的钢拱架、喷射混凝土等支撑结构进行应力、位移等参数的监测，确保其受力合理、稳定可靠。
5.环境监测：对隧道内的空气质量、温度、湿度等环境参数进行监测，确保施工环境达标。
四、监控量测方法1.仪器监测：采用高精度仪器进行监测，如全站仪、水准仪、位移计等，确保数据准确可靠。
2.人工监测：在仪器监测的基础上，增加人工巡查，对隧道内外的异常情况进行及时发现、及时处理。
3.数据分析：对监测数据进行分析，采用统计学、力学等分析方法，预测隧道施工过程中的潜在风险。
五、监控量测流程1.施工前准备：布设监测点，安装监测设备，检查设备运行情况。
2.施工过程中监测：按照监测计划，定期进行数据采集、分析、预警。
3.数据反馈：将监测数据及时反馈给施工方，指导施工调整。
4.应急处置：对监测数据异常情况进行应急处置，确保施工安全。
六、监控量测保障措施1.建立健全组织机构：成立专门的监控量测小组，明确责任分工，确保监控量测工作的顺利进行。
2.培训专业人才：对监控量测人员进行专业培训，提高其业务水平。
3.完善管理制度：建立健全监控量测管理制度，确保监控量测工作的规范化和制度化。

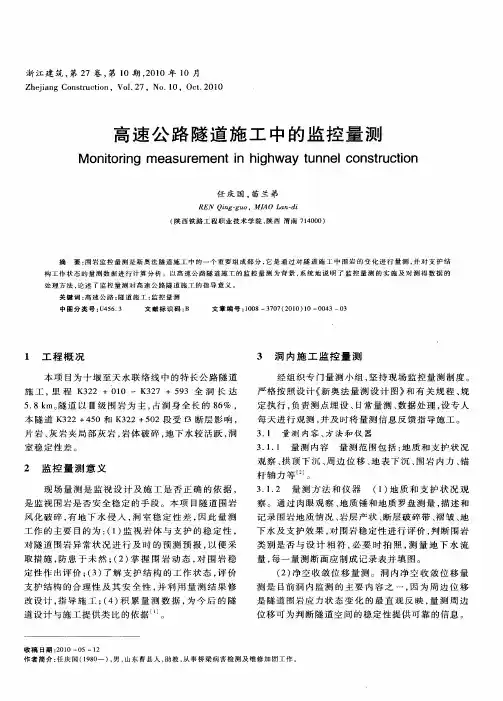

高速公路隧道施工中的监控量测
１ 工 程 概 况
本 项 目为 十堰 至 天水 联络 线 中的 特长 公路 隧 道
施 工 ， 程 Ｋ３ ２ ＋ ０ ０ 一 Ｋ３ ７ ＋ ５ ３ 全 洞 长 达 里 ２ １ ２ ９
３ 洞 内 施 工 监 控 量 测
经 组 织专 门量 测小 组 ， 坚持 现场 监 控量 测制 度 。 严 格按 照设 计 《 新奥 法 量测 设 计 图 》 和有 关 规 程 、 规 定 执行 ， 责测 点埋 设 、 负 日常量测 、 据处 理 ， 专 人 数 设
每 天进 行 观测 ， 及 时将 量 测信 息反 馈 指导施 工 。 并
３ １ 量 测 内容 、 法 和 仪 器 ． 方
５ ８ｋ 隧道 以 Ⅲ级 围岩 为 主 ， ． ｍ。 占洞 身全 长 的 ８ ％ ， ６
本 隧 道 Ｋ ２ ４ ０和 Ｋ ２ ５ ２段 受 ｆ 层 影 响 ， ３ ２＋ ５ ３ ２＋ ０ ３断
Ｈ ＜１ ｌ时 ， ５ｎ Ｓ＝５ ｍ； ５ｍ ＜Ｈ ＜３ 时 ， １ ０ｍ Ｓ＝１ ０ ｍ。
划， 表 Ｉ 见 。仪 器 采 用 Ｓ 一 ＷＪ Ⅱ型 隧 道 周 边 位 移 收
观察 、 拱顶 下沉 、 边 位 移 、 表 下 沉 、 周 地 围岩 内力 、 锚 杆轴 力 等 。
３ １ ２ 量 测 方 法 和 仪 器 （ ） 质 和 支 护 状 况 观 ． ． １地 察 。 通 过 肉 眼 观 察 、 质 锤 和 地 质 罗 盘 测 量 ， 述 和 地 描
构 工 作状 态 的 量 测 数 据 进 行 计 算 分 析 。 以高 速 公 路 隧 道施 工 的监 控 量 测 为 背 景 ， 系统 地 说 明 了 监 控 量 测 的 实 施 及 对 测 得 数 据 的
处理方法 ， 述了监控量测对高速公路隧道施工 的指导意义。 论
公路隧道监控量测技术方案
隧道监控量测技术方案目录一、工作目标和范围 (1)1.1概述 (1)1.2监测工作目标 (1)1.3监测工作范围 (2)二、施工监控量测方案 (2)2.1设计思路 (2)2.1.1第三方监控量测的依据 (3)2.1.2第三方监控量测的重点 (3)2.1.3第三方监控量测的实施 (4)2.2隧道隧址区工程概况 (4)2.3隧道施工第三方监控量测方案设计 (7)2.3.1隧道监控量测设计原则 (8)2.3.2监控量测内容及测点布置 (8)2.3.3监测原理及方法 (47)2.3.4监测频率 (52)2.3.5测读技术要求 (52)2.3.6监测项目的控制基准及管理基准 (53)2.3.7监测结果的处理 (55)2.3.8监测过程组织管理 (56)三、主要分项监控量测工艺框图 (57)四、监控量测总体计划 (59)4.1监控量测工作的进度计划 (59)4.2质量保证措施 (60)隧道监控量测技术方案一、工作目标和范围1.1概述隧道起点位于北碚区静观镇西山村，终点位于合川区清平镇桃李园村。
隧道沿线存有煤矿采空区、瓦斯、瓦斯段落的腐蚀性地下水、岩溶及断层破碎带等不良地质，因此为确保隧道安全施工，有必要在施工过程中实施监控量测措施。
隧道的施工过程具有工序多、内容复杂、相互交叉、隐蔽性强等特点，所以如何加强现场监控量测，确保隧道施工安全，已成为隧道施工过程中的一个突出问题。
由此，施工各阶段的监控量测也就成为了隧道施工过程的核心问题。
从设计思路上讲，在隧道施工过程中，应坚持把“对存在的安全隐患具有前瞻性和预见性，及时发现隐患，预测和防止安全事故的发生”作为主线，从监测围岩与支护的变形和应力、了解隧道围岩与支护的受力状态与变形特征、判断围岩的稳定性、判断支护结构的合理性与稳定性这四方面着手，从而确保整个施工过程安全。
1.2监测工作目标通过施工现场巡查和监控量测，迅速准确地获得第一手实际观察和量测资料，在对这些数据资料处理分析和对现场施工观测分析的基础上，实现对隧道第三方监控量测和施工技术咨询，提供可靠、准确的安全控制、进度控制和投资控制在内的“三控”技术咨询服务。
