KV电缆中间接头制作工艺讲解
10KV高压电缆中间头制作过程
10KV高压电缆中间头制作过程制作10KV高压电缆中间头的过程包括以下几个步骤：1.材料准备：准备主要材料，包括绝缘套管、电缆接头、接头套管、绝缘子、半导体材料、绝缘接地支架等。
确保材料的质量和完整性。
2.高压电缆准备：首先需要将两根高压电缆的外绝缘层、绝缘层和半导体层剥离，露出裸露的金属导体。
然后根据电缆接头尺寸，截取合适长度的电缆。
3.清洁处理：清洁电缆的裸露导体和绝缘层，确保其表面无杂质、油污和水分。
使用清洁剂或洗涤剂擦拭电缆表面，以提高接头的粘接性能。
4.安装电缆接头：将电缆接头插入电缆末端，将导体与接头的导体连接器相连接。
通过拧紧螺母，确保导体与接头的良好接触。
然后将半导体材料缠绕在导体和接头之间，提高电缆的绝缘性能。
5.安装绝缘子和接头套管：将绝缘子插入接头的绝缘子插槽中，使其与电缆的绝缘层完全贴合。
然后将接头套管套在接头上方，保护绝缘子和接头不受机械损伤。
6.安装绝缘接地支架：将绝缘接地支架安装在电缆的绝缘层上方。
绝缘接地支架可以提供绝缘子的电气接地保护，减少电缆绝缘层外部的电磁干扰。
7.绝缘填充：在接头套管内填充绝缘填充物，以提高电缆连接处的绝缘性能。
绝缘填充物可以填充空隙，防止水分和气体进入电缆接头。
8.密封防护：用绝缘套管将整个接头密封起来，以保护接头免受机械和环境的损害。
绝缘套管可以使用热缩管或绝缘胶带等材料。
9.检测和测试：对制作好的10KV高压电缆中间头进行检测和测试。
通过高压测试、绝缘电阻测试和局部放电测试等方式，确保电缆连接处的安全性和可靠性。
10.安装完成：经过检测和测试合格后，将制作好的10KV高压电缆中间头安装在需要连接的两根电缆的连接处。
通过紧固螺母，确保连接牢固。
以上就是10KV高压电缆中间头的制作过程。
制作过程需要严格遵循工艺要求和操作规程，以确保制作出质量可靠的电缆中间头。
制作时还需要采取相应的安全措施，确保人身安全。
10kV电缆中间接头制作工艺标准+10KV高压电缆头冷缩工艺
10kV电缆中间接头制作工艺标准预览：10kV交联聚乙烯绝缘电缆热缩接头制作工艺标准1 1 范围本工艺标准适用于一般工业与民用建筑电气安装工程10（6）kV交联聚乙烯绝缘电力电缆热缩中间接头制作。
2 2 施工准备2.1 设备及材料要求：2.1.1 主要材料：电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2 辅助材料：焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
2.2 2.2 主要机具：喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3 作业条件：2.3.1 电缆敷设完毕，绝缘电阻测试合格。
2.3.2 作业场所环境温度0℃以上，相对湿度70%以下，严禁在雨、雾、风天气中施工。
2.3.3 施工现场要干净、宽敞、光线充足。
施工现场应备有220V交流电源。
2.3.4 室外施工时，应搭设临时帐蓬。
3 操作工艺3.1 工艺流程：设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2 设备点件检查。
开箱检查实物是否符合装箱单上的数量，外观有无异常现象。
3.3 剥除电缆护层（图2-28）：图2-283.3.1 调直电缆：将电缆留适当余度后放平，在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm，在中间作中心标线，作为接头中心。
3.3.2 剥外护层及铠装：从中心标线开始在两根电缆上分别量取800mm、500mm，剥除外护层；距断口50mm 的铠装上用铜丝绑扎三圈或用铠装带卡好，用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕，深度为钢带厚度1/2，再用改锥将钢带尖撬起，然后用克丝钳夹紧将钢带剥除。
3.3.3 剥内护层：从铠装断口量取20mm内护层，其余内护层剥除，并摘除填充物。
3.3.4 锯芯线、对正芯线，在中心点处锯断。
10kv电缆中间接头热缩制作工艺标准
10kv电缆中间接头热缩制作工艺标准摘要：1.10kv电缆中间接头热缩制作的意义和重要性2.10kv电缆中间接头热缩制作的工艺流程3.10kv电缆中间接头热缩制作的关键步骤和注意事项4.10kv电缆中间接头热缩制作的实用性和应用价值正文：在我们国家的电力系统中，10kv电缆线路起着至关重要的作用。
然而，电缆线路在长期运行过程中，由于外部环境和内部因素的影响，可能会出现故障。
为了保证电力系统的稳定运行，我们需要对电缆线路进行定期维护和修复。
其中，10kv电缆中间接头热缩制作是一项关键的技术环节。
10kv电缆中间接头热缩制作的意义和重要性不言而喻。
首先，它能有效提高电缆线路的可靠性和安全性。
通过接头热缩制作，可以减小电缆接头的电阻，降低电缆线路的损耗，延长电缆的使用寿命。
其次，接头热缩制作有助于降低故障率。
在接头处采用热缩技术，可以提高接头的密封性能，防止水分、灰尘和其他有害物质侵入，从而降低故障发生的可能性。
接下来，我们来了解一下10kv电缆中间接头热缩制作的工艺流程。
首先，准备工作。
清理接头部位的油污、氧化层和毛刺，确保接头部位的干净。
然后，安装接头附件。
根据设计图纸，将接头附件按照要求安装在电缆上。
接着，进行热缩处理。
将热缩套管套在接头部位，通过加热使热缩套管收缩，形成紧密的密封保护。
最后，进行检查和试验。
完成热缩制作后，对电缆接头进行电气性能和密封性能的检查，确保接头的质量达到要求。
在10kv电缆中间接头热缩制作过程中，关键步骤和注意事项如下：1.严格遵循设计图纸和施工标准，确保接头制作的规范性。
2.选用优质的热缩材料，以保证接头的密封性能和使用寿命。
3.在热缩处理过程中，注意控制加热温度和时间，避免过度收缩或损坏电缆绝缘层。
4.做好接头的防护措施，防止在施工过程中发生意外损伤。
5.检查和试验是确保接头质量的关键环节，不能马虎对待。
总之，10kv电缆中间接头热缩制作是一项重要的维护工作，它关系到电缆线路的安全、稳定运行。

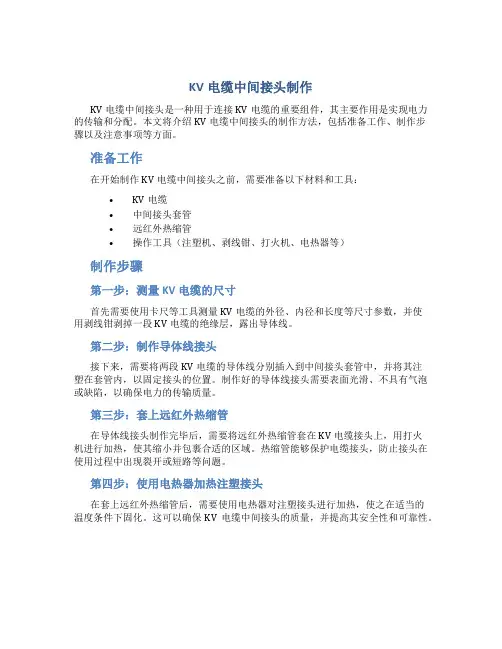

KV电缆中间接头制作
KV电缆中间接头制作KV电缆中间接头是一种用于连接KV电缆的重要组件，其主要作用是实现电力的传输和分配。
本文将介绍KV电缆中间接头的制作方法，包括准备工作、制作步骤以及注意事项等方面。
准备工作在开始制作KV电缆中间接头之前，需要准备以下材料和工具：•KV电缆•中间接头套管•远红外热缩管•操作工具（注塑机、剥线钳、打火机、电热器等）制作步骤第一步：测量KV电缆的尺寸首先需要使用卡尺等工具测量KV电缆的外径、内径和长度等尺寸参数，并使用剥线钳剥掉一段KV电缆的绝缘层，露出导体线。
第二步：制作导体线接头接下来，需要将两段KV电缆的导体线分别插入到中间接头套管中，并将其注塑在套管内，以固定接头的位置。
制作好的导体线接头需要表面光滑、不具有气泡或缺陷，以确保电力的传输质量。
第三步：套上远红外热缩管在导体线接头制作完毕后，需要将远红外热缩管套在KV电缆接头上，用打火机进行加热，使其缩小并包裹合适的区域。
热缩管能够保护电缆接头，防止接头在使用过程中出现裂开或短路等问题。
第四步：使用电热器加热注塑接头在套上远红外热缩管后，需要使用电热器对注塑接头进行加热，使之在适当的温度条件下固化。
这可以确保KV电缆中间接头的质量，并提高其安全性和可靠性。
第五步：检查电缆接头质量制作完成后，需要对KV电缆中间接头进行检查，以确保接头的外观和内部质量均符合标准要求。
在检查过程中，需要特别关注接头的密封性和绝缘性，以避免漏电和短路等问题的出现。
注意事项在制作KV电缆中间接头时，需要注意以下事项：•制作过程中需佩戴防静电手套，以防止静电干扰影响接头质量。
•注塑接头时需使用适量的注塑料，以避免过多注塑导致接头内部空气不足。
•热缩管加热时要避免过度加热，否则会导致热缩管变形或缩小不足。
•热缩管与注塑接头之间应保持适当的距离，以确保热缩管完全包裹住接头区域。
KV电缆中间接头的制作需要严格遵守制作流程、注意细节事项，并拥有一定的专业技能和经验。
10kV电缆热缩中间接头制作作业(三篇)
10kV电缆热缩中间接头制作作业一、引言10kV电缆热缩中间接头是将两根或多根电缆在一定长度内剥去绝缘层，通过热缩套管的热收缩作用将电缆连接，实现信号传输和电力传输的重要组件。
本文将介绍10kV电缆热缩中间接头的制作作业标准。
二、设备和工具1. 电缆切割工具：电缆切割刀、剥线钳；2. 电缆绝缘剥离工具：电缆剥离刀、刮刀；3. 热缩套管工具：热风枪、热缩套管；4. 绝缘材料：绝缘胶带、绝缘涂料。
三、制作步骤1. 确保工作环境安全，戴好防护用品；2. 对待连接的电缆进行切割，切口应平整、整齐，无毛刺、裂纹等缺陷；3. 使用电缆剥离刀，将电缆的绝缘层剥离，注意不要损伤导体，剥离的长度应符合热缩套管的要求；4. 对剥离后的导体进行清洗，保证表面干净无污垢；5. 将热缩套管套在导体上，确保套管完全覆盖导体，不得有错位、滑脱等现象；6. 使用热风枪，对热缩套管进行加热，热缩套管会收缩，将导体和套管完全固定在一起；7. 使用绝缘胶带对接头进行绝缘，粘贴时应压实均匀，确保胶带牢固不松动；8. 使用绝缘涂料对接头进行第二次绝缘，确保绝缘层的完整性和导电的防护；9. 对制作好的接头进行检查，确保无漏电、短路等故障；10. 记录接头的制作情况和质量检查结果。
四、注意事项1. 制作过程中应严格按照操作规程进行，确保操作准确、安全；2. 使用的工具和设备应符合安全标准，并经常进行维护和保养；3. 切割电缆时要小心操作，避免出现安全事故；4. 操作人员应熟悉电缆的内部结构和工作原理，确保操作的准确性；5. 制作好的接头应进行质量检查，确保符合使用要求；6. 在操作过程中，应注意防止接头接触污垢和湿气，以防止接触不良或绝缘性能下降。
五、总结制作10kV电缆热缩中间接头需要经过一系列的步骤，包括切割电缆、剥离绝缘层、热缩套管与导体连接、绝缘胶带和绝缘涂料的应用等。
正确的操作和严格的质量检查是保证制作质量的关键。
只有符合标准的制作，才能确保10kV电缆热缩中间接头在使用过程中的稳定性和安全性。
10KV热缩高压电缆中间接头制作过程
10KV热缩高压电缆中间接头制作过程制作10KV热缩高压电缆中间接头主要包括以下步骤：准备工作、剥皮、铜导体清洁、电缆接头组装、压接端子、热缩套管安装和缩管热处理。
下面是详细的制作过程：一、准备工作1.首先，准备好所需的工具和材料，包括热缩套管、压接端子、热缩套管导线头等。
2.确认将要制作的中间接头的电缆型号、规格和长度等信息。
3.将电缆的两段准备齐全，并清洁工作台和相关设备。
二、剥皮1.在电缆上用电缆剥皮刀沿着长度方向进行切割，一定要保证剥皮刀切割的深度与电缆剥皮刀上的标记处于同一水平位置。
2.切割后，将电缆表皮剥离，直至电缆的绝缘层裸露出来。
3.注意避免过度剥离，以免损坏绝缘层。
三、铜导体清洁1.使用铜刷清洁铜导体，确保铜导体的表面光洁，无氧化物和油污。
2.用无尘布擦拭清洁过的铜导体，使其表面干燥。
四、电缆接头组装1.将剥离的电缆放入接头外套管中，确保电缆的长度与接头外套管的长度一致。
2.准备两个接头套管，一个用于连接电缆的外层绝缘，另一个用于连接电缆的半导体层。
3.将接头套管和电缆一起插入接头内芯，注意使套管的一端与电缆接头齐平。
4.使用回转工具旋转接头套管以固定电缆在套管内，保证电缆与接头紧密连接。
五、压接端子1.对两端的铜导体分别压接接线端子，确保接线端子与铜导体之间无缝隙。
2.使用电线压接工具进行压接，并采取合适的压接强度，使端子牢固连接。
六、热缩套管安装1.将热缩套管从电缆的一端开始滑入，确保套管覆盖整个接头部分，并留出一定的余量。
2.将热缩套管均匀地按压到电缆上，使其与接头紧密连接。
七、缩管热处理1.使用热风枪或火焰枪对已安装好的热缩套管进行加热，使其缩小并与接头和电缆紧密结合。
2.均匀加热整个接头，确保热缩套管完全缩小，并观察套管表面是否平整，无皱褶和气泡。
完成以上步骤后，就成功制作出10KV热缩高压电缆中间接头。
在实际操作过程中，还要注意安全操作，避免触电和火灾等危险事故的发生。
10KV高压电缆中间头制作，值得收藏！！
10KV高压电缆中间头制作，值得收藏！！
呼准鄂项目10KV贯通、自闭高压电缆采用交联聚乙烯绝缘电缆，型号为YJV33-10KV，中间电缆头采用8.7/15KV全冷缩三芯中间连接。
冷缩高压电缆中间电缆头制作工序：
1、将电缆校正摆直位置，按照尺寸开剥电缆外护套，留取30mm 的钢丝，用弹簧固定，其余剥除，留50mm内护套，其余剥除：从线芯往下剥除。
2、剥除铜屏蔽240mm，根据线芯颜色，粘贴相序标识，剥除半导电层180mm
3、用细砂纸打磨线芯主绝缘，在半导电层断口用刀片倒角30°，然后缠绕半导电带，按照连接管长度的一半切除电缆主绝缘层，断口倒角45°。
4、从开剥较长的一端套入冷缩接头主体，较短的一端套入铜网，压接连接管，在连接管处缠绕半导电带，尽量与主绝缘平齐。
5、单向清洁绝缘表面，涂抹硅脂，将中间接头移至中间，沿逆时针抽掉支撑条，在中间接头两端缠绕密封胶，然后在密封胶上缠绕半
导电带。
6、拉开铜网，用恒力弹簧将铜网、地线固定好，缠绕PVC透明带和防水带恢复内护套。
7、用恒力弹簧将地线固定在钢丝上，再次缠绕PVC透明带和防水带。
8、安装铠装带
9、喷涂标识。
图解10KV高压电缆中间接头制作过程
图解10KV高压电缆中间接头制作过程（20张图）高压电缆, 转帖, 图解, 制作/blog/cns!3076167EDB78378!618.entry1，切割电缆。
将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理（本次制作选用热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。
3，铅笔头特写铅笔头处理用来分散电场分布应力。
4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。
8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。
15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
KV高压电缆中间接头制作图解
电缆头为JSY10/3.2?70-120mm热缩套件。
1，切割电缆。
将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。
3，铅笔头处理；清洁半导层——用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）；包缠应力疏散胶并套入应力控制管（图中黑色短管）4，烘烤应力控制管。
右侧为烘好的应力管5，在长端尾部套入屏蔽铜网。
6，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管7，压接芯线；注意压接质量8，打磨压接头。
打磨为了消除尖端放电9，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
10，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）11，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
12，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。
13，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
14，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。
15，绑扎，整形；将原来切割电缆时翻起的填充物（24楼图）从新翻回，然后用白纱带将三相芯线绑扎在一起，注意：接头是否圆润平整，全在这里了。
10KV电缆中间接头施工工艺
10KV电缆中间接头施工工艺施工工艺流程图：1.施工准备2.调直电缆及确定接头中心3.中间接头制作4.电缆接头就位5.质量检验主要施工工艺质量控制要点：1.施工准备接头安装由持证上岗、经过培训、熟悉工艺的人员进行。
检查工器具、材料是否齐备。
接头材料规格应与电缆规格对应。
施工人员应熟悉接头图纸，掌握接头尺寸。
首次使用新接头材料时，技术负责人应到现场指导。
室外制作电缆接头时，空气相对湿度应为70%及以下，湿度大时需除湿处理，严禁在雾或雨中施工。
直埋电缆接头坑尺寸应符合要求。
进入隧道前，检查电缆隧道内的有害气体及可燃气体含量，气体含量超标要进行通风处理。
2.调直电缆及确定接头中心施工前检查电缆端部密封完好，并进行校潮，如电缆受潮，严禁进行接头工作。
中间接头处两条电缆重叠2m，调直电缆端头部分并平行码放使其重叠。
确定电缆接头的中心，并根据现场情况确定长端、短端。
清洁接头中心两侧1,2m的电缆外护套表面。
3.中间接头制作在同一层支架上接头，同一位置有多个接头时，按先上后下，先里后外的顺序进行。
剥切外护套，将外护套断口后100cm段用砂纸打毛。
去除钢铠，锯断钢铠时，深度不超过揩装厚度的，切口要整齐，不得有尖角毛刺。
剥内护套，切除内护套时，勿伤及铜屏蔽，划深应为内护套厚度的。
核实接头中心位置，最终锯断多余电缆。
使用恒力弹簧去除铜屏蔽和半导电层，铜屏蔽及半导电层断口边缘整齐、无毛刺，去除半导体时不得划伤绝缘。
操作此步骤时，要格外小心，铜屏蔽及半导体断口边缘不能有毛刺及尖端。
4.电缆接头就位5.质量检验。
10KV高压电缆中间接头怎么制作？老电工：按这22个步骤做轻松搞定
10KV高压电缆中间接头怎么制作？老电工：按这22个步骤做
轻松搞定
最近有很多刚入门学习电工的师傅留言问：高压电缆头的中间接头应该怎么做？跟低压电缆头一样吗？直接缠绕在一起，包上绝缘胶布就可以使用吗？高压电缆头和低压电缆头有什么区别？等等诸如此类的问题，都是电工初学者经常会有疑问的地方，这都是很普遍的现象，提起高压电缆中间接头，很多的老电工也是心里没底，因为电工老师傅心里都知道，高压电缆中间接头并不像低压电缆头那么容易制作，根本不是直接缠在一起那么简单，工序更是复杂，甚至于高压电缆中间接头做好了以后，如果耐压实验不过，那么也是根本用不了，所以一般情况下都是熟练的高压电缆工来制作的，今天我们就重点来看一下高压电缆中间接头怎么制作，老电工实物讲解22个制作步骤，希望可以对电工初学者提供一定的帮助：。
KV电缆中间接头制作流程定稿版
K V电缆中间接头制作流程HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】作业指导书————10KV电缆中间接头制作流程★中间接头制作前注意事项：1.中间接头制作之前必须先用绝缘电阻表对两边电缆进行绝缘测试，以确保制作电缆中间接头的电缆完好，绝缘正常2.制作电缆中间接头之前要效验相位，确保接头完成后相位正确。
3.中间接头两端电缆要有富裕的余量，确保中间接头制作完成后不承受两边拉力.4.每种电缆中间接头附件要求不同技术要求也不同，开工前要仔细阅读电缆附件的说明书，以及各种技术要求，严格按照附件的要求对电缆每层的余量长度，应力锥要求，热缩管长度（冷缩管）进行制作中间接头制作过程1，切割电缆。
将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理将套件中外护套，内护套，绝缘层，应力管等所有热缩管分别套入两段电缆，然后处理线芯。
3，铅笔头特写（有特殊要求的可以不做铅笔头）铅笔头处理用来分散电场分布应力。
4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。
8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
kV单芯电力电缆中间接头的制作工艺标准
k V单芯电力电缆中间接头的制作工艺标准Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】10kV单芯电力电缆中间接头的制作工艺标准一、施工准备1、劳动组织2、工机料准备二、操作程序1、工序流程图2 操作要领（1）电缆测试制作前应用2500V兆欧表测量电缆绝缘电阻，绝缘应合格。
（2）剥切电缆铜屏蔽层剥去电缆外护套，剥离长度为A+140mm（A值根据电缆型号确定，电缆芯线截面50－240mm的A值为170mm）。
（3）剥切电缆内护套两端护套口各保留90mm铜屏蔽带，其余全部剥去。
（4）剥切电缆半导电层按A值剥除外半导电层，剥离时，切勿划伤主绝缘。
（5）剥切电缆主绝缘按1/2接管长+5mm长度切除电缆主绝缘，并在主绝缘上作3mm*450的倒角。
（6）主绝缘清洗半重叠来回绕包Scotch13半导电胶带，从铜屏蔽带上40mm处开始绕包至10mm的外半导电层上，绕包端口应十分平整。
按常规方法清洗电缆主绝缘，切勿使溶剂碰到半导电层，如果必须要用砂纸磨掉主绝缘上残留半导体，只能用不导电的氧化铝砂纸（最大粒度120）不能使打磨后的主绝缘外径小于接头选用范围，在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
（7）套入冷缩式中间接头、铜屏蔽网套。
（8）接续电缆连接管先将电缆连接管套在电缆芯线上，两端压接（不要压接管的中心），压接后应对接管表面挫平打光并且清洗。
（9）冷缩头固定及收缩将P55/R混合剂（只能用P55/R混合剂）涂抹在半导电层与主绝缘交界处，然后把其余混合剂均匀抹在主绝缘表面上。
测量绝缘端口之间尺寸C然后按尺寸1/2C，在接管上确定实际中心点D然后以D为基准按300mm在一边的铜屏蔽带上找出一个尺寸校验点E，由于冷缩接头为整体预制式结构，中心定位应做到准确无误。
在半导电层上距离屏蔽层端口X处做一记号，此处为接头收缩定位点见下表。
10KV高压电缆中间头制作过程
1，切割电缆。
将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的?中心线并作记号，同时将黑色填充保留后翻，不要割断。
2，芯线处理（本次制作选用热缩套件为浙江红光金具电器有限公司的JSY10/3.2 70-120mm）将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。
3，铅笔头特写铅笔头处理用来分散电场分布应力。
4，清洁半导层用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）5，包缠应力疏散胶并套入应力控制管（图中黑色短管）6，烘烤应力控制管右侧为烘好的应力管7，在长端尾部套入屏蔽铜网。
8，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管9，压接芯线；注意压接质量（该压接钳为德国进口，全自动）10，打磨压接头（打磨为了消除尖端放电）11，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。
在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
12，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）13，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
14，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。
15，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。
16，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。
冷缩式KV中间接头安装工艺
冷缩式10KV中间接头安装工艺15kV 三芯电缆冷缩式中间接头制作工艺流程1.电缆附件点检查同本章条。
2.剥开电缆(1)如图所示尺寸将电缆开剥处理。
(2)尺寸A应严格按照表的规定切除。
绕包两层Scotch13半导电胶带，将电缆铜屏蔽带端口包覆住加以固定。
图剥开电缆表三芯电缆冷缩式中间接头尺寸产口型号电缆尺寸连接管尺寸?A:剥除尺寸(mm)绝缘外径(mm)导体截面(mm2)外径(mm)最大长度(mm)6/10kV(6/6kV)15kV10kV)QS1000-Ⅰ70-15050-150135120 QS1000-Ⅱ150-240150-240145125 QS1000-Ⅲ300-400300-400220电缆的绝缘外径为选型决定因素,导体截面为参考。
3.切除电缆主绝缘(1)按1/2接管长+5mm的尺寸切除电缆主绝缘。
(2)从开剥长度较长的一端电缆套入冷缩接头主体，较短的一端套入铜屏蔽编织网套(3)冷缩接头必须安置于开剥较长的一端电缆，拉线端方向，见图。
图冷缩接头安置位置4.导线压接(1)将导线各穿入压接管1/2，用压钳将导线连接在一起。
(2)压接后如有尖角，毛刺应对接管表面挫平打光并且清洗。
按常规方法清洗电缆主绝缘(用所配的CC-3清洁剂)。
切勿使溶剂碰到半导电屏蔽层。
如果主绝缘表面有残留半导电颗粒或刀痕，须先用不导电的氧化铝(最大粒度120)。
砂纸打磨处理，不能使打磨后的主绝缘外径小于接头选用范围。
(3)在进行下一步骤前，主绝缘表面必须保持干燥，如有必要用干净的不起毛布进行擦拭。
(4)将P55/R混合剂涂抹在半导体屏蔽层与主绝缘交界处，然后把其余混合剂均匀涂抹在主绝缘表面及接管上。
注意:只能用P55/R混合剂，不能用硅脂!见图。
图涂抹P55/R混合剂5.量出中心点和尺寸校验点测量绝缘端口之间之尺寸C，然后按尺寸1/2C，在接管上确定实际中心点D，然后按300mm 在一边的铜屏蔽带上找出一个尺寸校验点E，见图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
h
7
7、在长端尾部套入屏蔽铜网
h
8
8、依次套入绝缘材料，
在长端依次套入绝缘材料，短端套入内半导电管； 在长端按图所示，依次套入（1，内层红色内绝缘管）、（2， 中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端 套入黑色内半导电管
h
9
9、压接芯线
注意压接质量（该压接钳为德国进口，全自动）
将热缩套件中一长一短两根直径最大的黑色 塑料管分别套入两段电缆，然后处理线芯
h
3
3、铅笔头特写
铅笔头处理用来分散电场分布应力。
h
4
4、清洁半导层
用附带的清洗剂清洁芯线（注意整个过程 操作者要保持手的干净）
h
5
5、包缠应力控制管
应力疏散胶并套入应力控制管（图中黑色 短管）
h
6
6、烘烤应力控制管
将套入长端最外层的黑色外半导电层移至 接头上，在该管两管口部位包绕热熔胶， 然后从中间向两端加热收缩
h
16
16、各相分别套入铜网屏蔽
将套入长端同屏蔽网移至接头上，用手将 屏蔽网在各相上整平，同时注意将铜网两 端压在电缆原来的屏蔽层上，用锡焊焊接
h
17
17、绑扎，整形
将原来切割电缆时翻起的填充物（见图1）从 新翻回，然后用白纱带将三相芯线绑扎在一起， 注意：接头是否圆润平整，全在这里了
10KV电缆中间接头制作
h
1
1、切割电缆
本次接头制作选用JSY10/3.2 70-120mm热缩套件,浙江红 光金具电器有限公司生产
切割电缆。将待接头的两段电缆自断口处交叠，交叠长度 为200~300mm；量取交叠长度的中心线并作记号，同时将 黑色填充保留后翻，不要割断。
h
2
2、芯线处理
热缩套件为***有限公司的JSY10/3.2 70120mm）hLeabharlann 1818、绑扎，整形2
有条件可在白纱带外再包绕一层高压热缩 带，增加密封绝缘度，无条件不包也可。
h
19
19、焊接地线
用附带的编织铜线将接头两端的保护钢铠 联结（焊接）起来。
h
20
20、烘烤外护层
将一端电缆中早已套入的长外护套管移到 超过压接管位置时开始热缩
h
21
21、烘烤外护层2
将另一端电缆中早已套入的短外护套管移 到超过压接管位置，套住先收缩的长外护 套管100mm时开始热缩。
h
22
22、完成
用黑胶布在外护套交叠处做包缠封口处理， 至此，电缆中间头制作结束！
h
23
h
10
10、打磨压接头
打磨为了消除尖端放电
h
11
11、接头上包绕
在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。 在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘 大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。
h
12
12、烘烤内半导电 管
将短端已经套入的黑色内半导电管移至接头上 烘烤收缩，用配套清洁剂清洁整个芯线的绝缘 层（白）和半导电管（黑）及应力管（黑）
h
13
13、烘烤内绝缘
将套入长端最内层的红色内绝缘管移至接 头上，在该管两管口部位包绕热熔胶，然 后从中间向两端加热收缩。
h
14
14、烘烤外绝缘管
将套入长端第二层的红色外绝缘管移至接头上，在该管两 管口部位包绕热熔胶，然后从中间向两端加热收缩，完成 后在两端包绕高压防水胶布密封
h
15
15、烘烤外半导电层；
