电子测量技术基础期末复习题
电子测量习题期末总复习题
电⼦测量习题期末总复习题典型例题分析⼀、填空题1．电⼦计数器的测周原理与测频相反，即由被测信号控制主门开通，⽽⽤晶振脉冲进⾏计数。
2信号发⽣器的基本结构由振荡器、变换器、输出级、指⽰器，以及电源构成。
3．静电偏转型电⼦射线⽰波管从结构上看主要由三部分组成，即电⼦枪、偏转系统和荧光屏。
其中电⼦枪⼜由灯丝、阴极、栅极、第⼀阳极、第⼆阳极和前加速级组成。
4电⼦测量按测量过程分类可分为直接测量、间接测量、和组合测量三种。
5．电压测量是电⼦测量的基础，在电⼦电路和设备的测量调试中，它是不可缺少的基本环节。
6．消弱系统误差的典型测量技术有零⽰法、替代法、补偿法、对照法、微差法和交叉读数法。
7．电⼦电压表按显⽰⽅式不同，可分为模拟式电⼦电压表和数字式电⼦电压表。
8．已知⽰波器的扫描控制开关置于0.2ms/div，被测信号为正弦波，荧光屏上显⽰8格的两个周期的完整波形。
则被测信号的频率为_1.25KHz_（0.2*8/2取倒数）9．通常⽤频率特性、输出特性和调制特性（俗称三⼤指标）来评价正弦信号发⽣器的性能。
10．电⼦测量的内容包括_电能量测量_、电信号特性测量、和电路元件参数测量电⼦设备性能测量四个⽅⾯。
11．SR46⽰波器垂直系统最⾼灵敏度为d iV v /µ50，若输⼊电压为V µ120，则⽰波器上光点偏移原位 2.4 格。
（120/50） 12．测量相位差的主要⽅法⽰波器测量、相位差转换为时间间隔测量、相位差转换为电压测量及零⽰法测量等13．电⼦⽰波器由 Y 通道、 X 通道、 Z 通道、⽰波管、幅度校正器、扫描时间校正器及电源等部分组成。
14．SX1842数字电压表数码显⽰最⼤数为19999，最⼩⼀档量程为20mV ，则该电压表的最⾼分辨率为 1微伏。
（20mV/19999） 15．多次测量中随机误差具有有界性、对称性和抵偿性。
16．有两个周期相同的正弦波，在屏幕上显⽰⼀个周期为6个div ，两波形间相位间隔为0.5div ，则两波形间相位差为 30度。
电子测量技术期末考试复习题
一． 谈判题（10分）VXXX5，使用数字万用表进行电阻测量时，红表笔接COM 端带负电，黑表笔接V •Ω端带正电。
（ X ）6、使用指针式万用表测量多个电阻时，只需选出择合适量程档，进行一次机械调零、欧姆调零即可。
（ X ）7、使用万用表测量过程中，若需更换量程档则应先将万用表与被测电路断开，量程档转换完毕再接入电路测量 （ V ）8、在示波测量中，若显示波形不在荧光屏有效面积内，可通过Y 移位旋钮对被测波形幅度进行调 （ X ）9、若要使示波器显示波形明亮清晰，可通过辉度，聚焦旋钮的调节达到要求。
（ V ）10示波器要观察到稳定的波形，其两个偏转板上所加信号的周期y x T T ,必须满足条件T y =nT x 。
（ ⨯ ）11， 逐次逼近A/D 转换的速度比积分式A/D 转换的速度慢。
（ ⨯ ）12， 一般规定，在300Ω的负载电阻上得到1mW 功率时的电平为零电平。
（ ⨯ ） 13，在直流单电桥中，电源与指零仪互换位置，电桥平衡状态不变。
（ √ ）13， 比较释抑电路的作用是控制锯齿波的幅度，实现等幅扫描，并保证扫描的稳定。
（ √ ）1、双踪示波器显示方式有1、ABCD 几种方式，其中C ；方式可能产生相位误差，若要修正相位误差则应将显示方式调节到D 方式；若被测信号频率较低，则应选择 D 方式；若信号频率较高，则应选择 C 方式。
A.Y A 、Y BB. Y A ±Y BC.交替D.断续2、示波测量中，触发方式选择为 CA 时，屏幕显示为一条亮线；触发方式选择为时，屏幕不显示亮线。
A.普通触发B. 固定触发C.自动触发D.其它3、根据检波器位置的不同，形成了不同的模拟电压表结构，其中 A 结构测量范围宽、测量灵敏度较低； B 结构测量范围窄、测量灵敏度较高。
A.放大—检波式B. 检波—放大式C.外差式D.其它4、数字万用表的核心是 B 。
A.AC/DC转换器B. A/D转换器C.D/A转换器D.I/V转换器5，根据测量误差的性质和特点，可以将其分为( C )三大类。
电子测量期末考试试题
电子测量期末考试试题一、单项选择题1、在电子测量中，最常用的单位是（）。
A.安培B.伏特C.欧姆D.瓦特答案：C2、对于一个1kHz的信号，下列哪种测量方法可以准确地测量其频率？A.示波器B.频谱分析仪C.信号发生器D.频率计数器答案：D3、在电子测量中，下列哪种方法可以用来测量电阻？A.电桥法B.差分法C.放大法D.滤波法答案：A二、多项选择题1、下列哪些仪器可以用于电子测量？A.万用表B.示波器C.频谱分析仪D.信号发生器答案：ABC2、在进行频率测量时，可以使用哪些方法？A.直接频率测量B.间接频率测量C.合成频率测量D.脉冲频率测量答案：ABCD3、在进行电压测量时，需要注意哪些事项？A.电压档的选择B.测试线的选择C.地线的选择D.测试点的选择答案：ABCD三、简答题1、请简述电子测量的定义及其主要内容。
答案：电子测量是指使用电子技术和仪器设备对各种电子信号进行测量和分析的过程。
其主要内容包括电压、电流、电阻、电容、电感等参数的测量，以及频率、相位、调制等特性的分析。
2、请说明示波器在电子测量中的重要作用。
答案：示波器是一种广泛应用于电子测量中的仪器，它可以用来观察和测量各种信号的波形，如电压、电流、频率等。
通过示波器，可以直观地了解信号的形状、幅度、相位等信息，从而方便地进行故障诊断、调试和研发等工作。
示波器还可以与其他仪器配合使用，如频谱分析仪、信号发生器等，实现对复杂信号的分析和处理。
因此，示波器在电子测量中具有不可替代的重要作用。
A.电子商务是一种利用互联网和电子技术进行的商业活动。
B.电子商务是一种利用电子设备和网络进行商品和服务交易的活动。
C.电子商务是一种利用互联网和进行广告宣传的营销活动。
D.电子商务是一种利用互联网和电子商务平台进行在线交易的活动。
A.淘宝网B.京东C.当当网D.美团网A.突破时间和空间的限制，实现全球化的商业活动。
A.网络欺诈B.病毒攻击C.身份盗窃D.实体安全请简述电子商务在物流方面的应用和发展趋势。
电子测量技术期末考试复习题A

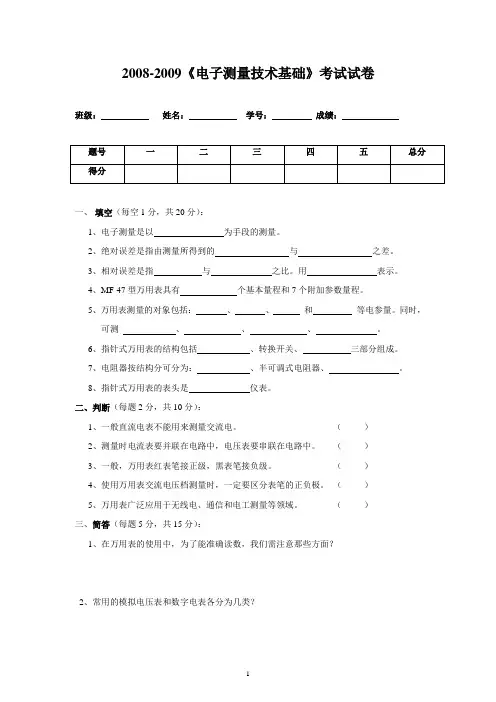

2008-2009《电子测量技术基础》考试试卷班级：姓名：学号：成绩：一、填空（每空1分，共20分）：1、电子测量是以为手段的测量。
2、绝对误差是指由测量所得到的与之差。
3、相对误差是指与之比。
用表示。
4、MF-47型万用表具有个基本量程和7个附加参数量程。
5、万用表测量的对象包括：、、和等电参量。
同时，可测、、、。
6、指针式万用表的结构包括、转换开关、三部分组成。
7、电阻器按结构分可分为：、半可调式电阻器、。
8、指针式万用表的表头是仪表。
二、判断（每题2分，共10分）：1、一般直流电表不能用来测量交流电。
（）2、测量时电流表要并联在电路中，电压表要串联在电路中。
（）3、一般，万用表红表笔接正级，黑表笔接负级。
（）4、使用万用表交流电压档测量时，一定要区分表笔的正负极。
（）5、万用表广泛应用于无线电、通信和电工测量等领域。
（）三、简答（每题5分，共15分）：1、在万用表的使用中，为了能准确读数，我们需注意那些方面？2、常用的模拟电压表和数字电表各分为几类？3、使用万用表的欧姆档测量电阻的操作步骤是？四、读图（每空2分，共24分）:五、计算（共31分）：1、用量程是10mA的电流表测量实际值为8mA的电流，若读数是8.15mA。
试求测量的绝对误差，实际相对误差和引用相对误差。
( 6分)2、有一块电压表，用它去测量一个最大电压为30V的电阻，需串联一个20欧的电阻，已知电压表内阻为10欧，求电压表表头允许流过的最大电压和最大电流。
（6分）3、如下图所示为万用表电流档的原理图，请根据图示的有关参量，计算I＝250mA时的分流电阻Rx。
（9分）4、如下图所示为万用表电压档的电路原理图，请根据图示所标参量，计算Rx1、Rx2、Rx3、Rx4。
（10分）电子测量技术基础考试试卷一、填空题(本大题共14小题，每空1分，共25分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1．扫频信号源的有效扫频宽度是指在_________和_________符合要求的条件下，最大的频率覆盖范围。
电子测量技术期末考试复习题
一． 谈判题（10分）VXXX5，使用数字万用表进行电阻测量时，红表笔接COM 端带负电，黑表笔接V •Ω端带正电。
（ X ）6、使用指针式万用表测量多个电阻时，只需选出择合适量程档，进行一次机械调零、欧姆调零即可。
（ X ）7、使用万用表测量过程中，若需更换量程档则应先将万用表与被测电路断开，量程档转换完毕再接入电路测量 （ V ）8、在示波测量中，若显示波形不在荧光屏有效面积内，可通过Y 移位旋钮对被测波形幅度进行调 （ X ）9、若要使示波器显示波形明亮清晰，可通过辉度，聚焦旋钮的调节达到要求。
（ V ） 10示波器要观察到稳定的波形，其两个偏转板上所加信号的周期y x T T ,必须满足条件T y =nT x 。
（）11， 逐次逼近A/D 转换的速度比积分式A/D 转换的速度慢。
（）12， 一般规定，在300 的负载电阻上得到1mW 功率时的电平为零电平。
（ ） 13，在直流单电桥中，电源与指零仪互换位置，电桥平衡状态不变。
（）13， 比较释抑电路的作用是控制锯齿波的幅度，实现等幅扫描，并保证扫描的稳定。
（）1、双踪示波器显示方式有 1、ABCD 几种方式，其中 C ； 方式可能产生相位误差，若要修正相位误差则应将显示方式调节到 D 方式；若被测信号频率较低，则应选择 D 方式；若信号频率较高，则应选择 C 方式。
、Y B B. Y A ±Y B C.交替 D.断续2、示波测量中，触发方式选择为 CA 时，屏幕显示为一条亮线；触发方式选择为 时，屏幕不显示亮线。
A.普通触发B. 固定触发C.自动触发D.其它3、根据检波器位置的不同，形成了不同的模拟电压表结构，其中 A 结构测量范围宽、测量灵敏度较低； B 结构测量范围窄、测量灵敏度较高。
A.放大—检波式B. 检波—放大式C.外差式D.其它4、数字万用表的核心是 B 。
DC转换器 B. A/D转换器A转换器V转换器5，根据测量误差的性质和特点，可以将其分为( C )三大类。
电子测量复习
电子测量技术基础复习题第一章1.1 名词解释：① 测量；② 电子测量。
答：测量是为确定被测对象的量值而进行的实验过程。
在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。
从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。
1.2名词解释：叙述直接测量、间接测量、组合测量。
答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。
1.3 叙述电子测量的主要内容。
答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。
1.4 列举电子测量的主要特点.。
答：（1）测量频率范围宽；（2）测试动态范围广；（3）测量的准确度高；（4）测量速度快；（5）易于实现遥测和长期不间断的测量；（6）易于实现测量过程的自动化和测量仪器的智能化；（7）影响因素众多，误差处理复杂。
2.1 解释下列名词术语的含义：真值、实际值、示值、测量误差、修正值。
答：真值：一个物理量在一定条件下所呈现的客观大小或真实数值。
指定值：由国家设立尽可能维持不变的实物标准(或基准)，以法令的形式指定其所体现的量值作为计量单位的指定值。
实际值：实际测量时，在每一级的比较中，都以上一级标准所体现的值当作准确无误的值，通常称为实际值，也叫作相对真值。
最新电子测量技术期末考试复习题A
电子测量技术期末考试复习题A一．是非题（10分）1． 示波器要观察到稳定的波形，其两个偏转板上所加信号的周期y x T T ,必须满足条件T y =nT x 。
（ ⨯ ） 2． 逐次逼近A /D 转换的速度比积分式A /D 转换的速度慢。
（ ⨯ ）3． 一般规定，在300Ω的负载电阻上得到1mW 功率时的电平为零电平。
（ ⨯ ）4． 在直流单电桥中，电源与指零仪互换位置，电桥平衡状态不变。
（ √ ）5． 比较释抑电路的作用是控制锯齿波的幅度，实现等幅扫描，并保证扫描的稳定。
（ √ ）二．选择题（18分）（1）在电子电压表中，常用的有效值检波器除热电偶检波器外，还有___A ____检波器。
A ．电子真有效值B ．调制C ．全波D ．半波 （2）若用示波器定量测试某信号前沿上升时间，所选用示波器Y 通道的上升时间应____B ___被测信号的上升时间。
A. 大于B. 小于C. 等于 （3）在直流双电桥中，通常采用___A ____的铜导线来联接标准电阻N R 和被测电阻x R 间的电流端以减小测量误差。
A. 短而粗B. 短而细C. 长而粗D. 长而细 （4）当示波器触发方式为EXT ，触发信号来自__D _____。
A. 水平系统B. 垂直系统C. 电源D. 外输入 （5）逐次逼近A/D 转换的速度比积分式A/D 转换的速度___C____。
A. 相等 B . 慢 C. 快 D. 无法比较 （6）测量值的数学期望偏离被测量真值的原因是 ___B_____。
A. 存在随机误差B. 存在系统误差C. 存在粗大误差 三．（14分）请选择（a ）、（b ）、（c ）、（d ）、（e ）、（f ）、（g ）、（h ）填入下图所示的计数器测周法原理框图的空白方框中，其中（a ）晶振 （b ）放大整形 （c ）主门 （d ）倍频器/分频器 （e ）被测信号 （f ）计数器 （g ）显示器 （h ）门控双稳计数器测周法原理框图四．示波器面板上的偏转因数粗调开关对应的是示波器垂直通道的哪一部分，并说明在什么条件下分压比与频率无关，此时分压比是多少？（10分）解：偏转因数粗调开关对应的是示波器垂直通道的衰减器，当R 1C 1=R 2C 2时，分压比与频率无关，此时分压比为： 212R R R U U i o +=五．有一正弦信号，使用偏转因数为10 mV/div 的示波器进行测量，测量时信号经过 10∶1 的衰减探极加到示波器，测得荧光屏上波形的高度为6 div ，问该信号的峰值是多少？（10分）解：()mV 300 261010 =⋅⨯=⋅=h D U y P六． 甲、乙两台数字电压表，甲的显示屏显示的最大值为9999，乙为19999，问：① 它们各是几位的数字电压表，是否有超量程能力？② 若乙的最小量程为200 mV ，是否有超量程能力？其分辨力为多少？③ 若乙的基本误差为()m x U U %02.0%03.0+±=∆，用2 V 挡测量Ux ＝1.56 V 电压时，绝对误差和相对误差各为多大？ （18分） 解：① 甲是4位数字电压表，不具备超量程能力;乙是214位数字电压表，可能具备超量程能力。
电子测量复习题(电子测量技术基础)_(张永瑞_著)_
总复习一、填空题1、测量误差就是测量结果与被测量________的差别，通常可以分为_______和_______两种。
2、测量仪器的基本功能包括、、。
3、412位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为________、________。
4、示波器Y轴前置放大器的输出信号一方面引至触发电路，作为________信号；另一方面经过________引至输出放大器。
5、示波器X轴放大器可能用来放大________信号，也可能用来放大________信号。
6、正弦信号源的频率特性指标主要包括、和频率稳定度。
7、所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。
8、2.0级电工仪表的引用误差不超过______。
9、为保证在测量80V电压时，误差≤±1%，应选用等于或优于______级的100V量程的电压表。
10、甲、乙两台数字电压表，显示器最大显示值为甲99999，乙199999，则甲是______位的数字电压表，乙是_____位的数字电压表。
若乙的最小量程为200mV，则其分辨率等于______。
11、在选择仪器进行测量时，应尽可能小的减小示值误差，一般应使示值指示在仪表满刻度值的_____ 以上区域。
12、随机误差的大小，可以用测量值的________ 来衡量，其值越小，测量值越集中，测量的________ 越高。
13、算术平均值的方差是测量值的方差的倍。
14、多次测量中随机误差具有________性、________性和。
15、函数信号发生器中正弦波形成电路用于将变换成正弦波。
16、BT-3 型频率特性测试仪中，频率标记是用一定形式的标记来对图形的频率轴进行定量，常用的频标有________ 和_________ 。
17、交流电压除用具体的函数关系式表达其大小随时间的变化规律外，通常还可以用一些参数来表征，包括、、。
电子测量技术期末复习例题
1.用0.2级100mA电流表去校验一块100mA的电流表，前者示值为80mA，后者示值为77.8mA。
问（1）背校表的绝对误差、修正值和示值相对误差各为多少？（2）若认为上述误差是最大误差，背校表的精度应定为几级?2.要测量100℃的温度，现有0.5级、测量范围为0~300℃和1.0级、测量范围为0~100℃的两种温度计，试分析各自产生的示值误差。
3.现检定一只2.5级量程100V电压表，在50V刻度上标准电压表读数为48V，问在这一点上电压表是否合格？4.测量上限为500V的电压表，在示值450V处的实际值为445V，求该示值的绝对误差、示值相对误差、引用相对误差和修正值。
5.电阻上消耗的电能H=（u²/R）*t，已知γu=±0.3%，γR=±0.2%，γt=±0.5%，求γW。
6.现校准一个量程为100mV，表盘为100等分刻度的毫伏表，测得数据如下：（2）10mV刻度点上的示值相对误差和实际相对误差（3）确定仪表的准确度等级7.用正弦波有效值刻度的均值电压表测量正弦波、方波和三角波，读数都为2V，三种信号波形的有效值为多少？8.在示波器上分别观察到峰值相等的正弦波、方波和三角波，Up=4V,分别用都是正弦波有效值刻度的、三种不同的检波方式的电压表测量，试求读数分别为多少？9.甲乙两台DVM，甲的显示器显示的最大值为19999，乙为1999，问：（1）它们各是几位DVM?（2）甲在200mV量程的分辨率是多少？（3）已知甲的固有误差为△U=±（0,05%·Ux+0,01%·Um），用2V量程测量1.64V电压，求由于固有误差产生的测量误差，它的满度误差相当于几个字？10.甲乙两台DVM，甲的显示器显示的最大值为9999，乙为19999，问：（1）它们各是几位DVM?（2）若乙的最小量程为200mV，其分辨率为多少？（3）若乙的固有误差为，分别用2V和20V档测量Ux=1.56V电压时，绝对误差和相对误差各为多少？11.下图为简化了的频率合成器框图，f1为基准频率，f2为输出频率，试确定两者之间的关系。
电子测量技术期末考试复习题
一． 谈判题（10分）VXXX 5，使用数字万用表进行电阻测量时，红表笔接COM 端带负电，黑表笔接V •Ω端带正电。
（ X ） 6、使用指针式万用表测量多个电阻时，只需选出择合适量程档，进行一次机械调零、欧姆调零即可。
（ X ）7、使用万用表测量过程中，若需更换量程档则应先将万用表与被测电路断开，量程档转换完毕再接入电路测量 （ V ）8、在示波测量中，若显示波形不在荧光屏有效面积，可通过Y 移位旋钮对被测波形幅度进行调 （ X ）9、若要使示波器显示波形明亮清晰，可通过辉度，聚焦旋钮的调节达到要求。
（ V ）10示波器要观察到稳定的波形，其两个偏转板上所加信号的周期y x T T ,必须满足条件T y =nT x 。
（ ⨯ ）11， 逐次逼近A/D 转换的速度比积分式A/D 转换的速度慢。
（ ⨯ ）12， 一般规定，在300Ω的负载电阻上得到1mW 功率时的电平为零电平。
（ ⨯ ）13，在直流单电桥中，电源与指零仪互换位置，电桥平衡状态不变。
（ √ ）13， 比较释抑电路的作用是控制锯齿波的幅度，实现等幅扫描，并保证扫描的稳定。
（ √ ）1、双踪示波器显示方式有 1、ABCD 几种方式，其中 C ； 方式可能产生相位误差，若要修正相位误差则应将显示方式调节到 D 方式；若被测信号频率较低，则应选择 D方式；若信号频率较高，则应选择 C 方式。
A.Y A 、Y BB. Y A ±Y BC.交替D.断续2、示波测量中，触发方式选择为 CA 时，屏幕显示为一条亮线；触发方式选择为时，屏幕不显示亮线。
A.普通触发B. 固定触发C.自动触发D.其它3、根据检波器位置的不同，形成了不同的模拟电压表结构，其中 A 结构测量围宽、测量灵敏度较低； B 结构测量围窄、测量灵敏度较高。
A.放大—检波式B. 检波—放大式C.外差式D.其它4、数字万用表的核心是 B 。
A.AC/DC转换器B. A/D转换器C.D/A转换器D.I/V转换器5，根据测量误差的性质和特点，可以将其分为( C )三大类。
电子测量技术基础期末复习题
电子测量技术基础期末复习题一、单项选择题（共15题，每小题2分，满分30分）1. 电子测量的特点不包括。
A.测量频率范围窄B.测量量程宽C.测量准确度高低相差悬殊D.测量速度快2. 电子测量按测量方式分类，不包括。
A.偏差式测量法B.零位式测量法C.微差式测量法D.等差式测量法3. 按照误差的的基本性质和特点可以分为三类，不包括。
A.系统误差B.随机误差C.粗大误差D.小误差4. 随机误差正态分布标准差越小，则正态分布曲线越，说明绝对值大的误差出现的几率。
A.宽，大B.窄，小C.窄，大D.宽，小5. 电阻R1=1K欧，R2=2K欧，相对误差均为?5%，则串联后的相对误差为。
A.?5% B.?4% C.?3% D.?2% 解：相对误差=[R1/(R1+R2)*5%]+[R2/(R1+R2)*5%]6. 低频信号发生器的主振器通常使用。
A.RC振荡器B.LC振荡器C.石英晶体振荡器D.高频振荡器7. 示波管的组成不包括。
A.电子枪B.电子偏转系统C.荧光屏D.恒流源8. 示波管偏转系统水平偏转板X板上所加锯齿电压称为。
A.时基信号或扫描信号B.电压信号C.触发信号D.电流信号9. 示波器荧光屏的颜色一般选。
A.红色B.蓝色C.黄绿色D.黄色10. 根据测量误差的性质和特点，可以将其分为_________三大类。
A. 绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差11.在利用拍频法测频率时，随着被测信号与标准信号频率的接近，在示波器上幅度。
A.逐渐接近而趋于一条直线B.趋于两条直线C.呈周期性变化D.无规律变化12.利用李沙育法测量频率时fx和fy分别是加在X通道和Y通道上的信号，图形与Y轴交点为4个，与X轴交点为2个，则fx/fy等于。
A.2 B.0.5 C.4 D.1 解：fx/fy=ny/nx13. 设某待测量的真值为10．00，测量过程中得到下列测量数据（10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11），测量结果的特点为A．不精密，不正确，准确度低B.精密欠正确C.正确但不精密 D.即精密又正确，准确度高14.示波器的线性时基扫描方式包括。
电子测量技术试题及答案
电子测量技术试题及答案电子测量技术试题及答案(一)《电子测量技术》试题一、填空题(每空1分，共20分)______盒适用于低频(100kHz以下)电磁场的屏蔽。
对于高频的电磁场，屏蔽盒通常是非磁性的______ 金属盒，并且此盒具有良好的接地。
一般实验室的供电是用电力网提供的三相四线制、50Hz低压交流电。
火线和中线之间的电压叫相电压，有效值为 ______;而火线和火线之间的电压叫线电压，有效值为______ .漏电保护器只能保护电源两线电流 ______的漏电。
例如，电线经人体与大地的漏电，设备电源与(有保护地的)机器外壳的漏电。
不能保护两线电流______ 的漏电，例如人体左右手分别接触两电源线的触电。
粗大误差是由于测量人员的粗心，或测量条件引入的奇怪误差，其量值与正常值明显不同。
含有粗大误差的量值常称为坏值或。
系统误差是由仪器的______ 、测量工作条件以及人员的 ______等在整个测量系统中引入的有规律的误差。
随机误差又称为______ 。
在相同的条件下，多次测量同一个量，各次测量的误差时大时小______、______ ，杂乱的变化，这就是随机误差。
准确度：它说明测量值跟 ______的接近程度，反映出______ 的大小。
一般来说，准确度是事物与要达到的效果的吻合程度。
精密度：一般是指某事物的完善、和细密程度。
如一个仪表很精密，是说它的设计和构造精巧、和考虑周到。
精确度：它是______ 和 ______的合称，表示既精确又准确。
在测量工作中已知主量与______ 之间的函数关系，在确定各分量的误差后，求出由这些分量组成的主量的误差是多少。
这就是常见的.______ 问题。
误差分配：在测量工作中已知主量与各分量之间的函数关系，在给定______ 的误差后，求解各分量误差的方法。
这是与误差合成相反的问题，也是______ 的问题。
测量电流的电流表是串入支路中的，让支路电流流经电表，从而测量支路电流值，显然电流表的内阻必须______ ;电压表是跨接在支路的两点上，测量这两点的电压，显然电压表的内阻必须______ 。
电子测量技术复习题及参考答案
电子测量技术复习题一、选择题1. 下列描述不属于．．．测量误差来源的是（B）A. 仪器误差和（环境）影响误差B. 满度误差和分贝误差C. 人身误差和测量对象变化误差D. 理论误差和方法误差2. 在规定的条件下同等级仪表测量值的比较通常称为（B）。
A.计量B.比对C.检定D.校准。
3下列各项中不属于．．．国际单位制基本单位的是（D）A 、坎德拉（cd ）B 、开尔文（K ）C 、摩尔（mol ）D 、千米（km ）4从测量手段上看，伏安法测电阻是（B ）A、直接测量B、间接测量C、组合测量D、比较测量5用高一等级准确度的计量器具与低一等级的计量器具进行比较，以全面判定该低一等级的计量器具是否合格，称为( B )A、比对B、检定C、校准D、跟踪6测量一个±12V双电源供电的反相比例放大器uo=-10ui的输出电压，当输入为3V时，测量值为-10V，则在数据处理时，该误差应作为（C ）处理A、随机误差B、系统误差C、粗大误差D、仪器误差7. 判别测量数据中是否存在周期性系统误差应采用(A )A. 阿贝一赫梅特判据B.马利科夫判据C. 莱特准则D. 肖维纳准则8.正态分布的置信因子k仪表为（A ）A. 2~3B. 2C. 6D. 39.根据测量误差的性质和特点，可以将其分为三大类（ C ）A.绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差10.以下不属于．．．电子测量仪器的主要性能指标的是（ D ）A.精度B.稳定度C.灵敏度D.速度11.在削弱系统误差的典型技术中，使被测量对指示器的作用与标准量对指示器的作用相互平衡，以使指示器示零的比较测量法称（ A ）A.零示法B.替代法C.对照法D.微差法12.在粗大误差的检验法则中，理论最严密，实验证明也是较好的方法是（B ）A莱特检验法 B.格拉布斯检验法 C.中位数检验法D.肖维纳准则13.由一系列观测数据的统计分析来评定的不确定度是（ A ）A.A类不确定度B.B类不确定度C.合成不确定度D.扩展不确定度14 用指针式万用表测电压时因未调零而产生的测量误差属于（B ）A、随机误差B、系统误差C、粗大误差D、人身误差15 现要测一个实际值约为9V的电压，以下电压表选哪个较合适（A ）A、1.0级10V量程B、1.0级100V量程C、0.5级100V量程D、0.5级5V量程16 若测量次数较少时，理论上严密，实验证明效果也较好的粗大误差判据是（B ）A、莱特检验法B、格拉布斯检验法C、中位数检验法D、肖维纳检验法17 下列方法中可能判定出恒定系差的是（C ）A、剩余误差观察法B、马利科夫判据C、用高档仪器比对、校准D、阿贝-赫梅特判据18在实际测量中，选择何种测量方法，主要取决于（ D ）等因素。
【题库】电子测量期末复习题
【题库】电⼦测量期末复习题《电⼦测量》复习题⼀、填空题1.测量仪表的精度⼜可以⽤、和三个指标加以表征。
2.⽰值相对误差定义为与的⽐值，通常⽤百分数表⽰。
4位数字电压表在1V量程能测得的最⼤电压值为 V，它有％的超量程能⼒。
3. 214. 某测试⼈员在⼀项对航空发动机页⽚稳态转速试验中，测得其平均值为 20000 转 / 分钟（假定测试次数⾜够多）。
其中某次测量结果为 20002 转 / 分钟，则此次测量的绝对误差△x＝__________ ，实际相对误差＝___________。
5. 电⼦测量按被测量性质分为：、、和随机测量。
6.测量频率时，通⽤计数器采⽤的闸门时间越，测量准确度越⾼。
7.某数字电压表的最⼤计数容量为19999，通常称该表为位数字电压表；若其最⼩量程为0.2V，则其分辨⼒为。
8. 测量结果的量值包括两部分，即__________和___________。
9. 测量值299.50 mV保留三位有效数字为________________mV，若以V为单位则表⽰为_______________V。
10. 将 15.36 和 362.51 保留 3 位有效数字后为, 。
11. ⽤磁电式电流表作为指⽰仪器时，⼀般应使指针⼯作在不⼩于满度值以上的区域。
12.⽰波器为保证输⼊信号波形不失真，在Y轴输⼊衰减器中采⽤_______ 电路。
13.⽰波器的“聚焦”旋钮具有调节⽰波器中________极与________极之间电压的作⽤。
14.集总参数测量常⽤电桥法和谐振法，使⽤的仪器分别为和。
15．信号源中的核⼼部分是。
调谐信号发⽣器中常⽤的LC振荡器有变压器反馈式、电感反馈式及三种振荡形式。
16. 峰值电压表的基本组成形式为________式。
17. 测量电压时，应将电压表________联接⼊被测电路；测量电流时，应将电流表______联接⼊被测电路。
18. 正弦信号发⽣器的三⼤指标是指_________________、_________________和调制特性。
大学_电子测量试题及答案-《电子测量》期末复习试题及答案
电子测量试题及答案-《电子测量》期末复习试题及答案电子测量期末复习试题及答案(一)一、填空题(本大题共13小题，每空1分，共25分)请在每小题的空格中填上正确答案。
错填、不填均无分。
1、从广义上说，凡是利用______来进行的测量都可以说是电子测量。
2、1、5级100mA的电流表,引用相对误差为______，在50mA点允许的绝对误差为______。
3、随机误差的大小，可以用测量值的______来衡量，其值越小，测量值越集中，测量的______越高。
4、将数字561、51和562、50保留3位有效数字，其值为______和______。
5、示波器的偏转灵敏度定义为______，其值越大，则观测微弱信号的能力就越______。
6、示波器的水平通道主要由______、______和X放大器组成。
7、扫描门又叫______，其输出的门控信号恰好可以作为______，使得只有在扫描正程荧光屏上才显示被测信号波形。
8、电子计数器测周时，选用的时标越小，则显示的位数越______，______误差的影响就越小。
9、在现代有效值电压表中，经常采用______和______来实现有效值电压的测量。
10、四端电阻测量模式为______测量提供了较高的准确度，尤其在必须使用______时及自动测试系统中具有重要意义。
11、基本量程为2V，最大显示为1、9999V的DVM，通常称为______位DVM，______超量程能力。
12、在变容二极管扫频电路中，改变锯齿波电压的变化速率，可改变______;而改变锯齿波电压的幅度，可改变扫频______。
13、扫频信号源的主要工作特性：______;______;振幅平稳性。
二、改错题(本大题共5小题，每小题3分，共15分)要求在错误处的下方划线，并将正确答案填在括号内。
1、根据测量误差的性质和特点。
可以将它们分为随机误差、系统误差、分贝误差。
( )2、双踪示波器在双踪显示时，“交替”方式适用于被测信号频率较低场合，示波器中电子开关的转换频率远大于被测信号的频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、单项选择题（共15题，每小题2分，满分30分）1. 电子测量的特点不包括 。
A.测量频率范围窄B.测量量程宽C.测量准确度高低相差悬殊D.测量速度快2. 电子测量按测量方式分类，不包括 。
A.偏差式测量法B.零位式测量法C.微差式测量法D.等差式测量法3. 按照误差的的基本性质和特点可以分为三类，不包括 。
A.系统误差B.随机误差C.粗大误差D.小误差4. 随机误差正态分布标准差越小，则正态分布曲线越 ，说明绝对值大的误差出现的几率 。
A.宽，大B.窄，小C.窄，大D.宽，小5. 电阻R1=1K 欧，R2=2K 欧，相对误差均为±5%，则串联后的相对误差为 。
A.±5%B.±4%C.±3%D.±2%解：相对误差=[R1/(R1+R2)*5%]+[R2/(R1+R2)*5%]6. 低频信号发生器的主振器通常使用 。
A.RC 振荡器B.LC 振荡器C.石英晶体振荡器D.高频振荡器7. 示波管的组成不包括 。
A.电子枪B.电子偏转系统C.荧光屏D.恒流源8. 示波管偏转系统水平偏转板X 板上所加锯齿电压称为 。
A.时基信号 或扫描信号B.电压信号C.触发信号D.电流信号9. 示波器荧光屏的颜色一般选 。
A.红色B.蓝色C.黄绿色D.黄色10. 根据测量误差的性质和特点，可以将其分为_________三大类。
A. 绝对误差、相对误差、引用误差B.固有误差、工作误差、影响误差C.系统误差、随机误差、粗大误差D.稳定误差、基本误差、附加误差11.在利用拍频法测频率时，随着被测信号与标准信号频率的接近，在示波器上幅度 。
A.逐渐接近而趋于一条直线B.趋于两条直线C.呈周期性变化D.无规律变化12.利用李沙育法测量频率时x f 和y f 分别是加在X 通道和Y 通道上的信号，图形与Y 轴交点为4个，与X 轴交点为2个，则x f /y f 等于 。
A.2B.0.5C.4D.1解：fx/fy=ny/nx13. 设某待测量的真值为10．00，测量过程中得到下列测量数据（10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11），测量结果的特点为A ．不精密，不正确，准确度低 B.精密欠正确 C.正确但不精密 D.即精密又正确，准确度高14.示波器的线性时基扫描方式包括 。
A.触发扫描 或连续扫描B.间断扫描C.脉冲扫描D.直流扫描15.电子计数法测量频率如果想要减小误差，以下不可行的是 。
A.提高晶振频率的准确度B.扩大闸门时间TC.倍频被测信号频率 D .减小闸门时间T预测题16.可以表现精度的指标不包括（）A.精密度B正确度C准确度D灵敏度17.Xl842数字电压表数码显示最大数为19 999，最小一档量程为20mV，问该电压表的最高分辨率是（）A 1uvBC D解：20mV/19999＝0.001 mV＝1μV18.SR46示波器垂直系统最高灵敏度为50uV／div，若输入电压为120uV，则示波器荧光屏上光点偏移原位（）A 2.4格BC D解：120/50＝2.4格19.随机误差的特点不包括（）A有界性B对称性C抵偿性D随机性20.【0，20,40,60，80】XD-1型低频信号发生器表头指示分别为2V和5V，当输出衰减旋钮指向40dB时，实际输出电压值（）A.0.02,0.05 B C D解：2或5*（10的负0,1,2,34次方，一次对应0,20,40,60,80dB）21.二、填空题（共10空，每空2分，满分20分）1. 荧光粉的成份不同，余辉时间也不同，为适应不同需要，将余辉时间分成为_长余辉_、__短余辉_和___中余辉__的不同规格。
普通示波器需采用__中余辉___示波管，而慢扫描示波器则采用__长余辉_示波管.2.正确度说明仪表指示值与真值的接近程度。
反映了__系统误差__的影响。
精密度说明仪表指示值的分散性，反映了（随机误差）的影响。
准确度是精密度与正确度的综合反映。
3.由某电流表测得的电流示值为0.83 mA，查该电流表检定证书，得知该电流表在0.8mA及其附近的修正值为-0.02mA，那么被测电流的实际值为___0.81mA__4. 频率短期稳定度定义为信号发生器经过规定的预热时间后，信号频率在任意_15min__内所发生的最大变化，频率长期稳定度定义为信号发生器经过规定的预热时间后，信号频率在任意_3h__内所发生的最大变化。
5.为了得到稳定的波形显示，必须使扫描锯齿波电压周期T与被测信号周期T y，满足__T=nTy___关系。
预测题6.（计量）是利用技术和法制手段实现单位统一和量值准确可靠地测量7.为了减小测量中的示值误差，在进行量程选择时应尽可能使示值接近（满度值），一般以示值不小于满度值的（2/3）为宜。
8.用随机误差可表征多次测量的精确度，随机误差小，则（精密度高）9..示波器的核心部件是（示波管）。
它由（电子枪，偏转系统，荧光屏)三部分组成。
10.扫描速度就是（光点水平移动的速度），扫描速度的倒数称为（时基因数），它表示光点水平移动单位长度所需的时间。
11.当探头输入进行测量时，因探头衰减了10倍，故示波器偏转因数应当是开关位置指示读数的10倍，测量电压的计算也应乘以10倍。
三、名词解释（共4题，每小题5分，满分20分）1．测量2．电子测量3．等精度测量4．相干式频率合成 5.示值6精度7.频率测量：通过试验方法对客观事物取的定量信息即数量概念的过程电子测量：泛指以电子技术为基本手段的一种测量技术等精度测量：是指在测量条件不变的情况下，对某一被测几何量进行的多次测量。
相干式频率合成：只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混频器的频率之间是相关的示值：测量器具指示的被测量量值称为测量器具的示值。
精度：指测量仪器的读数或测量结果与被测量真值相一致的程度频率：单位时间内周期性过程重复、循环或震动的次数，记为f0.四、综合题（共6题，每小题5分，满分30分）1.说明点频法和扫频法测量网络频率特性的原理和各自特点。
解：点频法测量网络频率特性的原理就是“逐点”测量幅频特性或相频特性。
其特点是：原理简单，需要的设备也不复杂。
但由于要逐点测量，操作繁琐费时，并且由于频率离散而不连续，非常容易遗漏掉某些特性突变点，而这常常是我们在测试和分析电路性能时非常关注的问题。
另外当我们试图改变电路的结构或元件参数时，任何改变都必然导致重新逐点测量。
扫频法测量网络频率特性的原理就是在测试过程中，使信号源输出信号的频率按特定规律自动连续并且周期性重复，利用检波器将输出包络检出送到示波器上显示，就得到了被测电路的幅频特性曲线。
其特点是：①可实现网络的频率特性的自动或半自动测量；②不会出现由于点频法中的频率点离散而遗漏掉细节的问题；③得到的是被测电路的动态频率特性，更符合被测电路的应用实际。
2.与示波器A配套使用的阻容式无源探头，是否可与另一台示波器B配套使用？为什么？解：不能，因为探头里的微调电容是对示波器A调定的，每台示波器的Ci值一般是不同的，所以探头不能互换，否则会引入明显的畸变。
3.延迟线的作用是什么？内触发信号可否在延迟线后引出，去触发时基电路？为什么？解：当示波器工作在内触发状态时，利用垂直通道输入的被测信号去触发水平偏转系统产生扫描电压波，从接受触发到开始扫描需要一小段时间，这样就会出现被测信号到达Y偏转板而扫描信号尚未到达X偏转板的情况，为了正确显示波形，必须将接入Y通道的被测信号进行一定的延迟，以便与水平系统的扫描电压在时间上相匹配。
不能。
因为如果在延迟线后引出，水平系统的扫描电压在时间上相对于垂直通道输入的被测信号就没有延迟了。
4.示波器Y通道内为什么既接入衰减器又接入放大器？它们各起什么作用？解：为适应Y通道输入的被测信号的大幅度的变化既接入衰减器又接入放大器。
放大器对微弱的信号通过放大器放大后加到示波器的垂直偏转板，使电子束有足够大的偏转能量。
衰减器对输入的大幅度信号进行衰减。
5.双踪与双线示波器的区别是什么？解：双踪示波器的垂直偏转通道由A和B两个通道组成。
两个通道的输出信号在电子开关控制下，交替通过主通道加于示波管的同一对垂直偏转板。
A、B两个通道是相同的。
主通道由中间放大器、延迟线、末级放大器组成，它对两个通道是公用的。
双线示波器采用双线示波管构成。
双线示波管在一个玻璃壳内装有两个完全独立的电子枪和偏转系统，每个电子枪发出的电子束经加速聚焦后，通过“自己”的偏转系统射于荧光屏上，相当于把两个示波管封装在一个玻璃壳内公用一个荧光屏，因而可以同时观察两个相互独立的信号波形。
双线示波器内有两个相互无关的Y通道A和B，每个通道的组成与普通示波器相同。
7.标准的时频如何提供给用户使用？答：标准的时频提供给用户使用有两种方法：其一，称为本地比较法。
就是用户把自己要校准的装置搬到拥有标准源的地方，或者由有标准源的主控室通过电缆把标准信号送到需要的地方，然后通过中间测试设备进行比对。
其二，是发送—接收标准电磁波法。
这里所说的标准电磁波，是指含有标准时频信息的电磁波。
8.测量相位差的方法有哪些？解：1）示波器测量；2）把相位差转换为时间间隔，先测量出时间间隔，在换算为相位差把相位差转换为电压，在换算为相位差；3）零示法。
8. 某待测电路如图【必考题】（1）计算负载R L 上电压U 0的值（理论值）（2）如分别用内阻R V 为120k Ω的晶体管万用表和内阻R V 为10M Ω的数字电压表测量端电压U 0，忽略其他误差，则示值U x 各为多少？（3）比较两个电压表测量结果的示值相对误差γx （%100/)(0⨯-=x x x U U U γ）解：（1）0305 2.53030U V ⨯＝＝＋ （2）R 外1＝30//120＝24 K Ω 1245 2.2230x U V ⨯＝＝＋24R 外2＝30//10000＝29.91 K Ω 229.915 2.49630x U V ⨯＝＝＋29.91（3）01100%100%12.6%2.22x x x U U r U ⨯⨯－ 2.22－2.5＝＝＝－ 02100%100%.16%2.496x x x U U r U ⨯⨯－ 2.496－2.5＝＝＝－09.【预测题】.用准确度s ＝1．0级，满度值100μA 的电流表测电流，求示值分别为80μA 和40μA 时的绝对误差和相对误差。
解：Δx1＝Δx2＝Δxm ＝±1%×100＝±1μArx1＝Δx1/ x1＝±1/80＝±1.25% rx2＝Δx2 / x2＝±1/40＝±2 .5% R V R L U 0 电压表10.【必考题-数值会变】 按照舍入法则，对下列数据处理，使其各保留三位有效数字：86.372 4， 8.914 5， 3.175 0， 0.003 125， 59 .450解：86.372 4＝86.4 8.914 5＝8.91 3.175 0＝3.180.003 125＝0.00312 59 .450＝59.00011. 计算下列波形的幅度和频率（经探头接入）（1）V/div 位于0.2档，t/div 位于2μs 档。
