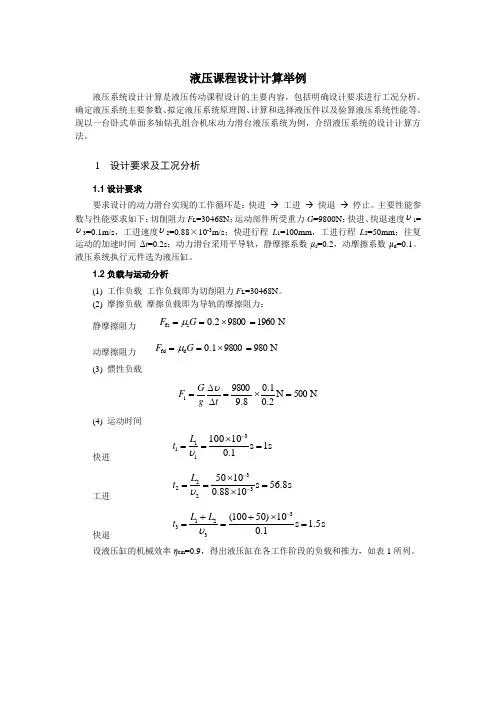

液压课程设计计算举例液压系统设计计算是液压传动课程设计的主要内容，包括明确设计要求进行工况分析、确定液压系统主要参数、拟定液压系统原理图、计算和选择液压件以及验算液压系统性能等。
现以一台卧式单面多轴钻孔组合机床动力滑台液压系统为例，介绍液压系统的设计计算方法。
1 设计要求及工况分析1.1设计要求要求设计的动力滑台实现的工作循环是：快进 → 工进 → 快退 → 停止。
主要性能参数与性能要求如下：切削阻力F L =30468N ；运动部件所受重力G =9800N ；快进、快退速度υ1= υ3=0.1m/s ，工进速度υ2=0.88×10-3m/s ；快进行程L 1=100mm ，工进行程L 2=50mm ；往复运动的加速时间Δt =0.2s ；动力滑台采用平导轨，静摩擦系数μs =0.2，动摩擦系数μd =0.1。
液压系统执行元件选为液压缸。
1.2负载与运动分析(1) 工作负载 工作负载即为切削阻力F L =30468N 。
(2) 摩擦负载 摩擦负载即为导轨的摩擦阻力： 静摩擦阻力 N 196098002.0s fs =⨯==G F μ 动摩擦阻力 N 98098001.0d fd =⨯==G F μ (3) 惯性负载N500N 2.01.08.99800i =⨯=∆∆=tg G F υ(4) 运动时间快进s1s 1.0101003111=⨯==-υL t工进s8.56s 1088.0105033222=⨯⨯==--υL t快退 s5.1s 1.010)50100(33213=⨯+=+=-υL L t设液压缸的机械效率ηcm =0.9，得出液压缸在各工作阶段的负载和推力，如表1所列。
表1液压缸各阶段的负载和推力根据液压缸在上述各阶段内的负载和运动时间，即可绘制出负载循环图F -t 和速度循环图υ-t ，如图1所示。
2 确定液压系统主要参数2.1初选液压缸工作压力所设计的动力滑台在工进时负载最大，在其它工况负载都不太高，参考表2和表3，初选液压缸的工作压力p 1=4MPa 。
液压平板硫化机,的设计方案
液压平板硫化机,的设计方案(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液压硫化平板电加热控制电气的设计一、设计要求1．要求安全可靠的完成动平板上行、下行、加压、保压、手动连续卸压、加压的往复运动。
2．特殊需要时的手动下行、紧急停机。
3．恒温设定、恒温恒压的时间设定，硫化完成自动下行停车报警。
4．电加热恒温温差±5℃，设定温度0~300℃（实际使用温度200℃左右）。
二、设计元器件的选用根据上述的要求，选用的元件为：电磁继电器、时间继电器、接触器、温度控制仪、固态继电器及热继电器，700W铁管添充加热器、电接点压力表。
三、设计思路为了使设备操作方便，节约能源、提高生产效率，我利用一个急停按钮做特殊情况下的紧急停机，一个常开按钮完成上述所有运动过程。
四、设计的电原理图及工作原理（见图1.运行控制、2.加热控制）1．运行设计工作时动平板要上行合模、接触工件时，需要根据实际情况，连续往复加压卸压，上下运动最后恒温保压。
共5页第1页工作前首先设定恒温、恒压需要的时间，按动按QA,继电器J1吸合并自保,时间继电器SJ3延时导通J2不动作.继电器J3吸合并自保,常开常闭反转,接触器CZ1吸合油泵电动机D1起动(根据泵说明配备电动机功率),电磁阀DT3动作,动平板开始上行,同时时间继电器SJ开始按设定的时间计时,当动平板接触模具时,按住按钮QA，SJ3按设定的时间t延时闭合,继电器J2吸合.继电器J1释放,电磁阀DT1、DT2动作,动平板下行,当放开按钮QA时,继电器J2释放,下行停止,继电器J1吸合上行,连续往复多次合模完成,开始加压,压力到达设定的压力值时,电接点压力表的常开点闭合,触发固态继电器导通,继电器J0吸合,继电器J1释放,加压停止,当压力小于设定值时,固态继电器再次被触发,完成恒压要求。
为了克服电接点压力表常点接触不良的缺点，安全可靠的工作，我在固态继电器的触发处，并联了一只470μF电解电容器，大大提高了可靠性。
液压与气压传动课程设计任务书

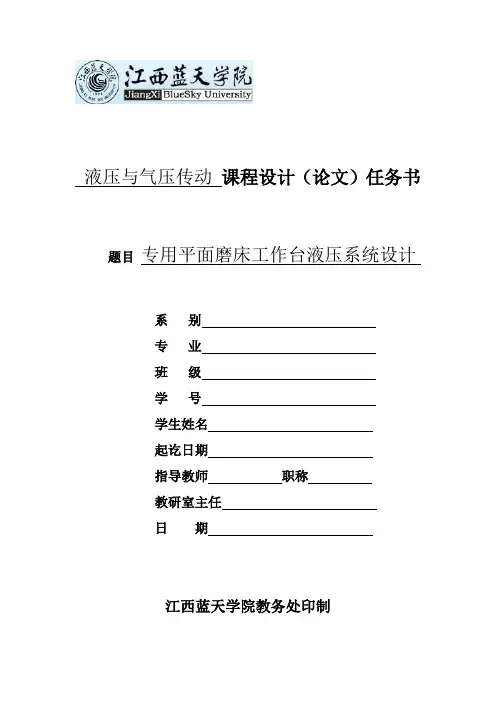

液压与气压传动课程设计（论文）任务书题目专用平面磨床工作台液压系统设计
系别
专业
班级
学号
学生姓名
起讫日期
指导教师职称
教研室主任
日期
江西蓝天学院教务处印制
填表说明
1．课程设计（论文）书第一项、第二项内容由指导教师填写，由所属教研室主任审定后下达到学生。
2．课程设计（论文）书第三项、第四项、第六项内容由学生填写，由指导教师审定。
3．课程设计（论文）完成后，与课程设计图纸（论文）、计算书（调研报告）等用专用文件袋装齐亲自交给指导教师，待指导教师
确认资料完整后方可。
4．课程设计（论文）完成后，由指导教师评阅，签署评语，并评定学生成绩，由所属教研室主任审查。
液压课程综合设计任务书

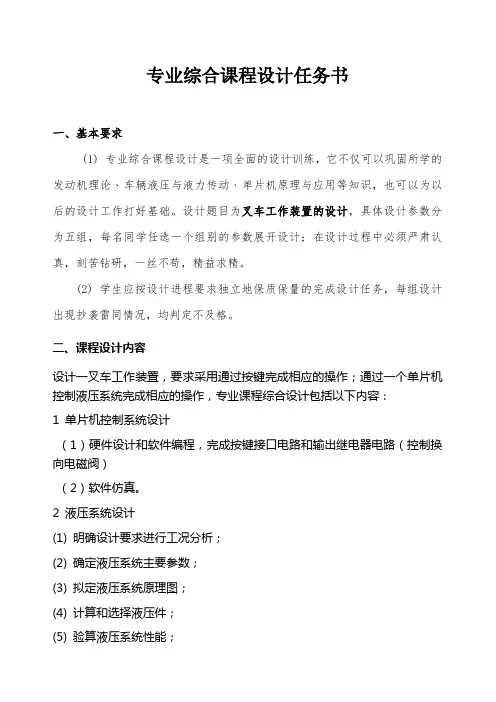

专业综合课程设计任务书一、基本要求(1) 专业综合课程设计是一项全面的设计训练，它不仅可以巩固所学的发动机理论﹑车辆液压与液力传动﹑单片机原理与应用等知识，也可以为以后的设计工作打好基础。
设计题目为叉车工作装置的设计，具体设计参数分为五组，每名同学任选一个组别的参数展开设计；在设计过程中必须严肃认真，刻苦钻研，一丝不苟，精益求精。
(2) 学生应按设计进程要求独立地保质保量的完成设计任务，每组设计出现抄袭雷同情况，均判定不及格。
二、课程设计内容设计一叉车工作装置，要求采用通过按键完成相应的操作；通过一个单片机控制液压系统完成相应的操作，专业课程综合设计包括以下内容：1 单片机控制系统设计（1）硬件设计和软件编程，完成按键接口电路和输出继电器电路（控制换向电磁阀）（2）软件仿真。
2 液压系统设计(1) 明确设计要求进行工况分析；(2) 确定液压系统主要参数；(3) 拟定液压系统原理图；(4) 计算和选择液压件；(5) 验算液压系统性能；(6) 结构设计及绘制零部件工作图；(7) 编制技术文件。
3 液压系统实验室调试(利用最后一周的两天集中时间）4 发动机的选择由液压系统的功率和发动机性能曲线，合理选择发动机型号。
学生最终上交：(1) 液压系统原理图1张；(2) 液压缸零件图和装配图；(3) 设计计算说明书1份。
（4）单片机硬件原理图一张。
三专业课程综合课程设计技术要求1 单片机控制系统的要求：操作按键完成工作装置的各项功能：提升缸的上升和下降，倾斜缸的前移和回收。
要求有行程限位和过载报警功能。
2 液压系统参数：第一组：最大提升负载质量m（kg）1530提升高度h（m） 2提升速度v（m/s）0.2最大倾斜扭矩T（N.m）5000倾斜角度α（°）20/s）1~2第二组：最大提升负载质量m（kg）2530提升高度h（m） 2.5提升速度v（m/s）0.3最大倾斜扭矩T（N.m）7000倾斜角度α（°）20/s）1~2 第三组：最大提升负载质量m（kg）1230提升高度h（m） 1.6提升速度v（m/s）0.15最大倾斜扭矩T（N.m）3000倾斜角度α（°）15/s）0.6~1 第四组：最大提升负载质量m（kg）3000提升高度h（m） 2.3提升速度v（m/s）0.4最大倾斜扭矩T（N.m）5000倾斜角度α（°）20/s）1~2 第五组：最大提升负载质量m（kg）3300提升高度h（m） 1.8提升速度v（m/s）0.25最大倾斜扭矩T（N.m）4500倾斜角度α（°）20/s）1~2 第五组：最大提升负载质量m（kg）3800提升高度h（m） 2.2提升速度v（m/s）0.55最大倾斜扭矩T（N.m）5500倾斜角度α（°）20/s）3~4四、进度安排。
平板硫化机液压系统设计
毕业设计600X600/1000蒸汽加热平板硫化机液压传动系统设计Vulcanizing press hydraulic system design班级高分子设备081学生姓名俞健学号830202036指导教师李晓光职称导师单位论文提交日期徐州工业职业技术学院毕业专题（设计）任务书课题名称：600X600/1000蒸汽加热平板硫化机液压传动系统设计课题性质：毕业专题系名称：材料工程系专业：高分子设备08级班级：高分子设备081指导教师：李晓光学生姓名：俞健一、课题名称：平板硫化机——二、毕业专题（设计）主要内容：（一）平板硫化机设计主要设计参数：常用的模型制品平板硫化机的规格及主要技术特征主要技术特征QLB—D/Q600×600×2 公称压力/MN 1液压系统压力/Mpa 16柱塞行程/mm 250柱塞上升速度/mm/s 12热板尺寸/mm 600×600热板工作层数 2热板间距/mm 125加热功率/kw 16.2加热方式电热或汽热电机功率/kw 1.5质量/t 2.5外形尺寸/mm 1400×800×1700（二）本次毕业设计的主要目的是：1、通过本次毕业设计使学生综合运用机械设计基础及有关知识，起到巩固、深化、融会贯通及扩展有关机械设计方面知识的作用，树立正确的设计思想。
2、通过本次毕业设计的实践，培养学生分析和解决工程实际问题的能力，使学生掌握机械零件、机械传动装置和高分子机械的一般设计方法和步骤。
3、提高学生的有关设计能力——计算能力、绘图能力以及计算机辅助设计（CAD）能力等，使学生熟悉设计资料（手册、图册等）的使用，掌握经验估算等机械设计的基本技能。
4. 学习分析问题、解决实际工程问题的方法，提高独立设计的能力。
5. 学习一般设计说明书的撰写方法。
（三）设计内容及步骤课程设计的内容及步骤如下：1.设计准备阅读有关设计资料，研究分析设计任务书，明确设计要求等。
液压课程设计任务书

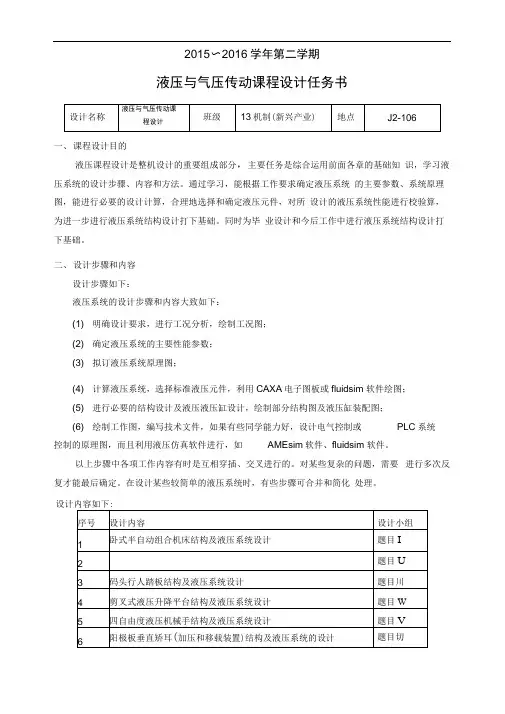

2015〜2016学年第二学期液压与气压传动课程设计任务书一、课程设计目的液压课程设计是整机设计的重要组成部分，主要任务是综合运用前面各章的基础知识，学习液压系统的设计步骤、内容和方法。
