FN--高压负荷开关
FN5高压负荷开关使用说明书
概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。
该产品经全面型式实验和长期的试运行考核、性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804 《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小、重量轻，可用于环网柜和箱式变电站，广泛应用于12KV线路的电能分配，并有效地避免了设备的缺相运行。
该产品的研制成功填补了国内空白，可实现开关、隔离和接地三工位。
型号含义使用环境1、海拔不超过1000米；2、周围空气温度上限+40oC 下限-25oC；3、相对湿度，日平均值不大于95%，月平均值不大于90%(+25oC)；4、周围空气应不受腐蚀性、可燃性气体等明显污染；5、无经常性的剧列运动；技术参数1、负荷开关-熔断组合电器的技术参数见下表：序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 1005 额定短路开断电流KA 506 1min 工频耐受电压（有效值）对地、相间/隔离断口KA 42/487 雷电冲击耐受电（压峰）值对地、相间/隔离断口KV 75/858 熔断件撞击输出能量Kg ≈52、组合电器所配负荷开关的技术参数见下表。
序号名称单位参数1 额定电压KV 122 最高工作电压KV 123 额定频率Hz 504 额定电流 A 6305 额定负载有功负载开断电流 A 6306 5%额定有功负载开断电流 A 31.57 额定电容开断电流 A 108 额定电感开断电流 A 409 额定转移电流KA 1.310 额定短时耐受电流KA 2011 额定峰值耐受电流KA 5012 机械寿命次2000外形图1、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构FN5-12 户内交流高压负荷开关1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴10、导向片11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构FN5-12D户内交流高压负荷开关1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
KV户内高压负荷开关FN-DXL／A说明
一、FN7-12DXL／400A10KV户内高压负荷开关称说明概述
FN7-12DXL／400A10KV户内高压负荷开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
10KV户内高压负荷开关适于重合闸操作并有极高的操作可靠性与使用寿命。
10KV户内高压负荷开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
10KV户内高压负荷开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
10KV户内高压负荷开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、10KV户内高压负荷开关选型
用户可根据被保护对象选用不同型号的10KV户内高压负荷开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《10KV户内高压负荷开关FN7-12DXL／400A》
五、10KV户内高压负荷开关使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在10KV户内高压负荷开关端子间的工频电压不超过10KV户内高压负荷开关的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。
8.10KV户内高压负荷开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
10KV。
负荷开关的作用-负荷开关的工作原理
如对您有帮助，可购买打赏，谢谢

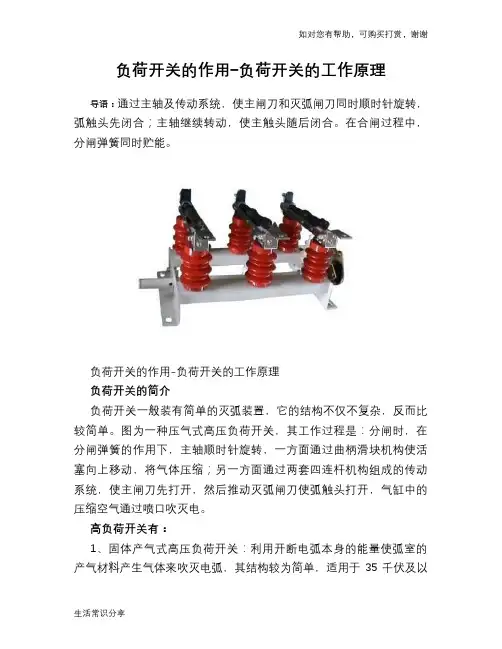

生活常识分享 负荷开关的作用-负荷开关的工作原理
导语：通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。
在合闸过程中，分闸弹簧同时贮能。
负荷开关的作用-负荷开关的工作原理
负荷开关的简介 负荷开关一般装有简单的灭弧装置，它的结构不仅不复杂，反而比较简单。
图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电。
高负荷开关有： 1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35
千伏及以。
FN5-10型负荷开关
FN5-10型负荷开关FN5-10型负荷开关概述FN5-10型负荷开关FN5-12型户内交流⾼压负荷开关（以下简称负荷开关）适⽤于交流50Hz、12kV的⽹络中，作为开断负荷电流及关合短路电流之⽤。
带有熔断器的负荷开关可切断短路电流，作保护开关之⽤。
FN5-10型负荷开关本负荷开关可配⽤CS6-1型⼿动操作机构、本产品专⽤CS□⼿动操作机构或CJ□电动操作机构。
FN5-12R(L)型户内交流⾼压负荷开关—熔断器组合电器经全⾯型式试验和长期的试运⾏考核，性能达到IEC420《交流⾼压负荷开关—熔断器组合电器》（1990版）和GB3804《3-63KV交流⾼压负荷开关》标准要求，与国外同类产品⽐较，技术参数已达到同类产品⽔平，具有体积⼩，重量轻，可⽤于环⽹柜和箱式变电站，⼴泛应⽤于10KV线路电能的分配，可实现开关、隔离和接地三⼯位，并有效地避免了设备的缺相运⾏。
主要技术参数外形及安装尺⼨外形图Appearance diagram1、框架2、⽀柱绝缘⼦3、⽀座接线座4、⼑⽚5、灭弧管6、扭簧及扭簧销轴7、导向⽚8、触座接线板9、拉杆10、负荷开关转轴11、弹簧储能机构12、操作机构1、Framework2、Post insulator3、Bearing wiringboard4、Blade5、Arc extinguisher6、Torsional springand its pin bearing8、Wring board9、Draw bar10、Load switchmoving bearing11、Springenergy-storingmechanism12、OperatingmechanismFN5-12 户内交流⾼压负荷开关FN5-12 Indoor AC H.V. Load Switch1、框架2、接地⼑⽚3、接地开关轴4、⽀柱绝缘⼦5、接地转轴6、⽀座接地板7、⼑⽚8、灭弧管9、拉簧接钮簧销轴10、导向⽚11、触座接线板12、拉杆13、负荷开关轴14、接线开关弹簧储能机构15、接地开关弹簧储能机构16、负荷开关操作机构17、接地开关操作机构1.Framework2.Earth blademoving bearing4.Post insulator5.Earth movingbearing6.Bearing wiringboard7.Blade8.Arc extinguisher9.Draw spring andto rsional spring’s pinbearing10.Guide bar11.wiring board12.Draw bar13.Load switchmoving bearing14.Load switchspringenergy-storingmechanism15.Earth switchspringenergy-storingmechanism16.Load switchoperatingmechanism17.Earth switchoperatingmechanismFN5-12D户内交流⾼压负荷开关FN5-12D Indoor AC H.V. Load Switch1、FN5-12负荷开关2、⽀座熔断器接线板4、熔断器接线板5、熔断器⽀架注：配RN3熔管电流75A及75A以上的安装尺⼨为括号内尺⼨。
fn12高压负荷开关
fn12高压负荷开关
fn12高压负荷开关
fn12高压负荷开关用处：
FZN-12型户内沟通高压真空负荷开关及熔断器组合电器是三相沟通50Hz、额外电压12kV的户内设备，适用于工矿公司配电所及变电站等场合，作负荷操控和短路维护之用。
对变压器等电气设备的维护运用比断路器更简练，分外适宜于环网、双辐射供电单元和箱式变电站。
本设备规范：GB3804-90《3~63kV沟通高压负荷开关》和GB1985-89《沟通高压阻离隔关和接地开关》。
高压负荷开关构造特性：
本商品由组织箱、阻离隔关及传动体系、真空开关及传动体系三有些构成，具有配电性强、重量轻、外型美丽、构造紧迁就理和寿数长等特征，并且组柜分外便当。
阻离隔关及传动体系经过操作棒进行操作，能够完联络、分、接地三种操作，每种方位均由锁扣断定;真空开关及传动体系经过绷簧储能进行活络操作，能够手动，也能够主动。
fn12高压负荷开关运用环境
◆周围空气温度：上限+40℃，下限-25℃;
◆海行翻开：十00m及以下;
◆相对湿度：月均匀值不大于90%，日均匀值不大于95%;
◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等显着污染;
◆无常常性的剧烈运动;
◆耐污秽等级：Ⅱ级。
如运用条件跨过上述规矩，由用户与制造厂洽商洽定。
fn12高压负荷开关特征
1、开关的构造是在阻离隔关基础上附加真空灭弧设备，所以不光具有负荷开关功用，并且具有阻离隔关的功用。
2、开关在开断进程中，开断的速度是靠灭弧设备中的活络组织确保，故开断的速度不受手动或电动组织操动速度的影响。
3、开关全体构造简略，要害的灭弧设备为全体构造，替换便当。
4、可再三操作，简直无修补。
高压负荷开关工作原理

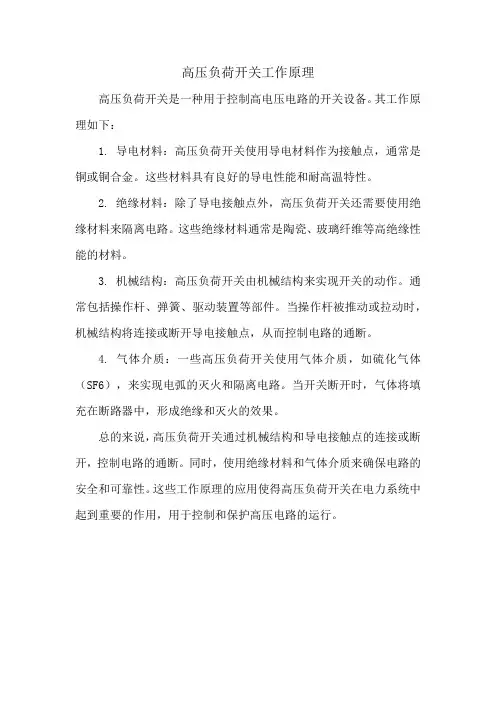

高压负荷开关工作原理
高压负荷开关是一种用于控制高电压电路的开关设备。
其工作原理如下：
1. 导电材料：高压负荷开关使用导电材料作为接触点，通常是铜或铜合金。
这些材料具有良好的导电性能和耐高温特性。
2. 绝缘材料：除了导电接触点外，高压负荷开关还需要使用绝缘材料来隔离电路。
这些绝缘材料通常是陶瓷、玻璃纤维等高绝缘性能的材料。
3. 机械结构：高压负荷开关由机械结构来实现开关的动作。
通常包括操作杆、弹簧、驱动装置等部件。
当操作杆被推动或拉动时，机械结构将连接或断开导电接触点，从而控制电路的通断。
4. 气体介质：一些高压负荷开关使用气体介质，如硫化气体（SF6），来实现电弧的灭火和隔离电路。
当开关断开时，气体将填充在断路器中，形成绝缘和灭火的效果。
总的来说，高压负荷开关通过机械结构和导电接触点的连接或断开，控制电路的通断。
同时，使用绝缘材料和气体介质来确保电路的安全和可靠性。
这些工作原理的应用使得高压负荷开关在电力系统中起到重要的作用，用于控制和保护高压电路的运行。
FN5负荷开关使用说明书
FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为1图 FN5-121、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆 10、负荷开关转轴 11、弹簧储能机构12、操作机构2图 FN5-12D1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构3图 FN5-12R1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
4图 FN5-12RS1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
5图 FN5-12RL1、低架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构6图 FN5-12RDL1、底架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关。
高压负荷开关
高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。
该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。
具有开断额定电流、过载电流。
可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%无导电性尘埃、腐蚀性气体及水蒸汽体的场所4.无火灾、爆炸危险的场所5. 无经常性的剧烈振动的场所6.主要技术参数数值单位项目序号数值FZN21-12D/T630-20FZN21-12D/T630-2012KV12额定电压150HZ50额定频率2650A125额定电流3空真1min断口、频工KV48隔离断口额定缘缘水平4间相受耐地对电压42空真离断口、隔压电雷电冲击耐受KV口相间断（峰值）85地对75-KA50额定峰值耐耐受电流5-20KA额定知时耐受电流4s6-A630额定有功负载开断电流7-630A额定闭环开断电流8-10A额定电缆充电开断电流9 12501250KVA开断空载变压器容量10-31.5KA额定短路开断电流11-A3150额定转移电流12-SDLAJ-12,SFLAJ-12,SKLAJ-12熔断器型号13J-3-5撞击器输出能量1450KA额定短路关合电流15（预期峰值）80流受电关额定耐接地开50KA5016（峰值）额定短时耐受4s接地开关2020KA17电流≌或（辅助回路额定电压DC V110220，≌，≌22018）AC110≌1000010000次机械寿命19结构特点、真空开上）隔离开关负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在．关管、接地开关、弹簧操作机构等组成。
高压负荷开关
高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。
该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。
具有开断额定电流、过载电流。
可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。
FN12-12交流高压负荷开关
FN12-12交流高压负荷开关概述FN（以下简称FN12-12D负荷开关）是额定电压为12KV，额定频率为50Hz的三相高压开关设备，用于分合负荷电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短时电流。
（以下简称FN12-12（R）D组合电器），佳吉电气是在FN7-12D负荷开关与S□LAJ-12(XRNT□-10)高压限流式熔断器组合在一起的户内高压开关设备。
它可以开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何电流，同时熔断器通过其碰撞使负荷开关分闸。
适用范围FN12-12D/负荷开关FN12-(R)D组合电器主要用三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护之用。
由于组合电器对变压器等电器设备的保护作用比用断路器更可靠，特别适用于环网，比辐射代单元和箱式变电站。
产品采用标准a、GB3804-90《3～65KV交流高压负荷开关》b、GBXXX-XX《交流高压负荷开关-熔断器组合电器》（等效IEC420-1990）c、GB1995-89《交流高压隔离开关和接地开关》正常工作环境A、周围空气温度不高于 +40oC 不低于-25oC；B、海拔不超过1000米；C、相对湿度，月平均值不大于90%，日平均值不大于95%；D、周围空气应不受腐蚀性、可燃性气体及水蒸汽体等明显污染；E、无经常性的剧烈运动；F、耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂商协商确定。
型号含义额定动稳定电流（KA）额定电流接地开关额定电压（KV）设计序号户内交流高压负荷开关额定短路开断电流（KA）额定电流接地开关带熔断器额定电压（KV）设计序号户内高压负荷开关-熔断器组合电器技术参数和性能见下表机械特征参数。
高压负荷开关及重合器
高压负荷开关（QL）高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用，用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路高压负荷开关文字符号：QL图形符号作用：隔离高压电源，以保证其他电气设备和线路的安全检修及人身安全。
特点：有明显的断开间隙；简单的灭弧装置。
通断一定的负荷电流和过负荷电流，不能断开短路电流，必须与高压熔断器串联使用，借助熔断器切除短路故障。
高压负荷开关种类很多，有压气式，油浸式，真空式，SF6等。
其中应用最多的是户内压气式高压负荷开关。
油浸式压气式压气式高压负荷开关上隔离开关真空负荷开关上接线端子下接线端子传动机构弹簧脱扣机构接地开关上接线端子下接线端子操作机构高压隔离开关功能:主要用来隔离高压电源以保证其他设备的安全检修。
它没有专门的灭弧装置，因此不允许带负荷操作。
然而它可以用来通断一定的小电流电路等。
结构:触头装置、绝缘瓷瓶、底座及传动机构等。
高压隔离开关一般采用手动操作机构。
QS 符号GFW-35型高压负荷隔离开关•GFW1—35型户外高压隔离负荷开关是为了适应我国农村电气化事业的发展，满足我国农网小型化变电所建设的需要研制生产的。
它能够在正常电路条件(也可以在规定的过载运行条件)下关合、承载和开断电流以及在规定的异常回路(例如短路)下，按规定的时间承载电流，并在分闸位置时，能满足对隔离开关规定要求的开关设备。
GFW-35型高压负荷隔离开关特点•能有效地开断200A负荷电流，单断口可以开断负荷电流达到100A。
•采用双断口灭弧结构•具有明显断开点•GFW1—35型户外隔离负荷开关分单断口双柱式和双断口三柱式结构，采用CT型弹簧操动机构，隔离负荷开关每极由底座、支柱绝缘子及导电回路和灭弧室组成。
操动机构•GFW1—35型户外高压隔离负荷开关的分合采用了电动操作机构CT型弹簧操动机构，隔离负荷开关本体部分的动作由该弹簧机构控制完成。
fn5-10r-400负荷开关
电气符号有情提供：触点触头限定符号接触器功能断路器功能隔分开关功能负荷开关功能自动释放功能限制/位置开关功能手车式抽屉式插口FN5-12R 户内交流高压负荷开关FN5-12R Indoor AC H.V. Load Switch1、FN5-12D负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
1、FN15-12D Load switch2、Bering fuse box wiringboard3、Fuse link4、Fuse box wiring board5、Fuse box supportNotes:The installing size inthe bracket is for RN13 fuselink with 75A or above75A.用途FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器亦称带脱装置负荷开关(以下简称开关)，适用于50Hz，额定电压6-12KV的网络中，可开断负荷电流、过载电流及短路电流，本负荷开关配用CS6-Ⅰ型手动操作机构，本产品专用的CS□手动机构。
型号含义Type meaning额定电流〔A〕带脱扣装置(撞针器)带接地闸刀带熔断器额定电压设计序号户内负荷开关Rated currentWith tripping gear(striker)with earth switchwith fuse boxRated voltageDesigned numberIndoor load switch 技术参数Technical parameter1、负荷开关-熔断组合电器的技术参数见下表：Technical parameter of Load Swith Fuse box 〔please see the table〕序号Number 名称Name单位Unit参数Parameter1额定电压Rated voltageKV 12 2最高工作电压Max.working voltageKV 12 3额定频率Rated frequencyHz 50 4额定电流Rated voltageA 100 5额定短路开断电流Rated short-circuit switch-off currentKA 506 1min 工频耐受电压〔有效值〕对地、相间/隔离断口1min power frequency withstand voltage(value) to ground、interphase/isolation breakKA 42/487 雷电冲击耐受电〔压峰〕值对地、相间/隔离断口Lighting impulse resisting voltage (peak) to ground、interphase/isolation breakKV 75/858熔断件撞击输出能量Fuse link striking output energyKg ≈5概述FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器是我厂吸收消化国外先进技术，结合我国的供电要求，自行设计研制而成的。
高压负荷开关的功能
高压负荷开关的功能
1高压负荷开关
高压负荷开关是一种电气设备，一般应用于电力系统的负荷控制和保护系统中。
它用于连接和断开电流线路，从而控制用电设备的接通和断开。
它具有分断能力，在断开电路的条件下能够有效的抑制和限制产生的电磁能。
高压负荷开关的作用是在开路状态下保持高压和高电流，并在接通状态下进行复位和关断，以达到控制电力用电设备的开关选择。
它可以有效的抑制和限制产生的电磁能，并能在接通状态中对回路中的电流进行快速响应，从而有效的调节电流负荷。
同时，它还具有高能耗、高电耗和热耗特性，在断开电路的条件下能够提供良好的放电能力，从而有效的抑制电磁能的释放。
这种开关通常用于大型电力运营系统、发电厂和配电系统，能够保证电力供应的安全性，控制电流负荷的变化，保护用电设备的安全运行。
高压负荷开关的特点是结构紧凑，操作简便，安全可靠，效率高，服务寿命长，价格低，在电力系统中得到了广泛应用。
电气设备中，高压负荷开关是重要的设备，它可以实现电力设备的自动控制，有效的抑制和限制回路的电磁能释放，保证电力系统的安全性和可靠性，是现代电力工程的关键技术。
fn7高压负荷开关
fn7高压负荷开关fn7高压负荷开关fn7高压负荷开关介绍:fn7系列户内沟通高压负荷开关式是一种新式产气式户内高压负荷开关，适用于沟通50HZ，额外电压12KV的三相沟通电力系统中，作为开断负荷电流及关合短路电流之用。
带有脱扣设备配高分断才调熔断器的负荷开关--熔断器组合电器有断相跳闸功用，可堵截短路电流，作维护设备用。
fn7高压负荷开关功用:1、合闸操作：手动合闸时，由操作组织，经过传动组织使合闸绷簧储能，当储能接连时，绷簧开释能量，完毕触刀高速闭合。
2、分闸操作与熄弧原理：手动分闸时，由分闸绷簧开释能量，使主触刀先断开，然后孤触刀顷刻间再分断电路。
在孤触刀断开的顷刻间，发作电弧，灭弧室壁起到冷却电弧的效果，并在电弧效果下发作气体使电弧停息。
3、装有带碰击器之限流熔断器的fn7高压负荷开关，具有主动脱扣设备，与熔断器非全相熔断时，fn7高压负荷开关主动分闸，须经再扣后方可从头合闸。
4、装有接地开关的负荷开关，经过联锁组织完毕互锁，以避免误分误合。
5、中选用熔断器与全体式负荷开关协作不其时，可选用分体式fn7高压负荷开关。
6、具有主动脱扣设备的fn7高压负荷开关，可加装电动分闸设备以完毕电动分闸。
fn7高压负荷开关设备与调试:1、商品在出厂前现已调度器度及查验合格、设备前勿再私行调整及操作开关。
2、负荷开关应设备在笔直的墙上或金属架上，配用4-6个M12螺栓，在设备孔设备孔方位固定。
3、联接开关母线，铜排，设备前应调平，以螺栓紧固，避不用力过猛而使开关损坏或变形，影响导电及触摸。
4、该开关配用CS6型或园盘手动操作组织，当手柄向上时为合闸方位，当手柄向下时为分闸方位。
5、负荷开关操作组织及母线设备好往后，应进行不少于5次的分合闸操作，其运动部位应活络，导电触摸应超卓，动态触刀无因母线设备而发作错位景象。
高压负荷开关
高压负荷开关
负荷开关是一种用来开断和关合负载电流和一定过载电流的开关电器，不具备切断和大合短路电流的能力。
负荷开关主要用于10~35kV 的小容量配电系统中。
为了能在电力系统发生短路故障时及时切除故障，负荷开关必须和熔断器联合应用，由熔晰器来判断故障和切除故障。
负荷开关实质上可看作是一种开断能力较低的断路器。
按其灭弧方式的不同可分为油没式负荷开关，固体式负荷开关，压气式负荷开关等。
近年来伴随着SF断路器与真空断路器的发展也发展了SF负荷开关和真空负荷开关。
由于不需开断短路电流,所以负荷开关的结构远较断路器简单。
油浸式负荷开关是一个三相共箱、没有专门灭弧装置的油中简单分断开关。
这种负荷开关使用时安装在户外电线柱子上,故义称柱上油开关。
压气式负荷开关是用空气作介质，在开断过程中利用活塞将空气压缩直接喷向断口来熄灭电弧的开关。
固体产气式负荷开关设有用固体产气材料0制成的灭弧室，利用材料在电弧作用下分解出的气体喷向电弧，达到熄弧的目的。
SF。
负荷开关的灭弧装置一般都采用压气的原理而不采用旋弧式。
这是因为SF负荷开关开断的是远小于短路电流的负荷电流，采用压气原理则只要有较低的压力电弧就能被吹熄，而用旋弧式灭弧装置会因电流小而难以开断。
同样由子不需开断短路电流，真空负荷开关不必像断路器那样采用能形成横向磁场或纵向磁场的结构复杂的触头，而只需采用平板对接式触头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气趣味知识：
1、为什么变压器的分接开关位于高压侧？
在高压侧，因为高压侧的电流小，对开关的容量要求不高。
如果在低压侧的话，开关的容量要求高，体积就会很大，因为高压侧电压高，电流小，低压侧电压低电流大。
FN3负荷开关主要技术参数
额定电压(KV) 额定电流
(A)
额定开断电流(KA)
额定峰值耐
受电流(KA)
额定短时耐受
电流(KA)
额定短路
持续时间
(S)
重量(KG) cosφ
=0.15
cosφ
=0.17
10 400 8.5 1.45 25 8.5 5 50
FN3负荷开关结构简介
负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
FN3负荷开关概述
FN3-10(R)型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV 的电力系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用.
高压负荷开关小知识
A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。
B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。
C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。
D、合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。
（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。
）
高压气体压力开关压力开关，主要有6个。
固气高压负荷开关的灭弧室气体生产材料产生的气体吹出来的弧，电弧本身能量，它的结构相对简单，适合于35000伏及以下的产品。
的充气压力负荷开关：露天吹弧的活塞的方法的使用，该结构是相对简单的，适合于35000伏及以下的产品。
压缩空气式高压负荷开关：利用压缩空气吹出来的弧，可以打开一个较大的电流，其结构比较复杂，适用于60000千伏及以上的产品。
SF6高压负荷开关：弧使用SF6气体，中断电流，分断能力表现还是不错的，但结构更复杂，适合于35000千伏及以上的产品。
油浸式高压负荷开关：电弧本身能量使周围的油分解和冷却电弧熄灭电弧，该结构是简单的，但重量大，适合35000伏及以下户外产品。
真空高压负荷开关：使用真空介质，电气寿命长，价格相对较高，适合22万伏及以下产品的弧。
应注意的其它问题
(1)对于多台配变并列运行的系统，在选用组合电器时要特别注意转移电流的校验问题，如前所述的校验计算中，如果为两台同型号、容量的配变并列运行，假如变压器二次侧端子短路，此时变压器阻抗将只有单台配变系统的一半，从而使高压侧最大三相短路电流增加一倍，相应可能出现的转移电流也随之增加了一倍。
因此对于多台配变并列运行的系统，在选用组合电器时更应进行转移电流的验算，从而选用转移电流指标满足要求的组合电器。
(2)有下列要求之一的，组合电器均应配置分励脱扣器实现负荷开关的快速电动分闸：
①需设置重瓦斯保护的油浸变压器。
一般情况下，容量在800kVA及以上的油浸变压器均须设置重瓦斯跳闸保护。
②干式变压器的超温跳闸保护。
③带外壳干式变压器的误带电开门的跳闸保护。
④具有远方操作控制要求的。
负荷开关技术问题
近年来，在10kV配电变压器的保护和控制开关的选用中，由于负荷开关-熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点，从而使组合电器获得广泛的应用。
在实际应用中，如何正确选用组合电器，负荷开关、熔断器与变压器如何合理选配参数，是关系到能否发挥组合电器作用，保证系统安全运行的关键问题。
10kV变压器额定容量(kVA) 100 160 250 500 800 1250
熔断器额定电流(A) 16 25 25 50 80 100
5 结束语
总之，对负荷开关-熔断器组合电器的选用，应根据实际使用场合，按照变压器容量及运行方式，结合各类负荷开关的各项技术参数及开断能力，求取转移电流和交接电流，对负荷开关、熔断器与变压器合理选配参数，从而对组合电器做出正确的选择，确保组合电器的安全可靠运行。
