建筑给排水计算题
建筑给排水试题
一、判断题1、建筑物所需水压包括最不利点与引入管中心的几何高差、给水管路总水头损失、最不利点配水设备的最小服务水头。
（）2、给水管道布置按干管位置分为上行下给式、下行上给式、中分式和环状式。
（）3、固定管道常采用管卡、托架、吊环等。
（）4、给水管道埋深应大于2.0米。
（）5、旋翼式水表属小阻力、小流量水表。
（）6、生活饮用水池(箱)应与其它用水的水池(箱)分开设置。
（）7、水泵的性能参数有流量、扬程、功率、转速、效率和吸程。
（）8、水泵吸水井容积应大于泵房的水泵5分钟抽水量。
（）9、水泵接合器作用是接水枪喷水灭火。
（）10、高层建筑（建筑高度不超过100m）消防水箱高度应保证最不利点的消火栓的静水水压≥7m水柱。
（）11、发生火灾后，由消防水泵供给的消防用水应首先进入消防水箱。
（）12、消防水泵出水管上应设置试验和检查用的压力表和DN65的放水阀门。
（）13、自动喷淋灭火系统的喷头均为开式喷头。
（）14、清通设备常见的有检查口、清扫口、带清扫口的存水弯和检查井等。
（）15、穿越屋面处应设置防火套管。
（）16、排水检查井接管一般采用管顶平接，也可采用水面平接。
（）17、排水当量为0.2L/S，给水当量为0.33L/S，因为给水压力大。
（）18、污水提升多采用潜污泵、液下泵和清水离心泵。
（）19、化粪池的作用是处理生活污水的局部处理设备。
（）20、屋面排水系统由雨水斗、水落管、排出管、雨水井等组成。
（）二、单项选择题：1、一个卫生器具排水当量相当于＿。
A、0.1L/SB、0.2L/SC、0.33L/SD、0.4L/S2、消火栓处静水压力超过＿＿时，宜采用分区供水的室内消火栓给水方式。
A．400Kpa B．500Kpa C．800Kpa D．1000Kpa3、同一建筑＿＿消火栓、水枪、水带。
A、应采用同一规格的B、可采用不同规格的4、对平屋顶可上人屋面，伸顶通气管应伸出屋面＿＿。
A 、2.0m B、1.5m C、0.6m D、1 .0m5、室外消火栓距路边不应超过＿＿。
安装造价给排水算量例题
安装造价给排水算量例题
造价给排水算量是建筑工程中的一个重要环节，它涉及到给排
水设备的数量和材料的计算，以及相应的造价估算。
下面是一个例题，我们来一步步解答。
假设我们要计算一栋住宅楼的给排水算量和造价。
该住宅楼共
有10层，每层有4个住户，每个住户包括一个卫生间、一个厨房和
一个洗手池。
首先，我们需要计算给排水设备的数量。
根据题目要求，每个
住户需要一个卫生间、一个厨房和一个洗手池。
所以，每层的给排
水设备数量为10层 4住户 = 40个。
接下来，我们需要计算给排水设备所需的材料。
根据常规标准，卫生间需要的给排水管道材料包括PVC管道、弯头、三通等。
厨房
和洗手池也需要相应的给排水管道材料。
具体的材料种类和数量可
以根据设计图纸和工程规范确定。
然后，我们需要计算给排水设备的造价。
给排水设备的造价包
括材料费用和人工费用。
材料费用可以根据市场价格和材料种类计
算得出，而人工费用可以根据工程量和施工队伍的工资标准计算得出。
具体的费用可以咨询相关建筑工程公司或者根据市场行情进行估算。
最后，我们需要综合考虑各个因素，包括给排水设备的数量、材料和人工费用，来得出整个项目的给排水算量和造价。
这个过程需要结合实际情况和专业知识进行综合分析和计算。
综上所述，计算给排水算量和造价是一个复杂的过程，需要考虑多个因素和专业知识。
以上是一个简单的例题解答，实际情况可能更加复杂，请在实际工程中根据具体情况进行详细计算和估算。
建筑给排水复习题与答案
建筑给排水复习题与答案一、填空题：（12分，每空1分）1. 建筑给水设计秒流量的计算方法可归纳为、和三种。
2. 按气压给水设备灌内气水接触方式，可分为式和式。
3. 污水由竖直下落进入横管后，横管中的水流状态可分为、和逐渐衰减段。
4. 必须在排水口以下设存水弯，存水弯的水封深度不得小于。
5. 建筑内部热水供应系统按热水供应范围，可分为、和。
6. 化粪池与地下水取水构筑物间的距离不得小于。
二．名词解释（15分,每题3分）1．下行上给式2．过载流量3．管件当量长度4．紊流加热5. 天沟排水三．选择题（15分,每题3分）1、排水立管在底层和楼层转弯时应设置（）。
A、检查口B、检查井C、闸阀D、伸缩节2、在单设水泵的给水系统，水泵流量按给水系统的（A、设计秒流量B、最大小时用水量C、平均小时用水量D、最小小时用水量3、管道穿过地下室或地下构筑物外墙时，应采取防水措施，对于有严格防水要求的管道，应采用（）。
）确定。
A、特制防水套管B、刚性防水套管C、韧性防水套管D、柔性防水套管4、敷设于楼板找平层中的给水管道的外径不得大于（）。
A、15mmB、20mmC、25mmD、32mm 5、水枪的充实水柱长度（）水枪喷嘴射出的射程。
A、等于B、大于C、小于D、小等于四．简答题（30分,每题6分）1．给出建筑内给水系统所需压力计算式？并解释公式中各参数？2．稳定立管压力增大通水能力的措施有哪些？3．消火栓给水系统水力计算的目的和计算步骤各是什么？4．生活给水管、排水管、消防管、热水管、雨水管管材如何选用？5．排水通气管的作用是什么？五．计算题（28分，5+5+6+12分）1．写出水表压力损失的计算公式，并说明公式中各参数所表示的意义。
（5分）2．某工厂中一个车间的卫生间设有自闭式冲洗阀5只，自动冲洗水箱或小便器4只污水盆2只，两个阀开淋浴器10只，求给水总管中的设计秒流量。
已知数据如下表（5分）：卫生器具名称大便器（自闭式冲洗阀）小便器（自动冲洗水箱式）普通水龙头洗脸盆污水盆淋浴器（2个阀开）数量（个）额定流量（l/s）同时给水百分数（％）5 4 10 2 10 1.2 0.1 0.2 0.2 0.15 30 100 80 33 100 3. 已知某城市最高日用水量标准为230 升/人・日的住宅楼一座共32户，每户按5人计, 卫生间内设冲洗水箱坐式大便器1个、一个阀开洗脸盆一个、一个阀开洗涤盆1个，其给水当量分别为0.5、0.8、0.7，其?c＝0.02,试求该住宅的最高日用水量和引入管中的秒流量（6分）。
建筑给排水习题集
建筑给水排水习题集第一章1.试述卫生器具的冲洗设备有哪些?有何优点?2.试述建筑给水排水工程所采用的管材、连接方式,如何选用?3.某三星级宾馆需在总进水管上安装水表,经计算通过水表的设计流量为168.5m3/h,试选择总水表型号,并计算其水头损失.4.某住宅小区,最大时供水量为50m3,最不利用水点压力为280pa,拟采取隔膜式气压给水设备,求贮罐总容积和水泵选型.5.某集体宿舍给水排水系统为自动启动水泵供水至屋顶水箱,水泵出水量为40 m3/h,求水箱的调节容积.6.埋地式生活用水贮水池周围（10）以内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源；周围（2）以内不得有污水管和污染物。
A、5m 2mB、10m 2mC、5m 1mD、10m 1m`地下室层高3m,1层与室外地面高差1m,城市供水保证压力为200kpa,试选用合理的给水方式.4.普通住宅生活饮用水管网自室外地面算起，估算5层室内所需的最小保证压力值（C）。
A．16m B.20mC．24m D.28m5.某居住建筑为36层，其生活给水系统宜采用（D）供水方式。
A、串联分区B、并联分区C、减压分区D、加压分区6.高层建筑生活给水系统应采用竖向分区供水，各分区最低卫生器具配水点处的静水压不宜大于（），特殊情况下不宜大于（D）。
A、0.20MPa; 0.25 MPaB、0.45MPa; 0.55 MP aC、0.20MPa; 0.25 MPaD、0.45kPa; 0.55 kPa.7.引入管穿过外墙基础或穿过地下室墙壁的部分，应配合土建预留孔洞，管顶上部净空不得小于建筑物的沉降量，一般不小于（）。
A、50mmB、70mmC、100mmD、150mm8.最大小时供水量Qh用来设计（A）。
A、室外给水管道B、室内给水管道C、消火栓喷水系统D、自动喷洒灭火系统9.建筑内部给水系统中的小时变化系数Kh是指()用水量与（）用水量的比值A、最高日最大时；最高日平均时B、最高日最大时；平均日平均时C、平均日最大时；最大日平均时D、平均日最大时；平均日平均时10.由城市给水管网夜间直接进水的高位水箱的生活用水调节容积，宜按用水人数和（）确定；由水泵联动提升进水的水箱的生活用水调节容积不宜小于（）。

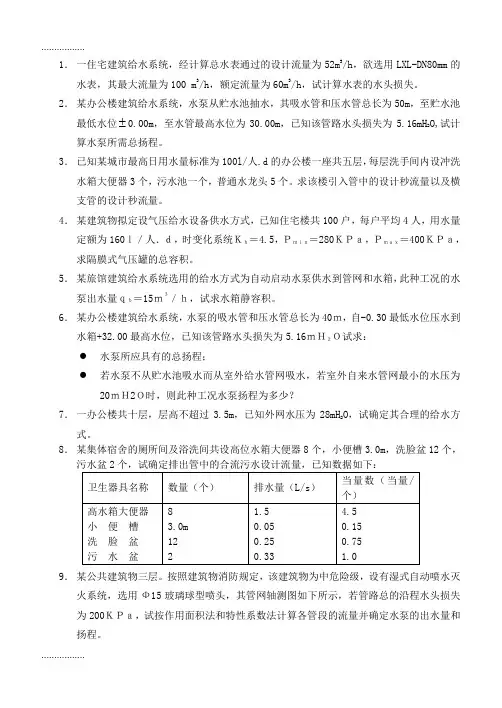

(整理)建筑给排水计算题
1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。
2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。
3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。
求该楼引入管中的设计秒流量以及横支管的设计秒流量。
4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。
5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。
6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求：●水泵所应具有的总扬程；●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。
8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个，9．某公共建筑物三层。
按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
10.某4层办公楼设生活、消防共用的给水系统。
大学建筑给排水计算练习题
计算题：1.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
2.某住宅内共有住户20户，每户以4人计，生活用水定额为250l/人·d，时变化系数为2.0，请计算该建筑的日用水量，平均小时流量和最大小时流量。
如该住宅的给水方式为市政管网直接供水，则引入管的管径应由什么流量确定？3. 某建筑拟选用隔膜式气压给水设备供水方式，已知水泵出水量为3.5L/S，设计最小工作压力为250KP（表压），最大工作压力为400KP（表压）。
试求气压罐总容积。
（隔膜式气压罐的容积附加系数为1.05）1．某办公楼建筑给水系统，水泵从贮水池抽水，其水泵的吸水管和压水管全长40m，自贮水池最低水位±0.00至水箱最高水位32.00m，已知该管O。
试求路沿程水头损失为4.16mH2a．水泵所应需总扬程？O，此时该b. 该泵若从市政管网直接抽水，该管网连接处水压为20 mH2水泵所需扬程又为多少？5.某建筑拟选用隔膜式气压给水设备供水方式，已知该建筑的最高日最大工作压力为400kpa（表压）。
试求气压水罐总容积？6.某旅馆建筑给排水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况水泵出水量qb=15m3/h，试求水箱净容积？2．7. 已知雨水设计流量以5min暴雨强度q5（L/sh）与汇水面积F（m2）之积和以小时降雨厚度h5（mm/h）与汇水面积F（m2）之积。
试推导当q5以l/s。
min2为单位时h5=36q58.某科研楼H＜24m，V＜1000m3，需设置室内消火栓灭火时需2支水枪，每支流量＜5l/s，若设消防水箱置于屋顶，试计算其消防容积（最小）？9. 某塔式高层住宅楼平面面积为24*24m，高度〈50m，试确定其消火栓给水系统最不利消火栓处压力，并自选水枪、水带管径、长度？据高层建筑消火栓给水系统的要求，其消防用水量不小于10l/s，需2股射流，每股射流量qxh不小于5l/s，水枪射出的充实水柱Hm不小于10m。
二章 建筑内部给水系统的计算作业
某11层住宅的卫生间,一层单独排 水,2～11层使用同一根立管排水. 已知每户卫生间内设有1个坐便器( N=6.0,q=2.0L/S,b=10%), 1个淋浴 器(N=0.45,q=0.15L/S, b=10%)和1个 洗脸盆(N=0.75,q=0.125L/S, b=20%)),则其排水立管底部的排水 设计秒流量为多少L/S?
与冷水混合后的热水温度为70°C，热媒管道热 损失附加系数为1.10，则蒸汽耗量为多少？
2..如图所示，热水锅炉出水温度为80℃，密度 为0.9718kg/L，储水器的回水温度为50℃， 密度为0.9881kg/L，锅炉中心与储水器中心的 标高差为10m，请计算第一循环的自然压力值。
200 150 4.187 (60 7) 0.983 2.83 24 771665kJ / h) ( 设计小时热水量：
Qh Qr (t r tl )C r
771665 2991 2(kJ / h) . (70 7) 4.187 0.978
1某住宅楼共有144户，每户按3.5人计，住宅内设 集中热水供应系统，每天20：00～23：00定时供 应热水。热水用水定额按80L/（人.d)计（ 60℃ ， ρ= 0.9832kg/L),冷水温度按10℃计（ρ= 0.9997kg/L），每户设有两个卫生间和一个厨房， 每个卫生间内设有一个浴盆（带淋浴，小时用水 量为300L/h,水温40 ℃ ， ρ= 0.9922kg/L ℃，同时 使用百分数为70%）、一个洗手盆（小时用水量 为30L/h,水温30 ℃ ， ρ= 0.9957kg/L ℃，同时使 用百分数为50%）和一个大便器，厨房内设一个 洗涤盆（小时用水量为180L/h,水温50 ℃ ， ρ= 0.9881kg/L ，同时使用百分数为70%） （ 试计算： 该住宅楼的设计小时耗热量，
建筑给排水练习题 3
07建筑给排水练习题一、单选题1、室外给水管网水压周期性满足室内管网的水量、水压要求时，采用＿给水方式。
A、直接给水B、设高位水箱C、设储水池、水泵、水箱联合工作D、设气压给水装置2、竖向分区的高层建筑生活给水系统中，最低卫生器具配水点处的静水压力不宜大于＿MPa。
A、0.45B、0.5C、0.55D、0.63、若室外给水管网供水压力为300kPa，水量能满足建筑用水需求，建筑所需水压400kPa，且考虑水质不宜受污染，则应采取＿供水方式。
A、直接供水B、设高位水箱C、设储水池、水泵、水箱联合工作D、无负压给水装置4、引入管穿越承重墙，应预留洞孔，管顶上部净空不得小于建筑物最大沉降量，一般不得小于＿m。
A、0.15B、0.1C、0.2D、0.35、引入管和其他管道要保持一定距离，与排水管的垂直距离不得小于＿m。
A、0.5B、0.15C、1.0D、0.36、高层建筑是指＿层及＿层以上的住宅建筑或建筑高度超过24m的民用建筑等。
A、6B、8C、10D、117、室内消火栓栓口距地面的高度为＿m。
A、0.8B、1.0C、1.1D、1.28、仅用于防止火灾蔓延的消防系统是＿。
A、消火栓灭火系统B、闭式自喷灭火系统C、开式自喷灭火系统D、水幕灭火系统9、湿式自动喷洒灭火系统用于室内常年温度不低于＿的建筑物内。
A、0℃B、4℃C、10℃D、-5℃10、消防水箱与生活水箱合用，水箱应储存＿min消防用水量。
A、7B、8C、9D、1011、室内消防系统设置＿的作用是使消防车能将室外消火栓的水能接入室内。
A、消防水箱B、消防水泵C、水泵接合器D、消火栓箱室内消火栓系统的用水量是＿。
A、保证着火时建筑内部所有消火栓均能出水B、保证2支水枪同时出水的水量C、保证同时使用水枪数和每支水枪用水量的乘积D、保证上下三层消火栓用水量13、下面＿属于闭式自动喷水灭火系统。
A、雨林喷水灭火系统B、水幕灭火系统C、水喷雾灭火系统D、湿式自动喷水灭火系统14、热水管道为便于排气，横管应有与水流相反的坡度，坡度一般不小于＿。
建筑给水排水计算题1
1
目录
一、概念 ..................................................................................................................................3 二、选择 ..................................................................................................................................4 三、填空题...............................................................................................................................6 给水...................................................................................................................................6 排水...................................................................................................................................8 热水...................................................................................................................................8 消防...................................................................................................................................8 雨水...................................................................................................................................9 四、简答题...............................................................................................................................9 给水...................................................................................................................................9 消防.................................................................................................................................10 排水.................................................................................................................................10 雨水.................................................................................................................................10 热水................................................................................................................................. 11 五、回答 ................................................................................................................................ 11 给水................................................................................................................................. 11 消防.................................................................................................................................12 排水.................................................................................................................................12 热水.................................................................................................................................12 六、论述 ................................................................................................................................13 七、应用 ................................................................................................................................14 八、计算题.............................................................................................................................14 九、改错 ................................................................................................................................17
建筑给排水系统设计例题
设计思路由建筑平面图、初定的给水方式绘给水管道平面图、轴测图，按以下步骤计算：1）根据轴测图选择最不利配水点，确定计算管路；（几个？）（H1+H4）2）以流量变化处为节点，从最不利开始进行节点编号，划分计算管路，并将节点间计算管路长度列于计算表中；3）按建筑物性质选设计秒流量公式，计算各管段的设计秒流量；（设计秒流量与额定流量？）4）根据管段的设计秒流量，查水力计算表，确定管道管径和水力坡度；5）确定给水管网沿程压力损失、局部压力损失（H2）；选择水表，计算水表的压力损失，判断水表的压力损失是否在允许范围（H3）；6）确定给水管道所需压力H，并校核初定给水方式。
直接给水：H0≥H，原方案可行；H0略<H，增大部分管段管径，H2+H3减小，来满足H0≥H；H0远<H，调整方案，增压；设水箱给水：h≥H2+H3+H4，水箱高度合适；h略<H2+H3+H4，增大部分管段管径，使H2+H3减小；提高水箱高度，h增加。
h远<H2+H3+H4，调整方案或增压；7）确定非计算管路各管段的管径；8）对于设置升压、贮水设备的给水系统，还应对其设备进行选择计算。
例题11.某5层10户住宅，每户卫生间内有低水箱坐式大便器1套，洗脸盆、浴盆各1个，厨房内有洗涤盆1个楼，该建筑有局部热水供应系统。
图2.4.2为该住宅给水系统轴测图，管材为镀锌钢管。
引入管与室外给水管网连接点到最不利配水点的高差为17.1m。
室外给水管网所能提供的最小压力H 0=270kPa。
试进行给水系统的水力计算。
解：根据轴测图选择最不利配水点为低水箱坐式大便器；故计算管路为0，1，2，……9；该建筑为普通住宅II类，选用设计秒流量公式2.3.1、2.3.2、2.3.3，计算各管段的设计秒流量，表2.2.1查用水定额q0=200L/(人.d)，用水时间24h，小时变化系数Kh=2.5，每户按3.5人计； 查表2.1.1得：低水箱坐式大便器N g=0.5，洗脸盆N g=0.75、浴盆N g=1.0，洗涤盆N g=1.0，每户卫生器具的当量总数N g=3.25，则最大用水时卫生器具给水当量平均出流概率U 0（按公式2.3.3）=200*3.5*2.5/(0.2*3.25*24*3600)*100%=3.12% 根据U 0，查表2.3.1找出对应的αc =0.0243，代入公式2.3.2求出同时出流概率U （只有一个卫生器具，则同时出流概率为100%），U ，代入公式2.3.1：求出该管段的设计秒流量q g 。
建筑给排水例题集
⑴立管A和立管C 立管A和立管C的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
U 010 2 .2 15 43 .0 .5 86 24 .5 0 5 02.8％
⑵立管B和立管D 立管B和立管D的卫生器具设置、每户人数、用水定额和时变
化系数都相同，其卫生器具给水当量平均出流率也相同。
2. 热水平均出流率U02
⑴确定热水用水定额
查表8.1.1，计算用水平均定额为 q0=(60+100)×0.5=80 L/（人·d）
⑵确定热水时变化系数，查表8.11（注册参考书），
时变化系数的内插值为
4.1 3 3.8 840
K h4.1 3
3.93 (25 200 ) 0
住 居住 宅 人数
≤100
立管B和D为Ⅲ类住宅，每户有两个卫生间，设坐便器 （Ng=0.5）、洗脸盆（Ng=0.75）各两只、浴盆（Ng=1.2）和 淋浴器（Ng=0.75）各一只，厨房内设洗
涤盆（Ng=1.0）一只，有洗衣机（Ng=1.0）和家用燃气 热水器。24小时供水，每户按4人计算。用水定额和时变 化系数均按设计规范的平均值计算。
分别计算给水系统和热水供应系统的卫生器具给水当量平 均出流率U01和U02
解：
1.给水平均出流率U01
⑴确定给水用水定额
因有集中热水供应，给水用水定额应减去热水用水定 额部分，查表2.2.1 和8.1.1，得用水定额的平均值 q0=(180+320)×0.5－ (60+100)×0.5=170L/（人·d）
⑷热水平均出流率U02值
U 02 0.2 8 3 0.4 2 3 8.9634 20 .3% 0
给排水工程计算例题实例二
1.计算下图所示给水系统的JL-1、JL-2、JL-3立管长度。
解：（1）JL-1立管1）DN70:标高从-1.300m到1.000m,长度为1.0m-(-1.3)m=2.3m2）DN50: 标高从1.000m到13.100m,长度为13.1m-1.0m=12.1m.（2）JL-2立管1)DN50: 标高从10.600m到13.100m,长度为13.1m-10.6m=2.5m2)DN40: 标高从4.200m到10.600m,长度为10.6m-4.2m=6.4m3)DN32: 标高从1.000m到4.200m,长度为4.2m-1.0m=3.2m（3）JL-3立管1)DN50: 标高从11.950m到13.100m,长度为13.1m-11.95m=1.15m2）N40：标高从5.550m到11.950m，长度为11.95m-5.55m=6.4m。
3）DN32：标高从 2.350m到5.550m，长度为5.55-2.35m=3.2m垂直管道合计：DN70为2.3mDN50为12.1m+2.5m+1.15m=15.75mDN40为6.4m+6.4m=12.8mDN32为3.2m+3.2m=6.4m2.计算下图所示卫生间排水系统中各水平管道的长度。
解：(1) De110 从PL-1 立管中心量至清扫口中心，其长度为：4.4m。
(2)De75 从排水横管三通（1号）量至小便槽三通（2号）其长度为：2.7m；小便槽内两个地漏间之长为：2m；再从PL-1立管中心量至三通（3号）处为：0.6m。
合计 De75:2.7m+2.0m+0.6m=5.3m。
(3)De50 从3号三通处量至最远的地漏处为： 2.8m;从3号三通量至排水栓处为：0.25m+0.25m=0.5m,合计De50：2.8m+0.5m=3.3m 。
2号D e110D e503.某砖混结构住宅给水工程，层高 2.9m，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150m，DN32工程量为200m，以上钢管均不保温；DN40的水平长度为135m，其中需保温部分为90m，DN40的立管穿过3层（不保温），DN50的水平长度为220m，其中需保温部分为120m，DN50的立管穿过4层（不保温）。
建筑给排水计算题
建筑给排水计算题1． 一住宅建筑给水系统，经计算总水表通过的设计流量为52m 3/h ，欲选用LXL-DN80mm 的水表，其最大流量为100 m 3/h ，额定流量为60m 3/h ，试计算水表的水头损失。
2． 某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m ，至贮水池最低水位 0.00m ，至水管最高水位为30.00m ，已知该管路水头损失为5.16mH 2O,试计算水泵所需总扬程。
3． 已知某城市最高日用水量标准为100l/人.d 的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。
求该楼引入管中的设计秒流量以及横支管的设计秒流量。
4． 某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。
5． 某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。
6． 某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求： ● 水泵所应具有的总扬程；● 若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？7． 一办公楼共十层，层高不超过3.5m ，已知外网水压为28mH2O，试确定其合理的给水方式。
8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个，污水盆2个，试确定排出管中的合流污水设计流量，已知数据如下：卫生器具名称数量（个）排水量（L/s）当量数（当量/个）高水箱大便器小便槽洗脸盆污水盆83.0m1221.50.050.250.334.50.150.751.09．某公共建筑物三层。
建筑给排水试题及答案(含11套)
建筑给排水试题1一、填空题（每空1分，共10分）1.给水系统按用途可分为—生活—、—生产—、—消防—2.室外消防系统是由—水源—、—管道—、—消火栓—3._______________________________________________ 热水供应系统的组成—热媒系统—、—热水系统、—附件—4.水泵结合器的作用—连接消防车向室内给水管网供水供压—二、选择题（每题2分，共10分）1.度锌钢管应采用（C）连接方法A焊接B承插C螺纹D法兰2.进户管与出户管应保证（A）距离A1mB1.5mC2mD2.5m3.上行下给式管网水平干管应有大于（A）的坡度A0.003B0.001C0.5D0.0054.排水立管最小管径可采用（B）ADN50BDN100CDN150DDN2005.排出管距室外第一个检查井的距离不要小于（C）A1mB2mC3mD4m三、问答题（每题5分，共50分）1、给水系统的组成部分。
答案：水源、进户管、水表节点、给水管网、配水装置与附件、增压储水设备、给水局部处理设施2、水表口径如何确定？用水均匀时，按系统设计流量不超过水表的额定流量来确定口径，当用水不均匀时，按设计流量不超过水表的最大流量来确定3、某建筑屋面雨水汇水面积为410m2,采用单斗内排水系统，雨水经过连接管、悬吊管（L=8m）,立管、出户管至室外雨水检查井，当地5min小时降雨厚度h=110mm/h,试配管。
54、医院污水处理与普通生活污水处理的区别是什么？医院污水要单独排放处理，因为医院出来的水中可能会含有一些致病甚至传染的细菌5、火警控制阀的工作原理，如何防止误报？主要靠压力改变，水流冲击水力警铃报警，为防止误报，要设置延时器6、室内排水系统可供采用的管材有哪些铸铁管、PVC塑料管用的最多7、什么样的建筑物宜于采用自动喷洒和水幕消防系统？发生火灾的频率咼，危险等级咼的场所，且发生火灾后容易蔓延的场所8、室内给水系统引入管一般应设于什么位置？从建筑的基础穿过，埋地设置，与排出管保证最小1米的距离9、室内消防系统的分类消火栓系统、自喷系统、固定的灭火设施10、灭火机理？冷却、窒息、隔离和稀释四、计算题（每题10分，共30分）1、拟建6层住宅，层高2.9米，首层地面标高为土0.00,室外地面标高为-0.3m,室外市政给水管中心标高为T.4m,所能提供的最小压力为180kPa,试选用合理的给水方式，并绘出给水系统示意图。
建筑给水排水试题1
建筑给水排水试题1一、名词解释1、热水循环流量：为补偿配水管网在供水时向环境散失热量所产生的流量2、充实水柱长度：水枪射流在26-28cm直径圆断面内，包含全部水量75-90%的密实水柱长度3、平均用水量：最高日用水时段内的平均小时用水量4、径流系数：一定汇水面积的径流雨水量与降雨量的比值5、水封：一定高度的水柱以防止排水管系统中的气体窜入室内二、填空题1、当室外市政给水管网压力周期性不足时，从节能的目的出发应优先考虑采用设置水箱的给水方式；当室外市政给水管网压力满足，且室内压力要求均匀时应优先考虑采用设水箱的给水方式2、湿式报警阀组中起防止水泵误动作误报警的设备附件是延迟器；湿式喷淋系统设备附件中起传递着火区域信号的设备是水流指示器3、某大学宿舍楼卫生间有蹲便器一个，蹲便器下部设置存水弯，经历一个暑假长期不用后，其存水弯水封极易发生静态损失（蒸发损失）现象。
填水封破坏可认为正确4、水箱溢流口中心的高度应低于水箱进水管管底标高5、在用暴雨强度公式进行计算时，降雨历时取值越小则暴雨强度越大6、在工程中可设置伸缩器来解决热水管过长所引起的线性膨胀问题；可设置膨胀水箱（膨胀水管）来解决开式热水系统的是容积膨胀问题7、一套完整的建筑给排水施工图。
应由《设计说明》及给水排水平面布置图；给水排水平面放大图；给水排水系统轴测图；给水排水系统原理图基本组成8、通过管网水力计算可求得流量及扬程两个参数，以作为选泵依据三、分析题1、下图为某办公楼给水管道的局部连接，已知数据及水流方向如图所示，请写出管道1的设计秒流量q g1的表达式。
q g2N g22N g3分析过程：q g1=0.2a√N g1+N g22、某建筑层高2.5米，共计六层，高峰期市政供水压力为0.25MPa。
①试利用数据分析该市政压力能否满足供水要求；②根据分析得出的压力满足关系，绘图说明应采用合理的供水方式。
分析过程：①根据估算压力：1层0.1MPa，2层0.12MPa,3层及以上每增加一层增加0.04MPa。
建筑给排水试题附答案
建筑给排水试题二、综合应用题23、工业企业内的给水管网与城市的给水管网相比有哪些特点【代码】【答案】工业企业内的管网的定线比城市简单，（2分）因为厂区内车间位置明确，车间用水量大且比较集中，（2分）易于做到以最短的管线达到用水量最大的要求，（2分）但是由于某些企业有许多地下建筑物和管线，（2分）地面又有运输设施，以致定线比较困难。
（2分）24、市政给水管网布置有哪两种基本形式各适用于何种情况及其优缺点【代码】【答案】管网布置有树状网和环状网。
（2分）一般适用于小城市和小型工业企业。
（2分）供水可靠性较差，在其末端，用水量小，管中水流缓慢，甚至停滞不流动，水质异变坏，有出现浑水和红水的可能；（2分）环状网用于大城市和大型企业供水。
（2分）供水可靠性较好；减少水锤作用产生的危害：造价比较高。
（2分）25、市政给水系统的组成及各工程设施的作用是什么【代码】【答案】给水系统由下列工程设施组成：（1）取水构筑物：用以从选定的水源（包括地表水和地下水）取水。
（2分）（2）水处理构筑物：是将取水构筑物的来水进行处理，以期符合用户对水质的要求。
（2分）（3）泵站：用以将所需水量提升到要求的高度，可分抽取原水的一级泵站、输送清水的二级泵站和设于管网中的增压泵站等。
（2分）（4）输水管渠和管网：输水管渠是将原水送至水厂的管渠，管网则是将处理后的水送到给水区的全部管道。
（2分）（5）调节构筑物：它包括各种类型的贮水构筑物，例如高地水池、水塔、清水池等，用以调节贮存和调节水量。
高地水池和水塔兼有保证水压的作用。
计量设备：水表，有分户水表和总水表。
（2分）26、在实际工程中确定合理的供水方案应该考虑该项工程所涉及的那些因素【代码】【答案】（1）技术因素：对城市给水系统的影响、水质、水压、供水的可靠性、节水节能效果、操作管理、自动化程度等。
（3分）（2）经济因素：基建投资、年经常费用、现值等；（3分）（3）社会和环境因素：对建筑立面和城市观瞻的影响、对结构和基础的影响、占地面积、对周围环境的影响、建设难度和建设周期、抗寒防冻性能、分期建设的灵活性、对使用带来的影响等等，进行综合评定而确定。
建筑给排水考试题库及答案-(1)
建筑给排水考试大全及答案（题库）一、填空题1.建筑给水和热水供应管材常用的有塑料管、复合管、铜管（铸铁管）、钢管。
其中塑料管的连接方式有螺纹连接、法兰连接、焊接、粘接、等。
2.热水供应系统，按热水供应范围大小分局部热水供应系统、集中热水供应系统、区域性热水供应系统。
3.建筑给水系统的组成主要包括水源引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施、增压设施等4.高层建筑物的室内消火栓系统是指10层以上的住宅建筑，高度大于24米的其他民用建筑和公共建筑的室内消火栓系统。
5.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统、屋面雨雪水排水系统。
6.屋面雨水内排水系统由天沟、雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
7.水景给水系统的组成有土建部分、设备部分，设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制设备。
8.建筑给水系统的组成包括水源，引入管、水表节点、给水管网、配水装置和用水设备、给水附件及给水局部处理设施和增压储水设备等。
9.水景给水系统的组成有土建部分、设备部分，设备部分包括喷头、管道、阀门、水泵、供配电装置、自动控制装置。
10.屋面雨雪水排放按雨水管道布置类可分为外排水、内排水、混合排水 .11.自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
12.热水供应系统，按热水供应范围大小可分为集中热水供应系统、局部热水供应系统、区域性热水供应系统。
13．建筑内排水系统安排除的污、废水种类不同，可分为以下三类，即生活排水系统、工业废水排水系统和屋面雨雪水排水系统排水系统。
14.建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱和水泵接合器及增压水泵等组成。
15. 塑料管的连接方式有焊接、粘接、螺纹连接、法兰连接等。
16.按水平干管所设位置不同，给水系统的管路图式有下分式、上分式、中分式和环状式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．一住宅建筑给水系统，经计算总水表通过的设计流量为52m3/h，欲选用LXL-DN80mm的水表，其最大流量为100 m3/h，额定流量为60m3/h，试计算水表的水头损失。
2．某办公楼建筑给水系统，水泵从贮水池抽水，其吸水管和压水管总长为50m，至贮水池最低水位 0.00m，至水管最高水位为30.00m，已知该管路水头损失为5.16mH2O,试计算水泵所需总扬程。
3．已知某城市最高日用水量标准为100l/人.d的办公楼一座共五层，每层洗手间内设冲洗水箱大便器3个，污水池一个，普通水龙头5个。
求该楼引入管中的设计秒流量以及横支管的设计秒流量。
4．某建筑物拟定设气压给水设备供水方式，已知住宅楼共100户，每户平均4人，用水量定额为160ｌ／人．ｄ，时变化系统Ｋｈ＝4.5，Ｐｍｉｎ＝280ＫＰａ，Ｐｍａｘ＝400ＫＰａ，求隔膜式气压罐的总容积。
5．某旅馆建筑给水系统选用的给水方式为自动启动水泵供水到管网和水箱，此种工况的水泵出水量ｑｂ＝15ｍ３／ｈ，试求水箱静容积。
6．某办公楼建筑给水系统，水泵的吸水管和压水管总长为40ｍ，自-0.30最低水位压水到水箱+32.00最高水位，已知该管路水头损失为5.16ｍＨ２Ｏ试求：
●水泵所应具有的总扬程；
●若水泵不从贮水池吸水而从室外给水管网吸水，若室外自来水管网最小的水压为
20ｍＨ2Ｏ时，则此种工况水泵扬程为多少？
7．一办公楼共十层，层高不超过3.5m，已知外网水压为28mH2O，试确定其合理的给水方式。
8．某集体宿舍的厕所间及浴洗间共设高位水箱大便器8个，小便槽3.0m，洗脸盆12个，
9．某公共建筑物三层。
按照建筑物消防规定，该建筑物为中危险级，设有湿式自动喷水灭火系统，选用Ф15玻璃球型喷头，其管网轴测图如下所示，若管路总的沿程水头损失为200ＫＰａ，试按作用面积法和特性系数法计算各管段的流量并确定水泵的出水量和扬程。
10.某4层办公楼设生活、消防共用的给水系统。
采用口径65mm的单出口消火栓和麻质水龙带。
试计算最不利消火栓口处所需水压并较核。
已知∑q xh≥10l/s,q xh≥5l/s
11. 试写出消火栓口所需水压公式并说明各符号的含义。
12.6层办公楼设消火栓给水系统，其轴测图如下所示，采用口径65ｍｍ的单出口消火栓和麻
质水龙带。
水枪喷嘴口径为19ｍｍ，水龙带长20ｍ，水枪充实水柱取10ｍ，φ＝0.0097，Ｂ＝1.577，αｆ＝1.20，Ａｚ＝0.0043试计算图中所标注管段的设计秒流量。
13.某住宅楼共40户，以5人／户计，采用集中热水供应系统，热水用水定额为150l/人.d，
热水温度以6０℃计，冷水温度为10℃，已知：c=4019 103J/kg.℃，k h=4.5，γh=2167KJ/kg。
采用容积式水加热器，热水全天供应，按规范加热时间为30ｍｉｎ，试计算：
（1）设计小时耗热量；
（2）最大时热水耗用量（40℃）；
（3）蒸汽耗量；
（4）容积式水加热器所需容积。
14.已知某城市住宅楼一座共32户，每户内设冲洗水箱坐式便器一个，阀开洗脸盆一个，阀开
洗涤盆一个，其排水当量分别是4.5，0.75，2.0，其排水流量分别是1.5ｌ／ｓ，0.25ｌ／ｓ，0.67ｌ／ｓ其中α＝2.5求该楼横支管和埋地横干管中的设计秒流量。
