《工程材料力学性能》1231231321321321课后答案

合集下载
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章材料单向静拉伸载荷下的力学性能

一、解释下列名词

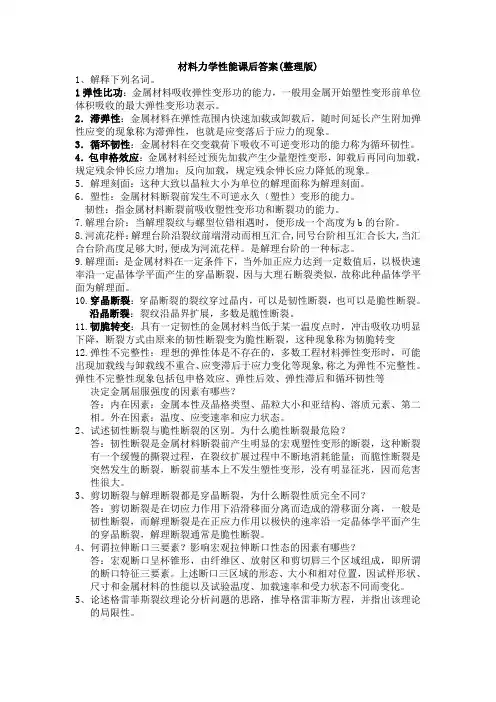

包申格效应:指原先经过少量塑性变形,卸载后同向加载,弹性极限(σP)或屈服强度(σS)增加;反向加载时弹性极限(σP)或屈服强度(σS)降低的现象。

度。是一个强度与塑性的综合指标,是表示静载下材料强度与塑性的最佳配合。(一)影响屈服强度的内因素

1.金属本性和晶格类型(结合键、晶体结构)

单晶的屈服强度从理论上说是使位错开始运动的临界切应力,其值与位错运动所受到的阻力(晶格阻力--派拉力、位错运动交互作用产生的阻力)决定。

派拉力:

位错交互作用力

(a是与晶体本性、位错结构分布相关的比例系数,L是位错间距。)

2.晶粒大小和亚结构

晶粒小→晶界多(阻碍位错运动)→位错塞积→提供应力→位错开动→产生宏观塑性变形。

晶粒减小将增加位错运动阻碍的数目,减小晶粒内位错塞积群的长度,使屈服强度降低(细晶强化)。

屈服强度与晶粒大小的关系:霍尔-派奇(Hall-Petch) σs= σi+kyd-1/2 3.溶质元素

加入溶质原子→(间隙或置换型)固溶体→(溶质原子与溶剂原子半径不一样)产生晶格畸变→产生畸变应力场→与位错应力场交互运动→使位错受阻→提高屈服强度(固溶强化)。

4.第二相(弥散强化,沉淀强化)

不可变形第二相:提高位错线张力→绕过第二相→留下位错环→两质点间距变小→流变应力增大。

不可变形第二相:位错切过(产生界面能),使之与机体一起产生变形,提高了屈服强度。

弥散强化:第二相质点弥散分布在基体中起到的强化作用。

沉淀强化:第二相质点经过固溶后沉淀析出起到的强化作用。

(二)影响屈服强度的外因素

1.温度:一般的规律是温度升高,屈服强度降低。原因:派拉力属于短程力,对温度十分敏感。

2.应变速率:应变速率大,强度增加。σε,t= C1(ε)m

3.应力状态:切应力分量越大,越有利于塑性变形,屈服强度越低。

缺口效应:试样中“缺口”的存在,使得试样的应力状态发生变化,从而影响材料的力学性能的现象。

9.细晶强化能强化金属又不降低塑性。

10.韧性断裂与脆性断裂的区别。为什么脆性断裂更加危险?韧性断裂:是断裂前产生明显宏观塑性变形的断裂

特征:断裂面一般平行于最大切应力与主应力成45度角。

断口成纤维状(塑变中微裂纹扩展和连接),灰暗色(反光能力弱)。

断口三要素:纤维区、放射区、剪切唇这三个区域的比例关系与材料韧断性能有关。

塑性好,放射线粗大

塑性差,放射线变细乃至消失。

脆性断裂:断裂前基本不发生塑性变形的,突发的断裂。

特征:断裂面与正应力垂直,断口平齐而光滑,呈放射状或结晶状。

注意:脆性断裂也产生微量塑性变形。

断面收缩率小于5%为脆性断裂,大于5%为韧性断裂。

第二章金属在其他静载荷下的力学性能

一、解释下列名词:

(4)布氏硬度——用钢球或硬质合金球作为压头,采用单位面积所承受的试验力计算而得的硬度。

(5)洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头,以测量压痕深度所表示的硬度。

二、说明下列力学性能指标的意义

(7)HBS——压头为淬火钢球的材料的布氏硬度(8)HBW——压头为硬质合金球的材料的布氏硬度(11)HRC——材料的洛氏硬度(12)HV——材料的维氏硬度(13)

7.说明布氏硬度、洛氏硬度与维氏硬度的实验原理和优缺点。

1、氏硬度试验的基本原理

在直径D的钢珠(淬火钢或硬质合金球)上,加一定负荷F,压入被试金属的表面,保持规定时间卸除压力,根据金属表面压痕的陷凹面积计算出应力值,以此值作为硬度值大小的计量指标。

优点:代表性全面,因为其压痕面积较大,能反映金属表面较大体积范围内各组成相综合平均的性能数据,故特别适宜于测定灰铸铁、轴承合金等具有粗大晶粒或粗大组成相的金属材料。

试验数据稳定。试验数据从小到大都可以统一起来。

缺点:钢球本身变形问题。对HB>450以上的太硬材料,因钢球变形已很显著,影响所测数据的正确性,因此不能使用。

由于压痕较大,不宜于某些表面不允许有较大压痕的成品检验,也不宜于薄件试验。

不同材料需更换压头直径和改变试验力,压痕直径的测量也较麻烦。

2、洛氏硬度的测量原理

洛氏硬度是以压痕陷凹深度作为计量硬度值的指标。

洛氏硬度试验的优缺点

洛氏硬度试验避免了布氏硬度试验所存在的缺点。它的优点是:

1)因有硬质、软质两种压头,故适于各种不同硬质材料的检验,不存在压头

变形问题;

2)压痕小,不伤工件,适用于成品检验;

3)操作迅速,立即得出数据,测试效率高。

缺点是:代表性差,用不同硬度级测得的硬度值无法统一起来,无法进行比较。

3、维氏硬度的测定原理

维氏硬度的测定原理和布氏硬度相同,也是根据单位压痕陷凹面积上承受的负荷,即应力值作为硬度值的计量指标。

维氏硬度的优缺点:1)、不存在布氏那种负荷F和压头直径D的规定条件的约束,以及压头变形问题;

2)、也不存在洛氏那种硬度值无法统一的问题;

3)、它和洛氏一样可以试验任何软硬的材料,并且比洛氏能更好地测试极薄件(或薄层)的硬度,压痕测量的精确度高,硬度值较为精确。

4)、负荷大小可任意选择。(维氏显微硬度)

唯一缺点是硬度值需通过测量对角线后才能计算(或查表)出来,因此生产效率没有洛氏硬度高。

第三章材料在冲击载荷下的力学性能

一、解释下列名词

(4)韧脆转变温度——材料呈现低温脆性的临界转变温度。

二、说明下列力学性能指标的意义

(1)AK——材料的冲击吸收功

AKV (CVN) 和AKU——V型缺口和U型缺口试样测得的冲击吸收功

五:试说明低温脆性的物理本质及其影响因素???

相关文档
最新文档
