热力发电厂课程设计报告-东南大学
热力发电厂课程设计
热力发电厂课程设计一、计算原始资料1、汽轮机形式及参数（1）、机组型式：超超临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机。
（2）、额定功率：P e=1000MW（3）、主蒸汽参数：P0=26.25MPa；t0=605℃。
（4）、再热蒸汽参数（进汽阀前）：热段：P rh=5.436MP a；t rh=603℃。
冷段：P rh’=5.85MP a；t rh’=360.5℃。
（5）、汽轮机排汽压力：P c=4.7KPa；排汽比焓：h c=2311.3kJ/kg。
2、回热加热系统参数（1）、最终给水温度：t fw=292.9℃。
（2）、给水泵出口压力：P pu=32.606MPa；给水泵效率：ηpu=0.83（3）、除氧器到给水泵高度差：H pu=26m。
（4）、小汽机排汽压力：P c，xj=5.7KPa；排汽焓：h c，xj=2424.8kJ/kg。
3、锅炉型式及参数（1）、锅炉型式：2980--26.25/605/603（2）、额定蒸发量：D b=2980 t/h（3）、额定过热蒸汽压力：P b=26.25MPa，额定再热蒸汽压力：P r=5.436MPa。
（4）、额定过热汽温：t b=605℃；额定再热汽温：tr=603℃；（5）、锅炉效率：ηb=93%（6）、给水泵到过热器出口高度差：h1=34m。
4、其他数据（1）汽轮机机械效率:ηm=0.985;发电机效率：ηg=0.99.（2）补充水温度：t ma=20℃（3）厂用电率：ε=0.07；厂用汽：5t/h（启动时最大用汽量为32t/h）（4）2号抽汽90t/h,4号抽汽60t/h（5）抽汽管压损：△P j=8%P j；锅炉连续排污量：D bl=0.01D b；全厂汽水损失：D L=0.01D b；（6）连续排污扩容器效率：ηf=0.98；连续排污扩容器压力选为：Pf=0.90MPa；减温水系数：ɑsp= 0.0275二、热系统计算（一）、汽水平衡计算1、全厂补水率由已知知:全厂工质渗漏系数: 图1、全厂汽水平衡图ɑL=D L/D b=0.01锅炉排污系数：ɑbl=D bl/D b=0.01减温水系数：ɑsp= 0.0275厂用汽系数：ɑpl=29.402/2939223.6=0.0100033有全厂物质平衡有：补水率ɑma=ɑpl+ɑbl+ɑL=0.03000332、给水系数ɑfw由图1, 1点的物质平衡有ɑb=ɑ0+ɑL=1+0.01=1.012点的物质平衡ɑfw=ɑb+ɑbl- ɑsp=1.01+0.01-0.0275=0.9925（二）汽轮机进汽参数计算1、主蒸汽参数由主汽门前压力P0=26.25MPa，温度t0=605℃，查水蒸气性质表得主蒸汽比焓值h0=3482.10 KJ/Kg由主汽门后压力P0’=（1-δP1）P0=（1-0.04）*26.25=25.2MPa由P0’=25.2MPa h0’=h0=3482.10 KJ/Kg查得t0’=596.73 ℃2、再热蒸汽参数由中联门前压力P rh=5.436MPa 温度t rh=603℃，得h rh=3663.8 KJ/Kg中联门后再热压力P rh’=（1-δP2）P rh=（1-0.02）*5.436=5.327MPah rh’=h rh=3663.8KJ/Kg查得t rh’=600.61 ℃3、凝汽器平均压力计算由P s1=4.7KPa，查水蒸汽性质表得t s1=31.78 ℃由p s2=19.2KPa，查水蒸汽性质表得t s2=59.18 ℃凝汽器平均温度t s=（t s1+t s2）/2=45.48 ℃查水蒸汽性质表，得凝汽器平均压力P s=0.00983374 MPa（四）、各加热器进、出水参数计算1、1#高加H1压损∆P5=（7.847-7.611）/7.847=3%加热器压力P j:由图读得P j=7.611MPa 由P j查水蒸汽性质表得加热器饱和温度t s，1=291.508 ℃2、2#高加H2压损∆P5=（5.85-5.874）/5.85=-0.4%加热器压力P j:由图读得P j=5.874MPa 由P5查水蒸汽性质表得加热器饱和温度t s，2=274.169 ℃3、3#高加H3压损∆P5=（2.228-2.161）/2.228=3%加热器压力P j:由图读得P j=2.161MPa 由P5查水蒸汽性质表得加热器饱和温度t s，3=216.323 ℃4、除氧器H4除氧器压力:P4=0.968MPa查水蒸汽性质表得除氧器饱和温度t s4=178.476℃H4疏水温度t d，4=t s4=178.476 ℃由图有出水比焓h w，4=753.4KJ/Kg，进水比焓h w，4'=642.7KJ/Kg，疏水比焓为h d，4=753.4KJ/Kg。
热力发电厂课程设计

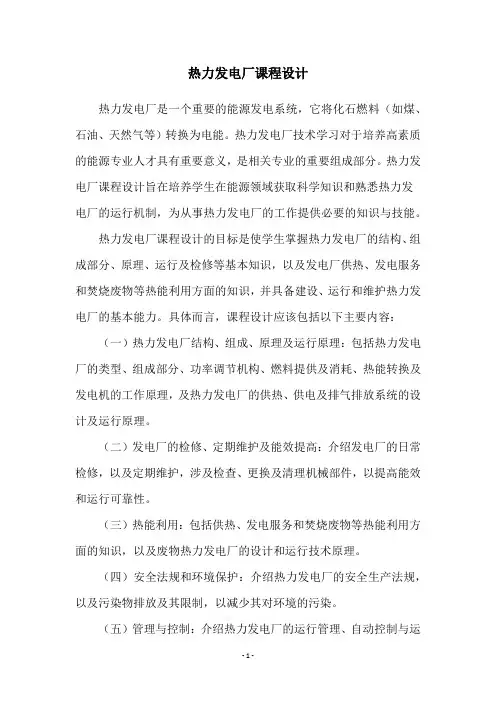

热力发电厂课程设计热力发电厂是一个重要的能源发电系统，它将化石燃料（如煤、石油、天然气等）转换为电能。
热力发电厂技术学习对于培养高素质的能源专业人才具有重要意义，是相关专业的重要组成部分。
热力发电厂课程设计旨在培养学生在能源领域获取科学知识和熟悉热力发电厂的运行机制，为从事热力发电厂的工作提供必要的知识与技能。
热力发电厂课程设计的目标是使学生掌握热力发电厂的结构、组成部分、原理、运行及检修等基本知识，以及发电厂供热、发电服务和焚烧废物等热能利用方面的知识，并具备建设、运行和维护热力发电厂的基本能力。
具体而言，课程设计应该包括以下主要内容：（一）热力发电厂结构、组成、原理及运行原理：包括热力发电厂的类型、组成部分、功率调节机构、燃料提供及消耗、热能转换及发电机的工作原理，及热力发电厂的供热、供电及排气排放系统的设计及运行原理。
（二）发电厂的检修、定期维护及能效提高：介绍发电厂的日常检修，以及定期维护，涉及检查、更换及清理机械部件，以提高能效和运行可靠性。
（三）热能利用：包括供热、发电服务和焚烧废物等热能利用方面的知识，以及废物热力发电厂的设计和运行技术原理。
（四）安全法规和环境保护：介绍热力发电厂的安全生产法规，以及污染物排放及其限制，以减少其对环境的污染。
（五）管理与控制：介绍热力发电厂的运行管理、自动控制与运行监测等技术，以及工程技术参数的测定、维护及调整，以提高机组运行可靠性和效率。
本课程设计采取“以知识为导向，以技能为基础”的教学方法，结合实验课及实践实习，旨在培养学生的实践能力和实际操作能力，使学生具备运行热力发电厂的必要条件。
本课程安排周期性的实验及实践实习，旨在使学生了解热力发电厂的各部分的联系及作用，实验内容包括发电厂机组运行参数的检测，以及机组的检修、维护和管理等。
实践实习的场地可以为学生提供实践操作经验，有助于学生更好地掌握热力发电厂的运行技术及管理知识，并能够有效应用至实际工作中。
热力发电厂课程设计
四、锅炉连续排污利用的计算Dbl=0.01Db
Dfw Db Dbl
Dbl 0.01Db
Db D0
Dbl hb
'
Db
Dfw D0 0.01D0 1.01D0 fw 1.01源自bl 0.01aaa=2
Df hf
''
1、扩容蒸汽引入除氧器
' ' '' 循环放热量： qc c (hc hc ) l (25 4.1868 hc ) al hrh
正平衡计算： w0 h0 反平衡计算：
'' j h j c hc rh qrh l hrh hpu j 1
8
w0 q0 qc
h3 hs 3
4
fw (hw4 hw5 ) (1 2 3 ) (hs3 hw5 )
h4 hw5
c 4 fw j
j 1
4
5
c 4 (hw5 hw6 )
h5 hs 5
6
c 4 (hw6 hw7 ) 5 (hs 5 hs 6 )
h4 hw5
c 4 fw j l
j 1
4
5
c 4 (hw5 hw6 )
h5 hs 5
6
7
c 4 (hw6 hw7 ) 5 (hs 5 hs 6 )
h6 hs 6
h7 hs 7
c 4 (hw7 hw8 ) (5 6 ) (hs 6 hs 7 )
w0 h0 j h j c hc rh qrh fw hpu
（完整word版）热力发电厂课程设计...docx

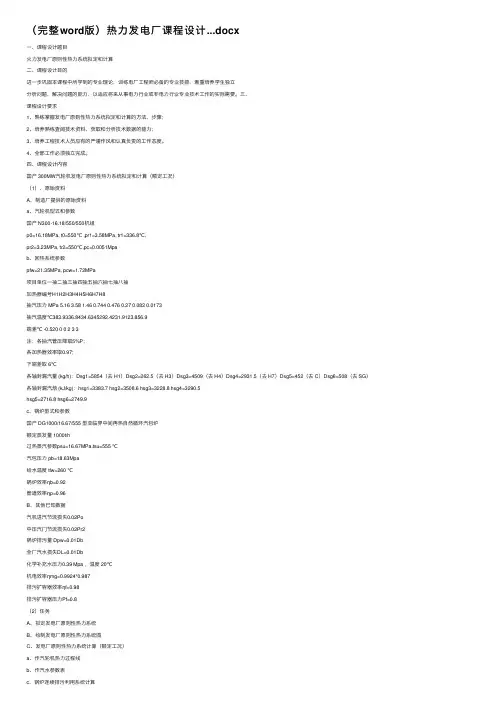

（完整word版）热⼒发电⼚课程设计...docx⼀、课程设计题⽬⽕⼒发电⼚原则性热⼒系统拟定和计算⼆、课程设计⽬的进⼀步巩固本课程中所学到的专业理论，训练电⼚⼯程师必备的专业技能，着重培养学⽣独⽴分析问题、解决问题的能⼒，以适应将来从事电⼒⾏业或⾮电⼒⾏业专业技术⼯作的实际需要。
三、课程设计要求1、熟练掌握发电⼚原则性热⼒系统拟定和计算的⽅法、步骤；2、培养熟练查阅技术资料、获取和分析技术数据的能⼒；3、培养⼯程技术⼈员应有的严谨作风和认真负责的⼯作态度。
4、全部⼯作必须独⽴完成。
四、课程设计内容国产 300MW汽轮机发电⼚原则性热⼒系统拟定和计算（额定⼯况）（1）、原始资料A、制造⼚提供的原始资料a、汽轮机型式和参数国产 N300-16.18/550/550机组p0=16.18MPa, t0=550℃ ,pr1=3.58MPa, tr1=336.8℃,pr2=3.23MPa, tr2=550℃,pc=0.0051Mpab、回热系统参数pfw=21.35MPa, pcw=1.72MPa项⽬单位⼀抽⼆抽三抽四抽五抽六抽七抽⼋抽加热器编号H1H2H3H4H5H6H7H8抽汽压⼒ MPa 5.16 3.58 1.46 0.744 0.476 0.27 0.082 0.0173抽汽温度℃383.9336.8434.6345292.4231.9123.856.9端差℃ -0.520 0 0 2 3 3注：各抽汽管压降取5%P；各加热器效率取0.97;下端差取 6℃各轴封漏汽量 (kg/h)：Dsg1=5854（去 H1）Dsg2=262.5（去 H3）Dsg3=4509（去 H4）Dsg4=2931.5（去 H7）Dsg5=452（去 C）Dsg6=508（去 SG）各轴封漏汽焓 (kJ/kg)：hsg1=3383.7 hsg2=3508.6 hsg3=3228.8 hsg4=3290.5hsg5=2716.8 hsg6=2749.9c、锅炉型式和参数国产 DG1000/16.67/555 型亚临界中间再热⾃然循环汽包炉额定蒸发量 1000t/h过热蒸汽参数psu=16.67MPa,tsu=555 ℃汽包压⼒ pb=18.63Mpa给⽔温度 tfw=260 ℃锅炉效率ηb=0.92管道效率ηp=0.96B、其他已知数据汽机进汽节流损失0.02Po中压汽门节流损失0.02Pr2锅炉排污量 Dpw=0.01Db全⼚汽⽔损失DL=0.01Db化学补充⽔压⼒0.39 Mpa ，温度 20℃机电效率ηmg=0.9924*0.987排污扩容器效率ηf=0.98排污扩容器压⼒Pf=0.8（2）任务A、拟定发电⼚原则性热⼒系统B、绘制发电⼚原则性热⼒系统图d、⾼加组计算e、除氧器计算f、低加组计算g、汽轮机汽耗量及各项汽⽔流量计算i、汽轮机功率校核j、热经济指标计算五、设计计算书A、拟定发电⼚原则性热⼒系统：该发电⼚为凝⽓式电⼚，规划容量300MW，选⽤凝⽓式机组，蒸汽初参数：过热蒸汽压⼒p0=16.18MPa，温度t0=550℃。
(完整word版)热力发电厂课程设计说明书
《热力发电厂》课程设计说明书xx 学院 xx 年xx 月1 绪 论 (4)2 热力系统与机组资料 ............2。
1。
热力系统简介 ............2.2.原始资料 ....................3 热力系统计算 ........................3.1.汽水平衡计算 ............3。
2. 汽轮机进汽参数计算 ............................................................................................................ 14 3。
3。
辅助计算 .. (15)设计题目660MW 凝汽式机组全厂原则性热力系统计算设 计 人同组成员指导教师3.4. 各加热器进、出水参数计算 (16)3。
5。
高压加热器组抽汽系数计算 (25)3.6. 除氧器抽汽系数计算 (28)3。
7。
低压加热器组抽汽系数计算 (29)3.8. 凝汽系数c 计算 (31)3。
9. 汽轮机内功计算 (32)3。
10.汽轮机内效率、热经济指标、汽水流量计算 (34)3.11.全厂性热经济指标计算 (36)4 反平衡校核 (38)5 辅助系统设计、选型 (41)5.1. 主蒸汽系统 (41)5。
2. 给水系统 (41)5.3. 凝结水系统 (42)5。
4. 抽空气系统 (42)5。
5. 旁路系统 (42)5。
6. 补充水系统 (43)5.7. 阀门 (43)6 结论 (46)致谢 (48)参考文献 (49)1 绪论火力发电厂简称火电厂，是利用煤炭、石油、天然气作为燃料生产电能的工厂。
其能量转换过程是：燃料的化学能→热能→机械能→电能。
最早的火力发电是1875 年在巴黎北火车站的火电厂实现的。
随着发电机、汽轮机制造技术的完善，输变电技术的改进，特别是电力系统的出现以及社会电气化对电能的需求，20 世纪30 年代以后,火力发电进入大发展的时期.火力发电机组的容量由200兆瓦级提高到300～600 兆瓦级(50 年代中期），到1973 年，最大的火电机组达1300兆瓦。
热力发电厂课程设计

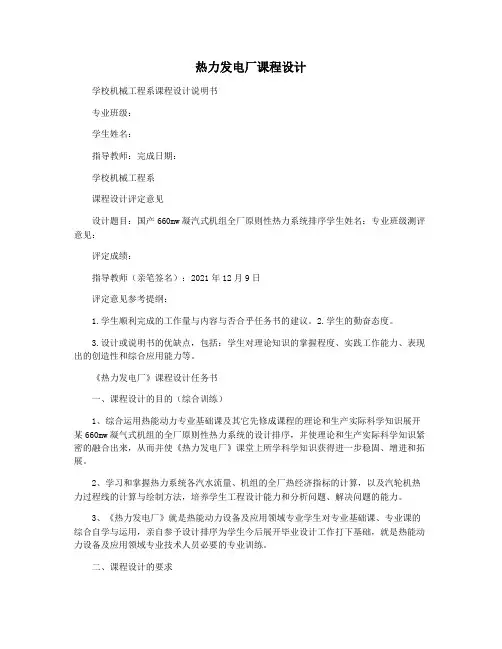

热力发电厂课程设计学校机械工程系课程设计说明书专业班级：学生姓名：指导教师：完成日期：学校机械工程系课程设计评定意见设计题目：国产660mw凝汽式机组全厂原则性热力系统排序学生姓名：专业班级测评意见：评定成绩：指导教师（亲笔签名）：2021年12月9日评定意见参考提纲：1.学生顺利完成的工作量与内容与否合乎任务书的建议。
2.学生的勤奋态度。
3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。
《热力发电厂》课程设计任务书一、课程设计的目的（综合训练）1、综合运用热能动力专业基础课及其它先修成课程的理论和生产实际科学知识展开某660mw凝气式机组的全厂原则性热力系统的设计排序，并使理论和生产实际科学知识紧密的融合出来，从而并使《热力发电厂》课堂上所学科学知识获得进一步稳固、增进和拓展。
2、学习和掌握热力系统各汽水流量、机组的全厂热经济指标的计算，以及汽轮机热力过程线的计算与绘制方法，培养学生工程设计能力和分析问题、解决问题的能力。
3、《热力发电厂》就是热能动力设备及应用领域专业学生对专业基础课、专业课的综合自学与运用，亲自参予设计排序为学生今后展开毕业设计工作打下基础，就是热能动力设备及应用领域专业技术人员必要的专业训练。
二、课程设计的要求1、明晰自学目的，端正学习态度2、在教师的指导下，由学生单一制顺利完成3、正确理解全厂原则性热力系统图4、恰当运用物质均衡与能量守恒原理5、合理精确的列表格，分析处置数据三、课程设计内容1.设计题目国产660mw凝汽式机组全厂原则性热力系统计算（设计计算）2.设计任务（1）根据取值的热力系统原始数据，排序汽轮机热力过程线上各排序点的参数，并在h-s图上绘制热力过程线；（2）计算额定功率下的汽轮机进汽量do，热力系统各汽水流量dj、gj；（3）计算机组和全厂的热经济性指标；（4）绘制全厂原则性热力系统图，并将所排序的全部汽水参数详尽五字在图中（建议计算机绘图）。
热力发电厂课程设计总结心得
热力发电厂课程设计总结心得
在热力发电厂课程设计中，我学到了很多关于热力发电的理论
知识和实际操作技能。
通过这门课程，我对热力发电厂的运行原理、设备组成、安全管理等方面有了更深入的了解，并且在实践中提升
了自己的动手能力和团队协作能力。
首先，在课程设计中，我深入学习了热力发电厂的工作原理和
流程。
我了解到热力发电是利用燃烧燃料产生高温高压蒸汽，然后
通过汽轮机驱动发电机发电的过程。
同时，我还学习了热力发电厂
的各种设备，如锅炉、汽轮机、发电机等的结构和工作原理，这为
我将来在实际工作中提供了坚实的理论基础。
其次，通过课程设计，我提高了自己的实际操作能力。
在实验
室和现场实习中，我学会了热力发电设备的操作和维护，例如锅炉
的点火、停炉操作，汽轮机的启动和停车过程等。
这些实际操作让
我对热力发电设备有了更直观深刻的认识，也增强了我的动手能力。
另外，课程设计还培养了我的团队协作能力。
在实践环节中，
我需要与同学们合作完成各种实验和项目，这要求我们相互配合、
分工合作，共同解决问题。
通过这样的团队合作，我学会了倾听他
人意见、有效沟通和协调团队关系，这对我将来步入社会工作具有很大的帮助。
总的来说，热力发电厂课程设计让我获益良多。
我不仅学到了丰富的理论知识，还提高了实际操作能力和团队协作能力。
这些都为我将来从事热力发电相关工作打下了坚实的基础。
我会继续努力学习，不断提升自己，为将来的工作做好准备。
《热力发电厂》课程设计指导书(2).doc
