钻探封孔技术要求
钻探封孔技术要求一、总则1.0.1为满足武汉轨道交通工程建设的需要，明确封孔原则，统一封孔方法，避免勘探钻孔留下隐患，特制定本技术要求。
1.0.2本技术要求适用于武汉轨道交通工程勘察中钻探封孔。
1.0.3每个钻孔资料收集完成后，应立即封孔。
需要度汛的钻孔，汛期应采取有效措施确保度汛安全。
1.0.4钻探封孔分为回填和封填。
回填是将岩芯等封孔材料回填到钻孔中并捣实。
封填是用特定封孔材料将钻孔封堵，防止钻孔成为液、固态物质的通道。
1.0.5本技术要求引用标准：《地下铁道、轻轨交通岩土工程勘察规范》（GB50307-1999）；《岩土工程勘察规范》（GB 50021-2001）（2009年版）；《供水水文地质勘察规范》（GB50027-2001）；《岩土工程勘察工作规程》（DB42/169-2003）；《基坑工程技术规程》（DB42/159-2004）；《建筑工程地质钻探技术标准》（JGJ87-92）；二、一般规定2.0.1钻探封孔宜按下列原则进行：(1)覆盖层孔段“以砂还砂，以土还土”；(2)基岩孔段还水泥砂浆。
2.0.2按岩性将钻孔分为砂性土、粘性土、非可溶岩、可溶岩孔段。
2.0.3 各孔段封孔应符合下列要求：(1)砂性土孔段宜回填。
(2)涉及堤防的一般粘性土孔段应封填，其它一般粘性土孔段可回填。
(3)老粘土宜封填；(4)基岩孔段宜封填。
2.0.4地质人员应在封孔前下达钻探封孔要求，说明地层结构、封孔方法等。
2.0.5钻机班机长负责按照本技术要求规定的方法进行封孔。
现场钻探技术管理人员负责对封孔过程进行控制。
地质人员应负责对封孔进行监督。
2.0.6封孔完成后，应将钻孔孔口地面恢复原貌。
2.0.7封孔机组应按附表1～附表３认真做好封孔记录，钻机班机长、现场钻探技术管理人员及地质人员应签名确认。
2.0.8 封孔记录应与钻探班报一并归档。
三、钻孔回填技术要求3.0.1将钻探取出的岩芯按顺序依次投放入钻孔中并捣实，每次回填不宜超过2m。

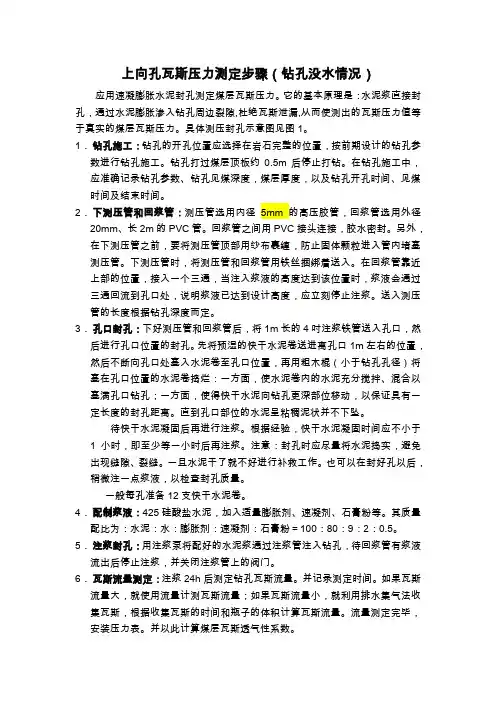

煤矿井下钻孔封孔的具体工艺和步骤
上向孔瓦斯压力测定步骤（钻孔没水情况）应用速凝膨胀水泥封孔测定煤层瓦斯压力。
它的基本原理是：水泥浆直接封孔，通过水泥膨胀渗入钻孔周边裂隙,杜绝瓦斯泄漏,从而使测出的瓦斯压力值等于真实的煤层瓦斯压力。
具体测压封孔示意图见图1。
1．钻孔施工：钻孔的开孔位置应选择在岩石完整的位置，按前期设计的钻孔参数进行钻孔施工。
钻孔打过煤层顶板约0.5m后停止打钻。
在钻孔施工中，应准确记录钻孔参数、钻孔见煤深度，煤层厚度，以及钻孔开孔时间、见煤时间及结束时间。
2．下测压管和回浆管：测压管选用内径5mm的高压胶管，回浆管选用外径20mm、长2m的PVC管。
回浆管之间用PVC接头连接，胶水密封。
另外，在下测压管之前，要将测压管顶部用纱布裹缠，防止固体颗粒进入管内堵塞测压管。
下测压管时，将测压管和回浆管用铁丝捆绑着送入。
在回浆管靠近上部的位置，接入一个三通，当注入浆液的高度达到该位置时，浆液会通过三通回流到孔口处，说明浆液已达到设计高度，应立刻停止注浆。
送入测压管的长度根据钻孔深度而定。
3．孔口封孔：下好测压管和回浆管后，将1m长的4吋注浆铁管送入孔口，然后进行孔口位置的封孔。
先将预湿的快干水泥卷送进离孔口1m左右的位置，然后不断向孔口处塞入水泥卷至孔口位置，再用粗木棍（小于钻孔孔径）将塞在孔口位置的水泥卷捣烂：一方面，使水泥卷内的水泥充分搅拌、混合以塞满孔口钻孔；一方面，使得快干水泥向钻孔更深部位移动，以保证具有一定长度的封孔距离。
直到孔口部位的水泥呈粘稠泥状并不下坠。
待快干水泥凝固后再进行注浆。
根据经验，快干水泥凝固时间应不小于1小时，即至少等一小时后再注浆。
注意：封孔时应尽量将水泥捣实，避免出现缝隙、裂缝。
一旦水泥干了就不好进行补救工作。
也可以在封好孔以后，稍微注一点浆液，以检查封孔质量。
一般每孔准备12支快干水泥卷。
4．配制浆液：425硅酸盐水泥，加入适量膨胀剂、速凝剂、石膏粉等。
其质量配比为：水泥：水：膨胀剂：速凝剂：石膏粉＝100：80：9：2：0.5。

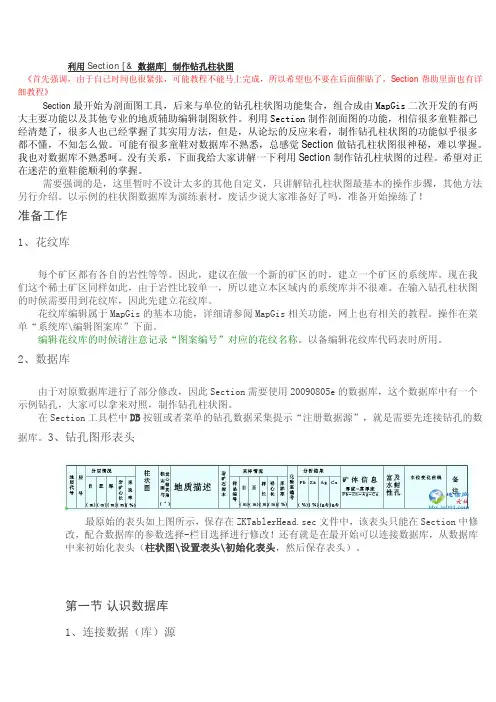

利用Section数据库制作钻孔柱状图
