永大日立电梯NTVF故障代码

永大电梯故障代码NT

TCD33 由 A Rank 改成 B Rank 由： e”NT 的低压侦测是由市电直接降压侦测，所以成本低侦测精准，且主变压器可以有三相变成单相，整体成本更低，但是因为加了 EMI Filter 之后其上的 X 电容会在 FFB OFF 后微小负载下残存，使用低压检知比 BDC 板的电压的还慢，造成在 FFB OFF 时有 TCD33 的检出，但实际使用由于大楼系统电源阻抗相当低，所以走行中停电绝不可能有此 TCD33 的误会检出状况发生，因 MPUGB 的 ANN 要改成外插式 key,为避免没有带 key 就无法清除此 TCD,所以将之改成 B Rank . RLU 或 RLD OFF 之下，原本应检出 TCD81,因硬件架构会同时检出 TCD39(RLAR 不闭合故障)。因此，RLAR 不闭合故障改成 E Rank。但 RLAR 不断关故障维持 A Rank。
追加 Rctt 不断开/不闭合故障检出（Cl Rank）
修订日期 2006/01/10
2006/01/10 2006/01/10
TCD 10 检出目的检出条件复归方式
调查项目
故障等级 A1
1，入力 Buffeer 有无 ON 故障 Check:
2，SFFCR Relay 的 LED Check 3 SFCR Relay 状态 Check 4 MPUGB PCB 与 FIOGB 之间排线； 5FIOGB PCB 更换
6,MPUGB PCB 更换 A2
PCB. 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB.
SDC 运转异常开机后，SDC 与 SDA 串行通讯无法达成，检出异常，电梯不可再启动。
OLS ON 故障 CLS ON 故障开门不正常检知关门不正常检知停电检知

永大日立电梯故障代码(完整版)

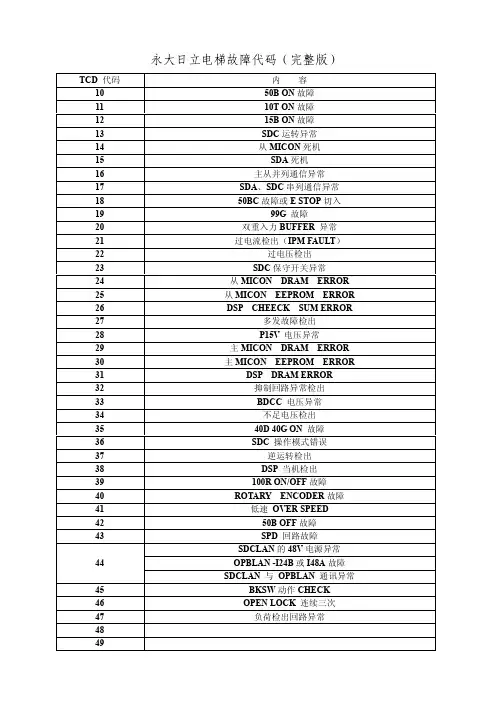

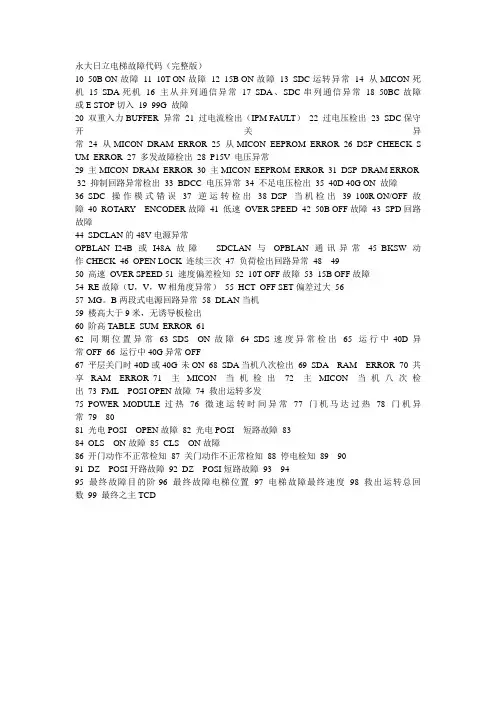

永大日立电梯故障代码（完整版）10 50B ON 故障 11 10T ON 故障 12 15B ON 故障 13 SDC 运转异常 14 从 MICON 死机 15 SDA 死机 16 主从并列通信异常 17 SDA、SDC 串列通信异常 18 50BC 故障或 E STOP 切入 19 99G 故障20 双重入力 BUFFER 异常 21 过电流检出（IPM FAULT） 22 过电压检出 23 SDC 保守开关异常 24 从 MICON DRAM ERROR 25 从 MICON EEPROM ERROR 26 DSP CHEECK S UM ERROR 27 多发故障检出 28 P15V 电压异常29 主 MICON DRAM ERROR 30 主 MICON EEPROM ERROR 31 DSP DRAM ERROR 32 抑制回路异常检出 33 BDCC 电压异常 34 不足电压检出 35 40D 40G ON 故障36 SDC 操作模式错误 37 逆运转检出 38 DSP 当机检出 39 100R ON/OFF 故障 40 ROTARY ENCODER 故障 41 低速 OVER SPEED 42 50B OFF 故障 43 SPD 回路故障44 SDCLAN 的48V电源异常OPBLAN -I24B 或 I48A 故障 SDCLAN 与OPBLAN 通讯异常 45 BKSW 动作 CHECK 46 OPEN LOCK 连续三次 47 负荷检出回路异常 48 4950 高速 OVER SPEED 51 速度偏差检知 52 10T OFF 故障 53 15B OFF 故障54 RE 故障（U，V，W 相角度异常） 55 HCT OFF SET 偏差过大 5657 MG。

B 两段式电源回路异常 58 DLAN 当机59 楼高大于 9 米，无诱导板检出60 阶高 TABLE SUM ERROR 6162 同期位置异常 63 SDS ON 故障 64 SDS 速度异常检出 65 运行中 40D 异常 OFF 66 运行中 40G异常 OFF67 平层关门时 40D 或 40G未 ON 68 SDA 当机八次检出 69 SDA RAM ERROR 70 共享 RAM ERROR 71 主 MICON 当机检出 72 主 MICON 当机八次检出 73 FML POSI OPEN 故障 74 救出运转多发75 POWER MODULE 过热 76 微速运转时间异常 77 门机马达过热 78 门机异常 79 8081 光电 POSI OPEN 故障 82 光电 POSI 短路故障 8384 OLS ON 故障 85 CLS ON 故障86 开门动作不正常检知 87 关门动作不正常检知 88 停电检知 89 9091 DZ POSI开路故障 92 DZ POSI短路故障 93 9495 最终故障目的阶 96 最终故障电梯位置 97 电梯故障最终速度 98 救出运转总回数 99 最终之主 TCD。

日立电梯故障码大全和对比

Ols,cls开关不良故障变频器故障报警检出变频门机故障（*）门区运行故障启动补偿异常检出故障通讯检出故障电梯爬行时间异常自救检出故障电梯运行中断门锁检出电梯检修状态异常电梯微动平层超时故障电梯安全回路故障检出微动平层启动故障变频器速度一致信号异常电梯开门超时故障电梯关门超时故障
门区运行故障
电梯爬行时间异常 E78——E79为空电梯运行中断门锁检检出微动平层启动故障变频器速度一致信号异常电梯开门超时故障电梯关门超时故障
HPH/GVF/GVFHPH/GVF/GVF-Ⅱ故障码 #10TON.OFF故障 #15BON.OFF故障 #97输入信号异常 #11输入信号异常 #12输入信号异常 #40D #40G Y15 规格表和数出错重复故障检出 #100R输入信号异常门区感应故障变频器异常 FMT微机故障SCB光电感应器厅门、轿门动作不一致变频器运行故障电梯逆转故障
E10 E11 E12 E13 E14 E21 E22 E23 E24 E25 E26 E27 E31 E32 E33 E34 E35 E36 E37 E38 E39 E40 E41 E42 E43 E44 E45 E46 E50 E51 E52 E53 E54 E55 E56 E57 E60 E61 E62 E63 E64 E65
E66 E70 E71 E72 E73 E74 E75 E76 E77 E80 E81 E82 E83 E84 E85 E86 E87 变频器故障报警检出变频门机故障（*）门区运行故障启动补偿异常检出故障通讯检出故障电梯爬行时间异常自救检出故障电梯运行中断门锁检出电梯检修状态异常电梯微动平层超时故障电梯安全回路故障检出微动平层启动故障变频器速度一致信号异常电梯开门超时故障电梯关门超时故障

永大日立电梯故障代码(完整版)

永大日立电梯故障代码（完整版）TCD 代码内容10 50B ON故障11 10T ON故障12 15B ON故障13 SDC运转异常14 从MICON死机15 SDA死机16 主从并列通信异常17 SDA、SDC串列通信异常18 50BC故障或E STOP切入19 99G 故障20 双重入力BUFFER 异常21 过电流检出（IPM FAULT）22 过电压检出23 SDC保守开关异常24 从MICON DRAM ERROR25 从MICON EEPROM ERROR26 DSP CHEECK SUM ERROR27 多发故障检出28 P15V 电压异常29 主MICON DRAM ERROR30 主MICON EEPROM ERROR31 DSP DRAM ERROR32 抑制回路异常检出33 BDCC 电压异常34 不足电压检出35 40D 40G ON 故障36 SDC 操作模式错误37 逆运转检出38 DSP 当机检出39 100R ON/OFF故障40 ROTARY ENCODER故障41 低速OVER SPEED42 50B OFF故障43 SPD 回路故障SDCLAN的48V电源异常44OPBLAN -I24B或I48A故障SDCLAN 与OPBLAN 通讯异常45 BKSW动作CHECK46 OPEN LOCK 连续三次47 负荷检出回路异常4850 高速OVER SPEED51 速度偏差检知52 10T OFF故障53 15B OFF故障54 RE故障（U，V，W相角度异常）55 HCT OFF SET偏差过大5657 MG。

B两段式电源回路异常58 DLAN当机59 楼高大于9米，无诱导板检出60 阶高TABLE SUM ERROR6162 同期位置异常63 SDS ON故障64 SDS速度异常检出65 运行中40D异常OFF66 运行中40G异常OFF67 平层关门时40D或40G未ON68 SDA当机八次检出69 SDA RAM ERROR70 共享RAM ERROR71 主MICON 当机检出72 主MICON 当机八次检出73 FML POSI OPEN故障74 救出运转多发75 POWER MODULE过热76 微速运转时间异常77 门机马达过热78 门机异常798081 光电POSI OPEN故障82 光电POSI 短路故障8384 OLS ON故障85 CLS ON故障86 开门动作不正常检知87 关门动作不正常检知88 停电检知899091 DZ POSI开路故障92 DZ POSI短路故障9395 最终故障目的阶96 最终故障电梯位置97 电梯故障最终速度98 救出运转总回数99 最终之主TCD。

永大日立电梯故障代码完整版

永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。

B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。

日立电梯故障码

⽇⽴电梯故障码⽇⽴电梯故障码（内部资料）故障代码GVF3.HGP. GH98.NPH.UAX2 备注10 主微机故障变频器电流输出封锁异常11 副微机故障10T ON.OFF故障12 运⾏接触器短接15B ON.OFF故障13 抱闸接触器短接抱闸开关动作异常14 安全继电器短接97输⼊信号异常15 安全回路短接16 软件WTD动作17 连续3次开门锁死18 双重输⼊异常19 DPRM读写故障20 抱闸制动器短接21 抱闸抽动断开11输⼊信号异常22 运⾏速度偏差12输⼊信号异常23 40D继电器故障40D继电器故障24 40G继电器故障25 40G继电器故障主机抱闸动作异常26 程序和数故障规格表和数异常27 重复故障重复故障30 旋编断线故障缺相保护31 100R输⼊信号异常32 空转保护门区感应器故障33 变频区运⾏异障34 厅门锁短接光电FMLX FML Y故障35 轿门锁短接厅、轿门动作不⼀致36 变频器运⾏异障37 反转故障电梯逆转故障38 运⾏接触器断开39 抱闸接触器断开40 零速不⼀致41 低速运⾏超速低速超速42 50B继电器断开软件安全回路故障43 15BSW断开变频器控制回路失电44 15BSW短接11动作超时45 12动作超时46 速度低故障50 ⾼速运⾏超速⾼速超速51 起动速度异常起动速度超速52 瞬时停电53 运⾏速度偏差54 微动平层逆转超距离微动平层逆转超距离55 强迫减速开关故障中速超速56 微动平层超速微动平层超速57 微动运⾏超距离微动运⾏超距离58 速度低60 层⾼测定出错层⾼和数出错61 运⾏中48V断电同步位置出错62 电梯楼层位置出错楼层位置出错63 端站位置出错64 端站减速曲线异常端站减速曲线异常65 ALP运⾏检出故障66 ULS DLS动作异常70 变频器报警故障变频器报警故障71 变频门机故障变频门机故障72 ⾼速短接开关动作检出73 门区运⾏故障门区运⾏故障74 起动补偿异常检出75 SCL-B板通讯故障通讯故障76 爬⾏时间异常77 ⾃救运⾏过多⾃救检出78 SCL-C板通信故障80 运⾏中断门锁检出运⾏中断门锁检出81 检修状态异常检修状态异常82 微动平层超时微动平层超时83 安全回路故障检出84 微动平层起动故障85 微动平层感应器故障变频器速度⼀致信号异常86 开门超时故障关门超时87 关门超时故障开门超时88 运⾏中轿门锁断开⽔位检测开关动作检出89 副微机设为键盘控制90 群控/并联通讯异常91 电源瞬时停电检出92 停电⾃救运⾏93 电梯⾃救运⾏94 称重传感器故障101 加速运⾏过电流102 减速运⾏过电流103 恒速运⾏过电流104 加速运⾏过电压105 减速运⾏过电压106 恒速运⾏过电压107 控制电源过电压108 输⼊侧缺相109 输出侧缺相110 功率模块故障111 功率模块散热器过热113 驱动器过载114 电机过载116 EPROM读写故障118 接触器未吸合119 电流检测电路故障120 CPU错误123 键盘EPROM读写错误124 调谐错误125 编码器故障127 制动单元故障128 参数设定出错130 电梯超速131 输⼊输出故障132 不满⾜最低层运⾏条件133 ⾃学习出错134 速度偏差故障139 双⼝RAM故障140 主微机68376故障。

永大日立NTVF电梯出现21后的处理

永大日立NTVF电梯出现21后的处理
摘要：永大日立NTVF电梯出现21后的处理。

想必修过永大电梯的都碰到过，出现21（过流）不要急于清除故障，防止因模块短路后再次运行产生爆炸。

要先测量模块有无击穿，测量方法：黑表笔接整流输出的N端，红表笔接U.V.W任一一端。

不能有电压，然后红表笔接整流输出的P端。

黑表笔接UVW任意一端，不能有电压。

等同整流电压的说明内部有IGBT管击穿。

这是在不拆除电机接线的情况下测量。

如果拆除电机接线要依次测量UVW端，因为电机是星形接法在内部形成回路，所以只测量一次就可以，。

出现过流后，这也是模块即将要坏的一个信号。

清除制动电阻的灰尘，清除散热片的灰尘，检查散热风扇。

如果不是内部短路在合闸也没有人身危险，只不过再保护一次。

此检查方法也可以测量其他的变频器。

（根据主回路电路图）。

永大NTVF电梯故障代码分析

永大NTVF电梯故障代码分析之六TCD36-40TCD 36 SDC操作模式错误故障等级：A2含义：保守运转模式，IN CAGE及ON CAGE保守开关切换时，以安全操作模式而言，必须先进入ON CAGE 将保守之工作，如果相反顺序操作时，例如ON CAGE保守开关先切入ON 而IN CAGE保守开关未切入ON时，则检出异常，防止人身事故发生。

说明：设计上保守程序的安全准则是：1、ON CAGE/最高优先权。

因为优先准痊之设定是防止人身事故之发生，因此，操作程序错误时，主MICON会侦测出来，操作程序改正之前电梯无法运行。

检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。

2、SDC 的MIC插入闭锁确认。

3、以上各项均正常，请更换ADC PCB。

TCD 37 逆运转检出故障等级：A2含义：主MICON会由ROTARY ENCOER之φA，φB信号来检知，并判别电梯的实际运行方向，当实际运行方向与主/从MICON的指令方向不一致时，速度差超过8m/min以上120ms后依然有指令方向与实际方向不同时，检出异常。

说明：逆运转检出时，有时并非单纯之马达逆运转，状况有以下可能：a）马达之电源相位接错。

b）ROTARY ENCODER二信号线接反。

c）马达设定参数不正确。

d）IGBT烧损或ROTARY ENCODER损坏。

以上皆有可能发生。

检查项目：1、IN CAGE、ON CAGE保守开关的CHECK。

2、SDC的MIC插入闭锁确认。

3、以上各项正常，请更换SDC PCB。

TCD 38 DSP当机检出故障等级：A2含义：NOISE 干扰等原因，导致DSP（TMS320C51）当机，经由从MICON判断，故障检出，电梯运转禁止。

说明：当不明原因使DSP当机时，从MICON侦测通知主/从MICON立即禁止电梯运行，从MICON于两秒后再次侦测DSP是否正常运作，若DSP已恢复正常且当机次数未达到8次，则电梯再次正常运转。

永大日立故障代码

一.查阅故障履历的方法
操作模式:
MODE - 2 - SET
用法： 1．按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除
2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
c）ZX50B（从MICON输出信号），地址：$CD31H（81H/ON，00H/OFF）
3、MPU PCB和FIO PCB之BUS线确认：FIO之FOW（15B）是否确实连接。
4、检查15B 线圈线路：
15B继电器 CONTROL1-GND间AC 100V
15B继电器线圈（C1-C2）间AC 100V（15B ON）
（每个数相间约3秒）
3．清除故障记录之前，先记下由 01 到 99 的数据作为参考。有些故障记录是不能直接清除，（处理了故障成
因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可
重置： RESET
二.故障码等级一览表
RANK
机能
区分
处理内容
TCD 92 DZ POSI短路故障 TCD 93 --
TCD 94 -- TCD 95 最终故障目的阶
TCD 96 最终故障电梯位置 TCD 97 电梯故障最终速度
TCD 98 救出运转总回数 TCD 99 最终之主TCD
TCD 44 -- TCD 45 --
TCD 46 -- TCD 47 --
TCD 48 -- TCD 49 --
TCD 50 高速 OVER SPEED TCD 51 速度偏差检知（125%）

永大日立电梯故障代码完整版

永大日立电梯故障代码完整版Last revision date: 13 December 2020.永大日立电梯故障代码（完整版）1050BON故障1110TON故障1215BON故障13SDC运转异常14从MICON死机15SDA死机16主从并列通信异常17SDA、SDC串列通信异常1850BC故障或ESTOP切入1999G故障20双重入力BUFFER异常21过电流检出（IPMFAULT）22过电压检出23SDC保守开关异常24从MICONDRAMERROR25从MICONEEPROMERROR26DSPCHEECKSUMERROR27多发故障检出28P15V电压异常29主MICONDRAMERROR30主MICONEEPROMERROR31DSPDRAMERROR32抑制回路异常检出33BDCC电压异常34不足电压检出3540D40GON故障36SDC操作模式错误37逆运转检出38DSP当机检出39100RON/OFF故障40ROTARYENCODER故障41低速OVERSPEED4250BOFF故障43SPD回路故障44SDCLAN的48V电源异常OPBLAN-I24B或I48A故障SDCLAN与OPBLAN通讯异常45BKSW动作CHECK46OPENLOCK连续三次47负荷检出回路异常484950高速OVERSPEED51速度偏差检知5210TOFF故障5315BOFF故障54RE故障（U，V，W相角度异常）55HCTOFFSET偏差过大5657MG。

B两段式电源回路异常58DLAN当机59楼高大于9米，无诱导板检出60阶高TABLESUMERROR6162同期位置异常63SDSON故障64SDS速度异常检出65运行中40D异常OFF66运行中40G异常OFF67平层关门时40D或40G未ON68SDA当机八次检出69SDARAMERROR70共享RAMERROR71主MICON当机检出72主MICON当机八次检出73FMLPOSIOPEN故障74救出运转多发75POWERMODULE过热76微速运转时间异常77门机马达过热78门机异常7980 81光电POSIOPEN故障82光电POSI短路故障8384OLSON故障85CLSON故障86开门动作不正常检知87关门动作不正常检知88停电检知899091DZPOSI开路故障92DZPOSI短路故障939495最终故障目的阶96最终故障电梯位置97电梯故障最终速度98救出运转总回数99最终之主TCD。

永大NTVF故障代码

一.查阅故障履历的方法操作模式:MODE - 2 - SET用法： 1．按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 99 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESET二.故障码等级一览表三.故障码解析表(点击番号可链接详细分析说明）番号 ?内容表示 ?番号 ?内容表示TCD 10 ?50B ON故障 ?TCD 11 ?10T ON故障TCD 12 ?15B ON 故障 ?TCD 13 ?SDC 运转异常TCD 14 ?从MICON当机 ?TCD 15 ?SDA 当机TCD 16 ?主从并列通信异常 ?TCD 17 ?SDA，SDC串列通信异常TCD 18 ?50BC 故障 OR ?TCD 19 ?99G 故障TCD 20 ?双重入力 BUFFER故障 ?TCD 21 ?过电流检出（IPM FAULT）TCD 22 ?过电压检出 ?TCD 23 ?SDC 保守开关异常TCD 24 ?SUB D＿RAM ERROR ?TCD 25 ?SUB E2PROM ERRORTCD 26 ?DSP CHECK SUM ERROR ?TCD 27 ?RETRY 多发检出TCD 28 ?P15V 电压异常 ?TCD 29 ?MPU E2PROM ERRORTCD 30 ?MPU NVSRAM ERROR ?TCD 31 ?DSP D＿RAM ERRORTCD 32 ?抑制回路异常检出 ?TCD 33 ?BDCC 电压异常TCD 34 ?不足电压检出 ?TCD 35 ?40G，40D ON 故障TCD 36 ?SDC 操作模式错误 ?TCD 37 ?逆运转检出TCD 38 ?DSP 当机检出 ?TCD 39 ?100R ON/OFF 故障TCD 40 ?ROTARY ENCODER 故障 ?TCD 41 ?低速 OVER SPEEDTCD 42 ?50B OFF 故障 ?TCD 43 ?SPD 回路故障TCD 44 ?-- ?TCD 45 ?--TCD 46 ?-- ?TCD 47 ?--TCD 48 ?-- ?TCD 49 ?--TCD 50 ?高速 OVER SPEED ?TCD 51 ?速度偏差检知（125%）TCD 52? ?10T OFF故障? ?TCD 53? ?15B OFF故障TCD 54 ?-- ?TCD 55 ?--TCD 56 ?-- ?TCD 57 ?--TCD 58 ?DLAN 当机 ?TCD 59 ?楼高>9米，无诱导板检出TCD 60 ?阶高TABLE SUM ERROR ?TCD 61 ?--TCD 62 ?同期位置异常 ?TCD 63 ?SDS ON 故障TCD 64 ?SD 速度异常 ?TCD 65 ?运行中40D异常OFFTCD 66 ?运行中40G异常OFF ?TCD 67 ?平层关门时40D或40G未ON TCD 68 ?SDA 当机八次检出 ?TCD 69 ?SDA RAM ERRORTCD 70 ?共用 RAM ERROR ?TCD 71 ?主 MICON当机检出TCD 72 ?从 MICON当机八次检出 ?TCD 73 ?RM POSI OFF 故障TCD 74 ?救出运转多发 ?TCD 75 ?POWER MODULE过热TCD 76 ?微速运转时间异常 ?TCD 77 ?门机马达过热TCD 78 ?-- ?TCD 79 ?--TCD 80 ?DUPLEX通讯异常 ?TCD 81 ?EP POSI OPEN 故障TCD 82 ?EP POSI 短路故障 ?TCD 83 ?--TCD 84 ?OLS ON故障 ?TCD 85 ?CLS ON 故障TCD 86 ?开门动作不正常检知 ?TCD 87 ?关门动作不正常检知TCD 88 ?停电检知 ?TCD 89 ?--TCD 90 ?-- ?TCD 91 ?DZ POSI开路故障TCD 92 ?DZ POSI短路故障 ?TCD 93 ?--TCD 94 ?-- ?TCD 95 ?最终故障目的阶TCD 96 ?最终故障电梯位置 ?TCD 97 ?电梯故障最终速度TCD 98 ?救出运转总回数 ?TCD 99 ?最终之主TCD。

上海永大电梯故障代码

一.上海永大日立电梯查阅故障履历的方法操作模式:MODE - 2 - SET用法：1.按INC 钮使故障资料由01 读取直到99 後，按下RESET 钮直至正常显示才放手，故障记录清除2.可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74,但显示的时间颇长。

(每个数相间约3秒)3.清除故障记录之前，先记下由01 到99 的数据作为参考。

有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT)C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转E LED三.故障码解析表(点击番号可链接详细分析说明)番号内容表示番号内容表示TCD 10 50B ON故障。

TCD 11 10T ON故障。

TCD 12 15B ON 故障。

TCD 13 SDC 运转异常。

TCD 14 从MICON当机。

TCD 15 SDA 当机。

TCD 16 主从并列通信异常。

TCD 17 SDA，SDC串列通信异常。

TCD 18 50BC 故障or E.STOP。

TCD 19 99G 故障。

TCD 20 双重入力BUFFER故障TCD 21 过电流检出(IPM FAULT) 。

TCD 22 过电压检出。

TCD 23 SDC 保守开关异常。

TCD 24 SUB D_RAM ERROR。

TCD 25 SUB E2PROM ERROR。

TCD 26 DSP CHECK SUM ERROR。

永大日立电梯NTVF故障码

永大日立电梯NTVF故障码摘要：永大日立电梯NTVF故障码。

TCD12：15BON/OFF故障TCD13：SDC运转异常TCD14：从MICON当机TCD15：SDA当机TCD16：主/从MICON并列通信异常TCD17：SDASDC串列通信异常TCD18：50BC异常或B.STOPTCD19：99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23：SDC保守开关异常TCD24：从MICONDule-PortRAMERRORTCD25：从MICONE2PROMERROTCD26：DSPCHECKSUMERRORTCD27：RETRY多发检出TCD28：P15V电压异常TCD29：主MICONE2PROMERRORTCD30：主MICONNVSRAMERRORTCD31：DSPDUPLE-RAMERRORTCD32：抑制回路(OPCH)异常检出TCD33：BDCC电压异常检出TCD34：不足电压(TRCH)异常检出TCD35：40D40GON故障TCD36：SDC操作模式错误TCD37：逆运转检出TCD38：DSP当机检出TCD39：100RON/OFF故障TCD40：ROTARYENCODER故障TCD41：低速OVERSPEEDTCD42：50BOFF故障TCD43：SDP回路故障TCD50：高速OVERSPEEDTCD51：速度偏差检知(125%)TCD58：DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLESUMERRORTCD62：同期位置异常TCD63：SDSON故障TCD64：SD速度异常TCD68：SDA当机8次检出TCD69：SDASRAMERRORTCD70：共用RAMERRORTCD71：主MICN当机检出TCD72：从MICON当机8次检出TCD73：RMPOSIOPEN故障TCD74：救出运转多发TCD75：POWERMOUDLE过热TCD76：微速运转(NoRoNoRo)时间异常TCD77：门机马达过热TCD80：Duplex通信异常TCD81：EPPOSI短路故障TCD82：EPPOIS短路故障TCD84：OLSON故障TCD85：CLSON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。

永大日立NTVF的特殊故障

永大日立NTVF的特殊故障
故障现象与分析：
1、电梯停止在顶层，差100mm，不平层，关门，故障代码21（过电流检出），32（抑制回路OPCH异常检出）
2、按照常规进行检查：分析过电流的原因和过程如下：首先分析造成过电流的原因，检查可能造成过电流的故障点，包括霍尔CT、温度保护、输出短路、控制线路接触不良、电源电压等项目，均未发现故障。

进一步判断是启动过程中过电流，还是停止过程过电流？
3、消除故障码：MODE-2-SET-INC-99-RESET，重新呼梯运行，发现都是在顶层和底层发生故障，并且是空载状态，中间层没有发生过故障，故障发生在制动过程结束，开始爬行的瞬间。

由于惯性作用，故障停车位置有一点偏差约100mm。

4、顶层发生故障的次数90%，底层发生故障的次数50%，中间层发生故障的次数0次。

因此排除以下共性故障：模块故障IPM（7MBP150RA120）、驱动板（FB-BDC）故障、霍尔HCT故障、外部电源故障-5V，+15V，-15V、外部输出短路故障、电压不足故障、THERMAL过热故障。

因为这些故障不可能都选择在顶层或底层发生，位置不可能固定。

5、另外就是载人没有发生过故障。

6、根据运行情况分析实际也不可能过流：电梯上行到顶层，制动结束，制动电压由高至低100v—200v—0v，电梯开始爬行此时的电流很小，过电流就发生在200v至0v的瞬间。

7、FB-BDC的IPMFAULT指示灯闪亮一次。

8、假如是制动过程引起过电流，为什么中间层不发生。

同样的制动，同样的速度，同样的电压。

永大电梯故障代码NT.

6,MPUGB PCB更换;
更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB.
12
A1
BCTT不断开故障
检出目的
BCTT接触器应OFF而未OFF时，表示BCTT接触器ON故障，电梯应立即紧急停止，避免发生危害事故。
检出条件
停层时，透过SYBCTT出力Buffer控制BCTT Ctt Turn OFF,并侦测MXBCTT及SXBCTT入力Buffer OFF,而MSXBCTT及SXBCTT入力Buffer未在500ms内OFF,则检出异常。
微速运转时间异常
C1
TCD 77
门机马达过热
C1
TCD 78
门机异常
A2
TCD 79
Rctt不断开/不闭合故障
C1
TCD 80
DUPLEX通讯异常
E
TCD 81
再平层用光电POSI不闭合故障
E
TCD 82
再平层用光电POSI不断开故障
E
TCD 83
TCD 84
OLS ON故障
C2
TCD 85
CLS ON故障
复归方式
故障排除，FFB切OFF-ON后，操作MODE 2清除TCD,方能恢复运转。
调查项目
1，入力Buffer有无ON故障Check:
主MXBCTT($CA00),从SXBCTT($CD 20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00),SXBCTT ($CD 20)皆操作MODE 22观察。
2，SFFCR Relay的LED Check
（1）：SFCR Relay ON时，50B LED亮。

永大日立电梯NTVF故障代码

永⼤⽇⽴电梯NTVF故障代码永⼤⽇⽴NTVF故障代码 TCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另⼀电脑故障（对本⾝⽽⾔）从并列通信异常 TCD16 主，副电脑并⾏通讯出错TCD17 串⾏通讯不正常TCD20 ⼆重输⼊缓冲器故障TCD21 超额电流TCD22 过⾼电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不⾜TCD35 40D，40G ON故障TCD36 运⾏指令输⼊缓冲器故障TCD37 运转⽅向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD88 断电异常TCD43 SPD电路故障（速度探测电路）TCD44 再⽣晶体管⽤光电偶合器故障TCD46 旋转编码器接触线TCD50 ⾼速运⾏时超速TCD51 速度有不正常偏差TCD60 楼层⾼度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现） TCD62 同步位置不正常（平常运⾏时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发⽣次数过多TCD73 位置探测器OFF之故障 TCD74 安全运⾏次数过多TCD75 ⼤功率晶体管散热⽚过热 TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty） TCD86 门开受阻（OPEN LOCK） TCD87 门闭受阻（CLOSE LOCK）。

永大NTVF电梯故障代码分3

永大NTVF电梯故障代码分析之二TCD16-20 TCD 16 主从MICON并列通信异常故障等级：A2 含义：由于噪声干扰等原因，导致主从MICON的通信异常，电梯运转禁止，防止制御系统的信赖性低下。

说明：每20ms，主从MICON通信一次，而从MICON与主MICON并列PORT之指令（COMMAND），由DULB-PORT RAM（ID7 7134）再度回传给主MICON，而主MICON利用DULB PORT RAM（ID7 7134）来判断与本身下达的指令是否正确，如果200ms后发生在主MICON这COMMAND（指令）与从MICON 回应之指令（COMMAND）不一致时，判定主/从MICON并列通信异常，电梯走行禁止。

检查项目：检查项目：1、请检查MPU PCB并列通信及DULB PORT RAM有关线路及零件是否正确。

2、重梯DOWN-LOAD主/从MICON之EEPROM资料。

资料。

3、第1、2项正常时，请列换MPU PCB。

TCD 17 SDA SDC串列通信异常故障等级：A2 含义：SDA SDC因噪声干扰等不明原因造成串列通信异常，电梯走行禁止，防止信号误码输入，提高制御系统的信赖性。

系统的信赖性。

说明：开机后当SDA与SDC达成通信协定后，于电梯运转状态下SDA与SDC因不明原因，如NOISE等导致通信中断，或通信检查码错误，SDA则再次企图与SDC达成通信，叵SD RETRY九次之后SDC仍无回应，判定SDA/SDC串列通信异常，电梯走行禁止。

检查项目：检查项目：1、SDC PCB检查检查a）SDC-PCB之6A位置P5之LED是否点亮（点亮正常）是否点亮（点亮正常）b）SDC-PCB之7A位置P22之LED是否点亮（点亮正常）是否点亮（点亮正常）c）最好用电表确认SDC PCB上之P5V（P5V-LED 5A位置）与P22V（P22V-LED 7A位置）之电压为宜。

2、a）SDA通信用LED 检查（MPU-PCB之38位置）位置）b）TXD（MPU-PCB之3B位置）灯不亮，请检查MPU PCB之传输线路。

永大日立电梯故障代码

永大日立电梯故障代码(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除永大日立电梯故障代码（完整版）10 50B ON 故障11 10T ON 故障12 15B ON 故障13 SDC 运转异常14 从MICON 死机15 SDA 死机16 主从并列通信异常17 SDA、SDC 串列通信异常18 50BC 故障或 E STOP 切入19 99G 故障20 双重入力BUFFER 异常21 过电流检出（IPM FAULT）22 过电压检出23 SDC 保守开关异常24 从MICON DRAM ERROR 25 从MICON EEPROM ERROR 26 DSP CHEECK SUM ERROR 27 多发故障检出28 P15V 电压异常29 主MICON DRAM ERROR 30 主MICON EEPROM ERRO R 31 DSP DRAM ERROR 32 抑制回路异常检出33 BDCC 电压异常34 不足电压检出35 40D 40G ON 故障36 SDC 操作模式错误37 逆运转检出38 DSP 当机检出39 100R ON/OFF 故障40 ROTARY ENCODER 故障41 低速OVER SPEED 42 50B OFF 故障43 SPD 回路故障44 SDCLAN 的48V电源异常OPBLAN -I24B 或I48A 故障SDCLAN 与OPBLAN 通讯异常45 BKSW 动作CHECK 46 OPEN LOCK 连续三次47 负荷检出回路异常48 4950 高速OVER SPEED 51 速度偏差检知52 10T OFF 故障53 15B OFF 故障54 RE 故障（U，V，W 相角度异常）55 HCT OFF SET 偏差过大5657 MG。

B 两段式电源回路异常58 DLAN 当机59 楼高大于9 米，无诱导板检出60 阶高TABLE SUM ERROR 6162 同期位置异常63 SDS ON 故障64 SDS 速度异常检出65 运行中40D 异常OFF 66 运行中40G异常OFF67 平层关门时40D 或40G未ON 68 SDA 当机八次检出69 SDA RAM ERROR 70 共享RAM ERROR 71 主MICON 当机检出72 主MICON 当机八次检出73 FML POSI OPEN 故障74 救出运转多发75 POWER MODULE 过热76 微速运转时间异常77 门机马达过热78 门机异常79 8081 光电POSI OPEN 故障82 光电POSI 短路故障8384 OLS ON 故障85 CLS ON 故障86 开门动作不正常检知87 关门动作不正常检知88 停电检知89 9091 DZ POSI开路故障92 DZ POSI短路故障93 9495 最终故障目的阶96 最终故障电梯位置97 电梯故障最终速度98 救出运转总回数99 最终之主TCD。
