管螺纹标注方法
管螺纹的种类代号及标注方法
管螺纹的种类代号及标注方法螺纹是一种常见的紧固连接方式，广泛应用于机械设备中。
根据螺纹的形状和用途不同，可以分为多种种类。
下面将介绍几种常用的螺纹种类、代号以及标注方法。
1. 三角牙螺纹：也称为国际通用螺纹，是最常见的螺纹类型之一、它的代号为ISO，并由三条等腰直角三角形组成的螺纹刀具加工而成。
标注方法为螺纹直径和螺距。
例如，M10 × 1.5表示螺纹直径为10mm，螺距为1.5mm。
2. 扁平牙螺纹：它的牙型刀具由两个斜面构成，分别为牙顶和牙底两个不对称的斜面。
它的代号为BSW，全名为British Standard Whitworth Thread，是英国标准螺纹。
它的标注方法为螺距和牙数。
例如，1/4 线表示螺距为1/4英寸，每英寸有12个牙。
3. 丝杠螺纹：主要用于传动装置，如液压机械、机床等。
它的代号为ACME，是一种方形螺纹，两牙的角度为29度。
标注方法为螺距和梢直径。
例如，ACME 1/4-10表示螺距为1/4英寸，梢直径为10mm。
4. 机床螺纹：主要用于机床设备的连接和传动，如进给螺纹、导程螺纹等。
它的代号为UNC/UNF，全名为Unified National Coarse/Fine Thread，是美国统一国际粗细螺纹。
标注方法为螺距和牙数。
例如，1/2-13 UNC表示螺距为1/2英寸，每英寸有13个牙。
5. 鹰嘴牙螺纹：主要用于管道连接。
它的代号为G，全名为German Thread，是一种锥度为1：30的螺纹。
标注方法为螺纹直径和螺距。
例如，G1/2表示螺纹直径为1/2英寸，螺距为19mm。
6. 电缆连接螺纹：主要用于电缆接头连接。
它的代号为PG，全名为Polyamid-Gewinde，是一种多孔牙螺纹。
标注方法为螺距和螺纹直径。
例如，PG7表示螺距为1mm，螺纹直径为12.5mm。
螺纹的代号和标注方法是根据各个国家和地区的标准和需求不同而定。
以上只是其中几种常用螺纹的代号和标注方法，还有其他类型的螺纹种类，如管螺纹、汽车螺纹等。

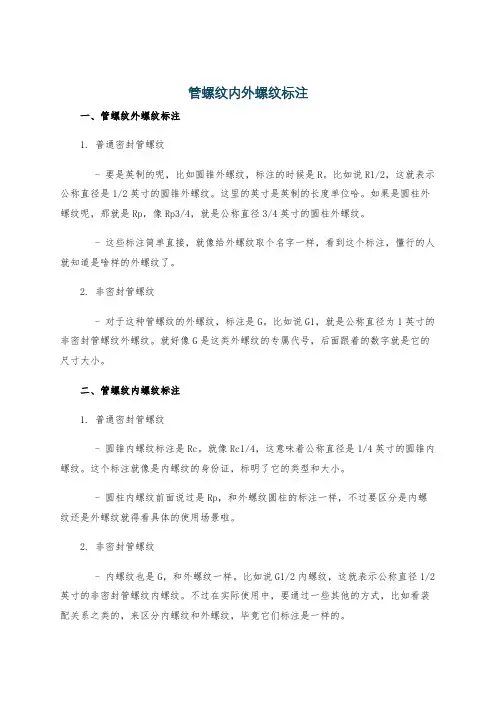

管螺纹内外螺纹标注
管螺纹内外螺纹标注
一、管螺纹外螺纹标注
1. 普通密封管螺纹
- 要是英制的呢，比如圆锥外螺纹，标注的时候是R。
比如说R1/2，这就表示公称直径是1/2英寸的圆锥外螺纹。
这里的英寸是英制的长度单位哈。
如果是圆柱外螺纹呢，那就是Rp，像Rp3/4，就是公称直径3/4英寸的圆柱外螺纹。
- 这些标注简单直接，就像给外螺纹取个名字一样，看到这个标注，懂行的人就知道是啥样的外螺纹了。
2. 非密封管螺纹
- 对于这种管螺纹的外螺纹，标注是G。
比如说G1，就是公称直径为1英寸的非密封管螺纹外螺纹。
就好像G是这类外螺纹的专属代号，后面跟着的数字就是它的尺寸大小。
二、管螺纹内螺纹标注
1. 普通密封管螺纹
- 圆锥内螺纹标注是Rc。
就像Rc1/4，这意味着公称直径是1/4英寸的圆锥内螺纹。
这个标注就像是内螺纹的身份证，标明了它的类型和大小。
- 圆柱内螺纹前面说过是Rp，和外螺纹圆柱的标注一样，不过要区分是内螺纹还是外螺纹就得看具体的使用场景啦。
2. 非密封管螺纹
- 内螺纹也是G，和外螺纹一样。
比如说G1/2内螺纹，这就表示公称直径1/2英寸的非密封管螺纹内螺纹。
不过在实际使用中，要通过一些其他的方式，比如看装配关系之类的，来区分内螺纹和外螺纹，毕竟它们标注是一样的。
总之呢，管螺纹的这些标注虽然看起来有点复杂，但只要记住这些代号和对应的类型，就像记住朋友的名字和特点一样，就不会搞混啦。

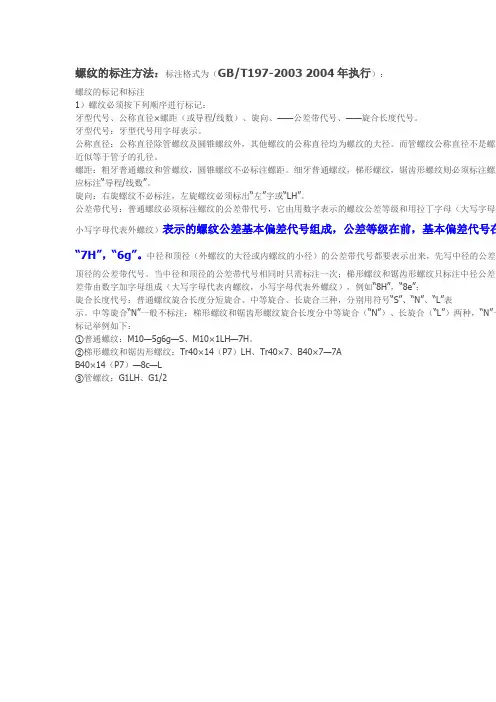

螺纹的标注方法
螺纹的标注方法：标注格式为（GB/T197-2003 2004年执行）：螺纹的标记和标注1）螺纹必须按下列顺序进行标记：牙型代号、公称直径×螺距（或导程/线数）、旋向、——公差带代号、——旋合长度代号。
牙型代号：牙型代号用字母表示。
公称直径：公称直径除管螺纹及圆锥螺纹外，其他螺纹的公称直径均为螺纹的大径。
而管螺纹公称直径不是螺纹近似等于管子的孔径。
螺距：粗牙普通螺纹和管螺纹，圆锥螺纹不必标注螺距。
细牙普通螺纹，梯形螺纹，锯齿形螺纹则必须标注螺距应标注“导程/线数”。
旋向：右旋螺纹不必标注，左旋螺纹必须标出“左”字或“LH”。
公差带代号：普通螺纹必须标注螺纹的公差带代号，它由用数字表示的螺纹公差等级和用拉丁字母（大写字母代小写字母代表外螺纹）表示的螺纹公差基本偏差代号组成，公差等级在前，基本偏差代号在“7H”，“6g”。
中径和顶径（外螺纹的大径或内螺纹的小径）的公差带代号都要表示出来，先写中径的公差带顶径的公差带代号。
当中径和顶径的公差带代号相同时只需标注一次；梯形螺纹和锯齿形螺纹只标注中径公差带差带由数字加字母组成（大写字母代表内螺纹，小写字母代表外螺纹），例如“8H”，“8e”；旋合长度代号：普通螺纹旋合长度分短旋合、中等旋合、长旋合三种，分别用符号“S”、“N”、“L”表示。
中等旋合“N”一般不标注；梯形螺纹和锯齿形螺纹旋合长度分中等旋合（“N”）、长旋合（“L”）两种，“N”一标记举例如下：①普通螺纹：M10—5g6g—S、M10×1LH—7H。
②梯形螺纹和锯齿形螺纹：Tr40×14（P7）LH、Tr40×7、B40×7—7AB40×14（P7）—8c—L③管螺纹：G1LH、G1/2。
螺纹的正确标注
螺纹的正确标注从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地画出螺纹，还需要正确地标注，以保证加工出的零件是你想要的，装配时不至出错。
此外，装配图中也经常会用到螺纹标准件，在明细表中同样需正确标记，以便采购部门正确购买。
在其他人员读机械图纸时，同样也需要看懂螺纹的标注。
所以，关于螺纹的标注知识是从事紧固件行业人员必备的技能。
本文将主要介绍各种螺纹的标注。
1 普通螺纹普通螺纹是生活和工作中使用最广泛的螺纹，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹大多为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。
细牙普通螺纹多用于精密零件和薄壁零件上（如液压管接头中用的普通螺纹均为细牙）。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注（因为同一直径的细牙普通螺纹可能有多种螺距，而粗牙的螺距是一定的）。
关于普通螺纹的螺距，在国标（GB/T 193 普通螺纹直径与螺距系列）中有详尽的说明。
普通螺纹的完整标记由五部分组成:例如：M10×1 ― 7H ― L ― LH（1）普通螺纹的特征代号和尺寸代号特征代号：M (表示普通螺纹) 。
尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
“M10”表示：公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。
“M10×1”表示：公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。
（2）普通螺纹的公差带代号普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10―5g6g（5g为中径公差带代号，6g为顶径公差带代号）。
当中径与顶径公差带代号相同时，只注一个代号，如：M10×1―7H。
公差带代号为6g或6H(公称直径≥ 1.6mm)时不标注（在普通螺纹的公差带不标时，均默认公差带为6g或6H）。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1-1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法（图9—8)图9—8 外螺纹的表示法（1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0。
85d。
(2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法（即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。
(3）在垂直于螺纹轴线的投影面的视图(即投影为圆的视图）中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出.2．内螺纹的表示法(图9—9、图9—10)图9—9 内螺纹的表示法（1）内螺纹不论其牙型如何，在剖视图中,螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止.(2）在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。
（3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。
（4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法（图9-11）内、外螺纹连接，一般用剖视图表示。
此时,它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。
图9-10 不可见螺纹的表示法图9—11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹）时，可按图9—12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示.图9-12 螺纹牙型表示法5、螺纹表示法的其他规定（1）部分螺孔的表示法零件上有时会遇到如图9-13所示的部分螺孔。
管螺纹尺寸标注方法
管螺纹尺寸标注方法
管螺纹尺寸标注那可真是个技术活儿！你知道吗？就像给一件精密的艺术品做标记一样。
首先，咱得搞清楚管螺纹的规格，这可不能马虎，要是标错了，那可就麻烦大啦！到底该咋标注呢？其实很简单，就是把螺纹的尺寸、精度等信息准确地写在图纸上。
比如说，标注管螺纹的公称直径、螺距等。
这就好比给一个迷路的人指明方向，清晰明了。
在标注过程中，安全性和稳定性也非常重要哦！你想想，如果标注不准确，零件在安装的时候可能就会出现问题，那不是很危险吗？就像盖房子，如果地基没打好，房子能牢固吗？所以，一定要认真仔细，确保标注的准确性。
管螺纹的应用场景那可多了去了。
比如在水暖管道、石油化工等领域，都能看到管螺纹的身影。
为啥呢？因为它连接可靠，密封性好呀！这就像一个忠诚的卫士，守护着管道的安全。
它的优势也很明显，安装方便，拆卸也容易。
不像有些连接方式，一旦安装好了，想拆下来可就难了。
咱再来看看实际案例。
有一次，在一个工厂里，工人们在安装管道的时候，就是因为管螺纹尺寸标注准确，安装过程非常顺利，大大提高了工作效率。
这难道不是很厉害吗？要是标注错了，那可就糟糕了，不仅浪费时间，还可能造成安全事故。
管螺纹尺寸标注真的很重要！它就像一把钥匙，打开了管道连接的大门。
只要我们认真对待，准确标注，就能让管螺纹发挥出最大的作用。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
图9-10 不可见螺纹的表示法图9-11 内、外螺纹连接的表示法4、螺纹牙型表示法螺纹牙型一般在图形中不表示，当需要表示或表示非标准螺纹(如方牙螺纹)时，可按图9-12、图9-13的形式绘制，既可在剖视图中表示几个牙型，也可用局部放大图表示。
管螺纹的画法和标注
管螺纹的画法和标注一、管螺纹的画法管螺纹是一种常见的螺纹连接方式，广泛应用于机械设备和管道系统中。
在设计和制造过程中，正确地绘制和标注管螺纹是非常重要的。
下面将介绍管螺纹的画法和标注方法。
1. 选择合适的绘图工具和材料。
绘制管螺纹可以使用CAD软件或手绘方式，根据实际情况选择合适的工具。
绘图材料可以使用绘图纸或者专用的绘图板。
2. 绘制基准线。
首先，在绘图纸上画一条水平的基准线，作为管螺纹的参考线。
基准线的长度应该足够长，以容纳螺纹的长度。
3. 绘制螺纹的截面图。
根据螺纹的规格和标准，绘制螺纹的截面图。
通常情况下，螺纹的截面图是一个三角形，可以根据螺纹的规格确定三角形的尺寸。
4. 绘制螺纹的起始点和终止点。
根据螺纹的规格和标准，在截面图上标出螺纹的起始点和终止点。
起始点和终止点应该与基准线垂直，并且在螺纹的两侧。
5. 绘制螺纹的线型。
根据螺纹的规格和标准，绘制螺纹的线型。
螺纹的线型通常是斜线，可以根据螺纹的规格确定斜线的角度和间距。
6. 标注螺纹的规格和参数。
在绘图中，标注螺纹的规格和参数是非常重要的。
通常情况下，螺纹的规格包括螺距、螺纹类型和螺纹直径。
标注螺纹的规格和参数可以使用文字或符号。
二、管螺纹的标注方法在绘制管螺纹图纸的同时，正确地标注螺纹的规格和参数也是非常重要的。
下面将介绍管螺纹的标注方法。
1. 标注螺距。
螺距是管螺纹的重要参数，表示螺纹每一圈的进给量。
在绘图中，可以使用符号“P”表示螺距，并标注在螺纹的一侧。
2. 标注螺纹类型。
螺纹的类型包括内螺纹和外螺纹，可以使用符号“G”表示内螺纹，使用符号“R”表示外螺纹，并标注在螺纹的一侧。
3. 标注螺纹直径。
螺纹的直径是管螺纹的重要参数，表示螺纹的最大外径或最小内径。
在绘图中，可以使用符号“D”表示螺纹直径，并标注在螺纹的一侧。
4. 标注螺纹的方向。
螺纹的方向是管螺纹的重要属性，表示螺纹的旋转方向。
在绘图中，可以使用符号“S”表示顺时针方向，使用符号“Z”表示逆时针方向，并标注在螺纹的一侧。
螺纹的标注方法(详细
螺纹的标注方法由于螺纹的规定画法不能表达出螺纹的种类和螺纹的要素，因此在图中对标准螺纹需要进行正确的标注。
螺纹的标记及其图样标注见表7-1所示。
表7-1 螺纹的标记及其图样标注（续表）1．普通螺纹普通螺纹用尺寸标注形式注在内、外螺纹的大径上，其标注的具体项目和格式如下：普通螺纹的螺纹代号用字母“M”表示。
普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。
公称直径、导程和螺距数值的单位为mm。
右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。
大写字母代表内螺纹，小写字母代表外螺纹。
顶径是指外螺纹的大径和内螺纹的小径，若两组公差带相同，则只写一组。
表示内、外螺纹旋合时，内螺纹公差带在前，外螺纹公差带在后，中间用“／”分开。
在特定情况下，中等公差精度螺纹不注公差带代号（内螺纹：5H，公称直径小于和等于1.4mm时；6H，公称直径大于和等于1.6mm时。
外螺纹：5h，公称直径小于和等于1.4mm时；6h，公称直径大于和等于1.6mm时。
）普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。
若是中等旋合长度，其旋合代号N可省略。
如图7-12所示为普通螺纹标注示例。
图7-12 普通螺纹标注示例2．传动螺纹传动螺纹主要指梯形螺纹和锯齿形螺纹，它们也用尺寸标注形式，注在内外螺纹的大径上，其标注的具体项目及格式如下：梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。
多线螺纹标注导程与螺距，单线螺纹只标注螺距。
右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
传动螺纹只注中径公差带代号。
旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。
如图7-13所示为传动螺纹标注示例。
图7-13 传动螺纹标注示例3．管螺纹管螺纹的标记必须标注在大径的引出线上。
常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。
这里要注意，管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，其大径和小径等参数可从有关标准中查出。
螺纹的标注
1螺纹的标注(1) 普通螺纹的标记普通螺纹的完整的标记格式为：注意：①普通螺纹的尺寸单线细牙为“公称直径×螺距”；单线粗牙为“公称直径”；多线螺纹为“公称直径×Ph 导程P 螺距”。
如果要进一步说明螺纹的线数，可在后面加括号用英文说明。
双线螺纹为“two starts ”、三线螺纹为“three starts ”。
普通螺纹的公差带代号由中径和顶径的公差带代号组成。
当中径和顶径公差带代号相同时，只注一个代号，例如：M10-5g 。
当公称直径≥1.6mm 时，6H 或6g公差带代号在标记中不标出，例如：M10。
③普通右旋螺纹的旋向代号不标，普通左旋螺纹的旋向要标“LH ”。
例如：单线：M 20×2-5g6g-S-LH多线：M 20×Ph4P2-5g6g-L-LH（2）梯形螺纹、锯齿形螺纹的标记梯形螺纹、锯齿形螺纹标注格式为：具体的标记说明如下：①螺纹代号部分：单线：多线：梯形螺纹的特征代号为Ｔr ，锯齿形螺纹的特征代号为B ；公称直径为螺纹的大径；左旋螺纹旋向代号为“ＬＨ”,右旋螺纹的旋向省略。
②中径公差带代号由公差等级数字和基本偏差代号组成，内螺纹的偏差代号用大写字母，外螺纹用小写字母。
③螺纹的旋合长度分为中等、长两种旋合长度，分别用代号Ｎ、Ｌ表示，中等旋合长度“N ” 不标出。
例如：Tr40×14(P7)LH-8e-L（3）管螺纹的标记管螺纹分为非螺纹密封管螺纹和用螺纹密封管螺纹。
非螺纹密封管螺纹的内外螺纹标记格式不同：外螺纹：内螺纹：具体的标记说明如下：①螺纹的特征代号为G。
②尺寸代号并不表示管螺纹的大径且以英寸为单位，标注时不标写单位，约等于管子的孔径，不得称为公称直径。
③外螺纹的公差等级分为Ａ级、Ｂ级两种；内螺纹只有一种，不标注公差等级代号。
④左旋螺纹旋向代号为“ＬＨ”,右旋螺纹的旋向省略。
注意：用螺纹密封管螺纹的标记比非螺纹密封管螺纹外螺纹少公差等级代号这一项，因为它的内、外螺纹的公差等级都只有一种。
管螺纹的标注
管螺纹的标注管螺纹分为密封的管螺纹和非密封的管螺纹。
按牙形角分为55°和60°两种牙型。
55°牙型角的管螺纹主要应用于输气和输水管线的接头、管件、阀门。
60°牙型角的管螺纹主要应用于机械、汽车和航空航天机械中。
一、非密封的管螺纹非密封的管螺纹，如G 1/4、G 1/2、G 1/8 G ，是 55 °的非螺纹密封管螺纹，标记G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001。
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸代号，单位是英寸．行内人通常用分来称呼螺纹尺寸“X分管”。
一英寸等于８分，1/4 就是２分管，如此类推．G 就是管螺纹的统称(Guan)，55°和60°非密封的管螺纹的划分属于功能性的，螺纹由一圆柱面加工而成。
(1)管螺纹的标记非螺纹密封的管螺纹，其标注由螺纹特征代号、尺寸代号和公差等级代号三部分组成螺纹特征代号用字母G表示；尺寸代号用阿拉伯数字表示，单位是英寸；螺纹公差等级代号，外螺纹分A、B两级，内螺纹则不加标记，只有一种级别，如：二、密封管螺纹密封的管螺纹也分为55°和60°两种牙型。
1．55°牙型角的密封螺纹（GB/T7306.1-2000）牙型角为55°的密封螺纹其螺纹副本身具有密封性（有圆柱内螺纹和圆锥外螺纹），主要应用于管子、阀门、管接头、旋塞及其他管路附件的螺纹连接。
允许在螺纹副内添加合适的密封介质，例如在螺纹表面缠胶带、涂密封胶等。
圆柱内螺纹和圆锥外螺纹外端面的倒角轴向长度不得大于1P。
注：内螺纹外端面的倒角及轴向长度大小将影响圆锥螺纹塞规对内螺纹的检验结果。
用量规检验螺纹时，读取检验数值（基准平面的位置偏差）所参照的可见平面是内螺纹的外端面或外螺纹的小端面。
（1）圆锥外螺纹基准距离的极限偏差为±T1/2（T1S是外螺纹基准距离公差，也就是基准平面位置公差），应符合表1第9、10栏的规定。
螺纹的表示方法和标注
螺纹的表示法和标注螺纹若按真实投影作图，比较麻烦。
为了简化作图，国家标准《机械制图》GB/T4459.1—1995规定了螺纹的表示法。
按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。
(一)螺纹的表示法1、外螺纹的表示法(图9-8)图9-8 外螺纹的表示法(1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。
画图时小径尺寸可近似地取d l≈0.85d。
(2)有效螺纹的终止界线(简称螺纹终止线)在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法(即终止线只画螺纹牙型高的一小段)，剖面线必须画到表示牙顶圆投影的粗实线为止。
(3)在垂直于螺纹轴线的投影面的视图(即投影为圆的视图)中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定)，此时螺杆上的倒角投影不应画出。
2．内螺纹的表示法(图9-9、图9-10)图9-9 内螺纹的表示法(1)内螺纹不论其牙型如何，在剖视图中，螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。
螺纹终止线用粗实线表示。
剖面线应画到表示牙顶圆投影的粗实线为止。
(2)在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈，此时螺孔上的倒角投影不应画出。
(3)绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出。
(4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。
3、内、外螺纹连接的表示法(图9-11)内、外螺纹连接，一般用剖视图表示。
此时，它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。
画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。
这与倒角大小无关，图9-10 不可见螺纹的表示法它表明内、外螺纹具有相同的大径和相同的小径。
按规定，当实心螺杆通过轴线剖切时按不剖处理，如图9-11a所示。
管螺纹的标注方法
管螺纹的标注方法
管螺纹是管道安装中常见的连接方式，正确的标注方法可以确保管螺纹的连接
质量和安全性。
在进行管螺纹标注时，需要注意一些关键步骤和技巧。
本文将详细介绍管螺纹的标注方法，希望能够对大家有所帮助。
首先，进行管螺纹标注前需要准备好相关工具和材料，包括螺纹测量工具、标
记笔、清洁布等。
在进行标注之前，需要清洁管螺纹表面，确保没有杂物和油污，以免影响标注的准确性。
接下来，使用螺纹测量工具对管螺纹进行测量，确定其直径、螺距等参数，然后用标记笔在管螺纹上做出清晰的标记，标注出螺纹的起始点和方向，以便后续的加工和安装。
在进行管螺纹标注时，需要注意以下几点，首先，标注的线条应该清晰、精准，以便后续的加工和安装；其次，标注的位置应该合理，避免与其他部件发生干扰；最后，标注的方式应该符合相关标准和规范，确保管螺纹的连接质量和安全性。
除了以上的基本标注方法外，还有一些特殊情况需要特别注意。
比如，在对不
同材质和尺寸的管螺纹进行标注时，需要根据具体情况选择合适的标注方法和工具；在对高精度要求的管螺纹进行标注时，需要采用更加精细的标注方式，确保标注的准确性和一致性；在对特殊材料和工艺要求的管螺纹进行标注时，需要根据相关要求进行特殊处理，确保管螺纹的连接质量和安全性。
总之，管螺纹的标注方法对于管道安装至关重要，正确的标注方法可以确保管
螺纹的连接质量和安全性。
在进行标注时，需要准备好相关工具和材料，注意标注的线条清晰、精准，标注的位置合理，标注的方式符合相关标准和规范。
同时，针对特殊情况需要特别注意，选择合适的标注方法和工具，确保管螺纹的连接质量和安全性。
希望本文的介绍对大家有所帮助，谢谢阅读！。
圆柱管螺纹标注方法
圆柱管螺纹标注方法
圆柱管螺纹标注方法简介
圆柱管螺纹标注方法是为了准确描述和标识圆柱管上的螺纹结构而采用的一种表达方式。
螺纹结构在工业制造中具有广泛的应用，它们可以用于连接管件、实现紧固、调节和控制等功能。
因此，正确标注圆柱管螺纹对于确保零件的互换性和质量是至关重要的。
圆柱管螺纹标注方法一般包括以下几个方面：
1. 标识螺纹的类型：常见的圆柱管螺纹包括内螺纹和外螺纹，其中内螺纹用于接收外螺纹，而外螺纹则用于连接螺母等部件。
2. 记录螺纹的直径：圆柱管螺纹标注中，通常以螺纹直径来表示螺纹的尺寸。
直径可以通过测量螺纹螺距时的最大外径或最小内径来确定。
3. 注明螺纹的螺距：螺距指的是螺纹螺旋线上相邻螺纹之间的距离。
一般用毫米、英寸等单位标识，并指出螺纹的方向（如左旋或右旋）。
4. 标注螺纹的规范：根据国家和行业标准，规范化的螺纹标注可以确保零部件之间的互换性。
例如，通过标注螺纹的等级、制造标准和特定的标记符号，来确保螺纹的质量和互换性。
5. 表示螺纹深度或长度：有时需要标注螺纹的深度或长度。
可以使用测量工具来确定，并记录在标注中。
总之，正确标注圆柱管螺纹是确保零部件质量和互换性的重要步骤。
通过清晰准确地标注螺纹的类型、直径、螺距、规范和长度等信息，可以提高制造过程的精度和效率，确保零部件的正确使用和安装。
管螺纹标准尺寸标注方法
管螺纹标准尺寸标注方法管螺纹标准尺寸标注方法是为了方便管道工程中使用的各种机械、工具以及管件的配合，从而保证设备与系统的稳定性与安全性。
在管道工程中，标注的准确性和规范性是非常重要的，因此需要管螺纹标准尺寸标注方法来规范标注。
以下是管螺纹标准尺寸标注方法的10条详细描述：1.直径标注：管道的实际直径应标注在管道上，其单位为毫米。
通常，标注的直径应为管道内径（ID）或管道外径（OD）。
2.螺纹数量标注：在管道标注中，标注具有相同螺纹数量的管道，应用于连接管件，标注方法为"XXX"-TPI（每英寸螺纹数量）如：1/2"-14 NPT。
3.螺纹类型标注：螺纹类型应根据管道和配件的相应标准进行标注。
在美国常见的有NPT（锥管螺纹）和NPSM（平直螺纹）；在欧洲常用的是BSP螺纹。
4.山峰深度标注：标注方法为山峰深度为螺纹高度的一半，用来描述螺纹的深度，常见的标准深度为0.5mm。
5.螺距标注：在螺纹标准中，每英寸的螺纹数量是螺距。
螺距应标注在管道上，单位为毫米。
6.板厚标注：对于必须采用厚壁管道的细节，其板厚应标注在管道中，并以毫米为单位。
7.管长标注：管道的长度应标注在管道上，以毫米为单位。
标注的长度应是管道的实际长度。
8.螺纹深度标注：这通常用于标记螺丝孔的深度，深度应以毫米为单位标注在管道上。
9.压力等级标注：管道所能承受的最大工作压力应该标注在管子上，通常用Mpa或psi表示。
10.连接方式标注：用于标注管子和配件的连接方式，如通过螺纹、焊接、套管或者其他连接方式。
以上是管螺纹标准尺寸标注方法的十条详细描述，希望对相关人员在管道工程中进行标注起到指导作用，提高管道工程的安全性和稳定性。
锥管螺纹标注方法
锥管螺纹标注方法
嘿，你知道锥管螺纹咋标注不？其实超简单！先看尺寸，把螺纹的大径、小径和螺距都搞清楚，就像你认识一个新朋友，先了解他的身高体重一样。
然后呢，根据标准写上对应的符号，这就好比给朋友贴上一个标签，让人一眼就能认出他是啥类型。
标注的时候可得小心哦！要是标错了，那可就麻烦啦！就像你出门穿错了鞋子，会觉得别扭不舒服。
所以一定要仔细核对尺寸，确保标注准确无误。
锥管螺纹的安全性和稳定性那可是杠杠的！想象一下，它就像一个坚固的螺丝钉，把两个部件紧紧地连接在一起，不会轻易松动。
在一些关键的场合，比如管道连接、机械装配等，锥管螺纹的作用可大啦！要是没有它，那可不得了，说不定会出现泄漏、松动等问题，那可就糟糕透了！
锥管螺纹的应用场景可多啦！在工业领域，它可以用于连接各种管道和阀门，确保流体的安全输送。
在汽车制造中，锥管螺纹也被广泛应用于发动机、制动系统等部位。
它的优势也很明显呀！安装方便，连接牢固，密封性好。
这不就像一个得力的小助手，帮你轻松解决各种连接问题嘛！
给你举个实际案例吧！有一次，在一个工厂里，工人师傅们正在安装
一条管道。
他们使用了锥管螺纹连接，不仅安装速度快，而且连接非常牢固，没有出现任何泄漏的情况。
这效果，简直太棒啦！
所以呀，锥管螺纹标注方法很重要，只要你掌握了正确的方法，就能让它发挥出巨大的作用。
锥管螺纹真的是个超棒的连接方式，大家一定要好好利用它哦！。
