三元前驱体523技术标准
三元前驱体：关键在于创新和性能
未来的三元前驱体将需要满足更多的性能和技术要求。
例如，它们需要有更高的能量密度、更快的充电速度、更长的使用寿命，以及更好的安全性和环保性。
此外，它们还需要能够在各种不同的应用环境中表现出色。
在这个过程中，研究和开发新的技术和材料是非常重要的。
同时，我们也需要探索新的生产工艺和方法，以更有效地制造这些高性能的三元前驱体。
这将需要一个多元化的技术团队，包括化学家、材料科学家、工程师和行业专家之间的紧密合作。
总的来说，三元前驱体的未来充满了无限的可能性。
随着技术的不断进步和研究的深入，我们有理由相信，未来的三元前驱体将带来更多的惊喜和机遇。
无论是在电动汽车、混合动力汽车还是任何其他应用领域，三元前驱体的创新和进步都将为我们创造一个更美好、更绿色、更可持续的未来。
三元正极材料TR-202
三元正极材料TR-202三元正极材料TR-202（NCM523）本公司成功自主研发了TR-202容量型锂电池专用正极材料。
该产品已成功推向市场，目前已有大部分电池生产厂家开始使用。
为高容量电池生产商和混合型电池生产商提供了优秀的正极材料。
解决了原有三元材料无法满足高容量的要求，对电池行业来说有了新的突破。
同时，该材料还具备较好的循环性能。
一、化学成分及物理性能元素标准要求(wt%)测量值(wt%)测量方法或设备参见标准Ni56.7-62.7max 61.15ICPJY/T O15-19969 MnICPCoICPCa0.03max0.025 ICPNa0.01max 0.0093 ICPSO4 0.05max 0.042化学法PH9.5-1210.8PHS-25 GB/T 1717 含水量0.05max 0.038重量法检测项目标准要求测量值测量方法或设备参见标准振实密度TD(g/cm3)2.0-2.52.33PF-100B智能振实密度仪GB/T 5162比表面积BET(m2/g)0.6-1.50.75Pioneer2002GB/T 13390粒径D50(um)5-128.02BT-9300H激光粒度分析仪GB/T 19077.1-2003D10(um)1-53.35D90(um)12-2512.331、外观：黑色粉末(图1)2、X射线衍射：对照JCDS标准（16-427），无杂相存在(图2)3.粒度分布图(图3)二、电性能经过大部分容量型电池生产厂家的认可，该材料的加工性能好，不易吸水，加工过程使用放心，面密度(双面)可涂到400g/㎡，同时为了提高容量发挥性能，使用导电剂时比正常的要少（3.5%↓）。
为了不脱粉，PVDF的用量控制在3%以下(高分子60W以上的用量在3%以下),下面是我司制作材料检测电池和电池生产商所提供的数据:1、容量型电池制作电池18650-2200mAh型号的电池，常温25±2℃况情下进行循环，以0.5C充/4.2V ；1C放/2.75V的情况下循环, 175次循环,容量保持率98.1%。
一种锂离子电池正极材料NCM523的制备方法[发明专利]
![一种锂离子电池正极材料NCM523的制备方法[发明专利]](https://img.taocdn.com/s3/m/10cf65f0d4bbfd0a79563c1ec5da50e2524dd16c.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011239710.1(22)申请日 2020.11.09(71)申请人 浙江倪阮新材料有限公司地址 311404 浙江省杭州市富阳区洞桥镇贤德村叶家(72)发明人 孟祥伟 (74)专利代理机构 杭州研基专利代理事务所(普通合伙) 33389代理人 祁文鹏(51)Int.Cl.C01G 53/00(2006.01)H01M 4/505(2010.01)H01M 4/525(2010.01)H01M 10/0525(2010.01)(54)发明名称一种锂离子电池正极材料NCM523的制备方法(57)摘要本发明公开了一种锂离子电池正极材料NCM523的制备方法，其制备包括将金属镍盐、钴盐和锰盐按照摩尔比n(Ni):n(Co):n(Mn)＝0.5:0.2:0.3溶解到乙二醇中，超声搅拌，然后加入尿素和柠檬酸，搅拌，加入表面活性剂，继续搅拌后移入高压反应釜中，在一定温度下反应后冷却至室温，过滤，洗涤，干燥，得到NCM523前驱体；将NCM523前驱体和氢氧化锂加入到无水乙醇中，一定温度下搅拌反应，然后烘干，得到粉末LNCM523；将粉末LNCM523和淀粉加入到球磨机当中进行研磨，然后放置在管式炉中，通入混合气体，高温进行煅烧，冷却得到正极材料NCM523。
本发明方法制备的电极材料NCM523具有更稳定的循环效率，在循环100圈后其放电比容量依然达到初始放电比容量的95％。
权利要求书1页 说明书5页 附图2页CN 112340788 A 2021.02.09C N 112340788A1.一种锂离子电池正极材料NCM523的制备方法，其特征在于，其制备方法包括以下步骤：S1：将金属镍盐、钴盐和锰盐按照摩尔比n(Ni):n(Co):n(Mn)＝0.5:0.2:0.3溶解到乙二醇中，超声搅拌，然后加入尿素和柠檬酸，搅拌4～8h，然后加入占金属盐比重为2.3～4.8wt％的表面活性剂，继续搅拌2～3h后移入高压反应釜中，在160～180℃下反应8～12h，冷却至室温，过滤，用乙醇和去离子水洗涤，然后在70～90℃下干燥10～16h，得到NCM523前驱体，备下步使用；S2：将NCM523前驱体和氢氧化锂加入到无水乙醇中，室温下搅拌2h后将温度升至55～65℃，在该温度下继续搅拌12～16h，其中NCM523前驱体和氢氧化锂的摩尔比为1:1.05～1.13，然后放置在85～95℃的烘箱中烘干，得到粉末LNCM523，备下步使用；S3：然后将粉末LNCM523和淀粉加入到球磨机当中进行研磨2～3h，然后放置在管式炉中，其中粉末LNCM523和淀粉的质量比为1:0.86～0.92，通入混合气体，从室温以升温速率为0.2～0.5℃/min升至400～500℃，在该温下保持1～2h，然后以升温速率为2～3℃/min升至850～950℃进行煅烧10～16h，冷却得到正极材料NCM523。

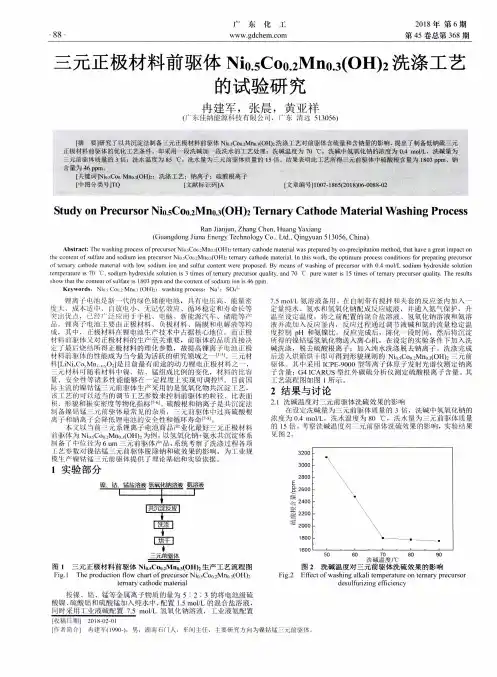

三元正极材料前驱体Ni0.5Co0.2Mn0.3(OH)2洗涤工艺的试验研究
材料 前驰 体的性 能 成为 当今最 为活 跃 的研 究领域 之－ ［ｉ·３１。三元 材 ￣ｂ［ＬｉＮｉ Ｃｏ，Ｍｎ［－ｘ－，Ｏ！】足 日前最 彳丁前途 的动 力锂 电正 极村 ：｝之 一 ，
Ｒａｎ Ｊｉａｎｊｕｎ，Ｚｈａｎｇ Ｃｈｅｎ，Ｈｕａｎｇ Ｙａｘｉａｎｇ （Ｇｕａｎｇｄｏｎｇ Ｊｉａｎａ Ｅｎｅｒｇｙ ｌ＇ｅｃｈｎｏｌｏｇｙ Ｃｏ． Ｌｔｄ．，Ｑｉｎｇｙｕａｎ ５ １ ３０５６ Ｃｈｉｎａ）
Ａｂｓｌｒａｃｔ：¨１ｃ ａｓｈｉｎｇ ｐｔＯＣｅＳＳ Ｏｌ’ｐｒｅｃｕｒｓｏｌ ＮｉＩ｝ｓ（’０Ｉ１ ２Ｍｎｌｌ （（）… ｔｅｒｎａｒｙ ｃａｔｈｏｄｅ ｍａｔｅｒｉａｌ ｗａｓ ｐｒｅｐａｒｅｄ ｂｙ ｃｏ—ｐｒｅｃｉｐｉｔａｔｉｏｎ ｍｅｔｈｏｄ ｔｈａｔ ｈａｖｅ ａ ｇｒｅａｔ ｉｍｐａｃｔ ０ｎ
锂 离 ｊ－．Ｉｌｌ池足 新 一代 的绿 色储能 电池 ，具 宵 电压 高 、能 密 度 夫 、成 小迓 －Ｉ 、 门放 电 小、无 ｉ 忆 放心 、循 环稳 定 和 命 Ｋ等 突 出优点 ｔ 已： ｚｊ。．，』 泛腑 用 于 手机 、 也腑 、新 能源汽 车 、竹 能等 产 ｌ ｝卑离 Ｊ 电池 ｝三要 由正极 材料 、 负极材 料 、隔膜 和 电孵 液等 掬
ｔｈｅ ｃｏｎｔｅｎｔ ｏｆ ｓｕｌｆａｔｅ ａｎｄ ｓｏｄｉｕｍ ｉｏｎ ｐｒｅｃｍ ｓ【１ｒ Ｎｉｔ１‘Ｃ０＿】２Ｍｎ【＿ （ＯＨ） ｔｅｔ‘ｎａｒｙ ｃａｔｈｏｄｅ ｍａｔｅｒｉａｌ Ｉｎ ｔｈｉｓ ｗｏｒｋ ．
团体标准《NCM523型镍钴锰酸锂》-编制说明(预审稿).doc
《NCM523型镍钴锰酸锂》团体标准编制说明（预审稿）一、工作简况1.1 任务来源与计划要求根据《关于下达2018年第二批协会标准制修订计划的通知》（中色协科字[2018]75号）的文件精神，由北京当升材料科技股份有限公司负责起草《NCM523型镍钴锰酸锂》协会标准，项目计划编号：T/CNIA 044-2018，计划完成年限2019年。
1.2 产品简介新能源车用动力锂电池选用的正极材料主要有锰酸锂、磷酸铁锂和镍钴锰酸锂三元材料，其中镍钴锰酸锂三元材料以其高容量、长寿命、高安全性等综合优势成为动力电池的首选。
而三元材料又包括以LiNi1/3Co1/3Mn1/3O2，LiNi0.5Co0.2Mn0.3O2，LiNi0.6Co0.2Mn0.2O2及LiNi0.8Co0.1Mn0.1O2等为代表的不同镍、钴、锰含量组成的材料。
LiNi0.5Co0.2Mn0.3O2（称为NCM523型镍钴锰酸锂）即为镍钴锰酸锂三元材料的一种，其组成为镍钴锰摩尔含量约为50%、20%、30%。
商品化的NCM523型镍钴锰酸锂，化学式可表示为LiNi0.5Co0.2Mn0.3O2，从形貌上区分为团聚型和单晶型两种，团聚型为一次颗粒团聚成球形或类球形的二次颗粒，单晶型为颗粒之间无团聚的单晶颗粒，其SEM图如图1所示。
图1 NCM523型镍钴锰酸锂产品SEM图（左为团聚型，右为单晶型）NCM523型镍钴锰酸锂作为正极材料制作成的锂离子电池被广泛应用于电动汽车、储能、电动工具、军工等领域。
1.3 标准编写的目的和意义作为国家战略新兴产业，新能源汽车是应对能源危机、大气污染和汽车产业转型升级的有效途径。
新能源汽车的续航里程、寿命和安全性等是人们关注的重点，这主要取决于动力锂离子电池尤其是正极材料。
目前国内外动力锂电正极材料的技术路线主要有：锰酸锂、磷酸铁锂体系和三元材料体系。
其中锰酸锂电池能量密度低、高温下的循环稳定性和存储性能较差，因而锰酸锂仅作为国际第一代动力锂电的正极材料；磷酸铁锂体系电池的充放电循环寿命长，但其缺点是能量密度、高低温性能、充放电倍率特性均存在较大差距，磷酸铁锂电池技术和应用已经遇到发展的瓶颈；三元材料因具有优异的综合性能日益被行业所关注和认同，已成为主流的技术路线。
锂离子电池三元正极材料LiNi0.5Co0.2Mn0.3O2(NCM523)制备及改性
万方数据
万方数据
长沙矿冶研究院硕士学位论文
论文题目：锂离子电池三元正极材料 LiNi0.5Co0.2Mn0.3O2(NCM523)制备及改性
作 者 姓 名 ：龚诚
指 导 教 师：习小明教授单位：长沙矿冶研究院 指 导 教 师：周友元教授单位：长沙矿冶研究院 论文提交日期：2015 年 6 月 13 日 学位授予单位：长沙矿冶研究院
(2) Sr(OH)2·8H2O was used as doped agent during the process of high compacted density NCM523 preparation under the best conditions thatlithium and metal ratio was 1.08, and the optimal sintering conditions was 960℃ and 9 hours.The impacts of the Sr mixed amount on the structure, morphology, density, compaction density and electrochemical properties of materials were studied. The compaction density was 3.72 g/cm3when the doped amount of Sr was 1300 ppm in the high compacted density NCM523 cathod materials. The fist discharge specific capacity was 150.0 mAh/g and the volume energy density was 558 mAh/cm3 under an 1C current density between 2.8~4.2V at 25℃. The capacity retention ratewas 95.7% after 100 cycles.
一种三元前驱体除硫除钠方法[发明专利]
![一种三元前驱体除硫除钠方法[发明专利]](https://img.taocdn.com/s3/m/d71c94e86e1aff00bed5b9f3f90f76c661374c13.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011118226.3(22)申请日 2020.10.19(71)申请人 南通金通储能动力新材料有限公司地址 226100 江苏省南通市开发区新开南路9号(72)发明人 孙源 张振兴 杨超 黄攀 顾春芳 朱用 王梁梁 赵亮 (74)专利代理机构 苏州创元专利商标事务所有限公司 32103代理人 马明渡(51)Int.Cl.H01M 4/505(2010.01)H01M 4/525(2010.01)H01M 4/04(2006.01)H01M 10/0525(2010.01)C01G 53/00(2006.01)(54)发明名称一种三元前驱体除硫除钠方法(57)摘要本发明涉及三元前驱体洗涤过程中一种除硫除钠方法。
该方法以新产出的固态颗粒状的镍钴锰三元前驱体原料为对象，通过甲酰胺分子与三元前驱体层板间的作用力，增大三元前驱体片层之间的距离，减弱层间作用力，通过常温洗涤减少存在于三元前驱体层间的SO 42‑、Na +，降低了三元前驱体中杂质Na、S的含量，提升三元前驱体原料，硫酸根和钠离子的洗涤效率，减少层间杂质硫酸根和钠离子的含量。
权利要求书1页 说明书4页 附图1页CN 112234187 A 2021.01.15C N 112234187A1.一种三元前驱体除硫除钠方法，其特征在于：包括以下步骤：第一步，将制备得到的三元前驱体粗产物的固液混合物进行固液分离，分离得到固体的三元前驱体粗产物，对其进行洗涤，除去三元前驱体粗产物表面的钠离子和硫酸根离子；第二步，将第一步洗涤后的三元前驱体粗产物投入甲酰胺水溶液中，充分搅拌，利用甲酰胺的分子极性以及分子间作用力，将三元前驱体粗产物的片层打开，增大三元前驱体粗产物片层之间的距离，减弱层间作用力，然后再进行固液分离，其中，所述甲酰胺水溶液中，甲酰胺的体积百分浓度为15～40%；第三步，将第二步固液分离后得到的三元前驱体粗产物，先用纯水洗涤，除去三元前驱体粗产物层间的钠离子和硫酸根离子，再用烧碱溶液洗涤，除去甲酰胺；第四步，将烧碱溶液洗涤后的三元前驱体粗产物用纯水洗涤除去残留的烧碱，烘干，得到除硫除钠的三元前驱体。
三元前驱体溶解车间金属盐浓度标准
三元前驱体溶解车间金属盐浓度标准三元前驱体溶解车间金属盐浓度标准一、引言在当今现代化工业生产中，金属盐溶液是一种非常重要的化学品。
它在电镀、化工、电子等领域有着广泛的应用。
而在生产金属盐溶液的过程中，三元前驱体的溶解是一个至关重要的环节，它直接影响着金属盐溶液的质量和稳定性。
制定合适的三元前驱体溶解车间金属盐浓度标准显得尤为重要。
二、背景知识在讨论三元前驱体溶解车间金属盐浓度标准之前，我们首先需要了解一些基本的背景知识。
三元前驱体是指含有三种不同金属离子的前驱体，通常是指正极材料的前驱体。
在生产金属盐溶液时，三元前驱体的溶解过程会被车间金属盐浓度标准所管理和控制。
而金属盐溶液的浓度标准，是根据具体的生产工艺和产品要求来制定的。
三、三元前驱体溶解车间金属盐浓度标准的重要性1. 影响金属盐溶液的质量：三元前驱体的溶解会直接影响金属盐溶液的成分和性质，进而影响产品的质量和稳定性。
2. 生产效率和成本控制：合理的三元前驱体溶解车间金属盐浓度标准能够提高生产效率，降低成本，提高产品的竞争力。
3. 环境保护和安全生产：通过制定合理的标准，可以减少废品率，降低对环境的污染，保障员工的安全。
四、三元前驱体溶解车间金属盐浓度标准的制定在制定三元前驱体溶解车间金属盐浓度标准时，需要考虑以下几个方面：1. 生产工艺和设备：需要根据具体的生产工艺和设备特点来确定溶解标准，以保证生产的顺利进行。
2. 产品要求：不同的产品对金属盐溶液的要求也不同，需要根据产品的要求来制定合适的标准。
3. 安全和环保要求：在制定标准时，需要兼顾安全和环保要求，确保生产过程安全、环保。
五、个人观点和理解通过对三元前驱体溶解车间金属盐浓度标准的研究和了解，我认为制定合理的标准是非常重要的。
只有在制定了合理的标准之后，才能够保证生产的顺利进行，降低成本，提高产品质量，实现可持续发展。
总结和回顾通过本文的介绍，我希望读者能够了解到三元前驱体溶解车间金属盐浓度标准的重要性以及制定的必要性。
中伟三元前驱体的工艺流程
中伟三元前驱体的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!陶瓷地砖楼面的施工工艺流程一、准备工作阶段在进行陶瓷地砖楼面的施工之前，需要进行一系列准备工作。
三元前驱体溶解车间金属盐浓度标准
三元前驱体溶解车间金属盐浓度标准的深度与广度探讨1. 介绍在化学工业领域，三元前驱体溶解车间金属盐浓度标准是一个至关重要的主题。
它关乎到生产工艺的稳定性和产品质量的可控性，因此对于化工企业来说是非常重要的。
在本文中，我们将深入探讨三元前驱体溶解车间金属盐浓度标准的相关内容，希望能够为读者提供一些有价值的信息。
2. 三元前驱体溶解车间金属盐浓度标准的定义三元前驱体是指含有三种或三种以上阴离子的前驱体溶解液。
在车间生产的过程中，金属盐的浓度是一个重要的工艺参数。
它直接影响着产品的品质和生产成本。
设定合理的金属盐浓度标准对于生产过程非常重要。
3. 三元前驱体溶解车间金属盐浓度标准的重要性金属盐浓度的合理设定可以有效地控制产物的纯度和成本。
合理设定后可以减少产品合成过程中的能耗和原料消耗，提高生产效率，降低生产成本。
设定合理的金属盐浓度标准还可以避免产物的不稳定性和不良反应的发生，从而提高产品的质量和工艺的稳定性。
4. 三元前驱体溶解车间金属盐浓度标准的影响因素金属盐浓度标准的设定受到多种因素的影响，包括原料的质量、生产工艺、设备的性能等。
在制定金属盐浓度标准的过程中，我们需要综合考虑这些因素，进行全面的评估，以确保金属盐浓度标准的合理性和可行性。
5. 三元前驱体溶解车间金属盐浓度标准的个人观点和理解在实际工作中，我认为设定合理的金属盐浓度标准是非常重要的。
它可以有效地提高生产效率，降低生产成本，提高产品的质量，从而提高企业的竞争力。
我建议在实际生产中，要加强对金属盐浓度标准的研究，不断优化和完善标准，以适应市场和生产的需求。
结论通过对三元前驱体溶解车间金属盐浓度标准的深度与广度探讨，我们可以看到这一主题的重要性和复杂性。
合理设定金属盐浓度标准对于生产过程的稳定性和产品质量的可控性有着重要的影响。
在实际生产中，我们需要加强对这一主题的研究和应用，以提高生产效率，降低成本，提高产品质量，从而推动企业的可持续发展。
