电缆绝缘穿刺连接器
穿刺线夹

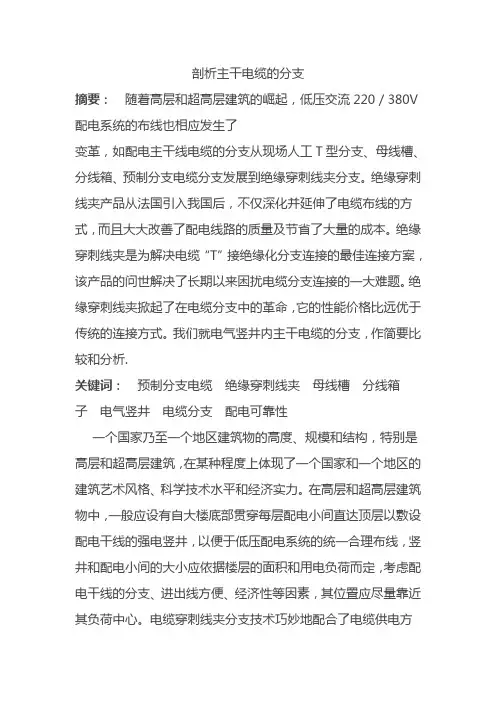

剖析主干电缆的分支摘要：随着高层和超高层建筑的崛起，低压交流220／380V配电系统的布线也相应发生了变革，如配电主干线电缆的分支从现场人工T型分支、母线槽、分线箱、预制分支电缆分支发展到绝缘穿刺线夹分支。
绝缘穿刺线夹产品从法国引入我国后，不仅深化并延伸了电缆布线的方式，而且大大改善了配电线路的质量及节省了大量的成本。
绝缘穿刺线夹是为解决电缆“T”接绝缘化分支连接的最佳连接方案，该产品的问世解决了长期以来困扰电缆分支连接的一大难题。
绝缘穿刺线夹掀起了在电缆分支中的革命，它的性能价格比远优于传统的连接方式。
我们就电气竖井内主干电缆的分支，作简要比较和分析.关键词：预制分支电缆绝缘穿刺线夹母线槽分线箱子电气竖井电缆分支配电可靠性一个国家乃至一个地区建筑物的高度、规模和结构，特别是高层和超高层建筑，在某种程度上体现了一个国家和一个地区的建筑艺术风格、科学技术水平和经济实力。
在高层和超高层建筑物中，一般应设有自大楼底部贯穿每层配电小间直达顶层以敷设配电干线的强电竖井，以便于低压配电系统的统一合理布线，竖井和配电小间的大小应依据楼层的面积和用电负荷而定，考虑配电干线的分支、进出线方便、经济性等因素，其位臵应尽量靠近其负荷中心。
电缆穿刺线夹分支技术巧妙地配合了电缆供电方式，以其特有的优点，为电缆分支提供快速、简便、可靠的连接，完整地解决了电缆分支的各种技术难题，从而可能成为最有发展前途的供电线路分支技术。
电缆穿刺分支的关键技术是穿刺密封分支结构；并利用了现代科技的新成果，采用添加强力纤维塑料和特殊合金，提高分支接头的机械强度、防水防腐蚀性能和分支的电接触性能。
国家建筑标准设计研究院于2004年编制了电气竖井设备安装图集，指定了绝缘穿刺线夹的应用，肯定了西勒绝缘穿刺线夹技术和推广。
相信伴随着人们对西勒绝缘穿刺线夹产品的认知，设计部门的大力支持和西勒集团的技术、市场方面的努力，西勒绝缘穿刺线夹产品的应用定会如火如荼。
浅谈连接器接触件接线端形式及使用要求
插合端 尺寸号
8# 10# 12# 16# 20# 22# 24# 26#
插针端 直径（mm）
3.607 3.175 2.388 1.588 1.016 0.762 0.635 0D・探索与观察
表1 标准接触件的接线范围表
线径 （mm）
标称截面 （mm2）
线规号（AWG）
试验电流 A max 46 33 23 17 7.5 5 3 2
足最大线规号导线的要求，导线芯线的直径与焊杯的 内径之比一般为0.5～0.7；连接一根导线时，设计原 则是电缆线芯与接触件接线孔直径要匹配，导线芯线 的直径与焊接孔的内径之比一般为0.6～0.8。
4.使用要求
接时，首先应在焊接部位均匀涂抹适量助焊剂（规定 用松香焊剂），导线和焊接孔应进行搪锡处理，用 60W电烙铁浸上适量焊锡丝，与内导体需焊接部位相 接触，焊接过程中拉动电缆，加热时间为3-5秒，最后 移开电烙铁，通过观察孔检验焊接质量，要求焊料不 能高出观察孔，观察孔内无焊料，焊接见图8。
图7 导线与焊杯的焊接 3）选用焊筒型焊接形式（主要用于同轴电缆的 内导体），焊接时选用合适的焊接夹具，将待焊物放 置在焊接夹具上。焊接前必须先将内导体的焊接部位 定位好，确保内导体焊接后的尺寸符合图纸要求。焊
作者简介： 王瑰玲（1968－），女，现供职于陕西华达科技股份有限 公司设计研究所，主要从事电连接器产品研究与开发。 冀振东（1964－），男，现供职于陕西华达科技股份有限 公司技术与军工部，主要从事电连接器工艺技术管理。
在电子电路装配工艺中，焊接技术是一个重要 环节，要保证连接的可靠性，应注意以下事项：
1）电子装联常用标准： IPC J-STD-001F CN-2014 焊接的电气和电子组 件要求应严格执行焊接有关标； GB/T 3131 锡铅钎料的要求及试验方法； GJB 5020-2001 压接连接技术要求。 2）电缆焊接时，一个焊杯内不应超过三根的导 线插入，多股芯线保持整洁，不应折断，并全部插入 焊杯的底部，焊缝沿接触表现形成，焊料应润湿焊杯 整个内侧，并至少充满杯口的75%，焊接见图7。

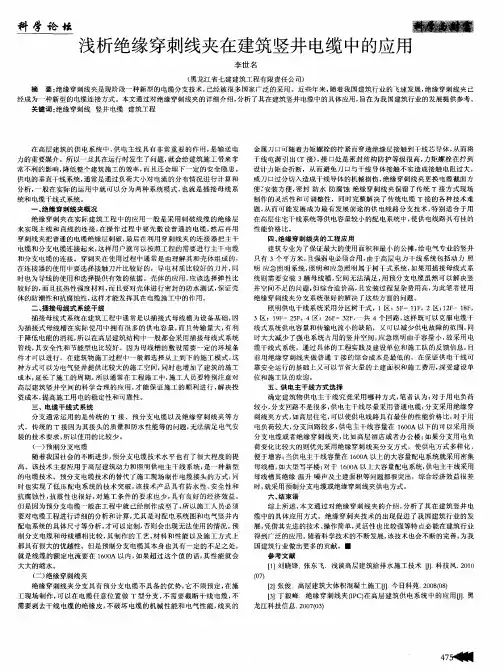

浅析绝缘穿刺线夹在建筑竖井电缆中的应用
、
穿刺线夹把普通 的电缆绝缘层刺破 ， 最后在利用 穿刺线 夹的连接器把主干 电缆和分支 电缆连接起来 ， 这样用户就可 以按照工程 的需要 进行主干 电缆 和分支 电缆的连接 穿刺夹在使用过程 中通常是 由理解 其和壳体组成 的， 在连接器的使用 中要选择接触刀片 比较好的 ，导 电材质 比较好 的刀片 ， 同 时 也 为 导 线 的 使 用 和 选 择 提 供 有 效 的 依 据 。壳 体 的应 用 ， 应 该 选 择 弹 性 比 较好的 ， 而且抗热性强度材料 ， 而且要对壳体进行密封 的防水测试 ， 保证壳 体的防潮性和抗腐蚀性 ， 这样才能发挥其在 电缆施工中的作用。 二、 插接母线式 系统干线 插接母线式系统在建筑工程 中通常是 以插接式 母线槽 为设备基础 ， 因 为插接式 母线槽在实 际使用 中拥有很 多的供 电容 量， 而且传输量 大， 有利 于降低 电能的消耗 ， 所 以在高层建筑结构 中一般都会采 用插接母线式系统 管线 ， 其安全性和节 能型也 比较好 。因为母线槽 的敷 设需要一定的环境条 件才可 以进行 ，在建筑物施工过程 中一般都选择 从 上到下的施工模式 ， 这 种 方 式 可 以为 电气 竖 井 提 供 比较 大 的 施 工 空 间 ， 同 时 也 增加 了建 筑 的 施 工 成本 ， 延长 了施工 的周期 。 所 以通常在 工程施 工中， 施工人员要特别注意对 高 层 建 筑 竖 井 空 间 的科 学 合 理 的 应 用 ， 才能保证施 工的顺利进行 ， 解 决 投
在高层建筑 的供 电系统 中， 供 电主 线具有非常重 要的作用 ， 是 输送 电 力的重要媒介。所以一旦其在运行时发生了问题， 就会给建筑旄工 带来非 常不利的影响， 降低整个建筑施工的效率， 而 且 还 会 埋 下 一 定 的安 全 隐 患 。 供电的垂直干线系统， 通常是通过负荷大小对 电流的分布情况进行 计算和 分析， 一般在 实际的运用 中就可 以分 为两种 系统模式 ， 也就是插接母 线系 统和电缆干线式系统。 绝缘穿刺线夹概况 绝缘 穿刺 夹在实 际建筑 工程 中的应 用一般是采用 刺破线缆 的绝缘层 来实现主线和 直线的连接 ， 在操作过程 中要先敷设普 通的 电缆 ， 然 后再用
电缆绝缘穿刺线夹的施工应用

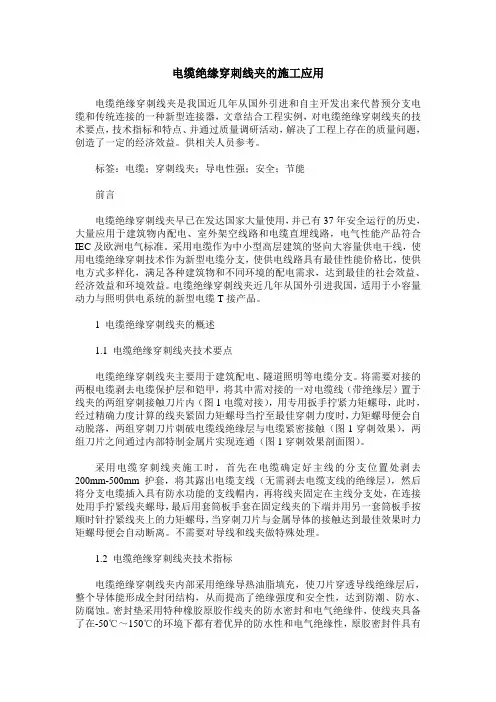

电缆绝缘穿刺线夹的施工应用电缆绝缘穿刺线夹是我国近几年从国外引进和自主开发出来代替预分支电缆和传统连接的一种新型连接器，文章结合工程实例，对电缆绝缘穿刺线夹的技术要点，技术指标和特点、并通过质量调研活动，解决了工程上存在的质量问题，创造了一定的经济效益。
供相关人员参考。
标签：电缆；穿刺线夹；导电性强；安全；节能前言电缆绝缘穿刺线夹早已在发达国家大量使用，并已有37年安全运行的历史，大量应用于建筑物内配电、室外架空线路和电缆直埋线路，电气性能产品符合IEC及欧洲电气标准。
采用电缆作为中小型高层建筑的竖向大容量供电干线，使用电缆绝缘穿刺技术作为新型电缆分支，使供电线路具有最佳性能价格比，使供电方式多样化，满足各种建筑物和不同环境的配电需求，达到最佳的社会效益、经济效益和环境效益。
电缆绝缘穿刺线夹近几年从国外引进我国，适用于小容量动力与照明供电系统的新型电缆T接产品。
1 电缆绝缘穿刺线夹的概述1.1 电缆绝缘穿刺线夹技术要点电缆绝缘穿刺线夹主要用于建筑配电、隧道照明等电缆分支。
将需要对接的两根电缆剥去电缆保护层和铠甲，将其中需对接的一对电缆线（带绝缘层）置于线夹的两组穿刺接触刀片内（图1电缆对接），用专用扳手拧紧力矩螺母，此时，经过精确力度计算的线夹紧固力矩螺母当拧至最佳穿刺力度时，力矩螺母便会自动脱落，两组穿刺刀片刺破电缆线绝缘层与电缆紧密接触（图1穿刺效果），两组刀片之间通过内部特制金属片实现连通（图1穿刺效果剖面图）。
采用电缆穿刺线夹施工时，首先在电缆确定好主线的分支位置处剥去200mm-500mm护套，将其露出电缆支线（无需剥去电缆支线的绝缘层），然后将分支电缆插入具有防水功能的支线帽内，再将线夹固定在主线分支处，在连接处用手拧紧线夹螺母，最后用套筒板手套在固定线夹的下端并用另一套筒板手按顺时针拧紧线夹上的力矩螺母，当穿刺刀片与金属导体的接触达到最佳效果时力矩螺母便会自动断离。
不需要对导线和线夹做特殊处理。
绝缘穿刺线夹电缆分支器详解

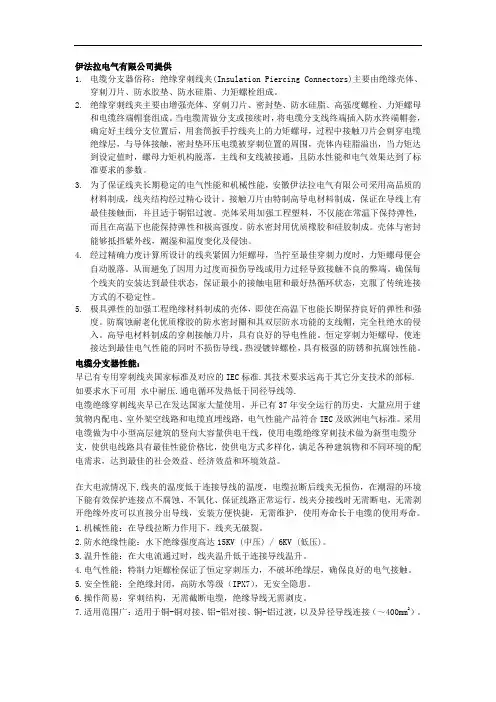

伊法拉电气有限公司提供1.电缆分支器俗称：绝缘穿刺线夹(Insulation Piercing Connectors)主要由绝缘壳体、穿刺刀片、防水胶垫、防水硅脂、力矩螺栓组成。
2.绝缘穿刺线夹主要由增强壳体、穿刺刀片、密封垫、防水硅脂、高强度螺栓、力矩螺母和电缆终端帽套组成。
当电缆需做分支或接续时，将电缆分支线终端插入防水终端帽套，确定好主线分支位置后，用套筒扳手拧线夹上的力矩螺母，过程中接触刀片会刺穿电缆绝缘层，与导体接触，密封垫环压电缆被穿刺位置的周围，壳体内硅脂溢出，当力矩达到设定值时，螺母力矩机构脱落，主线和支线被接通，且防水性能和电气效果达到了标准要求的参数。
3.为了保证线夹长期稳定的电气性能和机械性能，安徽伊法拉电气有限公司采用高品质的材料制成，线夹结构经过精心设计。
接触刀片由特制高导电材料制成，保证在导线上有最佳接触面，并且适于铜铝过渡。
壳体采用加强工程塑料，不仅能在常温下保持弹性，而且在高温下也能保持弹性和极高强度。
防水密封用优质橡胶和硅胶制成。
壳体与密封能够抵挡紫外线，潮湿和温度变化及侵蚀。
4.经过精确力度计算所设计的线夹紧固力矩螺母，当拧至最佳穿刺力度时，力矩螺母便会自动脱落。
从而避免了因用力过度而损伤导线或用力过轻导致接触不良的弊端。
确保每个线夹的安装达到最佳状态，保证最小的接触电阻和最好热循环状态，克服了传统连接方式的不稳定性。
5.极具弹性的加强工程绝缘材料制成的壳体，即使在高温下也能长期保持良好的弹性和强度。
防腐蚀耐老化优质橡胶的防水密封圈和具双层防水功能的支线帽，完全杜绝水的侵入。
高导电材料制成的穿刺接触刀片，具有良好的导电性能。
恒定穿刺力矩螺母，使连接达到最佳电气性能的同时不损伤导线。
热浸镀锌螺栓，具有极强的防锈和抗腐蚀性能。
电缆分支器性能：早已有专用穿刺线夹国家标准及对应的IEC标准.其技术要求远高于其它分支技术的部标.如要求水下可用水中耐压.通电循环发热低于同径导线等.电缆绝缘穿刺线夹早已在发达国家大量使用，并已有37年安全运行的历史，大量应用于建筑物内配电、室外架空线路和电缆直埋线路，电气性能产品符合IEC及欧洲电气标准。
低压电力电缆绝缘穿刺线夹(IPC)分支施工技术

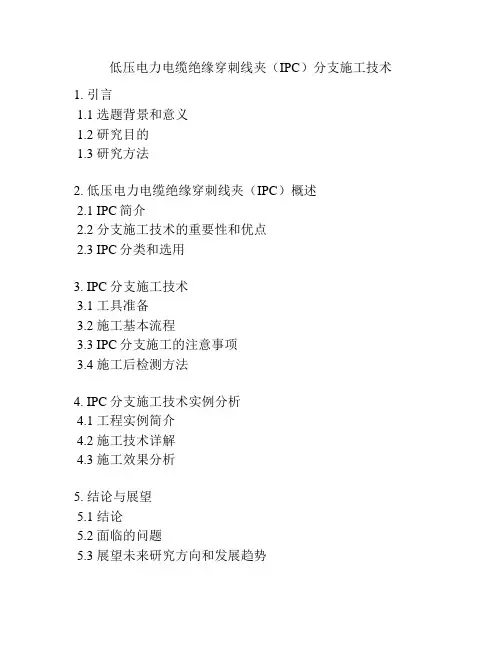

低压电力电缆绝缘穿刺线夹（IPC）分支施工技术1. 引言1.1 选题背景和意义1.2 研究目的1.3 研究方法2. 低压电力电缆绝缘穿刺线夹（IPC）概述2.1 IPC简介2.2 分支施工技术的重要性和优点2.3 IPC分类和选用3. IPC分支施工技术3.1 工具准备3.2 施工基本流程3.3 IPC分支施工的注意事项3.4 施工后检测方法4. IPC分支施工技术实例分析4.1 工程实例简介4.2 施工技术详解4.3 施工效果分析5. 结论与展望5.1 结论5.2 面临的问题5.3 展望未来研究方向和发展趋势备注：IPC指的是Insulation Piercing Connector，即绝缘穿刺线夹。
第一章：引言1.1 选题背景和意义低压电力电缆的分支施工技术十分重要，对于涉及大面积建筑或电力设施的工程来说，分支施工技术能够大大减少电缆的长度和施工难度，提高电力设施的可靠性和安全性。
在电力设施的维护和修改过程中，分支施工技术对于减少工程使用的材料和时间，以及减少对周围环境的干扰有非常明显的作用。
绝缘穿刺线夹（IPC）作为低压电力电缆分支施工技术的重要一环，其材料和技术的不断创新和改进扮演了必不可少的角色。
因此，在此背景下，我们选取了“低压电力电缆绝缘穿刺线夹分支施工技术”作为我们的研究主题，探究IPC技术的施工方法和实践应用，为电力设施的未来发展提供技术支持和帮助。
1.2 研究目的本研究旨在深入研究低压电力电缆绝缘穿刺线夹（IPC）分支施工技术，首先介绍IPC的基本概念和分类，并深入探究IPC分支施工的技术和注意事项等。
同时，本研究将通过实际的工程案例来分析IPC分支施工技术的实际应用效果，为电力设施的施工和维护提供有益的经验和建议。
1.3 研究方法本研究采用了文献调研、实地考察和实验分析等研究方法。
通过查阅相关文献和掌握IPC分支施工技术的基本概念和分类，确定IPC分支施工技术的实验方案，以及针对具体的工程实例进行实地考察和实验验证，获得IPC分支施工技术的实际应用效果，最终通过科学分析，为电力设施的分支施工提供有益的叙述和解决方法。
绝缘穿刺线夹在工程中的应用
做法难 以避免的环境污精
节省 了人工和安装费用。
关键 词 ：绝缘 穿刺 线夹； 结构安装 ； 性价 比
绝缘 穿刺 线夹 是我 国近几 年 来引进 和 开发 的 ， 适 用 于 小容 量 动 力 与 照 明供 电系 统 的新 型 电缆 Ｔ 接 产 品 。绝 缘 穿刺线 夹 的使用 是继 电缆 分线箱 、预 分支 电缆后 的又 一 电缆 Ｔ 接方 式 。 具有 配 电更 安 它
上 都是 ＡＣ型 。 Ａ 型 Ｒ Ｄ 能在剩 余 电流 为正 弦波和 脉动直 流 Ｃ 分量 时脱扣 。 型 Ｒ Ｄ适 用于 以下设 备 ： 型计算 Ａ Ｃ 微
机 、电子打 字机 、收 银机 、医疗 设备 、 电子称 、光 碟 机 、游 戏机 、电话交换机 等 。 在 工业 及医疗 电气 设备 中 ，有 的装 有三相 整流 电路 ，接地 故障 时漏 电 电流 波形 为一平 滑直流 电流
（ 下转 第 ８ ９页 ）
２ 第 期 电 技 ０ 年 ７ 鼍 承ｆ １ １ ７ ５
产 品与解决 方案
２ ）在设计和 应用 时 ， 该正 确选择 漏 电保 护器 应
的类型和 技术 参数 。
／
护装 置 的正常脱 扣 。 Ｒ Ｄ 极数 的选择 必须大 于或 等于线 路 的极 数 ， Ｃ 为 减少 停 电面积 ，Ｒ Ｄ 应 尽 可 能装 在供 电线 路末 Ｃ 端 ；当在 Ｔ 系 统 电路 设置 上下 级 Ｒ Ｄ 时 ，上级 Ｎ Ｃ Ｒ Ｄ漏 电电流 的整定值 大于 下级整 定值 的 ２倍 ，上 Ｃ 级 Ｒ Ｄ保 护 器动作 时 间大 于 下级 Ｒ Ｄ保 护器 动作 Ｃ Ｃ 时 问整 定值 ，一般 级差 大于 或等 于 １０ ；供 电给 ０ ｍｓ 手 握 式 电气 设 备和移 动式 设备 的末端 线路 或插 座 回 路 ，Ｒ Ｄ 动作 时 间不应 大 于 ０４ ：供 给 固定式 电气 Ｃ ．ｓ 设备用 电的末端线 路 ， Ｃ Ｒ Ｄ切 断故 障回路 时 问不宜
SIMEL IPC 中低压绝缘穿刺线夹 说明书
SIMEL IPC 中低压绝缘穿刺线夹为避免误购假冒伪劣产品，影响工程质量，请您与泰科电子公司电力产品部在各地区指定的合法分销商联系购买我公司产品。
对于从其他途径购买的产品，我公司不提供质量保证、售后服务及技术支持。
我公司对本产品样本中的所有图片、选型表、产品型号及相关描述拥有著作权，未经我公司许可不得复制翻印或用于其它用途，否则我公司将追究当事人的法律责任。
目录SIMEL 1kV绝缘穿刺线夹产品概况 (4)SIMEL 1kV绝缘穿刺线夹的安装 (5)SIMEL 1kV绝缘穿刺线夹选型表 (6)临时接地或验电 (7)SIMEL 10kV绝缘穿刺线夹选型表 (8)SIMEL 1kV阻燃绝缘穿刺线夹 (9)国内应用工程举例 (13)SIMEL穿刺线夹在电力配电系统的应用 (14)检测报告 (15)质量承诺和服务承诺 (16)2欢迎访问 TYCO ELECTRONICS泰科电子是一家全球领先的电子组件、网络解决方案、特种产品及海底通讯系统供应商，2009财年在全球超过150个国家的销售收入达103亿美元。
我们设计、制造和销售的产品覆盖广泛的工业领域，包括汽车、数据传输系统及消费类电子、通信、航空航天、防卫与船舶、医疗、能源及照明。
我们拥有约7000名专业工程师，及遍布全球的生产工厂、销售和客户服务网络，泰科电子的承诺就是客户的优势。
作为一家全球化企业，泰科电子1989年进入中国，在上海开设了第一家工厂。
目前，泰科电子在中国拥有30，000名员工，建立了16个生产基地，通过设在全国15个城市的销售办事处为客户提供服务，2009财年销售额达14亿美元，约占全球总收入的14%。
更多详情请浏览，/或者联系产品咨询中心热线: (86) 400-820-6015 寻求关于产品的技术支持。
3SIMEL IPC绝缘穿刺线夹4SIMEL 1kV绝缘穿刺线夹产品概况● 穿刺结构，安装简单，绝缘导线无需剥皮● 力矩螺母，穿刺压力恒定，确保良好的电气连接而不损伤导线● 自密封结构，防潮，防水，防腐蚀，延长绝缘导线及线夹的使用寿命● 镀锡铜合金或高硬度铝合金接触刀片，适用铜（铝）对接及铜铝过渡● 电气接触电阻小，冲击电流高达15kA *● 特殊绝缘壳体，抗光照及环境老化，绝缘强度可达6kV● 弧面设计，适用同（异）径导线连接，连接范围广（1.5mm 2~300mm 2）典型应用● 架空低压绝缘线（缆）连接● 低压绝缘进户线T接● 大楼配电系统电缆支接● 地下低压绝缘线（缆）连接● 路灯系统※ SIMEL绝缘穿刺线夹适用于符合国标要求的额定电压1KV及以下的交联聚乙烯(XLPE)、聚氯乙烯(PVC)、聚乙烯(PE)绝缘材料的架空电缆和地下电缆，不适用于线芯带有金属屏蔽层的绝缘电缆。
