回弹法检测砌筑砂浆强度作业指导书(带例题版)..说课讲解
回弹法检测砌体砂浆强度_图文
抗压强度值时，应分别按下列规定进行推定： 1 当测区数 不小于6时（取小值）：
24
式中
----同一检测单元，按测区统计的砂浆抗 压强度平均值 （MPa）；
----砂浆推定强度等级所对应的立方体抗 压强度值（MPa）；
----同一检测单元，测区砂浆抗压强度的 最小值（MPa）。
1.1新建工程ห้องสมุดไป่ตู้（3.1.1条） 当遇到下列情况之一时，应按《砌体工程现场
检测技术标准》GB/T 50315-2011 检测和推定砂浆 强度：
1 砂浆试块缺乏代表性或试块数量不足； 2 对砂浆试块的检验结果有怀疑或争议，需要确 定实际的砂浆抗压、抗剪强度； 3 发生工程事故，或对施工质量有怀疑和争议， 需进一步分析砂浆的强度。
13
3 主要仪器及操作
3.2 现场方法（12.3.1条）
1）测位处的处理： 粉刷层、勾缝砂浆、污物等应清除干净； 弹击点处的砂浆表面，应仔细打磨平整，并除去
浮灰； 磨掉表面砂浆的深度为5～10mm，且不应小于5mm
。
14
3 主要仪器及操作
2）每个测位内均匀布置12个弹击点。选定弹击 点应避开砖的边缘、灰缝中的气孔或松动的 砂浆。
试验。 12.2.3条 回弹仪的率定： 宜在室温20±5℃的条件下进行。 率定时，钢砧应稳固地平放在刚度大的实体上。 回弹仪向下弹击，取连续三次的稳定回弹值进行平
均，弹击杆应分四次旋转，每次旋转约90°。 弹击杆每旋转一次的率定平均值均应符合74±2的
要求。DBJ14-030-2004
相邻两弹击点的间距不应小于20mm。 12.3.2条
15
3 主要仪器及操作
砂浆回弹作业指导书(参照类别)
回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法，测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
回弹法检测混凝土强度技术作业指导书
回弹法检测混凝土强度技术作业指导书回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种。
其原理是回弹仪中运动的重锤以一定冲击动能撞机顶在混凝土表面的冲击杆后，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，从而推定混凝土强度的一种方法。
混凝土表面硬度值随强度的增大而提高，而回弹值与混凝土表面硬度也有相关关系。
所以，混凝土强度与回弹值存在相关关系。
回弹法操作简便、经济快速，在国内外得到广泛应用。
回弹法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10摄氏度。
回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。
一、试验方法1．当了解被检测的混凝土构件情况后，需要在构件上选择及布置测区。
如取一个构件混凝土作为评定混凝土强度的最小单元，至少取10个测区。
但对长度小于3m，宽度小于0.6m的构件，其测区数量可适当减少，但不应少于5个。
测区的大小以能容纳16个回弹测点为宜，一般选取测区尺寸为200mm*200mm。
2．测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、浮浆、油垢、蜂窝麻面等。
必要时可采用砂轮清除表面杂物和不平整处。
3．测区宜均匀布置在构件或结构的检测面上，相邻测区间距不宜过大，当混凝土浇筑质量比较均匀时可酌情增大间距，但不宜大于2m。
4．测试时回弹仪应始终与测试面相垂直，并避开气孔和外露石子上。
每一测区回弹仪各弹击16点。
同一测点只允许弹击一次，测点宜在测试面范围内均匀分布，相邻两测区的净距一般不小于200mm，测点距构件边缘或外露钢筋、钢板的间距不得小于20mm。
5．每弹击一次，回弹仪自动记录数据。
根据设定的弹击次数，回弹仪自动停止，并转向下一测区试验。
6．回弹完后即测量构件的碳化深度，用用冲击钻在测区表面钻取直径为15mm、深度为10mm的孔洞。

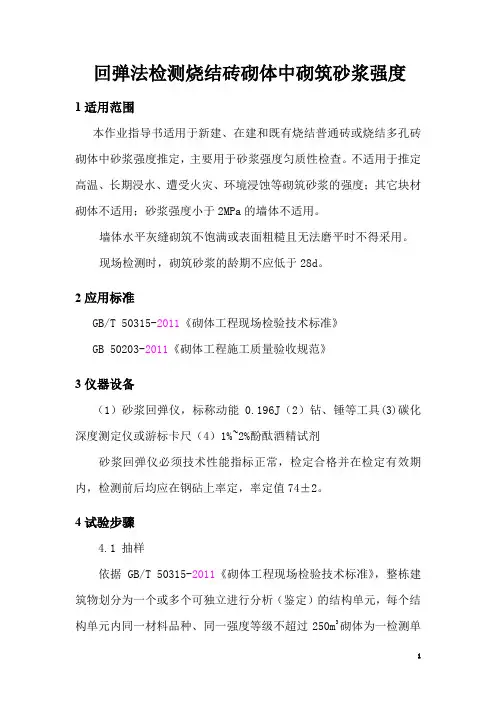

作业指导书7——回弹法检测烧结砖砌体中砌筑砂浆强度
回弹法检测烧结砖砌体中砌筑砂浆强度1适用范围本作业指导书适用于新建、在建和既有烧结普通砖或烧结多孔砖砌体中砂浆强度推定，主要用于砂浆强度匀质性检查。
不适用于推定高温、长期浸水、遭受火灾、环境浸蚀等砌筑砂浆的强度；其它块材砌体不适用；砂浆强度小于2MPa的墙体不适用。
墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时不得采用。
现场检测时，砌筑砂浆的龄期不应低于28d。
2应用标准GB/T 50315-2011《砌体工程现场检验技术标准》GB 50203-2011《砌体工程施工质量验收规范》3仪器设备（1）砂浆回弹仪，标称动能0.196J（2）钻、锤等工具(3)碳化深度测定仪或游标卡尺（4）1%~2%酚酞酒精试剂砂浆回弹仪必须技术性能指标正常，检定合格并在检定有效期内，检测前后均应在钢砧上率定，率定值74±2。
4试验步骤4.1 抽样依据 GB/T 50315-2011《砌体工程现场检验技术标准》，整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元（即一检验批）；按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批。
每一检测单元（检验批）不宜少于6个测区，应将单个构件（单片墙体、柱）作为测区，每个测区测位数（相当于其它检测方法的测点）不应少于5个。
对既有建筑物或应委托方要求仅对建筑物部分或个别部位检测时，测区和测位数可减少，但一个检测单元的测区数不宜少于3个。
测区测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
4.2 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0.3m2。
4.3 测位处理（1）测位处的粉刷层、勾缝砂浆、污物等应清除干净。
(2)弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。

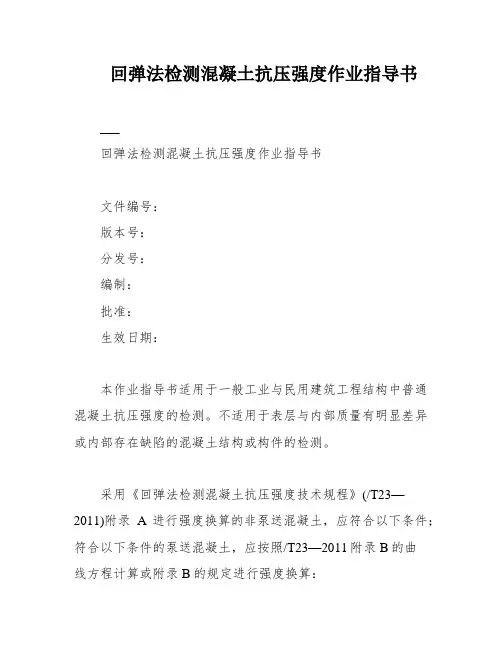

回弹法检测混凝土抗压强度作业指导书
回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。
2.采用普通成型工艺。
3.采用符合国家标准规定的模板。
4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。
5.自然养护且龄期为（14~1000）d。
6.抗压强度为（10.0~60.0）MPa。
参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。
3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。
数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。
6.回弹仪有下列情况之一时应送检定单位检定：a。
新回弹仪启用前；b。
超过检定有效期限；c。
数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。
经保养后，在钢砧上的率定值不合格；e。
遭受严重撞击或其他伤害。
砂浆回弹作业指导书
砂浆回弹作业指导书1000字一、砂浆回弹概述砂浆回弹是墙体砌筑中的一个工艺环节，指在砌筑了一层墙体后，砂浆因为自身收缩性能和于基层粘结不良等造成产生空鼓、开裂等缺陷，这些缺陷一旦出现，会影响墙体的平整度、美观度和耐久性。
为了保证墙体质量，需要进行砂浆回弹作业，消除墙体过度膨胀引起的收缩应力，保证墙体的稳定性和耐久性。
二、作业流程1、清理基层，准备材料清理墙体表面松散、油渍、水渍等杂物，砖缝内结块、泥块等残留物。
准备砂浆、回弹剂、水等材料，并根据墙体状态及材料用量调配砂浆。
2、打墙放线根据建筑设计图，将墙体细分并通过打墙放线，准确的确定墙体的定位。
3、基层处理墙体基层处理包括抹灰、刮磨、撒水、铺纸等，根据墙面情况进行处理，以利用回弹剂的充分发挥。
4、打底层砂浆将准备好的砂浆抹在墙体表面，压实、均匀，并保证与墙体间的粘结牢固。
5、喷撒回弹剂将回弹剂喷撒在打好的底层砂浆表面上，保证均匀喷洒，以充分发挥回弹剂的保护作用。
6、铺二次砂浆抹面在回弹剂的作用下，再次进行砂浆的铺抹，抹面时要注意出现空鼓、鱼鳞等情况时要及时处理。
7、完成表面处理在砂浆表面稍干时进行刮磨，刮磨时要注意刀口成角度状，以保证表面平整美观。
三、安全注意事项1、施工过程中应注意人身安全，做好防护措施，避免身体受伤和化学品污染。
2、施工现场应保持整洁，避免垃圾和渣滓堆积。
3、使用化学药剂时应注意使用顺序和浓度，避免对环境造成不良影响。
4、施工人员要配戴防护用品，避免化学药品接触人体，导致皮肤伤害。
5、在施工完成后，设备要及时清洗，确保设备的正常使用和安全生产。
四、结论砂浆回弹作业是保障墙体质量的一个重要环节，可以有效地提高墙体的平整度和美观度，同时保证墙体的稳定性和耐久性。
在施工过程中，要严格遵守相关安全操作规程和注意事项，确保施工质量，保障人身安全和环境安全。
回弹仪检测水泥混凝土强度作业指导书
回弹仪检测水泥混凝土强度作业指导书
曲线仅适用于材料质量、成型、养护和龄期等条件基本相同
1.75、
2.0、2。
25、2。
50五个灰水比，以便得到不少于30对数据。
试件与被测对象有相同的养护条件，
试验室备案应注意的常见问题
1. 土工试验击实试验应做两次试验取平均（即平行试验）
2。
C25水下混凝土配合比应做凝结时间
3. 应建立仪器设备档案（一机一档）,仪器标识卡（包括测量仪器)
4. 水泥应做化学分析试验（至少每厂家外委一次）
5. 试验室应有一套完整有效的规范
6. 材料试验机应配有￠8，￠10的冷弯冲头
7. 压碎值仪应配有金属标定罐
8。
钢筋冷弯应弯至180度
9. 试验室应配有恒温水浴和无水煤油
10. 压碎值指标试验试样质量应在合理范围(2600—2800g左右)
11. 集料试验日期应符合逻辑。
12。
水泥试验不能当天取样当天试验（静持24小时）
13。
钢筋每批应做可焊性试验
14. 拌和用水应做外委检测
15. 仪器使用记录应与报告相符
16. 回弹仪应有率定钢砧
17。
指令，不合格材料的资料闭合问题
根据以往的检查，以上为各试验室容易疏忽的问题。
回弹法检测砌筑砂浆强度作业指导书
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：、砌体结构没有砂浆试块；、砂浆试块缺乏代表性或试件数量不足；、砂浆试块的试验结果有怀疑或争议；、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：、安全鉴定、危房鉴定或其他应急鉴定；、抗震鉴定；、大修前的可靠性鉴定；、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
、工程建设时间；进一步明确检测原因和委托方的具体要求；、以往工程质量检测情况。
5、操作人员及注意事项、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
、检测人员在检测过程中要注意安全，戴好安全帽。
砂浆回弹作业指导书
回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法，测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
1—作业指导书 回弹法检测砂浆强度作业指导书
回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法，测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
砂浆回弹作业指导书
回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1的要求，其示值系统宜为指针直读式。
表12.2.1 砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法，测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
3.磨掉表面砂浆的深度应为5mm~10mm，且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
回弹法检测砌筑砂浆强度作业指导书(带例题版)..
1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。
5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
实训项目二 回弹法检测砂浆强度实训指导书
土木与建筑工程学院工程检测实训指导书实训项目：回弹法检测砂浆强度一、实验目的：1、使学生掌握回弹法检测砂浆强度的基本步骤和方法。
2、使学生熟悉和掌握回弹法检测砂浆抗压强度的技术规程，并能根据实验结果分析计算出砂浆的抗压强度。
二、实验设备：ZC5型砂浆回弹仪；深度游标卡尺。
三、检测依据GB/T 50315-2011《砌体工程现场检验技术标准》GB 50203-2011《砌体工程施工质量验收规范》四、实验步骤：1、测区及测点布置：每个组自选土建学院实训大棚实训楼一楼砌体结构的一个测区进行检测，每为同学完成其中一个测位的检测任务。
砌体结构测区的选择应符合下列要求：（1）每一楼层且总量不大于250m3的材料品种和设计强度等级均相同的砌体选定至少6个测区（即6面墙）。
一个测区不应少于5个测位（即5条灰缝，每条长500mm）。
（2）测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。
一个侧位的墙面面积宜大于0.3m2。
（3）不得作为测位的灰缝情况：A．竖向灰缝；B．厚度不一、较薄或不够饱满的灰缝；C．与砖块未粘结的灰缝；D．气孔较多或松动处的灰缝。
2、回弹值的测量：（1）每个测位内均匀布置12个弹击点。
选定弹击点应避开砖的边缘，气孔或松动的砂浆。
相邻两弹击点的间距不应小于20mm。
（2）在每个弹击点上，使回弹仪连续弹击3次，第1、2次不读数，仅记录第3次回弹值，精确至1个刻度。
测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。
（3）在每个测位内，选择1～3处灰缝，用碳化深度测定仪和1%的酚酞试剂测量砂浆碳化深度，读数应精确至0.5mm 。
五、数据处理：1、 平均回弹值值从每个测位的12个回弹值中，分别剔除最大值、最小值，将余下的10个回弹值计算平均值，以R 表示。
2 、平均碳化深度每个测位的平均碳化深度，应取该测量值的算术平均值，以d 表示，精确至0.5mm 。
3、 砂浆强度换算值第i 个测区第j 个测位的砂浆强度换算值，应根据该测位的平均回弹值和平均碳化深度值，分别按下式计算：⑴d ≤1.0mm 时：⑵1.0mm<d<3.0mm 时：⑶d ≥3.0mm 时：式中 ij f2—— 第i 个测区第j 个测位的砂浆强度值 （MPa ）； d ——第i 个测区第j 个测位的平均碳化深度值（mm ）； R —— 第i 个测区第j 个测位的平均回弹值 4 砂浆抗压强度平均值测区的砂浆抗压强度平均值，应按下式计算：5强度推定（1）每个检测单元的强度平均值、标准差和变异系数，应分别按下列公式计算：∑==2121n j if fn u)1()(2212--=∑=n f us n i i ffu s =δ ∑==i n j ij if ni f 122104.3421085.4Rf ij -⨯=57.2521097.13R f ij -⨯=60.3521034.6Rf ij -⨯=式中 f u -同一检测单元的强度平均值（MPa ）。
回弹法检测砖砌体和砂浆的现场检测作业指导书
砌体工程现场检测（回弹法）作业指导书砌体工程现场检测（回弹法）作业指导书一、编制目的一、编制目的为确保检测人员对砌体工程现场检测为确保检测人员对砌体工程现场检测（回弹法）（回弹法）（回弹法）的熟练、的熟练、的熟练、规范和检测数据的规范和检测数据的准确可靠、有效，特制定本作业指导书。
准确可靠、有效，特制定本作业指导书。
二、适用范围二、适用范围适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。
适用于烧结普通砖砌体中的砌筑砂浆强度的现场检测和强度推定。
2.1砂浆试块缺乏代表性或试件数量不足；砂浆试块缺乏代表性或试件数量不足；2.2对砂浆试块的试验结果有怀疑或争议,需要确定实际的砌体抗压强度;2.3发生工程事故,或对施工质量有怀疑和争议需要进一步分析砖、砂浆和砌体的强度。
体的强度。
三、检测人员要求三、检测人员要求检验人员必须经省建设厅培训考核并获取相应岗位合格证书。
检验人员必须经省建设厅培训考核并获取相应岗位合格证书。
四、执行标准四、执行标准《砌体工程施工及验收规范》GB50203-2002《砌体工程现场检测技术标准》GB/T50315-2000五、检验仪器设备五、检验仪器设备5.1砂浆回弹仪砂浆回弹仪六、操作程序六、操作程序 6.1 一般规定一般规定6.1.1 检测时，应用回弹仪测试砂浆表面硬度，用酚酞试剂测试砂浆碳化深度，以此两项指标换算为砂浆强度。
以此两项指标换算为砂浆强度。
6.1.2测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附件的墙体。
墙面上每个测位的面积宜大于0.3㎡。
㎡。
6.1.3不适用于推定高温、长期浸水、化学侵蚀、火灾等情况下的砂浆抗压强度。
6.2检测单元、测区的测点的确定检测单元、测区的测点的确定6.2.1当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。
个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。
回弹法检测混凝土抗压强度作业指导书-10
回弹法检测混凝土抗压强度作业指导书一、适用范围本方法适用于对结构中的混凝土强度有怀疑时，试件丢失、试件漏做等情况，可按本方法进行检测，检测结果可作为处理混凝土质量的一种依据。
二、主要仪器设备1、回弹仪；2、钢钻等。
三、检测方法1、检测前应将回弹仪在钢钻上标定，标定值应为80±2。
2、对长度不少于3m的构件，其测区数不少于10个，对长度小于3m且高度低于0.6m的构件，其测区数量可适当减少，但不应少于5个。
3、相邻两测区的间距应控制在2m以内，测区离构件边缘的距离不宜大于0.5m，且不宜小于0.2m。
4、测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面，当不能满足这一要求时，方可选在非水平方向。
5、测区宜选在构件的两个对称测面上，也可选在一个可测面上，且应均匀分布，在构件的受力部分及薄弱部位必须布置测区，并应避开预埋件。
6、测区的面积不宜大于0.04m2。
7、检测面应为原状混凝土面，并应清洁，平整，不应有疏松层，浮浆及蜂窝，麻面，必要时可用砂轮清除疏松层和杂物。
8、检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。
9、测点宜在测区范围内均匀分布，相邻两测点的净距一般不少于20mm，测点距构件边缘或外露钢筋等的距离一般不少于30mm，测点不应在气孔或外露石子上，同一测点只允许弹击一次。
每个测区应记录16个回弹值，回弹值读数精确至1。
10、回弹值测量完毕后，应选择不少于构件的30%测区在有代表性的位置上测量碳化深度值。
11、计算测区平均回弹值时，应从该测区的16个回弹值中剔除3个最大值和3个最小值，然后将余下的10个计算出该测区的平均值。
12、根据回弹值和碳化深度值，按JGJ/T23-2001中表E换算求得该测区混凝土强度。
四、引用标准1、回弹法检测混凝土抗压强度技术规程JGJ/T23-2001。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回弹法检测砌筑砂浆强度作业指导书(带例题版)..1、适用范围砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法；主要用于检测烧结普通砖和烧结多孔砖墙体中的砂浆强度及砂浆强度均匀性检查。
不适用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆的强度。
对砌筑砂浆的现场检测，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%的酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其他应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。
3、执行标准《砌体结构工程施工质量验收规范》GB 50203-2011；《建筑结构检测技术标准》GB/T 50344-2004；《砌体工程现场检测技术标准》GB/T50315-2011；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。
5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测的人员，均应经专门培训合格后方可进行检测。
5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
5.3、检测人员在检测过程中要注意安全，戴好安全帽。
尤其在检测较高位置的墙体时，必须保证爬梯等辅助工具的稳固安全。
5.4、检测过程要做到文明施测，并应采取避免或减小污染环境的措施。
5.5、现场检测和抽样检测，环境温度和试件（试样）温度均应高于0℃，以免引起检测结果失真。
6、仪器设备6.1、回弹仪ＨＴ２0型砂浆回弹仪的主要性能指标如下：6.1.1、标称冲击动能 0.196Ｊ（0.02㎏f.m）；6.1.2、弹击锤冲程 75㎜；6.1.3、指针滑块的静摩擦力 0.5±0.10Ｎ；6.1.4、弹击杆球面曲率半径SR 25mm；6.1.5、回弹仪在钢鉆上率定平均值Rm 74±２；6.1.6、外形尺寸￠６０×２８０㎜；6.1.7、重量≈１㎏；6.1.8、测定范围为 1.0～25MPa。
6.2、浓度1%～2%的酚酞酒精溶液；6.3、回弹仪的效验及保养为了保持回弹仪的一致性和稳定性，提高回弹仪测强精度，应对仪器进行定期或不定期效验；6.3.1、一般性率定效验回弹仪的率定效验是在ＧＺ16型钢砧上进行，钢砧应摆放平稳，然后手持回弹仪在钢砧上垂直向下弹击，率定效验的平均回弹值为Rm=74±２。
一般性率定效验，可在弹击2000次左右进行一次，对于频繁测试或一次测试工程量大，连续数天检测，则每天用完后或使用前、后都可进行率定。
在测试过程中对回弹仪有怀疑时也应在钢砧上率定效验回弹仪。
6.3.2、标准状态的效验标准状态的效验，通常涉及到回弹仪的装配关系或性能发生变化，需对仪器进行全面检查和调整；有下列情况之一时应进行这种效验：6.3.2.1、更换零部件引起仪器内部装配尺寸变化（特别是弹击系统和示值系统的零件更换）；6.3.2.2、经长期使用（一般为一年左右），仪器零部件的参数和性能发生变化，已不能保证整机技术性能指标；6.3.2.3、发现尾盖上的调整螺栓松动；6.3.2.4、累计弹测次数超过8000次；6.3.2.5、仪器经猛烈冲击（如高空摔落）或其他损坏。
6.3.3、仪器的示值系统为保持摩擦力的恒定，指针轴上不允许涂抹油脂，并用测力计检测摩擦力为0.5±0.1N。
7、在检测砌体砌筑砂浆的强度前应具有下列资料7.1、工程名称、委托单位、建设单位、设计单位、监理单位及施工单位名称；7.2、工程结构类型，检测部位；7.3、配置砂浆的原材料资料；7.4、砂浆品种及设计强度等级和配合比以及砌筑日期；7.5、环境条件，包括位于地上或地下，有无长期遭受浸水、冻害、高温、腐蚀及其他自然灾害等情况；7.6、检测原因。
8、测区单元、测区和测点布置8.1、当检测对象是整栋建筑物或建筑物的一部分时，应先将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元，采用对新施工建筑同样的规定，将同一材料品种、同一等级250m3砌体作为一个母体，进行测区和测点的布置，将此母体称作为“检测单元”，所以一个结构单元可以划分为一个或数个检测单元；当仅仅对单个构件（墙片、柱）或不超过250m3的同一材料、同一等级的砌体进行检测时，可将此作为一个检测单元。
8.2、每一检测单元内，不宜少于6个测区，应将单个构件(单片墙体、柱)作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
8.3、每一测区应随机布置若干测点。
用砂浆回弹法检测的测点数不应少于5个，测位宜选择在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。
墙面上每个测位的面积宜大于0.3m2。
8.4、对既有建筑物或应委托方要求仅对建筑物的部分或个别部位进行检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
8.5、测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
8.6、对有特殊要求的建筑物进行检测时，检测单元、测区及测位的布置可由有关方协商确定。
8.7、在墙体上选定测点，尚应符合下列要求：8.7.1、所选测点不应位于门、窗洞口处；8.7.2、测点不应位于补砌的临时施工洞口附近；8.7.3、应力集中部位的墙体以及墙梁的墙体计算高度范围内；8.7.4、现场检测时，砌筑砂浆的龄期不应低于28d；原位检测的水平灰缝应处于干燥状态。
8.7.5、墙体水平灰缝砌筑不饱满或表面粗糙且无法磨平时，不能选为检测测点。
9、测试步骤9.1、砌体灰缝被测处平整与否，对回弹值有较大的影响，所以要求用扁砂轮或其他工具进行仔细打磨至平整并除去浮灰。
此外，墙体表面的砂浆往往失水较快，强度低，磨掉表面约5mm～10mm后，能够检测出接近墙体核心区的砂浆强度，也减少了碳化因素对砂浆强度的影响。
9.2、每个测位内应均匀布置12个弹击点。
计算时采用稳健统计，去掉一个最大值，一个最小值，以10个弹击点的算术平均值作为该测位的有效回弹测试值。
选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。
相邻两弹击点的间距不应小于20mm 。
9.3、因为在常用砂浆的强度范围内，每个弹击点的回弹值随着连续弹击次数的增加而逐步提高，经第三次弹击后，其提高幅度趋于稳定。
如果仅弹击一次，读值不稳，且对低强砂浆，回弹仪往往不起跳。
所以要求在每个弹击点上，使用回弹仪连续弹击3次，第1、2次不读数，仅记读第3次回弹值，回弹值读数应估读至1。
测试过程中，回弹仪应始终处于水平状态，其轴线应垂直于砂浆表面，且不得移位。
9.4、在每一测位内，应选择3处灰缝，并应采用工具在测区表面打凿出直径约10mm 的孔洞，其深度应大于砌筑砂浆的碳化深度，应清除孔洞中的粉末和碎屑，不得用水冲洗，然后采用浓度为1％～2%的酚酞酒精溶液滴在空洞内边缘处，当已碳化与未碳化界线清晰时，采用碳化深度测定仪或游标卡尺测量已碳化与未碳化交界面到灰缝表面的垂直距离，测量不应少于2次，读数应精确至0.5mm 。
10、数据分析10.1、从每个测位的12个回弹值中，应分别剔除一个最大值、一个最小值，将余下的10个回弹值计算算术平均值，以R 表示，应精确至0.1。
R=110nii R=∑10.2、每个测位的平均碳化深度，应取该测位各次测量值的算术平均值，以d 表示，精确至0.5mm 。
平均碳化深度大于3mm 时，取3.0mm 。
d=1nii dn=∑n-测区碳化深度测量次数10.3、第i 个测区第j 个测位的砂浆强度换算值，应根据该测位的平均回弹值和平均碳化深度值，分别按下列公式计算：10.3.1、 d≤1.0mm 时：2ijf =13.97*10-53.57R（10.3-1）10.3.2、 1.0mm<d<3.0m 时：2ijf =4.85*10-43.04R （10.3-2）10.3.3、 d≥3.0mm 时：2ijf=6.34*10-53.60R（10.3-3）式中ij f 2——第i 个测区第j 个测位的砂浆强度值(MPa)， 精确至0.1 MPa 。
d ——第i 个测区第j 个测位的平均碳化深度(mm)； R ——第i 个测区第j 个测位的平均回弹值。
注：上述3个按碳化深度整理而成的公式，公式的相关系数均在0.85以上，满足精度要求。
10.4、测区的砂浆抗压强度平均值，应按下式计算：n i ij j f f n ==∑122111 （10.3-4）注：回弹法的测位，相当于其他检测方法的测点。
由于现场情况的复杂性和人为操作误差，回弹强度与标准立方体砂浆试块抗压强度比较，有时相对误差略大，所以标准指出关于砂浆回弹法的用途：〔主要用于砂浆强度均质性检查 〕，请注意这一点。
11、强度推定11.1、检测数据中的歧离值和统计离群值，应按现行国家标准《数据的统计处理和解释、正态样本离群值的判断和处理》GB/T4883中有关格拉布斯检验法或狄克逊检验法检出和剔除。
检出水平a 应取0.05，剔除水平a 应取0.01。
不得随意舍去歧离值，从技术或物理上找到产生离群原因时，应于剔除；未找到技术或物理上原因时，则不应剔除。
11.2、本检测方法，应给出每个测位的检测强度值f ij ，及每一测区的强度平均值f i ，并以测区强度平均值f i 作为代表值。
11.3、每一检测单元的强度平均值、标准差和变异系数，应分别按下列公式计算： ￣x =21n21n i i f =∑ （11.3-1） ￣￣S=（11.3-2）δ =sx（11.3-3）式中 x -同一检测单元的强度平均值(MPa)，精确至0.1 MPa ；当检测砂浆抗压强度时，x 即为2,mf。
2n -同一检测单元的测区数；if-测区的强度代表值(MPa)， 精确至0.1 MPa ；当检测砂浆抗压强度时，if即为2if。
