信号点灯电路及检测方法
信号点灯电路资料
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------. 月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。

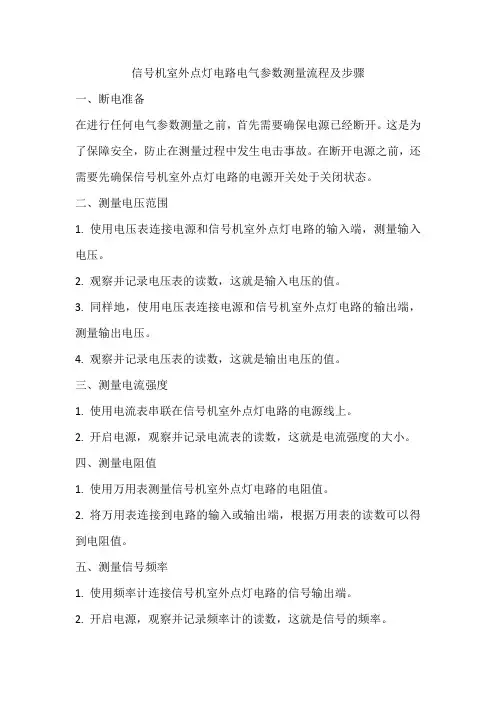

信号机室外点灯电路电气参数测量流程及步骤。
信号机室外点灯电路电气参数测量流程及步骤一、断电准备在进行任何电气参数测量之前,首先需要确保电源已经断开。
这是为了保障安全,防止在测量过程中发生电击事故。
在断开电源之前,还需要先确保信号机室外点灯电路的电源开关处于关闭状态。
二、测量电压范围1. 使用电压表连接电源和信号机室外点灯电路的输入端,测量输入电压。
2. 观察并记录电压表的读数,这就是输入电压的值。
3. 同样地,使用电压表连接电源和信号机室外点灯电路的输出端,测量输出电压。
4. 观察并记录电压表的读数,这就是输出电压的值。
三、测量电流强度1. 使用电流表串联在信号机室外点灯电路的电源线上。
2. 开启电源,观察并记录电流表的读数,这就是电流强度的大小。
四、测量电阻值1. 使用万用表测量信号机室外点灯电路的电阻值。
2. 将万用表连接到电路的输入或输出端,根据万用表的读数可以得到电阻值。
五、测量信号频率1. 使用频率计连接信号机室外点灯电路的信号输出端。
2. 开启电源,观察并记录频率计的读数,这就是信号的频率。
六、检查电源稳定性在上述步骤中,已经测量了输入和输出电压以及电流强度。
此时,可以通过这些数据来判断电源是否稳定。
如果电源波动较大,可能会影响信号机室外点灯电路的正常工作。
因此,需要采取措施来确保电源稳定性,例如使用稳压器等设备。
七、测试安全性在进行电气参数测量时,必须始终注意安全性。
首先,要确保所使用的测量设备是准确的,并且在正确的量程范围内进行测量。
其次,要确保电源已经断开时才进行维修或更换部件操作以防止触电事故发生。
此外还要定期检查电线绝缘层是否破损或有老化现象避免短路或触电事故发生。
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号点灯电路检测方法
信号点灯电路常见故障及其检测处理方法信号机是铁路信号设备的重要组成部分之一,在运输生产工作中,它起着指挥列车和车列运行的重要作用,在铁路运输系统中,它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。
随着铁路扩大内涵再生产的不断深入,铁路信号设备也在随其发生着巨大的变化。
根据地区发展和站场的实际情况,所设置的信号机类型也大不相同,因此,在控制信号机显示状态的点灯电路中所接入的条件也不相同。
用来提供不同的显示,以满足和适应不同地区的各种需要。
信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。
本论文中将主要介绍一种信号机点灯电路--进站信号机点灯电路。
一、信号点灯电路的安全措施信号点灯电路采用了双重系统,具有主灯丝断丝后,自动转换副丝的功能,又有较完善的故障自诊功能,点灯电路出现故障可以从控制台上的信号复示器点亮的状态以及电铃响铃报警得到发现。
另外,信号点灯电路要保证断线时灭灯,允许灯光灯要使信号显示降级使用。
如绿灯或黄灯灯灭要自动改点红灯。
禁止灯光灭灯时要禁止信号机再开放。
因此,在每一个信号灯泡上都串联一个灯丝继电器,用以监督灯泡的完整性。
由于禁止灯光信号和允许灯光不能同时点亮,因此,并非每一个灯泡都需要一个灯丝继电器,而是根据每架信号机同时能点亮几个灯泡,就设置几个灯丝继电器。
这样既能监督灯泡的完整性又能节省材料。
如果信号灯因混线点亮了平时不该点亮的灯光,将会给行车带来严重的危害,为此必须采取防护措施。
在信号点灯电路中采取了两种故障--安全方法。
一是位置法,另一种是双极折断法。
位置法是将控制条件加在电源负载(即灯泡、变压器)之间,双极折断法是将控制条件加在正、负电源上。
这样一处混电不能使灯光出现错误及升级显示。
即满足了故障--安全的要求,又为铁路的运输生产提供了有效的安全保障。
二、进站信号机的显示状态及接点作用进站信号机的显示有六种状态:即绿、绿黄、黄、双黄、红白、红。
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号机点灯电路
信号机点灯电路
准备工作:
移频表、兆欧表、安 全帽、安全带、信号 灯泡、5mm套筒、十 字螺丝刀、一字螺丝 刀、钳子、毛刷、 200扳手、开箱拐、 卷尺
信号机点灯电路
变压器一次:将移频表放在交直流档,将移频表的两个 表笔分别搭在点灯变压器I次使用端子上,测得的交流电 压。
信号机点灯电路
变压器二次:将移频表放在交直流档,将移频表的两 个表笔分别搭在点灯变压器II次侧主、共(副、共测 试时需将变压器转换按钮按下使副丝点亮)端子上, 测得的交流电压。
信号机点灯电路
6、作业人员接到室内、外防护员下道避车通知后,应立即 停止作业,下道避车;并将作业机具、材料移出线路,不 得侵限。两线间、道心内、碴肩及道床边坡上严禁放置机 具、材料。三人及以上按规定列队立岗接车。 7、列车经过时,必须执行“邻线来车、本线下道。 8、严格执行作业纪律“七严禁”中有关信号机的规定。 9、室内、外防护员不得擅离岗位,确因工作需要离开时, 应告知作业人员,禁止在此期间上道作业。
TXJ21-22—LBⅠ1-Ⅰ3—LXJ62-61—RD3—XJF220
信号机点灯电路
信号机点灯电路
正线接车显示一个黄色灯光,点灯公式: XJZ220—RD1—DJ5-6—LXJ41-42—ZXJ81-82—
TXJ21-23—LUXJ21-23—UBⅠ1-Ⅰ3—LXJ62-61— RD3—XJF220
信号机点灯原理
进站信号机
出站兼调 车信号机
调车信号机
信号机点灯电路
信号机点灯电路
进站信号机显示红色灯光,点灯公式: XJZ220—RD1—DJ5-6—LXJ41-43—HBⅠ1-Ⅰ3— LXJ63-61—RD3—XJF220
信号点灯电路及检测办法
1.控制台复示器闪光,且发生灯丝断丝报警,说明禁止信号点灯电路故障。对于进站或接车进路来说,虽然复示器闪光还包括1DJF因故掉下的因素,但此时不会发生断丝报警。先在分线盘处测试禁止信号的点灯电压,如果有交流,可断定故障的按在室外;如电压为0V或较小,可初步确定室内开路,在看组合侧面的保险,如果是好的,则故障点在室内,如果保险断,且换上保险又烧断,说明线路混线,还需再次区分室内外。在分线盘上拆下一根故障回路的电缆线,先测室内部分的回路电阻,如果有一定阻值,则室内混线;如果电阻为无穷大,则故障点在室外,再测室外回路环阻,若阻值小于信号点灯变压器一次侧电阻,说明故障出在电缆和一次侧线圈上,若阻值约等于一次侧电阻与电缆线路之和,说明故障出在点灯变压器二次侧的回路上,此时,对于带预告的进站信号机来说,如果烧的是XJF的保险,还要考虑预告黄灯回路混线的因素。BX-30变压器一次侧电阻为100Ω左右,电缆回路电阻为23.5Ω/cm。
(二)进站信号机红灯熄灭故障(电缆混线)
故障现象:在进站信号机关闭的情况下,进站信号机红灯突然熄灭
查找步骤:
1.用万用表AC250V档测量分线盘上该信号机F-H至F-HH端子间有AC220V电压否?F-H至F-HH端子间没有AC220V电压,说明可以排除室外开路故障。
3.用万用表AC250V档测量变压器箱内红灯变压器一次侧有交流220V电压否?红灯变压器一次侧有220V电压,可证明电源已送至变压器的一次侧,前续电路无故障。
4.将万用表调至AC25V档,测量变压器箱内红灯变压器二次有交流12V电压否?有交流12V电压,证明变压器无故障现象。
5.用万用表AC25V档,测量变压器箱内端子17、19间有交流12V否?有12V电压,证明由红灯变压器二次侧至变压器箱内端子17、19完好无故障。
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、2正线通过时,LXJ 、ZXJ 与TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 与ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 与LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的就是LB 绿灯与2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的就是HB 红灯电路与YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪与黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号机点灯电路
(2DJ↑、DJ↑)
一、进站信号机U闪电路
(2DJ↑→DJ↑)
7、黄闪和黄灯点灯电路 条件: LXJ ↑ 、ZXJ ↑ CTXJ ↑
强调: SNJ脉动。SNJ ↑时,1U亮; SNJ ↓ 时,1U不亮,实现了黄闪。
二、 出站兼调车 信号机点灯电路
DJ: 第一灯丝继电器 2DJ: 第二灯丝继电器
DZJ: 灯丝转换继电器
一、进站信号机 点灯电路
1、红灯点灯电路 条件:LXJ↓
一、进站信号机 点灯电路
2、绿灯点灯电路 条件: LXJ↑、ZXJ ↑ TXJ↑
一、进站信号机 点灯电路
3、黄灯点灯电路 条件: LXJ↑、ZXJ ↑ TXJ↓、LUXJ↓
一、进站信号机 点灯电路
4、双黄灯点灯电路 条件: LXJ↑、ZXJ ↓ TXJ↓
强调: 先接通2U灯电路,再接通U灯电路
(2DJ↑→DJ↑)
一、进站信号机 点灯电路
5、绿黄灯点灯电路 条件: LXJ↑、ZXJ ↑ LUXJ↑、 TXJ↓
强调: 先接通2U灯电路,再接通L灯电路
(2DJ↑→DJ↑)
一、进站信号机 点灯电路
6、引导信号点灯电路 条件: LXJ ↓、YXJ ↑
强调: YB灯和H灯电路同时接通
强调: 先接通2L灯电路,再接通L灯电路
(2DJ↑→DJ↑)
4、两个绿灯点灯电路 条件: LXJ ↑ 、ZXJ ↓
二、 出站兼调车 信号机点灯电路
5、月白灯点灯电路 条件: LXJ ↓ 、DXJ ↑
二、 出站兼调车 信号机点灯电路
三方向出站兼调车 信号机点灯电路 QFJ:
区间反方向继电器
三个方向: 正方向 反方向 东郊方向
二、 出站兼调车 信号机点灯电路
信号机点灯电路的故障处理详解
信号机点灯电路的故障处理详解一、故障处所的区分1、在分线盘用交流250V档位进行测试即可。
但应注意,允许信号发生故障时,必须在排列进路LXJ↑时才能测到电压值。
点双黄灯时,2个灯位在分线盘上都要分别测到,以便有目的地进行查找。
2、有220V点灯电压到分线盘上是室外故障,反之是室内故障。
二、室内、外断线故障处理方法1、在综合架设有点灯隔离变压器,变比1∶1,当某信号组合无XJZ、XJF输入时,DJ↓,控制台上复示器闪光,当本组合XJZ或XJF中断时,也是DJ↓,控制台上复示器闪光。
为此,在遇到控制台上复示器闪光的故障时,在处理过程中不能单只考虑到本组合无XJZ、XJF故障和室外红灯双断丝故障,还应查找综合架所设的点灯隔离变压器及保险和配线。
如果一台点灯隔离变压器的输出给多架信号机使用,在隔离变压器故障或初级保险RD烧断,则所管的几架信号机在控制台上同时闪红。
2、室内故障,首先在控制台上通过试验(看复示器)判断点灯电路故障后,并在分线盘上确认是室内故障。
还必须有目的地观察有关继电器的工作状态是否正常,如正常,再测试点灯电路进行查找;如某继电器该吸起时不吸起,则应查该继电器为何不吸,不能盲目去查点灯电路故障。
3、设有两个及两个以上方向的出站信号机,当进路表示器点灯电路故障时,根据电路设计分两种情况进行处理:(1)当主体信号不检查2DJ前接点条件时,开放信号后控制台上无任何故障反映,室外进路表示器灯不亮。
处理此故障时可改排另一方向发车进路,检查共用部分是否良好。
若能正常开放信号,再改排原进路,用交流250V档位在分线盘上区分室内、外后,再进行查找处理。
(2)当逆向进路表示器发生点灯电路故障时,2DJ↓,而主体信号检查了2DJ 前接点条件,致使主体信号恢复。
处理方法同(1)。
4、室外断线故障查找首先须确认分线盘至信号机箱盒端子上的点灯电源是否送到,而后再进行查找,方法简单,不多赘述。
三、施工后配线错误的迅速查找方法(以进站信号机为例)1、配线的规律:进站信号机的灯位排列顺序是U1、L、H、U2、YB,其室内分线盘至XB箱的8根电缆的使用也是按U1、L、H、U2、YB、LUH、HH、YBH的规律配线,即使用变压器XB箱端子板上的1—8号端子,五个变压器二次侧输出使用9—18号端子,即9#、10#是U1,11#、12#是L,……。
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------. 月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号机室外点灯电路电气参数测量流程及步骤。
信号机室外点灯电路电气参数测量流程及步骤。
信号机室外点灯电路电气参数测量是一个重要的工作,它能够确保信号机室外点灯的正常工作和安全运行。
下面是一份关于信号机室外点灯电路电气参数测量的流程及步骤。
第一步:准备工作在进行电气参数测量之前,需要进行一些准备工作。
首先,确认信号机室外点灯电路处于关闭状态,并断开主电源。
其次,准备好所需的测量仪器和工具,如万用表、电流表、电压表、电气参数测量仪等。
第二步:检查和清扫在开始测量之前,需要对信号机室外点灯电路进行检查和清扫。
检查电路是否存在短路、断路或其他故障情况。
清扫电路和测量点的周围环境,确保没有杂物或污垢影响测量结果。
第三步:测量电阻首先,使用万用表测量信号机室外点灯电路的电阻。
将测量仪表置于电阻测量档位,依次测量各个电阻器件的电阻值。
记录下每个电阻器件的电阻值,并与工程参数进行比对,检查是否符合要求。
第四步:测量电压接下来,使用电压表测量信号机室外点灯电路的电压。
将电压表的测量电压档位调至合适范围,依次测量各个电压测量点的电压。
记录下每个电压测量点的电压值,并与工程参数进行比对,检查是否符合要求。
第五步:测量电流然后,使用电流表测量信号机室外点灯电路的电流。
将电流表置于电流测量档位,依次测量电流测量点的电流值。
记录下每个电流测量点的电流值,并与工程参数进行比对,检查是否符合要求。
第六步:测量功率最后,使用电气参数测量仪等设备测量信号机室外点灯电路的功率以及其他相关参数。
根据实际情况选择合适的测量仪器,进行相应的测量和记录。
第七步:数据分析和处理将测量得到的数据进行分析和处理。
对于超出限定范围的数据,需要进行故障诊断和排除,并采取相应的维修措施。
同时,对于符合要求的数据,进行整理和归档,为日后的维护和管理提供参考。
第八步:报告编写最后,根据测量结果编写测量报告。
报告应包括详细的测量数据、测量结果分析、存在的问题和建议的解决方案等内容。
报告应具备清晰、准确、完整的特点,便于相关人员的查阅和理解。
信号机点灯电路
ZXJ↓→2DJ↑→2U灯 ZXJ↓→DJ↑→U灯
TXJ↓ 2DJ↑
LUXJ↓
⑤开放通过前一车场至下一车场停车的信号
LXJF↑ LXJ↑
ZXJ↑→2DJ↑→2U灯 ZXJ↑
4、电路原理
(1)进站信号机点灯电路
①平时关闭状态
LXJ↓→DJ↑→H灯
②开放正线通过信号
LXJ↑
ZXJ↑→DJ↑→L灯
TXJ↑
③开放正线接车信号
LXJ↑
ZXJ↑→DJ↑→U灯
TXJ↓
LUXJ↓
④开放侧线接车信号
LXJF↑ LXJ↑
ZXJ↓→2DJ↑→2L灯
LXJ↑
ZXJ↓→DJ↑→L灯
2DJ↑
⑤开放调车信号
LXJ↓
DXJ↑→DJ↑→B灯
⑦在DJ电路中接入2DJ前接点的作用:
当第二黄灯灭灯时,2DJ自动失磁落下,使第一黄灯或绿灯也跟着灭灯,以便用DJ的前接点断开LXJ电路,使LXJ失磁落下而自动改点红灯,而不会出现信号显示升级的危险。
(2)出站信号机点灯电路
①平时关闭状态
LXJ↓→DJ↑→H灯
DXJ↓
第五节 信号机点灯电路
1、作用:
是用来控制信号机的显示状态,直接向机务人员发出行车命令
2、断线防护措施:
在点亮每一个信号灯泡时均要串接一个灯丝继电器,用于监督灯泡的完整性
3、混线防护措施:
采用了位置法和双断法混线防护措施,这样在一处出现混线故障时能防止信号错误显示
②只有第一离去区段空闲时开放向主要线路发车信号
LXJ↑
ZXJ↑→DJ↑→U灯
信号点灯电路
信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.2正线通过时,LXJ 、ZXJ 和TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 和ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 和LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是LB 绿灯和2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的是HB 红灯电路和YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------.月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
信号点灯电路常见故障及其检测处理方法信号机是铁路信号设备的重要组成部分之一,在运输生产工作中,它起着指挥列车和车列运行的重要作用,在铁路运输系统中,它为提高区间和车站通过能力及编解效率提供了强有力的安全保障。
随着铁路扩大内涵再生产的不断深入,铁路信号设备也在随其发生着巨大的变化。
根据地区发展和站场的实际情况,所设置的信号机类型也大不相同,因此,在控制信号机显示状态的点灯电路中所接入的条件也不相同。
用来提供不同的显示,以满足和适应不同地区的各种需要。
信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。
本论文中将主要介绍一种信号机点灯电路--进站信号机点灯电路。
一、信号点灯电路的安全措施信号点灯电路采用了双重系统,具有主灯丝断丝后,自动转换副丝的功能,又有较完善的故障自诊功能,点灯电路出现故障可以从控制台上的信号复示器点亮的状态以及电铃响铃报警得到发现。
另外,信号点灯电路要保证断线时灭灯,允许灯光灯要使信号显示降级使用。
如绿灯或黄灯灯灭要自动改点红灯。
禁止灯光灭灯时要禁止信号机再开放。
因此,在每一个信号灯泡上都串联一个灯丝继电器,用以监督灯泡的完整性。
由于禁止灯光信号和允许灯光不能同时点亮,因此,并非每一个灯泡都需要一个灯丝继电器,而是根据每架信号机同时能点亮几个灯泡,就设置几个灯丝继电器。
这样既能监督灯泡的完整性又能节省材料。
如果信号灯因混线点亮了平时不该点亮的灯光,将会给行车带来严重的危害,为此必须采取防护措施。
在信号点灯电路中采取了两种故障--安全方法。
一是位置法,另一种是双极折断法。
位置法是将控制条件加在电源负载(即灯泡、变压器)之间,双极折断法是将控制条件加在正、负电源上。
这样一处混电不能使灯光出现错误及升级显示。
即满足了故障--安全的要求,又为铁路的运输生产提供了有效的安全保障。
二、进站信号机的显示状态及接点作用进站信号机的显示有六种状态:即绿、绿黄、黄、双黄、红白、红。
但是进站信号机只有黄、绿、红、黄、白五个灯位。
要组成这六种显示,用一个具有两种状态的元件灯是无法进行控制的。
因此要增设信号辅助继电器。
对允许灯光进行选择,来满足技术需要。
用具有两种状态的继电器控制六个信号显示得用五个继电器。
他们是列车信号继电器LXJ、正线继电器ZXJ、通过信号继电器TXJ、绿黄信号继电器LUXJ、引导信号继电器YXJ。
其中正线信号继电器ZXJ是用来区分黄灯与双黄灯显示的,即用ZXJ吸起反映开通的是正线,它落下反映开通的只能是站线。
当正线上的道岔均开通直向位置时,是ZXJ吸起,证明向正线接车给出黄灯显示。
当下线上的其中一个道岔在反向位置时,ZXJ落下,证明向侧线接车,给出双黄灯显示。
通过信号继电器TXJ灯是用来区分绿与黄(或绿黄)显示的。
即TXJ吸起反映输的是通过进路,它落下反映不是通过进路。
只有正线的接车进路排好并且该正线同方向的发车进路也排好时,TXJ吸起,证实经正线通过本站,给出绿灯显示。
引导信号继电器YXJ在办理引导接车时,使信号机给红白显示状态,提醒司机,以不超过规定的速度进站,并需准备随时停车。
三、进站信号机点灯电路的说明如图所示,进站信号机点灯电路中,黄、绿和红用一个灯丝继电器监督,叫做第一灯丝继电器,而第二个黄灯与引导白灯用一个继电器监督,叫做第二灯丝继电器,平时进站信号机点红灯。
点灯变压器HB有输出,初级线圈电流大,所以与初级线圈串联在一起的灯丝继电器在吸起状态,表示灯泡完好。
当红灯灭灯时,灯丝继电器将因红灯HB二次侧开路,一次侧电流大大减少而失磁落下,并用其落下接点,使控制台相应的信号复示器闪红光。
凡是同时点两个允许灯光时,在灯光电路中都接在第二个灯丝继电器2DJ前接点。
接入2DJ前接点的目的:当第二个黄灯灭灯时,使绿灯或第一个黄灯也必须跟着灭灯,以便用第一个灯丝继电器的前接点断开列车信号继电器LXJ电路,使信号自动改点红灯。
在信号开放时,在LXJ励磁吸起后,一方面用它的第四组和第六组后接点切断红灯变压器初级线圈,使红灯灭灯;另一方面通过它的第四组和第六组前接点把点灯电源接向允许灯光电路,使允许灯光点亮,至于点哪个灯光,取决于建立什么性质的进路:1.在建立通过进路时,ZXJ和TXJ都励磁吸起,所以接通绿灯LB电路,使绿灯点亮;2.在建立通过第一个车场而在下一个车场停车的接车进路时,由于ZXJ和LUXJ励磁吸起,TXJ落下,接通LB和2UB电路,使绿灯和第二个黄灯同时点灯;3.在建立正线停车的接车进路时,由于ZXJ励磁吸起而LUXJ和TXJ都落下,所以接通的提黄灯变压器UB电路,使第一个黄灯点亮;4.在建立向站线接车时,ZXJ、LUXJ和TXJ都落下,这时接通的是黄灯变压器UB和2UB电路,使第一个黄灯和第二个黄灯同时点亮;5.引导接车时,由于LXJ落下,而引导信号继电器YXJ励磁吸起,这时接通红灯变压器HB 和引导白灯变压器YBB电路,红灯和月白灯同时点亮。
(注:在引导白灯变压器电路中接有LXJ第六组后接点和LXJF第七组后接点,这样就不会出现绿灯或黄灯与月白灯同时点亮的乱显示。
)四、信号点灯电路室外故障的查找步骤信号点灯电路出现故障要在室内分线盘区分室内外故障,具体方法步骤如下:第一步:先看复示器点灯状态是否点亮,便能判断出是允许灯光点灯电路故障还是禁止灯光点灯电路故障;第二步:看灯丝报警状态若不报警,则故障可能在:1.报警电路故障;2.灯丝主副丝相混;3.主丝断后,灯丝转换继电器残磁吸起。
若报警,则可断定为点灯电路故障;第三步:在排除报警电路故障时,则要在分线盘进行测量,这一步的主要目的在于区分室内、外的故障范围。
若分线盘相应端子无电压,则故障在室内,用步进电压法测量点灯电路中相应有关继电器的接点(在查找此故障时要注意通过点灯变压器出现电压的环线现象),以确定故障点。
当确认为室外故障时,应按下列步骤继续进行查找:1.信号机处电缆盒端子电压,此步骤用于区分是电缆故障还是信号机内部故障;2.变压器测试状态,包括变压器的一次侧、二次侧电压是否正常,用于区分是变压器线圈开路故障还是灯泡插接不良后主副丝双断及配线断等;3.灯端电压测试,以确定最后的故障点。
五、信号点灯电路的故障分类信号点灯电路按故障性质分为混线故障、断线故障。
信号点灯电路按故障位置分为室内故障、室外故障,其中室内故障包括点灯电路接点断线故障、配线断线故障及信号复示器点灯电路故障,室外故障包括电缆断、混线故障、信号机内部故障及灯泡故障。
按信号点灯状态可分为:信号机灭灯故障、禁止灯光与允许灯光同时点亮故障、允许灯光不亮故障、点副丝故障、主副丝同时点亮故障。
六、结合信号点灯状态及查找步骤,对进站信号机点灯电路故障的分析处理及检测方法进行具体说明(一)分析处理1.控制台复示器闪光,且发生灯丝断丝报警,说明禁止信号点灯电路故障。
对于进站或接车进路来说,虽然复示器闪光还包括1DJF因故掉下的因素,但此时不会发生断丝报警。
先在分线盘处测试禁止信号的点灯电压,如果有交流,可断定故障的按在室外;如电压为0V 或较小,可初步确定室内开路,在看组合侧面的保险,如果是好的,则故障点在室内,如果保险断,且换上保险又烧断,说明线路混线,还需再次区分室内外。
在分线盘上拆下一根故障回路的电缆线,先测室内部分的回路电阻,如果有一定阻值,则室内混线;如果电阻为无穷大,则故障点在室外,再测室外回路环阻,若阻值小于信号点灯变压器一次侧电阻,说明故障出在电缆和一次侧线圈上,若阻值约等于一次侧电阻与电缆线路之和,说明故障出在点灯变压器二次侧的回路上,此时,对于带预告的进站信号机来说,如果烧的是XJF的保险,还要考虑预告黄灯回路混线的因素。
BX-30变压器一次侧电阻为100Ω左右,电缆回路电阻为23.5Ω/cm。
2.信号开放后自动关闭,复示器一直闪光,说明允许灯光点灯电路混线。
可运用禁止信号混线时的查找办法区分室内外。
此时,如主体信号机设有预告或复示信号时,且烧的是XJF 保险,还要考虑预告绿灯或复示信号点灯电路混线的因素。
3.信号开放后,复示器闪几下光而关闭,说明允许灯光点灯电路故障。
如开放的允许信号同时点亮两个灯,先要区分哪个灯位故障,然后,在分线盘上测故障灯位的环阻若阻值为无穷大或大于点灯变压器一次侧电阻,则室外故障;如环阻值正常(一次侧电阻加上线路电阻),说明不是室内开路就是室外点灯变压器二次侧回路故障,需在作以区分。
将将万用表调至交流250伏档,将表笔接在故障回路的端子上,同时联系操纵人员重复开放一次,瞬间测到电压,室外故障;无电压或较小,室内故障。
为了方便起见,平时制作一套模拟灯泡试验装置,即准备一台BX-30变压器和一套信号点灯用的灯泡、灯座。
然后将做点亮灯主丝的两个端子分别引出一根线接在变压器的次极上,再从变压器的初极上引出两根线,分别焊上鱼尾夹。
发生故障后,将两个鱼尾夹接在故障回路上,灯泡能点亮或开放信号时能点亮,室外故障;反之,室内故障。
(二)检测方法1.信号机灭灯(此故障为现场最常见的故障)用万用表AC250V档测量分线盘相应端子的交流电压,若开路电压为220V,再测试信号机处电缆端子,若无电压,则断定电缆故障,若有电压,为220V,则测试变压器一次侧电压,根据在变压器的测试情况可判断出四种故障点:a.变压器一次侧无电压,则电缆端子与变压器相连的配线断;b.变压器一次侧为220V,二次侧为0V,则变压器一次侧或二次侧开路;c.变压器一次侧、二次侧均为正常值,而灯端无电压,则主、副丝共用回线断;d.变压器一次侧、二次侧电压均为正常值,而灯端有电压且为正常值,则可断定为灯泡插接不良或主、副丝双断的故障。
2.禁止灯光与允许灯光同时点亮很明显,只有当设备发生混线故障时,才有可能出现禁止灯光与允许灯光同时点亮的故障现象。
但光判断是混线故障还不够,还需再进一步确认电缆混线,还是信号机内部混线。
处理此类故障最好的方法是在信号机处断开允许灯光的控制电缆。
若允许灯光熄灭,证明电缆混线(此处需要说明的是列车信号只有双混时,才有可能出现这种现象);若允许灯光不灭,则变压器二次侧至灯端配线混线(此处也只有双混时才有可能)。
3.允许灯光不亮信号开放自动关闭,在分线盘处为开路故障,变压器一次侧电阻为100Ω左右,则允许灯光控制线或回线电缆开路,但分线盘处变压器一次侧开路则变压器一次侧线圈开路故障。
4.主、副丝同时点亮,且灯丝报警,则故障发生在灯丝转换继电器接点卡阻;主、副灯丝同时点亮,且灯丝不报警故障发生在灯泡主、副丝相混。
七、举例说明信号点灯电路故障的查找方法(一)故障现象:进站信号机在关闭情况下,进站信号红灯突然熄灭。
查找步骤:1.用万用表AC250V档,测量分线盘上该信号机F-H(分线盘上红灯去线)至F-HH(分线盘红灯回线)端子间有AC220V电压否?有交流220V电压,说明信号电源已送出,是室外开路故障。
