路由器实验1 路由器基本配置
第1章路由器基本配置
Router>telnet 222.203.11.2 //通过IP地址连接
ping:用于测试网络是否处于连通状态。在
用户或特权模式下都可以使用。
Router>ping 222.203.11.2
traceroute :从源到目的地所有路由器，是一个用来查询数据
流向的理想工具。如果路径中任何一台路由器不可达，则显示三 个星号***来取代路由器名。可以在用户或特权模式下使用该命令 。
3
配置方式 1. 使用控制(Consle)端口配置
第二步：在Windows XP/2000中，【开始】【所有程序】 【附件】【通迅】【超级终端】。
第三步：点击【超级终端】后弹出“连接描述”窗口。在 “名称（N）:”栏下的框内键入新的连接名，例如 “switch”，点击【确定】。 第三步：弹出“连接到”窗口。在“连接使用（N）:”一栏 的下拉框中选择所连接上的端口。即由Console线所连接到 笔记本电脑的异步传输口COM1或COM2，本次连接 Console连接的是COM1口，所以选中“COM1”选项，点 击【确定】。
索引
1.1 路由器内部构造 1.2 初识路由表 1.3 路径的确定与交换功能 1.4 CLI 配置和编址 1.5 路由器基本配置
实验课程部分
1
1.4.1 执行最基本的编址方案
在设计新网络或规划现有网络时，请将网络记录下来。至少要绘制一 幅指示物理连接的拓扑图，以及一张列出以下信息的地址表： 设备名称
4
第五步：弹出“COM1属性”窗口，如图所示。设置窗口中每一栏的端口参 数。 “每秒位数（B）：”即传输速率设为9600； “数据位（D）：”为8位； “奇偶校验（P）：”选择“无”； “停止位（S）：”为1位；“ 数据流控制（F）：”选择“硬件”。设置完成后点击【确定】。
路由器基本配置及IPv4静态路由器实验
路由器基本配置及IPv4静态路由器实验实验名称路由器基本配置及IPv4静态路由器实验目的1认识Packet Tracer的操作界面2熟练掌握软件的使用方法，能对路由器实现基本的配置3熟练掌握IPv4静态路由器的概念及配置方法实验环境Packet Tracer实验者信工19-1刘如燕路由器基本配置及IPv4静态路由器1.实验过程路由器的基本配置：1.初始化2.配置控制台基本信息3.配置远程登陆信息4.配置特权密码及加密5.配置接口信息6.保存配置7.验证路由器版本信息8.查看路由器当前配置信息9.查看路由器启动配置文件10.查看接口信息11.查看串行接口信息12.查看接口三层信息13.查看所有三层接口简要信息14.过滤——Section15.过滤——Include16.过滤——Exclude17.过滤——Begin18.验证SSH功能IPv4静态路由器：1.配置路由器2.查看路由表3.连通性测试4.修改静态路由配置5.查看路由表中静态路由条目6.验证连通性2.实验结果及分析第一部分第二部分连通性Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 63/72/78 ms3.存在的问题及解决方法开始时对操作过程并不了解，只是跟着老师提供的材料练习但还是有不会的操作的地方，但询问同学观看同学操作就解决问题并掌握了。
4.实验总结通过本次实验我认识了Packet Tracer的操作界面并且熟练掌握了软件的使用方法，能对路由器实现基本的配置，并掌握IPv4静态路由器的概念及配置方法。
实验一 路由交换基础
实验一路由交换基础一实验目的1）掌握ensp实验平台安装方法2）利用ensp实验平台完成路由器和交换机的基本配置二实验要求1）完成实验指导书中全部实验内容，记录实验结果；2）写出实验报告。
报告要求：有实验目的、实验内容、实验步骤、实验结果和实验结论。
实验结论中应对实验结果给出合理的分析。
三实验环境1）硬件pc机2）网络环境3）操作系统：windows平台4）相关软件：VirtualBox、Wireshark、ensp四实验步骤与内容4.1 环境安装4.1.1安装virtual box图1 Virtual Box使用默认安装virtualbox即可。
中间会提示安装驱动。
图2 安装驱动4.1.2安装WireShark使用默认选项安装Wireshark。
图3 Wireshark中间会提示安装WinPCap，按默认安装即可。
也可以使用npcap代替WinPCap。
Npcap是基于winpcap开发的，其优势在于可以方便的过滤localhost上的数据包。
而winpcap目前还不支持过滤localhost包。
如果安装npcap，则不要安装winpcap或者卸载掉winpcap。
图4 安装npcap4.1.3安装ensp图5 解压安装ensp首先解压《eNSP V100R002C00B510 Setup.zip》，得到《eNSP V100R002C00B510 Setup.exe》文件后进行安装。
安装过程全部使用默认设置即可。
图6 运行ensp4.2运行ensp启动ensp后会有防火墙提示，一定要允许访问，否则ensp无法正常工作。
图7 允许访问网络4.2.1测试路由从左下拖动一个路由器图标到右侧就创建了一个新的实验拓扑。
图8 创建拓扑通过鼠标右键启动设备。
图9 右键启动设备图10 设备启动时的防火墙提示启动后双击路由器图标，可以看到启动过程。
图11 路由器启动过程4.2.2 安装ce6800添加一个CE6800设备到拓扑中。

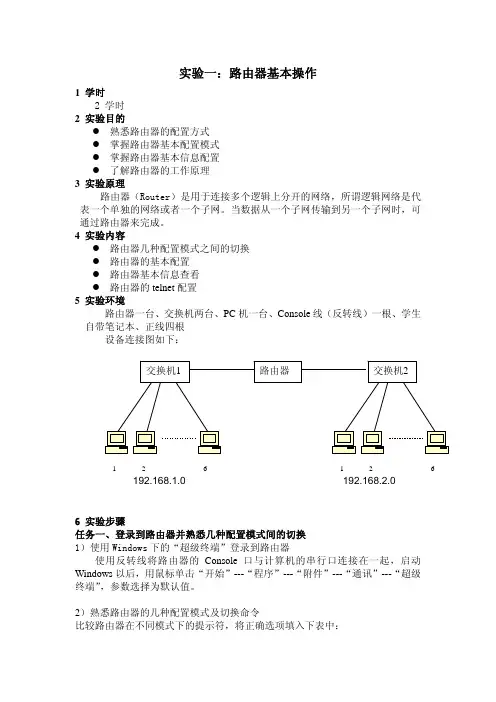

实验一路由器基本操作
实验一：路由器基本操作1 学时2 学时2 实验目的● 熟悉路由器的配置方式● 掌握路由器基本配置模式● 掌握路由器基本信息配置● 了解路由器的工作原理3 实验原理路由器（Router）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
4 实验内容● 路由器几种配置模式之间的切换● 路由器的基本配置● 路由器基本信息查看● 路由器的telnet 配置5 实验环境路由器一台、交换机两台、PC 机一台、Console 线（反转线）一根、学生自带笔记本、正线四根设备连接图如下：6 实验步骤任务一、登录到路由器并熟悉几种配置模式间的切换1）使用Windows 下的“超级终端”登录到路由器使用反转线将路由器的Console 口与计算机的串行口连接在一起，启动Windows 以后，用鼠标单击“开始”---“程序”---“附件”---“通讯”---“超级终端”，参数选择为默认值。
2）熟悉路由器的几种配置模式及切换命令比较路由器在不同模式下的提示符，将正确选项填入下表中：1 262 16192.168.1.0 192.168.2.0模式种类 提示符用户模式特权模式全局配置模式接口配置模式任务二、用路由器互连两个网络1）按照设备连接图搭建网络2）配置路由器Router>enableRouter#config tRouter（config）#interface f0/0 (or 0/1 1/0 1/1)Router（config－if）#ip add 192.168.1.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#interface f0/1 (or 1/0 1/1)Router（config－if）#ip add 192.168.2.1 255.255.255.0Router（config－if）# no shut (激活路由器以太网口)Router（config－if）#endRouter#sh run（查看配置是否成功）3）主机配置第一组的网段为192.168.1.0，网关为192.168.1.1,交换机连接在路由器的第一个以太口（192.168.1.1）第二组的网段为192.168.2.0, 网关为192.168.2.1，交换机连接在路由器的第二个以太口（192.168.2.1）4）验证网络是否连通从网段为192.168.1.0的某台终端ping网段192.168.2.0的终端，是否ping 通？（ping通说明网络互连成功）7 实验报告要求1）填写任务一2)中的表格2）画出任务二的设备拓扑图、写出路由器、PC机的配置步骤3）结合所学理论知识写出实验结论及分析。
电大计算机组网技术 形考1 实训2 路由器的基本配置与管理
电大计算机组网技术形考1 实训2 路由器的基本配置与管理背景本文档旨在提供有关电大计算机组网技术形考1实训2中路由器的基本配置与管理的详细信息和指导。
路由器是用于连接不同网络和传输数据的重要网络设备。
良好的基本配置和管理是确保路由器正常工作和网络有效运行的关键。
路由器基本配置步骤1: 连接到路由器首先，使用适当的网线将计算机连接到路由器的以太网端口。
确保连接稳定。
步骤2: 访问路由器设置界面打开计算机上的网络浏览器，并输入默认的IP地址（通常为192.168.1.1）以访问路由器的设置界面。
输入用户名和密码进行身份验证。
步骤3: 基本系统设置在路由器设置界面中，找到并点击"System"或"System Settings"选项。
在此部分，您可以更改路由器的主机名、时区和日期等设置。
步骤4: 网络设置在路由器设置界面中，找到并点击"Network"或"Network Settings"选项。
在此部分，您可以配置路由器的IP地址、子网掩码、默认网关等网络相关设置。
步骤5: 网络连接设置根据您的网络类型，选择适当的连接类型，例如ADSL、动态IP或静态IP。
根据提供的网络信息，填写相关设置并保存更改。
步骤6: 无线网络设置如果您的路由器支持无线网络连接，您可以在路由器设置界面中找到并点击"WLAN"或"Wireless"选项。
在此部分，您可以配置无线网络名称（SSID）、加密设置和访问密码等。
步骤7: 管理密码设置为了保护路由器的安全，建议您更改路由器的管理密码。
在路由器设置界面中，找到并点击"Administration"或"Management"选项。
在此部分，您可以更改路由器的登录密码。
路由器基本管理路由器登录在计算机上打开网络浏览器，输入路由器的IP地址，并使用您设置的管理密码登录到路由器设置界面。

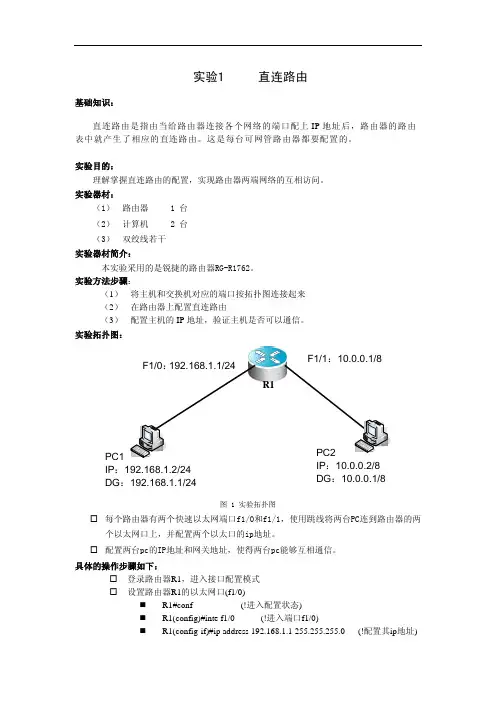

实验1 直连路由实验
实验1 直连路由基础知识：直连路由是指由当给路由器连接各个网络的端口配上IP 地址后，路由器的路由表中就产生了相应的直连路由。
这是每台可网管路由器都要配置的。
实验目的：理解掌握直连路由的配置，实现路由器两端网络的互相访问。
实验器材：（1） 路由器 1 台 （2） 计算机 2 台 （3） 双绞线若干 实验器材简介：本实验采用的是锐捷的路由器RG-R1762。
实验方法步骤：（1） 将主机和交换机对应的端口按拓扑图连接起来 （2） 在路由器上配置直连路由（3） 配置主机的IP 地址，验证主机是否可以通信。
实验拓扑图：图 1 实验拓扑图☐ 每个路由器有两个快速以太网端口f1/0和f1/1，使用跳线将两台PC连到路由器的两个以太网口上，并配置两个以太口的ip地址。
☐ 配置两台pc的IP地址和网关地址，使得两台pc能够互相通信。
具体的操作步骤如下：☐ 登录路由器R1，进入接口配置模式 ☐ 设置路由器R1的以太网口(f1/0)⏹ R1#conf (!进入配置状态) ⏹ R1(config)#inte f1/0 (!进入端口f1/0) ⏹ R1(config-if)#ip address 192.168.1.1 255.255.255.0 (!配置其ip 地址)R1PC1IP ：192.168.1.2/24 DG ：192.168.1.1/24IP ：10.0.0.2/8 DG ：10.0.0.1/8⏹R1(config-if)#no shutdown (!打开这个端口)⏹R1(config-if)#exit (!退出端口配置模式)⏹R1(config)#exit (!退出全局配置模式)☐同样的方法设置路由器R1的局域网口(f1/1)⏹R1#conf (!进入配置状态)⏹R1(config)#inte f1/1 (!进入端口f1/0)⏹R1(config-if)#ip address 10.0.0.1 255.0.0.0 (!配置其ip地址)⏹R1(config-if)#no shutdown (!打开这个端口)⏹R1(config-if)#exit (!退出端口配置模式)☐R1(config)#exit (!退出全局配置模式)☐查看路由表⏹R1#show ip route⏹若看到路由表中生成了到RI两边网络（192.168.1.0和10.0.0.0）的路径，则直连路由配好。
实训1-路由器连接与配置
实训1-路由器连接与配置路由器连接与配置是计算机网络中的重要环节之一，下面将介绍实训1中的具体操作步骤。
1. 准备工作在开始路由器连接与配置之前，需要做以下准备工作：- 确保已正确接通电源，并连接好所需的网络线缆。
- 确定路由器的默认管理IP地址和登录用户名、密码，以便后续配置使用。
2. 连接路由器按照以下步骤连接路由器：1. 将一端的网络线缆连接到路由器的WAN口（宽带接口）。
2. 将另一端的网络线缆连接到宽带提供商提供的设备（如光猫）的LAN口（局域网接口）。
3. 配置路由器按照以下步骤配置路由器：1. 打开一个浏览器，输入路由器的默认管理IP地址，并按回车键进入登录页面。
2. 输入正确的登录用户名和密码，点击登录按钮进行登录。
3. 进入路由器的管理界面后，根据需要进行相应的配置操作，如修改网络名称（SSID）、设置无线密码、配置端口转发、配置静态IP等。
根据实际情况，参考路由器的说明文档进行操作。
4. 配置完成后，点击保存或应用按钮，使配置生效。
5. 测试网络连接是否正常，确保能够访问互联网。
注意事项在进行路由器连接与配置时，应注意以下事项：- 确认网络线缆连接正确，避免插错接口。
- 输入正确的路由器管理IP地址、用户名和密码，以免登录失败。
- 在进行配置操作时，确认每一步的配置信息准确无误。
- 路由器连接与配置过程中，务必遵循网络安全规范，设置复杂的密码，并定期更新路由器固件等。
以上就是实训1-路由器连接与配置的操作步骤和注意事项。
通过正确进行路由器连接与配置，可以保证网络的正常运行和安全性。
如果在操作中遇到问题，需要仔细阅读路由器的说明文档或咨询相关技术支持人员。
实验1：RIPv1基本配置
RIP动态路由协议动态路由协议包括距离向量路由协议和链路状态路由协议。
RIP（Routing Information Protocol，路由信息协议）是使用最广泛的距离微向量路由协议。
RIP是为小型网络环境设计的，国为这类协议是路由学习及路由更新将产生较大的流量，占用过多的带宽。
4.1RIP概述RIP是由Xerox在２０世纪７０年代开发的，最初定义在RFC1058中。
RIP用两种数据包传输更新：更新和请求，每个有RIP功能的路由器在默认情况下，每隔30 s利用UDP520端口向与它直连的网络邻居广播(RIPv1)或组播(RIPv2)路由更新。
因此，路由器不知道网络的全局情况，如果路由更新在网络上传播慢，将会导致网络收敛慢，造成路由环路。
为了避免路由环路，RIP采用水平分割、毒性逆转、定义最大跳数、闪式更新和抵制计时５个机制来避免路由环路。
RIP协议分为版本1和片版本2 。
不论是版本1还是版本2，都具备下面的特征：①是距离向量路由协议；②使用跳数（Hop Count）作为度量值；③默认路由更新周期为130 s；④管理距离（AD）为120；⑤支持触发更新；⑥最大跳数为150跳；⑦支持等价路径，默认4条，最大6条；⑧使用UDP520端口进行路由更新。
而RIPv1和RIPv2的区别如表4-1所示。
表4-1 RIPv1和RIPv2的区别RIPv1 RIPv2在路由更新的过程中不携带子网信息在路由更新的过程中携带子网信息不提供认证提供明文和MD5认证不支持VLSM和CIDR 支持VLSM和CIDR采用广播更新采用组播（222.0.0.9）更新有类别（Classful）路由协议无类别（Classless）路由协议4.2 RIPv14.2.1 实验1：RIPv1基本配置1.实验目的通过本实验可以掌握：①在路由器上启动RIPv1路由进程；②启用参与路由协议的接口，并且通告网络；③理解路由表的含义；④查看和调试RIPv1路由协议相关信息。
实训1-路由器访问与配置
实训1-路由器访问与配置实训 1 路由器访问与配置在当今数字化的时代，网络已经成为我们生活和工作中不可或缺的一部分。
而路由器作为构建网络的关键设备，其正确的访问与配置对于保障网络的稳定和高效运行至关重要。
接下来，就让我们一起深入了解路由器访问与配置的相关知识和操作步骤。
首先，我们来谈谈为什么要进行路由器的访问与配置。
简单来说，路由器就像是网络世界中的交通指挥员，它负责将数据从一个地方准确无误地发送到另一个地方。
通过合理的配置，我们可以实现诸如优化网络速度、增强网络安全性、实现多设备共享网络等功能。
如果路由器的配置不当，可能会导致网络连接不稳定、速度慢，甚至存在安全隐患，让不法分子有可乘之机。
那么，如何访问路由器呢？通常，我们可以通过以下两种主要方式来实现。
第一种是通过有线连接。
将计算机与路由器使用网线连接起来，确保连接牢固。
然后，打开计算机的浏览器，在地址栏中输入路由器的默认 IP 地址。
常见的路由器 IP 地址有 19216801 或者 19216811 。
输入后，按下回车键，就会弹出一个登录窗口。
第二种是通过无线连接。
在计算机或移动设备的无线网络列表中，找到与路由器对应的无线网络名称（SSID），并连接上。
连接成功后，同样在浏览器中输入路由器的默认 IP 地址进行登录。
在登录窗口中，我们需要输入用户名和密码。
这些默认的用户名和密码通常可以在路由器的说明书中找到。
如果您之前更改过登录信息但忘记了，可能需要将路由器恢复到出厂设置，但请注意，这样做会清除您之前所做的所有配置。
成功登录到路由器的管理界面后，我们就可以开始进行配置了。
配置的选项通常包括无线网络设置、有线网络设置、安全设置、端口转发等。
无线网络设置是我们经常需要关注的部分。
在这里，我们可以更改无线网络的名称（SSID），让它更容易识别。
同时，还可以设置无线网络的密码，以防止未经授权的用户连接到您的网络。
密码的强度很重要，建议使用包含字母、数字和特殊字符的组合，并且定期更换密码，以提高网络的安全性。
实训1-路由器访问与配置
实训1-路由器访问与配置
实训1-路由器访问与配置
1、简介
本实训旨在帮助使用者了解如何访问和配置路由器。
本文档将详细介绍以下内容：
1.1 路由器的基本概念
1.2 路由器的工作原理
1.3 路由器的访问方法
1.4 路由器的配置方法
2、路由器的基本概念
2.1 什么是路由器？
2.2 路由器的作用
2.3 路由器的组成部分
2.4 路由器的分类
3、路由器的工作原理
3.1 数据包转发原理
3.2 路由表的建立与更新
3.3 路由器的转发过程
3.4 路由器的广播与多播处理
4、路由器的访问方法
4.1 串口访问
4.2 网络访问
4.3 无线访问
5、路由器的配置方法
5.1 初始化路由器
5.2 连接路由器
5.3 登录路由器
5.4 路由器的基本配置
5.5 路由器的高级配置
5.6 路由器的安全配置
5.7 路由器的故障排除与维护
1、本文档涉及附件：
附件1：路由器配置示例文件
附件2：路由器配置文件备份工具
2、本文所涉及的法律名词及注释：
2.1 路由器：一种用于将数据包从一个网络转发到另一个网络的设备。
2.2 数据包：网络输的数据单元。
2.3 路由表：用于存储路由器转发数据包时的路由信息。
2.4 初始化：将路由器恢复到出厂默认设置的过程。
2.5 登录：通过输入用户名和密码访问路由器的过程。
2.6 高级配置：对路由器进行更详细设置的操作。
2.7 故障排除：通过分析和解决网络故障来恢复路由器的正常工作。
实训1-路由器访问与配置
实训1-路由器访问与配置实训1-路由器访问与配置1·实训目的本实训旨在让学员掌握路由器的访问和配置方法，以及常见的路由器配置指令和相关概念。
2·实训背景在计算机网络中，路由器是连接不同局域网之间的设备，通过路由器可以实现不同局域网之间的通信。
为了使用路由器，需要了解如何访问和对其进行配置。
3·路由器访问方法3·1 通过网页访问路由器3·1·1 在浏览器中输入路由器的默认管理IP地质（通常是192·168·1·1或192·168·0·1）3·1·2 输入默认的用户名和密码（通常是admin/admin或_admin/admin）3·2 通过Telnet访问路由器3·2·1 在命令提示符或终端中输入telnet IP地质并回车3·2·2 输入用户名和密码进行认证（认证方式根据路由器型号而有所不同）4·路由器基本配置4·1 修改路由器登录密码4·2 设置路由器的管理IP地质和子网掩码4·3 配置路由器的无线网络4·4 开启路由器的防火墙功能5·路由器高级配置5·1 配置端口转发5·2 配置动态主机配置协议（DHCP）5·3 设置网络地质转换（NAT）5·4 配置虚拟专用网络（VPN）5·5 开启路由器的日志功能6·路由器故障排除6·1 检查物理连接是否正常6·2 检查路由器的状态和配置6·3 重启路由器6·4 恢复出厂设置附件：本文档不涉及任何附件。
法律名词及注释：1·IP地质：互联网协议地质的缩写，用于标识和定位计算机网络中的设备。
2·子网掩码：用于将IP地质划分为网络部分和主机部分，以确定网络中的主机数量。
路由器实验报告1汇总
路由器实验报告1汇总为了更好地理解和掌握路由器的工作原理，我们进行了一系列的实验。
本文将对实验内容进行汇总和总结，并提供详细的实验结果和分析。
一、实验概述在本次实验中，我们使用了一台路由器设备，并进行了以下几个方面的实验内容：路由器的基本设置与配置、网络的互连与通信、路由协议的配置与调整、网络故障排除与处理等。
二、实验内容2.1 路由器的基本设置与配置在第一个实验中，我们首先了解了路由器的基本概念和工作原理。
然后，通过对路由器设备的设置和配置，我们成功建立了基本的网络连接，并进行了相关的网络测试。
2.2 网络的互连与通信在第二个实验中，我们深入探讨了网络的互连与通信。
通过配置路由器的接口和地址，我们实现了多个网络之间的互通，并进行了网络通信的测试和分析。
2.3 路由协议的配置与调整在第三个实验中，我们学习了常见的路由协议，并在路由器上进行了相应的配置和调整。
通过对路由协议的学习和实践，我们成功实现了网络的自动路由选择和优化。
2.4 网络故障排除与处理在第四个实验中，我们面对了一系列网络故障，并通过对路由器的故障排除和处理，成功恢复了网络的正常运行。
这个实验对于我们理解网络故障排除的流程和方法具有重要的意义。
三、实验结果与分析3.1 路由器的基本设置与配置在这个实验中，我们根据由实验指导书给出的教程，成功地完成了路由器的基本设置和配置。
通过对网络的测试和监控，我们发现路由器能够正常工作，并实现了网络间的通信。
3.2 网络的互连与通信通过对路由器接口和地址的配置，我们成功实现了多个网络之间的互通。
通过网络通信的测试，我们发现数据能够正常传输，并且延迟较低，网络的吞吐量也较高。
3.3 路由协议的配置与调整在这个实验中，我们学习并实践了常见的路由协议，包括静态路由和动态路由。
通过对路由器的配置和调整，我们成功实现了网络的自动路由选择，并提高了整个网络的性能和稳定性。
3.4 网络故障排除与处理在面对网络故障时，我们采取了一系列的排除和处理措施。
实验一 交换机路由器的基本配置
实验一交换机路由器的基本配置一、实验目的●掌握以太网交换机和路由器的概念●完成交换机和路由器的基本配置●掌握交换机和路由器各种视图下的常用命令二、以太网交换机和路由器配置视图（复习）各命令行视图是针对不同的配置要求实现的，它们之间有联系又有区别，比如，与以及网交换机建立连接即进入用户视图，它只完成查看运动状态和统计信息简单功能，1.用户视图交换机开机直接进入用户视图，此时交换机在超级终端中的标识符为：〈Quidway〉。
在该视图下我们可以查询交换机的一些基础信息，如版本号。
2.系统视图在用户视图下输入system-view命令后回车，即进入系统视图。
在此视图下交换机的标识符为：[Quidway]。
在用户视图下只能进行最简单的查询和测试，而在系统视图下我们可以进一步的查看交换机的配置信息和调试信息以及进入具体的配置视图进行参数配置等等。
3.以太网端口视图在系统视图下输入interface命令即可进入以太网端口视图，在该视图下交换机的标识符为：[Quidway-Ethernet 1/0/1]，该视图下主要进行端口参数的配置。
4.VLAN配置视图在系统下输入vlan vlan-number即可进入VLAN配置视图，在该配置视图下交换机的标识符为[quidway-VLAN1]，在该视图下主要完成VALN的属性配置。
5.VTY用户界面视图在系统视图下键入命令user-interface VTY number即可进入VTY用户界面视图，此时交换机标识符变为：[Quidway-ui-vty0]。
在该视图下可以配置登录用户的验证参数等信息。
进行配置时，需要注意配置参数视图的变化，特定的命令只能在特定的配置视图下执行，否则交换机会提示用户输入的是错误的命令或者没有该命令。
显示当前配置状态命令:display current-configuration该命令用来显示当前交换机的配置信息。
四、实验内容1．使用console 口搭建配置环境； 2．通过Telnet 搭建配置环境； 3．熟悉交换机各种视图；4．交换机和路由器的基本命令熟悉实验。
计算机网络实验1-路由器基本配置
《计算机网络》实验一项目名称路由器基本配置操作和静态/缺省路由配置时间(分钟)90学号姓名项目目标1.通过对路由器设备的认识，了解其配置方法、配置模式和基本配置命令；2.获得路由器静态路由、缺省路由配置的方法。
【实验环境】1.Windows 7；2.Cisco Packet Tracer软件。
【实验要求】1.认识路由器的配置方式；2.按照给出的参考拓扑结构图构建逻辑拓扑结构图；3.按照给出的配置参数表配置各个设备；4.练习路由器配置命令。
【实验内容】1.路由器基本配置操作配置要求：1.设置路由器名称；2.配置路由器端口；3.激活端口；4.查看路由器端口信息；2.静态路由与缺省路由配置配置要求：三台路由器连接5个网段，配置静态路由、缺省路由，实现PC互通。
【实验报告】（说明：实验步骤说明+实验截图）1.路由器、交换机、主机之间连线2.配置路由器1的IP、telnetRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int fa0/0Router(config-if)#ip add 172.16.1.1 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#line vty 0 4Router(config-line)#password 123Router(config-line)#loginRouter(config-line)#enable password secretRouter(config)#end3.配置主机1的IP4.按照以上步骤分别配置每一台路由器的IP、telnet，每一台主机的IP5.配置路由器1的串口Router#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int s0/0Router(config-if)#ip add 172.16.2.1 255.255.255.0Router(config-if)#no sh%LINK-5-CHANGED: Interface Serial0/0, changed state to down Router(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2Router(config)#int s0/0Router(config-if)#clock rate 64000Router(config-if)#no sh6.配置路由器2的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.2.2 255.255.255.0Router(config-if)#no shRouter(config)#int s0/1Router(config-if)#ip add 172.16.4.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.1 Router(config)#ip route 172.16.5.0 255.255.255.0 172.16.4.27.配置路由器3的串口Router(config)#int s0/0Router(config-if)#ip add 172.16.4.2 255.255.255.0Router(config-if)#no shRouter(config-if)#exitRouter(config)#ip route 0.0.0.0 0.0.0.0 172.16.4.1每台计算机之间皆可通信以下是PC0 连接到PC1， PC4 和PC3PC>ping 172.16.1.3Pinging 172.16.1.3 with 32 bytes of data:Reply from 172.16.1.3: bytes=32 time=1ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Reply from 172.16.1.3: bytes=32 time=0ms TTL=128Ping statistics for 172.16.1.3:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0msPC>ping 172.16.3.1Pinging 172.16.3.1 with 32 bytes of data:Reply from 172.16.3.1: bytes=32 time=2ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Reply from 172.16.3.1: bytes=32 time=1ms TTL=254Ping statistics for 172.16.3.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 2ms, Average = 1msPC>ping 172.16.5.1Pinging 172.16.5.1 with 32 bytes of data:Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Reply from 172.16.5.1: bytes=32 time=2ms TTL=253Ping statistics for 172.16.5.1:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 2ms, Maximum = 2ms, Average = 2ms写出上述实验步骤所用到的路由器配置命令的含义。
实训1-路由器访问与配置
实训：路由器访问与配置
三、网络拓扑图及描述
四、实验步骤
步骤及简述:
1、用标准console线缆连接计算机的串口和路由器的console口，在计算机上启
用超级终console口建立连接；
2、配置路由器的管理IP地址,并为telnet用户配置用户名和登录口令.配置计算
机的IP(与路由器管理IP地址在同一个网段)，通过网线将计算机和路由器相连，通过计算机到路由器上进行查看配置；
3、更改路由器的主机名；
4、擦除配置信息、保存配置信息、显示配置信息；
5、显示当前配置信息；
6、显示历史命令：
路由器端口默认关闭，开启fa0/0端口
Line protocol on Interface FastEthernet0/0, changed state
修改路由器主机名
设置进入特权模式密码
设置telnet远程登录密码配置路由器的管理IP开启端口端登录测试：、验证进入特权模式的密码Switch>en
2、验证telnet远程登录密码、用标准console线缆连接计算机1的串口和路由器的console口,用交叉线连接计算机2fastetrernet和路由器的fastethernet 0/0口，用V.3.5线缆连接来个路由器的serial 接口。
、分别两个配置路由器的管理IP 地址，并为telnet用户配置用户名和登录口令。
配置计
IP地址，通过网线将计算机和路由器相连,通过计算机telnet到路由器上进行查看、将两个路由器的主机名分别更改为RA和RB。
、显示当前配置信息. 、配置路由器的远程密码。
1-实验室环境介绍 路由器的工作原理及其基本配置
Flash闪存
NVRAM 非易失性 RAM
startupconfig
路由器接口
路由器配置接口
路由器接口
• 局域网接口
RJ-45接口 接口名称： Ethernet 10M FastEthernet 100M GbitEthernet 1000M
路由器接口
• 广域网接口
高速同异步串口 用V.35线缆（DTE/DCE）连接 接口名称： Serial
学生实验步骤：
1、通过IE浏览器，输入IP地址 http://10.99.10.10:8080 2、出现RCMS登陆界面后，然后点击里面的图 标或者超级连接，如 3、在弹出的窗口中，敲回车键，直到有字符 出现 4、然后enable 14 特权口令：start 这样就可以做实验了 具体界面，见下图
WEB管理说明二
Config Terminal
全局配置模式：R2692(config)#
End 或者Ctrl+z
直接退出到特权模式 Interface FastEthernet 1/0
接口配置模式：R2692(Config-If)#
路由器的操作模式
5.进入接口配置模式 Red-Giant（config)#interface 接口类型
路由表
172.16.2.2 10.6.24.2 E1
172.16.3.10 172.16.12.12 E0 172.16.2.1 10.250.8.11
10.1.1.1
10.180.30.118
路由表 网络
172.16.0.0 10.0.0.0
子网掩码
255.255.0.0 255.0.0.0
端口
Red-Giant#configure terminal
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验1 路由器的基本配置
实验目标
掌握路由器几种常用配置方法和基本配置命令；
掌握采用 Console线缆配置路由器的方法；
掌握采用 Telnet方式配置路由器的方法；
熟悉路由器不同的命令行操作模式以及各种模式之间的切换；
实验背景
作为网络管理员，须对新购进的路由器设备进行了初次配置后，希望以后在办公室或出差时可以对设备进行远程管理，现要在路由器上做适当配置。
实验拓扑:
(见本实验中所附的图R1.JPG)
实验设备
Router_2621 1 台；PC 1 台；交叉线；配置线
说明：交叉线：路由器与计算机相连路由器与交换机相连
直连线：计算机与交换机相连
实验要求:
按照图R1.JPG创建packet tracer 拓扑图后进行以下各项操作:
（1）在计算机上启用超级终端，并配置超级终端的参数(模拟器最好按默认的)，是计算机（RS 232）与路由器通过console 接口建立连接；更改路由器的主机名为R1；计算机（FastEthernet）与路由器FastEthernet0/0接口建立连接.
（2）配置路由器的管理的 IP地址为192.168.1.254，并为 Telnet 用户配置用户密码5ijsj和enable 登录口令123456。
配置计算机的 IP地址192.168.1.1（与路由器管理 IP地址在同一个网段），通过网线将计算机和路由器相连，通过计算机 Telnet到路由器上对交换机进行验证；
（3）先为路由器添加有串行口的模块,然后配置路由器的串行口S0/0为DCE端,并设定其时钟频率是64000 ,接口IP地址和网络掩码为 192.168.10.1,255.255.255.0.
（4）保存配置信息，显示配置信息；
（5）显示历史命令。
1、
按上图连线，更改路由器的主机名为R1；
Router#conf terminal
Router(config)#hostname R1
2、（1）配置Int F0/0 IP
Router(config)#interface f0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
（2）并为 Telnet 用户配置用户密码123456 5ijsj
Router(config)#enable secret 123456
Router(config)#line console 0
Router(config-line)#password 5ijsj
Router(config-line)#login
Router(config-line)#exit
Router(config)#line vty 0 4
Router(config-line)#password 5ijsj
Router(config-line)#login
（3）保存配置
（4）通过过计算机 Telnet到路由器上对交换机进行验证；
Router#reload //重启路由器，记得write等先进行保存配置
Desktop--Terminal，波特率9600，按照默认
路由器重启如出现下面提示，输入ｎ
Proceed with reload? [confirm]
%SYS-5-RELOAD: Reload requested by console. Reload Reason: Reload Command.
ySystem Bootstrap, Version 12.1(3r)T2, RELEASE SOFTWARE (fc1)
Copyright (c) 2000 by cisco Systems, Inc.
Cisco 2621 (MPC860) processor (revision 0x200) with 253952K/8192K bytes of memory
Self decompressing the image :
########################################################################## [OK] Restricted Rights Legend
Use, duplication, or disclosure by the Government is subject to restrictions as set forth in subparagraph (c) of the Commercial Computer Software - Restricted
3、添加WIC-1T，添加之前先保存路由器配置
Router(config)#interface s0/0
Router(config-if)#clock rate 64000
Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdown
4）保存配置信息，显示配置信息；
Write等
（5）显示历史命令。
R1#show running-config
Building configuration...
Current configuration : 562 bytes
!
version 12.2
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname R1
!
!
!
enable secret 5 $1$mERr$H7PDxl7VYMqaD3id4jJVK/ !
!
interface FastEthernet0/0
ip address 192.168.1.254 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
duplex auto
speed auto
shutdown
!
interface Serial0/0
ip address 192.168.10.1 255.255.255.0
clock rate 64000
!
ip classless
!
line con 0
line vty 0 4
password 5ijsj
login
!
!
!
end
R1#
R1#。
