电力系统倒闸操作ppt课件
合集下载
倒闸操作培训-PPT课件
是根据操作意图及设备操作技术原则将电网或电气设备从一种运用状态转变到另一种运用状态的操作主要指拉合某些断路器或隔离开关依据设备工作票要求装另一种运用状态的操作主要指拉合某些断路器或隔离开关依据设备工作票要求装拆接地线拉合接地开关等安全措施和改变继电保护或自动装置的运行定值或投切拆接地线拉合接地开关等安全措施和改变继电保护或自动装置的运行定值或投切方式并按一定顺序或逻辑关系进行的一系列操作
充电：使线路、母线、变压器等电气设备带标称电压，但不带负荷。
送电：对设备充电并可带负荷。
代供：是指用旁路断路器或其它断路器代替停用断路器对其线路供电运行的操
作。
兼供：是指一个断路器除了供本线路外,还通过旁路母线同时对另一条或几条线
路供电。
试送电：指断路器跳闸后，经处理后再合闸送电。
强送电：指断路器跳闸后，未经处理即合闸送电。
2019/9/9
19
4.3隔离开关操作原则
4.3.1 禁止用隔离开关拉合带负荷设备或带负荷线 路。
4.3.2 禁止用隔离开关拉开、合上空载主变。 4.3.3 允许使用隔离开关进行下列操作： 1、拉开、合上无故障的电压互感器及避雷器； 2、在系统无故障时，拉开、合上变压器中性点接 地开关；
3、拉开、合上无阻抗的环路电流； 4、用屋外三联隔离开关可拉开、合上电压在10kV 及以下，电流在9A以下的负荷电流(室内不可以)。 5、进行倒换母线操作。 6、拉、合无故障站用变压器。
倒母线：是指双母线线接线方式的变电站（开关站）将一组母 线上的部分或全部线路或变压器按操作任务倒换到另一组母线 上运行或热备用的操作。
2019/9/9
9
倒负荷：将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。
母线正常方式：调度部门明确规定的母线正常接线方式（包括母联断路器状
充电：使线路、母线、变压器等电气设备带标称电压，但不带负荷。
送电：对设备充电并可带负荷。
代供：是指用旁路断路器或其它断路器代替停用断路器对其线路供电运行的操
作。
兼供：是指一个断路器除了供本线路外,还通过旁路母线同时对另一条或几条线
路供电。
试送电：指断路器跳闸后，经处理后再合闸送电。
强送电：指断路器跳闸后，未经处理即合闸送电。
2019/9/9
19
4.3隔离开关操作原则
4.3.1 禁止用隔离开关拉合带负荷设备或带负荷线 路。
4.3.2 禁止用隔离开关拉开、合上空载主变。 4.3.3 允许使用隔离开关进行下列操作： 1、拉开、合上无故障的电压互感器及避雷器； 2、在系统无故障时，拉开、合上变压器中性点接 地开关；
3、拉开、合上无阻抗的环路电流； 4、用屋外三联隔离开关可拉开、合上电压在10kV 及以下，电流在9A以下的负荷电流(室内不可以)。 5、进行倒换母线操作。 6、拉、合无故障站用变压器。
倒母线：是指双母线线接线方式的变电站（开关站）将一组母 线上的部分或全部线路或变压器按操作任务倒换到另一组母线 上运行或热备用的操作。
2019/9/9
9
倒负荷：将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。
母线正常方式：调度部门明确规定的母线正常接线方式（包括母联断路器状
倒闸操作PPTPPT课件
精选PPT课件
7
四：倒闸操作中的三对照，三禁 止，三检查及电气五防
三对照：对照操作任务和运行方式填写操作票 对照模拟图审核操作票 对照设备名称和编号无误后再操作
三禁止：禁止监护人直接操作设备 禁止有疑问时盲目操作 禁止边操作边做其他事情
三检查：检查操作质量，检查运行方式，检查设备 状况
精选PPT课件
8
五防：防止误分合开关 防止带负荷拉合刀闸 防止误入间隔 防止带电挂接地线 防止带接地线送电
五：操作过程中的一些误区
1：单一开关柜操作
单确认开关柜，断开开关。为了防止误分合开关，
操作票的填写上加了一项确认下级高配室已停电。许多员
工会忽略了这一个步骤。
2
二：电气设备的状态
电气设备存在三种状态：运行，备用，检修。 而其中备用又分为：热备用，冷备用。以上四种 状态是相对于电气设备的断路器，隔离刀闸 ， 接地刀闸而言的。
运行状态：断路器在合闸位置，隔离刀闸在 合闸位置，接地刀闸在分开位置。
热备用状态：断路器在分闸位置，隔离刀闸 在合闸位置，接地刀闸在分开位置。
精选PPT课件
11
总之，倒闸操作即使再复杂，只要填写的操 作票没有出错，按正规的操作制度执行操 作，操作是不会出现问题的。这要求操作 人员在操作之前对操作任务熟悉，小心谨 慎，不急燥。
精选PPT课件
12
精选PPT课件
3
冷备用状态：断路器在分闸位置，隔离刀闸 在分闸位置，接地刀闸在分开位置。
检修状态：断路器在分闸位置，隔离刀闸在 分闸位置，接地刀闸在合位。
三：电气设备的操作原则及要求
原则：1、电气设备停、送电操作的顺序是：停 电操作时，先停一次设备，后停保护、自动装置； 送电操作时，先加入保护、自动装置，后投入一次 设备。保护及自动装置在一次设备操作过程中要始 终加入。
倒闸操作规范ppt课件
操作人 核对复颂
监护人 唱票
核对 设备命名
操作人 执行操作
双方检查 设备情况
监护人 打勾
提示下步 操作内容
因故中断操作， 须重新核对、
唱票复诵
操作终了监护人 记录操作终了时间
操作中出现异常，停顿操作， 汇报发令人。查明缘由并采取 措施，发令人再行答应后方可 继续操作
操作汇报 汇报 调度
汇报 值长
签销操作票
• 导体端选在易挂接地线适当位置，并运 用附近公用接地螺丝接地，但应采取防 止漏拆接地线措施。
主变35kV开关与变压器闸刀间接地
• 应优先选用户外主变35kV变压器闸刀母 线侧铜排或铝导线作为导体端，并优先 采用该变压器闸刀防误档板上公用接地 螺丝接地。如户外主变35kV变压器闸刀 变压器侧带电，那么导体端应选在主变 开关柜内开关与变压器闸刀间的铜排或 铝排处，接地端为主变开关柜外的公用 接地螺丝。
次数
误操作事故统计分析〔按缘由〕
140 120 100
80 60 40 20
0
19 技术措施
120
次数
组织措施
误操作事故统计分析〔技术措施〕
9
8
8
7
7
6
5
4
4
3
2
1
0
未装(投)防误装置
防误装置失灵防误装置功能不全
次数
误操作事故统计分析〔组织措施〕
35 30
29
25
20
15
10
7
5
0
23
15
17 14
1、要有考试合格并经同意公布的操作人员名单
1、操作人员是指经上级部门同意并公布的值长〔含副值 长，下同〕、正值、副值。 2、培训考试工程包括<安规>、<调规>和现场运转规程和 计算机等。 3、操作人、监护人确实定。副值不得担任操作监护人。 4、跟班实习运转值班人员经上级部门同意后，允许在操 作人、监护人双重监护下进展简单的操作。
监护人 唱票
核对 设备命名
操作人 执行操作
双方检查 设备情况
监护人 打勾
提示下步 操作内容
因故中断操作， 须重新核对、
唱票复诵
操作终了监护人 记录操作终了时间
操作中出现异常，停顿操作， 汇报发令人。查明缘由并采取 措施，发令人再行答应后方可 继续操作
操作汇报 汇报 调度
汇报 值长
签销操作票
• 导体端选在易挂接地线适当位置，并运 用附近公用接地螺丝接地，但应采取防 止漏拆接地线措施。
主变35kV开关与变压器闸刀间接地
• 应优先选用户外主变35kV变压器闸刀母 线侧铜排或铝导线作为导体端，并优先 采用该变压器闸刀防误档板上公用接地 螺丝接地。如户外主变35kV变压器闸刀 变压器侧带电，那么导体端应选在主变 开关柜内开关与变压器闸刀间的铜排或 铝排处，接地端为主变开关柜外的公用 接地螺丝。
次数
误操作事故统计分析〔按缘由〕
140 120 100
80 60 40 20
0
19 技术措施
120
次数
组织措施
误操作事故统计分析〔技术措施〕
9
8
8
7
7
6
5
4
4
3
2
1
0
未装(投)防误装置
防误装置失灵防误装置功能不全
次数
误操作事故统计分析〔组织措施〕
35 30
29
25
20
15
10
7
5
0
23
15
17 14
1、要有考试合格并经同意公布的操作人员名单
1、操作人员是指经上级部门同意并公布的值长〔含副值 长，下同〕、正值、副值。 2、培训考试工程包括<安规>、<调规>和现场运转规程和 计算机等。 3、操作人、监护人确实定。副值不得担任操作监护人。 4、跟班实习运转值班人员经上级部门同意后，允许在操 作人、监护人双重监护下进展简单的操作。
《倒闸操作培训》课件
THANKS。
遵守操作规程
操作人员必须严格遵守倒闸操作规程 ，不得擅自更改操作步骤或省略必要 步骤。
操作环境要求
环境照明
环境整洁
确保操作环境有足够的照明，以便操作人 员能够清晰地看到设备和仪表。
操作现场应保持整洁，无杂物堆积，以免 影响操作或导致意外事故。
通风良好
安全通道畅通
确保操作环境通风良好，避免有害气体或 烟尘对操作人员造成危害。
详细描述
在倒闸操作过程中，应严格遵守安全 规程，穿戴防护用品，确保操作环境 安全。同时，加强安全意识教育，提 高操作人员的安全意识，预防安全事 故的发生。
异常情况处理
总结词
异常情况处理是倒闸操作培训的重要环节，旨在提高操作人员应对突发情况的能力。
详细描述
在倒闸操作过程中，可能会遇到各种异常情况，如设备故障、操作失败等。为应对这些情况，应制定 应急预案，定期进行演练，提高操作人员的应急处理能力。同时，加强设备维护和保养，确保设备的 正常运行。
保持安全通道畅通无阻，以便在发生紧急 情况时能够迅速撤离。
04
倒闸操作实例分析
实例一：10kV线路倒闸操作
总结词
操作流程规范、注意事项明确
详细描述
该实例对10kV线路的倒闸操作进行了详细说明，包括操作前准备、操作步骤、 操作后检查等环节，强调了操作流程的规范性和注意事项的重要性。
实例二：主变倒闸操作
05
常见问题及解决方案
操作失误
总结词
操作失误是倒闸操作中常见的问题，可能导致设备损坏或安 全事故。
详细描述
操作失误可能由于操作步骤不熟悉、操作顺序错误、操作时 注意力不集中等原因造成。为避免操作失误，应加强操作人 员的培训，提高操作熟练度，并严格遵守操作规程。
《倒闸操作》课件
《倒闸操作》PPT课件
在这份PPT课件中，我们将深入探讨倒闸操作的流程、注意事项以及其在电力 安全中的重要性和必要性。
倒闸操作简介
了解什么是倒闸操作以及它在电力系统中的重要性。
倒闸操作流程
1
准备工作
组织工作人员和准备必要的工具和设
倒闸前的检查
2
备。
检查设备状态，并确保危险标识和安
全区域无异常。
3
通过培训和实际练习提高倒闸操作的熟练度。
案例分析
分析倒闸操作中的案例，总结经验教训。
结论
通过倒闸操作的学习，我们意识到确保电力安全的责任和意识的重要性。
参考文献
相关法规和标准
参考电力安全相关的法规和标准，确保倒闸 操作符合要求。
电力安全手册和操作指南
查阅电力安全手册和操作指南，获取更多倒 闸操作的指导。
倒闸操作
按照正确的步骤进行倒闸，并注意安
倒闸后的检查
4
ห้องสมุดไป่ตู้
全事项。
再次检查设备状态，并确保危险标识 和安全区域无异常。
倒闸操作的安全注意事项
1 操作时需注意安全
2 安全隐患
注意操作期间的安全事项，确保人员和设 备的安全。
了解倒闸操作可能存在的安全隐患，并采 取相应的预防措施。
倒闸操作的实践
训练和练习
在这份PPT课件中，我们将深入探讨倒闸操作的流程、注意事项以及其在电力 安全中的重要性和必要性。
倒闸操作简介
了解什么是倒闸操作以及它在电力系统中的重要性。
倒闸操作流程
1
准备工作
组织工作人员和准备必要的工具和设
倒闸前的检查
2
备。
检查设备状态，并确保危险标识和安
全区域无异常。
3
通过培训和实际练习提高倒闸操作的熟练度。
案例分析
分析倒闸操作中的案例，总结经验教训。
结论
通过倒闸操作的学习，我们意识到确保电力安全的责任和意识的重要性。
参考文献
相关法规和标准
参考电力安全相关的法规和标准，确保倒闸 操作符合要求。
电力安全手册和操作指南
查阅电力安全手册和操作指南，获取更多倒 闸操作的指导。
倒闸操作
按照正确的步骤进行倒闸，并注意安
倒闸后的检查
4
ห้องสมุดไป่ตู้
全事项。
再次检查设备状态，并确保危险标识 和安全区域无异常。
倒闸操作的安全注意事项
1 操作时需注意安全
2 安全隐患
注意操作期间的安全事项，确保人员和设 备的安全。
了解倒闸操作可能存在的安全隐患，并采 取相应的预防措施。
倒闸操作的实践
训练和练习
倒闸操作-PPT课件
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确

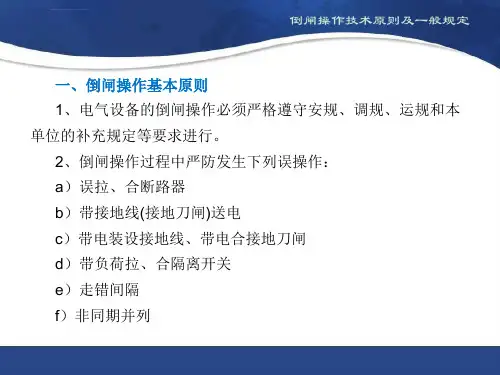

倒闸操作技术原则及一般规定
三、倒闸操作注意事项 1、倒闸操作应尽量避免在交接班、高峰负荷、异常运行 和恶劣天气等情况时进行；雷电时，禁止进行户外设备的倒 闸操作。 2、必须明确所管辖变电站电气设备的调度管辖范围，其 倒闸操作应按值班调度员的指令进行。变电站自行管辖设备 的投入或退出，应根据值班负责人的指令进行。 3、倒闸操作过程因故中断不能进行的，汇报调度后，按 其要求进行。操作票可在已操作的最后一项下方盖“已执行” 章，并在备注栏内注明原因。
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
倒闸操作技术原则及一般规定
其中手车开关：运行（断路器已合闸运行）、热备用（指两侧 触头插入插口，具备拉合断路器条件）、冷备用（断路器两侧动 静触头分离，手车在试验位置）、检修（控制、合闸插件已取下， 手车已拉出至柜外）。
倒闸操作技术原则及一般规定
6、电气设备操作后的位置检查应以设备实际位置为准，无法 看到实际位置时，可通过设备机械位置指示、电气指示、带电显 示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时， 至少应有两个不同原理或化，才能确认该设备已操作到 位。以上检查项目应填写在操作票中作为检查项。检查中若发现 其他任何信号有异常，均应停止操作，查明原因。若进行遥控操 作，可采用上述的间接方法或其他可靠的方法判断设备位置。
在整堂课的教学中，刘教师总是让学 生带着 问题来 学习， 而问题 的设置 具有一 定的梯 度，由 浅入深 ，所提 出的问 题也很 明确
《配电室倒闸操作》PPT课件
〔六〕倒闸操作 必须具备的条件
1、有与现场一次设备和实际运行方式相 符的一次系统模拟图
2、操作设备应具有明显的标志,包括： 名称、编号、分合指示、旋转方向、切换位 置的指示及设备相色等.
3、高压电气设备都应安装完善的防误 操作闭锁装置.
4、有值班调度员、运行值班负责人正 式发布的指令,并使用经事先审核合格的操作 票.
分段单母线： 〔1〕将不停电母线负荷倒置另一电源后,依次 拉开欲停电母线所有负荷开关及母联开关. 〔2〕拉开连接在欲停电母线上的所有刀闸 〔3〕取下PT二次保险
〔五〕电源切换操作原则
1、双电源的倒换按电网调 度的规定进行
2、双回线路并列后、解列 前,应检查负荷分配
10kv
〔六〕继电保护的操作原则
容量一般不超过3：1
10kv 0.4 kv
〔三〕电动机起、停机操作原则
1、电机启动前,应检查绝缘电
阻合格
2、启动过程中,应注意表计指示
〔四〕母线操作原则
1、应使用开关充电 2、充电前,应投入PT及避雷器
3、母线停电： 单母线停电： 依次拉开母线上所有负荷开关、电源开关及 连接在母线上的所有刀闸.
× × × ×保护测控装置
分闸 合闸
远方
就地
合分 闸闸
提 示：
合闸同时,检查有关表计指示； 合闸后,检查开关机械指示器指向 合位.
弱电操作分 闸：
① 将操作切换 开关切至"就地"位 置
② 再次核对开 关编号
③ 按下"分闸" 按钮,分闸指示灯亮
× × × ×保护测控装置
分闸 合闸
远方
就地
合分 闸闸
2、操作要领
1、合 闸 先慢后快. 先缓慢合至一定距离,然后迅速而果断的
倒闸操作课件 PPT
04
PART
倒闸操作的基本步骤——“八步”
1.接受调度预令，填写操作票 2.审核操作票正确
3.明确操作目的，做好危险点分析和预控 4.接受调度正令，模拟预演 5.核对设备命名和状态， 6.逐项唱票复诵及操作勾票 7.向调度汇报操作结束及时间
8.改正图版，签销操作票，复查评价
八步
（2）线路冷备用：是指线路上的开关及所有的刀闸都在断开 位置（包括旁路刀闸）而且接在线路上的电压互感器和低压熔 断器一律取下。
（3）“电压互感器与避雷器”的冷备用：当电压互感器与隔 离开关及低压熔断器隔离后，即处于冷备用状态，有高压熔丝 的电压互感器当高压侧熔断器取下后即可处于冷备用状态。
（4）母线从运行或检修转为冷备用应包括电压互感器转为冷 备用。
2.2、要有明显的设备标识和标识色
1.所有电气设备（包括五小箱）均必须有规范、醒目的命名标 志。 2.现场一次设备要有相应调度命名的设备名称和编号。 3.现场一次设备应有相别色标，闸刀操作部件上应有转动方向， 接地闸刀机械操作杆上应有黑色标志。 4.现场二次转换开关、电流切换端子、切换片等应有切换位置 指示。 5.现场需要操作的一、二次设备命名应与现场运行规程、典型 操作票内命名相一致。 6.同屏上有两个及以下单元（回路），应标明该单元（回路） 名称；多单元（回路）的可标明大名称，屏前、屏后均应标明。 控制KK开关旁应有完整的开关命名，回路（间隔）命名不能替 代开关命名。 7.多单元（回路）控制、保护屏后应有明显分隔线并标明该单 元（回路）名称。控制、保护屏后每一单元（回路）的端子排 上方，应标明该单元（回路）名称。
3.5、严禁失去监护操作
a.严禁监护操作时失去监护进行倒 闸操作。 b.单人操作应按国家电网公司《电 力安全工作规程(变电站和发电厂 电气部分)》规定执行。
倒闸操作流程及安全注意事项ppt课件
断路器操作要领，操作断路器手车时，检查确认 1 断路器在分闸位置。
①、断路器由试验位摇至工作位。检查送电范围接地刀闸已拉开，接地线已拆 除。检查断路器确在分位，二次插头已装上且控制回路、合闸回路开关已合上 。 ②、断路器在整个摇进摇出过程用力必须均匀，以免用力过猛使联锁机构和位 置信号受损。在动静触头接触或分开时应快速操作。 ③、断路器只能在工作位置和试验位置才能进行分合闸的操作，而且合闸之后 不能移动断路器手车。分闸或合闸后应检查断路器本体分合闸位置显示、装置 分合闸指示灯、监控机位置信号显示应与实际一致。应检查保护装置报文，后 台信息量是否正常。 ④、断路器在试验位置或工作位置，分闸时分闸指示灯亮， 表示合闸回路正常。合闸时合闸指示灯亮，表示分闸回路正常 ⑤、操作地刀时应在断路器下端口母排进行验电，必要时应 检查出线隔离开关是否拉开。
15
常见开关的操作要领及注意事项
3 跌落式熔断器的安装和操作
①、安装应牢固可靠，向下应有15°-30°的倾斜角，不得垂直或水平安装。使熔 体熔断时熔管能靠自重跌落。 ②、保险管长度应适当，合闸后被鸭嘴舌头扣住部分要在2/3以上，以防止运行中 自掉，跌落式熔断器能顶住鸭嘴，以防止熔丝熔断后，保险管不能跌落。 ③、重合保险的重合转动杆，不宜过高或过低，应与保险管保持45°角。
11
倒闸操作程序
⑨、检查中，发现有不正常情况，应立即停止操作，弄清原因并处理后，再往下 操作。 不准随意解除防误闭锁，若遇到闭锁装置失灵时，应立即停止操作，按防误闭锁 装置管理有关规定处理 ⑩、在执行一个操作任务中，由于某种原因而中途停止的操作，则值班负责人应 向调度汇报操作中止项目，在备注栏内写明原因、签名，并将未执行的部分在模 拟图上更改过来，该操作作为已执行的操作票统计。
①、断路器由试验位摇至工作位。检查送电范围接地刀闸已拉开，接地线已拆 除。检查断路器确在分位，二次插头已装上且控制回路、合闸回路开关已合上 。 ②、断路器在整个摇进摇出过程用力必须均匀，以免用力过猛使联锁机构和位 置信号受损。在动静触头接触或分开时应快速操作。 ③、断路器只能在工作位置和试验位置才能进行分合闸的操作，而且合闸之后 不能移动断路器手车。分闸或合闸后应检查断路器本体分合闸位置显示、装置 分合闸指示灯、监控机位置信号显示应与实际一致。应检查保护装置报文，后 台信息量是否正常。 ④、断路器在试验位置或工作位置，分闸时分闸指示灯亮， 表示合闸回路正常。合闸时合闸指示灯亮，表示分闸回路正常 ⑤、操作地刀时应在断路器下端口母排进行验电，必要时应 检查出线隔离开关是否拉开。
15
常见开关的操作要领及注意事项
3 跌落式熔断器的安装和操作
①、安装应牢固可靠，向下应有15°-30°的倾斜角，不得垂直或水平安装。使熔 体熔断时熔管能靠自重跌落。 ②、保险管长度应适当，合闸后被鸭嘴舌头扣住部分要在2/3以上，以防止运行中 自掉，跌落式熔断器能顶住鸭嘴，以防止熔丝熔断后，保险管不能跌落。 ③、重合保险的重合转动杆，不宜过高或过低，应与保险管保持45°角。
11
倒闸操作程序
⑨、检查中，发现有不正常情况，应立即停止操作，弄清原因并处理后，再往下 操作。 不准随意解除防误闭锁，若遇到闭锁装置失灵时，应立即停止操作，按防误闭锁 装置管理有关规定处理 ⑩、在执行一个操作任务中，由于某种原因而中途停止的操作，则值班负责人应 向调度汇报操作中止项目，在备注栏内写明原因、签名，并将未执行的部分在模 拟图上更改过来，该操作作为已执行的操作票统计。
倒闸操作ppt课件
6
倒闸操作前应考虑哪些问题
（2）倒闸操作是否会影响继电保护及自动装 置的运行。
（3）要严格把关，防止误送电：①工作票应 全部收回，确认在送电的设备及系统上，工 作人员已全部撤离；②设备预防性试验合格， 绝缘电阻符合规程要求；③拆除临时安全措 施，恢复正常安全措施。④线路及用户的设 备必须同时具备受电条件。⑤相应的二次设 备应处于备用状态；⑥电动机送电，所带机 械必须具备转动条件。
7
倒闸操作前应考虑哪些问题
（4）严禁约时停送电、约时拆挂地线或约 时检查设备。 （5）制订倒闸操作中防止设备异常的各项 安全技术措施。 （6）在电网有重大操作前，调度员及操作 人员均应做好事故预想。
8
3、倒闸操作前应做好哪些准备
（1）操作指挥人或操作领导人（调度员或 值长）下达操作任务后，操作人根据当班 时设备的实际运行方式，按照规定，结合 检修工作内容及地线位置，综合考虑后确 定操作方案及操作步骤。 （2）填写操作票。操作票的内容及步骤， 是操作任务、操作意图及操作方案的具体 化，是正确执行操作的基础和关键。
9
三、操作票制度
1．填写操作票应遵从下列规定 （1）每份操作票只能填写一个操作任务。 （2）操作票内所填写的操作项目必须采用 双重名称，即设备的名称和它的编号。 （3）填写操作票应使用兰色或黑色的钢笔、 圆珠笔，字体采用仿宋体。 （4）操作票内容不得任意涂改，如有个别 错字、漏字要修改时，必须保证清晰，应 在原字上划“—”，
10
三、操作票制度
（5）操作票填写完后，其空余部分应盖 “以下空白”章以示终结，备注栏内不许 填写操作项目。 （6）未填写的操作票由管理部门预先统一 编号，操作票必须按编号顺序使用，已填 写但因某种原因未执行的操作票，要盖 “未执行”章。所有操作票统一按编号顺 序保管。
倒闸操作前应考虑哪些问题
（2）倒闸操作是否会影响继电保护及自动装 置的运行。
（3）要严格把关，防止误送电：①工作票应 全部收回，确认在送电的设备及系统上，工 作人员已全部撤离；②设备预防性试验合格， 绝缘电阻符合规程要求；③拆除临时安全措 施，恢复正常安全措施。④线路及用户的设 备必须同时具备受电条件。⑤相应的二次设 备应处于备用状态；⑥电动机送电，所带机 械必须具备转动条件。
7
倒闸操作前应考虑哪些问题
（4）严禁约时停送电、约时拆挂地线或约 时检查设备。 （5）制订倒闸操作中防止设备异常的各项 安全技术措施。 （6）在电网有重大操作前，调度员及操作 人员均应做好事故预想。
8
3、倒闸操作前应做好哪些准备
（1）操作指挥人或操作领导人（调度员或 值长）下达操作任务后，操作人根据当班 时设备的实际运行方式，按照规定，结合 检修工作内容及地线位置，综合考虑后确 定操作方案及操作步骤。 （2）填写操作票。操作票的内容及步骤， 是操作任务、操作意图及操作方案的具体 化，是正确执行操作的基础和关键。
9
三、操作票制度
1．填写操作票应遵从下列规定 （1）每份操作票只能填写一个操作任务。 （2）操作票内所填写的操作项目必须采用 双重名称，即设备的名称和它的编号。 （3）填写操作票应使用兰色或黑色的钢笔、 圆珠笔，字体采用仿宋体。 （4）操作票内容不得任意涂改，如有个别 错字、漏字要修改时，必须保证清晰，应 在原字上划“—”，
10
三、操作票制度
（5）操作票填写完后，其空余部分应盖 “以下空白”章以示终结，备注栏内不许 填写操作项目。 （6）未填写的操作票由管理部门预先统一 编号，操作票必须按编号顺序使用，已填 写但因某种原因未执行的操作票，要盖 “未执行”章。所有操作票统一按编号顺 序保管。
倒闸操作培训课件..
终了时间：指全部操作完毕，操作人、监护人共同复核无 误后的时间。
注：汇报调度时间与操作票终了时间一致，因为未汇报调度， 该项操作任务未结束。
2.5.2.2倒闸操作分类栏
操作人应将操作的类型在本栏打“√”
2.5.2.3 操作任务栏
明确所操作的设备由何种状态转为何种状态，用设备的双 重编号规范填写，对母线、开关、刀闸、电压互感器，避 雷器等设备还应注明电压等级和所属设备，如：110kVⅠ母 电压互感器。
• 操作时先断开关：首先是因为开关有灭弧作用，而刀闸没 有，若用刀闸拉开负荷电流，将会引起弧光短路或弧光接 地。开关能切断额定电流和故障电流。因此拉闸时应先拉 断路器后拉刀闸。送电合闸时，顺序相反。同时断路器的 常闭辅助接点接于刀闸控制回路的闭锁回路中，因此在断 路器合闸位置时刀闸的控制回路无法接通，不能操作。
“检查XX（线路或主变）XXXX断路器带电显示器三相显示确无电压”， 检查XXX线XXXX刀闸机械位置指示确在分闸位置 检查XXX（设备名称）仪表（电流、电压、功率）指示为零； ✓ 装设接地线：在设备XXX处（明确位置）装设#XX接地线。 ✓ 拆除接地线：拆除设备XXX处（明确位置）#XX接地线。
✓ 装设绝缘罩或绝缘隔板 在XX（设备）XXXX刀闸三相动触头上装设#XX绝缘罩。 在XX（设备）XXXX刀闸动静触头间装设#XX绝缘隔板。
❖ 操作票上凡涉及时间部分，年份使用四位数，月、日、时、 分使用两位数填写。
❖ 操作票需要多页才能填写完成的，必须执行顺序编号，不 能跳项填写，并且应有转下页、接上页的衔接；当操作票 全部填写完毕后必须在空白处加盖“以下空白”章，已表 示工作票完结。
2.5.2 填写规范
2.5.2.1 操作开始时间、终了时间栏 操作开始时间、终了时间填在每份操作票的首页。
注：汇报调度时间与操作票终了时间一致，因为未汇报调度， 该项操作任务未结束。
2.5.2.2倒闸操作分类栏
操作人应将操作的类型在本栏打“√”
2.5.2.3 操作任务栏
明确所操作的设备由何种状态转为何种状态，用设备的双 重编号规范填写，对母线、开关、刀闸、电压互感器，避 雷器等设备还应注明电压等级和所属设备，如：110kVⅠ母 电压互感器。
• 操作时先断开关：首先是因为开关有灭弧作用，而刀闸没 有，若用刀闸拉开负荷电流，将会引起弧光短路或弧光接 地。开关能切断额定电流和故障电流。因此拉闸时应先拉 断路器后拉刀闸。送电合闸时，顺序相反。同时断路器的 常闭辅助接点接于刀闸控制回路的闭锁回路中，因此在断 路器合闸位置时刀闸的控制回路无法接通，不能操作。
“检查XX（线路或主变）XXXX断路器带电显示器三相显示确无电压”， 检查XXX线XXXX刀闸机械位置指示确在分闸位置 检查XXX（设备名称）仪表（电流、电压、功率）指示为零； ✓ 装设接地线：在设备XXX处（明确位置）装设#XX接地线。 ✓ 拆除接地线：拆除设备XXX处（明确位置）#XX接地线。
✓ 装设绝缘罩或绝缘隔板 在XX（设备）XXXX刀闸三相动触头上装设#XX绝缘罩。 在XX（设备）XXXX刀闸动静触头间装设#XX绝缘隔板。
❖ 操作票上凡涉及时间部分，年份使用四位数，月、日、时、 分使用两位数填写。
❖ 操作票需要多页才能填写完成的，必须执行顺序编号，不 能跳项填写，并且应有转下页、接上页的衔接；当操作票 全部填写完毕后必须在空白处加盖“以下空白”章，已表 示工作票完结。
2.5.2 填写规范
2.5.2.1 操作开始时间、终了时间栏 操作开始时间、终了时间填在每份操作票的首页。
倒闸操作讲PPT课件
2020/3/2
14
• 每项操作需转移地点时，监护人先唱票，告知操 作人下一步操作的地点，行走时操作人在前、监 护人在后，到达操作位置后监护人应站在既能看 到设备名称编号又便于监视操作人动作全过程的 位置。操作开关和刀闸时，监护人还应监视相关 设备的表计和信号装置。
• 操作中发现疑问时，不准擅自更改操作票，立即 停止操作，必须向值长或调度报告，弄清情况后 再进行操作,在操作票“备注”栏注明原因。
– 开关热备用：是指开关断开，而开关两侧刀闸在合上 位置，保护按规定投入。
– 主变热备用：是指主变各侧开关均断开，其中至少有 一个开关处于热备用状态，若热备用开关与主变间有 主变刀闸，则主变刀闸为合上位置；主变不带电，保 护按规定投入，主变中性点接地刀闸合上。
2020/3/2
5
– 母线热备用：是指连接母线的所有开关均断开，其中 至少有一个开关处于热备用状态；母线不带电，保护 按规定投入；如该母线上的PT无检修并具备运行条件 ，母线PT刀闸应在合上位置。
2020/3/2
1
• 操作票
• 是指在电力系统中进行电气操作的书面依 据，操作票是防止误操作（误拉、误合、 带负荷拉、合隔离开关、带地线合闸等） 的主要措施。
2020/3/2
2
• 设备状态定义
– 运行状态：指连接设备（不包括带串补装置的 线路和串补装置）的刀闸（这里所指刀闸不包 括接地刀闸，下同）及开关在合上位置，将电 源至受电端的电路接通（包括辅助设备如PT， 避雷器等），设备的保护按规定投入。
• 操作票上认定的操作人员和监护人员必须是熟悉设备、具 备系统操作技能的人员，并对操作的正确性和设备、人身 的安全负责。
• 操作人和监护人应根据模拟图或接线图核对所填写的操作 项目，并分别签名，然后经运行值班负责人(检修人员操 作时由工作负责人)审核签名。
线路倒闸操作ppt课件
倒闸操作的内容
一、输配电线路的停、送电操作。 二、电力变压器的停、送电操作。 三、电网的合环与解环。 四、母线接线方式的改变（倒母线操作）。 五、继电保护和自动装置状态的改变。 六、接地线（接地刀闸）安装与拆除（合上与拉开）等。
+ 变电站倒闸操作的必备条件
熟悉倒闸操作的工作流程 熟悉各设备运行方式及调度术语 熟悉设备的功能、结构和操作顺序、方法 熟悉变电站一次设备接线方式 熟悉变电站二次保护及自动装置的配置并能 与一次设备操作的配合
倒闸操作术语
5）拉合刀闸、手车式开关拉出或推入运行位置前检查开关 在拉开位置称“检查***拉开”。
如：检查2211已拉开，检查2217机械位置指示已合上、 检查2217监控系统指示已合上。 6）电动刀闸控制电源称“拉开”、“合上”。
结合各变电站实际，敞开式设备不具体区分控制电源 的开关或刀闸。如：拉开2211-4控制电源，合上2211-5控制 电源。
倒闸操作术语
GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线 路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂 “禁止合闸，线路有人工作”标示牌。
如调度令内容与本条术语不一致，按调度令执行。 15）监控站操作称“确认**站一次系统画面正确” 16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开， 接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线 已拆除”。 17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余 刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、 2255甲-5、225甲-9外其余刀闸已全部拉开。
五防
防止误分、误合开关 防止带负荷拉、合刀闸或手车触头 防止带电挂接地线(合接地刀闸) 防止带地线（接地闸刀）合闸送电 防止误入带电设备间隔
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紧张,此时指挥操作很容易考虑不周到。若在高峰时出现事故, 对系统的影响和对用户造成的损失都是较严重的。
电力系统的操作必须严格遵守有关的规程、规章制度,做到 精心调度,认真操作。确保电网安全、优质、经济运行的同时使 电网的设备在状态的改变过程中也同样是安全、正确的。做到
电网设备运行和电网设备检修两不误。
四、操作命令主要分类
1、单项命令：是指调度员只对一个单位发布一项 操作令，由下级调度或现场运行人员完成后汇 报。
2、综合命令：是指一个操作任务只涉及一个单位 的操作，调度员只发给操作任务，由现场运行 人员自行操作，在得到调度员允许之后即可开 始执行，完毕后再向调度员汇报。
3、逐项命令：是指调度员逐项下达操作命令，受 令单位按指令的顺序逐项执行。这一般涉及 两个及两个以上单位的操作，调度员必须事先 按操作原则编写好操作票，操作时由调度员逐 项下达操作指令，现场按指令逐项操作完毕后 汇报调度。
电力系统运行操作制度
7、值班调度员在下达操作命令时，必须冠以 “命令”二字。
8、下列操作调度员可不用填写操作指令票， 但应做好记录。
（1）拉合开关的单一操作； （2） 投入或退出一套保护、自动装置； （3） 投退AGC功能或变更区域控制模式； （4） 更改电网稳定措施； （5） 发电机组启停； （6） 计划曲线更改及功率调整； （7） 紧急事故处理。
操作时应利用调度自动化系统,检查开关位 置及潮流变化、电压的变化,检查操作的正确 性,并及时变更调度模拟盘,以符合实际情况。
电力系统运行操作制度
4、对操作中的保护与自动化装置,不应只考虑时间短而忽视配 合问题,凡因运行方式变更,需要变更的保护及自动化装置,都要 及时变更。
5、系统操作后,应重新考虑事故处理措施,事先做好事故预想。 6、电网的一切倒闸操作应避免在雷雨、大风等恶劣天气、交 接班或负荷高峰期进行,(必须送电的线路送电操作和事故处理 除外),一般操作均应尽量在负荷较小时进行,若在交接班时遇到 必须进行的操作,则只有当全部操作完毕后或告一段落后,方可 交班。这样是因为调度员在交接班或系统高峰负荷时工作相对
整ቤተ መጻሕፍቲ ባይዱ 7、继电保护和自动装置使用状态的改变； 8、线路检修开工前，线路各侧所有电源端接地线的
连接及竣工后的拆除。
二、倒闸操作的基本要求
1、完成操作任务，保证运行接线的正确合理； 2、要保证用户、特别是重要用户和发电厂厂用电的供电可靠性； 3、要保证系统有功、无功功率的平衡，并使全系统和系统各部
分都具有一定的备用容量； 4、充分估计系统频率、电压和功率潮流在操作每一步骤中和操
一、调度员指挥操作的主要内容
1、发电厂有功、无功出力的增减，频率、电压的调 整（包括调整装置的整定、调整方式的改变、发动 机的发电与调相方式的相互转变、调压设备的电压 和容量的变化等）；
2、 系统与系统间、发电厂与系统间的并列与解列； 3、输电线路和变压器的停送电； 4、网络的合环与解环； 5、母线接线方式的改变； 6、中性点接地方式的改变和消弧线圈补偿度的调
那些由于为尽快消除事故而不须与调度联系、现场可以自行 采取措施的规定。
三、电力系统倒闸操作原则
1、要按规程规定的调度指挥关系,在调度值班员的指挥下进行。 2、值班调度员操作前要充分考虑电网接线的正确性，并应特 别注意对重要用户供电的可靠性的影响。 3、值班调度员操作前要对电网的有功和无功加以平衡,保证操 作后系统的稳定性,并考虑备用容量的分布。 4、值班调度员操作时注意系统变更后引起潮流、电压的变化, 并及时通知有关现场。 5、继电保护及自动装置应配合协调。 6、由于检修、扩建有可能造成相位或相位紊乱的，送电前要 注意进行核相。环状网络变压器的操作，可能引起电磁环网中 接线角度发生变化时，应及时通知有关单位。 7、带电作业要按检修申请制度提前向所属调度提出申请，批 准后方可作业，严禁越时强送。 8、系统操作后，事故处理措施应重新考虑。事先做好事故预 想，并与有关现场联系好。系统变更后的解列点必要时应重新 考虑。
作后的变化程度，并应在操作前通知现场注意监视和调整； 5、保持继电保护和自动装置的配合协调和使用的合理，并应特
别注意掌握继电保护的最大允许潮流数值； 6、中性点直接接地点的合理分布和消弧线圈的合理使用； 7、长距离输电线路的稳定性； 8、线路相位的正确性，特别是由于检修，扩建改造或新设备投
入有可能造成相位混乱时，要进行相位的测定； 9、根据改变后的运行方式，重新确定事故处理办法，特别是对
操作过程中有另一名有监护权的调度员负责 监护。当下达命令不正确或混乱时,监护人应 及时提出纠正。操作完成后,监护人还应审查 操作票,避免有遗漏或不妥的地方。按操作票 执行的操作必须逐项进行,不允许跳项、漏项、 并项、添项操作,操作过程中不准不按票而凭 经验或记忆进行操作。遇有临时变更,应经值 班长同意,修改操作票后方可继续进行操作。
电力系统操作与注意 事项
1、系统并、解列操作
（1）系统并列必须符合并列条件 1）相序、相位相同。 2）频率基本相等，两系统的频率差不得大于0.3Hz，且频率 均在49.8Hz至50.20Hz的范围内。 3）电压相等，允许最大偏差：110kV及220kV电压等级为15%。
（2）两系统并列应使用同期并列装置。 （3）常用的并列方法 1）自动准同期并列：其条件是并列开关两侧电压大小相等，并
电力系统倒闸操作
电力系统倒闸操作
倒闸操作是指电气设备或电力系统由一种 状态变换到另一种运行状态，由一种运行方 式转变为另一种运行方式的一系列有序的操 作。
系统的设备一般分为运行、热备用、冷备 用、检修四种状态。这些设备运行状态的改 变，现场运行人员需在系统调度值班员的统 一指挥下，按照调度值班员发布的调度指令 通过操作变更电网设备状态的行为而完成。
列开关两侧电源频率相等，并列开关两侧电源相角相等。该
同期并列方法对两电源要求精度高，但对小系统和发电机冲 击小。
2）自动同期并列：对发电机并入系统在相序正确的条件下，起 初未加励磁的发电机，当转速接近同步转速时合上发电机开
电力系统的操作必须严格遵守有关的规程、规章制度,做到 精心调度,认真操作。确保电网安全、优质、经济运行的同时使 电网的设备在状态的改变过程中也同样是安全、正确的。做到
电网设备运行和电网设备检修两不误。
四、操作命令主要分类
1、单项命令：是指调度员只对一个单位发布一项 操作令，由下级调度或现场运行人员完成后汇 报。
2、综合命令：是指一个操作任务只涉及一个单位 的操作，调度员只发给操作任务，由现场运行 人员自行操作，在得到调度员允许之后即可开 始执行，完毕后再向调度员汇报。
3、逐项命令：是指调度员逐项下达操作命令，受 令单位按指令的顺序逐项执行。这一般涉及 两个及两个以上单位的操作，调度员必须事先 按操作原则编写好操作票，操作时由调度员逐 项下达操作指令，现场按指令逐项操作完毕后 汇报调度。
电力系统运行操作制度
7、值班调度员在下达操作命令时，必须冠以 “命令”二字。
8、下列操作调度员可不用填写操作指令票， 但应做好记录。
（1）拉合开关的单一操作； （2） 投入或退出一套保护、自动装置； （3） 投退AGC功能或变更区域控制模式； （4） 更改电网稳定措施； （5） 发电机组启停； （6） 计划曲线更改及功率调整； （7） 紧急事故处理。
操作时应利用调度自动化系统,检查开关位 置及潮流变化、电压的变化,检查操作的正确 性,并及时变更调度模拟盘,以符合实际情况。
电力系统运行操作制度
4、对操作中的保护与自动化装置,不应只考虑时间短而忽视配 合问题,凡因运行方式变更,需要变更的保护及自动化装置,都要 及时变更。
5、系统操作后,应重新考虑事故处理措施,事先做好事故预想。 6、电网的一切倒闸操作应避免在雷雨、大风等恶劣天气、交 接班或负荷高峰期进行,(必须送电的线路送电操作和事故处理 除外),一般操作均应尽量在负荷较小时进行,若在交接班时遇到 必须进行的操作,则只有当全部操作完毕后或告一段落后,方可 交班。这样是因为调度员在交接班或系统高峰负荷时工作相对
整ቤተ መጻሕፍቲ ባይዱ 7、继电保护和自动装置使用状态的改变； 8、线路检修开工前，线路各侧所有电源端接地线的
连接及竣工后的拆除。
二、倒闸操作的基本要求
1、完成操作任务，保证运行接线的正确合理； 2、要保证用户、特别是重要用户和发电厂厂用电的供电可靠性； 3、要保证系统有功、无功功率的平衡，并使全系统和系统各部
分都具有一定的备用容量； 4、充分估计系统频率、电压和功率潮流在操作每一步骤中和操
一、调度员指挥操作的主要内容
1、发电厂有功、无功出力的增减，频率、电压的调 整（包括调整装置的整定、调整方式的改变、发动 机的发电与调相方式的相互转变、调压设备的电压 和容量的变化等）；
2、 系统与系统间、发电厂与系统间的并列与解列； 3、输电线路和变压器的停送电； 4、网络的合环与解环； 5、母线接线方式的改变； 6、中性点接地方式的改变和消弧线圈补偿度的调
那些由于为尽快消除事故而不须与调度联系、现场可以自行 采取措施的规定。
三、电力系统倒闸操作原则
1、要按规程规定的调度指挥关系,在调度值班员的指挥下进行。 2、值班调度员操作前要充分考虑电网接线的正确性，并应特 别注意对重要用户供电的可靠性的影响。 3、值班调度员操作前要对电网的有功和无功加以平衡,保证操 作后系统的稳定性,并考虑备用容量的分布。 4、值班调度员操作时注意系统变更后引起潮流、电压的变化, 并及时通知有关现场。 5、继电保护及自动装置应配合协调。 6、由于检修、扩建有可能造成相位或相位紊乱的，送电前要 注意进行核相。环状网络变压器的操作，可能引起电磁环网中 接线角度发生变化时，应及时通知有关单位。 7、带电作业要按检修申请制度提前向所属调度提出申请，批 准后方可作业，严禁越时强送。 8、系统操作后，事故处理措施应重新考虑。事先做好事故预 想，并与有关现场联系好。系统变更后的解列点必要时应重新 考虑。
作后的变化程度，并应在操作前通知现场注意监视和调整； 5、保持继电保护和自动装置的配合协调和使用的合理，并应特
别注意掌握继电保护的最大允许潮流数值； 6、中性点直接接地点的合理分布和消弧线圈的合理使用； 7、长距离输电线路的稳定性； 8、线路相位的正确性，特别是由于检修，扩建改造或新设备投
入有可能造成相位混乱时，要进行相位的测定； 9、根据改变后的运行方式，重新确定事故处理办法，特别是对
操作过程中有另一名有监护权的调度员负责 监护。当下达命令不正确或混乱时,监护人应 及时提出纠正。操作完成后,监护人还应审查 操作票,避免有遗漏或不妥的地方。按操作票 执行的操作必须逐项进行,不允许跳项、漏项、 并项、添项操作,操作过程中不准不按票而凭 经验或记忆进行操作。遇有临时变更,应经值 班长同意,修改操作票后方可继续进行操作。
电力系统操作与注意 事项
1、系统并、解列操作
（1）系统并列必须符合并列条件 1）相序、相位相同。 2）频率基本相等，两系统的频率差不得大于0.3Hz，且频率 均在49.8Hz至50.20Hz的范围内。 3）电压相等，允许最大偏差：110kV及220kV电压等级为15%。
（2）两系统并列应使用同期并列装置。 （3）常用的并列方法 1）自动准同期并列：其条件是并列开关两侧电压大小相等，并
电力系统倒闸操作
电力系统倒闸操作
倒闸操作是指电气设备或电力系统由一种 状态变换到另一种运行状态，由一种运行方 式转变为另一种运行方式的一系列有序的操 作。
系统的设备一般分为运行、热备用、冷备 用、检修四种状态。这些设备运行状态的改 变，现场运行人员需在系统调度值班员的统 一指挥下，按照调度值班员发布的调度指令 通过操作变更电网设备状态的行为而完成。
列开关两侧电源频率相等，并列开关两侧电源相角相等。该
同期并列方法对两电源要求精度高，但对小系统和发电机冲 击小。
2）自动同期并列：对发电机并入系统在相序正确的条件下，起 初未加励磁的发电机，当转速接近同步转速时合上发电机开
