电力系统分析简答题
电力系统分析-简答题
电力系统分析-简答题
1、列出三种提高系统静态稳定的措施?
2、线路的末端电压是否总是低于始端电压?为什么?
3、写出电力系统常用的调压手段。
4、写出有备用电源接线方式的五种接线方式。
5、列出五种提高电力系统暂态稳定性的措施。
6、中性点经消弧线圈接地系统，有哪几种补偿方式。
7、若三绕组变压器高、中压两侧均装有分接头，写出高、中压侧分接头选择原
则。
8、所谓电力系统静态稳定性是指什么?
9、我国电力系统的中性点运行方式主要有哪几种？各有什么特点？
10、为什么提高线路的额定电压等级可以提高静态稳定性？
11、电力系统的主要特点是什么？
12、试写出系统发生AB两相短路，短路点序分量边界条件。
13、简述电力系统的电压调整可采用哪些措施？
14、列出5种提高系统暂态稳定性的措施。
15、输电线路和变压器等值电路中导纳支路上的功率损耗有什么不同？
16、无限大功率电源的基本含义是什么？
17、试写出A、B两相短路，短路点相量边界条件。
18、试简要说明电容器作为无功电源并联于系统中的优、缺点？
19、为什么快速切除故障对提高系统暂态稳定性具有决定性作用？
20、线路始端输入的无功功率是否必然大于末端输出的无功功率？为什么？
21、简要说明中枢点有哪几种调压方式？
22、衡量电能质量的指标主要有哪些？
23、为什么减小元件的电抗能提高系统的静态稳定性？
24．对电力系统运行的三个基本要求是什么？
25、简述发电机P—Q运行极限主要受哪几种因素的限制？
26、什么是电力系统的静态稳定？简单电力系统静态稳定的实用判据是什么？
第15页。
电力系统分析(下)简答题题库
电力系统分析（下）简答题题库问答题1.综合负荷的定义答：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。
它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。
2. 综合负荷、供电负荷和发电负荷的区别及关系答：综合用电负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的供电负荷。
供电负荷再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的发电负荷。
3.负荷曲线的定义答：反映一段时间内负荷随时间而变化的规律，用负荷曲线来描述。
4.日负荷曲线和年负荷曲线的慨念答：负荷曲线按时间长短分，分为日负荷曲线和年负荷曲线。
日负荷曲线描述了一天24小时负荷的变化情况；年负荷曲线描述了一年内负荷变化的情况。
5.日负荷曲线中最大负荷、最小负荷、平均负荷、负荷率、最小负荷系数的慨念 答：负荷曲线中的最大值称为日最大负荷max P （又称峰荷），最小值称为日最小负荷min P （又称谷荷）；平均负荷是指某一时期（日，月，年）内的负荷功率的平均值，24024d av W P Pdt =⎰；负荷率m k 是日平均负荷av P 与日最大负荷max P 之比，即max avm P k P =；最小负荷系数α是日最小负荷min P 跟日最大负荷max P 之比，即minmaxP P α=。
6.日负荷曲线的作用答：日负荷曲线对电力系统的运行非常重要，它是调度部门安排日发电计划和确定系统运行方式的重要依据。
7.年最大负荷曲线的定义和作用答：年最大负荷曲线描述一年内每月（或每日）最大有功功率负荷变化的情况，它主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
8.年持续负荷曲线的定义、最大负荷利用时数的慨念、年持续负荷曲线的用途 答：年持续负荷曲线是按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成，作用是安排发电计划和进行可靠性估算。
电力系统简答题

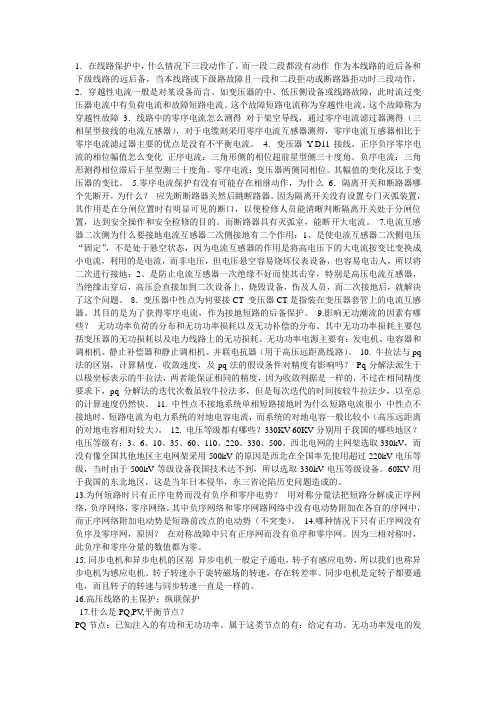

1．在线路保护中，什么情况下三段动作了，而一段二段都没有动作作为本线路的近后备和下级线路的远后备，当本线路或下级路故障且一段和二段拒动或断路器拒动时三段动作。
2．穿越性电流一般是对某设备而言。
如变压器的中、低压侧设备或线路故障，此时流过变压器电流中有负荷电流和故障短路电流。
这个故障短路电流称为穿越性电流。
这个故障称为穿越性故障3．线路中的零序电流怎么测得对于架空导线，通过零序电流滤过器测得（三相星型接线的电流互感器），对于电缆则采用零序电流互感器测得，零序电流互感器相比于零序电流滤过器主要的优点是没有不平衡电流。
4．变压器Y-D11接线，正序负序零序电流的相位幅值怎么变化正序电流：三角形侧的相位超前星型侧三十度角。
负序电流：三角形测得相位滞后于星型测三十度角。
零序电流：变压器两侧同相位。
其幅值的变化反比于变压器的变比。
5.零序电流保护有没有可能存在相继动作，为什么6．隔离开关和断路器哪个先断开，为什么？应先断断路器关然后跳断路器。
因为隔离开关没有设置专门灭弧装置，其作用是在分闸位置时有明显可见的断口，以便检修人员能清晰判断隔离开关处于分闸位置，达到安全操作和安全检修的目的。
而断路器具有灭弧室，能断开大电流。
7.电流互感器二次侧为什么要接地电流互感器二次侧接地有二个作用：1、是使电流互感器二次侧电压“固定”，不是处于悬空状态，因为电流互感器的作用是将高电压下的大电流按变比变换成小电流，利用的是电流，而非电压，但电压悬空容易烧坏仪表设备，也容易电击人，所以将二次进行接地；2、是防止电流互感器一次绝缘不好而使其击穿，特别是高压电流互感器，当绝缘击穿后，高压会直接加到二次设备上，烧毁设备，伤及人员，而二次接地后，就解决了这个问题。
8．变压器中性点为何要接CT 变压器CT是指装在变压器套管上的电流互感器。
其目的是为了获得零序电流，作为接地短路的后备保护。
9.影响无功潮流的因素有哪些？无功功率负荷的分布和无功功率损耗以及无功补偿的分布。
电力系统分析简答题...
1、高压输电线路的电路参数有哪些？各描述什么物理现象？画出输电线路的集中参数表示的∏型等值电路。
(5分)答：电阻、电抗、电导、电纳 （2分）1、电阻 反映了通电导线的热效应。
（0.5分）2、电抗 导线中流过交流电流，在导线周围产生的磁场效应。
（0.5分）3、电导 反映线路的泄漏和电晕现象。
（0.5分）4、电纳 反映导线间、导线与大地间的电容，即电场效应。
（0.5分）∏型等值电路：（1分）2、输电线路的电压降落、电压损耗、电压偏移是如何定义的？(5分)答：电压降落 ：指的是线路始末两端的电压相量差12()U U -或dU 。
(2分)电压损耗 ：指的是线路始末两端的电压数值差12()U U -。
(1.5分)电压偏移 ：指的是线路始端或末端电压与线路额定电压的数值差1()N U U -或2()N U U -，也常以百分值表示。
(1.5分)3、电力系统电压中枢节点的调压方式有哪些？并说明各调压方式的调压范围。
(5分) 答：一般把中枢点的调压方式分为逆调压、顺调压和常调压三类。
(2分)<1> 逆调压：最大负荷保持中枢点电压比网络额定电压高5%，最小负荷保持为网络额定电压。
(1分)<2> 顺调压：最大负荷时中枢点电压不低于网络额定电压的102.5%，最小负荷时不高于网络额定电压的107.5%。
(1分)<3> 常调压（恒调压）：介于上述两种调压方式之间，即在任何负荷下，中枢点电压保持基本不变，一般比网络额定电压高2%~5%。
(1分)4、电力系统常见的调压措施有哪些？(5分)答：1、改变发电机端电压调压(1.5分)2、改变变压器变比调压(1.5分)3、补偿设备调压：如并联电容器、调相机、静止补偿器等。
(2分)5、P-Q 分解法修正方程对牛顿-拉夫逊法的修正方程做了哪些简化？P-Q 分解法潮流计算有哪些特点？(5分)答：第一个简化是：计及高压电力网络中各元件的电抗一般远大于电阻，以致各点电压相位角的改变主要影响各元件中的有功功率潮流从而各节点的注入有功功率；各节点电压大小的改变主要影响各元件中的无功功率潮流从而各节点的注入无功功率。
电力系统简答题
①快速切除故障和自动重合闸；②强行励磁和快速关闭汽门；③电气制动和变压器中性点经小电阻接地；④采用单元接线方式；⑤连锁切机和切除部分负荷；⑥系统解列、异步运行和再同步。
2.中性点不接地系统相接地，A相对地电压为零，B、C两相对地电压的数值为（根号3）U，升高为线电压值。
5.在架空线路中，为什么要进行导线换位？
保证三相系数参数对称、减少对周围通讯线路的干扰。
6.为什么变压器中性点小电阻接地能够提高当系统发生接地故障时的暂态稳定性？
在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电阻将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。
3.选择导线截面积的方法有哪些？
①按经济电流密度选择导线截面；②按机械强度的要求选择导线最小容许截面；③按导线的长期发热条件选择导线截面；④按电晕临界电压选择导线截面；⑤按容许电压损耗选择导线截面
4.什么是大接地电流方式？
凡是需要断路器遮断单相接地故障电流者，属于大接地电流方式。即其电压在110KV以上的接线有：①中性点有效接地方式；②中性点全接地方式，即非常有效接地方式；③中性点经低电抗、中电阻和低电阻接地方式。
7.提高电力系统静态稳定性的措施有哪些？
①采用自动调节励磁装置；②减小线路电抗；③提高电力线路的额定电压；④采用串联电容器补偿；⑤改善电力系统的结构。
8.简述电力系统的几种主要调压措施？
①改变发电机端电压调压；②改变变压器变比调压；③改变网络中无功功率分布调压；④改善电力线路参数————串联电容器调压。
电力系统简答题

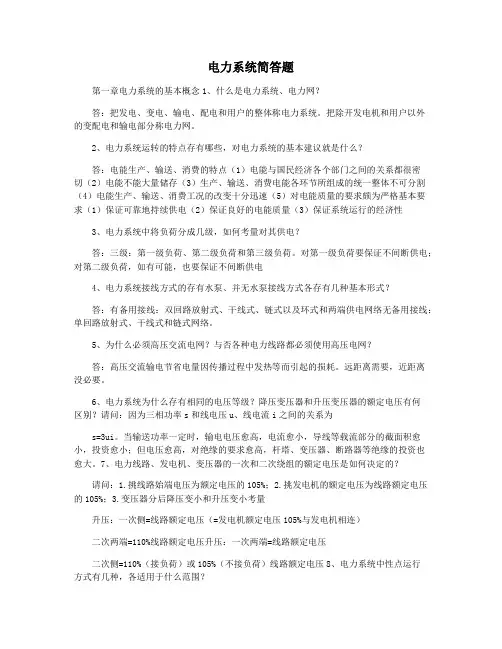

电力系统简答题第一章电力系统的基本概念1、什么是电力系统、电力网？答：把发电、变电、输电、配电和用户的整体称电力系统。
把除开发电机和用户以外的变配电和输电部分称电力网。
2、电力系统运转的特点存有哪些，对电力系统的基本建议就是什么？答：电能生产、输送、消费的特点（1）电能与国民经济各个部门之间的关系都很密切（2）电能不能大量储存（3）生产、输送、消费电能各环节所组成的统一整体不可分割（4）电能生产、输送、消费工况的改变十分迅速（5）对电能质量的要求颇为严格基本要求（1）保证可靠地持续供电（2）保证良好的电能质量（3）保证系统运行的经济性3、电力系统中将负荷分成几级，如何考量对其供电？答：三级：第一级负荷、第二级负荷和第三级负荷。
对第一级负荷要保证不间断供电；对第二级负荷，如有可能，也要保证不间断供电4、电力系统接线方式的存有水泵、并无水泵接线方式各存有几种基本形式？答：有备用接线：双回路放射式、干线式、链式以及环式和两端供电网络无备用接线：单回路放射式、干线式和链式网络。
5、为什么必须高压交流电网？与否各种电力线路都必须使用高压电网？答：高压交流输电节省电量因传播过程中发热等而引起的损耗。
远距离需要，近距离没必要。
6、电力系统为什么存有相同的电压等级？降压变压器和升压变压器的额定电压有何区别？请问：因为三相功率s和线电压u、线电流i之间的关系为s=3ui。
当输送功率一定时，输电电压愈高，电流愈小，导线等载流部分的截面积愈小，投资愈小；但电压愈高，对绝缘的要求愈高，杆塔、变压器、断路器等绝缘的投资也愈大。
7、电力线路、发电机、变压器的一次和二次绕组的额定电压是如何决定的？请问：1.挑线路始端电压为额定电压的105%；2.挑发电机的额定电压为线路额定电压的105%；3.变压器分后降压变小和升压变小考量升压：一次侧=线路额定电压（=发电机额定电压105%与发电机相连）二次两端=110%线路额定电压升压：一次两端=线路额定电压二次侧=110%（接负荷）或105%（不接负荷）线路额定电压8、电力系统中性点运行方式有几种，各适用于什么范围？请问:轻易中剧和不中剧两类。
电力系统简答题
简答题（1）1、什么是动力系统、电力系统、电力网？答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。
2、现代电网有哪些特点?答:1、由较强的超高压系统构成主网架。
2、各电网之间联系较强,电压等级相对简化。
3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。
4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。
5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。
3、区域电网互联的意义与作用是什么?答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。
2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。
3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。
4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。
5、能承受较大的冲击负荷,有利于改善电能质量。
6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。
4、电网无功补偿的原则是什么?答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。
5、简述电力系统电压特性与频率特性的区别是什么?答：电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。
电力系统分析基础八十八道简答题.doc
一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。
2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。
“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。
3 、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/ 周期）分量和（自由/ 非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ 时，这个时间应为（）秒左右。
4、标么值是指（有名值/ 实际值）和（基准值）的比值。
5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。
6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。
7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。
8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。
9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。
10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。
11、某变压器铭牌上标么电压为220± 2*%，他共有（ 5）个接头，各分接头电压分别为（220KV）（）（209KV）（）（231KV）。
二：思考题1.电力网，电力系统和动力系统的定义是什么（p2）答 : 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2. 电力系统的电气接线图和地理接线图有何区别（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
电力系统·简答题
1. 电力系统三相短路时，各相电流非周期分量是否相同？为什么？不相同。
因为非周期分量中的直流分量是为了保持定子各绕组磁链守恒产生的。
而短路前后各绕组周期分量的瞬时值之差三相都不相等，故非周期分量的起始值三相也不相等。
2. 用短路电流计算曲线进行计算时，负荷怎样考虑？为什么？负荷忽略不计。
因为在计算曲线绘制时已经考虑了负荷的影响。
计算曲线制作时，取故障前发电机额定满载运行，50%的负荷借于发电厂的高压母线，其余的负荷功率经输电线送到短路点以外。
因此在用短路电流曲线进行计算时，不用再重复考虑负荷的影响。
4. 试分析为何无阻尼绕组同步发电机暂态电势'q E 在短路瞬间保持不变？这一点有何实用价值？无阻尼绕组同步发电机由于其'q E 与励磁绕组交链的磁链f ψ成正比，而f ψ在运行状态发生突变瞬间守恒，故'q E 在运行状态发生突变瞬间也守恒。
对于无阻尼绕组的发电机利用这一点，可以从突变前瞬间的稳态中计算出它的数值并且直接应用于突变后瞬间的计算中。
1. 电力系统三相短路，冲击电流（即短路电流最大可能的瞬时值）记为im i ，有效值（短路电流最大可能的有效值）记为im I ，是否存在im im I i 2=？为什么？2. 分析同步发电机的电磁关系时，为什么要进行Park 变换？3. 试从物理概念分析为何三相输电线的零序电抗大于其正序电抗。
E在短路瞬间保持不变？这一点有何实4. 试分析为何同步发电机次暂态电势''q用价值？1.试从物理概念分析为何三相输电线的相间距离越大，正序电抗也越大。
2.有阻尼绕组的同步发电机机端发生三相短路，定子绕组中的短路电流周期分量可分为哪几个部分？其中哪些部分是衰减的？各按什么时间常数衰减？1. 一简单环网等值电路如图，对ab线路写出其自然功率分布和经济功率分布。
2. 试述为什么要实行无功功率的就地平衡？（注意在叙述中引用相关公式做论据）3.试作图说明为何无功不足时，电力系统电压水平会降低。
电力系统简答题及其参考答案
一，何为电力系统中性点，其运行方式如何,我国电力系统中性点运行情况如何？(P/21)1，电力系统中性点是指发电机或者变压器三相绕组星形接线的公共连接点。
因该点在系统正常对称运行时电位接近于零，故称之为中性点。
2，所谓中性点的运行方式，即与大地连接的方式，是一个涉及短路电流大小，绝缘水平，供电可靠性，接地保护方式，对通信的干扰，系统接线方式等很多方面的问题。
3，我国电力系统中性点接地方式有四种：中性点不接地，中性点经消弧线圈接地，中性点直接接地，中性点经电阻或电抗接地。
二，什么叫电压降落，电压损耗，电压偏移，及输电效率？(P/58，60，61)1，网络元件的电压降落是指元件首末端两点电压的相量差。
2，电压损耗是指始末端两点电压的数值差。
3，所谓电压偏移，是指网络中某节点的实际电压同网络该处额定电压的之间的数值差，可以用kV表示，也可以用额定电压的百分数表示：电压偏移(%)=(V-Vn)/Vn*100%4，线路末端有功功率与线路首端输送有功功率之比，便是线路的输电效率。
三，什么是电力系统的潮流分布计算？其计算的主要目的是什么？(P/58)所谓潮流计算，是指对电力系统某一稳态运行方式，确定系统的电压分布和功率分布，即计算出各母线（节点）电压幅值和相角，以及流过所有元件（设备）的有功功率和无功功率。
其主要目的有：1，检查电力系统各元件是否过载。
2，检查电力系统各母线电压是否满足要求。
3，根据对各种运行方式的潮流计算，可以帮助调度人员正确合理地选择系统运行方式。
4，根据功率分布，选择电力系统的电气设备和导线截面积，可以为电力系统的规划、扩建和继电保护整定计算提供必要的数据和依据。
5，为调压计算、经济运行计算、短路计算和稳定计算提供必要的数据。
四，简述用调相机补偿无功功率调压的原则和基本思路。
(p/124)1，无功补偿分为集中补偿,分散补偿和随机随器补偿,应该遵循：全面规划,合理布局,分级补偿,就地平衡；集中补偿与分散补偿相结合,以分散补偿主;高压补偿与低压补偿相结合,以低压补偿为主；调压与降损相结合，以降损为主的原则2，同步调相机相当于空载运行的同步电动机。
电力系统 简答题
1.简述电弧产生的四个过程2.自由电子从触头表面逸出：1）表面游离（高电场发射）2）热电子发射触头中间气体分离出自由电子：3）碰撞游离4）热游离电弧的形成是由于阴极在强电场作用下发射自由电子，并在外加电压作用下，发生碰撞游离。
电弧的维持和发展是由于在电弧高温作用下，阴极表面产生热电子发射，并在介质中发生热游离。
2.简述交流电弧的近阴极效应近阴极效应:在电弧电流过零瞬间，阴极附近弧隙在极短的时间内立即呈现约为150 ~250V 的起始介质强度，当触头两端外加交流电压小于150V时，电弧将会熄灭，这种现象称为近阴极效应。
3.交流电弧有何特点？提高断路器熄弧能力可以采取哪些措施？特点：交流电弧电流每半周期会自然过零一次，电流过零时，电弧自然暂时熄灭，电流反向时，电弧重燃。
措施：吹弧灭弧法：用液体或气体吹弧采用多断口灭弧——降低断口电压、加速电弧拉长速拉灭弧法：快速拉长电弧采用新型介质（SF6、真空）灭弧。
用特殊金属材料作触头（如铜钨合金、银钨合金等）长弧切短灭弧法：将长电弧分成几段短电弧，加强近阴极效应狭缝灭弧法----拉长电弧加强扩散。
4. 断路器的灭弧方法有哪些?同上?5.高压断路器有哪些功能? 高压断路器和高压隔离开关的操作应如何配合?控制作用:根据电网运行需要，用高压断路器把一部分电力设备或线路投入或退出运行。
保护作用:高压断路器还可以在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行。
操作方法: 停电时,要先断开断路器,后拉开隔离开关. 送电时,要先合隔离开关,再合断路器. 6.简述高压断路器,隔离开关,负荷开关的主要作用.高压断路器:1.控制作用: 根据电网运行需要，用高压断路器把一部分电力设备或线路投入或退出运行。
2.保护作用: 高压断路器还可以在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行。
隔离开关:隔离电压：在无电流电路上分断电路，形成明显的断口，建立可靠的绝缘间隙，保证检修人员的安全。
电力系统 简答题
1. 简述电弧产生的四个过程2. 自由电子从触头表面逸出： 1）表面游离（高电场发射） 2）热电子发射触头中间气体分离出自由电子： 3）碰撞游离 4）热游离电弧的形成是由于阴极在强电场作用下发射自由电子，并在外加电压作用下，发生碰撞游离。
电弧的维持和发展是由于在电弧高温作用下，阴极表面产生热电子发射，并在介质中发生热游离。
2.简述交流电弧的近阴极效应近阴极效应 :在电弧电流过零瞬间，阴极附近弧隙在极短的时间内立即呈现约为 150 ~250V 的起始介质强度，当触头两端外加交流电压小于 150V 时，电弧将会熄灭，这种现象称为近阴极效应。
3.交流电弧有何特点？提高断路器熄弧能力可以采取哪些措施？特点：交流电弧电流每半周期会自然过零一次，电流过零时，电弧自然暂时熄灭，电流反向时，电弧重燃。
措施：吹弧灭弧法：用液体或气体吹弧采用多断口灭弧——降低断口电压、加速电弧拉长速拉灭弧法：快速拉长电弧采用新型介质（SF6、真空）灭弧。
用特殊金属材料作触头（如铜钨合金、银钨合金等）长弧切短灭弧法：将长电弧分成几段短电弧，加强近阴极效应狭缝灭弧法----拉长电弧加强扩散。
4. 断路器的灭弧方法有哪些?同上?5.高压断路器有哪些功能? 高压断路器和高压隔离开关的操作应如何配合 ?控制作用:根据电网运行需要，用高压断路器把一部分电力设备或线路投入或退出运行。
保护作用:高压断路器还可以在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行。
操作方法: 停电时,要先断开断路器,后拉开隔离开关. 送电时,要先合隔离开关,再合断路器.6.简述高压断路器,隔离开关,负荷开关的主要作用 .高压断路器:1.控制作用: 根据电网运行需要，用高压断路器把一部分电力设备或线路投入或退出运行。
2.保护作用: 高压断路器还可以在电力线路或设备发生故障时将故障部分从电网快速切除，保证电网中的无故障部分正常运行。
隔离开关:隔离电压：在无电流电路上分断电路，形成明显的断口，建立可靠的绝缘间隙，保证检修人员的安全。
电力系统分析简答题题库2
电⼒系统分析简答题题库2电⼒系统稳态分析题库电⼒系统稳态分析思考题第1章1、请说明⽕⼒发电的能量转换过程.2、电⼒系统中除⽕电、⽔电及核电以外的其它发电形式⼀般称为“新能源”，你能说出⼏种新能源发电形式？3、⽕⼒发电使⽤的⼀次能源都有哪些？4、负荷成分主要是什么？5、电⼒系统包括哪些主要组成部分？分别起哪些作⽤？6、什么是电⼒⽹？什么是动⼒系统？7、电⼒系统常⽤的结线图有⼏种？8、电⼒系统⽣产的特点是什么？9、对电⼒系统运⾏的基本要求是什么？10、电能质量的主要指标是什么？11、考核电⼒系统运⾏经济性的指标是什么？12、什么是“有备⽤结线”？什么是“⽆备⽤结线”？各有⼏种形式？13、我国电⼒系统3kV以上的额定电压等级是什么？14、我国电⼒系统中性点的运⾏⽅式是什么？15、什么是“消弧线圈”？作⽤原理是什么？16、升压变和降压变的变⽐有何区别？17、我国三峡电站将装设台⽔轮发电机组，每台额定容量为MW.18、什么是线路的经济输送功率和输送距离？19、什么是“⿊启动”？20、*什么是“能量管理系统（EMS）”？21、*你对电⼒市场了解多少？22、*什么是⾼压直流（HVDC）输电系统？与交流输电相⽐有哪些优缺点？23、*什么是灵活交流输电系统（FACTS）？第2章1、“数学模型”的含义是什么？2、什么是发电机的“运⾏极限图（功率圆图）”？3、什么是发电机“进相运⾏”？4、什么是变压器的铜耗和铁耗？5、为什么说变压器的铜耗是可变损耗？铁耗是不变损耗？6、升压三绕组变压器三个绕组由内到外的排列顺序是：中、低、⾼；降压三绕组变压器三个绕组由内到外的排列顺序是：低、中、⾼，为什么？7、采⽤扩径导线或分裂导线的主要⽬的是什么？8、220kV和500kV线路上每串绝缘⼦的⽚数⼀般为多少？9、铝线和铜线的电阻率是多少？10、架空输电线为什么要换位？何谓“完全换位”？11、架空输电线路的电抗⼀般为Ω/km左右.12、架空输电线路的电纳⼀般为S/km左右.13、正常的架空输电线路的电导⼀般为S/km左右.14、架空线路与电缆线路在电⽓参数上主要有哪些差别？15、什么是电晕？16、三相导线等间距⽔平排列时，边相导线和中间相导线哪个更容易发⽣电晕现象？17、计算线路的参数时，在什么情况下需要考虑分布参数特性？18、什么是“平均额定电压”？它是如何规定的？19、标么制与有名制有和区别？20、在等值电路中，线路的对地⽀路是容性的，变压器的对地⽀路是感性的，为什么？21、什么是线路的“充电功率”？它对线路输送容量及系统运⾏有何影响？22、什么是负荷特性？它有什么涵义？23、*什么是负荷曲线？⽇负荷曲线和年负荷曲线各有何⽤处？24、*电⼒系统为什么要进⾏负荷预测？25、*⽇负荷曲线上如果有很⼤的“峰⾕差”会对系统有何影响？有何办法减⼩它？第3章1、什么是“潮流计算”？它有什么作⽤？⽐较潮流计算与⼀般电路计算有何异同.2、为什么潮流计算要计算功率和电压⽽不是电流和电压？如果将功率换成电流对潮流计算会带来什么影响？3、选择填空：在潮流计算中，（1）、功率（包括功率损耗）代表（三相）（单项）功率，单位是（MV A、MW、Mvar）（kV A、kW、kvar）（V A、W、var）；（2）、电压代表（线）（相）电压，单位是（kV）（V）；（3）、阻抗和导纳代表（单）（三）相参数，单位分别是欧姆和西门⼦.4、“电压降落（电压升⾼）”、“电压偏移（电压偏差）”、“电压调整”和“电压损耗”这些概念有何异同？5、什么是“输电效率”？6、请解释以下名词的含义并说明它们之间有何关系：（1）最⼤负荷利⽤⼩时数；（2）年负荷率；（3）年负荷损耗率；（4）最⼤负荷损耗时间；（5）线损率.7、当输电线路空载运⾏时，线路的末端电压将⾼于始端电压，为什么？8、500kV架空线路要装设并联电抗补偿，⼀般电缆线路要加串联电抗补偿，为什么？9、“运算负荷”与“运算功率”有何差别？10、“环型⽹络”与“辐射型⽹络”的潮流计算有何不同？11、什么是“功率分点”？“⽆功分点”与“有功分点”各有何特点？12、什么是“电磁环⽹”？它有⼏种表现形式？它对系统有哪些危害？13、环⽹中的“循环功率”会对系统有哪些影响？14、环⽹中潮流的“⾃然分布”与“经济分布”有何区别？15、潮流的调整控制⼿段主要有哪些？作业：3-1、3-3、3-27、3-31.第4章1、⼀般来说，潮流计算要有⼏个主要步骤？2、常⽤的潮流计算的数学模型是什么？3、什么是“⾃导纳”、“互导纳”？怎样形成和修改导纳阵？4、导纳阵都有哪些主要特点？5、在形成⽹络矩阵时，“树枝”和“链枝”的含义是什么？6、什么是导纳阵的“稀疏特性”？怎样计算导纳阵的稀疏度？7、什么是“压缩存储技术”？8、阻抗阵的定义是什么？形成阻抗阵都有哪些⽅法？9、潮流计算中的变量都有哪些？是怎样分类的？10、潮流计算中的节点分为⼏种类型？11、什么是“功率⽅程”？为什么说它是⾮线性⽅程？12、为什么说潮流计算只能采⽤“迭代法”求出满⾜⼀定精度的近似解？13、有⼏种“常规潮流”算法？14、*你了解多少“扩展潮流”算法？15、*什么是考虑“负荷静特性”的潮流计算？16、⾼斯-塞德尔迭代法的特点是什么？17、⽜顿-拉夫逊迭代法的特点是什么？18、“直⾓坐标”和“极坐标”指的是什么？19、P-Q分解法也叫“快速分解法（fast de-coupling method）”或“P-Q解耦法”，它的主要特点是什么？20、⽜顿-拉夫逊迭代法和P-Q分解法有何关系？21、在P-Q分解法中，因为考虑到电⼒系统的两个特点所以才能够对修正⽅程式进⾏简化，这两个特点是什么？它在什么情况下失效？22、在P-Q分解法中，雅可⽐矩阵变成了B'和B''，它们有什么特点？23、P-Q分解法的修正⽅程式是什么？24、请⽐较三种潮流计算⽅法的特点，包括原理、迭代次数、收敛性、计算速度、实⽤性及计算准确度.25、P-Q分解法的修正⽅程式相对于⽜顿法进⾏了种种简化，这是否意味着P-Q分解法的计算准确度低于⽜顿法？26、什么是“雅可⽐矩阵（Jacobean matrix）”？它有什么特点？为什么把它叫做“灵敏度矩阵”？27、为什么说分块雅可⽐矩阵与节点导纳阵具有相同的结构？n-个？28、为什么极坐标形式的修正⽅程式⽐直⾓坐标形式的修正⽅程式少了m29、⽜顿法潮流计算的基本步骤有哪些？30、*什么是“因⼦表”？31、*什么是“节点编号优化”？32、*什么是潮流计算的“收敛性”？发⽣不收敛的主要原因是什么？33、*什么是“优化潮流（OPF，Optimal Power Flow）”？潮流的约束条件都有哪些？作业：4-5，4-7，4-8，4-11第5章1、系统正常的频率质量范围是多少？系统怎样保证频率质量？2、为什么说系统的频率质量主要取决于有功平衡？3、*50Hz系统与60Hz系统相⽐有何特点？4、怎样理解负荷的变动与频率调整的关系？5、节点电压⾓度与系统的频率有何关系？6、什么是“调速器”和“调频器”？它们有何作⽤？7、什么是“开停机计划”？8、什么是“发电计划”？9、*什么是“负荷控制”？10、⽹络损耗的两个组成部分是什么？⾼压输电系统的⽹络损耗⼀般占系统总负荷的百分之多少？11、⽔电⼚、⽕电⼚和原⼦能电⼚的⼚⽤电率为多少？12、有功负荷预测的意义是什么？怎样进⾏预测？13、怎样理解系统设备的“定期维修”和“状态维修”？14、什么是系统的备⽤容量？怎样确定电⼒系统的备⽤容量？15、什么是“热备⽤”？什么是“冷备⽤”？16、有功功率的最优分配包含两个内容，它们是什么？各有什么含义？17、⽕电、⽔电和核电各有何特点？18、什么是“抽⽔蓄能”电⼚？它有何作⽤？19、枯⽔期和丰⽔期的机组安排各有何特点？20、什么是“耗量特性”？什么是“⽐耗量”和“耗量微增率”？21、什么是最优分配负荷的⽬标函数和约束条件？22、什么是“等耗量微增率准则”？23、什么是“⽔煤换算系数”？24、什么是“⽹损微增率”？25、什么是有功负荷经济分配的“协调⽅程式”？26、*什么是计算⽹损微增率的“B系数法”？27、系统的频率不满⾜质量要求会产⽣哪些不好影响？28、什么是“有功电源的静态频率特性”？什么是“有功负荷的静态频率特性”？29、“调差系数”和“单位调节功率”的含义是什么？30、说明ALFC、AGC、EDC和ACE的含义.31、什么是频率的“⽆差控制”和“有差控制”？作业：5-3，5-4，5-6，5-7，5-10，5-17，5-28.第6章1、电⼒系统中的⽆功电源都有哪些？各有何特点？2、什么是“⽆功优化”问题？3、什么是“等⽹损微增率准则”？4、电⼒系统中主要有⼏种电压调整的措施？各⾃有何特点？5、什么是“中枢点电压管理”？它有⼏种调压⽅式？6、⽆功电源最优分布的基本准则是什么？7、⽆功负荷最优补偿的基本准则是什么？8、电⼒系统中电压偏差过⼤的原因是因为⽆功问题，⼀种是⽆功不⾜，另⼀种是⽆功分布不合理，它们分别需要采取那种调压措施才能解决？9、为什么调节发电机的励磁可以调节端电压？10、变压器的分接头⼀般设在那个绕组？为什么选择不同的分接头可以调压？11、并联电容器调压和并联调相机调压有哪些不同？12、说明并联和串联补偿设备调压的原理是什么？13、为什么说电压的变化主要受⽆功分布的影响？14、怎样根据电压要求确定并联⽆功补偿容量？15、电压和频率是电能质量的两个重要指标，试⽐较调频和调压各有何特点？作业：6-2，6-16，6-19．第1章1、在括号中给出下⾯各变压器的额定电压.2、在括号中给出下⾯各变压器的额定电压.第2章1、计算线路参数并作出其Π型等值电路.已知线路型号为LGJ-400，2r=22mm ，长度为130km ，导线排列⽅式如图1所⽰.图1 图2 2、计算线路参数并作出其Π型等值电路.已知线路型号为LGJ-200×2，2r=17mm ，长度为150km ，导线排列⽅式如图2所⽰.3、计算双绕组变压器的参数并作出其等值电路.已知容量为31500kV A ，额定电压为121/10.5kV ，k P =20kW ，%k U=10.5，0P =10kW ，%0I =0.5.4、三绕组变压器的容量为120000/120000/60000kV A ，额定电压为220/121/11kV ，短路损耗为)21(-k P =130kW ，)31(-k P =135kW ，)32(-k P =125kW ；短路电压为%)21(-k U =18，%)31(-k U =10，%)32(-k U =7；空载损耗为0P =73kW ；空载电流为%0I =3.5.试计算归算到⾼压侧的变压器的参数并作出等值电路.5、⽀路12中的阻抗为Z ，在其中加⼊⼀理想变压器，其变⽐分别如图所⽰.请作出它们的等值电路.第3章3．1如图3.1所⽰两变压器并联运⾏，参数完全相同，如果，T1⼯作在主抽头；T2⼯作在+2.5%分接头，试分析两台变压器各承担负荷的⽐例是多少？题3.1图3． 2两台发电机经线路相联，接线如图所⽰.已知母线1、2的计算负荷分别为2010~1j S L +=，1020~2j S L +=，线路阻抗03.0j Z =，线路电阻略去不计.（1）设102=G P ，1U &及2U &的幅值相等，且等于1.计算发电机1、2输出的⽆功功率1G Q 和2G Q ，以及1U &和2U &间的相⾓差12δ；（2）在上述情况下，如果保持1G P 、2G P 和1U &幅值不变，⽽将母线2电压下降到0.9，试定性分析1G Q 、2G Q 及12δ的变化情况；（3）若1U &及2U &的幅值均等于1，但2U &⽐1U &滞后300时，则两台发电机输出的有功及⽆功各为多少？注：以上所给电压、阻抗及负荷数字均为标⼳值.题3.2图3．3电⼒系统接线如下图题3.3图其中发电机G1、G2的端电压、变压器T 第⼀绕组的分接头、调相机C 的⽆功功率可调；负荷功率恒定.试定性分析采⽤什么调节⽅式可以：（1）提⾼线段I 、II 的电压，但不改变这两段上流动的⽆功功率？（2）提⾼线段I 的电压，但不改变线段II 的电压和这两线段上流动的⽆功功率？（3）减少线段I 上流动的感性⽆功功率，但不改变线段II 上流动的感性⽆功功率，设感性⽆功功率的原始流向由I 侧流向II 侧.注：有⼀个以上答案时，只要求列出其中之⼀.3．4某电⼒⽹络等值电路图如图所⽰，其线路阻抗及接地导纳均以标⼳值⽰于图中.题3.4图（1）试写出该⽹络的节点导纳矩阵；（2）现采⽤⽜顿-拉夫逊法求解该⽹络的潮流，则其修正⽅程式应是怎样的（可以选直⾓和极坐标系统中的任意种）？并结合本⽹络具体情况，指出雅可⽐矩阵中哪些元素是零元素.（3）具体写出雅可⽐矩阵中于节点 2 有关的元素222e P N L =（直⾓坐标系统222jf e U +=&）或222e P N L =（极坐标系统222δj e U U =&）的表达式，任选⼀种.在求解潮流时指定节点4为平衡节点（其电压为00.1 ），节点5为PV节点，PQ节05点的注⼊功率及PV节点的有功注⼊功率及电压幅值均给定.3．5直流⽹络接线图如图所⽰，试确定图中2、3点的电压.（1）运⽤⾼斯-塞德尔法迭代2次；（2）运⽤⽜顿-拉夫逊法迭代⼀次.题3.5图3．6（1）试写出下图所⽰⽹络节点的电压、电流⽅程式；（2）求出该⽹络的节点导纳阵中各元素值；题3.6图（3）求出该⽹络的节点阻抗阵中各元素值.（图中各⽀路阻抗均为1）第4章作业题1、⽹络结构如图4.1所⽰.各参数单位均为西门⼦，求：（1）⽹络的导纳阵；（2）如果2-3⽀路的导纳由j5变为j10，导纳阵如何修改.图4.12、⽹络图如习题集4-5题所⽰，各参数为阻抗标⼳值，求节点导纳阵.3、系统图及参数如图4.2所⽰（1节点电压相⾓为0）.求：（1）形成⽹络导纳阵；（2）指出3个节点的节点类型；（3）指出各变量的类型（包括已知和未知变量）；（4）⽤节点电压⽅程形式列出系统的功率⽅程（即数学模型，写出矩阵形式即可）.图4.24、习题集4-8题，给定初值)0,0(),(21==x x x .（注：结果与参考答案不同）例题和解答：计算图⽰辐射⽹潮流.已知kV U 010121∠=&，MVA j S 5060~3+=，求1~S 和3U &.解答：设kV U 1103=，先由线路末端向始端求功率分布：)(07.5826.61)165.2(11050605060~2222MVA j S +=++++=)(88.118)1105.2501660()11016505.260110(222kV U =?-?+?+?+=)(14.0057.010)104(88.118~622MVA j j S y -=?-=?- )(93.57317.6114.0057.007.5826.61~~~222MVA j j j S S S y +=-++=?+=' )(96.6292.61)102.1(88.11893.57317.6193.57317.61~2221MVA j j j S +=++++=再有线路始端向末端求电压分布： )(27.115)1212.196.621092.61()1211096.622.192.61121(222kV U =?-?+?+?-= 01223.282.512149.4=-=-tg δ)(13.106)27.1155.207.581626.61()27.1151607.585.226.6127.115(223kV U =?-?+?+?-=01391.339.927.11524.7=-=-tg δ所以0314.613.106-∠=U &第三章作业：3-1，3-3，3-27，3-31.（其中3-27题（2）应为A ，D ，C 点电压）。
电力系统简答题
四、简答题：1、简述日负荷曲线的有关概念及意义。
答：日负荷曲线：表示负荷数值在一昼夜0时至24时随时间而变化的特性曲线。
表示日负荷曲线的特性指标有日负荷率和日最小负荷率，日负荷率表示日电量除以24的值与日大负荷的比值，日最小负荷率表示日最小负荷与日最大负荷的比值，较高的负荷率有利于电力系统的经济运行。
在日负荷曲线上，平均负荷以上为尖峰负荷，最小负荷以下的部分为基本负荷，平均负荷与最小负荷之间的部分为中间负荷。
日最大负荷与最小负荷之差称为日负荷峰谷差。
积累负荷峰谷资料主要用来研究调峰措施、调整负荷及规划电源。
2、系统电压调整的常用方法有几种？答：（1）增减无功功率进行调压，如发电机、调相机、并联电容器、并联电抗器调压。
（2）改变有功功率和无功功率的分布进行调压，如调压变压器、改变变压器分解头调压。
（3）改变网络参数进行调压，如串联电容、投停并列运行变压器、投停空载或青载高压线路调压。
特殊情况下有时采用调整用电负荷或限电的方法调整电压。
3、电力系统过电压分几类？其产生原因及特点是什么？答：（1）大气过电压。
由直击雷引起，特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系，与设备电压等级无关。
因此，220kV以下系统的绝缘水平往往由防止大气过电压决定。
（2）工频过电压：由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长，过电压倍数不高，一般对设备绝缘危险性不大，但在超高压、远距离输电确定绝缘水平时起重要作用。
（3）操作过电压：由电网内开关设备操作引起，特点具有随机性，但在不利情况下过电压倍数较高。
因此，330kV及以上超高压系统的绝缘水平往往由防止操作过电压决定。
谐振过电压：由系统电容及电感组成谐振回路时引起，特点是过电压倍数高、持续时间长。
4、什么是电磁环网？对电网运行有何弊端？什么情况还暂时保留？答：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。
弊端：（1）易造成系统热稳定破坏。
电力系统分析简答题
答:电压降落就是指变压器与输电线路两端电压得向量差,电压损耗就是指始末端电压得数值差。电压偏
移就是指网络中某节点得实际电压同网络该处得额定电压之间得数值差。 3、什么就是循环功率？多级环网在什么情况下出现循环功率？
答:与负荷无关,由两个供电点得电压差与网络参数确定这部分功率称为循环功率。 变压器得变比 K1 与 K2,当 K1≠K2 时则存在循环功率。
第 5 章 电力系统无功功率与电压调整 二、简答题
1、电力系统电压调整得基本原理就是什么？ 答:基本原理:其基本原理就是从变压器某一侧得线圈中引出若干分接头,通过有载分接开关,在不切断负 荷电流得情况下,由一分接头切换到另一分接头,以变换有效匝数,达到调节电压得目得。
电力系统分析考试及答案..
电力系统分析考试及答案..————————————————————————————————作者：————————————————————————————————日期：电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。
8、试画出电力线路等值电路。
二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。
C YL-2 L-335kV110kV220kVT-3T-210kVT-1GL-1四 、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。
求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。
电力系统分析基础试题及答案解析
电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。
四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。
中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。
在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。
电力系统分析简答题
一、电力系统的基本概念1、电力系统：发电、变电、输电、配电、用电电网：变电、输电、配电2、电力系统的基本特点：（1）电能的生产与消费具有同时性。
（2）电能与国民经济各部门和人民日常生活密切相关。
（3）电能的过渡过程十分短暂。
3、电力系统运行的基本要求（1）保证安全可靠供电。
（2）保证良好的供电质量（电能质量的指标是：频率、电压、交流电的波形）。
（3）保证电力系统运行的经济性。
（4）保持生态环境良好。
4、电力系统的额定电压（1）用电设备（kV）：3、6、10、35、60、110、220、330、500、750、1000 （2）电力线路的额定电压与用电设备相等。
（3）发电机的额定电压比网络额定电压高5%。
（4）①变压器一次侧绕组的额定电压与网络额定电压相等，直接与发电机相连时，其额定电压等于发电机额定电压。
②变压器二次绕组的额定电压为空载时的电压。
（a）直接接线路（10%）：变压器满载时内部阻抗上约有5%的电压损耗，为使变压器在额定负荷下工作时二次侧的电压比网络额定电压高5%，变压器二次绕组额定电压应比网络额定电压高10%。
（b）内阻抗小于7.5%（5%）：变压器内部损耗可忽略。
（c）直配负荷（5%）：没有线路损耗。
5、电力系统的接线方式按供电可靠性不同可分为：无备用接线（开式网）和有备用接线（闭式网）。
二、电力网络各元件的参数和等值电路1、单位长度参数：电阻r0（线路热效应）、电抗x0（磁效应）、电导g0（反映由泄漏电流和电晕所引起的有功损耗）、电纳b0（对地电场效应）2、采用分裂式导线的目的：增大导线半径，减小线路的电晕损耗以及线路电抗。
3、（1）①短路实验：低压侧短路，在高压侧加电压使绕组通过电流的电流达到额定值，测出高压侧所加电压值和回路所消耗的有功功率。
②空载实验：低压侧开路，高压侧加额定电压测出变压器的空载电流和空载损耗。
（2）变压器参数计算：短路损耗∆P s→R T、短路电压百分数U s%→X T、空载损耗∆P0→G T、空载电流百分数I0→B T。
电力系统简答题
1.电力系统的基本要求是什么？答：电力系统的基本要求：1，供电可靠性。
2，良好的供电质量。
3，安全、经济、合理性。
2.对调频厂的基本要求是什么？什么电厂最适合作为调频厂？答：对调频厂的基本要求有：①调整容量足够大；②调整速度足够快；③调整范围内经济性能应较好；④调整时不至引起系统内部或系统间联络线工作的困难。
根据上述基本要求具有调节库容的大容量水电厂作为调频电厂最为适宜。
3.什么叫功率分点？答：功率分点的含义是环形网络中功率输送的终点，或者说是功率方向的转折点。
系统的潮流方向都指向功率分点。
系统的有功功率分点和无功功率分点有可能不在同一处。
4.在无功电源不足引起电压水平普遍偏低电力系统中，能否改变变压器变压？为什么？答：不能，因为改变变压器的变比并不能改善电力系统无功功率平衡状态，系统无功功率不足，发电机发出的无功功率不能满足负载需要，从发电机开始就会表现为低电压，整个电网的电压都会降低，这时再想通过变压器调压是没有效果的5.简述运用对称分量法计算不对称短路故障处短路电流步骤？答：应用对称法计算不对称短路故障处短路电流的步骤如下：①绘制三序等值电路，计算三序等值电路参数；②对三序等值电路进行化简，得到三序等效网络（或三序电压平衡方程）；③列故障处边界条件方程；④根据边界条件方程绘制复合序网，求取故障处基本相的三序电流分量（或利用三序电压方程和边界条件方程求解故障处基本相三序电流分量）⑤利用对称分量法公式，根据故障处基本相三序电流分量求故障处各相电流。
6.写出电力系统中f点发生两相短路接地故障时的边界条件，并画出其复合序网。
答：以B、C两相短路为例，边界条件为复合序网如下图所示：7.为什么变压器中性点经小电阻接地可提高系统发生接地故障时暂态稳定性？答：在输电线路送端的变压器经小电阻接地，当线路送端发生不对称接地时，零序电流通过该电晕将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。
电力系统分析试卷及答案完整版
电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。
8、试画出电力线路等值电路。
二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。
四93kW,短路电压耗、G、B。
五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。
工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。
试求归算到220千伏侧的变压器参数。
（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。
表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统分析自测题第1章绪论二、简答题1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何规定的？答：电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b.发电机的额定电压比所连接线路的额定电压高5%用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%2、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
三、计算题P18 例题1-1P25 习题1-4第2章电力系统元件模型及参数计算二、简答题1、多电压等级网络参数归算时，基准值选取的一般原则？答：电力系统基准值的原则是：a.全系统只能有一套基准值 b. 一般取额定值为基准值c.电压、电流、阻抗和功率的基准值必须满足电磁基本关系。
2、分裂导线的作用是什么？分裂数为多少合适？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
3、什么叫电力线路的平均额定电压？我国电力线路的平均额定电压有哪些？答：线路额定平均电压是指输电线路首末段电压的平均值。
我国的电力线路平均额定电压有 3.15kv、6.3kv、10.5kv、15.75kv、37kv、115kv、230kv、345kv、525kv。
三、计算题1、例题2-1 2-2 2-5 2-72、习题2-6 2-83、以下章节的计算公式掌握会用。
2.2 输电线路的等值电路和参数计算 2.4 变压器的等值电路和参数的计算2.5 发电机和负荷模型（第45页的公式）2.6电力系统的稳态等值电路第3章简单电力网的潮流计算二、简答题1、降低网络损耗的技术措施？答：减少无功功率的传输，在闭式网络中实行功率的经济分布，合理确定电力网的运行电压，组织变压器的经济运行等。
2、什么是电压降落，电压损耗和电压偏移？答：电压降落是指变压器和输电线路两端电压的向量差，电压损耗是指始末端电压的数值差。
电压偏移是指网络中某节点的实际电压同网络该处的额定电压之间的数值差。
3、什么是循环功率？多级环网在什么情况下出现循环功率？答：与负荷无关，由两个供电点的电压差和网络参数确定这部分功率称为循环功率。
变压器的变比K1与K2,当K1M K2时则存在循环功率。
4、开式电力网潮流计算的步骤？ ( P70页)答：(1)计算参数并做出等值电路；(2)用额定电压Vn计算各点运算负荷，简化等值电路；(3)从末端线路开始，用额定电压Vn和已求得的负荷点运算负荷依次计算各段线路的功率损耗；(4)用已知电源点电压Va和已求得的功率分布，从A点开始逐段计算电压降落，求得各点电压及电压损耗。
三、计算题1、例题3-1 3-3 3-52、习题3-73、第3章的计算公式掌握会用。
第4章电力系统有功功率和频率调整、、简答题1、什么是电力系统频率的一次调整和二次调整？能否做到频率的无差调节?答：一次调整：负荷变化引起频率偏差时，系统中凡装有调速器又留有可调容量的发电机组都自动参加频率调整。
二次调整：通过操作调频器，使发电机组的频率特性平行的移动，从而使负荷变动引起的频率偏移缩小在允许波动范围内。
一次调整不能做到无差调节，必须进行二次调整才能实现无差调节。
2、什么是发电机组的有功功率一频率静态特性？(写出公式)3、有功负荷的三种分量以及它们的各调整方法?答：第一种负荷曲线，变化的幅度很小，频率很高，周期很短，引起的频率偏移一般是由发电机组的调速器进行调整，称为一次调整；第二种负荷曲线，变化的幅度很大，频率较低，周期较长，仅靠调速器的作用往往不能将频率变化限制在允许范围，调频器必须参与频率的调整，这种调整称为二次调整；第三种负荷曲线，变化的幅度很大，且变化缓慢，周期也最长，根据负荷预测，按一定的优化原则，在各发电厂间、发电机实现功率的经济分配，这称为电力系统的经济运行调整。
4、什么是电力系统的有功功率—频率静态特性？什么是电力系统的单位调节功率？（写出公式）答：当电力系统稳态运行时，系统中有功功率随频率变化的特性。
电力系统的单位调节功率即电力系统的功率-频率静态特性系数，它表示在计及发电机组和负荷的调节效应时，引起频率单位变化的负荷变化量。
5、什么是电力系统负荷的有功功率—频率的静态特性？什么是有功负荷的频率调节效应（写出公式）答：当电力系统稳态运行时，系统中有功功率随频率变化的特性。
当系统中有功功率失去平衡时而引起频率变化，系统负荷也参与对频率的调节，这种特性有助于系统中有功功率在新的频率值下重新获得平衡，这种现象称为负荷的频率调节效应。
6、选择主调频厂应满足那些条件？答：（1）具有足够的调整容量及调整范围；（2）调频机组具有与负荷变化速度相适应的调整速度；（3）调整出力负荷安全及经济原则。
此外，还应考虑由于调频所引起的联络线上交换功率的波动，以及网络中某些中枢点的电压是否超出允许范围。
第 5 章电力系统无功功率和电压调整、简答题1 、电力系统电压调整的基本原理是什么？答：基本原理：其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
2、电力系统常见的调压措施有哪些？答：调压措施：改变发电机端电压调压，改变变压器分接头调压，利用并联补偿设备调压，利用串联电容器补偿调压。
3、电力系统中电压中枢点一般选择何处？电压中枢点的调压方式有哪些？答：一般可选择下列母线作为电压中枢点：大型发电厂的高压母线。
枢纽变电所的二次母线。
有大量地方性负荷的发电厂母线。
调压方式：逆调压，顺调压，常调压。
4、电力系统中无功负荷和无功功率损耗主要是指什么答：由于大多数用电设备的功率因数都不等于1,因此在运行中要消耗无功功率，即为无功负荷。
无功损耗指电力线路上的无功损耗和变压器的无功损耗。
？5、电力系统中无功功率电源的种类有哪些？答：发电机，同步调相机，静电电容器，静止补偿器，并联电抗器。
第7章电力系统三相短路的分析计算二、简答题1、什么是短路冲击电流？它在什么条件下出现？什么是短路电流的最大有效值？答：短路冲击电流指短路电流最大可能的瞬时值，用表示。
其主要作用是校验电气设备的电动力稳定度。
它在短路前电路处于空载状态，并且短路时电源电势刚好过零值（即合闸角为0）的时候，即发生短路后约半个周期时出现。
答：短路电流的最大有效值是指以t时刻为中心的一周期内短路全电流瞬时值的均方根值。
2、什么是短路功率（短路容量）？其标幺值是否等于短路电流的标幺值？为什么？3、网络变换与化简的主要方法？答：1.网络的等值变换（1）无源网络的星网变换（2）有源支路的并联2.分裂电势源和分裂短路点3.利用网络的对称性化简4电流分布系数法.第8章 电力系统不对称故障的分析计算、简答题1、什么是对称分量法？正序、负序和零序分量各有什么特点？答：对称分量法是指在二相电路中，任意一组不对称的二向量 的分量：a 、正序分量（三向量大小相等，相位互差 120°，且与正常运行时的相序相同）b 、负序分量 （三向量大小相同，小岗位互差120。
，且与正常运行时的相序相反）c 、零序分量（三向量大小相等， 相位一致）。
2、 计算不对称故障的基本原则？答：把故障处的三相阻抗不对称表示为电压和电流相量的不对称，使系统其余部分保持为三相阻抗对称 的系统。
3、 如何制定电力系统的各序等值电路？答：做等效电路图时，一般从故障点开始做起（相当于在故障点施加某一序电压），逐一查明各序电流 能流通的路径，凡各序电流所流经的元件，都应包括在等效电路中。
4、 什么是正序等效定则？其意义何在？答：正序等效定则：再简单不对称故障情况下，故障点正序电流与在故障点每一相中接入附加阻抗，并 在其后发生的三相短路时的电流相等。
其意义是可以计算不对称的三相短路电流。
第9章电力系统运行稳定性概论1、提高电力系统静态稳定性的措施?答：提高静态稳定：a 、采用自动励磁调节装置b 、提高运行电压水平c 、发电机快速强制励磁d 、 减小发电机和变压器的电抗e 、改善系统结构f 、减小输电线路电抗（串联电容、采用分裂导线）2、电力系统稳定性如何分类？研究的主要内容是什么?答：电力系统的稳定性按照干扰的大小一般分为静态稳定和暂态稳定两类。
研究的内容：系统在某 一正厲，必，可以分解成三组三相对称简答题常运行的状态下受到干扰之后，经过一段时间能否恢复到原来的稳定运行状态，或过渡到新的稳定运行状态。
3、电力系统静态稳定性的实用判据是什么？答：其判据就是系统状态方程的特征根都小于0。
4、提高电力系统暂态稳定性的措施？答：提高暂态稳定：a、快速切除故障b、采用自动重合闸c、发电机快速强制励磁d、发电机电气制动e、变压器中性点经小电阻接地f、快速关闭汽门g、切发电机和切负荷h、设置中间开关站i、输电线路强行串联补偿。
5、电力系统静态稳定储备系数和整步功率系数的含义是什么？答：电力系统静态稳定储备的大小通常用静态稳定储备系数尺尹来表示，=，其中化1为静态稳定的极限输送功率，为正常运行时的发电机输送功率。
DP整步功率系数：而，其大小可以说明发电机维持同步运行的能力，即说明静态稳定的程度。
