三相异步电动机的控制电路图

三相异步电动机的控制电路
一、复习思路及要求
1. 题型：选择题、技能题、简答题。

2. 必须熟练分析各种控制电路的工作原理，只有熟悉了工作原理才能正确绘制控制电路；补画控制电路；识别电路图中的错误；对故障进行正确分析处理；设计一些简单的控制电路；并且对PLC中简单的程序设计也有帮助。

3. 该部分容是非常重要的，要熟悉电路形式及控制形式：自锁、联锁的作用及连接方式；点动、连续运转；具有过载保护的连续运转控制电路是基础。

4. 需要掌握的控制电路有：⑴点动单向运转控制电路；⑵连续单向运转控制电路；⑶点动与连续混合控制电路；⑷接触器联锁双向运转控制电路；⑸按钮联锁双向运转控制电路；⑹接触器按钮双重联锁双向运转控制电路；（7）降压起动控制电路。

二、控制电路的分析

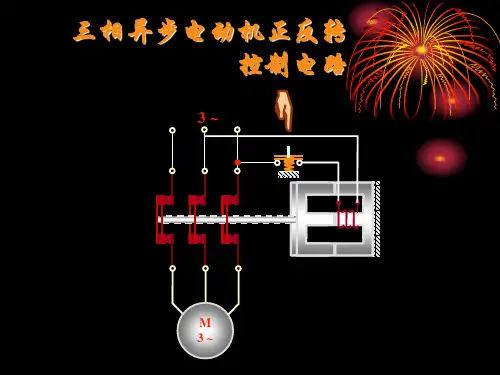

1.单向点动转控制电路
2.单向连续运转控制电路
3.连续与点动混合控制电路（一）
4.连续与点动混合控制电路（二）
5.连续与点动混合控制电路（三）
该电路中使用了中间继电器。

其电器符号是KA。

作用是：当其他继电器的触点数量不够时，可借助中间继电器来扩展触头数和触点容量，起到信号中继作用。

注：通过以上控制电路明确自锁的作用及其连接方式．．．．．．．．．．．．．．．．．．．．．．．。

6.多地控制电路
该控制电路能实现电动机的两地控制。

起动按钮并联，停止按钮串联。

（图中如果SB1、SB2控制A地，则SB3、SB4控制B地。

）
7.接触器联锁双向控制电路
该电路采用了接触器联锁优点是工作安全可靠。

但电动机由正转变为反转时，必须先按下停止按钮，才能按反转按钮，否则由于接触器联锁作用，不能实现反转。

8.按钮联锁双向控制电路该线路的优点是操作方便，由正转变为反转时不必按下停止按钮，但容易产生电源两相短路故障。

9.接触器按钮双重联锁双向控制电路
该线路工作安全可靠、操作方便。

注：通过以上三个线路要明确联锁的作用及连接方式．．．．．．．．．．．．．．．．．．．．．．．。

10.定子绕组串电阻降压起动控制线路（一）
电动机从降压起动到全压运转是由操作人员操作按钮SB2来实现的。

11. 定子绕组串电阻降压起动控制线路（二）
该线路由降压起动变为全压运行是通过时间继电器来实现的。

当电动机全压运行时，KM1、KM2、KT 的线圈均长时间通电，从而使能耗增加，电器寿命缩短。

12. 定子绕组串电阻降压起动控制线路（三）
该线路的主电路中，KM2的三对主触头不是直接并接在启动电阻R 两端，而是把KM1的主触头也并接了进去，这样KM1和KT 只作短时间的降压起动用，待电动机全压运转后就全部从线路中切除，从而延长了KM1和KT 的使用寿命。

13. Y －Δ降压启动控制线路（一）
14. Y －Δ降压启动控制线路（二）
该线路中KM Y 得电以后，通过KM Y 的常开辅助触头使KM 得电动作，此时KM Y 的主触头是在无负载的条件下闭合的，故可延长KM Y 的主触头的使用寿命。

15. Y －Δ降压启动控制线路（三）（QX3－13型）
16. 延边三角形降压起动
延边三角形降压启动是指电动机启动时，把定子绕组的一部分接成“Δ”。

另一部分接成“Y ”形，使整个绕组接成延边“Δ”。

待电动机启动后，再把定子绕组改接成Δ形全压运行。

如图所示：
四、接线图
接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。

主要用于安装接线、线路的检查维修和故障处理。

1. 接线图中一般示出如下容：电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面积、屏蔽和导线绞合等。

2. 所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。

3. 接线图中的导线有单根导线、导线组（或线扎）、电缆之分，可用连续线和中断线来表示，凡走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。

在用线束来表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

4. 布置图是根据电器元件在控制板上的实际安装位置，采用简化的外形符号（如正方形、矩形、圆形）而绘制的一种简图。

它不表示各电器的具体结构、作用、接线情况以及工作原理，主要用于电器元件的布置和安装。

5. 常用控制线路的布置、安装接线图 （1） 点动正转控制线路
① 布置图
② 接线图
（2）接触器自锁正转控制线路接线图
通过上面两个接线图，掌握接线图的画法。

（3）具有过载保护的接触器自锁正转控制线路接线图
五、练习题
1.试分析如图所示电路中的有关错误及出现的现象。

2.有人为某生产机械设计出既能点动又能连续运行，并具有短路和过载保护的电气控制线路。

试分析说明该线路能否正常工作。

3.试分析下列电路能否正常工作？若不能，请找出原因，并改正过来。

4.试分析下列电路能否实现点动控制？若不能，试分析说明原因，并加以改正。

5.试分析下列电路能否实现自锁控制？若不能，试分析说明原因，并加以改正。

6.如图所示电路哪些地方画错了？试改正。

7.试分析下面电路能否满足以下控制要求和保护要求：①能实现单向启动和停止；②具有短路、过载、欠压和失压保护。

若不能满足以上要求，试加以改正，并说明原因。

8.试为某生产机械设计电动机的电气控制线路。

要求如下：①既能点动控制又能连续控制；
②有短路、过载、欠压和失压保护。

9.如图所示电路只能实现电动机的单向启动和停止。

试用接触器和按钮在图中填画出使电动机反转的控制线路，并具有接触器联锁保护作用。

10.说明下列电路能否实现正反转？若不能，试说明原因。

11.指出下列电路中哪些元件起联锁作用？各线路有什么优缺点？
12.如图所示为正反转控制电路图，请检查图中哪些地方画错了？试加以改正，并说明改正的原因。

13. 如图为定子绕组串电阻降压启动的两个主电路，试比较分析两个主电路的接线有何不同？在启动和工作过程中有何区别？
14. 试分析下图能否正常实现串电阻降压启动？若不能，请说明原因并加以改进。

15. 如图所示电路如何实现短路、过载保护？
16. 如图所示怎样操作实现点动与连续控制。
