测量投影仪
25J数字测量投影仪操作规程
25J数字测量投影仪操作规程1、适用范围：广泛适用于机械、仪表、钟表、电子、电缆、橡胶等各行业及院校、研究所、计量检定部门、试验室和生产车间。
2、主要技术参数：工作台尺寸：150mm*150mm液晶显示屏尺寸：320mm*320mm工作台行程：X轴55mm,Y轴55mm玻璃台尺寸：Φ60载物台旋转范围：0-360°上光源：30W(6V)下光源：30W(6V)测量手轮格值：0.01mm调焦行程：60mm操作方式：手动电源：220V,50HZ重量：约35KG3、操作步骤：3.1 打开主机和液晶显示器开关使系统供电。
3.2根据测量样品选择上光源测量或下光源测量，测量样品放在载物镜中心位置，调节变焦镜头或镜头高度使显示屏成像清晰，将其旋转零位对准，调整样品测量点与测量轴平行，移动测微手轮将被测点的一端对准显示屏上十字线交点，测微X轴手轮上读数，移动测微手轮另一被测点对准十字线交点，再次读数，两者之差即为被测尺寸。
同样方法移动Y轴进行纵向测量。
3.3测量时可调节工作台左方的光源调整轮，选择合适的测量亮度。
3.4测量工作完毕后使工作台在X、Y方向恢复到对称位置。
4、维护和保养:4.1仪器应放在清洁干燥的试验室里，避免光学零件发霉、金属生锈，影响光学系统成像质量和仪器测量精度。
4.2光学零件不能用手触摸，上有灰尘可用软毛笔拂去，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
4.3显示屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，在用干净湿纱布擦抹几次去净洗涤剂。
4.4仪器轨道面应定期用航空汽油擦干净，在涂除锈油脂。
数字式测量投影仪安全操作及保养规程

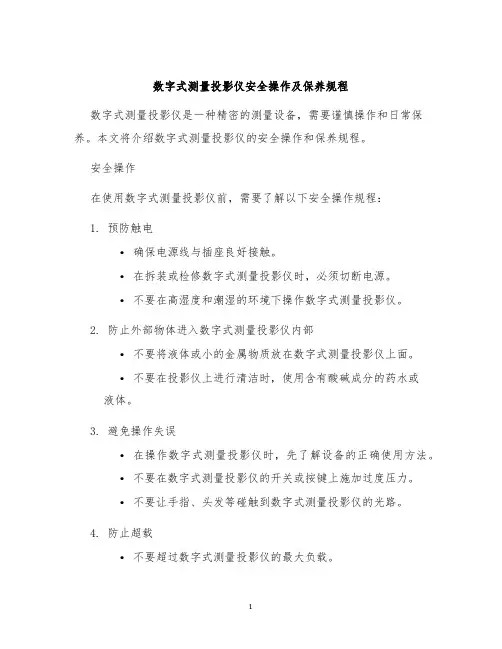

数字式测量投影仪安全操作及保养规程数字式测量投影仪是一种精密的测量设备，需要谨慎操作和日常保养。
本文将介绍数字式测量投影仪的安全操作和保养规程。
安全操作在使用数字式测量投影仪前，需要了解以下安全操作规程：1. 预防触电•确保电源线与插座良好接触。
•在拆装或检修数字式测量投影仪时，必须切断电源。
•不要在高湿度和潮湿的环境下操作数字式测量投影仪。
2. 防止外部物体进入数字式测量投影仪内部•不要将液体或小的金属物质放在数字式测量投影仪上面。
•不要在投影仪上进行清洁时，使用含有酸碱成分的药水或液体。
3. 避免操作失误•在操作数字式测量投影仪时，先了解设备的正确使用方法。
•不要在数字式测量投影仪的开关或按键上施加过度压力。
•不要让手指、头发等碰触到数字式测量投影仪的光路。
4. 防止超载•不要超过数字式测量投影仪的最大负载。
保养规程适当的保养是数字式测量投影仪长期使用的前提。
以下是数字式测量投影仪的保养规程：1. 清洁•用软毛刷轻轻擦拭镜头，避免使用手揉擦或利用衣物擦拭。
•定期对镜头进行清洁，建议一个月清洁一次。
•在数字式测量投影仪不使用的期间，使用密封的布封套，减少镜头灰尘沉积，影响镜头实际度量精度。
2. 其他保养•定期清洁数字式测量投影仪外壳。
•定期检查电源线是否磨损，如发现磨损及时更换。
总结数字式测量投影仪是一种精密设备，使用和保养都需要注意安全。
保养得当可以作为数字式测量投影仪长期使用和精度保持的关键，同时也能有效延长数字式测量投影仪的使用寿命和维持投资价值。
希望本文所提供的安全操作和保养规程能够对使用数字式测量投影仪的人员提供帮助。
JT300S1505数字测量投影仪测试方法
标题： JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数1/21. 目的为JT300S1505数字测量投影仪操作详细说明，以保证能正确使用。
2. 范围适用于JT300S1505数字测量投影仪。
3. 定义无 4. 操作方法4.1接上电源,然后按下电源开关,数显表进入自检状态，按任意一个键或自检完成后,进入正常显示状态。
（图1 图2 图3所示）图1 图2 图34.2取待测线材绝缘或护套一段，用刀片进行纵向切割成片状作为被测试样（被测试样一定要切得薄，厚度不超过0.3mm ），将其放在工作台中央，调节工作台升降手轮，使投影屏幕上光亮适中，图象清晰。
（图4 图5 图6图7所示）4.3调节工作台纵、横向测微鼓轮，开始对试样进行测量。
（图7所示）4.4投影屏旋转零位对准，调整工件测量方向与测量轴平行，移动工作台将被测长度的一端对准屏上刻线交点，坐标值清零，移动工作台使另一端对准屏上刻线交点，此时显示值即为被测尺寸。
（图3所示） 4.5用毕立即切断电源。
打开电源开关仪器初始状态开机数显表画面标题： JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数2/2图4 图5 图6图7 图85. 维护保养5.1使用本仪器时，必须注意防尘、防油、防潮。
5.2仪器应放在清洁干燥的房间里(室温20℃±5℃，湿度低于60％)避免光学零件发霉、金属件生锈，影响光学系统成像质量和仪器测量精度。
光学零件不能用手触摸，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
投影屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，再用干净试纱布擦抹几次去净，再涂防锈油脂。
仪器导轨面应定期用航空汽油擦干净，再涂防锈油脂。
经常注意风扇工作是否正常。
除需要外，透、反射照明正常使用时只需开低档即可，对延长灯泡使用寿命有好处。
5.3仪器外露运动部分机械件，要定期用汽油揩清，涂以适量润滑脂、润滑油防锈，工作台调焦导轨 加润滑脂，工作台测量导轨表面加钟油。
JT300A轮廓测量投影仪操作规程
JT300A轮廓测量投影仪的注意事项一.使用前认真阅读说明书，JT300A轮廓测量投影仪是一种精密度高效光学仪器。
二.将被测试样放在平台上，调动X，Y轴微测手轮，使被测试样的轮廓投影在投影屏上。
三.适用适当的放大倍数，调动调焦手轮，使被测试样清晰出现在投影屏上。
四.光学零件不能用手触摸，上有灰尘可用软毛刷拂去，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。
五.仪器导轨面应定期用航空汽油擦干净，在途防锈油脂。
六.投影仪是一种光电一体化的精密光学计算仪器，需经常维护和保养，以保证仪器原有的精度。
七.经常注意风扇工作是否正常。
八.除需要外，透、反射照明尽量不要同时打开，透明照明正常使用时只需开低档即可，对延长灯泡使用寿命有好处。
九.没测测量完毕，透镜应保持清洁，切忌用手指或硬物碰触，此时，切断投影仪的电源，套好罩子。
测量投影仪使用方法1．照明灯泡的更换和调整此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。
1）恢复性调整取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。
2）更换灯泡的方法打开侧门，松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5。
松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。
装上仪器。
3）反射照明的调整打开反射照明光源，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。
将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。
2．物镜更换1）仪器只是一个物镜共用的螺纹接口，各倍物镜要单独使用。
投影仪的测量介绍 投影仪如何操作
投影仪的测量介绍投影仪如何操作测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。
一般来说，测量投影仪紧要由照明灯泡，物镜，工作台，投影仪这四个部件构成。
影仪测量学问1.投影机光源型式投影测定机的投影光线型式有二种，兹分述如下：a.轮廓投影轮廓投影乃应用〝光〞的直线前进原理而得。
光源所发出的光通过待测工件，而投影到投影幕上，由于待测工件并非透亮物，故只能看到待测工件的外缘轮廓，又称为透过照明法。
b.表面投影表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
2.投影机机型投影测定机依设计的不同，轮廓投影光线可分为光轴向上型、光轴向下型、光轴横向型等三种，光线经由工件投射至镜头，再反射至投影幕上。
表面投影光线都接受水平投射，光线经由半反射镜反射至工件表面，再由工件表面反射，穿过半反射镜投射至镜头，再反射至投影幕上。
若以轮廓投影光线投射方向分类，投影测定机之型式如下：a.光轴向上型轮廓投影光线由上而下投射；表面投影光线沿水平方向，藉半反射镜转为由上而下投射，*大特点为投影幕呈倾斜状态，简单察看投影像。
b.光轴向下型表面投影乃应用〝光〞的反射原理而得。
光源必需照在待测工件表面的上方，经工件表面后，反射至投影幕上，而得到放大的工件轮廓表面情形，故照射在物体表面的光又称为反射照明法。
反射照明法又分为斜反射照明法及垂直反射照明法两种。
c.光轴横向型轮廓投影光线呈水平方向投射；表面投影光线沿水平另一轴向投射，藉半反射镜转为呈水平方向投射，*大特点为测定面与光轴平行，测定物装设或拆卸简单。
测量投影仪的使用方法
测量投影仪的使用方法
测量投影仪的使用方法需要以下步骤：
1. 准备投影仪：确保投影仪已经连接到电源，并且与电脑或其他设备通过适当的连接线连接好。
确保投影仪放置在离屏幕或者墙壁适当的距离，并且可以以直接投影的方式照射到屏幕上。
2. 调整焦距和投影角度：开启投影仪后，使用其遥控器或者按钮调整焦距，使图像清晰且不模糊。
同时，通过调节投影仪的上下左右角度，使投影的图像在屏幕或者墙壁上完整显示。
3. 调整图像大小和位置：通过投影仪的菜单或者按钮功能，调整图像的大小和位置，使其适应屏幕或者墙壁的大小和位置。
保持图像居中且没有失真。
4. 调整亮度和对比度：使用投影仪遥控器或者菜单功能，调整亮度和对比度，以使图像在屏幕上有适当的亮度和色彩表现。
根据具体使用场景，可以调整图像的亮度和对比度来达到最佳效果。
5. 选择正确的投影模式：在投影仪的菜单中，选择合适的投影模式。
根据不同的使用场景，有不同的投影模式可供选择，如标准模式、动态模式、影院模式等。
选择正确的投影模式可以使图像更加逼真和饱满。
6. 调整音量和音频设置：如果投影仪具备音频功能，可以通过遥控器或者菜单调整音量大小和音频设置。
确保声音清晰且适当，以满足观看影片或者演讲的需要。
7. 进行最终调整：根据具体需求，通过上述步骤进行调整，并反复测试和观察图像效果，直到满意为止。
重要提示：在进行上述步骤时，请务必参考投影仪的用户手册或者操作指南，以确保按照正确的操作步骤进行。
每个品牌和型号的投影仪可能略有不同的操作方式和功能设置。
投影测量仪使用方法
投影测量仪使用方法投影测量仪是一种广泛应用于工业检测和测量领域的精密仪器，可以用于测量各种物体的尺寸、直径、角度、距离等参数。
下面我将详细介绍投影测量仪的使用方法，共分为以下几个方面：1. 准备工作：- 将投影测量仪放置在平稳的水平台面上，并确保没有任何与其相干扰。
- 接通仪器的电源，并将测量物体放置在仪器的工作台上。
- 根据测量物体的尺寸，在投影测量仪上选择合适的投影镜片，并装配到仪器上。
2. 调节仪器：- 调节仪器的横向、纵向和高度，让工作台与测量物体保持合适的距离，以便观察和测量。
- 调节仪器的照明光源，确保照明均匀且亮度适中。
- 根据需要调整投影图案的大小和清晰度，以使测量结果更加准确。
3. 测量操作：- 将要测量的物体放置在工作台上，确保其与仪器的工作面保持接触。
- 通过旋转工作台或者调节工作台的角度，使得测量部位暴露在投影图案的范围内。
- 观察投影图案在物体上形成的影像，确定测量参考线或点。
- 根据测量要求，使用仪器上的尺度线或游标轮，测量图案上的参考线或点与测量物体之间的距离。
4. 测量结果处理：- 根据测量需求，将所得的测量数据记录在测量表格或记录本上。
- 如果需要计算物体的体积、面积或重量等参数，可以通过相关公式进行计算。
- 如果需要与标准值进行比较，可以使用统计学方法进行数据分析，计算误差和偏差等数据。
5. 仪器维护：- 在使用中，定期检查仪器的各部位是否运行正常，如照明光源、投影镜片等。
- 保持仪器的清洁，定期清除工作台上的灰尘和杂质，以免影响测量的准确性。
- 对于仪器上的移动部件，可以适当加一些润滑油，以保证其运转的灵活性和稳定性。
总结起来，投影测量仪的使用方法包括准备工作、调节仪器、测量操作、测量结果处理和仪器维护等方面。
合理的使用方法能够确保测量的准确性和稳定性，同时仪器的维护也能够延长其使用寿命。
在实际应用中，根据不同的测量需求和物体特点，可以适当调整和优化测量方法，以获得更好的测量结果。
测量投影仪使用原理及结构介绍
测量投影仪使用原理及结构介绍集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-数字式测量投影仪又名光学投影仪、轮廓投影仪，是一种光、机、电、计算器一体化的精密高效光学测量仪器，适用于精密工业二维尺寸测量。
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，被广泛地应用于机械、仪表、电子、轻工业等行业，院校、研究所以及计量部门的计量室、试验室和生产车间。
测量投影仪分类：测量投影仪品类繁多，商业名称和俗称五花八门，按成像分为成像区分：正像和反像；反像是利用投影仪光学成像原理，工件与图像成反向；正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。
常用的为反像，为方便测量，有时特意加上正像系统把反像变成正像，但这无疑会增加成本而且测量精度也会随之有所降低。
因此，若无绝对必需，选择反像是正确的选择。
就投影方式而言测量投影仪只有两类：即立式测量投影仪、卧式测量投影仪两种。
立式测量投影仪卧式测量投影仪测量投影仪使用原理：被测工件置于工作台上，在透射或反射照明下，它由物镜成放大实像（倒像）并经2个反光镜反射于投影屏的磨沙面上。
当反光镜换成正像系统后，即成为正像，一个与工作完全同向的影像，观察很直观，给使用者带来极大的方便。
a.立式测量投影仪：这类投影仪的主光轴平行于影屏平面，多数投影仪均属此类，它们最适合测量平面型零件或体积较小的工件。
立式轮廓投影仪仪器工作原理如下图1所示，被测工件Y置于工作台上，在透射或反射光照明下，它由物镜0成放大实像Y’并经反射镜M反射于投影屏P的磨砂面上。
图1在投影屏上可用标准玻璃工作尺对Y’进行测量，也可以用预先绘制好的标准放大图对它进行比较测量，测得数值除以物镜的放大倍数即工件的测量尺寸。
还可以利用工作台上的数字测量系统对工件Y进行坐标测量：也可以利用投影屏旋转角度数数显系统对工件的角度进行测量。
系列测量投影仪安全操作及保养规程
系列测量投影仪安全操作及保养规程前言测量投影仪是工程测量中广泛使用的一种测量仪器，能够实现多种测量功能，如测量角度、距离、高度等。
在使用测量投影仪时，为保证安全并延长使用寿命，我们需要了解一些基本的操作规程和保养方法。
操作规程1. 准备工作•在使用测量投影仪前，首先应确保其处于正常状态。
检查投影仪是否完好，无损坏、扭曲等问题，确保所有零件处于稳定状态。
•打开测量投影仪后，应先进行垂直或水平定位，以确保测量的精度和准确性。
•操作人员必须穿戴适当的工作服，戴上安全帽并戴上护目镜以保护眼睛。
2. 使用方法•尽可能避免将测量投影仪置于高处，以防坠落或损坏仪器。
•操作人员应保持适当的距离，以避免因视角问题导致的误差和误操作。
•避免骤停，减少对测量投影仪和测量对象的冲击。
•在使用测量投影仪时，应根据需要进行校正，以保证测量的准确和精度。
•测量投影仪应定期进行维护和保养，以确保其工作正常。
3. 注意事项•操作人员应事先接受相关培训，了解相关操作技能和预防措施。
•测量投影仪应放置在适当的位置，避免受到尘土、潮湿、高温、低温和较强的振动等影响。
•在使用过程中，不要用手或其他物品触摸透镜或光学系统以避免对测量投影仪的损坏。
•操作人员应注意操作规程和注意事项，并严格按照要求进行操作，以确保个人安全和测量的准确性。
保养规程1. 日常清洁•在日常清洁测量投影仪时，应使用干净的软布轻拭各个部位，如液晶屏、显示器、透镜、风扇、连接口等，并注意不要使水等液体接触到测量投影仪内部部件。
•不要用硬物或溶剂等物品擦拭测量投影仪，以免刮伤或损坏部件。
•定期更换清洁用品，以保证清洁和卫生。
2. 检查和更换配件•定期检查耗材和配件，如电池、光源、香薰等。
•检查各部件是否正常，如指示灯、显示器、控制按钮等。
•如果发现任何问题，应及时联系专业维修人员。
3. 存放和运输•在存放和运输测量投影仪时，应注意轻拿轻放，避免剧烈碰撞。
•建议使用专业的存放和运输工具，以确保安全和可靠性。
测量投影仪操作方法
测量投影仪操作方法
测量投影仪操作方法如下：
1. 将投影仪放置在平稳的表面上，并确保投影仪与屏幕之间的距离适宜。
2. 连接投影仪与电源适配器，并将电源插头插入电源插座。
3. 打开投影仪的电源开关，并等待其自检完成。
4. 使用遥控器或投影仪上的控制按钮，进入投影仪的菜单界面。
5. 在菜单界面中，选择输入源，例如HDMI、VGA或USB等，以连接外部设备。
6. 如果需要，调整投影仪的焦距和投影角度，以达到最佳的投影效果。
7. 打开需要投影的设备（例如电脑、DVD播放器等），确保设备的输出信号与投影仪的输入源相匹配。
8. 通过投影仪的菜单界面或遥控器，调整图像的亮度、对比度、色彩等参数，以获得最佳的图像效果。
9. 启动设备的播放或显示功能，投影仪将自动显示并投影设备的图像或内容。
10. 在使用过程中，根据需要调整投影仪的音量大小或其他参数。
11. 使用投影仪上的控制按钮或遥控器，可以控制投影仪的开关、菜单、音量、输入源等功能。
12. 在使用完毕后，关闭投影仪的电源开关，并拔除电源插头。
请注意：以上操作方法仅为一般性指导，实际操作可能因投影仪品牌和型号的不同而略有差异。
建议在使用投影仪前，仔细阅读相关的用户手册或操作指南，以确保正确、安全地操作投影仪。
轮廓测量投影仪操作规程
*****有限公司轮廓测量投影仪操作规程DL-01-01-01-22221、目的为了规范投影仪测量绝缘或护套厚度方法与步骤，以确保测量准确性与重复性。
2、适用范围适用于投影仪测量绝缘或护套厚度。
3、测量范围电缆绝缘结构尺寸。
4、样品准备4.1除非有关电线电缆产品标准中另有规定，取在成圈或成盘电线电缆的任一端切取适当长度的试样。
4.2无损地去除试样绝缘外、护套内的所有材料。
4.3用适当工具从每个试样上沿着与试样导电线芯轴线相垂直的平面切取试片一个。
5、测量读数5.1打开电源开关；5.2将切好的试片置于投影仪，试片的切点与光轴中心重合，当图像模糊不清时，调节投影右侧的调焦手轮，直至清晰为准；5.3当试片内表面呈圆形时，应首先测量最薄点，然后沿试片圆周等距离的表示出5点并测量，当试片内表面不是圆形时，芯痕凹槽不超过六处时应测量每个凹槽，超过六处时，应首先测量最薄点，然后等距离再测量5点厚度；5.4旋转移动旋转载物台，X轴对准零位，调整试片测量方向与测量Y轴平行，将被测长度一端的第一测量点（启动）对准屏上X轴线，在X轴手轮上读数，转动X轴，使第二测量点对准屏上X轴线，再次读数，依次测量三层之间各个长度，两者之差即为被测尺寸；5.5取各层的最小值作为本层的最薄点的测量值，平均值取6点测量值的平均值；5.6测量完毕后，关闭投影仪开关。
6、操作注意事项6.1测量数据应精确到小数点两位，以计mm ；6.2严格按照操作步骤来操作，其他按键勿擅自按动。
7、维护与保养7.1仪器应放在清洁干燥的房间里，避免光学零件发霉、金属件生锈，影响光学系统成像质量和仪器测量精度。
7.2光学零件不能用手触摸，落上灰尘可用毛刷拂去，污渍多时可用脱脂棉蘸少许酒精乙醚轻擦。
7.3导轨面应定期用航空汽油擦干净，再涂抹防锈油脂。
7.4经常注意散热风扇工作是否正常。
测量投影仪使用方法和测量方法
测量投影仪使用方法和测量方法
测量投影仪使用方法和测量方法
一、测量投影仪使用方法1照明灯泡的更换和调整
此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。
1.1恢复性调整
取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。
1.2更换灯泡的方法
打开侧门，松开螺丝1取出整个灯组。
松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。
眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5。
松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。
装上仪器。
下面的调整同6.1.1。
1.3反射照明的调整
更换灯泡的方法与6.1.2完全相同。
打开反射照明光源，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。
将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。
旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。
2物镜更换
2.1仪器只一个物镜共用的螺纹接口，各倍物镜要单独使用。
测量投影仪操作规程
测量投影仪操作规程
《测量投影仪操作规程》
一、测量投影仪的安装及调试
1. 在安装测量投影仪时，要确保投影仪安装牢固，避免发生移动或摇晃的情况。
2. 接通电源后，首先要对投影仪进行调试，调整投影画面的清晰度和亮度，以确保投影效果良好。
3. 使用调试仪器来检测投影画面的准确度和稳定性，如有偏差需进行调整。
二、测量投影仪的操作流程
1. 打开电源，等待投影仪预热，确保电源稳定后方可进行操作。
2. 启动控制软件，进入投影仪的操作界面，根据实际需要选择相应的功能，如投影、标定等。
3. 在投影时，要确保投影画面的清晰度和亮度，调整投影仪的距离和角度，以保证投影效果最佳。
4. 在标定时，要根据实际情况进行操作，确保标定结果准确无误。
5. 在操作过程中，要及时关注投影仪的运行状态，如发现异常
情况需立即停止操作并进行检查。
三、测量投影仪的维护与保养
1. 定期清洁投影仪的滤网和镜片，避免灰尘和杂质影响投影效果。
2. 定期进行投影仪灯泡的更换，以确保投影效果的稳定和清晰。
3. 定期检查投影仪的连接线和电源线，确保其安全可靠。
通过严格按照《测量投影仪操作规程》进行操作，可以确保测量投影仪的稳定性和准确度，提高工作效率和测量精度。
测量投影仪使用原理及结构介绍
数字式测量投影仪又名光学投影仪、轮廓投影仪，是一种光、机、电、计算器一体化的精密高效光学测量仪器，适用于精密工业二维尺寸测量。
本仪器能高效地检测各种形状复杂工件的轮廓和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形锉刀、丝攻等各种刀具、工具和零件等，被广泛地应用于机械、仪表、电子、轻工业等行业，院校、研究所以及计量部门的计量室、试验室和生产车间。
测量投影仪分类：测量投影仪品类繁多，商业名称和俗称五花八门，按成像分为成像区分：正像和反像；反像是利用投影仪光学成像原理，工件与图像成反向；正像是通过对投影仪的认知对其加一个棱镜将其成像改为正像,工件与图像同步。
常用的为反像，为方便测量，有时特意加上正像系统把反像变成正像，但这无疑会增加成本而且测量精度也会随之有所降低。
因此，若无绝对必需，选择反像是正确的选择。
就投影方式而言测量投影仪只有两类：即立式测量投影仪、卧式测量投影仪两种。
立式测量投影仪卧式测量投影仪测量投影仪使用原理：被测工件置于工作台上，在透射或反射照明下，它由物镜成放大实像（倒像）并经2个反光镜反射于投影屏的磨沙面上。
当反光镜换成正像系统后，即成为正像，一个与工作完全同向的影像，观察很直观，给使用者带来极大的方便。
a.立式测量投影仪：这类投影仪的主光轴平行于影屏平面，多数投影仪均属此类，它们最适合测量平面型零件或体积较小的工件。
立式轮廓投影仪仪器工作原理如下图1所示，被测工件Y置于工作台上，在透射或反射光照明下，它由物镜0成放大实像Y’并经反射镜M反射于投影屏P的磨砂面上。
图1在投影屏上可用标准玻璃工作尺对Y’进行测量，也可以用预先绘制好的标准放大图对它进行比较测量，测得数值除以物镜的放大倍数即工件的测量尺寸。
还可以利用工作台上的数字测量系统对工件Y进行坐标测量：也可以利用投影屏旋转角度数数显系统对工件的角度进行测量。
图中S1为透射照明光源，2-S2为用于反射照明的二支光导纤维（VP系列立式投影仪为3.2V/10W透射LDE灯照片组），K1为透射聚光镜，C1为球面反射镜。
测量室投影仪日常点检表填写规范
测量室投影仪日常点检表填写规范一、测量室投影仪简介在实验室的精密设备中，测量室投影仪是不可或缺的一员。
它主要用于将微小或复杂的图案、零件放大，投射到屏幕上，以便于研究人员进行细致的测量和观察。
其精确度高，能显著提高实验的效率和准确性。
因此，维护和检查投影仪的正常运行，对保障科研活动的顺利进行至关重要。
二、日常点检表的重要性投影仪日常点检表如同设备的“体检报告”，能帮助我们及时发现设备的小问题，防止因小失大。
它确保了我们的测量精度，延长了设备使用寿命，节约了因设备损坏导致的额外维修成本。
此外，规范填写点检表也有助于提高实验室的管理水平，提升工作效率。
三、点检项目与标准在我们的日常点检中，以下项目是必须检查的：1. 镜头位置：镜头应稳定无偏移。
2. 聚焦：投射图像应清晰，无模糊。
3. 梯形校正：投射图像应无梯形畸变。
4. 光源亮度：光源亮度应符合使用要求。
5. 散热：设备散热应正常，无过热现象。
这些项目的标准值应参考国家或行业规定、制造商推荐值进行设定。
四、操作步骤与注意事项在填写日常点检表时，请遵循以下步骤：1. 观察镜头和投射图像，记录镜头的位置和投射图像的状态。
2. 使用专业工具或软件进行聚焦和梯形校正的调整，并记录调整前后的数据。
3. 观察设备的散热情况，记录设备的工作温度。
4. 检查设备的光源亮度，确保其符合使用要求。
5. 在填写表格时，务必准确、完整地记录所有数据和状态，避免遗漏或误填。
6. 在填写完毕后，需仔细核对表格内容，确保没有遗漏或错误。
五、数据分析与问题处理在完成日常点检后，应整理和分析所记录的数据。
通过与标准值的比较，我们可以发现投影仪存在的问题或潜在的风险。
一旦发现问题，应及时采取措施进行修复或调整。
如果无法解决，应立即联系设备供应商或专业技术人员进行维修。
此外，我们还应定期对投影仪进行全面的检查和维护，确保其始终处于最佳工作状态。
六、报告提交与记录保存所有的日常点检数据和维修记录都应妥善保存。
测量投影仪操作保养规程
测量投影仪操作保养规程1. 前言测量投影仪是用于工业领域进行测量、检验、校正等操作的一种专用设备，常用于测量仪器校准、零件检测、零件拼装等领域。
正确地操作和维护测量投影仪可以延长其使用寿命，提高工作效率。
本文档旨在介绍测量投影仪的操作和保养规程，以帮助用户正确使用和维护设备。
2. 操作规程2.1 准备工作在使用测量投影仪之前，应进行相应的准备工作：1.确认设备电源和数据连接正常，相关软件已打开；2.保证测量环境空气流通良好，无尘、无震动；3.保证待测件清洁干燥。
2.2 尺寸测量进行尺寸测量时，应遵循以下步骤：1.将待测件固定于测量工作台；2.启动测量软件，按照指引进行选择和配置相关参数，保证其符合待测件的形状和尺寸；3.同步操作测量仪和工作平台，将待测件与探头接触；4.按下测量按钮，进行测量；5.将测量结果保存并存档。
2.3 表面检测进行表面检测时，应遵循以下步骤：1.将待测件固定于测量工作台；2.启动测量软件，按照指引进行选择和配置相关参数，保证其符合检测要求；3.将装有探头的检测平台移动至待测件上方；4.按下探头，指定检测区域；5.启动测量程序，进行检测；6.将检测结果保存并存档。
2.4 形状测量进行形状测量时，应遵循以下步骤：1.将待测件固定于测量工作台；2.启动测量软件，按照指引进行选择和配置相关参数，保证其符合待测件的形状和尺寸；3.同步操作测量仪和工作平台，将待测件与探头接触；4.启动测量程序，进行测量；5.将测量结果保存并存档。
2.5 安全操作在进行测量操作时，应注意以下安全事项：1.操作前应检查设备电源和数据连接是否正常；2.操作时应保持空气流通，保证测量环境清洁无尘、无震动，避免影响测量精度；3.待测件应平稳、牢固地固定在工作台上；4.操作误差较大时，应检查探头和工作平台是否正常；5.不得私自拆卸测量仪部件。
3. 保养规程3.1 日常保养为保证设备稳定运行，应进行日常保养，具体步骤如下：1.定期清洁测量工作台和探头；2.定期对设备运行情况进行检查和维护，遇到问题及时处理；3.确认设备存放环境温度、湿度、电磁干扰等因素是否符合设备要求；4.定期更换探头、测量软件等设备配件。
测量投影仪设备安全操作规定
测量投影仪设备安全操作规定1. 前言为了保障测量投影仪设备的安全操作，避免因操作不当而产生的意外伤害和设备损毁，特制定此安全操作规定。
2. 操作前的准备工作在进行任何测量投影仪设备操作之前，应先进行以下准备工作：1.确保工作场所清洁、整洁，消防器材齐全并且易于取用。
2.若需要进行高处作业，则必须搭设脚手架和固定绳等安全保护设施。
3.工作人员需要穿着合适的安全鞋或防滑鞋，以防止滑倒、跌落等安全事故的发生。
4.确定所有相关设备已正常接通电源，并符合相关安全要求。
5.确认测量投影仪设备设置正确，并进行充分的检查和试运行。
3. 操作时的注意事项在测量投影仪设备的操作过程中，应注意以下事项：3.1 电源安全1.操作人员应根据设备的要求，正确接通电源，并避免在设备工作过程中接触电源线或开关等部件。
2.在停止使用后，应立即关闭电源，并先排除所有的静电，确保设备内部完全断电。
3.2 工作环境安全1.在使用测量投影仪进行工作时，应保证工作环境的温度适宜，并避免过于潮湿或过于干燥的环境。
2.在使用测量投影仪进行工作时，应杜绝任何有可能导致火灾和爆炸的物质进入设备内部。
3.在使用测量投影仪进行工作时，应避免使用易燃、易爆等物品附近进行工作。
3.3 用户操作安全1.在测量投影仪进行使用过程中，操作人员应遵守设备的使用说明书和有关规定，并保证操作人员身体健康，无重要疾病。
2.操作人员应经过专业技能培训和操作实践，了解设备的基本功能、性能、结构及相关的管理和维修知识。
3.操作人员应避免直接观察设备光线，如有必要，应采取正确的防护措施。
3.4 设备维护和保养1.在使用设备后，应对设备进行及时的维护和保养，保证设备的良好工作状态。
2.对于需要定期更换的设备部件、滤网等配件，应按时进行更换，避免对设备的正常工作产生影响。
3.设备保管人应加强对设备的监督和管理，并制定详细的记录，及时发现和解决设备故障。
4. 操作中的禁忌事项1.禁止将测量投影仪设备放在过于潮湿或亮度过强的环境下工作。
数字测量投影仪：数字测量投影仪的组成和主要作用是什么？
数字测量投影仪：数字测量投影仪的组成和主要作用是什么？数字测量投影仪是一种精度高、测量简单、操作方便的测量工具。
它主要由光学透镜、投影仪、内部组件和显示器组成。
数字测量投影仪广泛应用于制造业中，常用于检测零件的大小、形状、表面等参数。
本文将详细介绍数字测量投影仪的组成和主要作用。
数字测量投影仪的组成数字测量投影仪主要由以下四个组成部分构成：光学透镜数字测量投影仪的光学透镜主要包括测量镜头、主镜头和放大镜头。
它们的主要作用是调整光线的方向、聚焦和放大，以获得更清晰、更准确的测量结果。
投影仪数字测量投影仪的投影仪部分主要由光源、透镜、反射镜和底座组成。
该部分的主要作用是提供光线和投影背景，并提供测量结果的显示装置。
内部组件数字测量投影仪的内部组件包括测量容器、自动移动台、图像处理系统和计算机等。
这些内部组件的主要作用是帮助用户对测量结果进行处理和分析。
显示器数字测量投影仪的显示器是用于显示测量结果的装置。
它可显示测量图像、数字、文本等内容。
数字测量投影仪的主要作用数字测量投影仪具有多种测量功能和用途，主要包括以下部分：测量尺寸数字测量投影仪可以通过光学透镜的调整和测量容器的设置，来测量零件的尺寸。
它可以测量长度、宽度、高度、深度和径向等多种尺寸。
测量形状数字测量投影仪可以通过图像处理系统，来对零件的形状进行测量。
它可以对圆形、椭圆形、正方形、三角形、长方形等常见形状进行测量和检测。
检测表面缺陷数字测量投影仪可以通过放大镜头的调整和图像处理系统，来对零件表面的缺陷进行检测。
它可以检测裂痕、毛刺、划痕、气泡等缺陷，从而提高零件的质量。
数据处理和分析数字测量投影仪可以通过计算机和图像处理系统，自动处理测量数据，并输出测量结果。
它还能够对数据进行分析和比对，帮助用户了解生产过程的变化和缺陷，以便进行及时纠正。
综上所述，数字测量投影仪是一种精度高、测量简单、操作方便的测量工具。
它的主要作用是测量零件的尺寸、形状和表面缺陷，并通过数据处理和分析，来改善生产工艺，提高产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量投影仪测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至观察幕上，作测量或比对的一种测量仪器。
图1 仪器工作原理图投影仪工作原理如图1所示,被测工件Y置于工作台上,在透射或反射照明下,它由物镜0成放大实像Y′(倒像)并经光镜M1与M2反射于投影屏P的磨沙面上。
当反光镜M1换成反像系统后,Y′即成为反像,一个与工件完全反向的影像,CM-300-C/D反像投影仪在屏上可用标准玻璃工作尺对Y′进行测量，也可以用预先绘制好的标准放大图对它进行比较测。
测得的数值除以物镜的放大倍数即是工件的测量尺寸。
还可以利用工作台上的数位测量系统对工件Y进行座标测量；也可利用投影屏旋转角度数显系统对工件的角度进行测量。
图中S1与S2分别为透射和反射照明光源，K1与K2分别为透射和反射聚光镜。
视工件的性质，两种照明可分别使用，也可同时使用。
半反半透镜L 仅仅在反射照明时才使用。
二、仪器总体结构主要由投影箱,主壳体和工作台)三大部分构成。
2.1 投影箱:包括仪器的成像系统即物镜,反光镜M1与M2投影屏和SDS5-3PJ 多功能资料测量处理电箱。
投影屏旋转机构上装有角度感测器。
2.2 仪器主壳体:除支撑投影箱和工作台外,仪器的照明系统,电器控制系统,以及冷却风扇等均装上面。
2.3 仪器工作台:包括从(X轴)、横（Y轴）向运动（座标测量用）和垂向（Z 轴）运动（调焦用）。
X轴与Y轴配有解析度为0.001mm的光栅线位移感测器。
三、仪器测量方法投影仪测量方法概括为2类: 轮廓测量与座标测量.3.1 轮廓测量1）用“标准放大图”进行比较测量此法适用于形状复杂，批量大的零件检验。
步骤为：2）按零件大小确定物镜倍率,再按零件设计图纸制作与物镜放大倍率相同比例的标准放大图,材料选用伸缩性较小的透明塑胶片.在图上还可以绘出允许的公差带,如零件尺寸在￠30左右,则制10:1的放大图,选用10X物镜进行测量.标准圆弧、角度、螺纹、齿形、网格、等放大图也有现成的可购买。
3）将标准放大图用四只弹性压板在投影屏上.4）工件放在工作台上,调好焦.移动X、Y工作台使零件影像与放大图套准。
5）若工作影像与放大图的偏差在公差带之内,则为合格.超出范围为不合格,偏差数值可以用X、Y座标测量出来。
6）用格值为0.5mm标准玻璃工作尺(选购附件)在屏上直接测量工件影像的大小(小于格值部分也可用X、Y座标数显测出)，除以物镜放大倍数即为工件的测量尺寸.3.2 座标测量分为单坐标测量和数据处理器功能测量：1）单座标测量a) 工件置工作台上,选用倍率较高的物镜,调好焦. 图2 单座标测量示意图b) 投影屏旋转零位对准,即屏框上的短白线对准零位元标记.c) 调整工件被测方向测量轴平行,如图9中BC边平行于X轴.d) 移动工作台,将被测长度的一个端面如AB边对准屏上的垂直刻线,X座标值清零.e) 移动X轴,使工件另一端面如CD边对准垂直刻线.X轴显示值即工件AD边的尺寸.2）功能测量利用数据处理器的多功能资料处理电箱上座标旋转功能(SKEW),工件可以任意摆放,无需精确调整,只需移动工作台,使A、B、C、D、E依次对准十字线中点采样，就可测出相应长度，这样可以节省大量调整时间、提高测量效率。
测量仪器的选用原则应从技术性和经济性出发，使其计量特性（如最大允许误码、稳定性、测量范围、灵敏度、分辨力等）适当地满足顾客预定要求，既够用，又不过高。
（一）技术性♦最大允许误差♦测量范围♦灵敏度♦稳定性（二）经济性♦额定工作条件和极限条件♦基本成本：设计制造成本和运行成本♦安装成本：安装过程（还包括首次检定及停机损失）♦维护成本：仪器维护（周期检定费应计入）二次元测量仪角度测量技巧如何提高角度测量精度，一直以来是二维测量仪器难以攻克的难关。
现在市场上流行的二维测量仪器关于角度测量的方法基本有两种，一种是切线法，一种是采点计算法。
切线法是指人工旋转屏幕上或者镜头内刻线，分别对准工件两条边线，通过编码器或者圆光栅计数来测量角度的方法。
这种方法又分为两种，投影切线法，如投影仪，工具显微镜等，和影像切线法，如影像仪，带视频功能的工具显微镜，依靠软件自带的米字线旋转测量。
切线法操作方便简单，但是测量精读低，适合快速批量检测，如果被测件角度精读要求较高，另一种方法，采点计算法就比较适合。
所有的几何元素都是有点组成的，包括基本元素直线，曲线和圆弧。
二维平面角度由基本几何元素两条直线组成，直线由无数的点组成。
所以角度测量准确与否，采点是最关键的。
二次元测量仪角度测量技巧一：直线采集尽量长。
二次元测量仪,由于屏幕显示有限，加上放大倍率较大(一般在0.7档～4.5档28X～180X)，屏幕显示部分的工件尺寸实际只有几毫米，很多测量人员在检测的时候习惯只在屏幕显示部分上采集点、线元素。
如果采集的点有偏差，所采线段越短，那么所测得的角度值偏差就会越大，线段越长，测得角度值偏差就会越小。
如图1所示，理论角度为30度，采点偏差0.25mm,，我们可以清楚的看到线段长短对测量值的影响。
* e8 S) d# j+ j {2 t6 p所以我们在测量角度的时候，尽量将角度两边的线采集长些，如果屏幕显示范围太小，可以移动工作台，在角度所在直线的起点位置附件采一点，然后在终点位置采一点，这样所测角度误差将会大大减小。
二次元测量仪角度二次元测量仪角度测量技巧二：回归直线偏差小。
有很多检测人员反应，在测量角度时，重复精度很差，同一个人同样的方法，两次测量重复误差达到0.5度之多。
很多影像测量软件，包括三坐标测量软件，直线采集都是默认为两点。
对于一些比较规则，直线性较好的零件来说，不会引起太大误差，但对于直线性不好，毛刺较多的零件来说，两点采集直线的方法会带来很大的误差，且重复精度很差，这样的直线构成的角度，多次测量的重复性肯定不会好了。
如果我们使用多点寻回归直线的方法来确定角度的两边，所采直线会更贴近被测工件的实际边线，直线偏差就会减少，同时，测量误差也会减少许多，测值重复性大大改善。
二次元、三次元和投影仪的区别二次元测量仪、三次元测量仪、投影仪都是用来测量:角度、直径、半径、点到线的距离、两圆的偏心、两点间距等。
具体来说二次元是用来测量产品及模具的尺寸的，或者说是用来测量被测要素的形位公差，如位置度，同心度，直线度，轮廓度，圆度和与基准有关的尺寸等，二次元主要用于较溥产品（如弹片）及较小产品的二维检测，或其它工件的二维投影检测。
三次元主要用于工件的三维检测和曲面检测及较复杂的3D数模及形位公差检测等。
三次元用汉语表示是：三坐标测量机或三坐标检测仪。
三坐标主要为接解式测量，前两种属非接解式测量。
它是一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器。
几何元素的测量，包括点、线、面、圆、球、圆柱、圆锥等等；曲线、曲面扫描，支持点位扫描功能，IGES文件的数据输出，CAD 名义数据定义、ASCII 文本数据输入、名义曲线扫描、符合公差定义的轮廓分析。
形位公差的计算，包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等。
投影仪和二次元，都属于二维测量，原理差不多；但是不同的数据处理系统有不同的测量计算方法，二次元，一般是通过CCD把图像取到电脑里进行测量计算。
有些功能可能没办做到，要看投影机有没有安装数据处理器，表面测量效果欠佳。
二次元测量软件问题集锦1、去毛边的测量工具和自动测量工具得到数据为什么不一样？答：自动量测找出的点是黑白边界的边缘点。
而去毛边功能是扫描轮廓点，工作原理不一样。
即使数据有差，应该也不会超过规定的误差范围。
2、影像测量仪能不能测量平面度？答：单单依靠影像测量是不能测平面度的，若加了探针或激光测头的复合机型测量仪时可以测量平面度。
3、在影像视窗中，对零件图像标注尺寸有什么好处？答：在该视窗中，标注后再拍照能够给客户最直接的参考。
4、自动寻边的敏感范围是不是越大越好？为什么？答：不是，如果敏感范围过大，在寻边时可能会取到邻近的特征上。
5、一部影像测量仪能否在运行OVM软件时，同时运行TPM软件？答：可以。
两套软件是独立的系统。
6、开启软件时出现提示对话框“CAN”T GET 3DFAMILY OR GET IMAGE CARD”？答：检查影像卡的驱动是否都存在；检查C盘根目录下是否有3DFAMILY_SDK.AX 软件；注册影像卡；电脑彩显的分辨率应为1152×864及显示卡的色彩为32位真彩色。
7、影像测量软件所测的元素不跟着影像移动？答：检查光学尺是否有问题，进行线性校正。
8、开启软件时出现对话框“CAN’T FIND COMBINATION LOCK DEVICE”?答：可能有下列三种情况：1、加密锁可能没插或有错；2、LOCK DEVICE驱动没有安装；3、加密锁可能损坏。
9、软件不能正常显示？答：软件不能正常显示可能原因如下：显示设置有误；显示分辨率不符；显示设置的高级选项中字体大小应为小字体，DPI设置应为正常尺（96DPI）；显示分辨率为1152×864。
10、每次关闭OVM软件时会提出警告，而且关闭不了，只有在注销后才能完全关闭？答：OVM文档的INI文件被删除，导致无法正常关闭；原补偿档被删除；恢复INI 文件；重新补。
重新注解。
11、打开软件后提示“未侦察到影像装置”其原因如何？答：可能原因如下：没装影像卡或影像卡坏；软件Utility中选取的影像卡类型不正确；影像卡的驱动没装上；显示器的分辨率设错；Utility内设置错误。
12、软件中十字线为什么不显示？答：可能原因如下：十字线功能没有打开。
可以从几何量测和影像量测下拉菜单中点击开启十字线按钮；或重装软件。
13、软件界面不能全部显示？答：可能是显示分辨率设置不良；设置显示分辨率为1152×864。
14、为什么测试工件的小圆时，会出现多边形？答：软件的“影像量测”下拉菜单中的“即时绘图设定”有误，重新勾选“影像量测”下拉菜单中的“即时绘图设定”。
并重新设定绘图分辨率。
15、为什么测圆时出现椭圆？答：可能没有做线性校正；光栅尺可能掉数可跳数。
重新做线性校正或更换光栅尺或计数卡。
16、为什么输出到WORD或EXCEL时出现“尚未调用Coinitialize”并且无法输出？WORD或EXCEL软件没有安装。
17、开启脚踏开关后，为什么软件一直自动打点？答：可能是脚踏开关接触不良。
射照明时才使用。
二、仪器总体结构主要由投影箱,主壳体和工作台)三大部分构成。
2.1 投影箱:包括仪器的成像系统即物镜,反光镜M1与M2投影屏和SDS5-3PJ多功能资料测量处理电箱。
