地下管线探测技术与探测设备
地下管线探测原理方法与技术
地下管线探测原理方法与技术
答案
地下管线探测是利用物理、化学或电磁信号等特殊方法，在地下表面、空间中发射信号，反射信号接收处理，定位管线位置，准确判断管线的材质，以及检测管内流动物质属性等的一种技术。
探测可以直接用来发现新
的地下管线，检查管道的状态和安全状况，发现管内物质的阻力等。
一、物理特性探测
（一）声波探测：声波探测是指在管线介质中引入声波激励，以管线
反射的声波信号作为探测数据，由探头接受、记录，并进行信号分析处理，从而获取管线的相关信息的方法。
声波探测是无损检测的主要方法，其管
线探测效果受管线产生的反射系数影响。
（二）微波探测：微波探测法是通过地表放射微波脉冲来探测管线，
地表和空间中的反射和散射的微波被接收器接收并记录，从而获得关于管
线特性的相关信息。
（三）磁翻滚法探测：磁翻滚法探测是把金属磁材料做成卷筒形状，
然后把它放到管线上，并以规定的方向旋转，在管线旁边的磁场强度，变
化的幅度、旋转方向等特征，就可以用来推测管线的位置和大小。
（四）电探测：电探测方法是指在管线外部利用电场分布的变化。
地下管线探测技术方案
地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法，用于确定地下管道的位置、类型和深度。
它是城市规划、建筑工程和公用设施维护等领域的重要环节。
地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。
因此，开发新的地下管线探测技术方案对现代工程建设具有重要意义。
本文将介绍几种常见的地下管线探测技术方案。
1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术，它利用电磁感应原理测量地下管线。
该技术使用特殊的电磁传感器探测地下管线的电磁场，并通过信号处理和数据分析确定管线的位置、类型和深度。
电磁探测技术适用于金属管线和非金属管线的无损检测。
2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。
该技术通过在地表上产生地震波，并利用地震仪收集地震波的信息来确定地下管线的位置和深度。
地震波探测技术适用于埋深较深的管线，如给水管道和沉积物下的管道。
3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。
该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。
地磁探测技术适用于磁性管线，如铁管道和钢管道。
4.GPR（地下雷达）探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。
它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。
GPR探测技术适用于金属和非金属管道，如电缆、地下水管、天然气管道等。
以上是几种常见的地下管线探测技术方案。
根据具体情况选择合适的技术，能够提高地下管线探测的准确性和效率，减少对地下管线的破坏和影响。
随着科技的发展和创新，地下管线探测技术将会不断完善和更新，为现代工程建设提供更好的支持。
地下管线探测

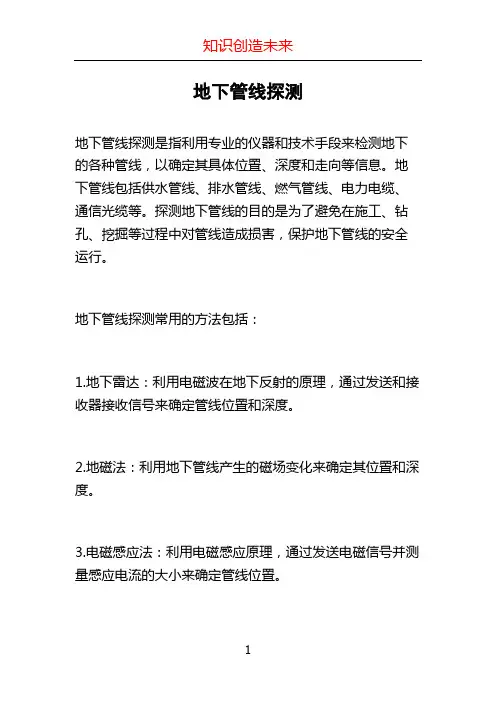

地下管线探测
地下管线探测是指利用专业的仪器和技术手段来检测地下的各种管线，以确定其具体位置、深度和走向等信息。
地下管线包括供水管线、排水管线、燃气管线、电力电缆、通信光缆等。
探测地下管线的目的是为了避免在施工、钻孔、挖掘等过程中对管线造成损害，保护地下管线的安全运行。
地下管线探测常用的方法包括：
1.地下雷达：利用电磁波在地下反射的原理，通过发送和接收器接收信号来确定管线位置和深度。
2.地磁法：利用地下管线产生的磁场变化来确定其位置和深度。
3.电磁感应法：利用电磁感应原理，通过发送电磁信号并测量感应电流的大小来确定管线位置。
4.全球定位系统（GPS）：通过卫星定位系统，确定探测设备的位置，从而计算出管线的位置。
此外，地下管线探测还可以通过地下探测设备的视觉检测、声音检测或压力检测等方式进行。
需要注意的是，在进行地下管线探测时，需要事先获得相
关地下管线的布置图，以及对相关管线进行标记和记录，
避免因探测误差或其他原因造成管线损坏。
对于一些复杂
或高压的管线，可能需要借助专业的探测公司或工程师进行。
地下管线探测方法
地下管线探测方法地下管线探测是一项非常重要的工作，它可以帮助我们准确地了解地下管线的位置、深度和材质，为工程建设和维护提供重要的参考数据。
在进行地下管线探测时，我们需要选择合适的方法和工具，以确保探测的准确性和可靠性。
本文将介绍几种常用的地下管线探测方法，希望能对相关工作人员有所帮助。
首先，地下管线探测常用的方法之一是地面探测。
地面探测是利用地面探测仪器，通过电磁波或声波等方式，对地下管线进行探测和定位。
这种方法操作简单，成本较低，适用于一般的管线探测工作。
但是，地面探测的精度和深度受到地下环境的影响较大，对于深埋、复杂地质条件下的管线探测效果不佳。
其次，地下管线探测的另一种常用方法是地下雷达探测。
地下雷达探测是利用雷达波在地下介质中的传播特性，对地下管线进行探测和成像。
这种方法具有探测深度大、精度高的优点，适用于复杂地质条件下的管线探测工作。
但是，地下雷达探测设备成本较高，操作复杂，需要专业人员进行操作和解译，且受到地下介质的影响较大。
另外，地下管线探测还可以采用地面穿透雷达探测方法。
地面穿透雷达是一种高频电磁波探测技术，能够穿透地下介质，对地下管线进行高分辨率的成像和定位。
这种方法具有探测精度高、成像清晰的优点，适用于需要精确探测地下管线位置和材质的工作。
但是，地面穿透雷达探测设备成本较高，操作复杂，需要专业人员进行操作和解译，且受到地下介质和管线材质的影响较大。
综上所述，地下管线探测是一项重要的工作，选择合适的探测方法和工具对于工程建设和维护具有重要意义。
在实际工作中，我们应根据具体情况选择合适的探测方法，确保探测的准确性和可靠性。
希望本文介绍的地下管线探测方法能够为相关工作人员提供参考，促进工程建设和维护工作的顺利进行。
城市地下管线探测
通过地下管线探测，可以获取管线的空间位置、走向、埋深等信息，为城市规划、建设和管理提供重 要依据。
地下管线探测技术的发展推动了城市地下空间的开发和利用
随着探测技术的不断进步，城市地下空间的开发和利用得以更加安全、高效地进行。
探测目的和任务
探测目的
通过地下管线探测，旨在获取管线的 空间位置、走向、埋深等信息，为城 市规划、建设和管理提供重要依据。
探测任务
确定管线的平面位置、埋深、走向等 参数；识别管线的类型、规格、材质 等属性；检测管线的运行状况，如是 否有泄漏、破损等问题。
报告范围
报告内容包括地下管线探测的基 本原理、常用方法、技术流程等 。
报告还介绍了地下管线探测在城 市规划、建设和管理中的应用实 例。
01
本报告主要介绍城市地下管线探 测的相关技术、方法及应用案例 。
成果展示
经过数月的紧张工作，项目团队 成功获取了城市地下管线的全面 数据，并通过三维可视化技术进 行了直观展示，为相关部门提供 了有力支持。
经验教训总结与未来展望
01
经验教训
02
充分的前期调研是项目成功的基础，有助于明确项目需求和 目标。
03
选择合适的探测技术至关重要，需要根据管线类型、地质条 件等因素综合考虑。
激光扫描仪
利用激光测距和扫描技术，获取地下管线的三维坐标信息，实现管 线的三维重建和可视化展示。
05
现场实施与操作
现场踏勘与准备
现场环境调查
01
了解探测区域的地形、地貌、交通状况等，评估现场环境对探
测工作的影响。
地下管线资料收集
02
收集探测区域内已有的地下管线资料，包括管线类型、规格、
地下管线探测技术经验方法
地下管线探测技术经验方法
1.磁法探测：通过检测地下管线产生的磁场变化来确定管线的位置和路线。
这种方法适用于金属管线的探测，如铁路、石油、天然气管线等。
它的原理是利用管线通过交变磁场时会形成磁感应线圈中的感应电流，进而检测磁场的变化。
这种方法具有简单、快速、精确的特点，但对于非金属管线无法进行准确探测。
2.遥感探测：通过遥感技术获取地表信息，然后进行分析和判读，以获得地下管线的架设和走向等信息。
遥感技术可使用卫星图像、航空遥感图像等来获取地面信息，然后通过图像处理、目视解译等方法进行管线探测。
这种方法适用于大范围的区域勘察，但对于管线精确定位较困难。
3.地电法探测：通过测量自然电场和一些外部电场源对地下地层产生的电位差变化，来推测地下管线的位置和路径。
地电法探测主要通过测量电位差进行研究，当管线经过时，会出现明显的电位变化。
这种方法适用于一些电导率较高的地下管线，如金属管线和一些特定的电缆。
4.地震波法探测：通过发射地震波并监测地下介质中反射、折射、多次反射等波动情况，来推测地下管线的存在和位置。
地震波法探测是一种比较常用的方法，通过以上述波动信号的特征等信息来分析管线的存在和位置。
在实际应用中，通常需要结合不同的探测方法，进行多个方面的观测和分析，以提高管线探测的准确性和可靠性。
此外，还可以结合GPS定位系统、地下雷达、超声波、探地针等其他辅助设备和技术，来进一步增强管线探测的效果。
但无论采用哪种方法，都需要注意安全，避免对地下管线和周边环境造成危害。
在进行地下管线
探测工作时，需要严格遵守相关法规和安全操作规程，并配备专业人员进行操作与监控。
地下综合管线探测技术报告
地下综合管线探测技术报告一、引言地下管线是城市基础设施的重要组成部分，包括供水、排水、燃气、电力等多种管线系统。
随着城市的发展，地下管线的数量越来越多，使得管线管理和维护变得尤为重要。
然而，地下管线隐藏在地下，难以被直接观察和检测，因此需要通过探测技术来获取管线的准确位置和状态信息。
本报告将介绍地下综合管线探测技术的原理、方法和应用。
二、地下综合管线探测技术原理1.电磁感应法：通过电磁感应原理，利用电磁场对地下管线的感应信号进行检测，进而确定管线的位置。
该方法适用于金属管线的探测，但对非金属管线效果较差。
2.高频声波探测法：该方法通过发射高频声波信号，依靠声波在地下管线内的波动传播来确定管线的位置。
该方法适用于水管、排水管和燃气管等非金属管线的探测。
3.智能雷达探测法：智能雷达技术能够扫描地下区域，并根据反射信号来确定管线的位置和状态。
该方法具有高精度和强穿透力，适用于各种类型管线的探测。
三、地下综合管线探测技术方法1.传统探测：传统的管线探测方法主要依靠人工勘测和测量。
通过调查地面标志和管线图纸，结合地下管线的标志标识和可见部分，推测出地下管线的走向和位置。
然而，这种方法耗时耗力，且精度较低。
2.地球物理勘测：地球物理探测使用电磁、声波等物理量在地层中的传播情况，结合地下管线物理特性，通过测量和分析，确定地下管线的准确位置和状态。
3.现代无损检测技术：现代无损检测技术包括电磁感应、声波探测和智能雷达等。
这些技术通过对地下管线的信号发射、接收和分析，可以高效、准确地确定管线的位置和状态。
四、地下综合管线探测技术应用1.基础设施建设：地下综合管线探测技术可用于城市基础设施的规划和建设，有效避免对地下管线的破坏和冲突。
2.综合管线管理：通过地下综合管线探测技术，可以及时了解管线的位置和状态，为维护和管理工作提供重要参考。
3.管线事故预防：地下综合管线探测技术可用于检测管线的损坏和腐蚀，预测潜在的事故隐患，及时采取措施预防事故的发生。
地下管线探测技术方案
地下管线探测技术方案引言：随着城市化进程的不断加速，地下管线网络的建设也日益重要。
然而，由于地下管线的隐蔽性，对于其位置、深度、尺寸等关键信息的掌握常常成为工程施工中的难题。
本文将介绍一种地下管线探测技术方案，以帮助工程项目更好地理解和管理地下管线网络，减少对地下管线施工带来的影响。
一、地下管线探测技术的重要性地下管线网络是城市基础设施的重要组成部分，包括给水管道、排水管道、燃气管道、电力线缆等。
准确了解地下管线的位置和通道状况，对于城市的发展和基础设施建设具有至关重要的作用。
控制地下管线的位置和深度，能够最大程度上避免施工中对管线的损坏，同时也能减少事故风险，保障公共安全。
二、传统的地下管线探测方法1.人工勘测：传统的管线找寻方式是通过人工勘测进行，工程人员使用地下图纸和勘测仪器，通过测量和标记的方式来确定管线的位置。
然而，这种方法存在准确性低、耗时耗力的问题，容易导致管线探测结果不准确。
2.地质雷达：地质雷达是一种电磁波探测设备，可以通过反射来确定地下物体的位置和尺寸。
它可以提供高分辨率的地下图像，并能够检测到不同类型的地下管线。
然而，地质雷达对于地下环境的复杂性和杂波的干扰比较敏感，对仪器的操作和数据分析要求较高。
三、基于地下扫描技术的管线探测方案为了克服传统管线探测方法的不足，基于地下扫描技术的管线探测方案应运而生。
该方案利用非接触式扫描仪器，通过地面上的电磁波或激光束，对地下物体进行扫描和探测，实现高精度、高效率的管线探测。
1.地下雷达扫描技术：地下雷达利用电磁波在地下的传播规律来探测地下物体。
它可以检测到不同类型管线的位置、深度、尺寸等信息，并可以将扫描结果实时显示在计算机上。
地下雷达扫描技术具有快速、准确、非破坏性的特点，可以广泛应用于城市建设和维护中。
2.激光扫描技术：激光扫描技术是利用激光束在地下的反射来实现管线探测。
它可以提供高分辨率的三维地下图像，能够实时显示出管线的位置、尺寸和形状。
地下管线探测技术与探测方法
地下管线探测技术与探测方法地下管线探测技术和方法是指通过使用各种设备和工具，对地下埋设的管线进行定位、识别和检测的一种技术和方法。
地下管线的探测对于城市建设和维护具有重要意义，可以避免因挖掘施工引起的管线破裂、泄漏等事故，节约施工成本和时间，提高施工效率。
以下是关于地下管线探测技术和方法的详细介绍。
一、地下管线探测技术1.电磁感应技术：利用电磁感应仪器和设备，测量地下埋设金属管线的电磁场变化来定位和识别管线的位置。
这种技术适用于金属管线的探测，如电力线、自来水管、燃气管等。
2.全息地球物理探测技术：利用地震波或电磁波在地下不同介质中传播的特性，通过地面或孔隙中的测量设备来推断地下管线的位置。
这种技术可以探测非金属管线，如塑料管、混凝土管等。
3.高频雷达技术：利用高频雷达设备发射电磁脉冲波，通过地下管线对电磁波的反射和散射来探测管线的位置和形状。
这种技术适用于较浅埋设的管线探测，如通信线、光纤线等。
4.声波雷达技术：利用声波在地下传播的特性，通过地面或孔隙中的接收设备来探测地下管线的位置。
这种技术适用于非金属管线和埋深较大的管线探测。
5.激光扫描技术：利用激光测距仪和激光测绘仪器，对地面进行扫描和测量，通过地面上的特征点和地形推断地下管线的位置。
这种技术适用于地下管线的初步探测和初步定位。
二、地下管线探测方法1.地下图纸和资料查阅法：通过查阅地下管线的图纸和相关资料，了解管线的位置、类型和深度等信息，对管线进行初步探测和定位。
这种方法适用于已有管线资料的场景。
2.地磁扫描法：通过地磁仪器对地下管线产生的磁场进行扫描和测量，通过磁场的变化来探测和定位管线的位置。
这种方法适用于金属管线的探测。
3.深度探测法：通过使用深度探测仪器，对地下进行垂直向下的探测，通过探测仪器的反馈信号来判断是否存在地下管线。
这种方法适用于需要确定管线埋深的场景。
4.多传感器联合探测法：结合多种地下管线探测技术和方法，通过多种传感器和设备的联合使用来提高探测精度和准确度。
地下管线探测方法
地下管线探测方法地下管线探测是一项重要的工程技术，可用于寻找和定位城市中埋藏的各种地下管线，如自来水管道、燃气管道、通信管道等。
在进行地下管线探测时，需要采用多种方法和技术，以确保准确、高效地完成任务。
以下将介绍一些常用的地下管线探测方法。
1.电磁感应法电磁感应法是一种常用的地下管线探测方法，它利用电磁场的变化来检测地下管线。
在进行探测时，可以使用金属探测器或地质雷达等设备，将电磁波辐射到地下，通过接收返回的电磁信号来确定管线的存在和位置。
这种方法适用于埋深较浅的管线探测，但对于非金属管线的探测效果较差。
2.地下雷达法地下雷达法是一种利用电磁波检测地下管线的方法。
该方法通过向地下发射高频电磁波，然后接收并分析回波信号，以确定地下管线的位置和特征。
地下雷达法可以探测到各种类型的管线，包括金属和非金属管线。
然而，由于电磁波的传播受到地下介质的影响，该方法在复杂地质环境中的探测效果不一定理想。
3.地磁法地磁法是一种通过测量地磁场的变化来确定地下管线的方法。
在地下管线中通过电流时，会在周围产生磁场。
地磁法利用这种变化来检测和定位地下管线。
该方法适用于金属管道的探测，但对于非金属管道的探测效果较差。
4.声波法声波法是一种利用声波进行地下管线探测的方法。
该方法通过在地下发送声波脉冲，并通过接收返回的声波信号来确定管线的位置。
声波法可以有效地探测到水管道等流体输送管线，但在杂音较大的环境中的探测效果可能受到影响。
5.地面雷达法地面雷达法是一种利用声波探测地下管线的方法。
该方法通过向地下发射声波脉冲，然后接收并分析回波信号，以确定地下管线的存在和位置。
地面雷达法适用于各种类型的管线探测，包括金属和非金属管线。
然而，由于声波在不同介质中的传播特性不同，地下管线的埋深和材料可能会对探测效果造成一定影响。
以上是一些常用的地下管线探测方法。
在实际应用中，根据探测目标和环境条件的不同，可以选择合适的探测方法或结合多种方法进行探测。
地下管线探测技术
野外定位技术
单一地下金属管线
并排管道的区分
管道与电缆的区分
用主动源与被动源各观测一次：
01
若被动源探测时有特征值相应，则说明有动力电缆或其 他有源电缆存在；
02
做主动源观测时，通常由电缆引起的信号强度与有一定 口径的管道引起的信号强度有一些差别。
钢筋网下的管线探测
将接收机提高一个高度，将灵敏度调到最小，接收微弱的管道响应信号。
RD系列
发射机 接收机
直接充电法
一端接在管线出露点，另 A
一端接在较远处的地面； 通过磁场的测量来探测 C
或者另一端接在同一管线 B
的另一个出露点。
H I 2 r
Hz
I
2
h2
x x2
Hx
I
2
h2
h x2
2.感应法
两种发射方式： 垂直发射线圈。
水平发射线圈；
示踪法
通常用于非金属管道的探测，测定其位置和深度。
第一章
地下管线探测
一、地下管线的种类及探测方法
地下管线种类：
地下管线探测特点：
01 环境复杂，干扰因素多；
02 管线种类繁多；
03
管线探测要求仪器具有连续追踪、快速定向、 定点和定深功能，同时要求立刻做出解释；
04
仪器要具有足够的探测深度，有较高的分辨率 和较强的抗干扰性能；
地下管线分类：
铸铁、钢材构成的金属
共天线
01.
t2 x2h2 /V
分体式天线
0 1 .t 1((x L /2 )2 h 2(x L /2 )2 h 2) V
铜管上雷达剖面
塑料管上雷达剖面
两根金属管线上的雷达剖面
地下管线探测原理、方法与技术
地下管线探测原理、方法与技术地下管线探测的原理主要包括电磁感应原理、地质物理学原理和声波原理等。
其中，电磁感应原理是最常用的探测原理之一、地下管线中通常存在有导电性的物质，如金属管道，通过发射电磁波并利用接收装置接收管线上的电磁波反射信号，从而实现对管线位置的探测。
地质物理学原理则是利用地下地质体的物理性质变化，如密度和电阻率等差异，通过声波或电磁波的传播来探测地下管线的位置。
声波原理也常用于探测水管等非导电性管线，通过产生声波并接收声波的反射信号，从而确定管线的位置。
地下管线探测的方法和技术可以分为无损和有损两种方法。
无损探测方法是指在不破坏地表或地下管线的情况下，通过利用电磁波或声波等传感器进行探测。
无损探测方法包括地磁法、电磁法、雷达法和超声波法等。
其中，地磁法是通过测量地磁场的变化来确定地下管线的位置。
电磁法则是通过测量地下管线产生的电磁信号的强度和方向来确定位置。
雷达法则是通过发射地面雷达信号并接收反射信号来确定管线位置。
超声波法则是通过发射超声波，并通过观察超声波的传播速度和反射信号来确定地下管线的位置。
有损探测方法是指在地表或地下通过开挖或钻孔等方法，直接暴露或揭露地下管线进行探测。
有损探测方法常用于在无法使用无损方法进行探测时，或对地下管线位置需要更精确确定时使用。
除了探测原理、方法和技术之外，地下管线探测还需要配合一些辅助设备和软件来实现管线位置的准确探测。
例如，全站仪可以通过测量地表点的坐标，配合计算机软件进行管线定位。
地下管线探测仪则是一个便携式设备，通过传感器将电磁信号或声波信号转化为电信号，并通过显示屏或声音来指示管线位置。
总之，地下管线探测是一项重要的工程探测技术，通过合理选择不同原理、方法和技术的组合，可以实现对地下管线的准确探测和定位，以保护地下管线的安全和有效施工。
地下管网探测服务方案
地下管网探测服务方案1. 概述地下管网探测服务是一种利用现代技术手段进行管线信息获取和定位的服务。
在工程施工、城市维护和地下设施规划等领域中，了解地下管网的位置和布局是至关重要的。
本文档将介绍地下管网探测服务的方案和技术，包括设备需求、操作流程和数据分析等内容。
2. 设备需求地下管网探测服务需要以下设备：•地下管网定位仪：用于检测和定位地下管线。
可以通过电磁感应或者地下雷达等技术原理，对地下管线进行扫描和定位。
•控制器和显示器：用于控制仪器的工作模式和显示管线的位置及其他相关信息。
•数据存储设备：用于存储探测到的地下管网数据，方便之后进行分析和处理。
•电源和电缆：提供设备工作所需的电能，并连接各个设备之间的通信。
3. 操作流程地下管网探测服务的操作流程包括以下几个步骤：步骤一：准备工作在进行地下管网探测之前，需要进行一些准备工作：1.确定探测区域：根据实际需求，确定需要探测的地下管网区域。
2.准备设备：确保地下管网定位仪和其他相关设备都正常工作，并充电或连接电源。
3.制定安全措施：根据实际情况，制定相关安全措施，确保施工过程的安全性。
步骤二：进行管网探测在进行管网探测时，根据设备的操作指南，按照以下步骤进行：1.设置仪器参数：根据需要，设置地下管网定位仪的工作参数，例如扫描范围、扫描深度等。
2.扫描地下管线：将地下管网定位仪横向移动，对目标区域进行扫描，记录管线位置和其他相关数据。
3.数据录入和存储：将探测到的地下管网数据记录下来，并存储在数据存储设备中。
步骤三：数据分析和处理在完成管网探测后，需要对探测到的数据进行分析和处理，以获取更准确的地下管网信息。
1.数据导入：将存储在数据存储设备中的数据导入到数据分析软件中。
2.数据分析：利用数据分析软件对探测到的数据进行处理和分析，提取出管线位置、管径、材质等相关信息。
3.数据可视化：将分析得到的地下管网信息通过图表、地图等方式进行可视化展示，方便用户进行进一步分析和决策。
地下管线探测作业指导书
地下管线探测作业指导书一、引言地下管线探测作业是一项重要的工程任务，旨在确保施工过程中不会损坏现有的地下管线。
本指导书旨在提供详细的操作步骤和注意事项，以确保作业的安全性和高效性。
二、作业前准备1. 确定作业区域：首先，需要明确作业区域的范围，并获得相关的地图和图纸资料。
2. 收集管线信息：收集关于地下管线的信息，包括类型、直径、材料、埋深等。
这些信息可通过地方政府、管线运营商或相关机构获取。
3. 安全评估：在开始作业前，进行安全评估，确保作业人员了解潜在的危险和风险，并采取相应的预防措施。
三、设备和工具1. 探测仪器：选择适当的地下管线探测仪器，如地磁仪、电磁波探测仪等。
2. 标记工具：准备标记工具，如彩色喷漆、标志桩等，用于标记地下管线的位置。
3. 测量工具：备齐测量工具，如测量带、测量仪等，用于测量管线的深度和位置。
四、作业步骤1. 确定探测方法：根据地下管线的类型和特性，选择适当的探测方法。
常用的方法包括地磁法、电磁法和地雷达法等。
2. 仪器校准：在使用探测仪器前，进行仪器的校准，确保测量结果的准确性。
3. 划定探测区域：根据作业区域的范围，划定探测区域，并进行标记，以便后续的探测工作。
4. 进行探测作业：按照选定的探测方法，使用探测仪器进行作业。
根据仪器的指示，寻找地下管线的位置，并进行标记。
5. 测量管线深度：在标记地下管线位置后，使用测量工具测量管线的深度，并记录下来。
6. 制作探测报告：根据探测结果，制作探测报告，包括管线的位置、深度和类型等信息。
五、安全注意事项1. 事先通知：在进行地下管线探测作业前，应事先通知相关的管线运营商和地方政府，以确保作业的安全性。
2. 避免损坏：在进行探测作业时，要小心操作，避免对地下管线造成损坏。
如发现管线位置不清晰或存在障碍物，应及时停止作业并寻求专业人员的帮助。
3. 安全防护：作业人员应佩戴适当的个人防护装备，如安全帽、手套、防护眼镜等，以确保作业的安全性。
地下管线探测技术方案20240827
地下管线探测技术方案20240827
一、简介
地下管线探测技术是指使用物理探测仪器和探测方法，发射特殊的声
波或电磁信号，对周边地下放置的管线等隐蔽的物体进行定位、形态和尺
寸的确定，以便于地下管线的检测、安装和保养等工作的一种技术手段。
旨在在不破坏地表的情况下，掌握地下管线的路线位置和管线状态，确定
管线的直径、壁厚及存在的缺陷等情况。
二、技术方案
1、地下管线探测仪器
2、探测方法
（1）超声波检测
超声波的检测方式是将超声波通过仪器发射到地下，并且反射回地下
进行测量，从而确定管道路径的位置。
此外，超声波检测还可用于检测深度、清晰度和管径，并分析管道结构、管道壁厚、管道材质、管道中的气
体等。
（2）电磁测深
这种方法是使用电磁仪器发射特定频率的电磁信号以及接收反射信号，来确定电磁仪器和地下管道之间距离的一种技术。
电磁信号可以穿透现有
的地下管线，可以用来检测地下管线的深度、位置和形态，从而推断出管
道材质、管道壁厚和管道的缺陷等情况。
（3）磁粉检测。
地下管线探测技术方案20240827
地下管线探测技术方案20240827一、绪论随着城市的发展和人口的增加，地下管线网络的日益复杂，有效的管线管理和维护变得越来越重要。
然而，由于地下管线通常被埋藏在地下，并且在外部环境中容易受到一些因素的影响，如土壤条件、地震等，这使得管线的准确定位和探测变得具有挑战性。
因此，本文将提出一种地下管线探测技术方案，旨在提高管线的准确定位和探测效率。
二、地下管线探测技术方案1.地理雷达技术地理雷达技术是一种基于电波回波原理的非破坏性测试技术，它能够通过测量电磁波与地下管道的反射特性来确定管道的位置、深度和尺寸。
这种技术无需直接接触管道，具有快速、准确、无损的特点，适用于各种类型的地下管线。
2.电磁法探测技术电磁法是一种通过测量地下电磁场分布情况来判断地下管道位置的方法。
它利用地下管道和周围土壤的电磁性质之间的差异，通过测量电磁场强度的变化来确定管道的位置。
这种方法无需直接接触地下管道，适用于各种地下管道类型。
3.地下超声波扫描技术地下超声波扫描技术是一种通过将超声波传播到地下，然后测量回波信号的方法来确定地下管道位置和深度的方法。
通过分析回波信号的形状、强度和传播时间，可以确定管道的位置和尺寸。
这种技术准确性高，适用于各种类型的地下管道。
4.地下磁力法探测技术地下磁力法是一种通过测量地下磁场的变化来确定地下管道位置的方法。
它利用地下管道与周围土壤的磁性差异，通过测量磁场强度的变化来确定管道的位置。
这种方法无需直接接触地下管道，适用于各种地下管道类型。
三、地下管线探测技术方案的实施步骤1.确定探测区域和目标管线类型首先，需要确定要进行探测的区域和目标管线的类型。
例如，城市建设中常见的地下管线类型如给水管线、排水管线、燃气管线等。
2.选择合适的探测技术和设备根据目标管线的类型和探测需求，选择合适的探测技术和设备。
可以根据地理雷达技术、电磁法探测技术、地下超声波扫描技术和地下磁力法探测技术等，进行技术的选择。
地下管线探测方法
地下管线探测方法地下管道探测是指利用各种技术手段和设备对地下埋设的管道进行准确、高效的探测和定位。
地下管道探测是一个不可或缺的环节，可在工程施工、地质检测、城市建设等方面起到重要的作用。
下面将介绍几种常见的地下管道探测方法。
1.电磁法电磁法是一种利用地下金属管道对电磁场的敏感性来进行探测的方法。
通过给管道施加交流电流或者直流电流，然后在地面上使用探测器测量电磁场的变化，从而确定管道的存在和位置。
电磁法适用于探测非金属管道，如塑料或混凝土管道。
2.高频电测法高频电测法是一种利用电磁感应原理来探测地下金属管道的方法。
通过使用高频电流产生一个电磁场，并通过感应管道内部的电流来检测管道的位置。
高频电测法适用于探测金属管道，如铁、铜管等。
3.高分辨率地球电磁法高分辨率地球电磁法是一种利用地下不同物质对电磁场的不同响应来探测管道的方法。
通过在地面上施加强磁场和电场，然后通过测量地下电磁场的变化来推导管道的存在和位置。
高分辨率地球电磁法适用于探测各种类型的管道，如金属管道、塑料管道等。
4.雷达探测法雷达探测法是一种利用电磁波在不同介质中传播的差异来探测地下管道的方法。
通过向地下发送电磁波，并通过接收回波信号来确定管道的存在和位置。
雷达探测法适用于探测各种类型的管道，如金属管道、塑料管道等。
5.地质雷达探测法地质雷达是一种利用地面上发射的电磁波在地下的扩散和反射来探测地下管道的方法。
通过测量反射和散射的电磁波信号来确定管道的存在和位置。
地质雷达探测法适用于探测各种类型的管道，如金属管道、塑料管道等。
6.声波探测法声波探测法是一种利用声波在地下传播的速度和方向来探测地下管道的方法。
通过在地表发送声波信号，并通过接收声波的反射信号来确定管道的存在和位置。
声波探测法适用于探测各种类型的管道，如水管、污水管等。
综上所述，地下管线探测方法有电磁法、高频电测法、高分辨率地球电磁法、雷达探测法、地质雷达探测法和声波探测法等。
地下管线探测方案
地下管线探测方案绪论地下管线通常用于输送水、天然气、石油等重要资源，同时也包括电力、通信和排水管线。
地下管线的准确定位和精确探测对于保障管线的安全运行至关重要。
本文将介绍一种地下管线探测方案，旨在辅助工程师和施工人员准确地定位和保护地下管线，以防止意外的损坏。
一、地下管线探测技术的概述地下管线探测技术包括多种方法，包括地质勘察、地球物理勘测、无损探测和地下雷达等。
每种方法都有其独特的优点和适用范围。
其中，无损探测是一种非破坏性的探测方法，通过分析地下管线与其周围环境之间的物理特征差异来确定管线的位置。
二、地下管线无损探测的原理和方法地下管线的无损探测依赖于电磁波在管线和地下环境之间的相互作用。
通过发送电磁信号，并通过接收信号的变化来分析管线的位置。
无损探测方法通常包括地下金属探测仪、地磁探测仪和电磁感应仪等设备。
这些设备通过检测管线与周围环境的物理差异来确定管线的位置和方向。
三、地下管线探测方案的具体步骤1. 前期准备工作在进行地下管线探测之前，需要进行充分的前期准备工作。
包括查阅相关的地图和记录，了解管线的大致位置和走向。
同时，需要与相关部门和机构联系，了解管线的具体信息和可能存在的隐患。
此外，还需要规划好探测的范围和时间，并将相关信息提供给探测人员。
2. 使用无损探测设备进行探测根据前期准备的信息，探测人员可以选择合适的无损探测设备进行探测工作。
首先，需要对设备进行调试和校准，以保证其准确性和可靠性。
然后，根据管线的类型和特点，确定探测的参数和方法。
在具体的探测过程中，需要控制好设备的移动速度和距离，并保持稳定的数据采集和处理。
3. 数据分析和处理探测人员需要将采集到的数据进行分析和处理，以确定管线的位置和方向。
数据分析可以使用专业的地下管线探测软件，对数据进行重建和处理，以提供可视化的结果和报告。
同时，还需要对数据进行验证和比对，以确认结果的准确性和可靠性。
4. 管线标识和保护探测人员需要将确定的管线位置标识出来，并与相关部门和机构进行沟通。
城市地下管线探测技术规程
城市地下管线探测技术规程
城市地下管线探测技术规程
一、目的
为了保证城市地下管线的探测工作能够有效高效地开展，根据工作实际需要，制定本
技术规程，以保证地下管线探测能够更加安全有效。
二、探测技术要求
1、采用测深仪和反射投影仪探测城市地下管线，及时准确发现城市地下管线的位置
及管径、方位、倾斜等数据；
2、电缆敷设的室内外环境，应设置探头，以便发现地下管线的存在；
3、采用电磁测深仪精确测量地下电子管线的深度；
4、采用X射线、放射性染料测试等技术，确定管道中存在的隐蔽断面；
5、采用热成像仪、激光测距仪及其他技术，核实城市地下管线的数据信息；
6、采用相近工艺和措施探测低空跨越道路管线，接近管线或穿越道路时，以保证道
路上车辆和行人的安全。
三、技术质量
1、探测数据必须真实、准确、可靠；
2、整个探测的技术过程中，必须保证整个操作过程的有效性，检查程序及验收标准
及要求；
3、探测数据处理必须有效，并符合技术要求，以及国家标准；
4、在探测时，必须建立规范的文件，完善管理制度，确保技术准确性及安全性；
5、确保探测工作顺利进行，提升工作效率。
四、安全技术措施
1、在进行地下管线探测之前，必须采取安全预案，确保探测安全；
2、在探测的整个过程中，应对密集的噪音作出必要的控制，尤其是在高密度室内外
环境；
3、在检测过程中，采取必要的安全防护措施，如穿着厚重的安全鞋、使用隔聋耳罩、戴上防护镜及其他个人防护装备；
4、探测设备必须进行安全检测，确保安全；
5、探测技术应遵守国家的安全法规，努力实现安全、有效、质量可靠的地下管线探测技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下管线探测技术与探测设备城市地下管线探测技术与探测设备2012年8月摘要：本文分析了地下管线探测的特点及其工作原则，阐述了目前城市地下管线探测主要技术方法、特点及其工作原理，介绍了地下管线探测相关设备。
随着我国城市建设现代化的发展，地下管线探测工程也越来越多，特别是大量非金属管线的使用对于地下管线探测技术提出了更高的要求，进行地下管线探测技术研究是一个长期的问题。
关键词：管线探测技术；电磁法；探地雷达；管线仪1 引言地下管线是城市最重要基础的设施，长期以来，它担负着传输信息，输送能量及排放废液的工作。
它是城市赖以生存与发展的基础和保障，是保障城市功能正常发挥和人民安居乐业的神经和血管，因此被称为城市的地下生命线。
但是由于种种原因，我国许多城市的地下管网分布资料不全，管线档案管理不规范。
近年来，随着城市建设飞速发展，在施工过程中因损坏管线而引起的停水、停电、人员伤亡等重大事故在许多城市屡见不鲜。
因此探测地下管线对于城市的正常运营和改扩建具有重要的意义。
2 我国地下管线探测技术发展简介使用物探方法进行地下管线探测我国开始于上世纪80年代末期。
在此之前，获取地下管线资料的手段主要以向管线权属单位搜集已有的管线资料和开经调查为主，这时期获取的管线资料准确性、全面性都比较差。
进入90年代，我国的地下管线探测技术得到迅速的发展，在地下管线普查工程中逐步使用了“内外业一体化”的作业模式和探测技术，一批专业化的探测公司相继成立，国内许多大中型城市相继开展了城市地下管线普查工作。
1994年原冶金部组织制订的《地下管线电磁法探测规程》YB／I9027—94和1995年颁布实施的行业标准《城市地下管线探测技术规程》CJJ61—94，推动了城市地下管线探测技术开始走向规范化，标志着以物探技术为基础的城市地下管线探测技术开始走向标准化和应用推广阶段。
1996年成立了原建设部科技委地下管线管理技术专业委员会，为我国地下管线探测技术的发展和应用做了大量的工作。
“内进入2l世纪以来，随着数字化测绘技术以及计算机技术的发展与应用，外业一体化”探测技术得到了较快发展和应用推广。
这一时期我国许多城市均采用“内外业一体化”探测技术组织进行了地下管线普查，提高了探测作业的工作效率，保证了普查工作成果的质量。
2003年修订后的行业标准《城市地下管线探测技术规)CJJ61—2003，系统总结了“内外业一体化”技术经验和成果，为规范和统一技术的应用推广起到重要作用。
3 地下管线探测的特点和基本原则3.1 地下管线探测的特点（1）工作环境复杂，地下管线探测不仅受管线本身材质影响，同时也受到当地的埋设状况等地质条件影响；（2）地下管线种类繁多，主要有：给水管、排水管、燃气管、电力电缆和路灯电缆、电讯电缆、供热管道、人防通道等。
由管线所形成的物理场的种类和变化较大；（3）对探测设备具有较高的要求，必须满足规程的需要。
既要经济实用，能够对管线进行连续追踪，快速、准确定位、定深；同时要具备多种频率，适用不同的工作环境，有较高的分辨率和较强的抗干扰性能。
3.2 地下管线探测的基本原则地下管线探测技术特点决定了工作原则，对于不同的管线，不同的环境需要采用相应的技术方法。
根据《城市地下管线探测技术规程》的要求，结合实际工作经验，在地下管线探测过程中需遵循以下基本原则：（1）从已知到未知。
在仪器探查工作开始前应首先在区内的已知管线敷设情况的地方进行方法试验，以确定方法技术和选用仪器有效性、精度和有关参数。
通过方法实验确定最小收发距、最佳收发距、最佳发射频率和功率，并确定定深修正系数。
不同类型的管线仪器在不同的地球物理条件的地区，方法技术的效果不同，因此应分别进行试验，然后推广到整个测区开展探查工作。
在探查过程中遇到不同的管线材质或疑难问题，应随时进行方法试验，提高探测的精度。
（2）由易到难，从简单到复杂。
开展探查工作时，应首先选择管线少、干扰少、条件比较简单的区域进行，然后逐步推进到相对复杂条件的地区；在城市综合管线探测过程中，应首先选择明显点调查较多、探测难度较小的管线种类开始，一般顺序为：排水管道---通讯电缆---路灯电力电缆---供热管道---给水管道---燃气管道。
（3）管线探测的技术方法有很多种，实际应用时在保证探测质量的前提下，应优先选择简单、快捷、安全有效、成本低的方法，这是由技术的经济性特点所决定的。
（4）在管线分布复杂区域，通过单一的技术方法是很难或无法辨别管线的敷设状况，需要根据相对的复杂程度采用适当的综合方法，以提高对管线的分辨率和探测结果的可靠程度。
4 目前地下管线探测的主要技术方法4.1 地下管线按其物理性质可大致分为三类：（1）由铸铁、钢材构成的金属管线；（2）由铜、铝材料构成的电缆，如电力电缆、通讯电缆等和有线电视电缆等；（3）由水泥、陶瓷和塑料材料构成的非金属管道，如排水、工业管道或某些给水管、燃气管等。
上述管线与周围介质在电性、磁性、密度、波阻抗和导热性等方面均存在物性差异，因此，可以利用导电率、导磁率、介电常数和密度等物理参数，选择不同的地球物理方法进行探测。
地下管线探测方法一般分为两种，一种是井中调查与开挖样洞或简易触探相结合的方法。
这种方法工作效率低、成本高、成果质量低，是物探技术引入到管线探测技术之前主要采用的方法，目前仅在在某些管线复杂地段和检查验收中采用。
另一种是仪器探测与实地调查相结合的方法．这是目前应用最为广泛的方法。
在各种物探方法中．就其应用效果和适用范围来看，依次为电磁法、电磁波法（地质雷达法）、直接法和钎探法、声波法、红外辐射法、地震波法等。
4.2 电磁法电磁法具有探测精度高、抗干扰能力强、应用范围广、工作方式灵活、成本低、效率高等优点，因此是目前国内外最常用的探测方法。
电磁法的基本原理是利用交变电磁场对导电性或导磁性或介电性的物体有感应作用，从而产生二次电磁场，通过观测分析所激发的二次电磁场来确定地下管线的位置。
应用电磁法探测地下管线，通常是先使导电性好的地下管线带电，然后在地面上测量由此电流产生的电磁异常，从而来达到探测地下管线的目的。
其前提是必需满足以下地电条件：（1）地下管线与周围介质之间有明显的电性差异。
（2）管线长度远大于管线埋深。
在此前提下，无论采用充电法或感应法，都会探测到地下管线所引起的异常。
从原理上讲，在感应激发条件下，管线本身及导电介质均会产生涡流。
对于那些直径与埋深可比拟的管道而言，在地表所引起的异常既决定于管线本身所产生的涡流，也决定于大地一管线一大地这个回路中的电流，以及管线所聚集的、存在于导电介质中的感应电流。
金属管线的导电性远大于周围介质的导电性，所以管线内及其附近的电流密度就比周围截止的电流密度大。
这就好像在管线处存在一条单独的线电流。
对一般平直的长管线，可近似将其看成由无限长直导线产生的磁异常。
在距管线中心r(单位:m)处，其磁场强度(单位;A/m)由毕奥一沙伐尔定律求得：式中，I为流经管线的交变电流强度(单位:A)[s]电磁法通过其场源的不同可分为被动源法和主动源法两种方法。
4.2.1 主动源法主动源法是指可受人工控制的场源，通过人工向被探测管线发射一定频率的交变电磁场，使被测管线产生感应电流，在被测管线周围产生二次场，通过观测、分析这个二次场来确定地下管线的位置。
根据给地下管线施加信号的方式不同又可分为：直接充电法、感应法、夹钳法及示踪法。
（1）直接充电法适用于有出露点的金属管线探测。
直接法有三种连接方式：双端连接、单端连接及远接地单端连接。
即将发射机专用输出电缆的一端与被探测的金属管线相连接，另一端接地或接到金属管线的另一端，利用接收机搜索被探测金属管线产生的电磁信号，对管线进行追踪定位。
该方法能使接收机接收到较强的电磁信号，对管线的定位及定深精度都相对较高，但管线必须有出露点，并具备良好的接地条件。
4.2-1图双端连接法示意图4.2-2图单端连接法示意图（2）感应法感应法是利用发射机发射本身的谐变电磁场，使被探测的地下管线产生感应电流而形成电磁场，通过接收机在地面接收地下管线所形成的电磁场，达到对被探测管线进行搜索、追踪、定位之目的。
感应法适用于出露点稀少而不便使用直接法探测的金属管线或电缆，该方法操作简单灵活，但容易耦合相邻其他管线上面，增加探测的难度。
4.2-3图感应法原理示意图（3）夹钳法是利用专用的的夹钳（亦称耦合环）夹住被探测的管线，通过耦合环把电磁信号加载到被探测的管线上，以达到对管线追踪定位之目的。
此方法信号强，定位定深精度高，适用于管线直径小且不宜使用直接法探测的金属管线或电缆，如电力、电信类电缆、燃气入户管线等，但管线必须有出露点，而且被探测管线的直径必须小于夹钳的大小。
4.2-4图夹钳耦合示意图（4）示踪法示踪法原理是通过发射机将信号加载到导电线上，通过探测导电线辐射到地面的电磁信号来确定目标管线的位置和埋深。
示踪法一般只适用于开放式的管道，还要有能让导电线进入目标管道的观察孔、检修井等设施，且检修井的设置间距不能太远，目前主要多用于排水管道。
4.2-5 示踪加载信号示意图4.2.2 被动源法被动源法不需要人工对被探管线施加场源，场源来自电缆所载有的50Hz/60 Hz交变电流或空间存在的电磁波信号，只需用接收机接受该信号。
被动源法操作简单方便，但只能对地下管线进行追踪和初步定位，不能探测管线的埋深，进一步精确地定位、定深还需要主动源法进行。
（1）工频法工频法利用电力电缆中载有的50/60Hz交变电流或游散电流汇入金属管线的电流形成的电磁场进行探测。
载有电流的电缆与大地之间具有良好的电容耦合，在其周围形成交变电磁场。
地下金属管线在电磁场的作用下产生感应电流在管线周围形成二次磁场。
使用接收机这个二次磁场从而确定地下管线的位置。
4.2-6 工频法原理示意图（2）甚低频法甚低频法是利用甚低频无线电台所发射的甚低频电磁波信号（14 ～26 kHz），在金属管线中感应的电流所产生的二次场进行探测。
其原理是电台发射的电磁波在传播过程中，将会使管线及周围介质极化而产生二次场，由于管线与周围介质存在物性上的差异，使二次场及其总场均有一定的差异，通过测量这些差异可发现引起差异的高阻或低阻管线。
许多国家为了通讯及导航目的，设立了强功率的长波电台，其发射频率为15～26kHz,在无线电工程中，将这种频率成为甚低频。
能为我国利用的电台有：日本爱知县NDT台，频率为：17.4 kHz；澳大利亚的NWC台，频率为22.3 kHz；莫斯科UMS电台，频率为：17.1 kHz；美国的NAA电台，频率为17.8 kHz。
这些电台的发射功率一般为500～1000kW，发射功率大，电磁波传播远，即使在320～4800km处也可以将这些电台作为发射场源。
