焊接PCB板布线技巧
PCB板布线技巧

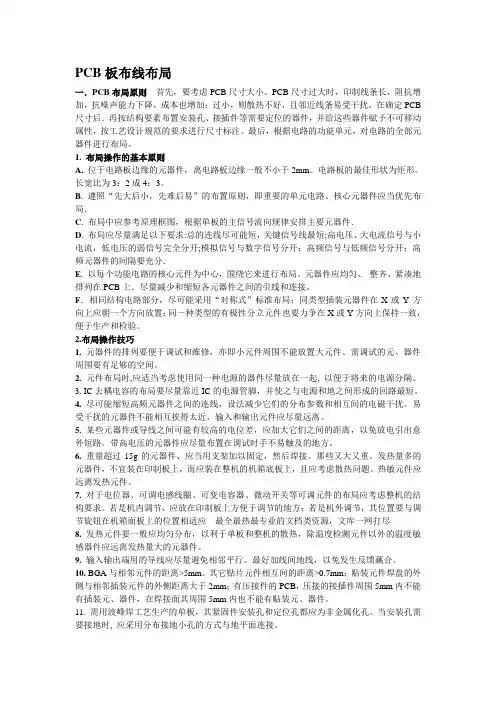

PCB板布线布局一．PCB布局原则首先，要考虑PCB尺寸大小。
PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。
在确定PCB 尺寸后．再按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性，按工艺设计规范的要求进行尺寸标注。
最后，根据电路的功能单元，对电路的全部元器件进行布局。
1. 布局操作的基本原则A.位于电路板边缘的元器件，离电路板边缘一般不小于2mm。
电路板的最佳形状为矩形。
长宽比为3：2成4：3。
B. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局．C. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件．D. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．E. 以每个功能电路的核心元件为中心，围绕它来进行布局。
元器件应均匀、整齐、紧凑地排列在PCB上．尽量减少和缩短各元器件之间的引线和连接。
F．相同结构电路部分，尽可能采用“对称式”标准布局；同类型插装元器件在X或Y方向上应朝一个方向放置；同一种类型的有极性分立元件也要力争在X或Y方向上保持一致，便于生产和检验。
2.布局操作技巧1. 元器件的排列要便于调试和维修，亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间。
2.元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔。
3. IC去耦电容的布局要尽量靠近IC的电源管脚，并使之与电源和地之间形成的回路最短。
4.尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
5.某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
PCB布线规则详解
1 电源、地线的处理既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：～0.3mm,最经细宽度可达～0.07mm,电源线为～2.5 mm 对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用) 用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板，电源，地线各占用一层。
2、数字电路与模拟电路的共地处理现在有许多PCB 不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。
因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。
数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
3、信号线布在电（地）层上在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。
首先应考虑用电源层，其次才是地层。
因为最好是保留地层的完整性。
4、大面积导体中连接腿的处理在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。
PCB电路板如何快速掌握PCB四层板
PCB电路板如何快速掌握PCB四层板PCB电路板如何快速掌握PCB四层板四层电路板布线方法一般而言，四层电路板可分为顶层、底层和两个中间层。
顶层和底层走信号线，中间层首先通过命令DESIGN／LAYERSTACKMANAGER用ADDPLANE添加INTERNALPLANE1和INTERNALPLANE2分别作为用的最多的电源层如VCC和地层如GND （即连接上相应的网络标号。
注意不要用ADDLAYER，这会增加MIDPLAYER，后者主要用作多层信号线放置），这样PLNNE1和PLANE2就是两层连接电源VCC和地GND的铜皮。
如果有多个电源如VCC2等或者地层如GND2等，先在PLANE1或者PLANE2中用较粗导线或者填充FILL（此时该导线或FILL对应的铜皮不存在，对着光线可以明显看见该导线或者填充）划定该电源或者地的大致区域（主要是为了后面PLACE／SPLITPLANE命令的方便），然后用PLACE／SPLITPLANE在INTERNALPLANE1和INTERNALPLANE2相应区域中划定该区域（即VCC2铜皮和GND2铜片，在同一PLANE中此区域不存在VCC 了）的范围（注意同一个PLANE中不同网络表层尽量不要重叠。
设SPLIT1和SPLIT2是在同一PLANE中重叠两块，且SPLIT2在SPLIT1内部，制版时会根据SPLIT2的边框自动将两块分开(SPLIT1分布在SPLIT的外围)。
只要注意在重叠时与SPLIT1同一网络表的焊盘或者过孔不要在SPLIT2的区域中试图与SPLIT1相连就不会出问题）。
这时该区域上的过孔自动与该层对应的铜皮相连，DIP封装器件及接插件等穿过上下板的器件引脚会自动与该区域的PLANE让开。
点击DESIGN／SPLITPLANES可查看各SPLITPLANES。
protel99的图层设置与内电层分割PROTEL99的电性图层分为两种，打开一个PCB设计文档按，快捷键L，出现图层设置窗口。
如何焊接电路板

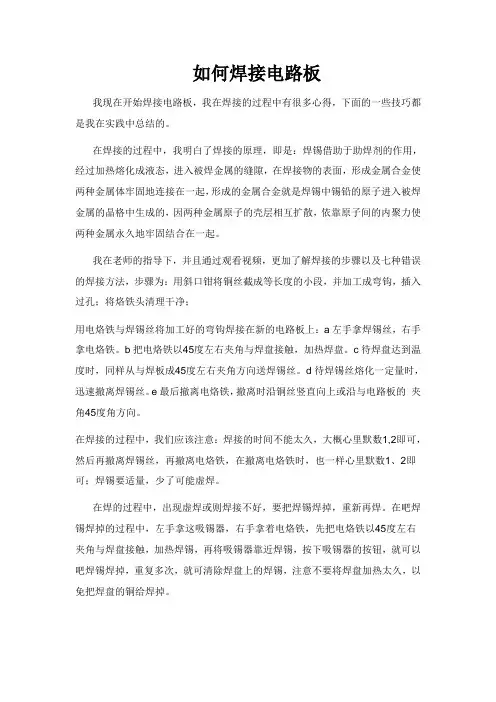

如何焊接电路板我现在开始焊接电路板，我在焊接的过程中有很多心得，下面的一些技巧都是我在实践中总结的。
在焊接的过程中，我明白了焊接的原理，即是：焊锡借助于助焊剂的作用，经过加热熔化成液态，进入被焊金属的缝隙，在焊接物的表面，形成金属合金使两种金属体牢固地连接在一起，形成的金属合金就是焊锡中锡铅的原子进入被焊金属的晶格中生成的，因两种金属原子的壳层相互扩散，依靠原子间的内聚力使两种金属永久地牢固结合在一起。
我在老师的指导下，并且通过观看视频，更加了解焊接的步骤以及七种错误的焊接方法，步骤为：用斜口钳将铜丝截成等长度的小段，并加工成弯钩，插入过孔；将烙铁头清理干净；用电烙铁与焊锡丝将加工好的弯钩焊接在新的电路板上：a左手拿焊锡丝，右手拿电烙铁。
b把电烙铁以45度左右夹角与焊盘接触，加热焊盘。
c待焊盘达到温度时，同样从与焊板成45度左右夹角方向送焊锡丝。
d待焊锡丝熔化一定量时，迅速撤离焊锡丝。
e最后撤离电烙铁，撤离时沿铜丝竖直向上或沿与电路板的夹角45度角方向。
在焊接的过程中，我们应该注意：焊接的时间不能太久，大概心里默数1,2即可，然后再撤离焊锡丝，再撤离电烙铁，在撤离电烙铁时，也一样心里默数1、2即可；焊锡要适量，少了可能虚焊。
在焊的过程中，出现虚焊或则焊接不好，要把焊锡焊掉，重新再焊。
在吧焊锡焊掉的过程中，左手拿这吸锡器，右手拿着电烙铁，先把电烙铁以45度左右夹角与焊盘接触，加热焊锡，再将吸锡器靠近焊锡，按下吸锡器的按钮，就可以吧焊锡焊掉，重复多次，就可清除焊盘上的焊锡，注意不要将焊盘加热太久，以免把焊盘的铜给焊掉。
焊接电路板的图片：PCB板设计的作业—P62 第15题一、焊接操作要领1、焊前准1.1、物料：含直接用料和辅料，留意焊接元件有否极性要求，元件脚有否氧化、油污等。
焊接时，对焊接温度，时间有否特别要求；1.2、工/器具：视焊接元件而定，应有锡线座、元件盒、焊枪、焊台、镊子、剪钳等。
如有防静电要求，应注意采用防静电工/器具，同时操作员应戴好防静电手腕带；2、实施焊接准备好焊锡丝和烙铁头，烙铁头要保持洁净；步骤：烙铁头对准焊点→烙铁接触焊点→加焊锡→移开焊锡丝→拿开电烙铁具体如下：○1加热焊件（同时加热元件脚和焊盘）○2熔化焊锡：当焊件加热到能熔化焊料的温度后，将锡线置于焊点，焊锡开始溶化并润湿焊点；○3在焊点加入适当的焊锡后，移开锡线；○4当焊锡完全湿润焊点后，以大致45°的角度移开烙铁；以上过程对一般焊点在大约2～3秒钟完成，应注意在焊锡尚未完全凝固以前不要晃动接元件，以免造成虚焊。
pcb板焊接技巧
pcb板焊接技巧PCB（Printed Circuit Board）是电子产品中广泛应用的重要组成部分之一。
在PCB的制作过程中，焊接是关键步骤之一，对于保证电路的稳定性和可靠性至关重要。
本文将介绍一些关于PCB板焊接的技巧，帮助读者提高焊接质量和效率。
一、准备工作在进行PCB板的焊接之前，先要做好准备工作，确保焊接过程顺利进行。
首先，选用适合的焊锡丝和焊锡膏，根据电路板的要求选择合适的焊锡直径和锡量。
其次，准备好必要的焊接工具，如烙铁、焊锡笔等。
确保工具干净，尖端锐利，以便进行精确的焊接操作。
二、焊接技巧1. 温度控制焊接时的温度控制非常重要。
过高的温度可能导致焊锡迅速氧化，影响焊接质量，甚至烧毁电路板。
而过低的温度则会导致焊锡无法充分熔化，影响焊点的牢固性。
因此，在焊接过程中，要控制好烙铁的温度，确保烙铁的温度在合适的范围内。
2. 焊锡膏的使用使用适量的焊锡膏有助于提高焊接的质量。
焊锡膏可以增加焊锡的润湿性，使焊锡更容易均匀地覆盖焊点。
在使用焊锡膏时，注意不要使用过多，以免过多的焊锡膏残留在焊点附近，影响电路的正常工作。
3. 焊点的处理焊点的处理也是保证焊接质量的重要环节。
在焊接之前，要确保焊点的表面干净、无污染。
可以使用酒精擦拭焊点表面，去除表面的油污和杂质。
同时，焊点的大小也需要适度，过大的焊点可能会引起短路或不良接触，过小的焊点则可能会导致焊接不牢固。
4. 焊接技巧在焊接过程中，要掌握一些技巧，以提高焊接的效率和质量。
首先，要熟练掌握烙铁的使用方法，学会正确拿捏烙铁，保持烙铁与焊点的接触时间适中。
其次，可以使用辅助工具，如焊锡架、镊子等，来帮助焊接操作，提高精度和稳定性。
三、常见问题及解决办法1. 焊接不牢固：可能是焊锡膏使用过少、温度过低或焊点处理不当所导致。
可以尝试增加焊锡膏的使用量，提高烙铁的温度，或重新处理焊点表面。
2. 短路或断路：可能是焊点大小不合适、焊锡残留过多或焊接位置不准确所导致。
pcb布局布线技巧及原则(全面)
pcb布局布线技巧及原则[ 2020-11-16 0:19:00 | By: lanzeex ]PCB 布局、布线基本原则一、元件布局基本规则1. 按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元、器件,螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件；3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路；4. 元器件的外侧距板边的距离为5mm；5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7. 发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8. 电源插座要尽量布置在印制板的四周,电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间,以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9. 其它元器件的布置:所有IC 元件单边对齐,有极性元件极性标示明确,同一印制板上极性标示不得多于两个方向,出现两个方向时,两个方向互相垂直；10、板面布线应疏密得当,当疏密差别太大时应以网状铜箔填充,网格大于8 mil(或0.2mm)；11、贴片焊盘上不能有通孔,以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐,字符方向一致,封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB 板边≤1mm 的区域内,以及安装孔周围1mm 内,禁止布线；2、电源线尽可能的宽,不应低于18mil；信号线宽不应低于12mil；cpu 入出线不应低于10mil(或8mil)；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插:焊盘60mil,孔径40mil；1/4W 电阻: 51*55mil(0805 表贴)；直插时焊盘62mil,孔径42mil；无极电容: 51*55mil(0805 表贴)；直插时焊盘50mil,孔径28mil；5、注意电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。
电路板焊接技巧经验
电路板焊接技巧经验电路板焊接技巧经验篇一：手动焊接电路板心得最近自己在焊电路板，焊接过程中针对所要注意的问题和技巧颇有心得，在这里与大家分享：针脚式元器件的焊接：用电烙铁和焊锡丝在适当的位置点化形成水滴状的焊滴，在焊放阵脚元件时，要先将元件管脚选择合适的长度，这点可以根据元件自身的封装。
点锡的过程是先将电烙铁放在焊盘上，然后将焊锡丝靠近焊盘，觉得锡量合适了先将焊锡丝移开，是焊锡成水滴状后将电烙铁移开，注意：不宜在焊盘上放置太多的焊锡。
最后再将长的管脚线剪掉即可。
贴片式元器件用电烙铁焊接：先在焊盘上涂少量的焊锡，（如果是扁平的元器件可以多放些焊锡这样可以避免最后再补锡，但要是比较厚的元件象电容、发光二极管等可以考虑先放少量的焊锡感觉能将元件焊住即可，最后在进行补锡，以防元件焊的不够牢固）然后用电烙铁和镊子先固定元件的一端，确定元件没有偏，然后再点化另一端焊盘使元件固定，要想使元件与电路板紧贴，可以先用电烙铁点化第一端的焊锡，瞬间点化另一端的焊锡并用镊子往下压（这种方法适合型号大点的贴片电阻）。
焊接集成芯片式贴片元件时，先在芯片各个管脚焊盘上点少量的焊锡，然后将芯片放上，确定好位置先将芯片的对角两端固定，如果固定的有偏置可以拿掉再重新固定，没有问题可以将其他的管脚先于本来焊盘上的焊锡相连接，最后根据需要再给各个管脚加少量的焊锡以使更加固定没有悬空。
最后用镊子检查一下是否有没有焊上的管脚。
希望大家多多指点，相互学习！篇二：电子焊接实训心得体会电子焊接实训心得体会汽车电子转向灯姓名学号年级级专业系（院）系指导教师21年月日汽车电子转向灯一、实训目的1）熟悉焊接工艺，掌握焊接方法及焊接中的注意事项。
2）掌握电路的调试方法。
3）掌握555时基电路的原理及应用。
二、实训要求1）元件布局合理、美观，布线合理。
2）焊接美观，不允许出现虚焊、脱焊、断线等问题。
3）电路运行稳定可靠，调整方便。
4）电路要求的功能全部实现并达到规定的精度。
PCB制板工艺操作手册
PCB制板工艺操作手册第1章基础知识 (3)1.1 PCB概述 (3)1.2 制板工艺流程简介 (4)第2章材料准备 (5)2.1 基材选择 (5)2.2 覆铜板处理 (5)2.3 干膜制备 (6)第3章设计与布线 (6)3.1 PCB设计规范 (6)3.1.1 设计原则 (6)3.1.2 设计要求 (6)3.1.3 设计工具 (7)3.2 布线技巧 (7)3.2.1 布线规则 (7)3.2.2 层叠设计 (7)3.2.3 焊盘和过孔设计 (7)3.3 设计审查 (7)3.3.1 审查内容 (7)3.3.2 审查方法 (8)3.3.3 审查流程 (8)第4章制板前处理 (8)4.1 覆铜板切割 (8)4.1.1 材料准备 (8)4.1.2 切割操作 (8)4.1.3 质量检查 (8)4.2 钻孔与孔金属化 (8)4.2.1 钻孔 (8)4.2.2 孔金属化 (8)4.2.3 质量检查 (8)4.3 黑化处理 (8)4.3.1 材料准备 (9)4.3.2 黑化处理操作 (9)4.3.3 清洗与干燥 (9)第5章光绘与显影 (9)5.1 光绘工艺 (9)5.1.1 设备准备 (9)5.1.2 光绘参数设置 (9)5.1.3 光绘操作步骤 (9)5.1.4 注意事项 (9)5.2 显影工艺 (9)5.2.1 显影设备准备 (9)5.2.3 显影操作步骤 (10)5.2.4 注意事项 (10)5.3 质量检查 (10)5.3.1 检查方法 (10)5.3.2 检查内容 (10)5.3.3 处理措施 (10)第6章化学镀与电镀 (10)6.1 化学镀铜 (10)6.1.1 原理概述 (10)6.1.2 化学镀铜溶液组成 (10)6.1.3 操作步骤 (11)6.1.4 注意事项 (11)6.2 电镀铜 (11)6.2.1 原理概述 (11)6.2.2 电镀铜溶液组成 (11)6.2.3 操作步骤 (11)6.2.4 注意事项 (11)6.3 电镀锡铅 (11)6.3.1 原理概述 (11)6.3.2 电镀锡铅溶液组成 (12)6.3.3 操作步骤 (12)6.3.4 注意事项 (12)第7章蚀刻与去膜 (12)7.1 蚀刻工艺 (12)7.1.1 蚀刻原理 (12)7.1.2 蚀刻前准备 (12)7.1.3 蚀刻操作 (12)7.1.4 蚀刻后处理 (12)7.2 去膜工艺 (13)7.2.1 去膜原理 (13)7.2.2 去膜前准备 (13)7.2.3 去膜操作 (13)7.2.4 去膜后处理 (13)7.3 质量检查 (13)7.3.1 蚀刻质量检查 (13)7.3.2 去膜质量检查 (13)7.3.3 异常处理 (13)第8章表面处理 (13)8.1 热风整平 (13)8.1.1 工艺简介 (14)8.1.2 工艺流程 (14)8.1.3 注意事项 (14)8.2 沉金处理 (14)8.2.2 工艺流程 (14)8.2.3 注意事项 (14)8.3 阻焊油墨印刷 (15)8.3.1 工艺简介 (15)8.3.2 工艺流程 (15)8.3.3 注意事项 (15)第9章焊接与组装 (15)9.1 表面贴装技术 (15)9.1.1 表面贴装概述 (15)9.1.2 焊膏印刷 (15)9.1.3 贴片 (16)9.1.4 回流焊接 (16)9.2 通孔焊接 (16)9.2.1 通孔焊接概述 (16)9.2.2 焊料选择 (16)9.2.3 焊接过程 (16)9.3 检验与返修 (16)9.3.1 检验 (16)9.3.2 返修 (17)第10章质量控制与验收 (17)10.1 制板过程质量控制 (17)10.1.1 制程参数监控 (17)10.1.2 在线检测 (17)10.1.3 抽样检测 (17)10.1.4 工艺优化与改进 (17)10.2 成品验收标准 (17)10.2.1 外观检查 (17)10.2.2 尺寸测量 (17)10.2.3 功能性测试 (17)10.2.4 无铅焊接适应性测试 (18)10.3 故障分析与排除方法 (18)10.3.1 故障分类 (18)10.3.2 故障原因分析 (18)10.3.3 故障排除方法 (18)10.3.4 预防措施 (18)第1章基础知识1.1 PCB概述印刷电路板（Printed Circuit Board，简称PCB）是电子设备中用于支撑和连接电子元件的一种基础组件。
PCB布板工艺原则、技巧
PCB工艺的一些小原则2007-12-17 20:391: 印刷导线宽度选择依据:印刷导线的最小宽度与流过导线的电流大小有关:线宽太小,刚印刷导线电阻大,线上的电压降也就大,影响电路的性能,线宽太宽,则布线密度不高,板面积增加,除了增加成本外,也不利于小型化.如果电流负荷以20A/平方毫米计算,当覆铜箔厚度为0.5MM时,(一般为这么多,)则1MM(约40MIL)线宽的电流负荷为1A,因此,线宽取1--2.54MM(40--100MIL)能满足一般的应用要求,大功率设备板上的地线和电源,根据功率大小,可适当增加线宽,而在小功率的数字电路上,为了提高布线密度,最小线宽取0.254--1.27MM(10--15MIL)就能满足.同一电路板中,电源线.地线比信号线粗.2:线间距:当为1.5MM(约为60MIL)时,线间绝缘电阻大于20M欧,线间最大耐压可达300V, 当线间距为1MM(40MIL)时,线间最大耐压为200V,因此,在中低压(线间电压不大于200V)的电路板上,线间距取1.0--1.5MM (40--60MIL)在低压电路,如数字电路系统中,不必考虑击穿电压,只要生产工艺允许,可以很小.3: 焊盘: 对于1/8W的电阻来说,焊盘引线直径为28MIL就足够了,而对于1/2W的来说,直径为32MIL,引线孔偏大,焊盘铜环宽度相对减小,导致焊盘的附着力下降.容易脱落, 引线孔太小,元件播装困难.4: 画电路边框:边框线与元件引脚焊盘最短距离不能小于2MM,(一般取5MM较合理)否则下料困难.5:元件布局原则:A 一般原则:在PCB设计中,如果电路系统同时存在数字电路和模拟电路.以及大电流电路,则必须分开布局,使各系统之间藕合达到最小在同一类型电路中,按信号流向及功能,分块,分区放置元件.B: 输入信号处理单元,输出信号驱动元件应靠近电路板边,使输入输出信号线尽可能短,以减小输入输出的干扰.C: 元件放置方向: 元件只能沿水平和垂直两个方向排列.否则不得于插件.D:元件间距.对于中等密度板,小元件,如小功率电阻,电容,二极管,等分立元件彼此的间距与插件,焊接工艺有关, 波峰焊接时,元件间距可以取50-100MIL(1.27--2.54MM)手工可以大些,如取100MIL,集成电路芯片,元件间距一般为100-- 150MILE: 当元件间电位差较大时,元件间距应足够大,防止出现放电现象.F: 在而已进IC去藕电容要靠近芯片的电源秋地线引脚.不然滤波效果会变差.在数字电路中,为保证数字电路系统可靠工作, 在每一数字集成电路芯片的电源和地之间均放置IC去藕电容.去藕电容一般采用瓷片电容,容量为0.01~0.1UF去藕电容容量的选择一般按系统工作频率 F的倒数选择.此外,在电路电源的入口处的电源线和地线之间也需加接一个10UF的电容, 以及一个0.01UF的瓷片电容.G: 时针电路元件尽量靠近单片机芯片的时钟信号引脚,以减小时钟电路的连线长度.且下面最好不要走线.①线一般情况下,信号线宽为0.3mm(12mil),电源线宽为0.77mm(30mil)或1.27mm(50mil);线与线之间和线与焊盘之间的距离大于等于0.33mm(13mil),实际应用中,条件允许时应考虑加大距离; 布线密度较高时,可考虑(但不建议)采用IC脚间走两根线,线的宽度为0.254mm(10mil),线间距不小于0.254mm(10mil).特殊情况下,当器件管脚较密,宽度较窄时,可按适当减小线宽和线间距.②焊盘(PAD)焊盘(PAD)与过渡孔(VIA)的基本要求是:盘的直径比孔的直径要大于0.6mm;例如,通用插脚式电阻、电容和集成电路等,采用盘/孔尺寸1.6mm/0.8mm(63mil/32mil),插座、插针和二极管1N4007等,采用1.8mm/1.0mm(71mil/39mil).实际应用中,应根据实际元件的尺寸来定,有条件时,可适当加大焊盘尺寸; PCB板上设计的元件安装孔径应比元件管脚的实际尺寸大0.2~0.4mm左右.③过孔(VIA)一般为1.27mm/0.7mm(50mil/28mil);当布线密度较高时,过孔尺寸可适当减小,但不宜过小,可考虑采用1.0mm/0.6mm(40mil/24mil).④焊盘、线、过孔的间距要求PAD and VIA : ≥ 0.3mm(12mil)PAD and PAD : ≥ 0.3mm(12mil)PAD and TRACK : ≥ 0.3mm(12mil)TRACK and TRACK : ≥ 0.3mm(12mil)密度较高时:PAD and VIA : ≥ 0.254mm(10mil)PAD and PAD : ≥ 0.254mm(10mil)PAD and TRACK : ≥ 0.254mm(10mil)TRACK and TRACK : ≥ 0.254mm(10mil)④布线优化和丝印.“没有最好的,只有更好的”!不管你怎么挖空心思的去设计,等你画完之后,再去看一看,还是会觉得很多地方可以修改的.一般设计的经验是:优化布线的时间是初次布线的时间的两倍.感觉没什么地方需要修改之后,就可以铺铜了(Place->polygon Plane).铺铜一般铺地线(注意模拟地和数字地的分离),多层板时还可能需要铺电源.此时,对于丝印要注意不能被器件挡住或被过孔和焊盘去掉.同时, 设计时正视元件面,底层的字应做镜像处理,以免混淆层面.④网络和DRC检查和结构检查.首先,在确定电路原理图设计无误的前提下,将所生成的PCB网络文件与原理图网络文件进行物理连接关系的网络检查(NETCHECK),并根据输出文件结果及时对设计进行修正,以保证布线连接关系的正确性; 网络检查正确通过后,对PCB设计进行DRC检查,并根据输出文件结果及时对设计进行修正,以保证PCB布线的电气性能.最后需进一步对PCB的机械安装结构进行检查和确认.④制版.在此之前,最好还要有一个审核的过程.PCB设计是一个考心思的工作,谁的心思密,经验高,设计出来的板子就好.所以设计时要极其细心,充分考虑各方面的因数(比如说便于维修和检查这一项很多人就不去考虑),精益求精,就一定能设计出一个好板子.印制线路板设计经验点滴对于电子产品来说,印制线路板设计是其从电原理图变成一个具体产品必经的一道设计工序,其设计的合理性与产品生产及产品质量紧密相关,而对于许多刚从事电子设计的人员来说,在这方面经验较少,虽然已学会了印制线路板设计软件,但设计出的印制线路板常有这样那样的问题,而许多电子刊物上少有这方面文章介绍, 笔者曾多年从事印制线路板设计的工作,在此将印制线路板设计的点滴经验与大家分享,希望能起到抛砖引玉的作用.④板的布局:印制线路板上的元器件放置的通常顺序:放置与结构有紧密配合的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK功能将其锁定,使之以后不会被误移动; 放置线路上的特殊元件和大的元器件,如发热元件、变压器、IC等; 放置小器件.④元器件离板边缘的距离:可能的话所有的元器件均放置在离板的边缘3mm 以内或至少大于板厚,这是由于在大批量生产的流水线插件和进行波峰焊时,要提供给导轨槽使用,同时也为了防止由于外形加工引起边缘部分的缺损,如果印制线路板上元器件过多,不得已要超出3mm范围时,可以在板的边缘加上3mm的辅边, 辅边开V形槽,在生产时用手掰断即可.④高低压之间的隔离:在许多印制线路板上同时有高压电路和低压电路,高压电路部分的元器件与低压部分要分隔开放置,隔离距离与要承受的耐压有关,通常情况下在2000kV 时板上要距离2mm,在此之上以比例算还要加大,例如若要承受3000V的耐压测试,则高低压线路之间的距离应在3.5mm以上,许多情况下为避免爬电, 还在印制线路板上的高低压之间开槽.④印制线路板的走线: 印制导线的布设应尽可能的短,在高频回路中更应如此;印制导线的拐弯应成圆角,而直角或尖角在高频电路和布线密度高的情况下会影响电气性能;当两面板布线时,两面的导线宜相互垂直、斜交、或弯曲走线,避免相互平行,以减小寄生耦合;作为电路的输入及输出用的印制导线应尽量避免相邻平行,以免发生回授,在这些导线之间最好加接地线.④印制导线的宽度:导线宽度应以能满足电气性能要求而又便于生产为宜,它的最小值以承受的电流大小而定,但最小不宜小于0.2mm,在高密度、高精度的印制线路中,导线宽度和间距一般可取0.3mm;导线宽度在大电流情况下还要考虑其温升,单面板实验表明, 当铜箔厚度为50μm、导线宽度1~1.5mm、通过电流2A时,温升很小,因此,一般选用1~1.5mm宽度导线就可能满足设计要求而不致引起温升;印制导线的公共地线应尽可能地粗,可能的话,使用大于2~3mm的线条,这点在带有微处理器的电路中尤为重要,因为当地线过细时,由于流过的电流的变化,地电位变动,微处理器定时信号的电平不稳, 会使噪声容限劣化;在DIP封装的IC脚间走线,可应用10-10与12-12原则,即当两脚间通过2根线时,焊盘直径可设为50mil、线宽与线距都为 10mil,当两脚间只通过1根线时,焊盘直径可设为64mil、线宽与线距都为12mil. ④印制导线的间距:相邻导线间距必须能满足电气安全要求,而且为了便于操作和生产,间距也应尽量宽些.最小间距至少要能适合承受的电压.这个电压一般包括工作电压、附加波动电压以及其它原因引起的峰值电压.如果有关技术条件允许导线之间存在某种程度的金属残粒,则其间距就会减小.因此设计者在考虑电压时应把这种因素考虑进去.在布线密度较低时,信号线的间距可适当地加大,对高、低电平悬殊的信号线应尽可能地短且加大间距.④印制导线的屏蔽与接地:印制导线的公共地线,应尽量布置在印制线路板的边缘部分. 在印制线路板上应尽可能多地保留铜箔做地线,这样得到的屏蔽效果,比一长条地线要好,传输线特性和屏蔽作用将得到改善,另外起到了减小分布电容的作用.印制导线的公共地线最好形成环路或网状,这是因为当在同一块板上有许多集成电路,特别是有耗电多的元件时,由于图形上的限制产生了接地电位差,从而引起噪声容限的降低,当做成回路时,接地电位差减小.另外,接地和电源的图形尽可能要与数据的流动方向平行,这是抑制噪声能力增强的秘诀;多层印制线路板可采取其中若干层作屏蔽层,电源层、地线层均可视为屏蔽层,一般地线层和电源层设计在多层印制线路板的内层,信号线设计在内层和外层.④焊盘:焊盘的直径和内孔尺寸:焊盘的内孔尺寸必须从元件引线直径和公差尺寸以及搪锡层厚度、孔径公差、孔金属化电镀层厚度等方面考虑,焊盘的内孔一般不小于0.6mm,因为小于0.6mm的孔开模冲孔时不易加工,通常情况下以金属引脚直径值加上0.2mm作为焊盘内孔直径,如电阻的金属 .。
PCB板布局布线基本规则
PCB板布局布线基本规则一、元件布局基本规则1.按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开；2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm （对于M2.5）、4mm（对于M3）内不得贴装元器件；3.卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路；4.元器件的外侧距板边的距离为5mm；5.贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；6.金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm；7.发热元件不能紧邻导线和热敏元件；高热器件要均衡分布；8.电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔；9.其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直；10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil(或0.2mm)；11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过；12、贴片单边对齐，字符方向一致，封装方向一致；13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线；2、电源线尽可能的宽，不应低于18mil；信号线宽不应低于12mil；cpu入出线不应低于10mil （或8mil）；线间距不低于10mil；3、正常过孔不低于30mil；4、双列直插：焊盘60mil，孔径40mil；1/4W电阻：51*55mil（0805表贴）；直插时焊盘62mil，孔径42mil；无极电容：51*55mil（0805表贴）；直插时焊盘50mil，孔径28mil；5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
PCB专业词汇解释和Layout技巧
假时钟: 假时钟是指时钟越过阈值(threshold)无意识地改变了状态(有时 在 VIL 或 VIH 之间)。通常由于过分的起。
37.电源完整性(Power Integrity)： 指电路系统中的电源和地的质量。 38.同步开关噪声（Simultaneous Switch Noise）：指当器件处于开关状态, 产生瞬间变化的电流（di/dt）,在经过回流途径上存在的电感时,形成交流压降, 从而引起噪声,简称 SSN。也称为 Δi 噪声。 39.地弹（Ground Bounce）：指由于封装电感而引起地平面的波动,造成芯 片地和系统地不一致的现象。同样,如果是由于封装电感引起的芯片和系统电源 差异,就称为电源反弹（Power Bounce）。
布线就是在布局之后，通过设计铜铂的走线图，按照原理图连通所有的走线。 显然，布局的合理程度直接影响布线的成功率，往往在布线过程中还需要对布局 作适当的调整。布线设计可以采用双层走线和单层走线，对于极其复杂的设计也 可以考虑采用多层布线方案，但为了降低产品的造价，一般应尽量采用单层布线 方案。对于个别无法布通的走线，可以采用标准间距短跳线或长跳线（软线）连 通。
3.集总电路（Lumped circuit）：在一般的电路分析中,电路的所有参数, 如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬 间传递的,这种理想化的电路模型称为集总电路。
4.分布式系统(Distributed System)：实际的电路情况是各种参数分布于电 路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相 比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是 一个典型的分布参数系统。
19.屏蔽效率（SE）：是对屏蔽的适用性进行评估的一个参数,单位为分贝。 吸收损耗：吸收损耗是指电磁波穿过屏蔽罩的时候能量损耗的数量。 20.反射损耗：反射损耗是指由于屏蔽的内部反射导致的能量损耗的数量, 他随着波阻和屏蔽阻抗的比率而变化。 21.校正因子：表示屏蔽效率下降的情况的参数,由于屏蔽物吸收效率不高, 其内部的再反射会使穿过屏蔽层另一面的能量增加,所以校正因子是个负数,而 且只使用于薄屏蔽罩中存在多个反射的情况分析。 22.差模 EMI：传输线上电流从驱动端流到接收端的时候和它回流之间耦合 产生的 EMI,就叫做差模 EMI。 23.共模 EMI：当两条或者多条传输线以相同的相位和方向从驱动端输出到 接收端的时候,就会产生共模辐射,既共模 EMI。 24.发射带宽：即最高频率发射带宽,当数字集成电路从逻辑高低之间转换的 时候,输出端产生的方波信号频率并不是导致 EMI 的唯一成分。该方波中包含频 率范围更宽广的正弦谐波分量,这些正弦谐波分量是工程师所关心的 EMI 频率成 分,而最高的 EMI 频率也称为 EMI 的发射带宽。 25.电磁环境：存在于给定场所的所有电磁现象的总和。 26.电磁骚扰：任何能引起装置、设备或系统性能降低或者对有生命或者无 生命物质产生损害作用的电磁现象。 27.电磁干扰：电磁骚扰引起设备、传输通道和系统性能的下降。 28.电磁兼容性：设备或者系统在电磁环境中能正常工作且不对该环境中任 何事物构成不能承受的电磁骚扰的能力。 29.系统内干扰：系统中出现由本系统内部电磁骚扰引起的电磁干扰。 30.系统间干扰：有其他系统产生的电磁干扰对一个系统造成的电磁干扰。 31.静电放电：具有不同静电电位的物体相互接近或者接触时候而引起的电 荷转移。 建立时间（Setup Time）：建立时间就是接收器件需要数据提前于时钟沿稳 定存在于输入端的时间。 32.保持时间（Hold Time）：为了成功的锁存一个信号到接收端,器件必须 要求数据信号在被时钟沿触发后继续保持一段时间,以确保数据被正确的操作。 这个最小的时间就是我们说的保持时间。 33.飞行时间（Flight Time）：指信号从驱动端传输到接收端,并达到一定 的电平之间的延时,和传输延迟和上升时间有关。 34.Tco：是指器件的输入时钟边缘触发有效到输出信号有效的时间差,这是 信号在器件内部的所有延迟总和,一般包括逻辑延迟和缓冲延迟。缓冲延迟 （buffer delay）：指信号经过缓冲器达到有效的电压输出所需要的时间 35.时钟抖动（Jitter）：时钟抖动是指时钟触发沿的随机误差,通常可以用 两个或多个时钟周期之间的差值来量度,这个误差是由时钟发生器内部产生的, 和后期布线没有关系。 36.时钟偏移（Skew）：是指由同样的时钟产生的多个子时钟信号之间的延 时差异。
pcb布板时应注意的事项及总结
pcb布板时应注意的事项及总结作为PCB工程师，在Lay PCB，应重点注意那些事项？1、电源进来之后，先到滤波电容，从滤波电容出来之后，才送给后面的设备。
因为PCB上面的走线，不是理想的导线，存在着电阻以及分布电感，如果从滤波电容前面取电，纹波就会比较大，滤波效果就不好了。
2、线条有讲究：有条件做宽的线决不做细，不得有尖锐的倒角，拐弯也不得采用直角。
地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。
3、电容是为开关器件(门电路)或其它需要滤波/退耦的部件而设置的，布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。
4.Y 电容通用脚距10mm，留出焊盘，中间空隙是8mm，中间最好不要走线，中间不走线，放置的地方当然是板子的上下，左为强电，右为弱电。
强电端的GND最好为功率地，右边的弱电最好是靠近变压器的GND引脚。
5.再往大功率的，遵循的是两点：（1）主回路最好不要使用跳线，若一定要用就需加套管，跳线的上面若有元器件的话，还需点胶。
（2）在有限的平面积里及安全间距内尽可能的加粗，若不能加粗，就需要加铺焊层。
Lay PCB（电源板）时，结合安规要求，重点注意那些事项？1、交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。
2、保险丝后的走线要求：零、火线最小爬电距离不小于3MM。
3、高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。
须开2MM的安全槽。
4、高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM5、高压整流滤波的正负之间的最小安全距离不小于2MM6.按照先大后小，先难后易的原则，即重要的单元电路，核心元件应当优先布局。
7.布局应参考原理图，根据主板的主信号流向规律安排主要元器件。
8.布局尽量满足总的连线尽可能短，关键信号线最短，高电压，大电流信号与小电流，低电压的弱信号完全分开，模拟信号与数字信号分开，高频和低频信号分开，高频元器件间隔要充分。
电路板的焊接工艺标准
-/电路板焊接工艺1、焊接的必要条件1.1清洁金属表面如欲焊接的金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。
因此必须要将之除去。
氧化膜可用松香除去，而像油脂之类的脏污，则要需用溶剂来去除。
1.2适当的温度当加热过的焊接金属的温度比溶锡的溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。
所以当加热温度过低时，则沾染性及扩散性都会变不佳，而无法得到良好的焊接结果。
因此绝对需要在适当的温度范围之内加热。
1.3适当的锡量如无法配合焊接部位的大小供给适量的溶锡的话，就会产生焊接强度不够的问题。
2、电烙铁的使用2.1电烙铁的握取方法2.2烙铁的保养方法1）烙铁头每天送电前先将发热体内杂质清出，以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。
2）在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接，如此并无助于热传导，且有损伤烙铁头。
3）不可用粗糙面之物体磨擦烙铁头。
4）不可使用含氯或酸之助焊剂。
5）不可加任何化合物于沾锡面。
6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。
2.3烙铁使用的注意事项1）新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。
2）电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧死”烙铁头（被氧化）。
要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。
3）不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。
4）电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。
PCB布局原则
PCB布局原则2009-12-11 09:07整体布局主要有如下的一些要求：流向原则按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向，输入在左边，输出在右边；或者以每个功能电路的核心元件为中心，围绕它来进行布局。
最近相邻原则布局的最重要的原则之一是保证布线的布通率，移动器件时要注意网线的连接，把有网线关系的器件放在一起，而且能大致达成互连最短，要注意如果两个器件有多个网线的连接时要通过旋转来使网线的交叉最少。
均布原则放置器件时要考虑以后的焊接，不要太密集，元件分布要尽可能均匀，例如大的器件再流焊时热容量比较大，过于集中容易使局部温度低而造成虚焊。
抗干扰原则这涉及的知识点就比较丰富了，如数字器件和模拟器件要分开，尽量远离；尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰，易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离；去耦电容尽量靠近器件的VCC，贴片器件的退耦电容最好在布在板子另一面的器件肚子位置等，这一原则涉及到的很多方面都是依靠经验来进行的，读者可以参阅后面关于可靠性设计一章。
热效应原则1：发热元器件应尽可能远离其它元器件，一般放置在边角，机箱内通风位置，发热器件一般都要用散热片，所以要考虑留出合适的空间安装散热片，此外发热器件的发热部位与印制电路板的距离一般不小于2mm。
2：对温度敏感的元器件要远离发热元器件。
易维修原则大型器件的四周要留出一定的维修空间（留出SMD返修设备加热头能够进行操作的尺寸），需要经常更换的元件应置于便于更换的位置，如保险管等。
易调节原则对于电位器、可调电感线圈、可变电容器、微动开关等可调元件的布局应考虑整机的结构要求，若是机内调节，应放在印制板上方便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
抵抗受力原则固定孔一般放在接线端子、插拔器件、长串端子等经常受力作用的器件中央，并留出相应的空间；重量超过15g的元器件、应当用支架加以固定，然后焊接。
PCB布板布线规则
细述PCB板布局布线基本规则的线路连接和功能实现，也是电源电路设计中重要的组成部分。
今天就将以本文来介绍PCB 板布局布线的基本规则。
一、元件布局基本规则1. 按电路模块进行布局，实现同一功能的相关电路称为一个模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm内不得贴装元、器件，螺钉等安装孔周围3.5mm（对于M2.5）、4mm（对于M3）内不得贴装元器件;3. 卧装电阻、电感（插件）、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件壳体短路;4. 元器件的外侧距板边的距离为5mm;5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6. 金属壳体元器件和金属件（屏蔽盒等）不能与其它元器件相碰，不能紧贴印制线、焊盘，其间距应大于2mm。
定位孔、紧固件安装孔、椭圆孔及板中其它方孔外侧距板边的尺寸大于3mm;7. 发热元件不能紧邻导线和热敏元件;高热器件要均衡分布;8. 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
特别应注意不要把电源插座及其它焊接连接器布置在连接器之间，以利于这些插座、连接器的焊接及电源线缆设计和扎线。
电源插座及焊接连接器的布置间距应考虑方便电源插头的插拔;9. 其它元器件的布置：所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个方向，出现两个方向时，两个方向互相垂直;10、板面布线应疏密得当，当疏密差别太大时应以网状铜箔填充，网格大于8mil（或0.2mm）;11、贴片焊盘上不能有通孔，以免焊膏流失造成元件虚焊。
重要信号线不准从插座脚间穿过;12、贴片单边对齐，字符方向一致，封装方向一致;13、有极性的器件在以同一板上的极性标示方向尽量保持一致。
二、元件布线规则1、画定布线区域距PCB板边≤1mm的区域内，以及安装孔周围1mm内，禁止布线;2、电源线尽可能的宽，不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil （或8mil）;线间距不低于10mil;3、正常过孔不低于30mil;4、双列直插：焊盘60mil，孔径40mil;1/4W电阻：51*55mil（0805表贴）;直插时焊盘62mil，孔径42mil;无极电容：51*55mil（0805表贴）;直插时焊盘50mil，孔径28mil;5、注意电源线与地线应尽可能呈放射状，以及信号线不能出现回环走线。
Pcb布局规则和技巧
Pcb布局规则和技巧Pcb布局规章1、在通常状况下，全部的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在低层。
2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般状况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布匀称、疏密全都。
3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM 以上。
4、离电路板边缘一般不小于2MM.电路板的最佳外形为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。
Pcb布局技巧在PCB的布局设计中要分析电路板的单元，依据其功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：1、根据电路的流程支配各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持全都的方向。
2、以每个功能单元的核心元器件为中心，围绕他来进行布局。
元器件应匀称、整体、紧凑的排列在PCB上，尽量削减和缩短各元器件之间的引线和连接。
3、在高频下工作的电路，要考虑元器件之间的分布参数。
一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱简单，易于批量生产。
特别元器件的位置在布局时一般要遵守以下原则：1、尽可能缩短高频元器件之间的连接，设法削减他们的分布参数及和相互间的电磁干扰。
易受干扰的元器件不能相互离的太近，输入和输出应尽量远离。
2一些元器件或导线有可能有较高的电位差，应加大他们的距离，以免放电引起意外短路。
高电压的元器件应尽量放在手触及不到的地方。
3、重量超过15G的元器件，可用支架加以固定，然后焊接。
那些又重又热的元器件，不应放到电路板上，应放到主机箱的底版上，且考虑散热问题。
热敏元器件应远离发热元器件。
4、对与电位器、可调电感线圈、可变电容器、微动开关等可调元器件的布局应考虑整块扳子的结构要求，一些常常用到的开关，在结构允许的状况下，应放置到手简单接触到的地方。
PCB板基础知识布局原则布线技巧设计规则
PCB 板基础知识一、PCB 板的元素1、 工作层面对于印制电路板来说,工作层面可以分为6大类,信号层 signal layer内部电源/接地层 internal plane layer机械层mechanical layer 主要用来放置物理边界和放置尺寸标注等信息,起到相应的提示作用;EDA 软件可以提供16层的机械层;防护层mask layer 包括锡膏层和阻焊层两大类;锡膏层主要用于将表面贴元器件粘贴在PCB 上,阻焊层用于防止焊锡镀在不应该焊接的地方;丝印层silkscreen layer 在PCB 板的TOP 和BOTTOM 层表面绘制元器件的外观轮廓和放置字符串等;例如元器件的标识、标称值等以及放置厂家标志,生产日期等;同时也是印制电路板上用来焊接元器件位置的依据,作用是使PCB 板具有可读性,便于电路的安装和维修;其他工作层other layer 禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、 元器件封装是实际元器件焊接到PCB 板时的焊接位置与焊接形状,包括了实际元器件的外形尺寸,所占空间位置,各管脚之间的间距等;元器件封装是一个空间的功能,对于不同的元器件可以有相同的封装,同样相同功能的元器件可以有不同的封装;因此在制作PCB 板时必须同时知道元器件的名称和封装形式;（1） 元器件封装分类通孔式元器件封装THT,through hole technology表面贴元件封装 SMT Surface mounted technology另一种常用的分类方法是从封装外形分类： SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装2 元器件封装编号编号原则：元器件类型+引脚距离或引脚数+元器件外形尺寸例如 DIP14 等;3常见元器件封装电阻类 普通电阻AXIAL-⨯⨯,其中⨯⨯表示元件引脚间的距离；可变电阻类元件封装的编号为VR ⨯, 其中⨯表示元件的类别;电容类 非极性电容 编号RAD ⨯⨯,其中⨯⨯表示元件引脚间的距离;极性电容 编号RB xx -yy ,xx 表示元件引脚间的距离,yy 表示元件的直径; 二极管类 编号DIODE-⨯⨯,其中⨯⨯表示元件引脚间的距离;晶体管类 器件封装的形式多种多样;集成电路类SIP 单列直插封装DIP 双列直插封装PLCC 塑料引线芯片载体封装PQFP 塑料四方扁平封装SOP 小尺寸封装TSOP 薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装3、 铜膜导线 是指PCB 上各个元器件上起电气导通作用的连线,它是PCB 设计中最重要的部分;对于印制电路板的铜膜导线来说,导线宽度和导线间距是衡量铜膜导线的重要指标,这两个方面的尺寸是否合理将直接影响元器件之间能否实现电路的正确连接关系; 印制电路板走线的原则：◆走线长度：尽量走短线,特别对小信号电路来讲,线越短电阻越小,干扰越小;◆走线形状：同一层上的信号线改变方向时应该走135°的斜线或弧形,避免90°的拐角;◆走线宽度和走线间距：在PCB 设计中,网络性质相同的印制板线条的宽度要求尽量一致,这样有利于阻抗匹配;走线宽度 通常信号线宽为： ～,10mil电源线一般为～ 在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线焊盘、线、过孔的间距要求PAD and VIA ： ≥ 12milPAD and PAD ： ≥ 12milPAD and TRACK ： ≥ 12milTRACK and TRACK ： ≥ 12mil密度较高时：PAD and VIA ： ≥ 10milPAD and PAD ： ≥ 10milPAD and TRACK ： ≥ 10milTRACK and TRACK ： ≥ 10mil4、 焊盘和过孔引脚的钻孔直径=引脚直径+10~30mil引脚的焊盘直径=钻孔直径+18milPCB 布局原则1、 根据结构图设置板框尺寸,按结构要素布置安装孔、接插件等需要定位的器件,并给这些器件赋予不可移动属性; 按工艺设计规范的要求进行尺寸标注;2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域;根据某些元件的特殊要求,设置禁止布线区;3. 综合考虑PCB性能和加工的效率选择加工流程;加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装元件面插装焊接面贴装一次波峰成型——双面贴装——元件面贴插混装、焊接面贴装;4、布局操作的基本原则A. 遵照“先大后小,先难后易”的布置原则,即重要的单元电路、核心元器件应当优先布局．B. 布局中应参考原理框图,根据单板的主信号流向规律安排主要元器件．C. 布局应尽量满足以下要求:总的连线尽可能短,关键信号线最短;高电压、大电流信号与小电流,低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分．D. 相同结构电路部分,尽可能采用“对称式”标准布局；E. 按照均匀分布、重心平衡、版面美观的标准优化布局；F. 器件布局栅格的设置,一般IC器件布局时,栅格应为50--100 mil,小型表面安装器件,如表面贴装元件布局时,栅格设置应不少于25mil;G. 如有特殊布局要求,应双方沟通后确定;5. 同类型插装元器件在X或Y方向上应朝一个方向放置;同一种类型的有极性分立元件也要力争在X或Y方向上保持一致,便于生产和检验;6. 发热元件要一般应均匀分布,以利于单板和整机的散热,除温度检测元件以外的温度敏感器件应远离发热量大的元器件;7. 元器件的排列要便于调试和维修,亦即小元件周围不能放置大元件、需调试的元、器件周围要有足够的空间;8. 需用波峰焊工艺生产的单板,其紧固件安装孔和定位孔都应为非金属化孔;当安装孔需要接地时, 应采用分布接地小孔的方式与地平面连接;9. 焊接面的贴装元件采用波峰焊接生产工艺时,阻、容件轴向要与波峰焊传送方向垂直, 阻排及SOPPIN间距大于等于元器件轴向与传送方向平行；PIN间距小于50mil的IC、SOJ、PLCC、QFP等有源元件避免用波峰焊焊接;10. BGA与相邻元件的距离>5mm;其它贴片元件相互间的距离>；贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm；有压接件的PCB,压接的接插件周围5mm内不能有插装元、器件,在焊接面其周围5mm内也不能有贴装元、器件;11. IC去耦电容的布局要尽量靠近IC的电源管脚,并使之与电源和地之间形成的回路最短;12. 元件布局时,应适当考虑使用同一种电源的器件尽量放在一起, 以便于将来的电源分隔;13. 用于阻抗匹配目的阻容器件的布局,要根据其属性合理布置;串联匹配电阻的布局要靠近该信号的驱动端,距离一般不超过500mil;匹配电阻、电容的布局一定要分清信号的源端与终端,对于多负载的终端匹配一定要在信号的最远端匹配;14. 布局完成后打印出装配图供原理图设计者检查器件封装的正确性,并且确认单板、背板和接插件的信号对应关系,经确认无误后方可开始布线;布线布线是整个PCB设计中最重要的工序;这将直接影响着PCB板的性能好坏;在PCB的设计过程中,布线一般有这么三种境界的划分：首先是布通,这时PCB设计时的最基本的要求;如果线路都没布通,搞得到处是飞线,那将是一块不合格的板子,可以说还没入门;其次是电器性能的满足;这是衡量一块印刷电路板是否合格的标准;这是在布通之后,认真调整布线,使其能达到最佳的电器性能;接着是美观;假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃圾一块;这样给测试和维修带来极大的不便;布线要整齐划一,不能纵横交错毫无章法;这些都要在保证电器性能和满足其他个别要求的情况下实现,否则就是舍本逐末了;布线时主要按以下原则进行：①．一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能;在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是：地线＞电源线＞信号线,通常信号线宽为：～,最细宽度可达～,电源线一般为～;对数字电路的 PCB 可用宽的地导线组成一个回路, 即构成一个地网来使用模拟电路的地则不能这样使用②．预先对要求比较严格的线如高频线进行布线,输入端与输出端的边线应避免相邻平行,以免产生反射干扰;必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合;③．振荡器外壳接地,时钟线要尽量短,且不能引得到处都是;时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积,而不应该走其它信号线,以使周围电场趋近于零；④．尽可能采用45o的折线布线,不可使用90o折线,以减小高频信号的辐射；要求高的线还要用双弧线⑤．任何信号线都不要形成环路,如不可避免,环路应尽量小；信号线的过孔要尽量少；⑥．关键的线尽量短而粗,并在两边加上保护地;⑦．通过扁平电缆传送敏感信号和噪声场带信号时,要用“地线-信号-地线”的方式引出;⑧．关键信号应预留测试点,以方便生产和维修检测用⑨．原理图布线完成后,应对布线进行优化；同时,经初步网络检查和DRC检查无误后,对未布线区域进行地线填充,用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用;或是做成多层板,电源,地线各占用一层;Alitum Designer的PCB板布线规则对于PCB的设计, AD提供了详尽的10种不同的设计规则,这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则;根据这些规则, Protel DXP进行自动布局和自动布线;很大程度上,布线是否成功和布线的质量的高低取决于设计规则的合理性,也依赖于用户的设计经验;对于具体的电路可以采用不同的设计规则,如果是设计双面板,很多规则可以采用系统默认值,系统默认值就是对双面板进行布线的设置;本章将对Protel DXP的布线规则进行讲解;设计规则设置进入设计规则设置对话框的方法是在PCB电路板编辑环境下,从Protel DXP的主菜单中执行菜单命令Desing/Rules ……,系统将弹出如图6-1所示的PCB Rules and Constraints EditorPCB设计规则和约束对话框;图6-1 PCB设计规则和约束对话框该对话框左侧显示的是设计规则的类型,共分10类;左边列出的是Desing Rules 设计规则 ,其中包括Electrical 电气类型、 Routing 布线类型、 SMT 表面粘着元件类型规则等等,右边则显示对应设计规则的设置属性;该对话框左下角有按钮Priorities ,单击该按钮,可以对同时存在的多个设计规则设置优先权的大小;对这些设计规则的基本操作有：新建规则、删除规则、导出和导入规则等;可以在左边任一类规则上右击鼠标,将会弹出如6-2所示的菜单;在该设计规则菜单中, New Rule是新建规则； Delete Rule是删除规则； ExportRules是将规则导出,将以 .rul为后缀名导出到文件中； Import Rules是从文件中导入规则；Report ……选项,将当前规则以报告文件的方式给出; 图6 —2设计规则菜单下面,将分别介绍各类设计规则的设置和使用方法;电气设计规则Electrical 电气设计规则是设置电路板在布线时必须遵守,包括安全距离、短路允许等4个小方面设置;1 ． Clearance 安全距离选项区域设置安全距离设置的是PCB 电路板在布置铜膜导线时,元件焊盘和焊盘之间、焊盘和导线之间、导线和导线之间的最小的距离;下面以新建一个安全规则为例,简单介绍安全距离的设置方法;1 在Clearance上右击鼠标,从弹出的快捷菜单中选择New Rule ……选项,如图6-3所示;图6-3 新建规则系统将自动当前设计规则为准,生成名为Clearance_1的新设计规则,其设置对话框如图6-4所示;图6-4 新建Clearance_1设计规则2 在Where the First object matches选项区域中选定一种电气类型;在这里选定Net单选项,同时在下拉菜单中选择在设定的任一网络名;在右边Full Query中出现InNet 字样,其中括号里也会出现对应的网络名;3 同样的在where the Second object matches选项区域中也选定Net单选项,从下拉菜单中选择另外一个网络名;4 在Constraints选项区域中的Minimum Clearance文本框里输入8mil ;这里Mil 为英制单位, 1mil=10 -3 inch, linch= ;文中其他位置的mil也代表同样的长度单位;5 单击Close按钮,将退出设置,系统自动保存更改;设计完成效果如图6-5所示;图6-5 设置最小距离2 ． Short Circuit 短路选项区域设置短路设置就是否允许电路中有导线交叉短路;设置方法同上,系统默认不允许短路,即取消Allow Short Circuit复选项的选定,如图6- 6所示;图6-6 短路是否允许设置3 ． Un-Routed Net 未布线网络选项区域设置可以指定网络、检查网络布线是否成功,如果不成功,将保持用飞线连接;4 ． Un-connected Pin 未连接管脚选项区域设置对指定的网络检查是否所有元件管脚都连线了;布线设计规则Routing 布线设计规则主要有如下几种;1 ． Width 导线宽度选项区域设置导线的宽度有三个值可以供设置,分别为Max width 最大宽度、 Preferred Width 最佳宽度、 Min width 最小宽度三个值,如图6-7所示;系统对导线宽度的默认值为10mil ,单击每个项直接输入数值进行更改;这里采用系统默认值10mil设置导线宽度;图6 -7 设置导线宽度2. Routing Topology 布线拓扑选项区域设置拓扑规则定义是采用的布线的拓扑逻辑约束; Protel DXP中常用的布线约束为统计最短逻辑规则,用户可以根据具体设计选择不同的布线拓扑规则; Protel DXP提供了以下几种布线拓扑规则;Shortest 最短规则设置最短规则设置如图6-8所示,从Topology下拉菜单中选择Shortest选项,该选项的定义是在布线时连接所有节点的连线最短规则;图6 -8 最短拓扑逻辑Horizontal 水平规则设置水平规则设置如图6- 9所示,从Topoogy下拉菜单中选择Horizontal选基;它采用连接节点的水平连线最短规则;图6-9 水平拓扑规则Vertical 垂直规则设置垂直规则设置如图6-10所示,从Tolpoogy下拉菜单中选择Vertical选项;它采和是连接所有节点,在垂直方向连线最短规则;图 6-10 垂直拓扑规则Daisy Simple 简单雏菊规则设置简单雏菊规则设置如图 6-11所示,从Tolpoogy下拉菜单中选择Daisy simple选项;它采用的是使用链式连通法则,从一点到另一点连通所有的节点,并使连线最短;图 6-11简单雏菊规则Daisy-MidDriven 雏菊中点规则设置雏菊中点规则设置如图6-12所示,从Tolpoogy下拉菜单中选择Daisy_MidDiven 选项;该规则选择一个Source 源点,以它为中心向左右连通所有的节点,并使连线最短;图 6-12雏菊中点规则Daisy Balanced 雏菊平衡规则设置雏菊平衡规则设置如图6-13所示,从Tolpoogy下拉菜单中选择Daisy Balanced 选项;它也选择一个源点,将所有的中间节点数目平均分成组,所有的组都连接在源点上,并使连线最短;图 6-13雏菊平衡规则Star Burst 星形规则设置星形规则设置如图6-14所示,从Tolpoogy下拉菜单中选择Star Burst选项;该规则也是采用选择一个源点,以星形方式去连接别的节点,并使连线最短;图 6-14 Star Burst 星形规则3. Routing Rriority 布线优先级别选项区域设置该规则用于设置布线的优先次序,设置的范围从0~100 ,数值越大,优先级越高,如图6-15所示;图 6-15 布线优先级设置4. Routing Layers 布线图选殴区域设置该规则设置布线板导的导线走线方法;包括顶层和底层布线层,共有32个布线层可以设置,如图6-16所示;图 6-16 布线层设置由于设计的是双层板,故Mid-Layer 1到Mid-Layer30都不存在的,该选项为灰色不能使用,只能使用Top Layer和Bottom Layer两层;每层对应的右边为该层的布线走法;Prote DXP提供了11种布线走法,如图6 -17所示;图 6-17 11 种布线法各种布线方法为： Not Used该层不进行布线； Horizontal该层按水平方向布线 ;Vertical该层为垂直方向布线； Any该层可以任意方向布线； Clock该层为按一点钟方向布线； Clock该层为按两点钟方向布线； Clock该层为按四点钟方向布线；Clock该层为按五点钟方向布线； 45Up该层为向上45 °方向布线、 45Down该层为向下 45 °方法布线； Fan Out该层以扇形方式布线;对于系统默认的双面板情况,一面布线采用Horizontal 方式另一面采用Vertical 方式;5 ． Routing Corners 拐角选项区域设置布线的拐角可以有45 °拐角、90 °拐角和圆形拐角三种,如图6－18所示;图 6－18 拐角设置从Style上拉菜单栏中可以选择拐角的类型;如图6 －16中Setback文本框用于设定拐角的长度; To文本框用于设置拐角的大小;对于90 °拐角如图6－19所示,圆形拐角设置如图6－20所示;图 6－19 90 °拐角设置图 6－20 圆形拐角设置6 ． Routing Via Style 导孔选项区域设置该规则设置用于设置布线中导孔的尺寸,其界面如图6－21所示;图 6 －21 导孔设置可以调协的参数有导孔的直径via Diameter和导孔中的通孔直径Via Hole Size ,包括Maximum 最大值、 Minimum 最小值和Preferred 最佳值;设置时需注意导孔直径和通孔直径的差值不宜过小,否则将不宜于制板加工;合适的差值在10mil以上;阻焊层设计规则Mask 阻焊层设计规则用于设置焊盘到阻焊层的距离,有如下几种规则;1 ． Solder Mask Expansion 阻焊层延伸量选项区域设置该规则用于设计从焊盘到阻碍焊层之间的延伸距离;在电路板的制作时,阻焊层要预留一部分空间给焊盘;这个延伸量就是防止阻焊层和焊盘相重叠,如图6 —22所示系统默认值为4mil,Expansion设置预为设置延伸量的大小;图 6 — 22 阻焊层延伸量设置2 ． Paste Mask Expansion 表面粘着元件延伸量选项区域设置该规则设置表面粘着元件的焊盘和焊锡层孔之间的距离,如图6 —23所示,图中的Expansion设置项为设置延伸量的大小;图 6 — 23 表面粘着元件延伸量设置内层设计规则Plane 内层设计规则用于多层板设计中,有如下几种设置规则;1 ． Power Plane Connect Style 电源层连接方式选项区域设置电源层连接方式规则用于设置导孔到电源层的连接,其设置界面如图6 —24所示;图 6 — 24 电源层连接方式设置图中共有5项设置项,分别是：Conner Style 下拉列表：用于设置电源层和导孔的连接风格;下拉列表中有 3 个选项可以选择： Relief Connect 发散状连接、 Direct connect 直接连接和 No Connect 不连接;工程制板中多采用发散状连接风格;Condctor Width 文本框：用于设置导通的导线宽度;Conductors 复选项：用于选择连通的导线的数目,可以有 2 条或者 4 条导线供选择;Air-Gap 文本框：用于设置空隙的间隔的宽度;Expansion 文本框：用于设置从导孔到空隙的间隔之间的距离;2. Power Plane Clearance 电源层安全距离选项区域设置该规则用于设置电源层与穿过它的导孔之间的安全距离,即防止导线短路的最小距离,设置界面如图6 — 25所示,系统默认值20mil;图 6 — 25 电源层安全距离设置3 ． Polygon Connect style 敷铜连接方式选项区域设置该规则用于设置多边形敷铜与焊盘之间的连接方式,设置界面如图6 — 26所示;图 6 — 26 敷铜连接方式设置该设置对话框中Connect Style 、 Conductors和Conductor width的设置与Power Plane Connect Style选项设置意义相同,在此不同志赘述;最后可以设定敷铜与焊盘之间的连接角度,有90angle90 ° 和45Angle 45 °角两种方式可选;测试点设计规则Testpiont 测试点设计规则用于设计测试点的形状、用法等,有如下几项设置;1 ． Testpoint Style 测试点风格选项区域设置该规则中可以指定测试点的大小和格点大小等,设置界面如图6 — 27所示;图 6 — 27 测试点风格设置该设置对话框有如下选项：Size文本框为测试点的大小, Hole Size文本框为测试点的导孔的大小,可以指定Min 最小值、 Max 最大值和 Preferred 最优值;Grid Size文本框：用于设置测试点的网格大小;系统默认为1mil大小;Allow testpoint under component 复选项：用于选择是否允许将测试点放置在元件下面;复选项Top 、 Bottom等选择可以将测试点放置在哪些层面上;右边多项复选项设置所允许的测试点的放置层和放置次序;系统默认为所有规则都选中;2 ． Testpoint Usage 测试点用法选项区域设置测试点用法设置的界面如图6 — 28所示;图 6 — 28 测试点用法设置该设置对话框有如下选项：Allow multiple testpoints on same net复选项：用于设置是否可以在同一网络上允许多个测试点存在;Testpoint 选项区域中的单选项选择对测试点的处理,可以是Required 必须处理、 Invalid 无效的测试点和 Don't care 可忽略的测试点;电路板制板规则Manufacturing 电路板制板规则用于对电路板制板的设置,有如下几类设置：1. Minimum annular Ring 最小焊盘环宽选项区域设置电路板制作时的最小焊盘宽度,即焊盘外直径和导孔直径之间的有效期值,系统默认值为10 mil;2 ． Acute Angle 导线夹角设置选项区域设置对于两条铜膜导线的交角,不小于90 °;3 ． Hole size 导孔直径设置选项区域设置该规则用于设置导孔的内直径大小;可以指定导孔的内直径的最大值和最小值;Measurement Method下拉列表中有两种选项： Absolute以绝对尺寸来设计, Percent以相对的比例来设计;采用绝对尺寸的导孔直径设置对话框如图6 — 29所示以mil为单位;图 6 — 29 导孔直径设置对话框4 ． Layers Pais 使用板层对选项区域设置在设计多层板时,如果使用了盲导孔,就要在这里对板层对进行设置;对话框中的复选取项用于选择是否允许使用板层对 layers pairs 设置;本章中,对Protel DXP提供的10种布线规则进行了介绍,在设计规则中介绍了每条规则的功能和设置方法;这些规则的设置属于电路设计中的较高级的技巧,它设计到很多算法的知识;掌握这些规则的设置,就能设计出高质量的PCB电路;双面板布线技巧一双面板布线技巧在当今激烈竞争的电池供电市场中,由于成本指标限制,设计人员常常使用双面板;尽管多层板4层、6层及8层方案在尺寸、噪声和性能方面具有明显优势,成本压力却促使工程师们重新考虑其布线策略,采用双面板;在本文中,我们将讨论自动布线功能的正确使用和错误使用,有无地平面时电流回路的设计策略,以及对双面板元件布局的建议;自动布线的优缺点以及模拟电路布线的注意事项设计PCB 时,往往很想使用自动布线;通常,纯数字的电路板尤其信号电平比较低,电路密度比较小时采用自动布线是没有问题的;但是,在设计模拟、混合信号或高速电路板时,如果采用布线软件的自动布线工具,可能会出现一些问题,甚至很可能带来严重的电路性能问题;例如,图1中显示了一个采用自动布线设计的双面板的顶层;此双面板的底层如图2所示,这些布线层的电路原理图如图3a和图3b所示;设计此混合信号电路板时,经仔细考虑,将器件手工放在板上,以便将数字和模拟器件分开放置;采用这种布线方案时,有几个方面需要注意,但最麻烦的是接地;如果在顶层布地线,则顶层的器件都通过走线接地;器件还在底层接地,顶层和底层的地线通过电路板最右侧的过孔连接;当检查这种布线策略时,首先发现的弊端是存在多个地环路;另外,还会发现底层的地线返回路径被水平信号线隔断了;这种接地方案的可取之处是,模拟器件12位A/D转换器MCP3202和参考电压源MCP4125放在电路板的最右侧,这种布局确保了这些模拟芯片下面不会有数字地信号经过;图3a和图3b所示电路的手工布线如图4、图5所示;在手工布线时,为确保正确实现电路,需要遵循一些通用的设计准则：尽量采用地平面作为电流回路；将模拟地平面和数字地平面分开；如果地平面被信号走线隔断,为降低对地电流回路的干扰,应使信号走线与地平面垂直；模拟电路尽量靠近电路板边缘放置,数字电路尽量靠近电源连接端放置,这样做可以降低由数字开关引起的di/dt效应;这两种双面板都在底层布有地平面,这种做法是为了方便工程师解决问题,使其可快速明了电路板的布线;厂商的演示板和评估板通常采用这种布线策略;但是,更为普遍的做法是将地平面布在电路板顶层,以降低电磁干扰;图 1 采用自动布线为图3所示电路原理图设计的电路板的顶层图 2 采用自动布线为图3所示电路原理图设计的电路板的底层图 3a 图1、图2、图4和图5中布线的电路原理图图 3b 图1、图2、图4和图5中布线的模拟部分电路原理图有无地平面时的电流回路设计对于电流回路,需要注意如下基本事项：1. 如果使用走线,应将其尽量加粗;。
PCB主线布线规范—IO
PCB主线布线规范—I/O
一、PS/2
1．布线顺序CONNECTOR→电容→电感→电容→电阻→IC；2．正背面尽量铺GND铜箔，多打VIA连通，减少EMI；3．信号线一起走，不要穿插其他线；
4．尽量不要跨内层切割线，少打VIA。
二、COM
1．电容(或排容)尽量靠近CONNECTOR；
2．布线顺序CONNECTOR→电容→IC；
3．正背面尽量铺GND铜箔，多打VIA连通，减少EMI；4．信号线一起走，不要穿插其他线；
5．尽量不要跨内层切割线，少打VIA。
三、VGA
1．布线顺序CONNECTOR→电容→电感→电容→电阻→IC；
2．R、G、B布线走differential，必须同时换层，尽量包地且至少隔100mil打GND孔，减少EMI；
3．HSYNC、VSYNC等间距大于10mil；
4．尽量不要跨内层切割线，少打VIA。
四、PRINTER
1．布线顺序CONNECTOR→电容→电阻→IC；
2．电容尽量靠近CONNECTOR；
3．正背面尽量铺GND铜箔，多打VIA连通，减少EMI；4．信号线一起走，不要穿插其他线；
5．尽量不要跨内层切割线，少打VIA。
五、USB
1．布线顺序CONNECTOR→电容→电感→电容→电阻→IC；
2．同组布线走differential，等长，同时换层，尽量不要跨内层切割线；
3．根据guideline设置线宽间距，组之间间距大于20mil。
和其他高频线大于40mil；
4．正背面尽量铺GND铜箔，多打VIA连通，减少EMI。
pcb板焊接技巧
pcb板焊接技巧
1.焊接前，在焊盘上涂助焊剂，用烙铁处理，避免焊盘镀锡不良或氧化，导致焊接不良，芯片一般不需要处理。
2.用镊子小心地将PQFP芯片放在PCB上，注意不要损坏引脚。
将其与焊盘对齐，并确保芯片放置在正确的方向。
将烙铁的温度调整到300摄氏度以上，用少量焊料蘸取焊头尖端，用工具在对准的位置下压芯片，在对角两个位置的引脚上加少量助焊剂，仍然下压芯片，在对角两个位置焊接引脚，使芯片固定不动。
焊接完对角线后，再次检查芯片的位置是否对齐。
如有必要，可以调整或移除，并在PCB上重新对齐。
3.焊接所有引脚时，应在烙铁尖端添加焊料，所有引脚应涂上助焊剂以保持湿润。
用烙铁的尖端接触芯片每个引脚的末端，直到看到焊料流入引脚。
焊接时，烙铁头应与焊针保持平行，防止因焊料过多而重叠。
4.焊接完所有引脚后，用助焊剂浸泡所有引脚以清洁焊料。
必要时吸收多余的焊料，以消除任何短路和搭接。
最后用镊子检查是否有虚焊。
检查完成后，将电路板上的助焊剂清除，将硬刷浸泡在酒精中，沿着引脚方向仔细擦拭，直到助焊剂消失。
5。
贴片阻容元件相对容易焊接。
可以先在焊点上放锡，然后放上元件的一端，用镊子夹住元件，焊接一端，然后看是否放对了。
如果已经放好，焊接另一端。
真正掌握焊接技能需要大量的练习。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接PCB板布线技巧-焊锡线
焊接PCB板布线技巧锡丝/焊锡丝/无铅焊锡丝/无铅锡丝/焊锡线
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的，在整个PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。
PCB布线有单面布线、双面布线及多层布线。
布线的方式也有两种：自动布线及交互式布线，在自动布线之前，可以用交互式预先对要求比较严格的线进行布线，输入端与输出端的边线应避免相邻平行，以免产生反射干扰。
必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。
自动布线的布通率，依赖于良好的布局，布线规则可以预先设定，包括走线的弯曲次数、导通孔的数目、步进的数目等。
一般先进行探索式布经线，快速地把短线连通，然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以根据需要断开已布的线。
并试着重新再布线，以改进总体效果。
对目前高密度的PCB设计已感觉到贯通孔不太适应了，它浪费了许多宝贵的布线通道，为解决这一矛盾，出现了盲孔和埋孔技术，它不仅完成了导通孔的作用，还省出许多布线通道使布线过程完成得更加方便，更加流畅，更为完善，PCB 板的设计过程是一个复杂而又简单的过程，要想很好地掌握它，还需广大电子工程设计人员去自已体会，才能得到其中的真谛。
1 电源、地线的处理
既使在整个PCB板中的布线完成得都很好，但由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，有时甚至影响到产品的成功率。
所以对电、地线的布线要认真对待，把电、地线所产生的噪音干扰降到最低限度，以保证产品的质量。
对每个从事电子产品设计的工程人员来说都明白地线与电源线之间噪音所产生的原因，现只对降低式抑制噪音作以表述：
众所周知的是在电源、地线之间加上去耦电容。
尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线，通常信号线宽为：0.2～0.3mm,最经细宽度可达0.05～0.07mm,电源线为1.2～2.5 mm
对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地不能这样使用)
用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用。
或是做成多层板，电源，地线各占用一层。
2 数字电路与模拟电路的共地处理
现在有许多PCB不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合构成的。
因此在布线时就需要考虑它们之间互相干扰问题，特别是地线上的噪音干扰。
数字电路的频率高，模拟电路的敏感度强，对信号线来说，高频的信号线尽可能远离敏感的模拟电路器件，对地线来说，整人PCB对外界只有一个结点，所以必须在PCB内部进行处理数、模共地的问题，而在板内部数字地和模拟地实际上是分开的它们之间互不相连，只是在PCB与外界连接的接口处（如插头等）。
数字地与模拟地有一点短接，请注意，只有一个连接点。
也有在PCB上不共地的，这由系统设计来决定。
3 信号线布在电（地）层上
在多层印制板布线时，由于在信号线层没有布完的线剩下已经不多，再多加层数就会造成浪费也会给生产增加一定的工作量，成本也相应增加了，为解决这个矛盾，可以考虑在电（地）层上进行布线。
首先应考虑用电源层，其次才是地层。
因为最好是保留地层的完整性。
4 大面积导体中连接腿的处理
在大面积的接地（电）中，常用元器件的腿与其连接，对连接腿的处理需要进行综合的考虑，就电气性能而言，元件腿的焊盘与铜面满接为好，但对元件的焊接装配就存在一些不良隐患如：①焊接需要大功率加热器。
②容易造成虚焊点。
所以兼顾电气性能与工艺需要，做成十字花焊盘，称之为热隔离（heat shield）俗称热焊盘（Thermal），这样，可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。
多层板的接电（地）层腿的处理相同。
5 布线中网络系统的作用
在许多CAD系统中，布线是依据网络系统决定的。
网格过密，通路虽然有所增加，但步进太小，图场的数据量过大，这必然对设备的存贮空间有更高的要求，同时也对象计算机类电子产品的运算速度有极大的影响。
而有些通路是无效的，如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等。
网格过疏，通路太少对布通率的影响极大。
所以要有一个疏密合理的网格系统来支持布线的进行。
标准元器件两腿之间的距离为0.1英寸(2.54mm),所以网格系统的基础一般就定为0.1英寸(2.54 mm)或小于0.1英寸的整倍数，如：0.05英寸、0.025英寸、0.02英寸等。
6 设计规则检查（DRC）
布线设计完成后，需认真检查布线设计是否符合设计者所制定的规则，同时也需确认所制定的规则是否符合印制板生产工艺的需求，一般检查有如下几个方面：
线与线，线与元件焊盘，线与贯通孔，元件焊盘与贯通孔，贯通孔与贯通孔之间的距离是否合理，是否满足生产要求。
电源线和地线的宽度是否合适，电源与地线之间是否紧耦合（低的波阻抗）？在PCB中是否还有能让地线加宽的地方。
对于关键的信号线是否采取了最佳措施，如长度最短，加保护线，输入线及输出线被明显地分开。
模拟电路和数字电路部分，是否有各自独立的地线。
后加在PCB中的图形（如图标、注标）是否会造成信号短路。
对一些不理想的线形进行修改。
在PCB上是否加有工艺线？阻焊是否符合生产工艺的要求，阻焊尺寸是否合适，字符标志是否压在器件焊盘上，以免影响电装质量。
多层板中的电源地层的外框边缘是否缩小，如电源地层的铜箔露出板外容易造成短路。
