框架结构定型组合钢模板安装与拆除工艺
定型组合钢模板安装与拆除安全操作要求范本
![定型组合钢模板安装与拆除安全操作要求范本](https://img.taocdn.com/s3/m/b7adae9f85254b35eefdc8d376eeaeaad1f316a3.png)
定型组合钢模板安装与拆除安全操作要求范本一、安装前的准备工作1. 工作人员应穿戴好劳动防护用品,包括安全帽、安全鞋、手套等。
2. 对施工现场进行全面检查,并清理掉可能存在的危险物品和障碍物。
3.检查定型组合钢模板是否完好无损,断裂、变形等情况应予更换。
二、安装操作要求1. 根据设计要求,确保定型组合钢模板与施工结构的匹配性。
2. 安装钢模板前,应将其放置在平坦坚固的地面上,确保稳定。
3. 根据需要,使用合适的固定工具(如螺栓、铆钉等)将钢模板与结构件连接。
4. 在安装过程中,要注意调整钢模板的位置和方向,确保其与结构对齐。
5. 安装过程中,要确保工作平台整洁无杂物,以免影响安全操作。
6. 安装过程中,要确保工作人员稳定立足,不得随意移动或站立在非设计承载区域。
三、拆除操作要求1. 在拆除前,应对定型组合钢模板进行全面检查,确认其是否存在安全隐患。
2. 在拆除过程中,要确保工作人员穿戴好防护用品,并注意脚下的稳定性。
3. 根据拆除顺序,选择合适的工具进行拆除,避免使用过大力量导致钢模板损坏。
4. 拆除过程中,注意将钢模板从上到下依次拆除,确保安全、顺利进行。
5. 拆除过程中,要注重对周边人员和设备的保护,避免意外伤害。
6. 拆除完成后,对拆除的钢模板进行清点、归类,并妥善保管以备下次使用。
四、安全操作要求1. 操作人员需经过专业培训,并具备相关证书或资格。
2. 在工作过程中,要做好个体防护,避免因操作不慎造成人身伤害。
3. 严禁在施工现场吸烟或进行其他危险行为。
4. 工作人员应保持警觉状态,及时发现并上报施工现场的安全隐患。
5. 在临时搭设的施工工作台上作业时,要注意不得超过设计负荷限制,并保持稳定。
五、紧急情况应对措施1. 在发生紧急情况时,工作人员应立即停止工作,迅速撤离现场。
2. 若有人员受伤,应及时报警并进行急救处理,确保伤者得到及时救治。
3. 在发生火灾等灾害事故时,要按照消防预案进行灭火和救援,保证人员安全。

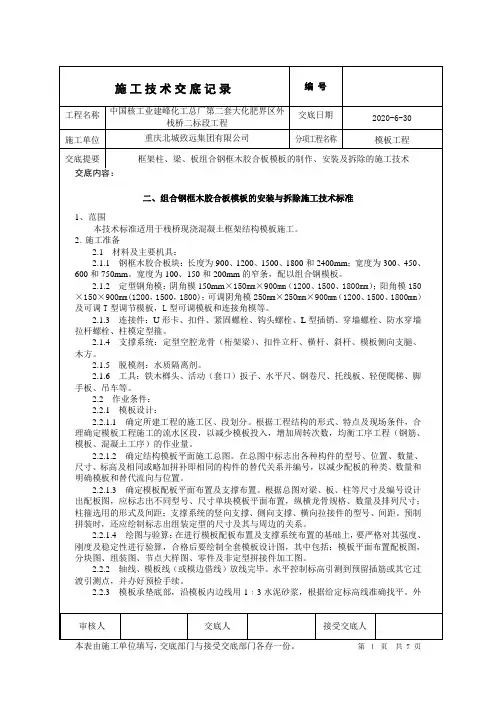

组合钢框木胶合板模板的安装与拆除施工技术标准
![组合钢框木胶合板模板的安装与拆除施工技术标准](https://img.taocdn.com/s3/m/9d50f555312b3169a451a494.png)
4、模板拆除施工技术
4.1模板拆除的一般要点:
4.1.1侧模拆除:在混凝土强度能保证其表面及棱角不因拆除模板而受损后,方可拆除。
4.1.2底模及冬季施工模板的拆除,必须执行《混凝土结构工程施工及验收规范》(GB50204-92)的有关条款。作业班组必须进行拆模申请经技术部门批准后方可拆除。
3.1.6.2当整体柱模安装于基准面上,模板下口服线后,用四根斜撑或带有花篮螺栓的缆风绳与柱顶四角连接,另一端锚于地面,校正其中心线、柱边线、柱模桶体扭向及垂直后,支撑固定。当柱高超过6m时,不宜单根支撑,宜几根柱同时支撑连成构架。
3.1.6.3梁柱模板分两次支设时,最上一层模板应保留不拆,以利于二次支梁柱模板的连接,与接槎通顺。
3.1.2.6将柱根模板内清理干净,封闭清理口。
3.1.3单片预组拼柱模板工艺流程:
单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→
安装第三、四片柱模→检查柱模对角线及位移并纠正→
自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定
3.1.4单片预组拼模板安装施工要点:
3.1.4.1单片模板,一柱四片,每片带一角模。组拼时相邻两块板的每一孔都要用U形卡卡紧。大截面柱模设圆型龙骨时,用钩头螺栓外垫蝶形扣件与平板边肋孔卡紧。设空腹方钢龙骨时,用定型钢卡与平面板边胁长孔卡紧。模板组拼要按图留设清扫口,组装完毕要检查模板的对角线、平整度和外形尺寸,并编号、涂刷脱模剂、分规格堆放。
2.1.4支撑系统:定型空腔龙骨(桁架梁)、扣件立杆、横杆、斜杆、模板侧向支腿、木方。
2.1.5脱模剂:水质隔离剂。
2.1.6工具:铁木榔头、活动(套口)扳子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、吊车等。
模板安装与拆除施工方案【完整版】
![模板安装与拆除施工方案【完整版】](https://img.taocdn.com/s3/m/54a37dabf242336c1fb95e66.png)
模板安装与拆除施工方案一、工程概况:本工程为济南军区青岛第二疗养院疗养食堂改扩建工程,位于青岛市太平角六路7号。
建筑面积:2590㎡,层数:地上3层,地下1层,结构类型:框架结构。
本工程为框架剪力墙结构,基础形式为条基(独立基础)+防水板,部分为筏板基础。
二、施工准备(一)技术准备1、认真熟悉施工图纸,了解设计意图,做好图纸会审工作.2、依据施工图纸,做好模板翻样工作.3、做好分项工程技术交底工作.(二)施工准备1、提前做好周转材料供应计划,为下步施工做准备.2、提前做好现场平面布置工作,对木工制作场地应及时规划搭建,并安装好制作机械.3、提前落实好施工操作班组,确保操作人员技术素质高,能吃苦耐劳,组织一支特别能战斗劳动力队伍.4、提前做好施工进度计划,并根据施工进度计划,及时做出各阶段材料供应计划,劳动力组织计划,设备进场计划及资金使用计划,为如期完成进度计划,提供有力保障.5、材质要求:本工程选用胶合板、竹胶板等,模板支架的材料选用钢管、顶托、木方等,材料的材质符合有关的专门规定。
模板及其支架符合以下规定:1)保证工程结构和构件各部分形状尺寸和相互位置的正确。
2)具有足够的承载能力、刚度和稳定性,能可靠地承受新浇注混凝土的自重和侧压力,以及在施工过程中所产生的荷载。
(三)机械准备木工机械主要有:1、圆盘锯2台2、手提锯4台3、手电钻6把(四)劳动力组织根据现场实际工程量结合总进度计划要求,基础及主体施工阶段计划投入木工80名。
三、模板搭设要求1、模板支架由架子工搭设和拆除,作业人员必须持证上岗。
2、模板支架须用钢管和扣件搭设成支撑系统,严禁使用木、竹等材料搭设。
3、模板支撑系统具有足够的承载力,模板的每根立柱底部均设置木垫板、钢底座。
4、模板支撑系统按要求设置立柱和纵横向扫地杆,模板立柱间距不大于 1.2m;应按规定增设纵横向大横杆,步距应由计算决定,但最大步距不超过 1.2m;最高一步大横杆与模板支撑点之间的立杆高度不大于50cm。
模板工程安装及拆除安全施工措施
![模板工程安装及拆除安全施工措施](https://img.taocdn.com/s3/m/ac587ad40740be1e640e9a35.png)
模板工程安全施工方案一、材料准备1、采用竹胶合模,顶柱采用钢管。
二、模板安装应注意的事项1、顶柱要垂直、平整,竹胶合模板应平整、光滑。
2、模板及其支架在安装过程中,为防止倾覆,按规定间距设拉杆,作为临时固定。
3、为了便于钢筋的绑扎、安装和混凝土浇捣、养护,我们在模板的支架的构造上做到合理简单,装拆方便。
4、模板及其支架具有足够的承载力,刚度和稳定性,能可靠地承受新浇混凝土自重和侧压力,以及在施工中产生的荷载。
5、为了做到模板的接缝严密不漏浆,我们采取在现浇板模板上粘贴胶带纸,梁侧及侧模上用铁皮钉设接缝部位,竖向模板,如柱模接缝处用密封压条等措施,确保混凝土在浇捣过程中不漏浆。
6、梁底的支撑系统采用支柱(琵琶撑)、桁架和钢管支撑。
7、为了避免在施工中因为模板支撑经重力压缩下降造成梁低下垂以及抵消外观视差影响,现浇钢筋砼梁、板,当跨度等于或大于4m时,模板支撑时做到起拱,当无设计要求时,起拱高度宜为全跨长度的1/1000-3/1000。
8、为了模板起拱而不减少梁的截面高度,且针对有关施工单位用定型模做梁侧模因起拱困难而不起拱,我们采取将跨中间向上起拱改为梁端底模下降的措施,这样的起拱方法即便于支撑,又使梁跨中的截面尺寸不变,保证了结构的安全性。
9、为了节约增收,便于模板的周转,施工时将梁底模板外面顶梁侧模是便于梁底起拱和先拆除梁侧模。
10、柱模在梁断面外留缺口,梁底顶到柱帮上,是便于梁、柱模单独调整标高,且易拆除。
11、大梁底模安装时,支撑拉杆不应与脚手架或其它不稳定物体连接,在混凝土浇筑过程中,要有专人负责看模,发现变形、松动要及时加固修理,防止塌模伤人。
12、在安装梁、墙模板时,高度超过2m时,应搭设临时操作平台,不得在梁底模上操作和行走。
安装时按自上而下的顺序进行,并且安装牢固,保证模板的整体稳定性。
三、模板拆除1、模板拆除前应填写拆模申请表,并经管理人员同意后方可拆除。
2、模板拆除时,严禁区使用重锤敲击,应尽量避免混凝土表面或模板受到损坏。

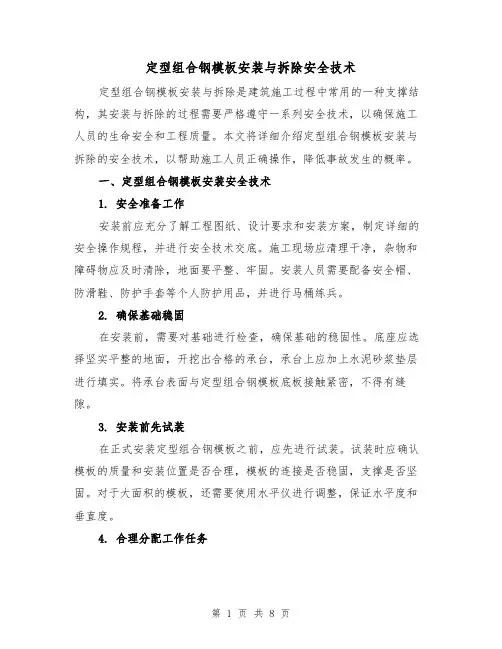

定型组合钢模板安装与拆除安全技术(三篇)
![定型组合钢模板安装与拆除安全技术(三篇)](https://img.taocdn.com/s3/m/b82694b4112de2bd960590c69ec3d5bbfd0ada3d.png)
定型组合钢模板安装与拆除安全技术定型组合钢模板安装与拆除是建筑施工过程中常用的一种支撑结构,其安装与拆除的过程需要严格遵守一系列安全技术,以确保施工人员的生命安全和工程质量。
本文将详细介绍定型组合钢模板安装与拆除的安全技术,以帮助施工人员正确操作,降低事故发生的概率。
一、定型组合钢模板安装安全技术1. 安全准备工作安装前应充分了解工程图纸、设计要求和安装方案,制定详细的安全操作规程,并进行安全技术交底。
施工现场应清理干净,杂物和障碍物应及时清除,地面要平整、牢固。
安装人员需要配备安全帽、防滑鞋、防护手套等个人防护用品,并进行马桶练兵。
2. 确保基础稳固在安装前,需要对基础进行检查,确保基础的稳固性。
底座应选择坚实平整的地面,开挖出合格的承台,承台上应加上水泥砂浆垫层进行填实。
将承台表面与定型组合钢模板底板接触紧密,不得有缝隙。
3. 安装前先试装在正式安装定型组合钢模板之前,应先进行试装。
试装时应确认模板的质量和安装位置是否合理,模板的连接是否稳固,支撑是否坚固。
对于大面积的模板,还需要使用水平仪进行调整,保证水平度和垂直度。
4. 合理分配工作任务安装时应根据施工图纸及安装方案,合理分配工作任务,明确各人员的职责和工作工序。
在安装过程中,应保持良好的沟通和配合,避免交叉作业和工作冲突。
同时,需要有专人负责全面监督和协调工作,确保施工的连贯性和正常进行。
5. 定期检查和维护在安装过程中,应定期检查定型组合钢模板的支撑结构是否稳固,连接是否松动,以及是否有损坏或磨损现象。
如发现问题应及时处理,更换损坏的部件,保证安全顺利进行。
施工结束后,还应对定型组合钢模板进行清理、检查和存放,以备下次使用。
二、定型组合钢模板拆除安全技术1. 安全准备工作拆除前应对工程现场进行安全检查,排除安全隐患,确保施工人员的安全。
需要对拆除操作进行详细的安全交底,明确各人员的职责和操作规程。
拆除人员应戴好安全帽、防滑鞋、防护手套等个人防护装备,并进行适当的体能训练。

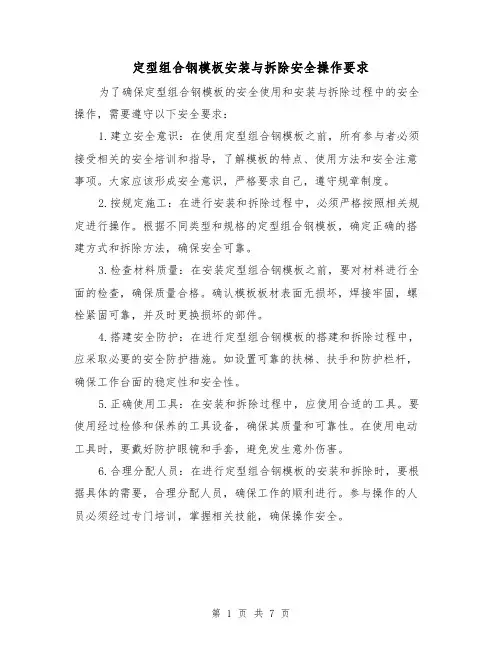

定型组合钢模板安装与拆除安全操作要求(三篇)
![定型组合钢模板安装与拆除安全操作要求(三篇)](https://img.taocdn.com/s3/m/31f88c75bc64783e0912a21614791711cc7979e7.png)
定型组合钢模板安装与拆除安全操作要求为了确保定型组合钢模板的安全使用和安装与拆除过程中的安全操作,需要遵守以下安全要求:1.建立安全意识:在使用定型组合钢模板之前,所有参与者必须接受相关的安全培训和指导,了解模板的特点、使用方法和安全注意事项。
大家应该形成安全意识,严格要求自己,遵守规章制度。
2.按规定施工:在进行安装和拆除过程中,必须严格按照相关规定进行操作。
根据不同类型和规格的定型组合钢模板,确定正确的搭建方式和拆除方法,确保安全可靠。
3.检查材料质量:在安装定型组合钢模板之前,要对材料进行全面的检查,确保质量合格。
确认模板板材表面无损坏,焊接牢固,螺栓紧固可靠,并及时更换损坏的部件。
4.搭建安全防护:在进行定型组合钢模板的搭建和拆除过程中,应采取必要的安全防护措施。
如设置可靠的扶梯、扶手和防护栏杆,确保工作台面的稳定性和安全性。
5.正确使用工具:在安装和拆除过程中,应使用合适的工具。
要使用经过检修和保养的工具设备,确保其质量和可靠性。
在使用电动工具时,要戴好防护眼镜和手套,避免发生意外伤害。
6.合理分配人员:在进行定型组合钢模板的安装和拆除时,要根据具体的需要,合理分配人员,确保工作的顺利进行。
参与操作的人员必须经过专门培训,掌握相关技能,确保操作安全。
7.固定模板支撑:在搭建定型组合钢模板时,要注意将模板与地面进行牢固的固定。
使用合适的固定装置,确保模板支撑牢固,避免因模板移动或倾斜而导致的安全事故。
8.建立安全警戒区:在模板搭建和拆除过程中,要建立合理的安全警戒线或警示标志,确保周围人员的安全。
禁止未经培训和授权的人员进入施工区域,避免发生意外伤害。
9.定期检查和维护:在使用定型组合钢模板期间,要定期进行检查和维护,发现问题及时处理。
包括检查模板的连接件和支撑结构,检查板材表面是否有裂纹或变形等情况,确保安全性。
10.保持清洁整洁:在使用定型组合钢模板期间,要保持工作区域的清洁整洁。
清理工作台面上的杂物和碎片,确保没有障碍物。
框架结构定型组合钢模板的安装与拆除施工技术标准
![框架结构定型组合钢模板的安装与拆除施工技术标准](https://img.taocdn.com/s3/m/0bae7d55804d2b160b4ec094.png)
3.3.7标高校完后,支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般最下排在离地面20~30cm处设一道,往上纵横方向每隔1.6m左右一道,并应经常检查,保证完整牢固。
3.3.8将模板内杂物清理干净,办预检。
3.4模板拆除:
注:除另有书面要求外,必须严格按照提供的《高支架、模板施工方案》及本交底进行搭设。
3.1.4安装柱箍:柱箍可用角钢、钢管等制成,采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据柱模尺寸、侧压力大小,在模板设计中确定柱箍尺寸间距。
3.1.5安装柱模的拉杆或斜撑:柱模每边设2根拉杆,固定于事先预埋在框架梁内的钢筋环上,用经纬仪控制,用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45°,预埋的钢筋环与柱距离宜为3/4柱高。
2.2.4放好轴线、模板边线、水平控制标高,模板底口应做水泥砂浆找平层,检查并校正,柱子用的地锚已预埋好。
2.2.5柱子钢筋绑扎完毕,水电管线及预埋件已安装,绑好钢筋保护层垫块,并办完隐检手续。
3、操作工艺
3.1安装柱模板:
3.1.1工艺流程:
弹柱位置线抹找平层作定位墩安装柱模板安柱箍
安拉杆或斜撑办预检
交底内容:
一、框架结构定型组合钢模板的安装与拆除施工技术标准
1、范围
本技术标准适用于栈桥现浇框架结构定型组合钢模板安装与拆除。
2、施工准备ቤተ መጻሕፍቲ ባይዱ
2.1材料及主要机具:
2.1.1定型组合钢模板:长度为600、750、900、1200、1500mm;宽度为100、150、200、250、300mm。
2.1.2定型钢角模:阴阳角模、连接角模。
3.1.6将柱模内清理干净,封闭清理口,办理柱模预检。
基础模板的安装与拆除工艺标准
![基础模板的安装与拆除工艺标准](https://img.taocdn.com/s3/m/46a60287f01dc281e43af053.png)
基础模板的安装与拆除工艺标准基础模板的安装与拆除工艺标准(QB-CNCEC JO10502-2004)1 适用范畴本工艺标准要紧适用于工业与民用建筑现浇基础定型组合钢模板安装与拆除工程。
2 施工预备2.1 原材料要求2.1.1模板:定型组合钢模板、定型钢角模、阴阳角模、连接角模。
钢模板及配件应严格检查,不合格的不得使用。
经修理后的模板也应符合质量标准的要求。
2.1.2连接件: U 形卡、L 形插销、扣件、3形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。
2.1.3 支承件:柱箍、钢管支撑、木材等。
2.1.4隔离剂:一般隔离剂,不宜用废机油。
2.2 要紧工机具2.2.1 机具设备:园锯、打眼电钻、压刨2.2.2 要紧工具斧子、手锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
2.3 作业条件2.3.1 模板设计:依照工程结构型式和特点及现场施工条件,对模板进行设计,确定模板平面布置,纵横龙骨规格、数量、排列尺寸。
模板数量应在模板设计时按流水段划分,进行综合研究,确定模板的合理配制数量。
2.3.2 混凝土垫层表面平坦,清扫洁净,标高检查合格。
四周有足够的支模空间。
2.3.3 校核轴线,放出模板边线和标高。
2.3.4 基础钢筋、预埋管件已安装,隐藏工程已验收。
2.3.5 向操作人员进行技术交底。
2.4 作业人员2.4.1 要紧作业人员:模板工、壮工。
2.4.2通过专业安全和技术培训,并同意了施工技术交底(作业指导书)。
3 施工工艺3.1 工艺流程3.2 操作工艺3.2.1 独立基础模板安装在基坑垫层上弹出基础中线,组装侧模,在侧板内表面弹出中线,再将各阶的4块侧板组拼成方框,并校正尺寸及角部方正。
安装时,先把下阶模板放在基坑底,两者中线互相对准,用水平尺校正其标高;在模板周围钉上木桩,用平撑与斜撑支撑顶牢;然后把上台阶模板放在下阶模板上,两者中线互相对准,并用平撑与斜撑支撑钉牢。
关于杯形独立基础模板,在上阶模板安装好并校正标高之后,将杯芯模板的轿杠搁置在上阶模板上,对准中线,加设木档予以固定。
定型组合钢模板安装与拆除
![定型组合钢模板安装与拆除](https://img.taocdn.com/s3/m/4045b30aeffdc8d376eeaeaad1f34693daef10f1.png)
定型组合钢模板安装与拆除定型组合钢模板是由多种规格的标准定型钢模板与连接件和支撑组合而成的模板体系。
这种模板体系具有通能性强,可灵活组装,装拆方便,台度高,刚度大,尺寸精度高,接缝严密,表面光洁,组装快,可组合拼装成大块,实现机械化施工;周转次数多(50次以上),节约木材,降低施工成本等优点。
只一次性投入高,为国内较广泛使用的一种模板形式和体系。
本工艺标准适用于工业与民用建筑现浇混凝土柱、梁、板、剪力墙等模板工程。
一、材料要求1.平面模板规格长度为:450、600、750、900、1200、1500mm;宽度为:100、150、200、250、300mm。
肋高均为55mm。
代号P。
2.定型钢角模阴角模板规格:宽度为150*150mm、100*150mm;长度为450、600、900、1200、1500mm;肋高55mm,代号为E。
阳角模板规格:宽度为100*100、50*50mm,长度与肋高同阴角模板,代号为Y。
连接角模规格:宽度为50*50mm,长度与肋高同阴角模板,代号为J。
3.连接件有U型卡、L型插销、钩头螺栓、紧固螺栓、对拉螺栓、碟形扣件、3形扣件、板条式拉杆等。
4.支承工具支撑钢楞、型钢柱箍、钢管柱箍、型钢梁卡具、钢管梁卡具、钢管支撑(顶撑)、钢管斜撑、平面可调钢桁架、木方等。
5.隔离剂常用废机油与柴油(1:1-4)和有机硅共水解物与汽油(1:10)等。
二、主工机具设备1.机械设备手电钻、砂轮切割机、圆锯机、电动扳手及电焊设备等。
2.主要工具钉锤、铁水平尺、钢尺、扳手、钢丝刷、油刷、铁桶、撬杠、起子、经纬仪、水平仪、塔尺等。
三、作业条件1.编制模板支设方案,根据工程结构形式和特点及现场施工条件进行模板配板设计,确定模板平面布置、纵横钢楞规格、排列尺寸和穿墙螺栓的位置;柱箍形式和间距;梁板组装形式、间距和布置;验算钢楞和支撑系统的强度、刚度和稳定性。
绘制全套模板设计图(包括模板平面图、立面图、组装图、节点大样图、零件加工图、材料表等)。
平板模板安装与拆除
![平板模板安装与拆除](https://img.taocdn.com/s3/m/d1cdda4108a1284ac85043a5.png)
中铁三局集团建安公司施工工艺标准QB/SJ-SG0703-2005平板模板安装与拆除━━━━━━━━━━━━━━━━━━━━━━━━━1 适用范围本工艺标准适用于现浇混凝土结构工程的定型组合钢模板安装与拆除。
2 施工准备2.1 材料2.1.1 定型组合钢模板1)钢模板:长度为450mm、600mm、750mm、900mm、1200mm、1500mm,宽度为l00mm、150mm、200mm、250mm、300mm。
2)钢角模:阴角模板、阳角模板、连接角模。
3)连接配件:U形卡、L形插销、3形扣件、蝶形扣件、对拉扁铁、钩头螺栓、对拉螺栓、紧固螺栓等。
2.1.2 支撑系统:柱箍、梁卡具、圈梁卡、钢管脚手架、门式脚手架、可调钢桁架、可调钢支柱等。
2.2 主要机具电钻、经纬仪、水准仪、倒链、手锤、扳手、撬棍、墨斗、线坠、钢卷尺、方尺、靠尺、铁水平尺、木锯等。
2.3 作业条件2.3.1 根据工程结构形式和特点及现场施工条件进行模板设计,确定模板平面布置、纵横龙骨规格、数量、排列尺寸和穿墙螺栓的位置,确定柱箍选用的形式及间距,确定支撑系统的形式、间距和布置,连接节点大样。
2.3.2 钢模板、连接配件和支撑系统按计划数量进场,按区段进行编号,并涂好隔离剂,分规格堆放。
2.3.3 放好建筑轴线、模板边线、楼层0.5m标高线。
2.3.4 钢筋绑扎完毕后,水电管线、预埋件、预留孔洞已安装,绑好钢筋保护层垫块,并办完隐蔽验收手续。
2.3.5 模板及支撑系统宜采用垫板堆放,基土必须夯实,并有较好的排水措施,防止模板变形。
2.3.6 按图纸要求和操作工艺标准向班组进行安全、技术交底。
3 操作工艺3.1 工艺流程→→→→3.2 支立柱底层填土地面应夯实,并铺垫通长脚手板。
楼层面立支柱前应垫支座。
采用多层支架支模时,支柱应垂直,上下层支柱应在同一竖向中心线上,并应确保多层支架竖向与水平向的稳定。
3.3 安装龙骨或钢桁架3.3.1 从边跨一侧开始,先装第一排龙骨和支柱临时固定;再依次逐排进行。
框架、框剪结构(框架柱(剪力墙)模板工程、安装及拆除
![框架、框剪结构(框架柱(剪力墙)模板工程、安装及拆除](https://img.taocdn.com/s3/m/1b9e35b7f524ccbff1218492.png)
作 永压 久型 性钢 模板 板 压型钢板组合楼板示意图
1.6 工具式支撑
是采用各种工具式的定型桁架、支撑、托具、卡具等组成模 板的支架系统,节约材料、扩大施工空间、加快施工进度。
⑴ 桁架:可搁置在
墙上、梁侧模板横档上,以 支撑梁或板的模板。组合式 桁架使用时两榀一组,跨度 可调范围为2.5~3.5m。荷 重较大时可多榀成组排放; 结构跨度超过桁架最大跨度 时,可在中间加支柱后连续 安装桁架。
求平整、刚度好;板面须喷涂脱模剂以利脱模。两块相对的大模板 通过对拉螺栓和顶部卡具固定;大模板存放时应打开支撑架,将板 面后倾一定角度,防止倾倒伤人。 大模板的存放
大 模 板 的 构 造
支打 撑开 架
后 倾模 存板 放
砼剪力墙作为高层住宅的主要结构型式,普遍采用全钢大
模板施工,其清水墙施工效果不仅达到结构墙体外美内坚,垂 直度、平整度控制在1~3mm的偏差范围内,而且减去了墙面抹 灰工序。
工作原理:滑动模板(高1.5~ 1.8m)通过围圈与提升架相连,固 定在提升架上的千斤顶(35~ 120kN)通过支承杆(Φ25钢筋~ Φ48钢管)承受全部荷载并提供滑 升动力。滑升施工时,依次在模 板内分层(30~45cm)绑扎钢筋、 浇筑砼,并滑升模板。滑升模板 时,整个滑模装置沿不断接长的 支承杆向上滑升,直至设计标高; 滑出模板的砼出模强度已能承受 自重和上部新浇筑砼重量,保证 出模砼不致塌落变形。
飞模转层
飞模在楼间整体移动
2.8 液压滑动模板
液压滑动模板(简称滑模)主要用于现 场浇筑钢筋砼竖向、高耸的和建(构)筑物, 如烟囱、筒仓、高桥墩、电视塔、竖井等。 施工占地面积小、速度快、可大量节约模 板和劳动力,降低工程成本。 液压滑动模板由模板系统、平台系统 和滑升系统组成。模板系统包括模板、围 圈和提升架组成,用于成型砼;平台系统 包括操作平台、辅助平台、内外吊脚手架, 是施工操作场所;滑升系统包括支承杆、 液压千斤顶、高压油管和液压控制台,是 液压滑升模板系统示意图 滑升动力装置。
定型钢模板施工方案
![定型钢模板施工方案](https://img.taocdn.com/s3/m/93fc60282e60ddccda38376baf1ffc4ffe47e2e9.png)
模板施工专项方案一、工程慨况:该工程系江油市江油市枫顺小学重建项目工程,位于江油市枫顺乡.建筑面积990.0m2;建筑层数:3层;建筑高度:11。
7米;框架结构;耐火等级:二级;为了确保本工程施工安全的结构部分的合格,确保砼浇捣成型达到里实外光,针对本工程的实际情况,编制如下施工方案。
二、模板的选用和支撑方案1、本工程基础为柱下独立基础,混凝土基础采用定型钢模板拼装,Φ48钢管箍固定,其水平间距不大于800mm,确保砼成型截面尺寸和轴线位置准确无误。
2、构造柱模板:采用组合钢模板散拼散拆,构造柱箍采用钢管架,间距600mm,相互错开布置。
在夹柱子时,先与满堂脚手架相连后校正柱子。
柱模板支在梁下口100mm处,上口支平。
3、梁模板:采用以钢模为主,木模为辅,支承用满堂脚手架支承,为了加速进度,提高架管的周转利用率,每根梁支2—3根杉杆或砌2—3根370×370的砖柱来支承。
当砼施工完后,三天架子可拆除.满堂脚手架的搭设,立杆间距不大于6M,高度不超过楼层。
横杆间距不大于1.5M,均加扫地杆和剪刀撑,使架子稳定,有砖墙的部位,可在柱子砼浇完拆模后,把砖墙砌到梁的下口300mm处,然后放梁底模。
侧面短钢管和扣件夹,用木楔楔紧即可.梁、板支撑立杆纵横间距为1。
2m,水平横杆步距为1。
5m至梁板底。
每道柱箍加两根ф14螺栓接结.上下一道柱箍离楼面和顶板间距各为150mm.4、板模板:采用木模板及钢模板上铺竹胶和板(8厚),支撑系统采用钢管架件式满堂脚手架支撑承重架,其搭设参数要求为:立杆横距≤1000mm,纵距=800mm,横杆步距≤1500mm,按操作规程要求设置剪刀撑和扫地杆.采用50*100木枋作板模搁栅,间距≤300mm。
5、楼梯模板:楼梯模板由底模、外帮板、踏步侧板等组成。
楼梯模板在配制时必须先放出大样,以便量出模板的准确尺寸,楼梯底模根据放样尺寸用18厚九层板制作,楼梯外帮板用18厚九层板制作,背后用50X100 mm木枋连成整体,踏步侧板用40厚木板制作,侧板宽度至少要等于梯段厚及踏步高。
(GY402-1996)框架结构定型组合钢模板的安装与拆除工艺标准
![(GY402-1996)框架结构定型组合钢模板的安装与拆除工艺标准](https://img.taocdn.com/s3/m/ed416cce05087632311212f3.png)
1 范围 本工艺标准主要适用于工业与民用建筑现浇框架剪力墙结构定型组合钢模板安装与拆除。
2 施工准备 2.1 材料与主要机具: 2.1.1 定型组合钢模板:长度为 600、750、900、1200、150Omm;宽度为 100、150、200、
3.3.5 绑扎梁钢筋,经检查合格后办理隐检,并清除杂物,安装侧模板,把两侧模板与底 板用 U 形卜连接。
3.3.6 用梁托架或三角架支撑固定梁侧模板。尤骨间距应由模板设计规定,一般情况下宜 为 75cm,梁模板上口用定型卡子固定。当梁高超过 60cm 时,加穿梁螺栓加固。
3.3.7 安装后校上梁中线、标高、断面尺寸。将梁模板内杂物清理干净,检查合格后办预 检。
2.2.2 预制拼装 2.2.2.1 拼装场地应夯实平整,条件许可时应设拼装操作平台。 2.2.2.2 按模板设计图进行拼装,相邻两块板的每个孔都要用 U 形卡卡紧,龙骨用钩头螺 栓外垫碟形扣件与平板边肋孔卡紧。 2.2.2.3 柱子、剪力墙模板在拼装时,应预留情扫口或灌浆口。 2.2.3 模板拼装后进行编号,并涂刷脱模剂,分规格堆放。 2.2.4 放好轴线、模板边线、水平控制标高,模板底口应做水泥砂浆找平层,检查并校正, 柱子用的地锚已预埋好。 2.2.5 柱子、墙钢筋绑扎完毕,水电管线及预埋件已安装,绑好钢筋保护层垫块,并办完
隐检于续。 3 操作工艺
3.1 安装柱模板: 3.1.1 工艺流程: 弹柱位置线→ 抹找平层作定位墩→ 安装柱模板→ 安柱箍→ 安拉杆或斜撑→ 办预检 3.1.2 按标高抹好水泥砂浆找平层,按位置线做好定位墩台,以便保证柱轴线边线与标高 的准确,或者按照放线位置,在柱四边离地 5~8cm 处的主筋上焊接支杆,从四面顶住模板, 以防止位移。 3.1.3 安装柱模板:通排柱,先装两端柱,经校正、固定、拉通线校正中间各柱。模板按 柱于大小,预拼成一面一片(一面的一边带一个角膜),或两面一片,就位后先用铅丝与主筋 绑扎临时固定,用 U 形卡将两侧模板连接卡紧,安装完两面再安另外两面模板。 3.1.4 安装柱箍:柱箍可用角钢、钢管等制成,采用木模板时可用螺栓、方木制作钢木箍, 柱箍应根据柱模尺寸、侧压力大小,在模板设计中确定柱箍尺寸间距。 3.1.5 安装柱模的拉杆或斜撑:柱模每边设 2 根拉杆,固定于事先预埋在楼板内的钢筋环 上,用经纬仪控制,用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为 45°,预埋的钢筋 环与柱距离宜为 3/4 柱高。 3.1.6 将柱模内清理干净,封闭清理口,办理柱模预检。 3.2 安装剪力墙模板: 3.2.1 工艺流程: 弹线 →安门洞口模板→ 安一侧模板→ 安另一侧模板→ 调整固定→ 办预检 3.2.2 按位置线安装门洞模板,下预埋件或木砖。 3.2.3 把预先拼装好的一面模板按位置线就位,然后安装拉杆或斜撑,安塑料套管和穿墙 螺栓,穿墙螺栓规格和间距在模板设计时应明确规定。 3.2.4 清扫墙内杂物,再安另一侧模板,调整斜撑(拉杆)使模板垂直后,拧紧穿墙螺栓。 3.2.5 模板安装完毕后,检查一遍扣件、螺栓是否紧固,模板拼缝及下口是否严密,办完 预检手续。 3.3 安装梁模板: 3.3.1 工艺流程: 弹线→ 支立柱→ 调速标高→ 安装梁底模→ 绑梁钢筋→ 安装侧模→ 办预检 3.3.2 柱子拆模后在混凝土上弹出轴线和水平线。 3.3.3 安装梁钢支柱之前(如土地面必须夯实),支柱下垫通长脚手板。一般梁支柱采用 单排,当梁截面较大时可采用双排或多排,支柱的间距应由模板设计规定,一般情况下,间距
定型组合钢模板施工工艺标准
![定型组合钢模板施工工艺标准](https://img.taocdn.com/s3/m/770ed5bd8bd63186bdebbc41.png)
检查数量:同一检验批内,对梁柱和独立基础,应抽查构件数量的 10%,且不少于 3 件,对墙,应按有代表性的自然间抽查 10%,且不少于 3 间;对大空间结构,墙可按相邻轴线间高度 4 m 左右为 1 个检查面, 抽查 10%,且均不少于 3 面,检查方法拉线和钢尺检查。
检查数量:全部检查。
检查方法:观察和尺量检查。
(4)跨度不小于 4 m 的现浇梁,其模板应按设计要求起拱,当设计无 要求时,起拱高度宜为跨度的 1‰~3‰。
检查数量:在同一检验批内,抽查构件数量的 10%,且不少于 3 件。
检查方法:水准仪或拉线、钢尺检查。
(5)固定在模板上的预埋件、预留孔和预留洞不得遗漏,且应安装
(2)主要部件能保证结构和构件各部分的形状尺寸及相互间位置的 正确;
(3)主要部件能具有足够的强度、刚度及稳定性; (4)钢模板接缝严密,不漏浆。
8.2. 施工准备
8.2.1. 技术准备 (1)详细阅读工程图纸,根据工程难易,进行必要的配板设计,绘
制配板图。配制的模板,应优先选用通用大块模板,使其种类和块数量
2)单片预拼: 先将事先预拼的单片模板吊装就位并作临时支撑,随即进行第二片 模板吊装就位,用 U 形卡与第一片模板组合成 L 形,以此类推完成三、
四片模板的就位、组拼。然后检查模板的位置、垂直度、对角线等,经 校正无误后,立即自下而上安装柱箍和支撑,连接固定。最后,柱模根 部用砂浆封堵。
(2)墙体模板 1)按位置线先安装门窗洞口模板及预埋件。 2)从墙角模开始组拼。边拼一侧模板,边按事先设计的要求安放对 拉片穿对拉丝杆的穿孔小钢模,对拉片用 U 形卡与模板卡紧。 3)按设计要求安装内背杠,背杠与模板肋用钩头螺栓紧固,校正单 面模板并进行支撑固定。 4)清扫墙内杂物,组拼另一侧模板,方法同前一侧模板一致。 5)如采用对拉丝杆,则安装穿墙导管和对拉丝杆,检查模板垂直后, 拧紧对拉丝杆。 6)模板安装完毕,检查扣件、螺栓,U 形卡等是否紧固,模板根部 是否用水泥砂浆堵严。 (3)梁模板 1)搭设和调平梁支模架,梁支模架的立杆间距和水平拉杆及剪刀撑 等按设计确定。 2)铺放梁底模,拉线找直,并按要求起拱,经检查校正轴线位置无 误后,用扣件与支模钢管固定。 3)在底模上绑扎钢筋,经检验合格后,清除杂物,安装梁侧模板。 梁侧模用钢管背杆进行校正加固,断面过大时,按设计要求设置对拉片。 4)梁口与柱墙模板的连接或不够整模数的模板用方木或木条镶拼, 保证拼缝严密。 (4)模板的拆除 1)模板的拆除。非承重模板(如侧模板),应在混凝土强度能保证其 表面及棱角不因拆除模板而受损坏时,方可拆除,承重模板,应在与结 构同条件养护的试块达到规定强度,方可拆除。 2)拆模程序一般应是后支的先拆,先支的后拆。先非承重部位,后 承重部位以及自上而下的原则。 3)多层梁板模板支柱的拆除,应按下列要求进行:上层梁板正在浇 注混凝土时,下一层梁板的模板的支柱不得拆除。
模板安装拆除要求
![模板安装拆除要求](https://img.taocdn.com/s3/m/8b74ecd480eb6294dd886c6b.png)
一、模板构造与安装1、应对模板和配件进行挑选、检测,不合格真应剔除,并应运至工地指定地点堆放。
2、备齐操作所需的一切安全防范设施和器具。
3、模板安装应按设计与施工说明书顺序拼装。
木杆、钢管、门架等支架立柱不得混用。
4、模板及其支架在安装过程中,必须设置有效防倾覆的临时固定设施。
5、现浇钢筋混凝土梁、板,当跨度大于4m时,模板应起拱;当设计无具体要求时,起拱高度宜为全跨长度的1/1000—3/1000.6、安装模板应保证工程结构和构件各部分形状、尺寸和相互位置的正确,防止漏浆,构造应符合设计要求。
7、拼装高度为2m以上的竖向模板,不得站在下层模板上拼装上层模板。
安装过程中应设置临时固定设施。
8、除设计图另有规定者以外,所有垂直支架柱应保证其垂直。
9、安装模板时,安装所需各种配件应置于工具箱或工具袋内,严禁散放在模板或脚手板上,安装所用工具应系挂在作业人员身上或置于所配带的工具袋中,不得掉落。
10、当模板安装高度超过3.0m时,必须搭设脚手架,除操作人员外,脚手架下不得站其他人。
二、支撑梁、板的支架立柱构造与安装应符合下列规定:1、梁和板的立柱,其纵横向间距应相等或成倍数。
2、木立柱底部应设垫木,顶部应设支撑头。
钢管立柱底部应设垫木和底座,顶部应设可调支托,U型支托与楞梁两侧间加有间隙,必须楔紧,气螺杆伸出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心。
3、在立柱底距地面200mm高处,沿纵横水平方向应按纵下横上的程序设扫地杆。
可调指头底部的立柱顶端应沿纵横向设置一道水平拉杆。
扫地杆与顶部水平拉杆之间的间距,在满足末班设计所确定的水平拉杆步距要求条件下,进行平均分配确定步距后,在每一步距处纵横向应各设一道水平拉杆,当层高在8-20m时,在最顶两步距水平拉杆中间应分别增加一道水平拉杆。
所有水平拉杆的端部和中部应与四周建筑区顶紧顶牢。
无处可顶时,应在水哦拉韩端部和中部沿竖向设置连续式剪刀撑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3.2安装剪力墙模板:
3.2.1工艺流程:
弹线
→
安门洞口模板
→
安一侧模板
→
安另一侧模板
→
调整固定
→
办预检
3.2.2按位置线安装门洞模板,下预埋件或木砖。
3.2.3把预先拼装好的一面模板按位置线就位,然后安装拉杆或斜撑,安塑料套管和穿墙螺栓,穿墙螺栓规格和间距在模板设计时应明确规定。
4.1保证项目:模板及其支架必须具有足够的强度、刚度和稳定性;其支承部分应有足够的支承面积。如安装在基土上,基土必须坚实,并有排水措施。对冻胀土必须有防冻融措施。
4.2基本项目:模板接缝不应漏浆。模板及混凝土接触表面清理干净并涂隔离剂,严禁隔离剂沾污钢筋及混凝土接槎处。
4.3允许偏差项目见表4-2。
3.4.4调节支柱高度,将大龙骨找平。
3.4.5铺定型组合钢模板块:可从一侧开始铺,每两块板间边肋用U形卡连接,U形卡安装间距一般不大于30(即每隔一孔插一个)。每个U形卡卡紧方向应正反相间,不要安在同一方向。楼板在大面积上均应采用大尺寸的定型组合钢模板块,在拼缝处可用窄尺寸的拼缝模板或木板代替,但均应拼缝严密。
3.4安装楼板模板:
3.4.1工艺流程:
地面夯实
→
支立柱
→
安大小龙骨
→
铺模板
→
校正标高
加立杆的水平拉杆
→
办预检
3.4.2土地面应夯实,并垫通长脚手板,楼层地面立支柱前也应垫通长脚手板。采用多层支架支模时,支柱应垂直,上下层支柱应在同一竖向中心线上。
3.4.3从边跨一侧开始安装,先安第一排龙骨和支柱,临时固定;再安第二排龙骨和支柱,依次逐排安装。支柱及龙骨间距应根据模板设计规定。一般支柱间距为80~120,大龙骨间距为60~120,小龙骨间距为40~60。
2.1.2定型钢角模:阴阳角模、连接角模。
2.1.3连接件:U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓等。
2.1.4支承件:柱箍、定型空腹钢楞、钢管支柱、钢斜撑、钢桁架、木材等。
2.1.5钢模板及配件应严格检查,不合格的不得使用。经修理后的模板也应符合质量标准的要求。
2.1.6隔离剂:不宜用废机油。
3.5.1柱子模板拆除:先拆掉柱斜拉杆或斜支撑,卸掉柱箍,再把连接每片柱模板的U形卡拆掉,然后用撬棍轻轻撬动模板,使模板及混凝土脱离。
3.5.2墙模板拆除:先拆除穿墙螺栓等附件,再拆除斜拉杆或斜撑,用撬棍轻轻撬动模板,使模板离开墙体,即可把模板吊运走。
3.5.3楼板、梁模板拆除:
3.5.3.1应先拆梁侧帮模,再拆除楼板模板,拆楼板模板先拆掉水平拉杆,然后拆除支柱,每根龙骨留1~2根支柱暂不拆。
工程名称
交底部位
工程编号
日 期
框架结构定型组合钢模板的安装及拆除
1范围
本工艺标准主要适用于工业及民用建筑现浇框架剪力墙结构定型组合钢模板安装及拆除。
2施工准备
2.1材料及主要机具:
2.1.1定型组合钢模板:长度为600、750、900、1200、1500;宽度为100、
150、200、250、300。
3.3.3安装架钢支柱之前(如土地面必须夯实),支柱下垫通长脚手板。一般梁支柱采用单排,当梁截面较大时可采用双排或多排,支柱的间距应由模板设计规定,一般情况下,间距以60~100为宜。支柱上面垫10×10方木,支柱双向加剪力撑和水平拉杆,离地50设一道,以上每隔2m设一道。
3.3.4按设计标高调整支柱的标高,然后安装梁底板,并拉线找直,梁底板应起拱,当梁跨度等于或大于4m时,梁底板按设计要求起拱。如设计无要求时,起拱高度宜为全跨长度的1/1000~3/1000。
3.4.6平台板铺完后,用水平仪测量模板标高,进行校正,并用靠尺找平。
3.4.7标高校完后,支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下离地面20~30处一道,往上纵横方向每隔1.6m左右一道,并应经常检查,保证完整牢固。
3.4.8将模板内杂物清理干净,办预检。
3.5模板拆除:
模板应优先考虑整体拆除,便于整体转移后,重复进行整体安装。
3.5.3.2操作人员站在已拆除的空隙,拆去近旁余下的支柱,使其龙骨自由坠落。
3.5.3.3用钩子将模板钩下,等该段的模板全部脱模后,集中运出,集中堆放。
3.5.3.4楼层较高,支模采用双层排架时,先拆上层排架,使龙骨和模板落在底层排架上,上层钢模全部运出后,再拆底层排架。
3.5.3.5有穿墙螺栓者,先拆掉穿墙螺栓和梁托架,再拆除梁底模。
→
办预检
3.1.2按标高抹好水泥砂浆找平层,按位置线做好定位墩台,以便保证柱轴线边线及标高的准确,或者按照放线位置,在柱四边离地5~8处的主筋上焊接支杆,从四面顶住模板,以防止位移。
3.1.3安装柱模板:通排柱,先装两端柱,经校正、固定、拉通线校正中间各柱。模板按柱子大小,预拼成一面一片(一面的一边带一个角膜),或两面一片,就位后先用铅丝及主筋绑扎临时固定,用U形卡将两侧模板连接卡紧,安装完两面再安另外两面模板。
3
3
中心线位移
2
2
外露长度
+10 0
+10 -0
中心线位移
10
10
截面内部尺寸
+10 0
+10 0
5成品保护
5.1吊装模板时轻起轻放,不准碰撞,防止模板变形。
5.2拆模时不得用大锤硬砸或撬棍硬撬,以免损伤混凝土表面和楞角。
5.3拆下的钢模板,如发现模板不平时或肋边损坏变形,应及时修理。
5.4钢模在使用过程中应加强管理,分规格堆放,及时补涂刷防锈剂。
2.2.2预制拼装:
2.2.2.1拼装场地应夯实平整,条件许可时应设拼装操作平台。
2.2.2.2按模板设计图进行拼装,相邻两块板的每个孔都要用U形卡卡紧,龙骨用钩头螺栓外垫碟形扣件及平板边肋孔卡紧。
2.2.2.3柱子、剪力墙模板在拼装时,应预留清扫口或灌浆口。
2.2.3模板拼装后进行编号,并涂刷脱模剂,分规格堆放。
2.2.4放好轴线、模板边线、水平控制标高,模板底口应做水泥砂浆找平层,检查并校正,柱子用的地锚已预埋好。
2.2.5柱子、墙钢筋绑扎完毕,水电管线及预埋件已安装,绑好钢筋保护层垫块,并办完隐检手续。
3操作工艺
3.1安装柱模板:
3.1.1工艺流程:
弹柱位置线
→
抹找平层作定位墩
→
安装柱模板
→
安柱箍
→
安拉杆或斜撑
模板安装和预埋件、预留孔洞的允许偏差表4-2
允许偏差()
单层多层
高层框架
柱、墙、梁轴线位移
5
3
尺量检查
标高
±5
+2 -5
用水准仪或拉线和尺量检查
墙、柱、梁截面尺寸
+4 -5
+2 -5
尺量检查
每层垂直度
3
3
用2m托线板检查
相邻两板嵩低差
2
2
用直尺和尺量检查
表面平整度
5
5
用2m靠尺和楔形塞尺检查
预埋钢板、预埋管、预留孔中心线位移
6.3墙模板容易产生的问题是:墙体混凝土厚薄不一致,截面尺寸不准确。拼接不严,缝子过大造成跑浆。模板应根据墙体高度和厚度通过设计,确定纵横龙骨的尺寸及间距,墙体的支撑方法,角模的形式。模板上口应设拉结,防止上口尺寸偏大。其他详见“现浇剪力墙结构大模板”。
7质量记录
本工艺标准应具备以下质量记录:
7.1模板分项工程预检记录。
3.3.5绑扎梁钢筋,经检查合格后办理隐检,并清除杂物,安装侧模板,把两侧模板及底板用U形卡连接。
3.3.6用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定,一般情况下宜为75,梁模板上口用定型卡子固定。当梁高超过60时,加穿梁螺栓加固。
3.3.7安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净,检查合格后办预检。
6应注意的质量问题
6.1柱模板容易产生的问题是:截面尺寸不准,混凝土保护层过大,柱身扭曲。防止办法是:支模前按图弹位置线,校正钢筋位置,支柱前柱子应做小方盘模板,保证底部位置准确。根据柱子截面尺寸及高度,设计好柱箍尺寸及间距,柱四角做好支撑及拉杆。
6.2梁、板模板容易产生的问题是:梁身不平直,梁底不平,梁侧面鼓出,梁上口尺寸偏大,板中部下挠。防止办法是:梁、板模板应通过设计确定龙骨、支柱的尺寸及间距,使模板支撑系统有足够的强度及刚度,防止浇混凝土时模板变形。模板支柱的底部应支在坚实地面上,垫通长脚手板,防止支柱下沉,梁、板模板应按设计要求起拱,防止挠度过大。梁模板上口应有拉杆锁紧,防止上口变形。
2.1.7斧子、锯、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍等。
2.2作业条件
2.2.1模板设计:根据工程结构型式和特点及现场施工条件,对模板进行设计,确定模板平面布置,纵横龙骨规格、数量、排列尺寸,柱箍选用的型式及间距,梁板支撑间距,模板组装形式(就位组装或预制拼装),连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图)。模板数量应在模板设计时按流水段划分,进行综合研究,确定模板的合理配制数量。
3.1.4安装柱箍:柱箍可用角钢、钢管等制成,采用木模板时可用螺栓、方木制作钢木箍。柱箍应根据拉模尺寸、侧压力大小,在模板设计中确定柱箍尺寸间距。
3.1.5安装柱模的拉杆或斜撑:柱模每边设2根拉杆,固定于事先预埋在楼板内的钢筋环上,用经纬仪控制,用花篮螺栓调节校正模板垂直度。拉杆及地面夹角直为45°,预埋的钢筋环及柱距离宜为3/4柱高。
7.2模板分项工程质量评定资料。
技术负责人: 交底人: 接交人:
