光纤接入设备使用图解
光纤接口类型及光纤收发器指示灯图解
光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端RMD网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币- 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB) 2010-10-29 16:014.jpg (15.84 KB) 2010-10-29 16:015.jpg (15.79 KB) 2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
家庭网络设备（猫、路由器等）怎么连接图解
家庭网络设备（猫、路由器等）怎么连接图解
最近经常有粉丝询问家庭网络问题，经过沟通发现大部分人都不清楚家庭网络设备如何连接。
今天针对不懂连接的新手朋友发表本篇文章。
高手，请绕过此文。
相信看过本文，即便你是零基础的小白，也可以轻松搞定家里的网络。
首先上一张最常见的家庭网络系统拓扑图：
家庭网络常用设备及辅材：
家庭网络最常见的设备和辅材有：宽带猫、无线路由器、网线、网络模块等
上网设备主要要：台式电脑，笔记本电脑，手机，电视等
1、宽带猫（光猫）：光纤接入用户端设备
光猫的接法：
2、路由器及其接法：
3、网线：
家庭网络基本连接方法：
是不是非常简单呢？
家里新装了宽带或者新换了路由器，只要按照上面的方法连接，配置好路由器，就可以放心的上网了。

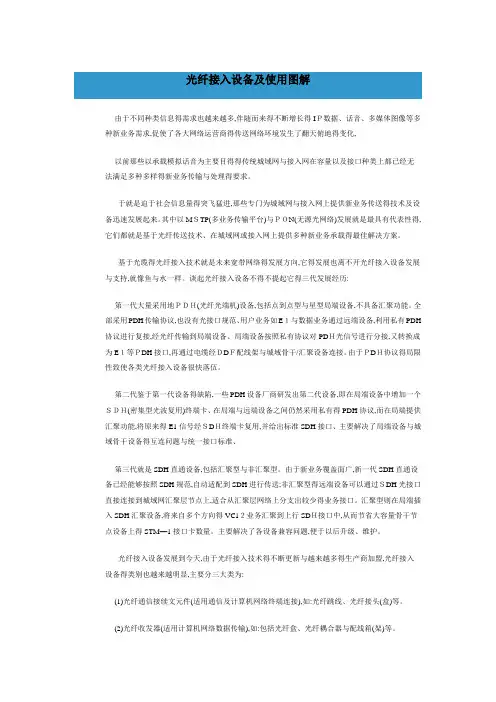

光纤接入设备及使用图解
光纤接入设备及使用图解由于不同种类信息得需求也越来越多,伴随而来得不断增长得IＰ数据、话音、多媒体图像等多种新业务需求,促使了各大网络运营商得传送网络环境发生了翻天俯地得变化,以前那些以承载模拟话音为主要目得得传统城域网与接入网在容量以及接口种类上都已经无法满足多种多样得新业务传输与处理得要求。
于就是迫于社会信息量得突飞猛进,那些专门为城域网与接入网上提供新业务传送得技术及设备迅速发展起来。
其中以MＳTP(多业务传输平台)与ＰＯN(无源光网络)发展就是最具有代表性得,它们都就是基于光纤传送技术、在城域网或接入网上提供多种新业务承载得最佳解决方案。
基于光缆得光纤接入技术就是未来宽带网络得发展方向,它得发展也离不开光纤接入设备发展与支持,就像鱼与水一样。
谈起光纤接入设备不得不提起它得三代发展经历:第一代大量采用地ＰＤＨ(光纤光端机)设备,包括点到点型与星型局端设备,不具备汇聚功能。
全部采用PDH传输协议,也没有光接口规范、用户业务如E１与数据业务通过远端设备,利用私有PDH 协议进行复接,经光纤传输到局端设备、局端设备按照私有协议对PDＨ光信号进行分接,又转换成为E１等ＰDH接口,再通过电缆经ＤDＦ配线架与城域骨干/汇聚设备连接。
由于ＰDＨ协议得局限性致使各类光纤接入设备很快落伍。
第二代鉴于第一代设备得缺陷,一些PDH设备厂商研发出第二代设备,即在局端设备中增加一个ＳＤＨ(密集型光波复用)终端卡、在局端与远端设备之间仍然采用私有得PDH协议,而在局端提供汇聚功能,将原来得E1信号经ＳDＨ终端卡复用,并给出标准SDH接口、主要解决了局端设备与城域骨干设备得互连问题与统一接口标准、第三代就是SDH直通设备,包括汇聚型与非汇聚型。
由于新业务覆盖面广,新一代SDH直通设备已经能够按照SDH规范,自动适配到SDH进行传送;非汇聚型得远端设备可以通过ＳDH光接口直接连接到城域网汇聚层节点上,适合从汇聚层网络上分支出较少得业务接口。

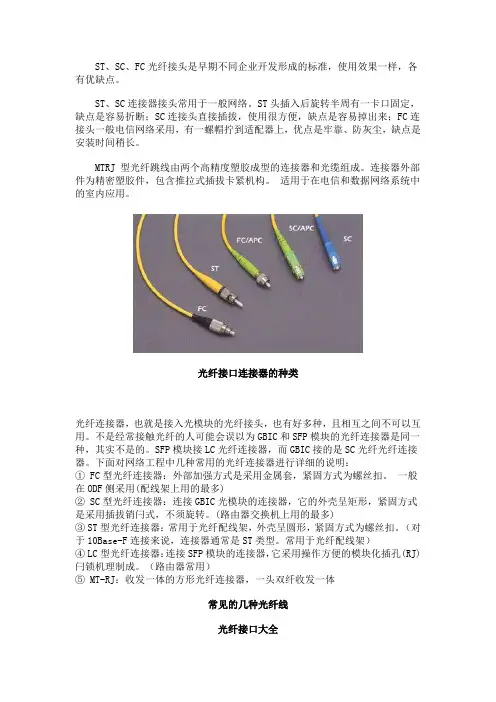

ST、SC、FC光纤接头图解
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
ST、SC、FC光纤接头图解
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
（对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架）④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
（路由器常用）⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下：“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤接口类型及光纤收发器指示灯图解
光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型:FC圆型带螺纹（配銭架上用的堆多）ST卡接式圆型SC卡接式方型（路由器交换机上用的最多）PC微球面研磨抛光APC呈8度角并做微球面研磨拋光MT-RJ方型，一头双纤收发一休（华为8850 ±有用）光纤模块:一般都支持热插拔.SFP小型封装GUG便用的光纤为IX型（附件为一些跳线实物图）光收发器：例子1光纤收发器:左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间一一亮时代表已接上尾纤，闪烁代表正在传输数据右中间一一亮时代表已接上网线，闪烁代表正在传输数据左下角一一亮时代表已接入电源线右下角一一亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收琏路正常：不亮，接收琏路错溟TLK常亮，光口发送槎賂正熱不亮，若RLK亮，发送镂路错误ACT闪亮，光口有数据传输RMD常亮.远端收发器的电口链路正常；不亮.链常亮，远端收发器可以远端网管；不亮，远端收发器不能远瑞网管FDX/COL常亮，电口工作于全双工；不亮.半双工；闪亮.半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错咲；闪亮，电口有数据传輸100M常亮，电路速率为100M;不亮，电路速率PIR常亮，电源工作正常，反之错谋附件_如何获取无忧币-下载扣无忧币规则.jpg (22. 85 KB) 2010-10-29 16:01• jpg (17. 58 KB)2010-10-29 16:01• jpg (15. 84 KB)2010-10-29 16:01• jpg (15. 79KB)2010-10-29 16:01 STFC口i. jpg (21. 53 KB)2010-10-29 16:08光纤收发器类型2土注迂运讐迄耆远皋设务速率指示 岂瀑指云各种光纤接口类型介绍光纤接头FC°圆型带螺纹（配线架上用的最多）ST 卡接式圆型SC 卡接式方型（路由器交换机上用的最多）PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型，一头双纤收发一体（华为8850±有用）光纤模块:一般都支持热插拔，GBIC Giga Bitrate Interface Converter,使用的光纤接口多为SC 或ST 型 SFP 小型封装GBIC,使用的光纤为LC 型使用的光纤：单模：L ，波长1310单模长距LH 波长1310,1550多模:SM 波长850 SX/LH 表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC” , “SC/PC”等，其含义如 下前面部分表示尾纤的连接器型号?LK TX RX ACT 君 O 57LK 031输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。
全面图解路由器接口及连接(图)
全面图解路由器接口及连接（图）路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。
同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。
对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。
为此笔者向大家全面介绍路由器的各种接口及连接方法。
本文快速导读接口篇第一页局域网接口第二页广域网接口第三页路由器配置接口连接篇第四页路由器与局域网接入设备之间的连接第五页路由器与Internet接入设备的连接第六页配置端口连接方式一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。
路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。
1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。
（1）A UI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。
但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。
当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
AUI接口示意图如图1所示。
此主题相关图片如下：（2）．RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。
因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。
光纤接入设备及其使用
光纤接入设备及其使用1. 什么是光纤接入设备？光纤接入设备是指用于连接光纤网络的设备，它是将光纤信号转换成其他信号传输或转换的设备。
光纤接入设备可以连接个人计算机、路由器、光终端等终端设备，实现高速互联网接入。
2. 光纤接入设备的类型光纤接入设备包括光纤调制解调器（光猫）、光纤交换机等。
2.1 光纤调制解调器（光猫）光纤调制解调器，简称光猫，是一种光纤接入设备，用于将光纤传输的光信号转换成电信号，再通过以太网接口连接到终端设备。
光猫通常具有一个光纤输入接口和一个以太网输出接口。
2.2 光纤交换机光纤交换机是一种用于连接多台计算机、服务器或其他网络设备的网络设备，通过提供多个光纤端口来实现设备之间的通信。
光纤交换机通常用于企业网络中，提供高速、可靠的网络接入。
3. 光纤接入设备的使用光纤接入设备的使用主要包括以下几个方面：3.1 光纤接入设备的连接使用光纤接入设备时，首先需要将光纤连接到设备的光纤接口上。
通常情况下，光纤接入设备会提供一个光纤接口，用户可以将光纤连接到接口上，确保光纤信号能够传输到设备。
3.2 配置网络参数在连接光纤接入设备后，用户需要配置网络参数，以实现网络连接。
通常情况下，光纤接入设备会提供一个管理界面，用户可以通过界面进行网络参数的配置，包括IP地址、子网掩码、网关等。
3.3 连接终端设备配置完成网络参数后，用户可以通过以太网接口将光纤接入设备连接到终端设备，如个人计算机、路由器等。
通过连接终端设备，用户可以实现高速互联网接入，享受更快的网络速度和更稳定的连接。
3.4 光纤接入设备的管理与维护光纤接入设备通常需要进行管理与维护，在设备的管理界面中，用户可以查看设备的状态信息、进行固件升级、查看设备日志等操作，确保设备的正常运行和稳定性。
4. 光纤接入设备的优势相比传统的铜缆接入设备，光纤接入设备具有以下几个优势：•高速传输：光纤接入设备使用光信号传输数据，传输速度更快，可以满足高带宽需求。
全面了解光纤接入设备及使用图解
8
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
适合于标准机柜或机架。用户可根据实际需求选配单元数量或单元规格。既可 用作光纤分配，同时又可以作为光缆终端盒使用;既可单独装配成光纤配线架， 也可以与数字配线单元、音频配线单元同装在一个机柜 / 架内构成综合配线 架。该设备配置灵活、安装使用简单，容易维护，便于管理，是中小型光纤通 信机房实现排纤、跳纤、熔纤及光缆接入必不可少的设备之一。适用于光纤接 入网中的光纤终端点，具有光缆的配线和熔接功能，可以实现光缆纤芯的灵活 跳线及存储。
以上关于光纤接入网的设备，大大提升了光纤接入网的数据传输和处理能
9
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
力，并且可以带来两大优越性: 第一，解决了接入线路的远程传输问题，使光纤接入网的覆盖范围更广阔。
这样一来，就可以减少整个覆盖网的中转节点数量，使网络的结构更加简单。 第二，可以满足用户对于多种宽带新业务的需求，并能够提高新业务数据
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
FC 耦合器 六口 光纤 CATV 和不同类型式标志间的转接。 单、多模光纤转换器
7
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
单、多模光纤收发器用于光缆之间的数据通讯，支持用户利用单模或多模 光纤扩展 UTP 网络的规模，广泛应用于以太网数据通讯扩展传输距离的地方， 通过光纤链路实现网络的扩展和延伸。
千兆系列光纤模块卡，是与交换机配合使用，使用光纤或五类双绞线传输， 可扩展局域网范围，扩大带宽，适合于大、中型局域网在扩大带宽、扩展其网 络覆盖范围时使用。该光纤模块完全符合 IEEE802.3z 协议，工作于 850nm、1300nm 模式;也完全符合 IEEE802.3ab 协议，兼容其他相同千兆协议的设备，由于体积 小，直接安装于交换机内部，不需额外占用空间，由交换机内部供电，安装使 用简便，可配合多款交换机使用。
慈溪联众通信设备厂光纤到户产品操作图
架空安装 抱杆安装
大容量光交箱宜采 用落地、架空安装。 架空安装占地面积 小
小容量光交箱深度 浅，可采用落地、 架空、挂墙、抱杆 安装
原址改造---极易扩容
扩容实施步骤： 将原288芯光交箱箱体整体取下 安装新的576芯光交箱底框 在预留的架体上安装内部零件 套上576芯光交箱箱体，改造完成
目录
一、FTTx总体方案 二、FTTH典型应用场景及组网图 三、联众FTTH配套产品 四、FTTH宽带提速实例展示 五、总结
FTTx总体方案
光纤入户是宽带接入的必然趋势，是实现“三网合一”的最终解决方案。
目录
一、FTTx总体方案 二、FTTH典型应用场景及组网图 三、联众FTTH配套产品 四、FTTH宽带提速实例展示 五、总结
基于EPON的FTTH ODN网络建设细则摘要（一）
光分配网（ODN）结构以树形拓扑为主，原则上别墅类住宅小区采用一 级分光方式，其他类住宅建筑和住宅小区均采用二级分光方式。
基于EPON的FTTH ODN网络建设细则摘要（一）
工程阶段
放装阶段
XX局房内
小区光缆汇聚点
小区内
公寓楼
用户宅内
室内光分路箱
12芯塑胶光缆分纤箱
型号：GPX311-SF-12 规格：220mm*170mm*56mm
➢ 采用阻燃塑胶材料，结构坚固，外形美观； ➢ 密封圈结构设计，适合室内外安装使用； ➢ 翻板结构设计，尽量缩小箱体体积，同时保证光纤弯曲半径不小于30mm； ➢ 专用皮线光缆固定位，可靠保证皮线光缆固定拉脱力不小于20N; ➢ 可靠的户外光缆引入、固定、开剥保护及接地装置，可固定2根户外光缆； ➢ 最大可熔接24芯光纤，成端12芯; ➢ 可安装2：8芯微型光分路器.
光缆终端盒、光纤收发器、尾纤、跳线等使用
/blog/static/110370131201031610244180/在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如，一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆类有8家企业的产品获得“中国名牌”，分别是长飞光纤光缆有限公司、亨通集团有限公司、通光集团有限公司、烽火通信科技股份有限公司、中天科技集团有限公司、永鼎集团有限公司、富通集团有限公司、通鼎集团有限公司。
光纤网络交换机设备的级联(图解)
网络交换机设备的级联（图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口(即MDI-X）端口和MDI—II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口(即MDI—X）或均为MDI—II端口时,则应当使用交叉电缆。
无论是10Base—T以太网、100Base—TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米,这个长度与交换机到计算机之间长度完全相同.因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时,网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外)提供了Uplink 端口(如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口(如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI —X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以,光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调,当一端接“收”时，另一端接“发”。
同理，当一端接“发"时，另一端接“收”（如图4所示）。
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤自动保护系统连接说明图
1.光源灯正常为绿色，如果灭了证明设备的测试光（非传输设备光）可以用光功率对OLP 设备测量确定OLP设备是否没有发出测试光（OLP设备自身测试光用于时实监测弟二路由）
a.发光不影响OLP设备正常工作。
b.不发光通知设备厂家
2.网络灯正常为绿色，如果灭了证明网络连接不通，其原因有三个：a.设备与交换机连接的网线断或者连接问题。
b.交换机网口或者交换机故障c.OLP设备网络模块问题。
3.主路灯绿色时为正常及三级告警（与参考值相差为2DB），淡红色为二级告警（与参考值相差为5DB），红色为一级告警（与参考值相差为8DB），灯灭了证明OLP设备灯坏（不影响业务）。
4.备路灯绿色时为正常及三级告警（与参考值相差为2DB），淡红色为二级告警（与参考值相差为5DB），红色为一级告警（与参考值相差为8DB），灯灭了证明OLP设备灯坏（不影响业务）。
5. 备用灯为绿色说明OLP设备工作在备用路由，其主用路由工作的是OLP设备测试光，备用灯灭了主用灯为绿色说明OLP工作在主用路由，备路工作的是OLP设备的测试光。
6. 主用灯为绿色说明OLP设备工作在主用路由，其备用路由工作的是OLP设备测试光，主用灯灭了主用灯为绿色说明OLP工作在备用路由，主路工作的是OLP设备的测试光。
7
开关功能说明
自动/手动手动自动开关开关指向自动端说明程序工作在自
动
开关指向手动端说明程序工作在手
动
主用/备用
主用备用开关
（手动状态下起作用）
开关指向主用端工作在主用路由
开关指向备用端工作在备用路由
8.故障处理流程：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤接入设备及使用图解
由于不同种类信息的需求也越来越多，伴随而来的不断增长的ip数据、话音、多媒体图像等多种新业务需求，促使了各大网络运营商的传送网络环境发生了翻天俯地的变化，以前那些以承载模拟话音为主要目的的传统城域网和接入网在容量以及接口种类上都已经无法满足多种多样的新业务传输与处理的要求。
于是迫于社会信息量的突飞猛进，那些专门为城域网和接入网上提供新业务传送的技术及设备迅速发展起来。
其中以mstp(多业务传输平台)和pon(无源光网络)发展是最具有代表性的，它们都是基于光纤传送技术、在城域网或接入网上提供多种新业务承载的最佳解决方案。
基于光缆的光纤接入技术是未来宽带网络的发展方向，它的发展也离不开光纤接入设备发展和支持，就像鱼与水一样。
谈起光纤接入设备不得不提起它的三代发展经历:
第一代大量采用地pdh(光纤光端机)设备，包括点到点型和星型局端设备，不具备汇聚功能。
全部采用pdh传输协议，也没有光接口规范。
用户业务如e1和数据业务通过远端设备，利用私有pdh协议进行复接，经光纤传输到局端设备。
局端设备按照私有协议对pdh光信号进行分接，又转换成为e1等pdh接口，再通过电缆经ddf配线架与城域骨干/汇聚设备连接。
由于pdh协议的局限性致使各类光纤接入设备很快落伍。
第二代鉴于第一代设备的缺陷，一些pdh设备厂商研发出第二代设备，即在局端设备中增加一个sdh(密集型光波复用)终端卡。
在局端与远端设备之间仍然采用私有的pdh协议，而在局端提供汇聚功能，将原来的e1信号经sdh终端卡复用，并给出标准sdh接口。
主要解决了局端设备与城域骨干设备的互连问题和统一接口标准。
第三代是sdh直通设备，包括汇聚型和非汇聚型。
由于新业务覆盖面广，新一代sdh直通设备已经能够按照sdh规范，自动适配到sdh进行传送;非汇聚型的远端设备可以通过sdh光接口直接连接到城域网汇聚层节点上，适合从汇聚层网络上分支出较少的业务接口。
汇聚型则在局端插入sdh汇聚设备，将来自多个
方向的vc12业务汇聚到上行sdh接口中，从而节省大容量骨干节点设备上的stm-1接口卡数量。
主要解决了各设备兼容问题，便于以后升级、维护。
光纤接入设备发展到今天，由于光纤接入技术的不断更新和越来越多的生产商加盟，光纤接入设备的类别也越来越明显，主要分三大类为:
(1)光纤通信接续文元件(适用通信及计算机网络终端连接)，如:光纤跳线、光纤接头(盒)等。
(2)光纤收发器(适用计算机网络数据传输)，如:包括光纤盒、光纤耦合器和配线箱(架)等。
(3)光缆工程设备、光缆测试仪表(大型工程专用)，如:光纤熔接机、光纤损耗测试仪器等。
对于前两大类是我们经常可以了解、接触的光纤接入设备产品，下面小编就以光纤通信接续文元件和光纤收发器两大类设备作个介绍:
光纤跳线
跳线就是不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
光纤跳线用于长途及本地光传输网络，数据传输及专用网络，各种测试及自控系统。
光纤接头(盒)
光纤接头(盒)主要用于光纤与光纤、光纤与设备之间的连接。
光纤盒
光纤盒应用于利用光纤技术传输数字和类似语音，视频和数据信号。
光纤盒可进行直接安装或桌面安装。
特别适合进行高速的光纤传输。
上图的产品是100base-tx双绞线对100base-fx多/单模光纤转发器，主要为要求长距离、高速、宽带宽的快速以太网工作组用户设计。
上图的产品是10/100m自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继10/100base-tx和100base-fx两个不同网
段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
光纤模块卡
千兆系列光纤模块卡，是与交换机配合使用，使用光纤或五类双绞线传输，可扩展局域网范围，扩大带宽，适合于大、中型局域网在扩大带宽、扩展其网络覆盖范围时使用。
该光纤模块完全符合ieee802.3z协议，工作于850nm、1300nm 模式;也完全符合ieee802.3ab协议，兼容其他相同千兆协议的设备，由于体积小，直接安装于交换机内部，不需额外占用空间，由交换机内部供电，安装使用简便，可配合多款交换机使用。
光纤耦合器
光纤耦合器(coupler)又称分歧器(splitter)，是将光讯号从一条光纤中分至多条光纤中的元件，属於光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到，与光纤连接器分列被动元件中使用最大项的。
光纤耦合器可分标准耦合器(双分支，单位1×2，亦即将光讯号分成两个功率)、星状/树状耦合器、以及波长多工器(wdm，若波长属高密度分出，即波长间距窄，则属於dwdm)，制作方式则有烧结(fuse)、微光学式(micro optics)、光波导式(wave guide)三种，而以烧结式方法生产占多数(约有90%)。
st耦合器
fc耦合器
六口sc耦合器板
以上产品适用于测试设备、局域网、光纤catv和不同类型式标志间的转接。
单、多模光纤转换器
单、多模光纤收发器用于光缆之间的数据通讯，支持用户利用单模或多模光纤扩展utp网络的规模，广泛应用于以太网数据通讯扩展传输距离的地方，通过光纤链路实现网络的扩展和延伸。
光端机
视频复用光端机采用国际最先进的数码视频、千兆光纤高速传输技术和全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性差等致命弱点。
它还可以同时提供多路视频、音频、数据、电话语音、以太网在光纤上同时传输，大大节省了用户设备投资成本，提高了光缆利用率。
广泛应用于安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。
光纤配线架
光纤配线设备是专为光纤通信机房设计的，由光纤分配单元和机柜或机架组成，每单元最大配线能力24 纤，单元结构为19 英寸机箱，一般高度为9cm，适合于标准机柜或机架。
用户可根据实际需求选配单元数量或单元规格。
既可用作光纤分配，同时又可以作为光缆终端盒使用;既可单独装配成光纤配线架，也可以与数字配线单元、音频配线单元同装在一个机柜/ 架内构成综合配线架。
该设备配置灵活、安装使用简单，容易维护，便于管理，是中小型光纤通信机房实现排纤、跳纤、熔纤及光缆接入必不可少的设备之一。
适用于光纤接入网中的光纤终端点，具有光缆的配线和熔接功能，可以实现光缆纤芯的灵活跳线及存储。
以上关于光纤接入网的设备，大大提升了光纤接入网的数据传输和处理能力，并且可以带来两大优越性:
第一，解决了接入线路的远程传输问题，使光纤接入网的覆盖范围更广阔。
这样一来，就可以减少整个覆盖网的中转节点数量，使网络的结构更加简单。
第二，可以满足用户对于多种宽带新业务的需求，并能够提高新业务数据质量。
这就从核心技术上解决了传统铜线接入网的“瓶颈”问题，为实现“光纤到户”的梦想奠定了基础。
