电流表电压表专题练习

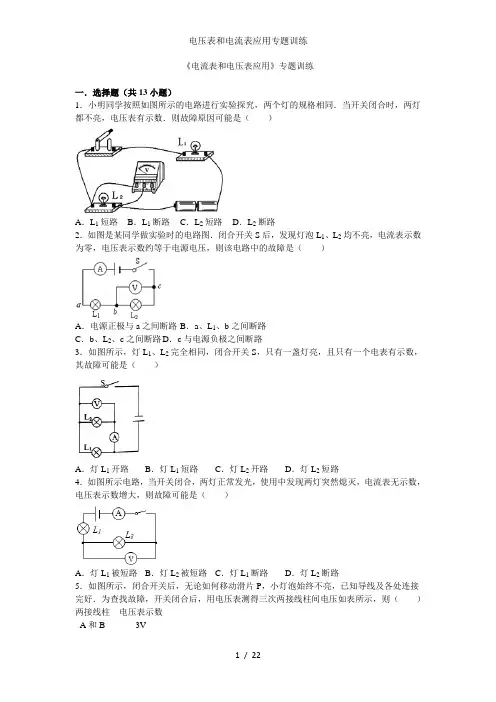

电压表和电流表应用专题训练
《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。
中考物理利用电压表电流表判断电路故障专项练习
利用电压表、电流表判断电路故障一、单选题(本大题共25小题，共50.0分)1. （）如图所示的电路中，电源电压是6v，当电路中发生哪种障碍时，电压表的示数是6v。
A. L1短路 C. 开关短路 D. L2开路B. L1开路2. 如图所示，两盏相同的电灯在闭合开关后都能发光。
过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是：（）B. 电灯L2灯丝断了, D. 电灯L2短路A. 电灯L1灯丝断了；C. 电灯L1短路；3. 如图，电源电压为6V，开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是( )A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路4. 如图所示电路中，当开关S闭合后，发现电压表V1和V2的示数相同，则电路中发生的故障可能是A. 灯L1的灯丝断了B. 灯L2的灯丝断了C. 开关S处接触不良D. 灯L1短路5. 如图所示，电源电压3V（保持不变）。
当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为３V，由此可以判断（）A. 灯L1被短路B. 灯L1断路 D. 灯L2被短路C. 灯L2断路6. 在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。
移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则故障是( )A. 变阻器R1短路B. 电阻R2短路C. 变阻器R1断路D. 电阻R2断路7. 如图所示，电源电压为6V ，开关闭合后，电灯、L2均不发光，用电压表逐段测量结果Uab=0,Uad=6V,Ubc=0,Ucd=6V,发生断路1的部分是（）A. 灯L1断路B. 灯L2断路C. 灯L2短路D. 开关S断路8. 如图，某同学在做电学实验时，误将电流表和电压表的位置接反了，则可能出现的现象是（）A. 两表会被烧坏B. 两表不会被烧坏C. 电流表不会被烧坏，电压表会D. 电压表不会被烧坏，电流表会9. 某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。
电压表和电流表专题练习
电压表和电流表专题1如图１所示，用小量程电流表与一电阻R并联改装为电流表在检测新制成的电流表时，发现它的示数总比准确值小一些或稍大一些，那么应分别采取下列哪种措施来加以修正。
A．如果示数稍小，可在R上串联一个比R小得多的电阻B．如果示数稍小，可在R上并联一个比R大得多的电阻C．如果示数稍大，可在R上串联一个比R小得多的电阻D．如果示数稍大，可在R上并联一个比R大得多的电阻2图２电路中，电源内阻不计，电动势E=5V，三只电压表内阻相同，已知V1表的读数为3V，V2表的读数为2V，则V3表的读数为_________V。
3做“把电流表改装为电压表”实验时，电路图如图３所示，现有滑动变阻器和电阻器各两个，规格如下：（1）滑动变阻器A“1700Ω0.5A”（2）滑动变阻器B“10Ω2A”（3）电阻箱C“0-9999Ω”（4）电阻箱D“0-999Ω”实验时电路图中R应选_______，R/应选__________。
4 有一个灵敏电流计G，内阻Ｒg =10Ω，满偏电流Ｉg=3mA．把它改装成量程为3V的电压表，要串联一个多大的电阻？5 有一个灵敏电流计G，内阻=25Ω，满偏电流=3mA．把它改装成量程为0.6A的电流表，要并联一个多大的电阻？巩固练习1A．在RB．在R以上说法中正确的有（ ）A ．①②B ．②③C ．③④D ．②④４某电路中接有两个电流表和两个相同的电压表，如图所示，已知电流表Ａ１的示数为100mA ，电流表Ａ２的示数为99mA ，电压表Ｖ１的示数为10Ｖ，则电压表Ｖ２的示数为 （ ）Ａ 0.01V Ｂ 0.1V Ｃ 1.0V Ｄ 10V91大电流;②最大电阻为103Ω,最大电流为0.2A的变阻器R2；③电源E（电动势5V、内阻不计）④开关S和供连接的导线若干条。
（1）选用这些器材设计一个易于操作的测量电路，要求画出线路图并标出所用器材的代号；（2）列出测量步骤，并写出计算电压表内阻的最后公式。
电流、电压练习题（整理）
电流、电压练习题1、小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A＝0.2A，则I B＝_______，I C＝_______，他实验的结论是_______________________。
2、如图，这是探究______电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。
请在图中标出三只电流表的正、负接线柱。
3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。
4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。
5、如图5—58所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为。
6、如图5—59所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流。
如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A。
7、有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联。
8、（5）图5—60中的电路中，如果通过灯L1和L2的电流分别为04A和08A。
则电流表A1和A2的示数分别是：（）A．0.8A，0.4A B．0.4A，0.8A C．1.2A，0.4A D．1.2A，0.8A 9、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mA B、10mA C、1000mA 、0.1A D10、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（）A、I1＝I2 B、I3＝I1＋I2 C、I1＝I2＋I3 D、I2＝I311、如图所示，电路中能正确测出通过灯L2的电流的是：( ) 12、如图所示，用电流表测干路中电流的电路图，正确的是：( ) 13、 如图，三个电流表A 1 、A 2、、A 3的示数分别为I 1、I 2、I 3，它们的大小关系是：( ) A 、 I 1＝I 2＝I 3 B 、I 1>I 2＝I 3C 、I 1>I 2>I 3D 、I 1> I3> I 2 2 B 、14、 如图，通过L 1的电流和通过L 2的电流之比是2∶1，则A 1表和A 2表的示数之比是：( ) A 、2∶3 B 、3∶1 C 、1∶2 D 、2∶1 15、如图5—62是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（ ） A ．开关S 同时控制灯泡L 1、L 2 B ．灯L 1、L 2是并联的是并联的C ．电流表测量灯L 1的电流 D．电流表测量灯L 2的电流 16、某家用电器正常工作时，测得通过用电器饿电流是1A ，则此用电器可能是下列电器中的（）此用电器可能是下列电器中的（）A ．家用空调 B ．日光灯 C ．家用电冰箱 D ．“美的”落地扇“美的”落地扇17、自然界中只存在两种电荷，分别是____电荷和_____电荷。

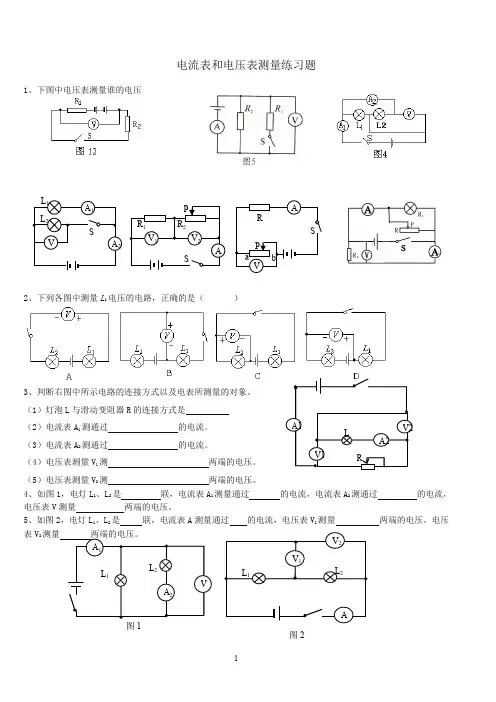

判断电压表和电流表测谁的电压
LV2 A1A2V1R电流表和电压表测量练习题1、下图中电压表测量谁的电压2、下列各图中测量L 1电压的电路，正确的是（）3、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测 两端的电压。
（5）电压表测量V 2测 两端的电压。
4、如图1，电灯L 1、L 2是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电压表V 测量 两端的电压。
5、如图2，电灯L 1、L 2是 联，电流表A 测量通过 的电流，电压表V 1测量两端的电压。
电压表V 2测量 两端的电压。
A 1V A 2 L 1 L 2SV 1 V 2R 1R 2P S AVa bP SAR图1 VA 2A 1 L 1 L 2图2L 2 V 2V 1AL 16、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（3）如图3，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
（4）、如图4，电灯L 1、L 2、L 3是 联，电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
（5）、如图5，电灯L 2、L 3是 联，然后再与L 1 联。
电流表A 1测量通过 的电流，电流表A 2测通过 的电流，电流表A 3测通过 的电流。
电压表V 1测量 两端的电压，电压表V 2测量 两端的电压。
图5（6）如图6，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两端的电压。
（7）如图7，电灯L 1、L 2是 联，电流表A 测通过 的电流。
用电流表和电压表测量的电路图练习
用电流表和电压表测量的电路图练习一、电路识别1、如图1所示的电路中，电源是两节干电池，当开关S断时，电流表A的示数为，电压表V1的示数为，电压表V2的示数为。
当开关S闭合后，V1的示数为，V2的示数为。
图1 图22、如图2所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两头的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两头电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两头的电压。
3、如图3电路，当开关S断开时，电压表V1测量__________两头的电压，电压表V2测量__________两头的电压，当开关S闭合时，电压表V1测量__________两头的电压，电压表V2测量__________两头的电压。
图3 图44、如图4所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2能够正常发光。
若是a是电流表；则电路是____联，b是____表；c是____表。
若是a是电压表；则电路是_____联，b是_ 表；c是____表。
5、如图5所示，电灯L1、L2、L3的连接方式是_______，电流表A1是测量的电流，电流表A2的测量_______的电流。
若是把电流表换成电压表V1、V2，电灯L1、L2、L3的连接方式是______，电压表V1是测量_______两头的电压，电压表V2的测量______两头的电压。
图5 图66、如图6所示电路，L1、L2均发光，下列各组数据别离表示某时刻电压表V1、V2和V3的示数，其中合理的有（）、10V、5V 、5V、15V; 、15V、15V 、0V、15V7、如图7电路是_____联，闭合开关后电压表测量_______两头的电压。
此时电流表指针恰好指在刻度盘中央，则通过小灯L2的电流是____A。
图7 图88、如图8，电压表V1是测量_______两头的电压，电压表V 2的测量______两头的电压。
填电流表、电压表 练习题
填电压表、电流表 专题1．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、S 2都闭合时，下列说法正确的是：DA 、a 、b 、c 都是电流表；B 、a 、b 、c 都是电压表；C 、a 、b 是电压表，而c 是电流表；D 、b 、c 是电流表，而a 是电压表。
2. 在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：CA ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表3．如图7所示电路，两只小灯泡L 1和L 2均正常发光，则下面几种说法中正确的是： AA ．甲是电流表，乙是电压表；B ．甲是电压表，乙是电流表；C ．甲、乙都是电流表；D ．甲、乙都是电压表。
4．在图8电路中，圆 圈a 、b 、c 表示电表，则（ C ）A ．a 是电压表B ．b 是电压表C ．c 是电压表D ．c 也可能是电流表图 2 图4 图8图 55．如图12所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（ C ）A ．灯L 1、L 2、L 3是串联在电路中的B ．灯L 1、L 2、L 3不是并联在电路中的C ．甲、乙、丙是三只电流表D ．乙表测的是灯L 2、L 3两端的电压之和6．在图9所示电路中，有一个是电流表，另三个是灯泡均能发光，则（ D ）A ．a 、b 、d 为灯泡，c 为电流表B ．a 、b 、c 为灯泡，d 为电流表C ．b 、c 、d 为灯泡，a 为电流表D ．a 、c 、d 为灯泡，b 为电流表7. 如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
8．请在图6 所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）。
图12 图9。
电流表电压表示数变化专项练习
电流表电压表示数变化专项练习班级__________姓名_________1．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变2．在图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将____ ，电压表V与电压表V1示数的差值将____ 。
（均选填“变大”、“变小”或“不变”）3．如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小4．如图所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是( )A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动5.在右图所示电路中，电源电压保持不变。
闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )A.电压表的示数不变，电流表的示数变大B.电压表的示数变大，电流表的示数变大C.电流表的示数与电流表的示数同时变大D.电流表的示数与电流表的示数同时变小6.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是( )A.电压表和电流表示数都变小B.电压表和电流表示数的比值变大C.电压表示数变大，灯变暗D.电流表示数变大，灯变亮7、如图所示的电路中，电源电压恒定不变，当电键K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗8．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
电流表电压表练习题状元堂物理好题目
一．选择题（共13小题）1．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路．若开关闭合，其后果是（）A．电压表不会烧坏，电流表可能烧坏B．两表不会被烧坏C．电压表不会被烧坏，但无示数D．两表会被烧坏2．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A．R短路，电压表示数变小B．R断路，电流表示数变大C．L短路，电压表示数变大D．L断路，电压表示数变大3．关于电流表和电压表的使用方法，下列说法中正确的是（）A．测量电压时，电压表必须与被测电路串联B．测量电流时，电流表必须与被测电路串联C．不管是电流表还是电压表，连接时必须使电流从“+”接线柱流出，从“-”接线柱流进D．电压表的量程改变后，每小格表示的值仍保持不变4．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的5．如图所示的电路，合上开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数6．图是测定小灯泡电功率（小灯泡的电流和电压）的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电阻值过大C．灯泡断路D．灯丝电阻值过大7．如下图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A．B．C．D．8．如下图所示的各电路图中，电压表能测L1灯两端电压的是（）A B C D9．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）A．B．C．D．10．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数11．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（）A．a、b之间，a与电压表“+”接线柱连接B．a、b之间，b与电压表“+”接线柱连接C．c、d之间，c与电压表“+”接线柱连接D．c、d之间，d与电压表“+”接线柱连接12．如图所示，电阻R1与R2并联，现用电流表分别测量通过电阻R1与R2的电流并用电压表测电阻R1两端的电压，图中（）A．只有③是电流表B．①、③是电压表，②是电流表C．①、②是电流表，③是电压表D．①、③是电流表，②是电压表13．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上二．填空题（共7小题）14．如图所示的电路中，L1和L2是两只标有“6V 3W”字样的小灯泡，电源电压6V．闭合开关两灯正常工作．则a是表，b 表，a表的示数是．15．使用电流表时应将它在被测电路中，所测电流不得超过它的．必须使电流从它的接线柱流进，接线柱流出．（选填“+”或“-”）．16．电流的符号是，单位是；测量电流的仪表是，它的使用规则是：①要联在电路中；②使电流从接线柱入，从接线柱出；③被测电流不要超过电表的；在不知被测电流的大小时，应采用的方法选择量程．④绝对不允许不经过用电器而把电流表连到．实验室中常用的电流表有两个量程：①、②．17．如图所示，电源电压一定，电键S1闭合、S2断开，电压表测量电阻（选填“R1”或“R2”）两端的电压．如果不更换实验器材，要使电压表和电流表的示数均增大，可行的方法为：．18．小灯泡两端的电压大小可以用测量，使用时，必须将其在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的．由三节干电池串联起来作电源，则应选用（选填“0～3V”或“0～15V”）的量程来测电池组的电压．19．如图所示，电压表V1的读数为3V，V2的读数为4V，若电源电压为6V，则灯L1两端的电压为，灯L2两端的电压为，灯L3两端的电压为．20．如图所示，V1测量两端的电压；V2测量两端的电压；V3测量两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是．例题一在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。
电压表电流表练习题
电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。
b) 仔细观察电流表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算通过电路的电流值。
d) 关闭电路，断开电流表的连接。
2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。
b) 仔细观察电压表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算待测电路的电压值。
d) 关闭电路，断开电压表的连接。
3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。
b) 打开电路，记录并计算通过串联电路的电流值。
c) 关闭电路，断开电流表的连接。
4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。
b) 打开电路，记录并计算并联电路的电压值。
c) 关闭电路，断开电压表的连接。
5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。
b) 设置测量仪器为交流模式，并选择适当的量程档位。
c) 打开电路，记录并计算交流电路的电流和电压值。
d) 关闭电路，断开测量仪器的连接。
6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。
b) 根据欧姆定律，运用公式 V = I * R 计算电压值。
c) 根据欧姆定律，运用公式 I = V / R 计算电流值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。
b) 观察电阻表的量程，并选择适当的档位。
c) 读取并记录待测电阻的数值。
d) 关闭电路，断开电阻表的连接。
8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。
b) 根据串联电阻的计算公式，计算总电阻值。
c) 根据并联电阻的计算公式，计算总电阻值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
(word完整版)九年级物理电流表和电压表测量练习题
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
电流表和电压表的专项练习题
电流表和电压表的专项练习题电表练能力提升（B级）一、填空题1.甲、乙两灯的电流之比为40，由此可知，甲、乙两灯是串联的。
2.5min通过电风扇的电荷是900C。
3.电流表A1的示数为0.6A，A2的示数为0.6A。
4.干路中的电流强度是2.12安。
5.表针向反方向偏转是因为接反了电流表的极性；表针偏转角度很大是因为电流过大，应该调整档位；指针偏转角度很小，应该调整灵敏度。
6.碳棒B的表面析出一层红色的铜，这是电流的化学效应，图中C是电源的正极，导线AD上的电流方向由A到D。
二、选择题7.D。
通过乙导线的电量大。
8.C。
I2=2I1.9.A。
I1=I2+I3.1.某学生误将电流表的接线接错导致测量出现问题。
本应选择量程为0.6A的电流表，但误将“-”和“3”两接线柱接入电路。
这种错误会导致电流表指针摆动角度变小。
2.当电灯L1和L2串联后接入电路并用电流表测量电路中的电流时，如果发现电流表的示数为零，可能的问题是电灯L1或L2被短路，或者电流表正负接线柱接反了。
3.在图8所示的电路中，如果要测量小灯泡的电流，应将电流表的A、B线头分别接到“3”和“-”接线柱上。
4.在图9所示的电路中，有一个是电流表，另外三个是灯泡。
正确的配对是a、b、d为灯泡，c为电流表。
5.在使用电流表时，如果误将“十”和“0.6”两个接线柱接入电路，将导致指针摆动的角度变大，电流表可能被损坏。
6.在正常工作时，家用电熨斗通过的电流最大。
拓展延伸：1.在用电流表测电流的实验中，连接电路中的开关应处于闭合状态。
2.当指针反偏时，可能是由于电流的方向与电流表的标定方向相反。
3.在研究并联电路电流关系的电路中，如果测得A、B、C三处的电流分别是IAIBICA表接在B处，指针在E处，接A处，指针在F处，则I AIBICIAIB。
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
填电流表、电压表练习题
填电流表、电压表练习题填电流表、电压表练习题一、填空题1.在一个完整的电路中，电阻、电源、导线、开关和____是必不可少的。
2.电流表必须和被测的用电器____，而电压表则必须和被测的用电器____。
3.在实验室里，电流表有两个量程，分别是____和____。
4.电压表也有两个量程，分别是____和____。
5.在电路中，电源、用电器和中间元件（如开关、导线等）的合理联接顺序是____。
6.电路的基本连接方式有串联和____两种。
7.在串联电路中，如果一个用电器不工作，那么另一个用电器也不能工作，这可以用____来说明。
8.在并联电路中，干路开关可以控制____用电器，而支路开关只能控制____用电器。
9.在电路中，电流从电源的____极流出，经过用电器后回到电源的____极。
10.在电路中，电源是把____能转化为____能的装置。
二、选择题1.在串联电路中（）A.各处电流相等；B.各处的电压相等；C.电阻一定相等；D.以上说法均正确。
2.在并联电路中（）A.各支路两端的电压相等；B.总电流等于各支路电流之和；C.电阻一定相等；D.以上说法均正确。
3.下列说法正确的是（）A.电灯的开关可以接在火线上或零线上；B.在火线与零线之间接一个保险丝；C.电饭锅、洗衣机等家用电器都使用三孔插座；D.插座不接入电路时，零线与火线间的电压为零。
4.下列四种电器中，工作电压为5伏的是（）A.手电筒；B.电视机；C.电冰箱；D.洗衣机。
5.一只滑动变阻器上铭牌上标有“100欧2A”的字样，100欧表示（）A.滑动变阻器最大阻值是100欧；B.滑动变阻器能够使用的最大电阻是100欧；C.滑动变阻器能够连接到的最大电阻是100欧；D.滑动变阻器两端的最大电压是100欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两表专题当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析： （1）明确电路的连接方式。
可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。
（2）明确各电表的测量对象。
（3）分析电路中的总电阻变化情况。
（4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。
再综合运用串并联电路特点判断电流表和电压表示数的变化情况。
如图，电源电压不变，闭合开关时，滑片向a 端移动时，会出现的现象是（ ） A ．电流表的示数变大，灯泡变亮 B ．电流表的示数变小，灯泡变暗 C ．电流表的示数变小，灯泡变亮 D ．电流表的示数变大，灯泡变暗如图所示的电路中，闭合开关S 后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是（ ） A. L1的灯丝断了 B. L2的灯丝断了 C. L1和L2的灯丝都断了 D. 电流表坏了如图所示电路，当滑动变阻器的滑片自b 向a 滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（ ）A. 表1是电流表，示数变大；表2是电压表，示数变大，灯泡变亮B. 表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗C. 表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮D. 表1是电流表，示数变大；表2是电压表，示数变小，灯泡变亮如图所示的电路，滑动变阻器的滑片P 向右移动的过程中，电流表和电压表的变化情况是（ ） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片P 由图中位置向a 端移动，电表、A 的示数变化情况是（ ）A.减小，减小，A 增大。
B.增大，减小，A 增大。
C.增大，减小，A 减小。
D.减小，增大，A 减小。
如图所示的电路中，当P 向右移动时（ ） A. 电流表示数不变，电压表示数不变。
B. 电流表示数不变，电压表示数变大。
C. 电流表示数变小，电压表示数变大。
D. 电流表示数变小，电压表示数不变如图所示的电路中，闭合电键S ，当滑动变阻器的 滑片P 向左移动时，（ ） A. V 表示数不变，A1表示数变大。
B. V 表示数变小，A1表示数变小。
C. V 表示数不变，A2表示数变大。
D. V 表示数变大，A2表示数变小。
如图所示的电路中，电源电压不变，当开关S 闭合时，电压表、电流表示数变化情况为（ ） A. 电压表示数增大，电流表示数减小。
B. 电压表示数增大，电流表示数增大。
C. 电压表示数减小，电流表示数减小。
D. 电压表示数减小，电流表示数增大。
在如图所示的电路中，电源电压和灯泡电阻都保持不变， 当滑动变阻器R 的滑片P 由中点向右移动时，下列判断 中正确的是 （ ）A ．电流表和电压表的示数都增大B ．电流表和电压表的示数都减小C ．电流表和示数减小，电压表的示数增大D ．电流表和示数减小，电压表的示数不变如图所示，电源电压不变，当开关S 闭合，变阻器滑片P 向 下移动时 （ ）A ．电压表示数减小，电流表示数增大B ．电压表示数减小，电流表示数减小C ．电压表示数增大，电流表示数减小D ．电压表示数增大，电流表示数增大如图所示的电路中，电源电压不变，当滑动变阻器的滑片P 向上移动时，电流表的示数_____，电压表的示数_____（选填“变大”、“变小”或“不变”）．如图所示电路，滑动变阻器的滑片P 向左移动时，连入电路的电阻_______，电阻中的电流变_____（电源电压保持不变）如图所示电路中电源电压不变，当S 闭合，且滑片P 向左滑动时，各电表示数的变化情况是：（ ）A ．A1表读数不变、A2表读数变小、V 表读数变小B ．A1表读数变大、A2表读数变大、V 表读数不变C ．A1表读数变小、A2表读数变大、V表读数变大D ．A1表读数不变、A2表读数变大、V 表读数不变如图所示是一位同学已经连接好的电路。
闭合开关，并将滑动变阻器的滑片向A 端移动，则不会观察到的现象是（ ）A ．电流表的示数逐渐减小B ．电压表的示数逐渐减小C ．小灯泡越来越暗D ．电路消耗的总功率增大如图所示，电路中的甲、乙两只灯泡都在发光，闭合开关S ，把滑动变阻器的滑片P 向a 端滑动时（设电源电压不变，灯丝电阻保持不变），则（多选） A ．甲、乙两灯都变亮 B ．甲灯变亮，乙灯变暗 C ．电压表示数变大 D ．电流表示数变大SA 1 A 2VLR 1 R 2P在图中所示的电路中，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电压表、电流表示数的变化情况是A. 电流表和电压表的示数都变大B. 电流表和电压表的示数都变小C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小如图所示电路图中，电源电压不变。
开关S 闭合前，R 2两端电压为U 2，开关S 闭合后，R 2两端电压为U 2 ，比较可知，U 2 ______U 2 （填：“大于”、“小于”或“等于”）。
如图所示，电源电压不变，滑动变阻器的滑片P 从a 端 滑到b 端的过程中 DA ．电流表、电压表示数都减小B ．电流表、电压表示数都增大C ．电流表示数增大、电压表示数减小D ．电流表示数减小、电压表示数增大电路故障专题1．判断电路中电表的类型时，要抓住电流表和电压表在连入电路时的关键性区别：电流表串联；电压表并联。
2．用电流表或电压表判断电路的故障， （1）电流表示数过大，一般是短路所造成的（2）电流表无示数，可能是开路（断路）或所选的量程过大，指针不容易观察。
如果电压表的示数接近或等于电源的电压，说明电压表所连的此段电路断开。
记住：在故障题里，电压表哪里有示数，哪里就断开如图所示的电路中,当S 1、S 2都闭合时，则( ) A ．L1、L2 串联 B. L1、L2并联 C.灯L1被短路 D.灯L2短路如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ） A.断开Sl ，闭合S2、S3； B ．断开S3，闭合S1、S2 C.闭合Sl ，断开S2、S3；D ．闭合S2，断开S1、S3在图中所示的电路中,若要使L1和L2两灯组成并联电路, 开关的断开与闭合情况是( ) A.S1、S2断开,S3闭合 B.S1、S2闭合,S3断开 C.S1、S2、S3闭合 D.S1断开,S2、S3闭合如图所示，闭合开关s ，滑动变阻器的滑片P 向右移动时，电流表的示数将()A.变大B.变小C.不变D.无法确定在如图所示的电路中，电源电压恒定，电阻R1 =R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ） A.R1短路 B.R1开路 C.R2短路 D.R2开路如图所示电路，两盏相同的电灯在闭合开关后都能发光． 过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是( ) A ．电灯L1断路 B ．电灯L2断路 C ．电灯L1短路 D ．电灯L2短路如图所示电路，电源电压不变，闭合开关S 后，灯Ll 、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是 （ ）A ．灯L1短路B ．灯L1断路C ．灯L2短路D ．灯L2断路在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 （ ）A ．电流表坏了B ．灯泡L l 的灯丝断了C ．两个灯泡都断路D ．灯泡L 2的灯丝断了如图电路中，电源电压不变，闭合开关S ，电路正常工作一段时间后，发现电压表示数明显变大，则 （ ）A ．电阻R 可能开路B ．电阻及可能短路C ．灯L 可能开路D ．灯L 亮度可能不变如图所示，电源、导线和开关都接触良好．闭合开关S 后两灯均不亮， 此时测得a 、b 间的电压为U ，a 、c 间的电压也为U ，b 、c 间的电压 为零．由此可判断该电路的故障可能是________________．在“测量小灯泡的电阻”的实验中。
（1）小明同学在连接电路时，将最后一根导线接好就看见小灯泡发光，而且很亮，同时电压表的指针偏转角度较小，你认为他在连接电路时可能存在的错误或不妥：（1） （2） （3）经典例题：这是经典例题，在学电阻这条取经之路必定会遇上如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有( ) A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．ABBC U U >，AB BC I I = D ．AB BC U U =，AB BC I I <一段导体接在电源上，已经有一定电流通过导体，如果再拿 一段导体串进电路中，则原导体中的电流（ ）A. 变小B. 变大C. 不变D. 无法判断有甲、乙、丙三根用同种材料制成的导线，已知甲和乙一样粗，但甲比乙长；乙和丙一样长，但丙比乙细，则这三根导线电阻大小关系是（ ）A. R 甲>R 乙>R 丙B. R 甲>R 丙>R 乙C. R 丙>R 甲>R 乙D. 无法确定一条粗细均匀的电阻线，电阻为3Ω，要使其电阻变为48Ω，应该把它的长度均匀拉伸为原来的（ ）A. 2倍B. 4倍C. 6倍D. 8倍将甲、乙两段导体分别接在同一电源两端，发现通过甲导体的电流大于通过乙导体中的电流强度，则甲、乙电阻的大小比较有（ ）A. 甲导体电阻大于乙导体电阻B. 甲导体电阻小于乙导体电阻C. 甲导体电阻等于乙导体电阻D. 甲、乙两导体，电阻大小无法比较KEY ：BDBBDCCBADBA断路（1）没有断开电源连接电路（2）滑动变阻器滑片没有移到最大阻值处 （3）电压表的量程选得BAC如图所示，当变阻器的滑片P 向左移动时，变阻器连入电路中电阻值变大的是（）ABCDABCDABCDA B CD白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小某同学在探究“电流与电压、电阻的关系”时，根据收集到的数据推断出了如图所示的一个图像，下列结论与图像相符的是 ( )A.电阻—定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小欧姆定律专题由于老师会去找大量的欧姆定律题，所以这里只给出经典的题（欧姆定律需要多练，但是中考都是基础题） 经典例题1： 考点1：电路的连接例1：如下图中，灯LI 和L2是串联的是______，并联的是_______·考点2：导体和绝缘体例2：下列四组物质中，都属于绝缘材料是( ，) A ．水银、玻璃、油 B ．玻璃、石墨、纯净水 C ．塑料、橡胶、陶瓷 D ．干木柴、陶瓷、海水 考点3：作图题和电路设计 例3：根据实物图画出电路图。
