火力发电厂开关柜介绍
KYN28的性能描述
KYN28A-12金属铠装中置式开关柜技术性能、参数的描述一、总述1、本公司对设备应标的高压开关柜为KYN28A-12型户内金属铠装中置式开关柜（简称中置式开关柜）。
2、KYN28A-12中置式开关柜是原能源部和机械部联合推出的专利产品。
它是以ABB公司ZS1中置开关柜为蓝本，结合中国的国情进行改进而成的10KV级中压开关柜的最新产品。
3、KYN28A-12中置式开关柜为3～10KV、50HZ单母线及单母线分段系统的配电装置，用于发电厂、中小型发电机送电、电力系统二次变电站及工矿企业变电所的受电、送电、大型高压电动机的起动、控制、监测及保护等场合。
4、本描述给出了KYN28A-12中置式开关柜的主要标准、性能参数、结构特点、配套元件及材料等可考核的基本要素，可作为签订合同及验收产品的依据。
5、本描述覆盖了招标书的技术要求，未述及的以招标书的要求为准。
二、引用标准GB 1207 电压互感器GB 1208 电流互感器GB 11022 高压开关设备和控制设备标准的共用技术要求GB 3906 3～35kV交流金属封闭开关设备GB 50150 电气装置安装工程电气设备交接试验标准GB 311.1 高压输变电设备的绝缘配合GB 311.6 高电压试验技术GB 191 包装贮运标志GB 1985 交流高压隔离开关和接地开关GB 763 交流高压电器在长期工作时的发热GB 2706 交流高压电器动、热稳定试验方法GB 3309 高压开关设备常温下的机械试验GBJ 232 电气装置安装工程施工及验收规范IEC 56 高压交流断路器IEC 282 高压熔断器IEC 129 交流隔离开关的接地开关IEC 185 电流互感器IEC 186 电压互感器IEC 298 1～72.5kV的交流金属封闭开关设备和控制设备IEC 529 外壳保护等级的分类IEC 446 用颜色鉴别绝缘导线和裸导线IEC 73 指示灯和按钮颜色及控制开关装置IEC 427 关于高压交流断路器合成试验的报告IEC 518 高压开关设备和控制设备接地端尺寸标准化IEC 99 避雷器IEC 431 铜母排IEC 694 高压交流开关柜和控制柜的一般要求IEC 71 绝缘配合IEC 517 1～35kV高压交流开关柜和控制绝缘封IEC 632-1 高压电动机启动器IEC 144 交流高压接触器DL402 交流高压断路器订货技术条件DL403 10～35kV户内高压真空开关订货技术条件DL/T404 户内交流高压开关柜订货技术条件DL/T593 高压开关设备的共用订货技术条件DL/T539 户内交流高压开关柜和元器件凝露及污秽试验技术条件NDGJ8 火力发电厂、变电所二次接线设计技术规定SDGJ17 火力发电厂厂用电设计技术规定SD318 高压开关柜闭锁装置技术条件SDGJ14 导体和电器选择设计技术规定SDJS 高压配电装置设计技术规定SDJ9 电气测量仪表装置设计技术规程SDJ7 电力设备过电压保护设计技术规程SD334 高压带电显示装置技术条件三、使用环境条件1、周围空气温度，上限+40℃，下限-10℃，最大日温差：25K。
开关柜讲解
手车位置：断路器手车或其他元件手车在柜内有三个位置：断开/试验位置； 工作位置；中间位置（试验位置到工作位置之间的任意位置）。 进车操作：手车由柜外推进柜内时，应使用专用的转运车。进车时柜门开启应大 于90°。将装有断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位 孔，推动转运车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调 节螺母，使转运车的轨道与柜体轨道相连接。进车前确认断路器已分闸。进柜时 需先用人力将手车推到试验位置。 配通用型底盘车时，离开断开/试验位置前，此时右手可将进出车摇把插入 操作孔顺时针旋转，当断路器走完规定行程后，摇把转不动时，完成进车操作。 从工作位置抽出手车： 从工作位置抽出手车前，必须确认断路器已处于分闸状态。如果断路器未分 闸，抽出手车之前必须先将断路器分闸。配通用型底盘车时，离开工作位置前， 右手将进出车摇把插入操作孔，逆时针旋转手车至试验位置。摇把完成出车操作。 从柜内抽出手车： 由柜内抽出手车时，应使用专用的转运车。出车时柜门开启大于90度，将未 装断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位孔，推动转运 车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调节螺母，使转 运车轨道与柜体轨道相连接。出车前确认活门已完全关闭，拔下二次插头，用人
力将手车抽出柜外。
山西信誉水利水电安装检修有限公司
断路器的分、合闸： 一般情况下，不需要人直接进行断路器的合、分闸操作。手车面板 上设有手动按钮，供调试人员在调试断路器时使用。断路器手车面板上仅 设有手动分闸按钮（电保持没有），断路器的合闸需靠电动，供调试人员 在调试断路器时使用。 开关柜面板上设有供操作者在紧急情况下对断路器进行分闸操作的 紧急分闸装置。紧急情况下直接按动分闸按钮，就可使断路器分闸。分、 合 接地开关： 接地开关的操作轴端在柜体右前部。接地开关的操作应使用厂家提 供的专用操作手把。 进行接地开关合闸操作前首先确认手车已退到试验位置或移出柜外， 查看带电显示器的指示确认电缆不带电，确认柜体的后盖板没有打开，确 认接地开关处于分闸状态。将专用操作手把插入接地开关的操作轴轴端， 顺时针转动操作手把约90°，就可完成接地开关的合闸操作。接地开关合 闸后，挡板操作孔的弯板将被锁住不复归。 进行接地开关分闸操作前首先确认柜体的后盖板已经完全盖好，确 认接地开关处于合闸状态。将专用操作手把插入接地开关的操作轴轴端， 逆时针旋转操作手把约90°，就可完成接地开关的分闸操作。此时档操作 孔的弯板复归挡住操作孔。
教你一分钟了解—开关柜
教你一分钟了解—开关柜一、什么是开关柜开关柜是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。
一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
开关柜（switchgear）的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。
开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。
二、开关柜的结构及组成分类为保护人身和设备安全，将开关柜独立划分成几个隔室的不同方式隔室分类：母线室：包括水平母线室与垂直母线室功能单元室(开关隔室)电缆出线室：包括电缆室二次设备室2.1开关柜的主要组成柜体：开关柜的外壳骨架及内部的安装、支撑件母线：一种可与几条电路分别连接的低阻抗导体功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）2.2进线 (插接式母线槽或电缆）方式上进线；下进线；侧进线；后进线2.3出线方式(插接式母线或电缆)前出线（顶部或底部）可以进行靠墙安装后出线（顶部或底部）不可以进行靠墙安装2.4母线的分类：主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线配电母线（垂直母线）：框架单元内的一条母线，它连接在主母线上，并由它向出线单元供电2.5功能单元分类固定式：主电路的连接只能在开关柜断电的情况下进行接线和断开可移式（固定分隔式）：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接和移出位置抽出式：主电路带电的情况下亦可安全的从主电路上断开或接通，具有连接、试验、分离、移出位置2.6安装方式安装地点分类：室内安装；室外安装安装方式分类：靠墙安装；离墙安装固定方式分类：螺栓固定；电焊固定三、低压成套开关柜分类3.1 GCS柜：GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.3.2 GCK柜：（MCC）GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成.该装置适用于交流50(60)HZ,额定工作电压小于等于660V,额定电流4000A及以下的控配电系统,作为动力配电,电动机控制及照明等配电设备3.3 MNS柜：（MCC）MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,该产品符合国家标准GB7251,VDE660和ZBK36001-89《低压抽出式成套开关设备》,国际标准IEC439规定MNS型低压开关柜适应各种供电,配电的需要,能广泛用于发电厂,变电站,工矿企业,大楼宾馆,市政建设等各种低压配电系统3.4 GGD柜：（ESS）GGD型交流低压配电柜适用于变电站,发电厂,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力,照明及发配电设备的电能转换,分配与控制之用.3.5 PGL柜:PGL型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至2500A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。
火力发电厂开关柜介绍

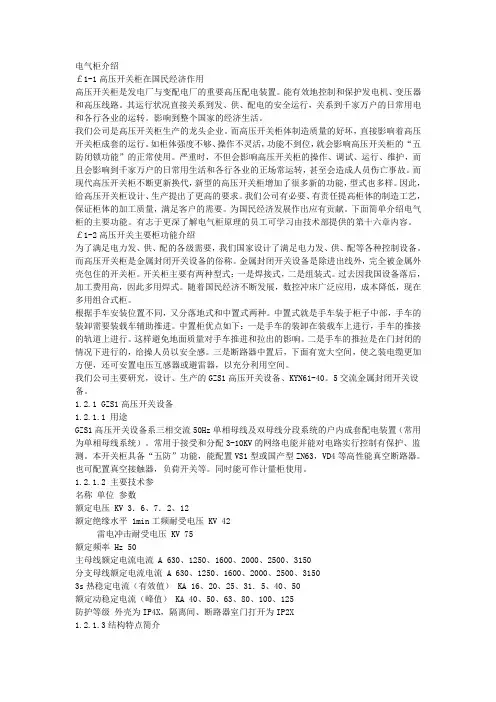

火力发电厂开关柜介绍一、6kV开关柜主厂房6kV高压开关柜采用厦门ABB公司生产的金属铠装中置式真空开关柜。
主厂房及辅助厂房动力中心变压器全部采用低损耗干式变压器。
400V PC开关柜采用上海GE公司的MLS-600系列产品。
ZS1开关柜是三相交流空气绝缘、不设刀闸、金属铠装、移开式、单（双）母线系统的户内配电装置，它具备完善的“五防”功能。
1）6kV开关柜结构说明：开关柜由固定的柜体和真空开关手车组成。
开关柜的外壳和隔板由覆铝锌钢板制成，具有很高的抗氧化、耐腐蚀功能，其刚度和机械强度高于普通低碳钢板。
三个高压室的顶部装有压力释放板，出现内部故障电弧时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。
开关柜整体上分为四个隔室：母线室、开关室、电缆室和低压室。
包括如下部件：主母线、分支母线、VD4开关手车、电压互感器、电流互感器、接地开关、手车操作丝杠、二次插头、活门、压力释放板及继电器、小空开。
2）开关柜防止误操作的机械联锁①接地开关及开关均在分闸位置时，手车才能从试验/隔离位置移至工作位置。
②接地开关在合闸位置时，手车不能从试验/隔离位置移至工作位置。
③只有开关在分闸位置时，手车才能从工作位置移至试验/隔离位置。
④只有手车处于试验/隔离位置或移开时，接地开关才能操作。
⑤只有手车已正确处于试验/隔离位置或工作位置时，开关才能进行合闸操作。
⑥手车在试验/隔离位置或工作位置而没有控制电压时开关不能合闸，仅能手动分闸。
⑦手车在工作位置，二次插头被锁定，不能被拔出。
⑧开关手车在向隔离位置摇出时活门自动关闭，向工作位置摇进时活门自动打开。
3）VD4开关本体结构开关本体呈圆柱状，垂直安装在做成托架状的开关操动机构外壳的后部。
开关本体的导电部分浇注在环氧树脂的极柱内。
开关在合闸位置时的主回路电流路径是：上连接端子→灭弧室→静触头→动触头→滚动触头→下连接端子。
真空灭弧室的开合是依靠绝缘拉杆与触头压力弹簧推动的。
