三极管的判断

三极管的判断
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
以上介绍的方法是比较简单的测试,要想进一步精确测试可以使用晶体管图示仪 ,它能十分清楚地显示出三极管的特性曲线及电流放大倍数等。 添加评论
②然后用一导线或通过开关,将晶闸管阳极与控制极短路一下(这相当于给控制极加上控制电压)晶闸管导通,表针读数为几-几十欧。
③再把导线断开,若读数不变,说明晶闸管良好。本法仅适用于小容量晶闸管,对于中容量和大容量晶闸管可在万用表R×1档上,再串联一两节能1.5V电池测试。
Байду номын сангаас
六单结晶体管管脚判别:
(4)好坏:
如果三极管两个PN结正向电阻与反向电阻都很大(开路)或都很小(短路)则说明三极管已经损坏。
NPN型:
将黑表笔接于一个待测的管脚,红表笔接另一个管脚,基极悬空,然后将黑表笔所接管脚与基极用手捏住(注意不能使其相碰,这时在黑表笔与基极间串入人体电阻),表针会有一个偏转角(α1)。接着,更换黑红表笔,重复上述过程。记录偏转角β变化,对于偏转角大者,则其黑表笔所接管脚便为集电极,红表笔所接管脚为发射极。
NPNP型: :
与NPN型三极管判断c、e极原理一样,不同的是行后两次都用手捏住,经表笔与基极,观察表针偏转情况。指针偏转角的大小一次红表笔所接管脚为集电极,黑表笔所接管脚为发射极。
五、 可控硅管脚、好坏、触发能力判别:
晶闸管有三个电极,即阳极、阴极和控制极。用万用表测量极间电阻的方法可以判断其好坏,触发能力及管脚。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e、b、c三个电极。测试方法如下 :

三极管的检测方法与经验

三极管的检测方法与经验

三极管的检测方法与经验三极管是一种常用的电子器件,被广泛应用于电子电路中。

为了确保三极管的正常工作,我们需要对其进行检测。

以下将介绍三极管的检测方法与经验:一、外观检测方法:1.观察引脚:三极管一般有三个引脚,分别是基极(B)、发射极(E)和集电极(C)。

我们需要检查这些引脚是否完好无损,无断裂、弯曲等现象。

2.观察外壳:观察三极管的外壳是否有明显的损坏或变形。

如果外壳被烧焦或者熔化,很可能是因为三极管工作时发生了过热。

3.检查标记:三极管的标记通常会在外壳上或者引脚上,我们需要核对标记与规格书上的对应关系。

二、直流参数检测方法:1. 测量极间电阻:使用万用表的电阻档,分别测量基极与发射极之间的电阻(Rbe)和基极与集电极之间的电阻(Rbc)。

通常来说,Rbe应当大于Rbc。

2.测量电流放大倍数:将三极管与电源、电阻连接成一个简单的放大电路。

通过变化输入电压并测量相关的电流,可以计算出三极管的电流放大倍数(β)。

一般来说,β的值应该在规格书提供的范围内。

3. 测量饱和电压:通过各引脚电压差,可以测量三极管的饱和电压(Vce(sat))。

根据规格书的要求进行判断。

4. 测量截止电流:将三极管与电源、电阻连接成一个简单的截止电路。

通过测量截止电流(Icutoff)来判断三极管的工作状态。

截止电流应当接近于零。

三、交流参数检测方法:1.测量输入电阻:在交流放大电路中,测量输入电阻可以用万用表的电阻档进行。

输入电阻的值应当在规格书提供的范围内。

2.测量输出电阻:在交流放大电路中,测量输出电阻可以通过变化输出电压并测量相关的电流,来计算输出电阻的值。

3.测量频率响应:通过输入不同频率的信号并测量输出信号的幅度,可以得到三极管的频率响应特性。

一般来说,三极管应当保持线性放大,即输出信号的幅度与输入信号的幅度成正比。

四、常见问题与经验:1.三极管引脚错误:在使用三极管时,经常会出现引脚接错的情况。

此时,应对三极管重新进行引脚标记,并按照正确的引脚连接。

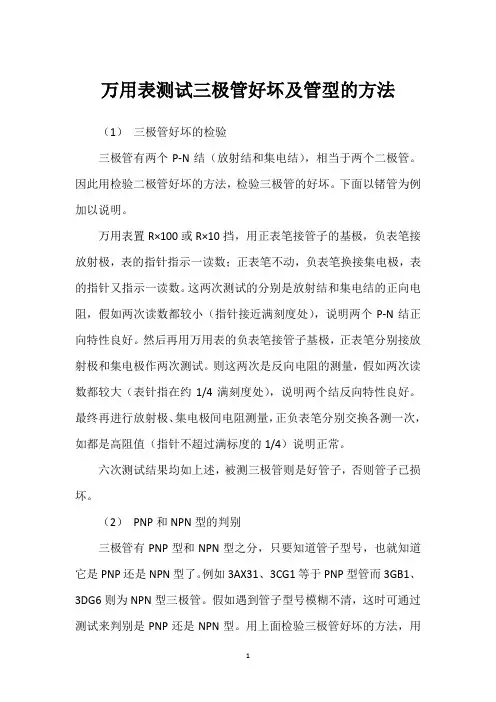

万用表测试三极管好坏及管型的方法

万用表测试三极管好坏及管型的方法

万用表测试三极管好坏及管型的方法(1)三极管好坏的检验三极管有两个P-N结(放射结和集电结),相当于两个二极管。

因此用检验二极管好坏的方法,检验三极管的好坏。

下面以锗管为例加以说明。

万用表置R×100或R×10挡,用正表笔接管子的基极,负表笔接放射极,表的指针指示一读数;正表笔不动,负表笔换接集电极,表的指针又指示一读数。

这两次测试的分别是放射结和集电结的正向电阻,假如两次读数都较小(指针接近满刻度处),说明两个P-N结正向特性良好。

然后再用万用表的负表笔接管子基极,正表笔分别接放射极和集电极作两次测试。

则这两次是反向电阻的测量,假如两次读数都较大(表针指在约1/4满刻度处),说明两个结反向特性良好。

最终再进行放射极、集电极间电阻测量,正负表笔分别交换各测一次,如都是高阻值(指针不超过满标度的1/4)说明正常。

六次测试结果均如上述,被测三极管则是好管子,否则管子已损坏。

(2)PNP和NPN型的判别三极管有PNP型和NPN型之分,只要知道管子型号,也就知道它是PNP还是NPN型了。

例如3AX31、3CG1等于PNP型管而3GB1、3DG6则为NPN型三极管。

假如遇到管子型号模糊不清,这时可通过测试来判别是PNP还是NPN型。

用上面检验三极管好坏的方法,用万用表先判定管子完好,这个过程中有两次测到低阻值。

利用这个方法测试时,假如正表笔接某极,负表笔分别接另外两个极,读得的均是低阻值,如图1(a)所示,此管为PNP型管;假如负表笔接三极管某极,用正表笔分别接另外两个极,读数均是低阻值,如图1(b)所示,则该管是NPN型管。

图1 PNP型和NPN型的检验。

如何测量三极管的好坏

如何测量三极管的好坏

如何测量三极管的好坏要测量三极管的好坏,可以通过以下几种方法进行测试:1.使用万用表进行基本测试:首先,将万用表调至电阻测量档位,并确保三极管处于断电状态。

然后,分别将三极管的基、发射器和集电器引脚连接到万用表的探针上。

测量三极管的各个引脚之间的电阻值,并与三极管参数手册中给出的标准值进行比较。

如果测量到的电阻值与标准值相差较大,则可能表示三极管出现了问题。

2.使用测试仪器进行功率放大测试:这种测试方法需要使用一个功率信号发生器,一个负载电阻和一个示波器。

首先,将功率信号发生器的信号源与三极管的基极接触,并将功率信号发生器的负载连接到三极管的集电极上。

然后,将示波器的探头分别接到三极管的基、发射极和集电极上。

接下来,通过改变功率信号发生器的输出信号频率和电平,可以观察到三极管放大的波形。

如果波形失真或幅度不正常,可能意味着三极管出现了问题。

3.使用电源和负载进行工作状态测试:将三极管正确连接到电源和负载电阻上,确保电源的电压和电流符合三极管的工作要求。

然后,通过观察三极管的工作状态来判断其好坏。

正常工作的三极管在工作时会有明显的电流和电压变化,而坏掉的三极管可能几乎没有变化或电流和电压不稳定。

4.进行信号放大测试:这项测试需要使用一个信号源、一个负载电阻和一个示波器。

首先,将信号源的信号线与三极管的基极接触,并将负载电阻连接到三极管的集电极上。

然后,通过改变信号源的频率和幅度,观察示波器上的输出信号波形。

正常的三极管应该能够放大和传输输入信号,如果波形失真或幅度不正常,可能表示三极管出现了问题。

需要注意的是,在测试三极管之前,确保正确连接引脚,并了解三极管的工作电压和电流范围,以避免对测试仪器造成损坏。

此外,还应该参考三极管的参数手册,以了解其特定的测试方法和标准值。

总结起来,测量三极管的好坏可以通过万用表测试电阻、使用测试仪器进行功率放大测试、通过电源和负载测试工作状态和进行信号放大测试等方法进行。

辨别三极管管脚及好坏。

辨别三极管管脚及好坏。

一、用万用表测试三极管(1)判别基极和管子的类型选用欧姆档的R*100(或R*1K)档,先用红表笔接一个管脚,黑表笔接另一个管脚,可测出两个电阻值,然后再用红表笔接另一个管脚,重复上述步骤,又测得一组电阻值,这样测3次,其中有一组两个阻值都很小的,对应测得这组值的红表笔接的为基极,且管子是PNP型的;反之,若用黑表笔接一个管脚,重复上述做法,若测得两个阻值都小,对应黑表笔为基极,且管子是NPN型的。

(2)判别集电极因为三极管发射极和集电极正确连接时β大(表针摆动幅度大),反接时β就小得多。

因此,先假设一个集电极,用欧姆档连接,(对NPN型管,发射极接黑表笔,集电极接红表笔)。

测量时,用手捏住基极和假设的集电极,两极不能接触,若指针摆动幅度大,而把两极对调后指针摆动小,则说明假设是正确的,从而确定集电极和发射极。

(2)电流放大系数β的估算选用欧姆档的R*100(或R*1K)档,对NPN型管,红表笔接发射极,黑表笔接集电极,测量时,只要比较用手捏住基极和集电极(两极不能接触),和把手放开两种情况小指针摆动的大小,摆动越大,β值越高。

二、三极管的测量及好坏判断1、三极管的测量三极管的极性及管型判断把万用表打到蜂鸣二极管档,首先用红笔假定三极管的一只引脚为b极,再用黑笔分别角碰其余两只引脚,如果测得两次讲习数相差不大,且都在600左右,则表明假定是对的,红笔接的就是b极,而且此管为NPN型管。

c、e极的判断,在两次测量中黑笔接触的引脚,读数较小的是c极,读数较大的是e极。

红笔接b极,当测得的两级数值都不在范围内,则按PNP型管测。

PNP型管的判断只须把红黑表笔调换即可,测量方法同上。

贴片三极管测量:正视,两脚左下脚为b极(基极),测量方法同上2、好坏判断按以上方法测量时两组读数在300--800为正常,如果有一组数值不正常三极管为坏,如果两组数值相差不大说明三极管性变劣。

测量ce两脚,如果读数为0,说明三极管ce之间短路或击穿,如果读数为1,说明三极管ce之间开路。

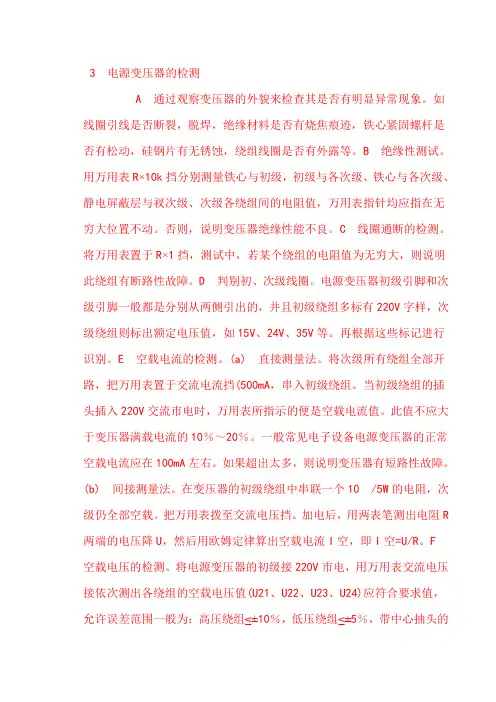

如何测量三极管的好坏3

如何测量三极管的好坏3

3电源变压器的检测A通过观察变压器的外貌来检查其是否有明显异常现象。

如线圈引线是否断裂,脱焊,绝缘材料是否有烧焦痕迹,铁心紧固螺杆是否有松动,硅钢片有无锈蚀,绕组线圈是否有外露等。

B绝缘性测试。

用万用表R×10k挡分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值,万用表指针均应指在无穷大位置不动。

否则,说明变压器绝缘性能不良。

C线圈通断的检测。

将万用表置于R×1挡,测试中,若某个绕组的电阻值为无穷大,则说明此绕组有断路性故障。

D判别初、次级线圈。

电源变压器初级引脚和次级引脚一般都是分别从两侧引出的,并且初级绕组多标有220V字样,次级绕组则标出额定电压值,如15V、24V、35V等。

再根据这些标记进行识别。

E空载电流的检测。

(a)直接测量法。

将次级所有绕组全部开路,把万用表置于交流电流挡(500mA,串入初级绕组。

当初级绕组的插头插入220V交流市电时,万用表所指示的便是空载电流值。

此值不应大于变压器满载电流的10%~20%。

一般常见电子设备电源变压器的正常空载电流应在100mA左右。

如果超出太多,则说明变压器有短路性故障。

(b)间接测量法。

在变压器的初级绕组中串联一个10/5W的电阻,次级仍全部空载。

把万用表拨至交流电压挡。

加电后,用两表笔测出电阻R 两端的电压降U,然后用欧姆定律算出空载电流I空,即I空=U/R。

F空载电压的检测。

将电源变压器的初级接220V市电,用万用表交流电压接依次测出各绕组的空载电压值(U21、U22、U23、U24)应符合要求值,允许误差范围一般为:高压绕组≤±10%,低压绕组≤±5%,带中心抽头的两组对称绕组的电压差应≤±2%。

G一般小功率电源变压器允许温升为40℃~50℃,如果所用绝缘材料质量较好,允许温升还可提高。

H检测判别各绕组的同名端。

在使用电源变压器时,有时为了得到所需的次级电压,可将两个或多个次级绕组串联起来使用。

三级管检测方法

三级管检测方法

三级管检测方法
三极管是一种常见的电子元件,用于放大和开关电路。

以下是几种常用的三极管检测方法:
- 万用表测量法:使用万用表的二极管档位,可以测量三极管的基极-发射极和基极-集电极之间的二极管压降。

正常情况下,正向压降应该在 0.5-0.7V 之间,反向压降应该接近无穷大。

如果测量结果异常,说明三极管可能损坏。

- 指针万用表测量法:使用指针万用表的电阻档位,可以测量三极管的各个引脚之间的电阻值。

正常情况下,基极-发射极之间的电阻值应该较小,基极-集电极之间的电阻值应该较大,集电极-发射极之间的电阻值应该接近无穷大。

如果测量结果异常,说明三极管可能损坏。

- 示波器测量法:使用示波器可以测量三极管的输入和输出信号波形。

正常情况下,输入信号应该能够被三极管放大或开关,输出信号应该与输入信号有相应的变化。

如果测量结果异常,说明三极管可能损坏。

- 替代法:如果怀疑某个三极管损坏,可以使用同型号的三极管进行替代测试。

如果替代后电路工作正常,说明原三极管可能损坏。

需要注意的是,在检测三极管时,应该先了解其引脚排列和工作原理,避免误操作导致损坏。

同时,应该使用合适的测试仪器和工具,确保测量结果准确可靠。

晶体三极管的检测方法

晶体三极管的检测方法

晶体三极管的检测方法1.外观检测:外观检测是最基本也是最简单的检测方法之一、首先,检查晶体三极管的引脚,确保引脚没有损坏或弯曲。

其次,检查晶体三极管的封装是否完好,有无裂纹或烧伤痕迹。

2.导通测试:导通测试是用来检测晶体三极管的输入和输出电极之间是否有导通现象。

一种常用的方法是使用万用表的二极管测试功能,将万用表的正极接到晶体三极管的基极,将负极分别接到其它两个引脚。

如果万用表显示导通,那么可以判断晶体三极管是正常的。

3.放大倍数测试:放大倍数测试是衡量晶体三极管放大作用的一种方法。

该测试需要使用信号发生器、直流电压源和直流电流表等仪器。

首先,将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连。

然后,将晶体三极管的发射极和集电极分别通过适当的负载电阻与直流电压源相连。

最后,用直流电流表分别测量集电极电流和基极电流,计算并比较两者的比值,即为晶体三极管的放大倍数。

4.静态工作点测试:晶体三极管的静态工作点决定了其正常工作时的电流和电压范围。

静态工作点测试可以通过直流电流表和电压表进行。

首先,将一个电压表连接到晶体三极管的发射极和集电极之间,另一个电压表连接到基极和发射极之间。

然后,通过可调节的直流电压源,逐渐改变基极电压,同时观察发射极和集电极电压的变化。

当静态工作点稳定在预期范围内时,即可判断晶体三极管正常工作。

5.动态参数测试:动态参数测试用于检测晶体三极管的响应速度和频率应答特性。

一种常用方法是使用示波器和信号发生器,将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连,然后观察晶体三极管输出信号在示波器上的波形。

通过观察波形的衰减和变形情况,可以判断晶体三极管的动态参数。

除了上述常见的检测方法外,还可以使用其他更专业的测试仪器,如晶体三极管参数测试仪、半导体分析仪等,来进一步测试和分析晶体三极管的性能和特性。

在进行任何测试时,应确保采取适当的安全措施,避免损坏晶体三极管或相关仪器。

判别三极管的好坏三个必须要掌握的“判别方法”

判别三极管的好坏三个必须要掌握的“判别方法”

判别三极管的好坏三个必须要掌握的“判别方法”
一、外观检查法
1、检查外观颜色:三极管的外观颜色一般为三种:红色、绿色、黑色,三种颜色分别代表不同的类型,如:红色代表信号管,绿色代表功率管,黑色代表电源管。

2、检查外观龙骨:如果三极管外观的龙骨有拆开、变形、变色、烧焦、损坏等现象,说明三极管已经损坏。

3、检查管壳整体情况:如果三极管管壳有破损、漏电、变形、沾污
等情况,说明三极管可能已经损坏。

二、电性检查
1、管芯横向接触检查:即通过管芯的横向接触点,测量管芯的电性,来判断三极管是否OK。

2、管芯接线端子检查:在检查三极管的有关参数时,要把三极管的
管芯接线端子的电阻及导通电压等参数测量准确,以判断 three legged transistor 的好坏。

3、管芯有关参数检查:通过测量三极管的有关参数,如饱和电压、
开启电压、截止电压、漏电流、集电极放电极关断电压、以及各种电性指标,判断三极管是否OK。

三、功能检查
1、对三极管的功能进行实验测试:使用依据电路图原理和产品功能
设计的测试电路,对三极管的功能进行实验测试,由测试结果来判断三极
管是否OK。

2、测量三极管工作输出参数:测量三极管工作的输出参。

如何测量三极管的好坏

如何测量三极管的好坏

如何测量三极管的好坏
(1)检查三极管的两个PN结。

我们以PNP管为例来说明,一只PNP型的三极管的结构相当于两只二极管,负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e 与c之间的正反向电阻。

当红表笔接b 时,用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔,再用红表笔分别接e和c,将出现两次阻值大的情况。

被测三极管符合上述情况,说明这只三极管是好的。

(2)检查三极管的穿透电流:我们把三极管c、e之间的反向电阻叫测穿透电流。

用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e,看表的指示数值,这个阻值一般应大于几千欧,越大越好越小说明这只三极管稳定性越差。

(3)测量三极管的放大性能:分别用表笔接三极管的c和e看一下万用表的指示数值,然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少,摆动越大说明这只管子的放大倍数越高。

外接电阻也可以用人体电阻代替,即用手捏住b和c.。

五种三极管测量方法分享

五种三极管测量方法分享

五种三极管测量⽅法分享在⽣活中具备诸多应⽤,很多朋友对三极管测量存在⼀定困惑,⽆法在三极管测量⽅⾯取得相关进展。

本⽂将从五个⽅⾯对三极管测量经验加以总结,如果你对三极管测量⽅法具备⼀定兴趣,不妨继续往下阅读正⽂哦~01在路电压检测判断法中⼩功率三极管在实际应⽤中、⼩功率三极管多直接焊接在印刷电路板上,由于元件的安装密度⼤,拆卸⽐较⿇烦,所以在检测时常常通过⽤万⽤表直流电压挡,去测量被测三极管各引脚的电压值,来推断其⼯作是否正常,进⽽判断其好坏。

⼤功率三级管⼤功率晶体三极管的检测利⽤万⽤表检测中、⼩功率三极管的极性、管型及性能的各种⽅法,对检测⼤功率三极管来说基本上适⽤。

但是,由于⼤功率三极管的⼯作电流⽐较⼤,因⽽其PN 结的⾯积也较⼤。

PN结较⼤,其反向饱和电流也必然增⼤。

所以,若像测量中、⼩功率三极管极间电阻那样,使⽤万⽤表的R×1K挡测量,必然测得的电阻值很⼩,好像极间短路⼀样,所以通常使⽤R×10或R×1挡检测⼤功率三极管。

普通达林顿管普通达林顿管的检测⽤万⽤表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放⼤能⼒等项内容。

因为达林顿管的E-B极之间包含多个发射结,所以应该使⽤万⽤表能提供较⾼电压的R×10K挡进⾏测量。

⼤功率达林顿管⼤功率达林顿管的检测检测⼤功率达林顿管的⽅法与检测普通达林顿管基本相同。

但由于⼤功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件,所以在检测量应将这些元件对测量数据的影响加以区分,以免造成误判。

具体可按下述⼏个步骤进⾏:⽤万⽤表R×10K挡测量B、C之间PN结电阻值,应明显测出具有单向导电性能。

正、反向电阻值应有较⼤差异。

在⼤功率达林顿管B-E之间有两个PN结,并且接有电阻R1和R2。

⽤万⽤表电阻挡检测时,当正向测量时,测到的阻值是B-E结正向电阻与R1、R2阻值并联的结果。

当反向测量时,发射结截⽌,测出的则是(R1+R2)电阻之和,⼤约为⼏百欧,且阻值固定,不随电阻挡位的变换⽽改变。

如何检测三极管范文

如何检测三极管范文

如何检测三极管范文三极管是一种重要的电子元器件,常用于放大电路和开关电路。

检测三极管主要是为了判断其工作状态,确保其正常工作。

本文将从以下几个方面介绍如何检测三极管。

一、观察外观首先,我们可以通过观察三极管的外观来初步判断其工作状态。

外观正常的三极管应该没有明显的损坏,如断裂、氧化、发黑等。

如果发现外观有明显的损坏,那么可以初步判断这个三极管已经损坏,需要更换。

二、使用万用表万用表是我们常用的电子元器件检测工具之一,可以用来检测三极管的一些基本参数,如正向电流放大倍数、维持电压等。

1.检测正向电流放大倍数(β值)步骤如下:──────────────────────────────B-E测试─────C-E模拟─────────────────────────b.正确连接三极管的基极(B)、发射极(E)、集电极(C)到测试电路中。

c.打开电源,调整电流档位使得测试电路中的电流保持在合理范围内。

d.测量基极-发射极电流(IB)和集电极-发射极电流(IC)。

e.计算β值,β=IC/IB。

f.对比β值与数据手册中给定的范围,判断三极管是否正常。

2.检测维持电压(VBE)步骤如下:──────────────────────────────B-E测试─────C-E模拟─────────────────────────b.正确连接三极管的基极(B)和发射极(E)到测试电路中。

c.打开电源,将电压档位调整到合适的范围。

d.测量基极-发射极电压(VBE)。

e.对比VBE与数据手册中给定的范围,判断三极管是否正常。

三、使用示波器示波器是电子工程师常用的仪器之一,可用于检测三极管的工作状态。

可以通过观察示波器上的波形来判断三极管的工作是否正常。

1.检测放大特性步骤如下:a.将三极管正确连接到一个放大电路中。

b.将探头连接到三极管的集电极(C)和发射极(E)之间。

c.打开示波器,并调整时间基准和电压基准。

d.观察示波器上的输出波形。

万用表怎么测三极管好坏

万用表怎么测三极管好坏

万用表怎么测三极管好坏利用三极管内PN结的单向导电性,检查各极间PN结的正反向电阻,假如相差较大说明管子是好的,假如正反向电阻都大,说明管子内部有断路或者PN结性能不好。

假如正反向电阻都小,说明管子极间短路或者击穿了。

用数字表和指针表判别NPN三极管好坏一、数字万用表置于pn结挡红表笔接B,黑表笔接E,若最高位仍显示1,则说明放射结不通,推断坏;红表笔接B,黑表笔接C,若最高位仍显示1,则说明集电结不通,推断坏。

红表笔接C,黑表笔接E,若显示变为有限数字甚至滴滴响,则说明C-E间击穿,推断坏。

二、指针万用表置于X1k电阻挡黑表笔接B,红表笔接E,若表针纹丝不动,则说明放射结不通,推断坏;黑表笔接B,红表笔接C,若表针纹丝不动,则说明集电结不通,推断坏。

黑表笔接C,红表笔接E,若表针有摇摆,则说明C-E间击穿,推断坏。

三极管的推断好坏,可按下面方法进行:1.基极和管子类型的判别方法:测量的锗管用R×100档,硅管用R×1K档,先固定红表笔与任意一支脚接触,黑表笔分别对其余两支脚测量。

看能否测量到两次较小电阻值,若不能再把红表笔移向其他的脚连续测量到两个小电阻为止,若固定红表笔找不到两个小电阻,可固定黑表笔连续查找。

当找到两个小电阻后,被固定的一支表笔所用的脚为基极。

若固定的表笔为黑表笔,则三极管为NPN型,若固定的为红表笔,则该管为PNP。

2.判别集电极:由于三极管放射极和集电极正确连接时β大(表针摇摆幅度大),反接时β就小得多。

因此,先假设一个集电极,用欧姆档连接,(对PNP 型管来说,放射极接黑表笔,集电极接红表笔)。

测量时,用手捏住(或用100KΩ的电阻连接)基极和假设的集电极,两极不能接触,若指针摇摆幅度大,而把两极对调后指针摇摆小,则说明假设是正确的集电极,从而确定集电极和放射极。

按你上面所述的阻值的三极管不是万用表有问题,就是三极管是坏的。

还是先找一个好的三极管按上面的方法测量以后再作比较,就能推断出好坏以及总结阅历。

三极管的识别和检测方法

三极管的识别和检测方法

三极管的识别和检测方法三极管是一种重要的电子元件,广泛应用于各种电子设备中。

然而,在实际应用中,我们经常需要识别和检测三极管的好坏。

本文将介绍三极管的识别和检测方法。

一、三极管的识别1.标识识别:三极管的标识通常印在管子的外壳上。

标识包括型号、规格、生产厂家等信息。

通过查看标识,我们可以了解三极管的基本参数和使用范围。

2.管脚识别:三极管有三个管脚,分别是基极、发射极和集电极。

在识别管脚时,我们可以根据标识或者使用万用表进行测量。

通常,标识会标明管脚的排列顺序。

如果没有标识,我们可以通过万用表测量每个管脚之间的电阻值,从而确定管脚的排列顺序。

二、三极管的检测1.电阻法检测:使用万用表测量三极管的各个管脚之间的电阻值,可以判断三极管的好坏。

正常情况下,基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多,同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。

如果测量的电阻值不符合这些规律,则说明三极管可能存在故障。

2.放大倍数检测:使用示波器或信号发生器等设备,可以测量三极管的放大倍数。

将信号发生器产生的信号输入到基极,观察集电极的输出信号幅度,可以计算出三极管的放大倍数。

如果放大倍数正常,则说明三极管工作正常。

3.温度稳定性检测:将三极管放置在恒温箱中,观察在不同温度下的放大倍数变化情况。

如果放大倍数变化较大,则说明三极管的温度稳定性较差,可能存在故障。

4.稳定性检测:使用示波器观察三极管的输入和输出信号波形,可以判断三极管的稳定性。

如果输入和输出信号波形存在较大差异或不稳定,则说明三极管可能存在故障。

总之,识别和检测三极管是电子设备维修和调试的重要环节。

通过掌握正确的识别和检测方法,我们可以快速准确地判断三极管的好坏,为电子设备的正常运行提供保障。

判断智能手机电路三极管的好坏

判断智能手机电路三极管的好坏

判断智能手机电路三极管的好坏
判断智能手机电路中三极管的好坏,可以采用以下步骤:
1. 外观检查:检查三极管的封装是否有损坏,标识是否清晰。

2. 极性检测:使用万用表检查三极管的三个电极(基极、集电极和发射极),以确认其极性。

3. 性能检测:将万用表调至合适的电阻档,对三极管的三个管脚两两进行测量,共测量六次。

如果其中有两次可以测到电阻值,则说明三极管是好的,否则可能是坏的。

4. 类型和管脚判断:使用万用表的二极管档判断三极管的类型(NPN或PNP)和三个管脚的顺序。

如果两个管脚之间的正向和反向电阻值差异很大,则可以判断出管脚的顺序。

5. 温升检测:通过红外测温仪或热电偶测量仪测量三极管的表面温升,以判断其工作状态。

如果温升过高,则可能是由于电流过大或散热不良引起的。

6. 电路连接检测:检查三极管是否与其他元件正常连接,无短路或断路现象。

通过以上步骤,可以初步判断智能手机电路中三极管的好坏。

如果仍有问题,建议寻求专业技术人员的帮助。

三极管检测方法

三极管检测方法

三极管检测方法三极管是一种常见的电子元器件,它在电路中有着广泛的应用。

但是,由于三极管本身的特性和使用环境的影响,会出现各种故障。

因此,对三极管进行检测和诊断是必要的。

下面将介绍一些常见的三极管检测方法。

一、外观检查首先要进行外观检查,看看三极管是否有明显的损坏或变形。

如果发现外观有问题,则需要更进一步地检查。

二、测试电路在进行三极管测试之前,需要准备一个基本的测试电路。

这个电路包括一个直流电源、一个万用表和一个三极管。

将直流电源正极接到三极管的基极上,负极接到集电极上,然后将万用表设置为直流电压档位,并将红表笔接到发射极上,黑表笔接到集电极上。

三、静态测试静态测试是最基本的三极管测试方法之一。

它可以检测出三个引脚之间是否存在短路或开路等问题。

1. 测试PNP型晶体管:将正偏压(+6V)施加在基端,并将负偏压(-6V)施加在集电端,然后观察万用表的读数。

如果发射极和基极之间有导通,则万用表的读数应该为正值,如果没有导通,则读数应该为0。

2. 测试NPN型晶体管:将负偏压(-6V)施加在基端,并将正偏压(+6V)施加在集电端,然后观察万用表的读数。

如果发射极和基极之间有导通,则万用表的读数应该为负值,如果没有导通,则读数应该为0。

四、动态测试动态测试是一种更全面的三极管测试方法。

它可以检测出三极管是否能够正常工作,并且可以确定其放大倍数和频率响应等参数。

1. 放大倍数测试:将一个小信号输入到三极管的基极上,然后观察输出信号的变化。

如果输出信号比输入信号大很多,那么就说明三极管具有较高的放大倍数。

2. 频率响应测试:将一个正弦波信号输入到三极管的基极上,并将输出信号接到示波器上观察波形。

通过调整输入信号频率和幅度,可以得到三极管的频率响应曲线。

五、其他测试方法除了上述方法之外,还有一些其他的三极管测试方法,例如:1. 热稳定性测试:在三极管工作时,由于电流和温度的变化,可能会导致其特性发生变化。

通过在高温或低温环境下进行测试,可以检测出三极管的热稳定性。

用数字万用表检测三极管的好坏方法如下

用数字万用表检测三极管的好坏方法如下

用数字万用表检测三极管的好坏方法如下:1、找出基极:将数字万用表置于二极管档,红表笔任接一个引脚,用黑表笔依次接触另外 2 个引脚,如果 2 次显示的值均小于 1V 或都显示溢出符号1,则红表笔所接的引脚就是基极 b。

如果在2次测试中,一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极,再改用其它引脚重新测量,找出基极 .2、确定管型,将数字万用表置于二极管档,闺怨红表笔接基极,用黑笔先后接触其它2个引脚,如果都显示0.5V到0.8V,则被测管属于NPN型,若2次都显示溢出符号1,则表明被测管属于PNP管。

3、判别集电极C和发射极e,以NPN型管为例,将数字万用表置于HFE档,使用PNP插孔。

把基极B插入B孔,剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百,说明管子属于正常接法,放大能力强,此时C孔插的是集电极C, E孔插的是发射极E。

若测出的HFE值只有几或十几,则表明被测管的集电极c与发射极 e插反了,这时C孔手的是发射极e,E孔插的是集电极c,为了使测试结果更可靠,可将基极b固定插在B 孔,把集电极c与发射极e调换重复测试2次,以显示值大的一次为准,C 孔插的引脚即是集电极 c, E 孔插的引脚则是发射极 e。

4、测试好坏。

还是以NPN型为例。

将基极b开路,测量c\e极间的电阻。

用万用表红笔接发射极,黑笔接集电极,若阻值在几万欧以上,说明穿透电流较小,管子能正常工作。

若c、e极间电阻小,测管子工作不稳定,在技术指标要求高的电路中不能使用。

若测得阻值近似为 0,则管子已被击穿。

若阻值为无穷大,则说明管子内部已经断路。

① 测 NPN 三极管 :将万用表欧姆挡置 "R 100"或 "R lk"处 ,把黑表笔接在基极上 ,将红表笔先后接在其余两个极上 ,如果两次测得的电阻值都较小 ,再将红表笔接在基极上 ,将黑表笔先后接在其余两个极上 ,如果两次测得的电阻值都很大 ,则说明三极管是好的。

万用表怎样判断三极管的好坏

万用表怎样判断三极管的好坏

万用表怎样判断三极管的好坏
万用表怎样判断三极管的好坏,三极管坏了可以选用万能表来检测。

测量时必须用万用表判别其性能。

在保证性能良好的条件下,再判别其类型和极性,否则无实际意义。

三极管是半导体基本元器件之一,具有电流放大作用,是电子产品中的重要元件。

它是在一块半导体基片上制作两个相距很近的PN结,两个PN结把半导体分成三部分,两侧分别是发射区、集电区、中间是基区。

判断三极管的好坏,使用指针式万用表的欧姆档,分两步进行。

(1) 选用万用表R×1K档。

将黑表笔与三极管基极B相接,红表笔分别于集电极C、发射极E相接,分别测三极管集电结、发射结之间的电阻,如果测得的电阻值为几千欧;然后把红黑表笔对调测发射极和集电结的反偏电阻,如果阻值为无穷大,可初步判定三极管是好的。

测量两个PN结的正偏、反偏阻值中,只要有一个PN的正偏或反偏阻值不正常,说明三极管已损坏;如果PN结的正偏、反偏电阻相差不大,说明三极管性能变坏。

(2)将万用表打到R×10K档,用红黑表笔测三极管发射极E和集电极C之间的电阻,然后对调一下表笔再测一次,如果两次所测得的阻值一次为无穷大,另一次为几百到几千千欧。

则三极管是好的。

如果两次测得三极管发射极和集电极之间短路或开路,说明三极管已损坏。

万用表来测试三极管的好坏。

三极管的检测方法和判断口诀

三极管的检测方法和判断口诀

三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件,用于放大和开关电路。

对于三
极管的检测方法和判断口诀,可以总结如下:
一、检测方法:
1. 使用万用表或多用表进行基本参数测试,如检测正向导通电压(Vce)、反向饱和电压(Vbe),检测集电极和基极之间的电阻值等。

2.使用替换法来确认三极管是否有效。

即用一个已知好的三极管替换
待测的三极管,检测电路的工作情况。

如果替换后电路恢复正常,则可以
判断原三极管损坏。

3.可使用示波器观察输入输出波形,判断三极管是否工作正常。

通过
比较输入和输出波形的变化,可以初步判断三极管的放大效果。

二、判断口诀:
1.先判断三极管是否损坏。

可以使用万用表或多用表测试集电极与基
极之间的电阻值,如果电阻较低或短路,则表明三极管损坏。

2.如果三极管通过初步测试,可以进一步判断其类型。

根据外部标记
和管脚布局,判断三极管的类型,如NPN型或PNP型。

3.判断三极管的引脚功能和布局。

可以通过查找数据手册或参考资料,了解三极管各个引脚的功能和布局,以便正确连接三极管到电路中。

4.根据实际电路需求,判断三极管的工作极限。

可以根据电路需要的
电流、功率和频率等参数,选择合适的三极管型号。

5.进行专业测试和调试。

使用合适的测试设备,如频谱仪、示波器和信号源等,对三极管进行更详细的测试和调试。

以上是关于三极管的检测方法和判断口诀的一些基本介绍。

当然,对于细节问题,还需要根据具体情况进行更详细的学习和实践。

如何测量三极管的好坏(可编辑

如何测量三极管的好坏(可编辑

如何测量三极管的好坏(可编辑测量三极管的好坏是电子工程中的一个重要任务,下面我将向您介绍几种常见的方法。

1.万用表测试法:万用表测试法是最简单常用的方法之一、具体步骤如下:(1)将万用表调至电阻测量档位。

(2)将三极管的基极与发射极终端连接在一起,然后将万用表的红表笔接触到发射极,黑表笔接触到集电极,记录测得的电阻值。

(3)反过来将红表笔接触到集电极,黑表笔接触到发射极,记录测得的电阻值。

(4)将红表笔接触到基极,黑表笔接触到集电极,记录测得的电阻值。

(5)经过测试,可以得到三个电阻值:Rbe、Rbc、Re,其中Rbe为基极-发射极之间的阻值,Rbc为基极-集电极之间的阻值,Re为发射极-集电极之间的阻值。

根据这些阻值可以初步判断三极管是否损坏。

2.示波器测试法:示波器测试法是一种较为直观的测量方法。

具体步骤如下:(1)将示波器的探头的黑色引线接地,红色引线接触到三极管的基极。

(2)将示波器输入信号连接到三极管的集电极。

(3)设置示波器的触发电平,调整时间轴和电压轴的缩放,观察是否能够正常显示出信号波形。

(4)通过观察信号波形的形状、幅度和频率等特征来初步判断三极管是否正常工作。

3.频谱分析仪测试法:频谱分析仪测试法是一种精确测定频率特性的方法。

具体步骤如下:(1)将频谱分析仪的输入端连接到三极管的集电极。

(2)设置频谱分析仪的中心频率和带宽。

(3)观察频谱分析仪的显示结果,根据谱图的特征来判断三极管的工作状态和频率响应。

4.替换法:替换法是一种常用的快速判断三极管好坏的方法。

(1)将一个已知工作正常的三极管替换到待测试的电路中。

(2)对待测试电路进行相同的操作,观察电路是否能够正常工作。

(3)如果替换后电路可以正常工作,则说明原来的三极管损坏;如果替换后电路仍然无法工作,则可能原本的问题不在三极管上。

总结起来,测量三极管的好坏可以通过万用表测试法、示波器测试法、频谱分析仪测试法和替换法等多种方法来进行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

下面是三极管的架构以及在电路图中的各种标识方法

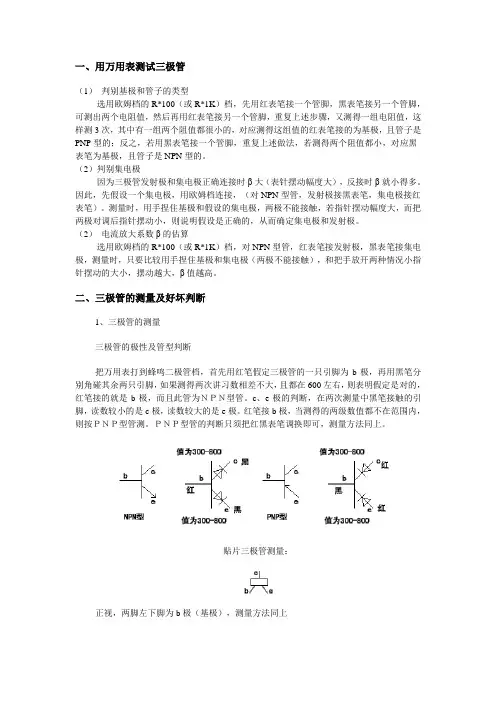

万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢?如下图:
图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!
而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:
下面是对场效应管的测量方法
场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.
下图为MOS管的标识
我们主板中常用的MOS管G D S三个引脚是固定的。

不管是N沟道还是P沟道都一样。

把芯片放正。

从左到右分别为G极D极S极!如下图:
用二极管档对MOS管的测量。

首先要短接三只引脚对管子进行放电。

1然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N沟道..
2黑笔不动..用红笔去接触G极测得数值为1. 3红笔移回到S极.此时管子应该为导通...
4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)
5然后红笔不动.黑笔去测G极..数值应该为1
到此我们可以判定此N沟道场管为正常
有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。

当然.对然P沟道的测量步骤也一样...只不过第一步为黑表笔测S极.红表笔测D极..可以测得500多的数值...
测量方法描述到此结束....
除此之外还有结型(JFET)场管。

不过我对结型的理解是...测量时D极和S极之间是导通的...如果红表笔接G极...黑表笔分别
去接触DS极应该可以测得两组相近的数值...此管为N沟道...如果黑表笔接G极...红表笔分
别去接触DS极应该可以测得两组相近的数值...此管为P沟道.....不知道是不是这样理解....
如何测量三极管的好坏
如何测量三极管的好坏
(1)检查三极管的两个PN结。

我们以PNP管为例来说明,一只PNP型的三极管的结构相当于两只二极管,负极靠负极接在一起。

我们首先用万用表R×100或R×1K挡测一下e与b之间和e与c之间的正反向电阻。

当红表笔接b 时,用黑表笔分别接e和c应出现两次阻值小的情况。

然后把接b 的红表笔换成黑表笔,再用红表笔分别接e和c,将出现两次阻值大的情况。

被测三极管符合上述情况,说明这只三极管是好的。

(2)检查三极管的穿透电流:我们把三极管c、e之间的反向电阻叫测穿透电流。

用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e,看表的指示数值,这个阻值一般应大于几千欧,越大越好越小说明这只三极管稳定性越差。

(3)测量三极管的放大性能:分别用表笔接三极管的c和e看一下万用表的指示数值,然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少,摆动越大说明这只管子的放大倍数越高。

外接电阻也可以用人体电阻代替,即用手捏住b和c.
常用晶体二极管的识别
晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。

1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。

正因为二极
管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为:整流二极管(如
1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。

4、常用的1N4000系列二极管耐压比较如下:
型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
耐压(V) 50 100 200 400 600 800 1000
电流(A)均为1
如何判断三极管的引脚
三极管的管型及管脚的判别是电子技术初学者的一项基本功,为了帮助读者迅速掌握测判方法,笔者总结出四句口诀:“ 三颠倒,找基极; PN 结,定管型;顺箭头,偏转大;测不准,动嘴巴。

” 下面让我们逐句进行解释吧。

一、三颠倒,找基极
大家知道,三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同,可以分为NPN型和PNP型两种不同导电类型的三极管,图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡,并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见,红表笔所连接的是表内电池的负极,黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型,也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时,我们任取两个电极(如这两个电极为1、2),用万用电表两支表笔颠倒测量它的正、反向电阻,观察表针的偏转角度;接着,再取1、3两个电极和2、3两个电极,分别颠倒测量它们的正、反向电阻,观察表针的偏转角度。

在这三次颠倒测量中,必然有两次测量结果相近:即颠倒测量中表针一次偏转大,一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小,这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、 PN结,定管型
找出三极管的基极后,我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极,红表笔接触另外两个电极中的任一电极,若表头指针偏转角度很大,则说明被测三极管为NPN型管;若表头指针偏转角度很小,则被测管即为PNP型。

三、顺箭头,偏转大
找出了基极b,另外两个电极哪个是集电极c,哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管,穿透电流的测量电路如图3所示。

根据这个原理,用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec,虽然两次测量中万用表指针偏转角度都很小,但仔细观察,总会有一次偏转角度稍大,此时电流的流向一定是:黑表笔→c极→b极→e极→红表笔,电流流向正好与三极管符号中的箭头方向一致(“顺箭头”),所以此时黑表笔所接的一定是集电极c,红表笔所接的一定是发射极e。

(2) 对于PNP型的三极管,道理也类似于NPN型,其电流流向一定是:黑表笔→e极→b极→c极→红表笔,其电流流向也与三极管符号中的箭头方向一致,所以此时黑表笔所接的一定是发射极e,红表笔所接的一定是集电极c(参看图1、图3可知)。

四、测不出,动嘴巴。
