模具加工流程
模具加工工艺流程
模具加工工艺流程模具加工是指使用加工设备和工具对钢铁和非金属材料进行切削加工，以制作出模具的过程。
模具加工工艺流程是模具加工的一系列步骤，下面将详细介绍模具加工工艺流程。
1. 设计确认：根据客户的需求和产品要求，设计出模具的结构和尺寸，并与客户进行确认。
确定好模具的设计参数后，就可以开始进行加工工艺的策划。
2. 材料准备：根据设计要求，选取合适的材料作为模具的原材料。
常见的模具材料包括高速钢、合金钢和硬质合金等。
在材料准备过程中，需要进行材料的检验和筛选，确保材料的质量符合要求。
3. 加工准备：在进行实际的模具加工之前，需要进行加工准备工作。
首先需要制定加工方案，确定加工工艺的具体步骤和流程。
然后需要准备加工设备和工具，包括数控机床、铣床、车床、钻床和磨床等。
此外，还需要准备一些辅助工具和夹具，以便进行材料的定位和夹持。
4. 粗加工：在粗加工阶段，主要进行模具的切削和铣削工作。
根据模具的结构和设计要求，使用不同的切削工具和切削参数进行加工。
常见的切削方法包括铣削、车削、钻削和切削等。
在进行粗加工时，需要注意保持加工表面的平整度和粗糙度，以确保切削表面的质量。
5. 精加工：在精加工阶段，主要进行模具的磨削和抛光工作。
磨削可以通过磨床或手工进行，以提高模具的精度和表面质量。
在进行抛光时，可以使用研磨机或抛光机进行，以获得光滑的表面和高光泽度。
6. 零件装配：在模具加工完成后，需要进行零件的装配工作。
根据模具的结构和设计要求，将不同的零件进行拼装和组装。
在装配过程中，需要进行零部件的调整和校正，以保证装配的精度和稳定性。
7. 调试和试模：在模具装配完成后，需要进行调试和试模的工作。
通过调整模具的位置和结构，使其在使用过程中达到最佳的工作效果。
在试模过程中，需要使用一些样品或原料进行试模操作，以评估模具的功能和使用性能。
8. 模具加工完成后，还需要对模具进行保养和维护，以延长其使用寿命和性能。
对于长期使用的模具，还需要定期进行检修和维修工作，以恢复其正常的功能和精度。
模具加工规范及规范流程图
模具加工工艺及流程图一．拉延模1．OP10下模座-凸模一.模座毛坯铸件的龙铣数控加工方法. 1. 吊上毛坯铸件先光正合模用的安全平面,作为加工底面的基准.翻转模座加工底面,模具中心刻度线拉平取中按百位线加工底面,精加工底面时夹紧工件的压板,放松到轻微夹紧的状态精加工底面,保证底面加工精度, 精加工底面完成后打表测量底面四个角,检查底面平面度. 同时按图铣出十字键槽.铣基准边并打上钢印,并记录在案. 2. 模座毛坯铸件码槽已铸好的,按图检查码槽,不合尺寸的重新加工.如果码槽未铸出的在铣底面时一次加工到位.（注意一旦底面所有尺寸一次加工到位以后,不管正面够不够加工只能以底面基准为准,不能再偏中心,如果偏中心底面铣好的一些尺寸将全部报废.）3. 铣正面时按底面铣好的基准取中, 在加工前必须先测试2D 轮廓，导板确定是否够加工，验证程序是否正确。
验证正确后在数控上完成凸模2D 轮廓分模线, 安全平面,到底限位块安装面, 与压边圈配合的Y 向导板,与压边圈配合的X 向导板,按图纸尺寸加工. 导板高度方向铣穿不留台阶.精加工完成后按图纸坐标尺寸钻出3销基准孔,打上钢印,并记录在案.。
4. 压边圈加工好与下模座组立3D 成型面.因下模压边圈与下模座组立后, 3销基准孔会被挡住,为方便组立后取基准加工,可以在安全平面凸台上多钻两个对称的基准孔.2．OP10压边圈与压边圈配合的Y 向内导板 合模用的安全平面凸台压边圈安装的到底限位块凸模2D 轮廓分模线安全螺杆安装孔起重吊装用的起重棒共压型时合模机的顶杆过孔底面加工余量百位线加工好到百位线为100装模快速定位用的十槽,也控加工快速定位模具装定位,常用于冲压另件流水线装夹用固定模座的码槽,及装压板的压板面 凸模成型面模具的送料方向上下模连接板安装面 模座底面与压边圈配合的X 向内导板 3销基准孔与下模座配合的Y 向外导板安装面与上模座配合的Y 向外导板平衡块安装面与凸模2D 配合的压边圈2D 分模线压料用的拉延荊1. 压边圈按以上提到的铣底面的方法加工底面,同时把与与下模座配合的X 向导板安装面, Y 向导板安装面按图纸尺寸加工, 耐磨板安装背托不能铣掉.同时铣X 向,Y 向基准边,打上钢印并记录.2. 按底面基准边取中心加工正面与凸模2D 配合的压边圈2D 分模线, 在加工前必须先测试2D 轮廓，导板确定是否够加工，验证程序是否正确。
模具加工流程
模具加工流程模具加工流程是制造行业中一个非常重要的环节，因为几乎所有的制造都需要使用模具，完成各种零件的加工，以此来保证产品具有高品质和高精度。
本文将详细介绍模具加工流程，从加工工艺、材料选择、加工设备等角度，为您介绍模具加工的全过程。
一、模具加工工艺模具加工通常经历以下几个步骤：1.设计：制作模具之前，需要先进行设计。
设计需要结合产品特点、加工工艺等考虑，绘制出完整的设计图纸，指导之后的制造过程；2.制模：设计完成之后，需要将设计图纸转化为具体的模具。
制造模具时需要考虑材料的选择、模具的尺寸精度、模具的耐用性等因素；3.加工：模具制作完成后，需要进行加工。
加工过程中需要对模具进行精密的切削、钻孔、打磨等处理，以达到设计尺寸和光洁度的要求；4.热处理：对于一些需要耐高温、高压等特殊环境的模具，需要进行热处理，使其拥有更好的耐用性和韧性；5.装配：模具制作完成之后，需要将各个部分装配起来，最终形成一个完整的模具，以备下一次使用。
二、模具加工材料选择模具加工使用的材料种类很多，主要取决于产品所需的性能和使用环境。
钢材是最常用的模具加工材料之一。
它具有高强度、高硬度、高耐磨性等特点，在制造金属产品时表现出色。
除此之外，铝合金、塑料等材料也常用于模具加工中，其特点是轻便、易于加工，并具有良好的耐蚀性和电绝缘性能等。
三、模具加工设备模具加工是一个非常精密的过程，需要使用各种高精度的设备和机械。
下面列举几种常用的模具加工设备：1.数控车床：数控车床是一种自动化加工设备，其加工精度高、效率高，并且可以实现三维加工，方便制造复杂零件。
2.注塑机：注塑机主要用于塑料模具加工，它是一种高速喷射塑料的设备。
注塑机可以控制塑料的温度、压力和流动等参数，以实现模具中完整、高质量的塑料零件的生产。
3.磨床：磨床可以用来处理模具表面，增加光洁度和精度。
同时也可以加工出各种不同形状和角度的刀具，用于进行各种精度加工。
4.电火花机：电火花机主要用于加工硬度极高的材料和复杂的结构，可以从不同方向进行加工。
模具生产线加工流程
模具生产线加工流程
1、模具坯料准备。
模具坯料大多为金属，以毁造加工为例,锻造用的原材料一般是棒材、板材以及管材。
操作人员主要根据毛坯的具体形状和几何尺寸进行选用。
对于薄板毛坯，可以采用普通冲裁落料或精密冲裁下料。
如果需要锻造环形件，也可以用管材切割制坯。
2、零件粗加工。
零件粗加工我们以铁削加工为例，只要给出零件的外轮廓和岛屿,就可以生成加工轨迹。
并且可以在轨迹尖角处自动增加圆弧,保证轨迹光滑,以符合高速加工的要求。
主要用于铳平面和铳槽。
可选择多轮廓、多岛屿进行加工。
3、半精加工。
半精加工阶段是完成次要表面的加工，并为主要表面的精加工做准备。
4、热处理。
热处理是将材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的组织结构，来控制其性能的一种综合工艺过程。
热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程这些过程互相衔接，不可间断
5、精加工。
精加工比粗加工的加工余量要小，选用好道具进行切削，控制好道具的走速及转速，注意材料的尺寸和光泽度外观。
6、型腔表面处理。
模具不同的表面处理方法，可以改变
模具表层的化学成分、组织、性能，大幅度地改善和提高模具的表面性能。
例如硬度、耐磨性、摩擦性能、脱模性能、隔热性能、耐高温和耐腐蚀等性能。
7、模具装配。
按照一定的规定技术要求，将零件组合成组件，并结合成部件以至整台机器的过程。
装配的形式有两种，一种是固定装配，一种是移动装配。
不同批量的生产选用不同的装配方式。
模具加工流程_重点
模具加工流程开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧淬火、行位表面氮化；修模刻字。
模具设计知识一、设计依据尺寸精度与其相关尺寸的正确性。
根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严的塑胶制品，如照相机。
脱模斜度是否合理。
脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；是否会影响塑胶制品某部位的强度。
二、设计程序对塑料制品图及实体（实样）的分析和消化：A、制品的几何形状；B、尺寸、公差及设计基准；C、技术要求；D、塑料名称、牌号E、表面要求型腔数量和型腔排列：A、制品重量与注射机的注射量；B、制品的投影面积与注射机的锁模力；C、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距）D、制品精度、颜色；E、制品有无侧轴芯及其处理方法；F、制品的生产批量；G、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。

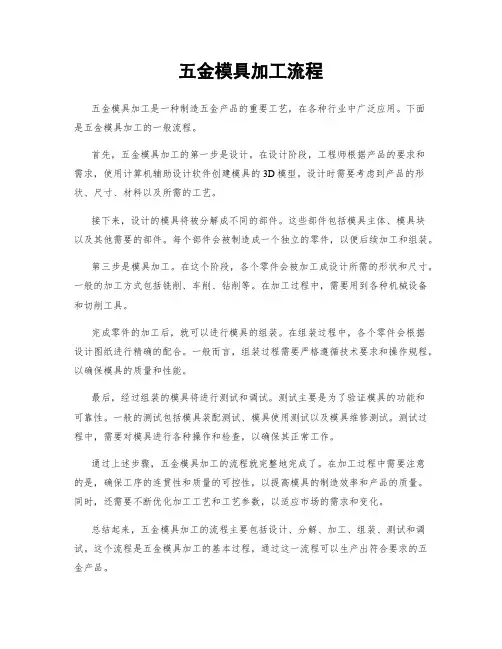

五金模具加工流程
五金模具加工流程五金模具加工是一种制造五金产品的重要工艺，在各种行业中广泛应用。
下面是五金模具加工的一般流程。
首先，五金模具加工的第一步是设计。
在设计阶段，工程师根据产品的要求和需求，使用计算机辅助设计软件创建模具的3D模型。
设计时需要考虑到产品的形状、尺寸、材料以及所需的工艺。
接下来，设计的模具将被分解成不同的部件。
这些部件包括模具主体、模具块以及其他需要的部件。
每个部件会被制造成一个独立的零件，以便后续加工和组装。
第三步是模具加工。
在这个阶段，各个零件会被加工成设计所需的形状和尺寸。
一般的加工方式包括铣削、车削、钻削等。
在加工过程中，需要用到各种机械设备和切削工具。
完成零件的加工后，就可以进行模具的组装。
在组装过程中，各个零件会根据设计图纸进行精确的配合。
一般而言，组装过程需要严格遵循技术要求和操作规程，以确保模具的质量和性能。
最后，经过组装的模具将进行测试和调试。
测试主要是为了验证模具的功能和可靠性。
一般的测试包括模具装配测试、模具使用测试以及模具维修测试。
测试过程中，需要对模具进行各种操作和检查，以确保其正常工作。
通过上述步骤，五金模具加工的流程就完整地完成了。
在加工过程中需要注意的是，确保工序的连贯性和质量的可控性，以提高模具的制造效率和产品的质量。
同时，还需要不断优化加工工艺和工艺参数，以适应市场的需求和变化。
总结起来，五金模具加工的流程主要包括设计、分解、加工、组装、测试和调试。
这个流程是五金模具加工的基本过程，通过这一流程可以生产出符合要求的五金产品。
模具加工流程24
模具加工流程241. 简介模具加工是指通过对金属材料进行切割、铣削、钻孔等加工工艺，制作出用于生产产品的模具。
模具加工在制造业中起到了重要的作用，能够提高生产效率和产品质量。
在本文中，我们将介绍模具加工的一般流程，并探讨每个流程中的具体步骤和注意事项。
2. 模具加工流程模具加工流程可以大致分为以下几个步骤：步骤一：设计模具在进行模具加工之前，首先需要根据产品的要求设计出模具的结构和尺寸。
设计可以使用CAD软件进行，以确保模具的精度和质量。
步骤二：准备原材料在模具加工之前，需要选择合适的金属材料作为原材料，并对其进行切割和修整，以保证其与设计要求相符。
步骤三：粗加工粗加工是指在模具的原材料上进行切割、铣削等加工操作，以使得模具的轮廓逐渐接近设计要求。
这一步通常使用数控加工设备进行操作，以提高加工精度和效率。
步骤四：精加工精加工是在模具的轮廓基础上进行进一步的加工，以使得模具的尺寸和形状达到设计要求。
这一步通常需要使用更加精密的加工设备，如铣床、钻床等。
步骤五：表面处理表面处理是为了提高模具的耐磨性和使用寿命，通常使用热处理、电镀、喷砂等方法对模具进行处理。
步骤六：组装模具在完成模具的加工之后，需要进行模具的组装。
这一步通常包括将各个部件进行组合、调试和测试，以确保模具的正常使用。
步骤七：测试模具在模具加工完成后，需要对模具进行测试，以验证其性能和质量。
通过模具测试，可以发现并修复潜在的问题，从而确保模具在生产中的正常运行。
3. 注意事项在进行模具加工的过程中，需要注意以下几个方面：•确保模具的设计符合产品的要求，减少后期的改动和调整；•选择合适的金属材料，以确保模具的耐磨性和使用寿命；•使用合适的加工设备和工具，以提高加工精度和效率；•在进行加工过程中，及时检查和调整加工参数，以确保模具的尺寸和形状达到设计要求；•在模具加工完成后，进行模具的测试和调试，确保其正常运行。
结论模具加工是制造业中不可或缺的环节，对于产品的生产效率和质量起到了重要的影响。
模具加工工艺流程
模具加工工艺流程
模具加工工艺流程
一、总体安排
在模具加工工艺流程中，应根据模具设计要求进行材料选择、制备和焊接，模具由设计、机加工、抛光、喷涂及装配组装等环节构成，具体工艺流程如下：
二、材料切割、制备
1、制作模具图样：首先，根据产品图纸要求对模具进行设计，完善技术要求及制作工艺细节，编制模具图样；
2、切割材料：根据模具图样的要求，将工件零件材料切割成所需尺寸；
3、检查切割尺寸：切割完成后需要进行尺寸检查，检查合格后方可进行下一步工序，不合格的材料需要重新切割；
4、机加工：根据材料尺寸要求，进行工件零件的机加工，保证工件零件在加工后的精度。
三、焊接、装配
1、焊接：在焊接前，要进行焊接工艺设计、焊接工具的熔接模型选择以及焊接操作的准备，焊接要求熔接接口部位的焊痕不得超出规定尺寸和要求，熔接接头自然变形要求不超过规定值；
2、装配：完成焊接后，要对焊接接头进行磨光，清理表面杂质、检查尺寸等；之后将所有模具零件装配成完整的模具，安装各个零部件；
3、抛光、喷涂：安装完毕后，要进行抛光和喷涂；抛光要求所有表面完美无缺，处理后的模具表面光滑平整，以满足微抛光和美观的要求；喷涂要求可耐磨拉伸、腐蚀等负荷。
四、模具装配
1、模具模板：模具模板主要由护板、槽洞模板、锁模件等组成，它们在模具开模过程中起着重要作用。
2、模具模块：模具模块是模具的核心部分，它包括凸出部件、分离部件、弹性部件等，用以把工件零件设计成产品图形；
3、模具模座：模具模座用以固定模具模型，是模具的重要部分，一般由底座、支撑等组成。
五、模具检测
在模具加工完成后，需要对其进行合格检验，涉及的检测项目有尺寸精度、表面质量检测、尺寸公差等，确保模具加工工艺及质量达到要求。
模具加工方式和流程技术经验
責任人
注意事項
文件編號 :A-WP77-022A 備註
滑塊的單配單合.
鉗工 有四個滑塊的模，合模時要對角合
.3-2
合模
所有零件裝入101.301後整體合模.
鉗工
合模時銅錘要打中間， 大模合模時要其自動掉落
26
(4):第四步驟:
單位 項目
加工步驟
組立工藝
組立部 加工内容
模具配模/組裝作業標準書
名稱
模具配模/組裝作業標準書
定 位 裝 置
基準角.邊.孔
組合一起打孔
5
模座進料檢驗
☆ 2)模座量測:
a.模架回廠量測AB板要以基準角長邊建面，基準孔為零位來量測每一項尺寸。 b.模板厚度、斜銷、方頂、扁頂、頂針孔位、支撐柱、模腳加工時必須要按圖面量測管控。 c.頂針板尤其R角部份不能做成C角、利角，頂針掛台孔尺寸必須要按圖面加工。
2A90US/105A60US 0.02~0.04㎜
以上為單邊餘量
曲面/異形面餘量 0.03~0.05㎜ 0.03~0.04㎜ 0.02~0.03㎜ 0.02~0.03㎜ 0.02~0.03㎜
孔/柱餘量 不適用 不適用
0.01~0.02㎜ 0.01~0.02㎜ 0.01~0.02㎜
14
放電加工工藝
※ A: 模仁入子排氣加工
排氣深度按產品材料區分大小:
一般ABS
0.02~-0.03
Pom
0.015~0.025
PC
0.015~ 0.025
另: 排氣槽寬度按模仁實際大小形狀來確認，前端留2-3mm封膠，后端避空 0.05-0.1MM。
排氣槽
11
5.EC加工SOP
線割加工工藝
模具加工流程七个步骤
模具加工流程七个步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 设计模具。
确定产品的形状、尺寸和要求。
考虑模具的结构、材料和制造工艺。
模具加工流程范文
模具加工流程范文模具加工是指将模具零件及元器件的外形和内部结构加工成符合要求的产品的一种工艺过程。
模具加工流程通常包括以下几个环节：模具设计、模具制造、模具调试和模具修磨。
一、模具设计模具设计是模具加工的第一步，也是最重要的一步。
模具设计工作主要包括以下几个方面：1.产品设计：根据产品的使用需求和使用环境，确定产品的尺寸、形状和材料等要求。
2.模具结构设计：根据产品的形状和材料等要求，确定模具的结构形式，包括压铸模、塑料模、冲压模等的结构设计。
3.模具零件设计：将模具结构按照功能和结构进行细分，确定各个零件的尺寸、形状和材料等要求。
4.模具装配设计：根据零件的尺寸和形状，确定模具的装配方法和顺序。
二、模具制造模具制造是根据模具设计图纸和要求，进行模具的车削、铣削、钻削、磨削等工艺操作的一系列流程。
具体流程如下：1.模具框架加工：将模具设计图纸中的框架零件进行加工，包括切割、锯齿削、钻孔、车削等工艺操作。
2.模具零件加工：依据模具设计图纸中的各个零件进行加工，包括铣削、钻削、车削、磨削、线切割等工艺操作。
3.模具零件组装：将各个零件按照模具设计图纸中的装配要求进行组装，包括螺纹连接、焊接、槽连接等工艺操作。
4.模具热处理：根据模具的材料和要求，进行模具的热处理，包括淬火、回火、退火等工艺操作。
5.模具表面处理：根据模具的使用要求，进行模具的表面处理，包括镀铬、喷砂、电镀等工艺操作。
三、模具调试模具调试是指将制造好的模具安装到相应设备上并进行试产，以验证模具的工作性能和产品质量是否满足要求的过程。
具体流程如下：1.模具安装：将制造好的模具按照安装要求安装到设备上，并进行调整和固定。
2.模具调试：根据产品的工艺要求和模具设计图纸，调试模具的工作参数，包括开合距离、压力、速度等。
3.试产验证：使用模具进行试产，并对试产的产品进行检测和评估，验证模具的工作性能和产品质量是否满足要求。
四、模具修磨模具在使用过程中会因摩擦、磨损和腐蚀等原因而产生磨损，需要定期进行修磨，以保持模具的工作性能和寿命。
模具加工的工艺流程
模具加工的工艺流程
模具加工的工艺流程通常包括以下几个步骤：
1. 零件设计和CAD建模：根据产品的要求和设计要求，进行零件设计和CAD 建模，包括零件的形状、尺寸和结构等。
2. 制作加工工艺卡和工艺评定：根据设计要求和零件特点，确定模具的加工工艺流程，并编制制作加工工艺卡和进行工艺评定，确定加工过程中的各项参数和方法。
3. 材料准备和选择：根据产品的要求和设计要求，选择合适的材料，并进行材料的准备，包括切割、锻造、淬火等工艺。
4. 加工设备和工具准备：根据模具加工的要求，选择合适的加工设备和工具，并进行准备工作，包括加工设备的调试、工具的选择和刃磨等。
5. 板料切割和粗加工：根据零件的形状和尺寸，进行板料的切割和粗加工，包括锯割、铣削、钻孔等工艺。
6. 精密加工和装配：根据零件的要求和设定的加工工艺，进行精密加工和装配，包括铣削、车削、磨削、钻孔等工艺。
7. 表面处理和涂装：根据产品的要求，进行表面处理和涂装，包括喷涂、电镀、镀铬等工艺。
8. 检测和调试：对加工完成的模具进行检测和调试，检查其尺寸精度、功能性等，确保其质量和性能达到要求。
9. 试模和调试：将加工好的模具安装到相应的设备上，进行试模和调试，检查其模具的适用性和稳定性，以确保其工作正常。
10. 交付和验收：将加工完成的模具交付给客户，并进行验收，确保模具的性能和品质符合客户的要求和标准。
总之，模具加工的工艺流程是一个复杂的过程，需要根据产品的要求和设定的加工工艺进行一系列的操作和加工，最终制作出符合要求的模具。
模具加工方式和流程
模具加工方式和流程模具加工是一种用于制造工业产品的关键工艺。
模具加工的目的是根据产品的设计要求，制造出具有特定形状和尺寸的模块或工具。
下面是一种常见的模具加工方式和流程：1.设计与规划：在开始加工模具之前，首先需要进行设计和规划。
这包括确定模具的形状、尺寸、材料和使用要求等。
2.材料选择：根据模具的使用要求和产品的性质，选择适合的材料。
常用的模具材料包括钢、铝、铜、塑料等。
3.制作模具零件：根据模具的设计图纸和规格要求，制作模具的各个零件。
这些零件可以通过机械加工、标准件采购或者定制加工等方式得到。
4.组装模具：将制作好的各个模具零件进行组装。
这包括模具的底板、模腔、模芯、导柱、导套、滑块等。
5.零件加工：对模具加工中的细节零件进行加工。
这包括通孔、螺纹孔、滑块导向等。
6.精密加工：对需要高精度的零件进行精密加工，如腔面磨削、线切割、铣削等。
7.热处理：通过热处理工艺，提高模具的硬度和耐磨性。
常见的热处理方法包括淬火、回火、渗碳等。
8.调试与调整：进行模具的装配和调试工作，确保模具能够正确运行，并对其进行调整以满足产品的要求。
9.模具试模：将制作好的模具进行试模，检查模具的质量和性能。
根据试模中的问题，对模具进行修复和调整。
10.批量生产：经过试模和调整后，如果模具正常工作，就可以进行批量生产。
在这个阶段，需要监控模具的运行状况，定期进行维护和保养。
总结起来，模具加工的方式和流程主要包括设计与规划、材料选择、制作模具零件、组装模具、零件加工、精密加工、热处理、调试与调整、模具试模和批量生产等。
这些步骤需要经过专业的工艺师和工艺工人的配合和协作，才能够制作出满足要求的模具。
模具加工工艺流程
模具加工工艺流程模具加工是一种制造工艺，用于制造各种工业产品。
模具加工工艺流程包括设计、制造、加工和测试等步骤。
下面将详细介绍模具加工工艺流程。
设计模具加工的第一步是设计。
设计师需要根据客户的要求和产品的需求，绘制出模具的图纸。
设计师需要考虑到模具的尺寸、形状、材料、加工工艺等因素。
设计师还需要使用CAD软件进行模具的三维建模，以便于后续的制造和加工。
制造制造是模具加工的第二步。
制造师需要根据设计师提供的图纸，选择合适的材料进行制造。
常用的材料有钢、铝、铜等。
制造师需要使用各种机床和工具，如车床、铣床、钻床、磨床等，对模具进行加工和成型。
制造师需要根据设计师提供的图纸，精确地加工出模具的各个部分，以确保模具的精度和质量。
加工加工是模具加工的第三步。
加工师需要对制造好的模具进行加工和修整。
加工师需要使用各种工具和设备，如磨头、砂轮、刀具等，对模具进行加工和修整。
加工师需要根据设计师提供的图纸，精确地加工出模具的各个部分，以确保模具的精度和质量。
测试测试是模具加工的最后一步。
测试师需要对制造好的模具进行测试和检验。
测试师需要使用各种测试设备和工具，如三坐标测量仪、显微镜、硬度计等，对模具进行测试和检验。
测试师需要根据设计师提供的图纸，精确地测试出模具的各个部分，以确保模具的精度和质量。
总结模具加工工艺流程包括设计、制造、加工和测试等步骤。
每个步骤都需要专业的技术和设备，以确保模具的精度和质量。
模具加工是一项重要的制造工艺，广泛应用于各种工业领域。
模具加工工序及工艺
铜公（电极）：1．铜公的定义：铜公又叫电极，由电火花机床支持，进行放电，
利用电弧
（俗称火花）烧蚀金属．是模具必不可少的一个工序．主要是用于用其他加工方法
无法加工到位的地方，是加工残余材料的最好方法。
2．电极（铜公）材料：
放电加工中电极的制作至关重要,它将直接影响工件加工质量.最常使用的电极
材料有:紫铜(红铜),黄铜,铸铁,钢,石墨等.它们各有其优点,具体比较如下表:
1）火花位的定义：铜公和模具之间没有填充带状区域就是火花位的具体所在， 两个携带有不同电荷的物体只有在相互距离很小但并没有接触的时候才会放电，当 距离很大或者是完全接触都不会有放电现象产生，所以铜公和模具实际是没有接触 的，也就是铜公的表面和模具的表面是相差一个火花位距离的等距面，一般情况下 我们加工模具和铜公所使用的图形是同一个，模具的形状和产品的一致，铜公的表 面相当于把产品表面沿着曲面法线方向向内等距一个火花位距离的曲面，而这一个 面不是事先做好的，是通过加工来产生的，所以说有无预留火花位，将会直接影响 放电加工出的形腔与产品一致。
2）火花位的取值参考： 手机类相机类等精密产品：R（粗加工）：-0.15/S F（精加工）：-0.05/S 一般产品： R（粗加工）：-0.5/S F（精加工）：-0.15/S 最小电极： 》0.03/s
腔加工
加工少用于 加工少用于 型腔加工
型腔加工Байду номын сангаас型腔加工
3． 铜公结构及各部分作用与设计取值：
一个完整的铜公应具备以下几部分结构：产品形状部分、打表分中位、火花位和
避空直身位以及装夹位四部分组成，如下图所示：
上图几个 参考取值：W1 和 W2 取》5~10 左右，H1 取》3~5，H2 取》10，H3 取》15~20，另外，为了方便加工时拿数，在出铜公图时要注明，L1 和 L2 铜公 的中心线至模具中心线尽可能取整或保留一位小数。铜公座表面至模芯平面（分 模面 PL）也要取整。标注例如：cu1：精公，0。07，X=32。5，Y=108，ZPL=50。 铜公座有一个斜角是基准角要与模仁的基准角一致。 注： A：产品形状部分 ： 它是铜公的核心组成部分，缺了它或者这部分损坏，这个铜 公就没有意义了，铜公在火花机上对模具进行放电加工，模具形腔（产品表面形状） 就是由这个部分来加工的。 B：直身位 ： 它的侧面是直的，它在放电加工中起的作用就是保证形腔在加工到 需要的深度是打表分中位，不至于碰到模具表面。也就是起避空作用的。 C：打表、分中位 ： 在模具加工时，模胚的形状是一个长方体，通过校表、分中 就可以把工件放平整，找到产品的中心，这样才能把我们预期想要加工的部分准确 的加工到模具上；同理铜公有了以上三方面因素还不够，还必须有能够把铜公放正， 定位的结构部件，这就是打表、分中位，它起的作用就是以上所述的作用。 以上铜公的四部分结构缺一不可，因为它们每一部分都有各自的作用，缺一部分铜 公将无法使用。 4．火花位：
模具加工流程
模具加工流程模具加工是一种工艺复杂的加工过程，主要是通过先进的机器设备对模具材料进行切削、成型和加工等步骤，最终制造出具有特定形状和尺寸的模具产品。
下面是一般模具加工的流程概述：1. 设计和制定加工方案：根据客户提供的产品图纸和需求，加工工程师进行设计和制定加工方案。
这包括材料选择、工艺规程、设备选择和加工工具计划等。
2. 材料准备：根据加工方案，选择适当的材料，并从供应商处采购。
常用的模具材料有钢、铝合金、铜合金等。
在购买材料之前，需要进行一系列测试以确保其质量满足要求。
3. 材料切割：根据图纸标识的尺寸要求，将所选材料切割成所需的大小块状。
这可以通过剪切机、锯床、电火花等加工设备完成。
4. 粗加工：通过使用机床设备，如铣床、车床、钻床等，对材料进行粗加工。
根据加工方案，在模具上进行定位和夹紧，以确保精度和稳定性。
5. 精加工：通过精密的机床设备，如CNC（计算机数控）铣床、CNC钻床、CNC车床等，对模具进行进一步的精加工。
这些高精度的设备可以将材料加工成所需的形状和尺寸。
6. 表面处理：根据需要，对模具的表面进行处理。
这可以包括磨砂、抛光、电镀、喷砂等。
这些工艺可以改善模具表面的光洁度和耐腐蚀性。
7. 装配和调试：根据设计要求，将模具的各个零部件进行装配。
然后，对模具进行调试。
这包括安装模具零件，检查和调整尺寸，以确保模具的正常工作和性能。
8. 检验和质量控制：对加工完成的模具进行检验和测试，以确保其质量符合要求。
这可以通过三坐标测量机、投影仪等设备进行，以检查尺寸、形状和表面质量。
9. 交付和售后服务：完成模具加工后，根据客户要求和约定，将模具交付给客户。
此外，模具制造商还通常提供售后服务，包括模具维护、修理和更新等。
综上所述，模具加工是一个复杂且琐碎的过程，需要严格遵循工艺流程和质量控制，以确保加工出高质量的模具产品。
模具加工工艺流程
模具加工工艺流程
《模具加工工艺流程》
模具加工工艺流程主要分为设计、加工和组装三个阶段。
首先，设计阶段是模具加工的第一步，需要根据客户需求和产品设计要求，制定模具的结构、尺寸和加工工艺方案。
随后进行
CAD三维建模和CAE分析，确定模具的具体结构和工艺参数。
接着是加工阶段，根据设计文件和加工工艺方案，选择合适的材料，进行数控加工和电火花加工，制造出模具的各个零部件。
在加工过程中，需要经过粗加工、精加工和表面处理等多道工艺流程，确保模具的精度和表面质量。
最后是组装阶段，将加工好的模具零部件进行组装，进行零部件的调试和磨合，最终形成完整的模具产品。
在组装过程中，需要严格按照设计图纸进行操作，确保模具的结构和功能完整。
总的来说，模具加工工艺流程需要经历设计、加工和组装三个阶段，每个阶段都需要严格按照要求进行操作，确保模具产品的质量和性能。
通过良好的工艺流程，可以提高模具加工的效率和精度，满足客户对模具品质的需求。
模具硬模制造工艺流程
模具硬模制造工艺流程一、模具设计。
这是整个硬模制造的开头大戏。
设计师得像个超级魔法师一样，先搞清楚这个模具要干啥用。
比如说，是用来做手机壳那种小巧精致的东西，还是汽车零件那种大块头的。
然后呢，根据这些要求，把模具的形状、尺寸啥的都在图纸上画出来。
这里面学问可大了，就像搭积木，每个小部分都得严丝合缝。
而且呀，还得考虑到材料的收缩率这些小细节，不然做出来的模具可能就不好使啦。
这时候设计师就得跟生产的小伙伴们好好沟通，得让大家都明白他的设计思路，就像接力赛里交接棒一样重要。
二、材料准备。
材料就像做菜的食材，那可不能马虎。
硬模嘛，通常会用一些比较强硬的材料，像钢材之类的。
在选钢材的时候，就像挑水果一样，得挑质量好的。
钢材的硬度、韧性都得合适。
要是太硬了，加工起来就像跟石头较劲似的，太难搞了。
要是韧性不好呢，在使用过程中可能就容易断。
把钢材买回来以后，还得检验检验，看看有没有啥缺陷，就像挑衣服得看看有没有破洞一样。
然后根据设计的尺寸，把钢材切割成合适的大小块，这就像是把一块大蛋糕切成小块，方便后面加工。
三、加工制造。
1. 粗加工。
这就像是给钢材来个大刀阔斧的改造。
一般会用一些大型的加工设备，像铣床、车床啥的。
铣床就像一个超级大嘴巴，把钢材上多余的部分一口一口啃掉，让它初步接近设计的形状。
车床呢，就像一个旋转的小能手，把钢材夹在中间，让它转啊转，然后用刀具把外面多余的部分削掉。
这个过程听起来简单，其实可不容易呢。
操作人员得小心翼翼的，就像走钢丝一样，稍微一不小心，就可能把尺寸弄错了，那整个模具可就毁了。
2. 精加工。
粗加工完了，就到了精加工这个精细活啦。
这时候要用一些更精密的设备，像磨床、电火花加工啥的。
磨床就像一个超级细心的打磨工，把模具表面磨得光光滑滑的，像镜子一样。
电火花加工呢，就像一个神秘的小工匠，专门处理那些形状复杂的地方。
比如说一些小凹槽啊，小缝隙啊，普通的刀具可能进不去，电火花加工就能搞定。
这个过程就像给模具做个精致的美容，让它不仅实用，还好看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单说就是把模具架上去机台(模具包含公母模以及滑块), 然后校正水平, 接着能够顺利开合模, 这样就算是架模完成
啦!!
如果讲究一点的还会把模温机给架好后预热以方便后续的试模......
试模:
简单说就是把材料(塑料,熔熔金属汤液)试着以射出(塑料)或是压铸(金属汤液)到模具里面,然后再开模取出工件, 如果有短射,消水,变形,等等奇形怪状的问题再陆续修改, 以上这一连串的动作就叫做试模........
冲压模具或是塑料模具都会用到架模与试模这两个名词, 因为这是相当普遍的用词, 连压铸,挤型,Thixomolding....等等也都有这两个名词......
塑料模具的加工流程:
客户提供图面(或是本身设计好的3D图面) → 建3D Mold并进行装配→ 拆分模线(Parting Line) 卡勾拆滑块或是斜销→ 3D细分割→ 出图给2D (排顶出针,预备线割处,滑块如何拆....等等都是2D设计的工作) → 排加工进度(现场生管排程) → 机械粗加工(CNC) → 热处理(示需要,不一定要作)→机械细加工(CNC) → 放电加工(试需要还会有粗放电以及细放电) → 钳工整修→ 抛光→ 组模合模→ 试模。
"校模"与"试模"是～冲压模具～的名词。
"校模"：是冲压模具制造后，投产前的第一步，将公、母模具安装于冲床或是压床上，调整公、母模具的水平，调整公模与母模间的间隙。
"试模"将已经校正好的冲压模具，以料胚做短暂试验性的生产，并检视其成品是否符合要求，如果合乎要求即可投产。
如果不能合乎要求，则还要再调整到合乎要求，或是将整组模具卸下载回去整修。
塑料模具：通常分成模盖（有两块）、模仁。
先在绘图软件绘好图面。
用工作母机（CNC加工中心机、放电加工机加工、磨床）成形?span style="display: none;"> @= 1``z#
用机械或是手工将模面抛光成镜面。
组立整组塑料模具。
到射出机上试模、修整到成品OK。
塑模的开发时间跟产品类别有很大的关系
长可到45天短可在20天"T1" 只是T1喔
T1到T2会在7~15天(一样要看产品类别及修改程度)
T2到T3差不多也是7~15天
模具开发步骤分为
1)模具设计--这是影响T1时间最重要的部份,如果产品结构很多相对设计时间会拉长例如3板模,热浇道设计
2)模具材料备料,加工--产品越大所耗的时间越长,加工有分为线切割,NC,CNC,放电,钻孔
3)模具组立--最后步骤,组立时间也跟产品的大小及复杂度有官
射出成型的控制的条件
射出速度,保压时间,模温。
