电子产品装配常用工具
电子行业电子工艺-装配准备
电子行业电子工艺-装配准备1. 简介装配准备是电子行业电子工艺中一个非常重要的环节。
这个环节包括了准备所需材料和工具，以及组织相关的工作人员，确保装配过程能够顺利进行。
本文将介绍电子行业电子工艺中关于装配准备的内容。
2. 材料准备在进行装配之前，首先需要准备所需的材料。
这些材料包括电子元器件、电路板、电缆线等。
对于每个具体的装配任务，需要根据要求准备相应的材料。
2.1 电子元器件电子元器件是电子产品的基本组成部分，包括了电阻、电容、二极管、晶体管等。
在进行装配之前，需要根据产品的设计要求，准备相应的电子元器件。
这些元器件可以通过采购或从库存中获取。
2.2 电路板电路板是连接电子元器件的基础，上面印制有电路线路。
对于单面、双面或多层电路板，需要根据产品的需求选择合适的电路板。
在准备电路板时，还需要确保电路板的质量与设计要求相符。
2.3 电缆线电缆线用于连接电子元器件或电路板之间的信号传输。
根据产品的需要，需要准备合适类型和规格的电缆线。
在准备电缆线时，还需要注意选择质量可靠的产品，以确保信号传输的稳定性。
3. 工具准备除了材料外，还需要准备相应的工具，以便进行装配工作。
这些工具可以大致分为手工工具和辅助工具。
3.1 手工工具手工工具是进行装配工作的基本工具，包括螺丝刀、扳手、钳子等。
在准备手工工具时，需要确保工具的品质良好，以提高工作效率和质量。
3.2 辅助工具辅助工具可以帮助完成一些复杂的装配任务，比如焊接工作。
常用的辅助工具有焊接台、焊接吸烟器等。
在准备辅助工具时，需要确保其正常工作，并具备安全保护功能。
4. 人员组织装配准备还需要合理组织相关的工作人员，确保装配过程能够顺利进行。
在人员组织方面，需要考虑以下几个方面：4.1 任务分配根据装配任务的复杂程度和工作人员的专业能力，合理分配各项任务。
确保每个人都能够发挥自己的专长，提高工作效率。
4.2 培训和指导对于新加入的工作人员，需要进行相应的培训和指导，确保其熟悉装配过程和注意事项。
电子产品装配常用工具及材料
二、改锥（螺丝刀、起子）
➢标准名称：螺钉旋具 ➢作用：专用于拧螺钉 ➢有“╋”字形和“━” 字形两种 ➢有不同的规格 ➢手柄绝缘 ➢有些改锥头有磁性，便 于安装小螺钉
◆无感改锥
◆带电笔的改锥 ◆自动螺钉旋具
三、小工具 1. 镊子 2. 小刀和锥子 3. 集成电路起拔器
§3.2 焊接工具 电烙铁是手工焊接的主要工具，选择合适的烙铁并合 理地使用它，是保证焊接质量的基础。
第三章 电子产品装配常用工具及材料
§3.1 电子产品装焊常用五金工具
一、钳子 1. 斜口钳、桃口钳：用于剪断元器件的引出线、导线 或其它金属、塑料物件。
2. 平口钳：小平嘴钳钳口平直，可用于弯曲元器件 的管脚或导线。因其钳口无纹路，所以，对导线拉 直、整形比尖嘴钳适用。但因钳口较薄，不易夹持 螺母或需施力较大部位。
热风拆焊台CT-850K
白光焊台936
6. 电烙铁的合理选用
三、烙铁头的形状及修整 1. 烙铁头的形状
2. 烙铁头的修整和镀锡
3. 电烙铁的灵活使用
➢烙铁头越长，温度越低； ➢烙铁头越粗，温度越低； ➢自制特殊用途的烙铁头，满足不同的需求。
§3.3 焊接材料
焊接材料包括焊料（焊锡）和助焊剂（焊剂）
注意： ➢内热式电烙铁：具有发热快，重量轻、耗电省、体积 小、热利用率高等特点。常用规格有20W、50W等几 种。由于它的热效率高，20W就相当于40W左右的外 热式电烙铁，其阻值约为2.5kΩ，温度可达350℃。 ➢外热式电烙铁常用规格有25W、45W、75W、100W 等几种，45W电烙铁的阻值约为1 kΩ 。 ➢供电：220VAC。
一、焊料 ➢焊料是易熔金属，熔点应低于被焊金属； ➢具有导电性； ➢凝固后有一定的机械强度； ➢焊料按成份可分为锡铅焊料、银焊料、铜焊料等 。在一般电子产品装配中，主要采用铅锡焊料，俗 称焊锡。
第2章 电子产品手工焊接、拆焊、装配工具及相关设备
2.1 手工焊接工具
焊接工具是电子产品焊接过程中必不可少的工 具,手工焊接操作过程中,电烙铁更是必不可少的 工具,它是依靠烙铁头的热传导来加热母材和熔 化钎料的焊接工具,下面对电烙铁进行详细介 绍。
电子1
2.1.1 电烙铁
电烙铁是电子产品制作过程中不可缺少的工具之一,是决定 焊接操作成功与否的重要工具,是用来焊接电子元器件、电 气线路、五金线材及其他一些金属物体的电热器具。根据 焊接操作的要求,电烙铁需要具备温度稳定快、热量充足、 耗电少、热效率高、温度下降少,可连续焊接、重量轻、便 于操作、便于维修、结构坚固、寿命长等条件,除此之外电 烙铁还应该具备漏电流小、静电弱、对元器件没有磁性影
图2-31 内六角扳手
电子1
图2-32 扭力扳手
2.6 其他相关工具
2.6.1 热熔胶枪 热熔胶枪是一种装修工具,用于材料的涂胶,主要用于粘结产 品。在电子产品手工焊接装配中可用来固定元器件。
电子1
电子1
图2-33 热熔胶枪
电子1
图2-34 热熔胶棒
1.热熔胶枪使用步骤
(1)热熔胶枪在使用之前,首先要检查使用电源是否通电良好,支架 是否具备,对于使用已经用过的热熔胶枪,使用之前要检查其推胶 是否顺畅,不顺畅需要检查维修后再使用。
电子1
几种工具进行简单介绍。
2.2.1 手动吸锡器
电子1
电子1
图2-11 手动吸锡器实物图
1.吸锡器拆焊步骤 (1)先把吸锡器胶柄活塞向下压,直至听到“咔”的一声,里面的弹 簧卡住为止。
电子1
电子1
图2-12 吸锡器拆焊
2.吸锡器使用注意事项
(1)使用前需要检查吸锡器的密封是否良好,检查方法是先将吸锡 器胶柄活塞按到卡住位置,即将腔体内的气体压出,然后用手指肚 堵住吸锡器吸嘴的小孔,按下凸点按钮,如果活塞不易弹出到位说 明密封效果良好,反之密封效果不好。只有密封效果良好的吸锡 器使用时才能有效地吸除焊点焊锡,顺利进行拆焊。
电工常用工具清单
电工常用工具清单一、通用工具1、螺丝刀螺丝刀是电工最基本的工具之一。
常见的有一字螺丝刀和十字螺丝刀，规格多样，从小型的用于电子产品维修的螺丝刀到大型的用于电气设备安装的螺丝刀都有。
材质方面，优质的螺丝刀通常采用铬钒钢或其他高强度合金，具有良好的硬度和韧性，不易磨损和变形。
2、钳子钢丝钳：用于夹持、剪断金属丝或电线。
尖嘴钳：头部细长，适用于在狭小空间操作，如弯曲、夹持细小零件等。
斜口钳：主要用于剪断电线、电缆等。
3、扳手活动扳手：可以调节开口大小，适用于不同规格的螺母和螺栓。
呆扳手：有固定的开口尺寸，常用规格如 8mm、10mm 等。
4、电工刀用于切割电线的绝缘层、削制木楔等。
5、锤子羊角锤：一端是羊角形，可用于起钉；另一端是锤头，用于敲击。
橡胶锤：用于敲击不损伤表面的部件。
二、测量工具1、万用表这是电工必备的测量工具，可以测量电压、电流、电阻、电容等电学参数。
数字万用表使用方便、读数准确，是目前较为常用的类型。
2、兆欧表也叫绝缘电阻测试仪，用于测量电气设备的绝缘电阻，判断设备的绝缘性能是否良好。
3、钳形电流表无需断开电路，可直接测量交流电流。
4、电笔用于检测电路是否带电，区分火线和零线。
三、线路安装与维修工具1、剥线钳专门用于剥除电线的绝缘层，操作方便且不易损伤导线。
2、压线钳用于压接电线接头，如接线端子、冷压端子等。
3、弯管器在安装电线管时，用于弯曲管道，使其符合安装要求。
4、线槽剪刀用于裁剪线槽，以便安装电线。
四、电动工具1、电钻可用于钻孔、安装螺丝等。
配有不同规格的钻头，以适应不同的材料和孔径要求。
2、角磨机用于打磨、切割金属等。
3、电锤适用于在混凝土、砖石等坚硬材料上钻孔。
五、防护工具1、绝缘手套提供手部的绝缘保护，防止触电事故。
2、绝缘鞋保护脚部免受电击。
3、安全帽保障头部安全，防止意外掉落物的伤害。
六、其他工具1、手电筒在光线不足的环境中工作时提供照明。
2、标签打印机用于为电线、设备等打印标识和标签，便于管理和维护。
第3章电子产品装配常用工具及材料资料
31
3.2.2烙铁头的选择与修整 烙铁头一般用紫铜制成，在焊锡的润湿性和 导热性方面性能非常好。但它有一个最大的 弱点是容易被焊锡腐蚀和氧化。烙铁头形状 的图片
32
33
• 选择烙铁头的依据是应使它的接触面积与焊 接处的面积相匹配，如图3-20
34
• 2.修整与镀锡 • 修整：粗锉刀→细锉刀→细砂纸 • 镀锡：浸松香水→烙铁通电→烙铁头上锡
没有差别，最简单的判断方法是把烙铁头去靠近磁铁，如果 两者之间有吸合磁力，说明烙铁头表面渗镀了铁镍，则是长 寿型烙铁头；反之、则是普通型烙铁头。
20
• （3）手柄部分。电烙铁的手柄部分是直接同操作 人员接触的部分，它应便于操作人员进行灵活、舒 适地操作。手柄一般由木料、胶木或耐高温塑料加 工而成，通常做成直式和手枪式两种形状。
6
1.无感改锥
• 无感改锥是增强型超硬尼龙材质、不易磨 损、高绝缘、无感、无磁。主要用于调节 电感、中周、磁性磁心、可变电容等调试。
7
2.带试电笔的改锥
8
3.半自动螺钉旋具
• 半自动螺钉旋具又称半自动改锥，半自动改锥具有顺旋、 倒旋和同旋三种动作方式。当开关置于同旋档时，相当于 一个普通改锥；当开关置于顺旋或倒旋位置时；用力顶压 旋具，旋杆即可连续顺旋或倒旋。
电路来控制开关的接通和关断。当烙铁的温度低
于设定的温度时开关接通，电烙铁加电升温；当
烙铁的温度达到设定温度时开关断开，电烙铁断
电。
24
• (2)温度固定的恒温电烙铁 烙铁头内装有温度控制装置， 通过控制通电时间而实现对温度的控制，核心是装在烙铁 头内的强磁体传感器，其特性是在温度达到某一点时磁性 消失。
8W以上大电阻器等 400～550 汇流排、金属板等 500～630
电子产品制造工具使用说明书

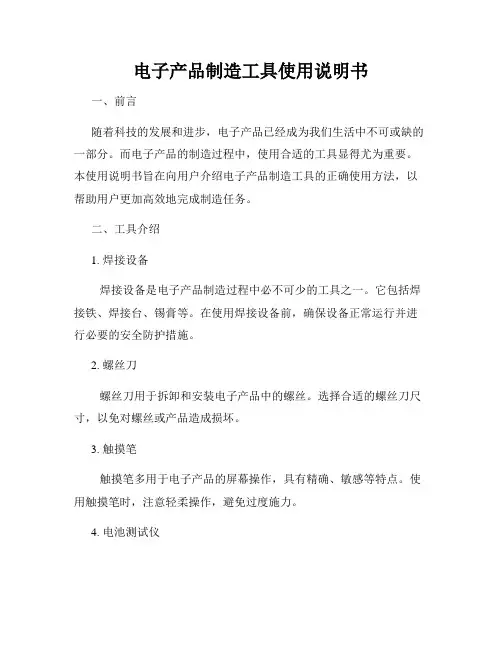

电子产品制造工具使用说明书一、前言随着科技的发展和进步，电子产品已经成为我们生活中不可或缺的一部分。
而电子产品的制造过程中，使用合适的工具显得尤为重要。
本使用说明书旨在向用户介绍电子产品制造工具的正确使用方法，以帮助用户更加高效地完成制造任务。
二、工具介绍1. 焊接设备焊接设备是电子产品制造过程中必不可少的工具之一。
它包括焊接铁、焊接台、锡膏等。
在使用焊接设备前，确保设备正常运行并进行必要的安全防护措施。
2. 螺丝刀螺丝刀用于拆卸和安装电子产品中的螺丝。
选择合适的螺丝刀尺寸，以免对螺丝或产品造成损坏。
3. 触摸笔触摸笔多用于电子产品的屏幕操作，具有精确、敏感等特点。
使用触摸笔时，注意轻柔操作，避免过度施力。
4. 电池测试仪电池测试仪用于检测电子产品的电池电量状态。
在使用电池测试仪前，阅读并理解相关使用说明，确保正确连接和操作。
5. 清洁工具清洁工具用于清理电子产品和工作区域。
常用的清洁工具包括抹布、刷具、吹气球等。
使用清洁工具时，选择适当材质，避免对产品造成损伤。
三、使用方法1. 焊接设备使用方法：a. 将焊接台通电并预热，确保温度适宜。
使用锡膏担当焊接铁头，加热至适当温度。
b. 将焊接铁头与焊锡线接触融化，以此进行焊接。
c. 焊接完成后及时清理焊接台，存放焊接设备时注意安全与防护。
2. 螺丝刀使用方法：a. 根据螺丝尺寸选择合适的螺丝刀。
b. 握住螺丝刀手柄，稳定力道，逆时针旋转松开螺丝；顺时针旋转拧紧螺丝。
c. 使用时，需注意力度，避免损坏螺丝或其他零部件。
3. 触摸笔使用方法：a. 握住触摸笔，轻拿轻放，避免过度用力。
b. 在使用触摸笔进行屏幕操作时，避免频繁划动、按压，以免对屏幕造成损坏。
4. 电池测试仪使用方法：a. 仔细阅读电池测试仪的使用说明书，确保正确连接电源和电池。
b. 按照说明书的要求进行操作，等待测试结果显示。
c. 测试完成后，关闭电源，拔出电池测试仪连接线。
5. 清洁工具使用方法：a. 使用干净的抹布擦拭电子产品表面，避免使用含有腐蚀性的清洁剂。
22480-项目电子产品整机装配工具和检测仪器[精制材料]
![22480-项目电子产品整机装配工具和检测仪器[精制材料]](https://img.taocdn.com/s3/m/b76e75dfa8956bec0875e330.png)
Page 20
实操应用
3．螺钉防松的方法
① 加装垫圈。 ② 使用双螺母。 ③ 使用防松漆。
Page 21
实操应用
4．导电螺钉的使用
Page 22
实操应用
知识2 电子产品整机装配需要使用的 检测仪器
1.2.1 万用表
万用表是一种应用最广泛的测量仪器， 可以用来测量直流电流、直流电压、交流 电流、交流电压、电阻和晶体管直流电流 放大系数等物理量。
Page 38
实操应用
1．数字示波器
Page 39
实操应用
Page 40
图1.11 UT81A数字示波器的外形
实操应用
2．双踪示波器
（1）双踪示波器的基本操作方法
使用示波器测量信号可按照3个基本步 骤进行：基本调节、显示校准和信号测量。
Page 41
实操应用
（2）使用示波器测量具体信号的方法
⑤ 使用测试探针时，手指应在保护装 置的后面。
Page 35
实操应用
⑥ 与其他仪器和电路进行连接时，先
连接公共测试导线，再连接带电的测试导 线；切断连接时，则先断开带电的测试导 线，再断开公共测试导线。
Page 36
实操应用
⑦ 测试电阻、导线和铜箔的通断性、 二极管或电容以前，必须先切断电源再进 行测试。
若万用表工作异常，请勿使用，因为 此时保护设施可能已遭到损坏。
Page 33
实操应用
③ 切勿在任何端子和地线间施加超出
万用表上标明的额定电压，在超出30V交 流电均值，42V交流电峰值或60V直流电时 使用万用表，请特别注意安全。
Page 34
电子产品装配工具使用说明书
电子产品装配工具使用说明书一、工具介绍在电子产品的制造和维修过程中，合适的装配工具是必不可少的。
本说明书将为您介绍一些常用的电子产品装配工具，包括其名称、用途和正确使用方法，以确保您能够正确高效地使用这些工具。
二、螺丝刀1. 型号：PH0002. 用途：用于拧紧或松开小型螺丝，如手机、电脑等设备内部的螺丝。
3. 使用方法：将螺丝刀插入螺丝孔，逆时针旋转松开螺丝，顺时针旋转拧紧螺丝。
使用时要注意施加适当的力量，避免将螺丝刀滑脱或损坏螺丝。
三、吸盘1. 型号：2.5cm直径2. 用途：用于取下手机或平板电脑屏幕，可避免直接用手接触屏幕造成指纹和污渍。
3. 使用方法：将吸盘紧贴在屏幕上，用手指轻轻按下吸盘中心，然后缓慢提起吸盘，屏幕将随之脱离设备。
使用时要确保吸盘与屏幕紧密贴合，以便更好地吸附和拆卸屏幕。
1. 型号：细尖直镊2. 用途：用于精确操作电子元件，如捏取小型组件、连接线缠绕等。
3. 使用方法：握住镊子手柄，将细尖对准所需操作的物件，轻轻夹紧或拉动即可。
使用时要注意调整力度，以避免损坏物件。
五、线缆剥离工具1. 型号：61012. 用途：用于剥离电子产品内外的绝缘层，以便进行线缆的连接和修理。
3. 使用方法：将线缆插入剥离工具的切口，用力夹紧并沿着线缆旋转，使刀片切割绝缘层。
然后用手轻轻剥离绝缘层，暴露出内部的线缆。
在使用过程中要小心操作，避免割伤手指。
六、焊接工具1. 型号：TS100电烙铁2. 用途：用于进行电子产品元件的焊接和解焊操作。
3. 使用方法：先将烙铁连接到电源上，并待烙铁热度达到适宜的焊接温度后，将焊锡涂抹在焊点上。
然后将焊丝（或元件）与焊点接触，并轻轻触碰烙铁头，使焊锡熔化后固定元件。
使用时要注意避免烙铁过热，以免损坏元件。
1. 型号：502胶水2. 用途：用于固定电子产品中的零部件，如固定线缆、粘贴元件等。
3. 使用方法：将胶水挤出适量放在需要固定的位置，然后将两个物体紧密贴合。
认识一下电子产品装配中常用的工具和仪表
电烙铁在电子产品装配中的作用主要是手工焊接、拆焊元器件或部件。手工焊接是 利用电烙铁加热被焊金属件和锡铅等焊料，将熔化的焊料润湿已加热的金属表面使其形 铁在电子产品装配中的应用。 成合金，焊料凝固后使被焊金属连接起来，该焊接工艺也称为锡焊。图 员鄄 圆 所示为电烙
图 员鄄 圆摇 电烙铁在电子产品装配中的应用
图 员鄄 员摇 常用电烙铁的实物外形
内热式电烙铁加热速度快、功率小、耗电低，适合焊接小型元器件；外热式电烙铁功率大，
摇圆
适合大器件的焊接；恒温式电烙铁可以通过电控（ 或磁控） 的方式准确地控制焊接温度，因此 常应用于对焊接质量要求较高的场合；吸锡式电烙铁则将吸锡器与电烙铁的功能合二为一，非 常便于拆焊焊接的环境使用。此外，根据焊接产品的要求，还有防静电式和自动送锡式等特殊电 烙铁。
员郾 远摇 认识一下频谱分析仪
进行电子产品装配与调试时，常会用到频谱分析仪。频谱分析仪可测量在一定的频 段范围内有多少信号，每种信号的强度以及所占的带宽有多少，并进行显示，是电子产
品装配中常备的检测仪表。
员源 摇
员郾 远郾 员摇 频谱分析仪是什么样的
的结构以及键钮分布，可以看出频谱分析仪主要是由显示屏、操控按键、接口区域以及 电源开关等构成的。 频谱分析仪的功能丰富，用途广泛。图 员鄄 员愿 所示为典型频谱分析仪（ 惠普 愿缘怨源耘 ）
员郾 源郾 圆摇 万用表能干什么
万用表的功能多样，使用万用表可以实现对电流、电压、电阻值、电容量、电感量 的测量，是电子产品设计、生产、安装、调试中不可缺少的重要测量仪表。
摇愿
图 员鄄 员员摇 典型指针万用表的键钮分布
图 员鄄 员圆摇 典型数字万用表的键钮分布
在电子产品装配中，生产调试人员主要依靠万用表完成对电子产品的检测工作。例如，检测 电子产品的工作电压、电流等，然后将测量值与产品设计参数进行校对，以确定产品是否符合出 厂要求。其在测量精度、准确度和可靠性等方面都有很高的要求，因此，电子产品生产制造领域 对所使用的万用表要求很高。图 员鄄 员猿 所示为万用表在电子产品装配中的应用。
电子产品装配安全操作手册
电子产品装配安全操作手册在当今科技飞速发展的时代，电子产品已经成为我们生活中不可或缺的一部分。
从智能手机到电脑，从平板电视到智能家居设备，电子产品的种类繁多，而它们的装配过程则需要严格遵循安全操作规范，以确保产品质量和操作人员的安全。
一、准备工作在进行电子产品装配之前，必须做好充分的准备工作。
首先，要选择一个整洁、干燥、通风良好的工作环境。
杂乱的工作环境容易导致零件丢失、损坏，而潮湿和不通风的环境则可能会对电子元件造成损害。
其次，准备好所需的工具和设备。
常见的工具包括螺丝刀、钳子、镊子、电烙铁等，确保这些工具完好无损且符合工作要求。
同时，要配备必要的防护用品，如防静电手环、护目镜等。
另外，要仔细阅读产品的装配说明书和相关技术资料，了解产品的结构、性能和装配步骤。
对于复杂的电子产品，还可以进行一些预装配的练习，以熟悉操作流程。
二、静电防护静电是电子产品装配过程中的一大“隐形杀手”。
电子元件对静电非常敏感，微小的静电放电都可能会损坏它们。
因此，静电防护至关重要。
操作人员应始终佩戴有效的防静电手环，并确保其与接地系统良好连接。
工作台上应铺设防静电垫，以减少静电的产生和积累。
在取用电子元件时，应使用防静电容器或包装袋，避免直接用手接触。
同时，要保持工作环境的湿度在适当范围内，一般来说，相对湿度在 40% 60% 之间有助于减少静电的产生。
三、零部件的处理与安装在处理电子零部件时，要轻拿轻放，避免碰撞和摔落。
对于集成电路、芯片等精密元件，更要格外小心。
在安装零部件时，要严格按照装配说明书的要求进行操作。
确保零部件的方向、位置正确无误，螺丝、插头等连接部件要紧固可靠，但也要避免过度用力造成损坏。
对于一些需要焊接的部件，如电阻、电容等，要使用合适的电烙铁和焊接材料，并掌握好焊接的时间和温度。
焊接完成后，要检查焊点是否光滑、牢固，有无虚焊、短路等问题。
四、电源管理在电子产品装配过程中，涉及到电源的连接和操作时，必须格外小心。
电子产品拆装工具使用说明书
电子产品拆装工具使用说明书使用说明书一、前言电子产品已经成为人们日常生活和工作中必不可少的一部分。
为了更好地维护和修理电子设备，准确使用拆装工具是非常重要的。
本使用说明书将详细介绍电子产品拆装工具的使用方法和注意事项，以帮助用户正确操作，并确保安全性和高效性。
二、工具介绍1. 螺丝刀：螺丝刀是一种常见的拆装工具，用于拧动各种螺丝。
根据螺丝类型的不同，螺丝刀可分为十字型、平头型、六角型等各种规格。
2. 剥线钳：剥线钳主要用于去除电线绝缘层，是拆装电子产品中常用的工具之一。
3. 夹子：夹子可用于固定电子产品零部件，确保在拆卸或组装过程中的稳定性和安全性。
4. 吸盘：吸盘通常用于拆卸电子设备的屏幕或面板，以避免在操作过程中出现划痕或损坏。
5. 探针：探针主要用于检测电子元件之间的连接或断开情况。
三、使用方法1. 螺丝刀使用方法：（1）选择适合的螺丝刀规格，确保与螺丝的类型相匹配。
（2）将螺丝刀插入螺丝凹槽中，并保持垂直状态。
（3）用力以逆时针方向拧动螺丝，直到螺丝松动为止。
2. 剥线钳使用方法：（1）选择正确的剥线钳规格，确保与电线的直径相匹配。
（2）将电线插入剥线钳的剪刀口，留出一小段待剥的绝缘层。
（3）用力将剥线钳握紧，并转动数圈，直到绝缘层被完全剥离。
3. 夹子使用方法：（1）选择合适的夹子大小，确保能够牢固固定零部件。
（2）将夹子夹紧在需要固定的位置，确保稳定性。
4. 吸盘使用方法：（1）确保吸盘表面干净无尘。
（2）将吸盘贴在需要拆卸的屏幕或面板上，并用力按下，以确保吸附力的产生。
（3）用力向上提拉吸盘，以拆卸屏幕或面板。
5. 探针使用方法：（1）握住探针手柄，保持手柄与手指之间的绝缘。
（2）将探针的金属部分接触到需要检测的电子元件上，以确认连接或断开情况。
四、注意事项1. 使用任何拆装工具前，请确保电子设备已经断电，并且拔掉电源线。
2. 在使用螺丝刀、剥线钳等工具时，请酌情施加力度，以避免损坏零部件或其他部件。
电子产品维修工具使用说明书
电子产品维修工具使用说明书使用说明：本使用说明书为使用者提供了使用电子产品维修工具的详细步骤和注意事项。
请仔细阅读以下内容，并按照操作指南正确使用。
一、工具准备在进行电子产品维修之前，请确保以下工具已经准备齐全：1. 电子螺丝刀套装：包括各种规格的螺丝刀头，方便拆卸和装配各种螺丝；2. 镊子：用于取出小零件或电缆线时的操作工具；3. 多功能测试仪器：用于检测电子元件的电流、电压、电阻等数值；4. 吸尘器：用于清除电子产品内部的灰尘或杂物。
二、维修步骤1. 断电：在进行电子产品维修之前，务必先关闭电源并拔掉所有电源插头，确保安全；2. 拆机：使用螺丝刀套装，根据电子产品的外壳螺丝位置，逆时针拧下螺丝并将外壳打开；3. 检查电路板：使用多功能测试仪器，检查电路板上的元件是否正常工作。
若有出现故障的元件，可以使用镊子将其取下，并记录其编号以备更换；4. 更换元件：根据记录的编号，选择相应的元件进行更换。
注意在操作时，确保元件与电路板的接触良好，使用焊接工具固定元件；5. 清洁和维护：使用吸尘器清除电子产品内部的灰尘或杂物，并检查是否有损坏的电线或接头。
若有损坏，使用剪刀和电工胶带进行修复；6. 组装：将拆下的外壳部件重新装配到电子产品上，并旋紧螺丝以保证外壳的稳固。
三、注意事项1. 安全第一：在维修过程中务必断开电源，避免电击危险。
2. 小心操作：使用工具时要小心谨慎，以免损坏电子产品或伤到自己。
3. 清洁维护：定期清洁电子产品内部，防止灰尘或杂物堆积造成故障。
4. 保持环境整洁：在维修过程中保持操作环境整洁，避免杂物进入电子产品内部。
5. 定期检测：对维修后的电子产品进行定期检测，确保元件的正常工作状态。
四、故障排除1. 电源无法开启：检查电源插头是否插紧，检查电源线是否受损；2. 无电流传输：检查电缆连接是否松动，检查电缆是否损坏；3. 屏幕显示异常：检查显示屏的连接线是否接触良好，检查显示屏是否受损。
电子产品生产中常用工具和材料
（3） 要有足够旳机械强度。
电源软导线
双绞线
常用于网络通信中 （高压电缆
绝缘材料 ⑴ 薄型绝缘材料
绝缘纸
布胶带
聚乙烯防腐胶粘带
胶粘带
玻璃纤维套管
热缩套管
⑵ 绝缘漆
（3）热塑性绝缘材料
⑷ 云母制品
⑸橡胶制品
清洗剂
阻焊剂
焊膏
锡膏
由高品质旳焊锡粉和高粘性旳 助焊剂结合而成,合用于高精 密产品. 锡膏拥有良好旳扩散 性,耐热性及印刷性,印刷后仍 能长时间保持其粘度,可使表 面贴装工艺更有效率.广泛地 应用于电子产品生产所需旳丝 网模板印刷和定量分配器点涂 等领域.
SMT贴片红胶
贴片红胶是根据PCB制造商旳高速点胶和大批量丝网印刷旳性能 和质量要求而专门配制旳环氧树脂型电子专用胶粘剂. 具有贮存 稳定，使用以便，迅速固化，强度好，触变性好，电气绝缘性能 好等特点。本品主要用于片状电阻、电容、IC 芯片旳贴装工艺， 电子组装、PCB贴片组装,合用于点胶和刮胶.
• 铜扣和SMT专用接料钳 专用于SMT料带连接旳钳子，把铜扣钳在料带接口，使 料带旳连接到达理想化状态！再配合以胶片，完毕料带 旳连接。实现不断机就能够换料，提升制程效率，降低 机器磨损，完全利用剩余料件。可提升产量15%，综合 投资回报大500%。
粘合剂
APET，PP粘合剂
有机玻璃粘合剂
硅胶粘合剂E43
• 铜芯导线旳安全载流量（25℃）
b. 最高耐压和绝缘性能
• 导线标志旳试验电压，是表达导线加电1分钟不发生放电 现象旳耐压特征。
• 实际使用中，工作电压应该大约为试验电压旳1/3~1/5。
c. 导线颜色 ：选择安装导线颜色旳一般习惯
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24
电烙铁的分类：
（1）根据传热方式分，可分为 内热式电烙铁 外热式电烙铁
（2）根据用途分，可分为 恒温电烙铁 吸锡电烙铁 防静电电烙铁 自动送锡电烙铁 感应式烙铁（又称速烙铁，俗称焊枪）
3
1．普通工具
指既可用于电子产品装配，又可用于其它 机械装配的通用工具。常用的有：
螺钉旋具（也称螺丝刀，俗称改锥或起子）
尖嘴钳
斜口钳
钢丝钳
剪刀
镊子
扳手
手锤
锉刀
4
一字取和十字取图片
图 一字形螺钉旋 具
图 十字螺钉旋具
5
电批、风批及自动螺钉旋具图片
图 电批、风批
图 自动螺钉旋具
6
图 尖嘴钳
7
斜口钳图片
25
内热式电烙铁结构图片
图 内热式电烙铁
26
外热式电烙铁结构图片
图 直立型外热式电烙铁
图 T形外热式电烙铁
27
烙铁头形状的图片
图 烙铁头的形状
28
（1）内热式电烙铁的组成和特点：
组成：内热式电烙铁由烙铁芯、烙铁头、 弹簧夹、连接杆、手柄、接线柱、电源线及 紧固螺丝等部分组成。
特点：其热效率高（高达85％～90％） ，烙铁头升温快、体积小、重量轻；但使用 寿命较短(与外热式的相比)。内热式电烙铁 的规格多为小功率的，常用的有20W、 25W、35W、50W等。
31
磁控恒温烙铁图片
图 磁控恒温烙铁
32
调温恒温电烙铁、防静电焊台图片
图 调温恒温电烙铁(吸锡及防静电焊台)
33
（4）吸锡电烙铁
吸锡电烙铁是在普通烙铁的基础上增加吸 锡机构，使其具有加热、吸锡两种功能。
吸锡电烙铁用于拆焊（解焊）时除去焊接 点上的焊锡。操作时，先用吸锡电烙铁加温 焊点，等焊锡溶化后接动吸锡装置，即可将 锡吸走。
37
自动送锡电烙铁图片
图 自动送锡电烙铁
38
（7）感应式烙铁（也叫速烙铁或焊枪）
感应式烙铁是通过一个次级只有1～3匝的 变压器，将初级的高电压（交流220V）变 换到次级的低压大电流，并使次级感应出的 大电流流过烙铁头，使烙铁头迅速达到焊接 所需的温度。
该烙铁的特点是加热速度快，一般通电几 秒钟，即可达到焊接温度，特别适于断续工 作的使用。但该烙铁头上带有感应信号，对 一些感应敏感的器件不要使用这种烙铁焊接 。
图 烙铁架
43
电烙铁的合理选用与使用
选用烙铁的依据
44
如果有条件，选用恒温式电烙铁是比较理想的。
烙铁头温度的高 低，可以用热电 偶或表面温度计 测量，也可以根 据助焊剂的冒烟 状态粗略地估计 出来。
实际工作中，要根据情况灵活运用电烙铁。
45
电烙铁的灵活使用 烙铁头与烙铁尖温度的关系： •烙铁头越长，温度越低；越细，热容 量越小，但热量越集中 •烙铁头越短，温度越高；越粗，热容 量越大，但热量越分散
30
（3）恒温（调温）电烙铁 ：
恒温电烙铁的温度能自动调节保持恒定。常 用的有：磁控恒温烙铁和热电耦检测控温式自 动调温恒温电烙铁（又称自控焊台）两种。
磁控恒温电烙铁：是借助于电烙铁内部的磁 性开关而达到恒温的目的。
自控焊台：是依靠温度传感元件（热电耦） 监测烙铁头温度，并去控制电烙铁的供电电路 输出的电压高低，从而达到自动调节烙铁温度 ，使烙铁温度恒定的目的。
图 斜口钳
8
钢丝钳和剪刀图片
图钢丝钳
图剪刀
9
镊子图片
图 镊子
10
固定扳手图片
图 固定扳手
11
套筒扳手及手柄、手柄连杆图片
图 套筒扳手及手柄、手柄连杆
12
活动扳手及扳动方向图片
图 活动扳手
图 活动扳手扳动方向示意图
13
内六角扳手、T系列梅花槽螺丝刀图片
图 内六角扳手
图 T系列梅花槽螺丝刀
14
电子产品装配常用工具
2020年7月11日星期六
学习要点：
熟悉电子产品装配中，常用手工工具和常 用专用设备的组成、类型、工作过程、作 用及外形结构等。
2
常用工具包括：五金工具、焊接工具和 常用的专用设备等。
一、 常用的五金工具 常用的五金工具，主要是指运用机械 原理，来进行电子产品安装和加工的工具 。一般分为普通工具和专用工具两大类。
热熔胶枪、手枪式线扣钳图片
图 热熔胶枪
图 手枪式线扣钳
20
元器件引线成形夹具图片
图 元器件引线成形夹具
21
无感小旋具、钟表起子图片
图 无感小旋具 图 钟表起子
22
二、焊接工具
焊接工具是指电气焊接用的工具。 电子产品装配中使用的焊接工具主要有：
电烙铁 电热风枪 烙铁架
23
焊接工具
电烙铁 作用：用于各类无线电整机产品的手工 焊接、补焊、维修及更换元器件。
整形锉图片
图 整形锉
15
2 专用工具
指功能很专业的工具。常用的有： 剥线钳 绕接器 压接钳 热熔胶枪 手枪式线扣钳 元器件引线成形夹具 无感小旋具（无感起子） 钟表起子
16
剥线钳及其使用情况图片
图 剥线钳及其使用情况
17
绕接工具图片
网线钳
19
29
（2）外热式电烙铁的组成和特点：
组成：外热式电烙铁的组成部分与内热式 电烙铁相同，但外热式电烙铁的烙铁头安装 在烙铁芯的里面，即产生热能的烙铁芯在烙 铁头外面，故称为外热式电烙铁。
特点：外热式烙铁的优点是经久耐用、使 用寿命长，长时间工作时温度平稳，焊接时 不易烫坏元器件，但其体积较大、升温慢。 外热式烙铁常用的规格有25W、45W、 75W、100W、200W等。
34
吸锡电烙铁图片
图 吸锡电烙铁
35
（5）防静电烙铁电烙铁 ：
防静电烙铁用于有特殊要求的场合使用， 如焊接超大规模的CMOS集成块、计算机 板卡、手机等。
36
（6）自动送锡电烙铁 ：
自动送锡电烙铁是在普通烙铁的基础上 增加了焊锡丝输送机构，能在焊接时由烙 铁自动将焊锡送到焊接点。使用这种电烙 铁，可使操作者腾出一只手（原来拿焊锡 的手）来固定工件。
39
感应式烙铁图片
图 感应式烙铁
40
（8）电热风枪
组成：电热枪由控制台和电热风吹枪组成。 原理：利用高温热风，加热焊锡膏和电路
板及元器件引脚，使焊锡膏熔化， 来实现焊装或拆焊的目的。 作用：专门用于焊装或拆卸表面贴装元器 件的专用焊接工具。
41
电热风枪图片
图 电热风枪
42
（9）烙铁架 用于搁放通电加温后的电烙铁，以免烫坏 工作台或其他物品。
