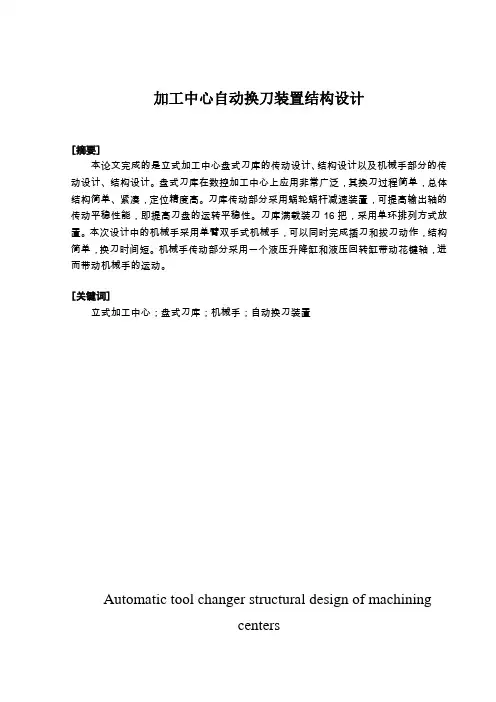

加工中心自动换刀装置结构设计[摘要]本论文完成的是立式加工中心盘式刀库的传动设计、结构设计以及机械手部分的传动设计、结构设计。
盘式刀库在数控加工中心上应用非常广泛，其换刀过程简单，总体结构简单、紧凑，定位精度高。
刀库传动部分采用蜗轮蜗杆减速装置，可提高输出轴的传动平稳性能，即提高刀盘的运转平稳性。
刀库满载装刀16把，采用单环排列方式放置。
本次设计中的机械手采用单臂双手式机械手，可以同时完成插刀和拔刀动作，结构简单，换刀时间短。
机械手传动部分采用一个液压升降缸和液压回转缸带动花键轴，进而带动机械手的运动。
[关键词]立式加工中心；盘式刀库；机械手；自动换刀装置Automatic tool changer structural design of machiningcentersAbstractwhat finished in this paper is drive design, structural design and the power transmission parts design of disc tool magazine in vertical machining center. This tool magazine is widely applied in NC machining center. And the process of changing tools is simple, short change time , high precision, simple and compact of structure, reliable, easy maintenanced and low cost. The transmission part of this tool magazine adopts gear reducer. The design of worm gearbox device can improve the stationarity of output shaft, namely, increasing the operation stability and smooth transmission properties of tool magazine.Transmission device of tool magazine adopts a adjusting sleeve to eliminate the transmission clearance of worm.This tool magazine can load 16 cutting tools which are arranged with monocylic and according to the principle of nearby to choose the right tool. The manipulator of this design is the manipulator with one arm and pair of hands.The advantage of this manipulator is that it can complete the action of inserting tool and pulling out the tool at the same time,simple structure and short change time. Mechanical transmission part adopts a hydraulic lift cylinder and hydraulic cylinder drives the spline shaft rotation, thus drive the motion of the manipulator.Key wordsV ertical machining center; Disc tool magazine; Manipulator; Automatic Tool Changer毕业论文﹙设计﹚任务书一、毕业设计题目加工中心自动换刀装置结构设计二、毕业设计工作自_ 2012 年__11_ 月__19 _日起至 2013 _年 6 月_10 _日止三、毕业设计进行地点: 校内四、毕业设计内容要求：随着机械加工业的发展，制造行业对于带有自动换刀系统的高效高性能加工中心的需求量越来越大。
加工中心刀刀库(链式刀库)机械毕业设计方案
第一章绪论本章首先从数控机床的发展历程引出加工中心的发展趋势，再具体到本次设计针对的刀库的任务要求，明确了本设计任务的主要内容。
引言1952年世界上出现了第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。
1958年第一台加工中心问世，它将多工序<铣、钻、镗、铰、攻丝等）加工集于一身；适应加工多品种和大批量的工件；增加机床功能<自动换刀、自动换工件、自动检测等），使自动化程度和加工效率上了一个新台阶；使无人化<或长时间无人操作）加工成为现实。
90年代以来，数控加工技术得到迅速的普及及发展，数控加工中心在制造业得到越来越广泛的应用。
目前国内企业生产制造的加工中心主要是面向生产领域，其结构复杂、精度高、封闭性强，价格昂贵。
加工中心已成为柔性制造系统、计算机集成制造系统和自动化工厂的基本单元。
加工中心是数控机床的代表，是高新技术集成度高的典型机电一体化机械加工设备，受到世界各工业发达国家的高度重视，技术迅速发展，品种和数量大幅度增加，成为当今世界机械加工设备中最引人注目的一类产品。
加工中心简介加工中心的发展简史1952年世界上出现第一台数控机床，使多品种、中小批量的机械加工设备在柔性、自动化和效率上产生了巨大变革。
它用易于修改的数控加工程序进行控制，因而比大批量生产重使用组合机床生产线和凸轮、开关控制的专用机床有更大的柔性，容易适应加工件品种的变化，进行多品种加工。
它用数控系统对机床的工艺功能、几何图形运动功能和辅助功能实行全自动的数字控制，因为有更高的自动化程度和加工效率，大大改变了中小批量生产中普通机床占整个机械加工70%~80%的状况。
数控机床能实现两坐标以上联动的功能，其效率和精度比用手工和样板控制加工复杂零件要高得多。
1958年第一台加工中心在美国卡尼、特雷克<Kearney&Trecker）公司问世。
现代加工中心的内容是什么？第一，它是在数控镗床或数控铣床的基础上增加自动换刀装置，可使工件在一次装卡中，能够自动更换刀具，自动完成工件上的铣削、钻孔、镗孔、铰孔、攻丝等工序的数控机床。
一种加工中心液压刀库手动装刀的简易装置的使用方法
一种加工中心液压刀库手动装刀的简易装置的使用方法
使用该简易装置装刀的步骤如下：
1. 首先，将需要安装的刀具准备好，并确保其是干净的并没有任何杂物附着在上面。
2. 将该简易装置放置在加工中心的刀库上，并确保其稳定不会滑动。
3. 打开装置上的手动夹紧装置，将其张开。
4. 将刀具的刀杆插入手动夹紧装置中，并确保刀具与装置的刀杆夹持部位对齐。
5. 使用手动夹紧装置上的手柄，逐渐将刀具夹紧，直至刀具牢固地固定在装置上。
6. 通过装置上的调节装置，调整刀具的夹持力度，确保刀具夹持的紧固程度适中，既不会松动也不会过紧。
7. 检查刀具的安装情况，确保刀具已经完全固定在装置上，并且没有松动的迹象。
8. 将装置上的刀具悬起，并将装置放回加工中心的刀库中。
9. 确保刀库和刀夹具的位置对齐，然后将装置轻轻放置在刀库上，确保装置稳定不移动。
10. 关闭刀库的门，并进行其他操作或加工。
注意事项：
- 在装刀过程中，应保证安全，避免手部接触到刀具及装置运作的部位。
- 在调整刀具夹持力度时，应适度控制力度，避免造成刀具损坏或夹紧过紧而难以取出。
- 在放置装置到刀库时，应确保装置的稳定性，避免在操作过程中掉落或滑动。
机电专业加工中心自动换刀装置的结构及控制设计

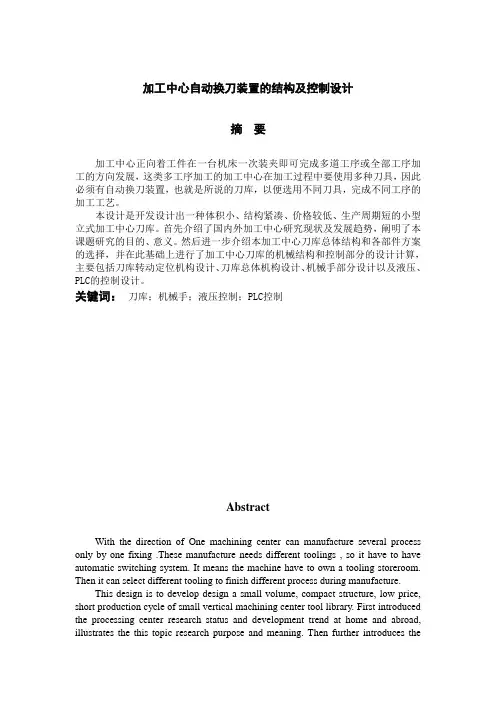

加工中心自动换刀装置的结构及控制设计摘要加工中心正向着工件在一台机床一次装夹即可完成多道工序或全部工序加工的方向发展，这类多工序加工的加工中心在加工过程中要使用多种刀具，因此必须有自动换刀装置，也就是所说的刀库，以便选用不同刀具，完成不同工序的加工工艺。
本设计是开发设计出一种体积小、结构紧凑、价格较低、生产周期短的小型立式加工中心刀库。
首先介绍了国内外加工中心研究现状及发展趋势，阐明了本课题研究的目的、意义。
然后进一步介绍本加工中心刀库总体结构和各部件方案的选择，并在此基础上进行了加工中心刀库的机械结构和控制部分的设计计算，主要包括刀库转动定位机构设计、刀库总体机构设计、机械手部分设计以及液压、PLC的控制设计。
关键词：刀库；机械手；液压控制；PLC控制AbstractWith the direction of One machining center can manufacture several process only by one fixing .These manufacture needs different toolings , so it have to have automatic switching system. It means the machine have to own a tooling storeroom. Then it can select different tooling to finish different process during manufacture.This design is to develop design a small volume, compact structure, low price, short production cycle of small vertical machining center tool library. First introduced the processing center research status and development trend at home and abroad, illustrates the this topic research purpose and meaning. Then further introduces theoverall structure and parts machining center tool storage scheme choice, on the basis of the machining center tool library of mechanical structure and control part of the design and calculation, mainly including library rotational positioning design, knife library overall organization design, mechanical parts and hydraulic design, PLC control design.Keywords: Knife library, Mechanical, Hydraulic control, PLC control.目录摘要 (1)Abstract (1)目录 (2)第1章绪论 (5)1.1国内外的研究现状和发展趋势 (6)1.1.1当前世界NC机床的研究现状 (6)1.1.2我国数控机床产业的发展状况 (7)1.1.3我国数控机床研究存在的问题 (13)1.2加工中心简介 (9)1.2.1加工中心的发展简史 (9)1.2.2加工中心的结构组成 (10)1.2.3加工中心的分类 (11)1.2.4加工中心的功能及特点 (17)1.2.5加工中心的发展动向 (19)1.3自动换刀系统产品化的意义和前景 (22)1.4本设计研究的目的和意义 (25)1.5本设计完成的主要工作 (25)第2章总体方案的设计 (26)2.1运动方案的设计 (26)2.1.1运动数目的确定 (26)2.1.2运动方案的确定 (26)2.2功能部件的设计方案 (23)2.2.1主传动系统 (23)2.2.2进给伺服系统 (30)2.2.3自动换刀系统 (28)2.2.4基础部件 (30)2.2.5数控系统 (30)2.2.6辅助装置 (31)2.3方案的分析论证及确定 (31)2.3.1 机械结构方案的提出 (31)2.3.2传动方案的提出 (31)2.3.3机械结构方案的可行性分析 (32)2.3.4传动方案的可行性分析 (32)2.3.5机械结构方案的确定 (33)2.3.6传动方案的确定 (33)2.4总体布局 (34)2.5主要技术参数 (34)第3章刀库的设计 (40)3.1刀库简介 (40)3.1.1 刀库的类型 (40)3.2刀库的结构设计 (42)3.2.1刀库主要参数的确定 (42)3.2.2刀库转动定位机构的设计 (39)3.2.3刀库主轴的设计 (41)3.2.4刀库转动电机的选择计算 (45)3.2.5滚动轴承的选择计算 (51)3.2.6键的选用与计算 (53)3.2.7刀库的支承部分的设计 (53)第4章机械手的设计 (51)4.1确定换刀机械手形式 (51)4.1.1单臂双爪机械手的结构及工作原理 (52)4.2机械手的结构设计 (54)4.2.1齿轮的设计计算 (54)4.2.2机械手轴的设计计算 (57)4.2.3滑动轴承的选型计算 (61)第5章自动换刀装置的液压控制设计 (62)5.1液压传动系统简介 (63)5.1.1液压传动系统的组成 (63)5.1.2液压传动系统的结构 (63)5.1.3液压传动系统的控制原理 (64)5.2自动换刀装置的液压系统原理图 (64)5.2.1自动换刀装置换刀动作的顺序控制过程 (65)5.3 执行元件的选型计算 (65)5.3.1液压缸的计算 (65)5.4动力元件的选型 (72)5.4.1液压泵的选型 (72)5.5 控制元件的选型 (72)5.5.1方向控制阀的选型 (73)5.5.2流量控制阀的选型 (73)5.5.3控制元件的计算结果 (73)5.6 辅助元件的选型 (73)5.6.1管道的选型计算 (73)5.6.2管接头的选型 (70)5.6.3 过滤器的选型 (70)5.6.4 油箱的选型 (70)5.7 工作介质的选择 (71)5.7.1 液压油的选择 (71)第6章自动换刀装置的PLC控制设计 (72)6.1 PLC概述 (72)6.1.1 PLC简介 (72)6.1.2 PLC的主要特点 (72)6.2 PLC控制设计 (72)6.2.1 机械手控制系统PLC的选择 (72)6.2.2 机械手的工作流程 (73)6.2.3 机械手自动换刀系统的原理 (73)6.2.4 工步时间分配 (74)6.2.5 PLC的硬件I/O单元 (74)6.2.6 PLC的硬件I/O接口原理图 (75)6.2.7 PLC的控制流程图 (76)6.2.7 PLC的梯形图 (81)6.2.8 指令表 (82)结论............................................. 错误！未定义书签。
数控加工中心盘式刀库设计
数控加⼯中⼼盘式⼑库设计摘要90年代以来，数控加⼯技术得到迅速的普及及发展，⾼速加⼯中⼼作为新时代数控机床的代表，已在机床领域⼴泛使⽤。
⾃动换⼑⼑库的发展俨然已超越其为数控加⼯中⼼配套的⾓⾊，在其特有的技术领域中发展出符合机床⾼精度、⾼效率、⾼可靠度及多任务复合等概念的独特产品。
⼑库作为加⼯中⼼最重要的部分之⼀，它的发展也直接决定了加⼯中⼼的发展。
本论⽂完成的是盘式⼑库的总体设计、传动设计、结构设计，在确定了整体设计⽅案后，运⽤UG对整个盘式⼑库进⾏了实体建模和运动仿真分析。
分析结果显⽰，整个系统⽆⼲涉，且整体运⾏平稳。
运⽤ ANSYS 对系统的关键部件进⾏了受⼒和变形分析。
结果显⽰：系统关键部件设计合理，变形量在设计范围之内。
这种⼑库在数控加⼯中⼼上应⽤⾮常⼴泛，其换⼑过程简单，换⼑时间短，定位精度⾼；总体结构简单、紧凑，动作准确可靠；维护⽅便，成本低。
本⼑库传动部分分两级减速，⼀级传动部分采⽤直齿轮减速装置，⼆级传动部分采⽤蜗轮蜗杆减速装置，此种设计⽅案可提⾼输出轴的传动平稳性能，即提⾼⼑盘的运转平稳性。
本⼑库满载装⼑24把，采⽤单环排列⽅式排放。
关键词：加⼯中⼼；⼑库；数控加⼯AbstractSince the 1990s, CNC machining technology has been rapidly gaining popularity and development. As a new era of high-speed machining center CNC machine tools represent, have been widely used in the field of machine tools. Automatic tool changer magazine seems to have gone beyond the development of CNC machining centers supporting its role in the field of its unique technology developed to meet the machine precision, high efficiency, high reliability and multi-task complex concepts such unique products. Magazine as a processing center one of the most important parts, and its development is also directly determines the machining center.In this thesis, completed the disc magazine's overall design, transmission design, structural design, in determining the overall design, the use of UG to the entire disc magazine conducted a physical modeling and motion simulation analysis. The results showed that the system without interference and the overall smooth operation. Using ANSYS on the system key components of stress and deformation analysis. The results showed that: the system key component design is reasonable, the amount of deformation in the design range. This magazine in CNC machining center is widely used, its tool change process is simple, tool change time is short, high positioning accuracy; overall structure is simple, compact, accurate and reliable; easy maintenance, and low cost. The magazine drive part of two deceleration, a transmission part adopts straight gear reduction, two transmission part adopts worm gear unit, such a design can improve the output shaft of the transmission smooth performance, that is, raising the cutter smooth operation sex. The magazine full loaded knife 24, the use of single-ring arrangement emissions.Keywords: machining centers; magazine; CNC machining⽬录摘要 .............................................................................................. 错误！未定义书签。
加工中心刀具库结构设计大学论文
毕业设计(论文) 加工中心刀具库结构设计所在学院专业班级姓名学号指导老师年月日课题是加工中心刀具库结构设计。
刀库容量—40把刀，最大刀具直径160mm，寻刀速度1秒/刀位。
刀具库由电机传动。
这种刀库在数控加工中心上应用非常广泛,其换刀过程简单，换刀时间短；总体结构简单、紧凑，动作准确可靠；维护方便，成本低。
本课题的目的就是要通过对加工中心刀库的优化设计以提高换刀速度，减少助助时间。
全套设计请加197216396或401339828关键词：加工中心，刀具库，电机，数控Topic is the design tool library structure of machining center. The capacity of the tool storage - 40 knife, the maximum tool diameter 160mm, find the knife speed 1 / cutter. Cutter is driven by the motor. The cutter in NC machining center is widely used, the tool change is simple, tool change time is short; the structure is simple, compact, accurate and reliable operation; easy maintenance, low cost. The purpose of this paper is to the optimal design for the machining center to improve the tool change speed, reduce the auxiliary time.Key Words:machining centers, CNC machine tool library目录摘要 (II)Abstract (III)目录 ...................................................................................................................................... I V 第1章绪言 .. (1)1.1课题的目的 (1)1.2课题设计方案的选择和设计手段 (1)1.3刀库系统的发展趋势 (2)1.4刀库系统的发展方向 (2)第2章加工中心刀具库总体结构设计 (5)2.1设计参数或原始数据 (5)2.2刀套线速度 (5)2.3链参数确定 (5)2.4负载转矩选电机 (5)第3章链参数计算 (9)3.1传送链的设计 (9)3.2轴承的选型及校核 (11)3.3链强度计算 (13)3.3.1链传动的运动特性 (13)3.3.2链传动的动载荷 (15)3.3.3链传动的受力分析 (16)3.3.4滚轮接触强度的计算 (17)第4章二级齿轮传动零件的设计计算 (18)4.1高速级齿轮的设计计算 (18)4.2低速级齿轮的设计计算 (21)4.3轴的计算 (25)4.3.1高速轴的计算 (25)4.3.2中间轴 (32)4.3.3输出轴 (34)4.3.4低速轴的计算 (38)4.4键连接的选择和计算 (38)4.4.1 高速轴（I轴）上键的选择及校核 (38)4.4.2 中间轴（II轴）上键的选择及校核 (39)4.4.3 高速轴（III轴）上键的选择及校核 (39)4.5滚动轴承的选择和计算 (40)4.6联轴器的选择和计算 (43)4.7主要尺寸及数据 (43)4.8润滑与密封 (44)总结 (45)参考文献 (46)致谢 (47)第1章绪言1.1课题的目的未来工具机产业的发展，均以追求高速、高精度、高效率为目标。
加工中心刀库形式
加工中心刀库形式13数控技术一田磊 135307127摘要：加工中心有立式、卧式、龙门式等多种，其自动换刀装置的形式更是多种多样，换刀的原理及结构的复杂程度也各不相同，除利用刀库进行换刀外，还有自动更换主轴箱、自动更换刀库等形式。
利用机械手实现换刀，是目前加工中心大量使用的换刀方式。
由于有了刀库，机床只要有一个固定的主轴夹持刀具，有利于提高主轴刚度。
独立的刀库，大大增加了刀具的存储数量，有利于扩大机床的功能，并能较好地隔离各种影响加工精度的因素。
刀库用于存放刀具，它是自动换刀装置中的主要部件之一。
根据刀库存放刀具的数目和取刀方式，刀库可设计成不同类型。
关键词：加工中心自动换刀刀具刀库AbstractMachining center has a vertical, horizontal, gantry, etc, the automatic tool change device form is varied, the principle of tool change and the complexity of the structure are different, in addition to the use of knife library for tool change, and automatically change the spindle box, automatically change the knife library, etc. Using manipulator to realize too change, is the way of tool change is widely used in machining center. Library with the knife, as long as there is a fixed axis machine tool clamping tool, to improve the spindle stiffness. Independent of knife library, greatly increases the storage quantity of cutting tool, which helps to expand the function of machine tool, and can be well isolated various factors that affect the machining accuracy. Knife library to hold the cutting tool, it is one of the main components of automatic tool change device. According to the number of inventory to put the knives and take knife, knife library can be designed into different types.Keywords:processing center automatic tool change the cutting tool knife library1、引言自动换刀数控机床多采用刀库式自动换刀装置。
小型立式加工中心无机械手自动换刀装置的设计
如图 4所示 , 它由主动曲柄 、槽轮 、拨销和锁止盘组
成。
外啮合槽轮机构的主动曲柄回转轴线与槽轮回转
轴线平行 , 通常主动曲柄作等速回转 , 当主动曲柄上
的拨销进入槽中 , 就拨动槽轮作反向转位运动 , 当拨
销从槽中脱出 , 槽轮即静止不动 , 并由锁止盘定位 。
当只有一个拨销时 , 主动曲柄转一周 , 槽轮作转一个
11512 刀爪尺寸的设计
刀爪的外型尺寸根据 30号刀柄设计 。
11513 夹块的设计
夹块在刀爪抓刀时插入到键下半部中 , 以及刀具
在刀库中时夹块一直插在键中 , 起准确定位的作用 。
因此 , 夹块的宽度尺寸精度要求很高 。夹块宽度的尺
寸主要由键的宽度来决定 。
116 刀库转动定位机构的设计
11611 刀库转动定位机构的选择
RS
为滚子中心到锁止盘中心的距离
P
。
如果 TFC ≤电机的额定转矩 , 则符合要求 。
11713 最大加速转矩 Tcam
y双向精11床身21xy精密数控工作台31刀库移动部件41刀库51z向进给部件61立柱71电主轴图1mcv2520小型立式加工中心总体结构示意图为使加工中心的结构紧凑减小加工中心的外形尺寸降低成本在设计自动换刀装置时应在满足使用要求的前提下尽量使其结构简单紧凑价格低廉易制造拆卸装配维修方便备件容易得到
性间歇 运 动 , 常 用于
各种分度转位机构中 。
槽轮机 构 有三 种 基 本 图 4 外啮合槽轮机构
类型 : 外啮 合槽 轮机
的工作原理图
构 、内啮合槽轮机构和球面槽轮机构 [2, 4 ] 。刀库即可
采用外啮合槽轮机构也可采用内啮合槽轮机构 。设计
中采用外啮合槽轮机构 。外啮合槽轮机构的工作原理
加工中心换刀装置(机械手)的设计--毕业设计
2012届分类号：单位代码：10452毕业设计加工中心换刀装置的设计姓名胡文午学号201203110214年级2012级（2）班专业机械设计制造及其自动化系（院）机械工程学院指导教师刘玉慧2016年 4月 6日目录摘要 (1)关键词 (1)1前言 (2)2加工中心的总体布局 (2)2.1技术条件 (2)2.2总体布局 (3)2.3卧式加工中心的机械结构 (3)3换刀机械手的设计 (4)3.1刀具的交换装置 (4)3.1.1自动换刀装置 (4)3.1.2机械手的种类 (5)3.1.3手爪的选择 (9)3.1.4刀具的夹持 (10)3.2机械手的驱动装置 (11)3.2.1手臂的伸缩运动 (11)3.2.2手爪的开合 (11)3.2.3回转运动 (12)3.2.4直线运动 (12)3.3设计计算 (13)3.3.1手指夹紧力的计算 (13)3.3.2齿轮的设计 (13)3.3.3轴的设计 (19)3.3.4轴承的设计 (24)3.3.5弹簧的设计 (28)4结论 (31)参考文献 (31)致谢 (32)加工中心换刀装置的设计学生：胡文午指导老师：刘玉慧摘要：机械手是自动换刀装置中交换刀具的主要工具，它担负着把刀库上的刀具送到主轴上，再把主轴上已用过的刀具返回刀库上的任务。
设计思路是用机械手的动作来实现对加工中心的换刀，机械手的转动有回转液压缸运来实现，其动力则由驱动系统实现。
加工中心的自动换刀装置，通常是由刀库和机械手组成，它是加工中心的象征，又是加工中心成败的关键环节。
因此各加工中心制造厂家都在下大力研制动作迅速、可靠性高的自动换刀装置，以求在激烈的竞争中取得好效益，自动换刀装置是加工中心的核心内容，各厂家都在保密，极少公开有关资料，尤其机械手部分更是如此。
这种机械手的拔刀、插刀动作，大都由油缸动作来完成。
根据结构要求，可以采用油缸动，活塞固定；或活塞动，油缸固定的结构形式。
整个机械手由机械臂伸缩机构，机械爪开合机构，回转机构及装卸刀具直线运动机构组成。
刀具库总装与控制系统设计
摘要随着科学技术的发展，世界先进制造技术的兴起和不断成熟，而对作为现代制造业非常重要的加工中心提出了更高的要求，超高速切削、超精密加工等技术的应用，对加工中心的各种组成部分提出了更高的性能指标。
由于加工中心备有刀具库，大大增加了刀具的储存容量。
有利于提高主轴的刚度，独立的刀库，大大增加了刀具的储存数量，有利于扩大机床的功能，并能较好的隔离各种影响加工精度的干扰因素。
自动换刀装置应当具备换刀时间短、刀具重复定位精度高、足够的刀具储备量、占地面积小、安全可靠等特性。
刀库的作用是储备一定数量的刀具，刀具库中的刀具主要用于对工件的切、钻、铣、镗等的加工。
加工中心的刀具库主要由电动机、制动器、减速器、槽轮机构、链轮链条组成。
减速器是三级圆柱齿轮减速器，其结构紧凑、传动比大，均载效果好。
做为动力源的电动机，要选择经济实惠的电动机；减速器中的轴与齿轮均要进行强度校核，轴按照计算弯曲应力来校核其强度；槽轮机构要选择适当的槽数与拨销数；链条链轮同样要选择好链轮的齿数；控制部分主要研究PLC在选刀方面的作用。
关键词加工中心；刀具库；数控系统；总装与控制AbstractWith the development of science and technology, the rise of advanced manufacturing technology and continues to mature, while very important in modern manufacturing processing center a higher demand high-speed cutting，ultra-precision processing technology, the processing center The elements of a higher performance index. As the machining center with tool libraries, greatly increasing the storage capacity of the tool. Help to improve spindle rigidity, independent tool storage, tool storage significantly increased the number of help expand the functions of machine tools, and can better isolate the various factors that affect the machining accuracy of the interference.Automatic tool changer with tool change time should be short, high repeat positioning accuracy tool, adequate reserves tools, small size, security and reliability features. Knife is the role of the Treasury reserves a certain number of tool, cutting tool in the tool used for the main part of the cutting, drilling, milling, processing, and so boring. Processing center of the main tool by the motor, brakes, reducer, geneva, sprocket chain formed. Reducer are three cylindrical gear reducer, the compact structure, transmission ratio, are contained good effect. As a power source for the motor, it is necessary to choose the economic benefits of the motor; reducer in the shaft and gear are required to check for strength, calculated in accordance with the shaft bending stress to check their strength; tank round of institutions to choose the appropriate slot for the number of sales ; Chain sprocket have to choose the good sprocket teeth; control of the main PLC elections knife in the roleKey words machining centers tool library numerically controlled lathe assemblyand control目录1 绪论 (1)1．1 加工中心的定义和在国内外的发展情况及趋势 (1)1．2刀具库的概述和形式选择 (3)1．3 链式刀具库原理图 (4)1．4本文的主要研究内容、意义与前景 (5)2 HP型链条及链式刀库机械传动系统设计 (7)2．1 HP型链条及链式刀库传动系统注意问题 (7)2．2 HP型刀库专用链条 (8)2．3 链条参数的选择 (9)2．4 支承 (10)2．5系统布置 (11)3链轮的设计 (12)4 槽轮机构的设计 (14)5 电动机的选择 (17)5．1 计算刀库的总重量 (17)5．2电动机的选择 (17)6 减速箱的设计与计算 (20)6．1 确定减速箱的总传动比及分配传动比 (20)6．1．1 确定总传动比 (20)6．1．2 分配减速箱各级传动比 (20)6．2 计算减速箱的动力参数 (20)6．2．1 各轴的转速 (21)6．2．2 各轴的输入转矩 (21)6．2．3 各轴的输入功率（减速器的效率为0.95） (21)6．3 减速箱内齿轮的设计 (21)6．3．1 第一级圆柱齿轮的设计 (22)6．3．2第二级圆柱齿轮的设计 (24)6．3．3 第三级圆柱齿轮的设计 (25)6．4 轴的计算与校核 (26)6．4．1轴Ⅰ的计算设计 (26)6．4．2 轴Ⅱ的计算设计 (27)6．4．3轴Ⅲ的计算设计 (31)6．4．4 轴Ⅳ的计算设计 (34)6．5 轴承的选用与计算 (37)6．5．1 轴Ⅰ与轴Ⅱ上轴承的选用 (37)6．5．2 轴Ⅲ上轴承的选用与计算 (38)6．5．3 轴Ⅳ上轴承的选用与计算 (39)7 PLC控制系统的设计 (41)总结 (45)致谢 (46)参考文献 (47)附录 (48)附录1 (48)附录2 (59)1 绪论1．1 加工中心的定义和在国内外的发展情况及趋势加工中心是备有刀库，并能自动更换刀具，对工件进行多工序加工的数字控制机床。
加工中心刀库自动换刀装置结构设计
加工中心刀库自动换刀装置结构设计绪论1.1背景及研究意义随着机械加工工业的发展，制造行业对于具有高效高性能的加工中心的需求量越来越大。
自动换刀装置作为加工中心的重要组成部分其主要的作用在于减少加工过程中的非切削时间，以提高生产率、降低生产成本，进而提升机床及至整个生产线的生产率，所以自动换刀装置在交工中心中扮演着重要角色。
1.2自动换刀装置国内外发展与现状从换刀系统发展的历史来看，1956年日本富士通研究成功数控转塔式冲床，美国IBM公司同期也研制成功了“APT”（刀具程序控制装置）。
1958年美国K&T公司研制出带ATC（自动刀具交换装置）的加工中心。
1967年出现了FMS（柔性制造系统）。
1978年以后,加工中心迅速发展,带有ATC装置，可实现多种工序加工的机床，步入了机床发展的黄金时代。
1983年国际标准化组织制定了数控刀具锥柄的国际标准，自动换刀系统便形成了统一的结构模式。
目前国内外数控机床自动换刀系统中，刀具、辅具多采用锥柄结构，刀柄与机床主轴的联结、刀具的夹紧放松机构及驱动方式几乎都采用同一种结构模式。
在这种模式中，机床主轴常采用空心的带有长拉杆、碟形弹簧组的结构形式，由液压或气动装置提供动力，实现夹紧放松刀柄的动作。
切削加工正在进入以高速切削（HSC）为特征的发展阶段，因高速切削而切削效率飞速提高，因此，进一步减少机床加工辅助时间的技术也伴随高速切削的发展而不断发展。
快速换刀技术是减少加工辅助时间重要手段，而且正在处于发展阶段。
许多研究人员利用各种方法来缩短换刀时间来提高切削速度。
下面介绍几种常用加工中心的换刀方法:1、多主轴换刀这种机床没有传统的刀库和换刀装置，而是采用多个主轴并排固定在主轴架上，一般为 3~18 个。
每根主轴由各自的电动机直接驱动，并且每个主轴上安装了不同的刀具。
换刀时不是主轴上的刀具交换，而是安装在夹具上的工件快速从一个主轴的加工位置移动到另一个装有不同刀具的主轴，实现换刀并立即加工。
加工中心换刀装置设计_时雨
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!将电机在中间位置时，肘夹可定位夹紧支撑台面，防止压装后端盖时电机活动造成对心不准。
3工装使用过程说明装配后端盖前，用生产线上已有的气动吊装夹具夹紧并吊起电机，翻转180°，将其放置在支撑台面上，预装后端盖，并用两件定位轴定位。
将电机沿直线导轨移动至中间位置，肘夹定位夹紧支撑台面。
启动换向阀，气缸活塞下移，弹簧柱塞与电机转子锥孔重合后，弹簧收缩逐渐克服磁吸力。
收缩至压紧块接触后端盖台阶面后，对心压入后端盖。
压入端盖后，松开肘夹，将电机沿直线导轨移至另一端，螺钉锁紧后端盖。
再用气动吊装夹具夹紧并吊起电机，移至下一工位。
4结论工装可直接固定在生产线上应用，生产线工位板可从底板下流过，不破坏整体装配流程。
该工装使用方便，解决了长期以来依靠榔头敲击后端盖进行装配的难题，且制造成本低，安全性及可靠性良好。
改进后，可推广应用在电机转子与定子合装过程，也可用在装配其他型号电机上，对以后大批量、自动化装配永磁同步电机具有很好的借鉴意义。
（编辑明涛）作者简介：王世起（1981-），男，工程师，主要研究领域为新能源汽车用电机技术与装备、工业工程等。
收稿日期：2０１２－０９－０３图51.后端盖压装工装2.电机3.生产线台架123加工中心换刀装置设计时雨（哈尔滨市国际工程咨询中心，哈尔滨150000）1引言随着科学技术的飞速发展和经济竞争的日趋激烈，产品更新速度越来越快。
形状复杂的零件越来越多，对精度的要求也越来越高。
多品种、中小批量的生产方式逐渐占据了工业市场。
激烈的市场竞争使得产品研发生产周期逐渐缩短。
传统的加工设备和制造方法难以满足这种多样化、柔性化的高效高质量零件加工要求。
近几十年来，世界各国十分重视发展能有效解决复杂、精密、小批多变零件的数控加工技术，在加工设备中大量采用以微电子技术和计算机技术为基础的数控技术［1］。
立式加工中心16把刀刀库整体设计
立式加工中心16把刀刀库整体设计摘要加工中心刀库的设计，是在原有基础上进行较大规模的技术更新或技术创新。
达到高精度、高效率和自动化程度，降低经济成本，节约工装费用，也减轻了工人劳动强度。
设计的主要内容包括设计需求分析,刀库的各组成部分方案设计,刀库结构和传动机构设计选择,选刀方式的选择,刀库管理控制系统设计等内容。
本次设计的刀库为侧挂式盘式刀库，轴向取刀，满载装刀16把，刀柄形式为BT40，采用单环排列方式排放，由步进电动机驱动，满足了换刀时频繁启动电动机以及刀具准停得需求。
分度定位机构采用槽轮机构，从而避免了蜗轮蜗杆传动机构复杂，而且单头双导程蜗轮和蜗杆的加工较困难的弊端。
刀盘转速36r/min。
选刀方式通过软件达到就近选刀的目的.整个设计可以达到3.5秒的换刀时间，满足了实际加工中心节省时间的目的，提高了加工效率。
关键词：加工中心；刀库；槽轮The Design of tool magazine for Vertical machining centerAbstractThe design of tool magazine on a machining centre is give a remarkable technical updating and technical innovation on the original base.As a result,we can achieve the goal which is high precision and high efficiency.We can reduce economic costs and save the machining costs.While it will reduce the labor intensity for workers.The main contents of the design include the analyse of the design requirement,design of the main element of tool magazine ,the formation of the tool magazine,the choosing of the way to select the tool, control system of the tool magazine and so on.The, design is a disc tool magazine which is on the side,choosing tools in the axial.The capacity of the tool magazine is 16.The form of the tool holder is BT40.All tools are put in a single ring.To reach the goal that meeting the requirement of the frequently starting the motor and stopping the tool magazine in the right place,we choose the stepping motor.Indexing of positioning using Geneva mechanism,which is less complex than the worm and worm wheel.The speed of the disc is 36 round per minute.The way of chooseing tools is through software ,which can choose the tool with the nearest distance.This design can changing the tool in 3,5 seconds.As a result,it will save much time and improve efficiency for machining centre.Key words: machining centre ；tool magazine；Geneva mechanism一绪论1.1 加工中心的概述及其发展史加工中心(Computerized Numerical Control Machine )简称cnc，是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。
三轴立式加工中心链式刀库系统设计
摘要加工中心是目前世界上产量最高、应用最广泛的数控机床之一。
而作为加工中心重要部分的刀库系统的发展也变得尤为重要。
根据课题任务要求，设计了三轴立式加工中心链式刀库。
论文首先对该课题的选题背景和研究内容进行简述，简单地介绍加工中心类型及发展历程。
刀库系统是加工中心必不可少的部件，是加工中心完成其功能的保证，它由链式刀库和自动换刀装置两部分组成。
然后对立式加工中心刀库总体设计方案进行阐述，对机械结构方案、链式刀库的刀库形式及传动和驱动形式进行分析论证及确定。
阐述其各部件的工作原理，链式刀库的设计与计算是论文设计的重点，依据课题任务书要求，通过参数计算选定驱动链式刀库的电机和链结的选择。
蜗轮蜗杆作为刀库系统的重要传动部件，各零部件的材料选择也非常重要，蜗杆传动优点结构紧凑、工作平稳、无噪声、冲击振动小以及能得到很大的单级传动比。
对刀库系统各零部件进行了参数设计和校核，在对涡轮和蜗杆轴和轴承的参数设计和校核中，对轴的疲劳强度和寿命进行设计和检验。
最后对刀库的附件进行简单的设计。
关键词：三轴立式加工中心，链式刀库，蜗轮蜗杆ABSTRACTMachining center is the most productive in the world, one of the most widely used NC machine tools. And as an important part of the machining center knife library system development also become particularly important. According to the project task requirements, design the three axis vertical machining center chain knife library.First papers on the subject of the paper selected topic background and the research content, simply introduce type machining center and development. Knife parts library system is an essential part of machining center, is the assurance of machining center to complete its function, it is made up of chain knife library and automatic tool change device of two parts. Then the vertical machining center knife library, elaborates the overall design scheme of mechanical structure, chain knife form library and analyzed and drive and drive form. Expounds the working principle of its parts, chain knife library design and calculation of the design emphasis of the paper, according to the project specification requirements, selected drive chain knife library through the calculation of parameters of motor and link models of choice. Worm gear and worm knife library system as an important transmission parts, materials selection of parts of it is also very important, worm drive advantages of compact structure, impact work smoothly and no noise, small vibration and can get a lot of single stage gear ratio. Parts of the tool storage system, parameter design and check on the parameters of the turbine and the worm shaft and bearing design and checking, fatigue strength and life of the shaft design and inspection. The last attachment of knife library simple design.Keywords:three axis vertical machining center, chain tool magazine, worm gear and worm目录第一章绪论 (1)1.1 本课题的选题依据及意义 (1)1.2. 加工中心在国内外的发展现状 (1)1.3本课题研究的主要内容 (2)1.4加工中心刀库 (2)1.4.1 刀库简述 (2)1.4.2 刀库形式 (3)1.4.3 刀库的选刀方式 (3)1.4.4 刀库刀具交换形式 (4)1.4.5 刀库的发展方向 (5)第二章总体方案的确定 (6)2.1机械结构方案确定 (6)2.2链式刀库的刀库形式 (6)2.4刀库驱动形式确定 (9)第三章链式刀库的设计与计算 (10)3.1链式刀库链传动设计 (10)3.1.1链传动简述 (10)3.1.2 链轮设计 (10)3.2刀库驱动电机的选择 (12)3.2.1 刀套线速度 (12)3.2.2 链轮参数确定 (12)3.2.3 负载转矩选电机 (13)3.2.4 传动比分配 (14)第四章零件的设计及校核 (19)4.1轴的设计 (19)4.1.1 轴材料选定 (19)4.1.2 蜗杆轴设计 (19)4.1.3 蜗轮轴的设计 (24)4.2键的校核 (25)4.3 轴承校核 (26)4.3.1 蜗杆轴承效核 (26)4.4 其它零部件设计 (26)4.4.1 回零减速撞块尺寸计算 (27)结论 (28)参考文献 (29)致谢 (30)第一章绪论1.1 本课题的选题依据及意义加工中心是目前世界上产量最高、应用最广泛的数控机床之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!5计算及试验情况5.1疲劳仿真分析2010年4月，委托北京交通大学采用AAR 机务标准M-1001-97“货车设计制造规范”中确定载荷谱和“BS EN 1993-1-9：2005Euro code 3：钢结构设计规范”中的疲劳寿命预测方法及S-N 曲线，对CW1型米轨敞车设计方案进行了疲劳仿真分析计算，结果表明该车体各部位结构的疲劳寿命均大于600万km 。
5.2动力学性能仿真分析2010年4月，委托西南交通大学对CW1型米轨敞车设计方案进行了动力学性能仿真计算，结果如下：（1）空车工况车辆的临界速度为101km/h ，重车临界速度为108km/h ，空重车临界速度均高于最高运行速度80km/h 的110%；能够满足运行要求，并且稳定性具有一定的裕量。
（2）在所计算的速度范围和曲线工况下，轮轴横向力最大值、脱轨系数最大值和轮重减载率最大值都能够满足GB5599-85的要求，能够保证安全运行。
（3）在美国五级谱的激励下，速度在90km/h 以下范围内，空、重车的横向、垂向平稳性指标和平均最大加速度均为优，车体振动最大加速度垂向均小于0.7g ，横向均小于0.5g 。
5.3静强度试验2011年6月委托青岛四方车辆研究所，在包头对CW1型米轨敞车样车进行了车体静强度试验，分别对车体在纵向载荷、垂向载荷、侧向力、顶车载荷和翻车机工况作用下的强度进行了试验验证。
试验结果表明：CW1型敞车车体强度满足TB/T1335-1996的要求，并具有一定的强度储备。
车体刚度试验与垂向静载荷试验同时进行，测量中梁中央处和心盘处的位移值，并计算中梁中央处相对于心盘处的挠度。
中梁中央处相对于心盘处挠度为3.52mm ，挠跨比为0.49/1500＜1/1500，满足设计和用户要求。
5.4线路运行试验2011年11月，首批CW1型米轨敞车在印度尼西亚用户指定线路上进行了车辆线路运行试验，运行性能稳定、状态良好，符合运用要求。
6结论通过样车试制及相关试验，以及运用考验，CW1型米轨敞车符合标准及用户使用要求，效果良好。
（编辑立明）作者简介：高宏强（1974-），男，高级工程师，从事产品研发营销管理工作。
收稿日期：2０１２－１１－１９加工中心刀库装置设计时雨（哈尔滨市国际工程咨询中心，哈尔滨150000）1引言随着科学技术的飞速发展和经济竞争的日趋激烈，产品更新速度越来越快。
形状复杂的零件越来越多，对精度的要求也越来越高。
多品种、中小批量的生产方式逐渐占据了工业市场。
激烈的市场竞争使得产品研发生产周期逐渐缩短。
传统的加工设备和制造方法已难以满足这种多样化、柔性化的高效高质量零件加工要求。
近几十年来，世界各国十分重视发展能有效解决复杂、精密、小批多变零件的数控加工技术，在加工设备中大量采用以微电子技术和计算机技术为基础的数控技术［1］。
加工中心就是一种这样应运而生的数控设备［2］。
目前我国加工中心技术水平同发达国家相比仍存在巨大差距，本设计力求在刀库及换刀装置方面最大限度地改进并设计出相对可靠、高效率的刀库装置［3］。
2刀库的综述首先我们要对刀库进行一次系统的定义。
刀库是储存加工工序所需的各种刀具的机构，可以按程序指令，把即将使用的刀具迅速、准确地送到换刀位置，并接受计算机指令将使用过的刀具复位。
因此，刀库不单单是储存刀具的单一机构，而是能够按程序运作的一个精确机构［4］。
常见刀库形式可分为三种：圆盘式刀库，链条式刀库以及斗笠式刀库，具体对比见表1。
对于每种刀库，它们各自的结构也不同，这里主要介绍设计中所选择的圆盘式刀库结构［5］。
传统圆盘式刀库通摘要：在全面了解数控加工中心的结构、工作原理和控制方法的基础上，设计出加工中心的刀库装置。
根据加工中心刀库的工作原理，确定结构与技术参数并给出结构设计方案，设计出一套符合技术要求的刀库，具有工作效率高、刚性好、使用寿命长等特点。
关键词：数控加工中心；刀库；刀座中图分类号：T G659文献标识码：A 文章编号：1002－2333（2013）01－0138－02解决方案SOLUTION工艺／工装／模具／诊断／检测／维修／改造机械工程师2013年第1期138!!!!!!!!!!表3蜗杆几何尺寸分度圆直径齿根圆直径d 1=50d f1=60齿顶圆直径轴向齿距d a1=60P X =5分度圆直径齿根圆直径齿顶圆弧半径d 2=155d f2=138R a2=20喉圆直径齿宽齿根圆弧半径d a2=160b 2=45R f2=31/mm 表4蜗轮几何尺寸/mm 表2主要参数主轴箱行程主轴端面到工作台的距离主轴中心线到床身直导轨距离主轴转速范围主轴电动机快速移动速度刀库电动机最大刀具质量机床定位精度重复定位精度470mm 80~650mm 450mm30~3000r/minFANUC AC 交流电动机12型10m/minFANUC BESK 直流伺服电动机15型10kg±0.012mm/300mm ±0.006mm图1刀库、主轴箱、换刀装置及床身装配关系表1常见刀库形式刀库容量换刀方式斗笠式刀库16~24直接与主轴配合，不通过机械手圆盘式刀库20~30与机械手配合链条式刀库20~120与机械手配合常可容纳40把刀具，由直流伺服电机驱动，通过半联轴器和蜗杆蜗轮带动与圆盘相连的轴转动。
圆盘上均布40个刀座和刀套，其外侧边缘有相应的刀座编码板，刀库下方有固定不动的刀座号读取装置。
圆盘转动时，刀座号板依次经过刀座号读取装置。
这种刀库结构比较简单，总体布局比较紧凑，但圆盘直径较大，转动惯量大，而且刀具离主轴较远，需使用换刀机械手来换刀。
3刀库总体结构方案拟定设计的机械手在工件一次装夹后，由数控系统控制，可连续完成铣、钻、铰、扩、攻丝等多种工序加工，故适合于小型板类、盘类、壳体类、模具等零件的加工。
具体布局为立柱的中间安装机械手控制箱，机械手的长度为主轴轴心线到刀库的刀具换刀位置之间的距离。
换刀机械手为单臂双爪回转式机械手，大致装配关系如图1。
各项主要参数见表2。
4刀库的结构设计4.1电机的选择根据数控系统常用配套电机选择方式及刀库低扭矩、低转速等要求，设计中选取FANUC FB15直流伺服电动机，输出功率1.4kW ，最高转速1500r/min ，额定转速757.9r/min 。
4.2蜗杆蜗轮参数计算蜗杆蜗轮由于具有良好的传动性能，工作平稳，噪声低，结构紧凑，可自锁而且传动比准确，能够改变力矩方向，故在刀库结构中是最重要的传动机构。
盘式刀库角速度一般在10°/s ～90°/s ，驱动电机最高转速1500r/min ，故其运动传动比大［6］。
在查阅相关文献后，确定蜗杆蜗轮相关参数见表3、表4。
蜗杆材料采用综合机械性能较好的45钢，表面淬火，蜗轮材料采用耐磨且强度较高的ZCuAl10Fe3，砂模铸造；蜗杆通常与轴做成一体，有车制和铣制两种。
当轴径小于蜗杆齿根圆直径时，采用车削；当轴径大于蜗杆齿根圆直径时，采用铣削。
故本设计采用铣削蜗杆。
蜗轮结构采用整体式。
蜗杆与蜗轮分别采用润滑脂润滑［7］。
4.3刀盘及刀具夹紧结构设计刀盘用于固定刀套，16个刀套固定在刀盘上，随着刀盘一起转动，实现换刀。
故刀盘在换刀时起着至关重要的作用。
假设刀套在圆盘上紧密排列（即刀套间以相切形式排列），则刀具中心线夹角22.5°，回转半径192.2mm ；此时刀套中心所在圆的理论周长为1207.016mm ，而实际上刀套间存在一定的间隙，取间隙大约为25mm ，这时刀套中心所在圆的周长变为1607.016mm ，此时刀套中心所在圆的直径为511.8mm 圆整后取525mm 。
刀套下表面到静轴中心的距离为225mm ，最终确定取刀盘的直径420mm ，厚20mm 。
静盘用于刀套的辅助支撑，取其直径为435mm,厚30mm 。
刀盘采用40Cr 材料，调质处理，保证机械性能［8］。
刀具夹紧弹簧用于防止刀具在刀套旋转至垂直位置的过程中被甩出。
查阅参考文献，弹簧材料选用60Si2MnA 。
已知弹簧工作载荷100N ，直径2mm ，中径12mm ，节距4.28mm ，工作极限载荷184.4N 。
5结论本次设计完成了刀库装置结构设计，其中采用了常见的圆盘式刀库，以便提高设备的通用性及可更换性。
本设计中刀库针对立式加工中心设计，故使用时需注意。
［参考文献］［1］吴宗泽.机械设计实用手册［M ］.北京：化学工业出版社，2009.［2］王三民，诸文俊.机械原理与设计［M ］.北京：机械工业出版社，2007.［3］李洪.实用机床设计手册［M ］.沈阳：辽宁科学技术出版社，2007.［4］黄鹤汀.金属切削机床设计［M ］.北京：化学工业出版社，2009.［5］赵宝生.CNC32数控车床的设计［M ］.北京：机械工业出版社，2009.［6］王建军.齿轮系统动力学［M ］.北京：科学出版社，2007.［7］戴曙.机床滚动轴承应用手册［M ］.北京：机械工业出版社，2009.［8］CNC Machining Process and Equipment ［M ］.New York ：OxfordUniversity Press ，2007.（编辑明涛）作者简介：时雨（1963-），男，硕士学位，高级工程师，主要从事工程咨询工作。
