复印机维修手册(全集)展开全文第一、复印机出现故障后的检查与维修步骤:复印机出现故障后,总有一种是主要的故障,抓住这个主要的故障进行分析,即可找到故障原因和排除的方法,我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围,最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况,如机器使用了多久,上次维修(保养)是在什么时间,维修(保养)效果如何,此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录,注意近期更换过哪些部件和消耗材料,有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后,即可对机器进行全面检查,除了机内短路、打火等故障外,都可接通机器电源,复印几张,以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意,并在试机时细心观察。
三、准备工具在对机器进行检查的基础上,一般可对故障现象有个大致的了解,即可知道维修时需要哪些常用的专用工具,准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板,并设有卡纸等故障自检功能,一旦机器某一部件失灵或损坏,都能以字母数字告诉操作者。
比较常见的是故障代码,如NP系列复印机的故障代码为“E0~E8等,理光系列则以”U“加数字为代码,这些代码一出现分别表示印刷电路板,传感器、开关、接插件等工作状态异常,需要进行调整或更换。
作为机器的使用者,见到这些故障代码,应立即停机,关掉电源,请维修人员进行检修。
如果是自己修理,则必须找到与所使用机器型号相同的维修手册或维修说明书,在书中查到故障代码所表示的内容,再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多,各制造厂生产的复印机各不相同,即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别,这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
自-夏普AR1818维修经验

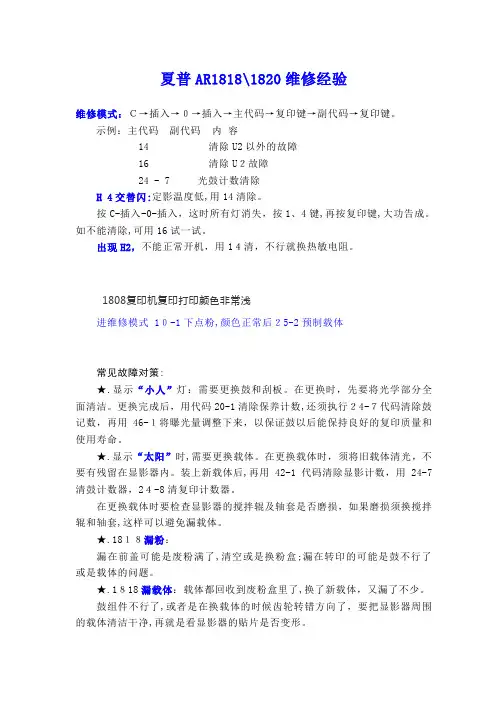

夏普AR1818\1820维修经验维修模式:C→插入→0→插入→主代码→复印键→副代码→复印键。
示例:主代码副代码内容14 清除U2以外的故障16 清除U2故障24 - 7 光鼓计数清除H 4交替闪:定影温度低,用14清除。
按C-插入-0-插入,这时所有灯消失,按1、4键,再按复印键,大功告成。
如不能清除,可用16试一试。
出现H2,不能正常开机,用14清,不行就换热敏电阻。
1808复印机复印打印颜色非常浅进维修模式 10-1下点粉,颜色正常后25-2预制载体常见故障对策:★.显示“小人”灯:需要更换鼓和刮板。
在更换时,先要将光学部分全面清洁。
更换完成后,用代码20-1清除保养计数,还须执行24-7代码清除鼓记数,再用46-1将曝光量调整下来,以保证鼓以后能保持良好的复印质量和使用寿命。
★.显示“太阳”时,需要更换载体。
在更换载体时,须将旧载体清光,不要有残留在显影器内。
装上新载体后,再用42-1代码清除显影计数,用24-7清鼓计数器,24-8清复印计数器。
在更换载体时要检查显影器的搅拌辊及轴套是否磨损,如果磨损须换搅拌辊和轴套,这样可以避免漏载体。
★.1818漏粉:漏在前盖可能是废粉满了,清空或是换粉盒;漏在转印的可能是鼓不行了或是载体的问题。
★.1818漏载体:载体都回收到废粉盒里了,换了新载体,又漏了不少。
鼓组件不行了,或者是在换载体的时候齿轮转错方向了,要把显影器周围的载体清洁干净,再就是看显影器的贴片是否变形。
★.出F1是隔离板电机故障,这时将机器的隔离板电机拆下,你会发现有一个白色的齿轮上面有一块凸起的地方,叫凸轮。
将它转动后,让它“掉”进‘凹’的白色的地方。
最后装上即可。
★.出F2代码:用14取消,一般是粉盒芯片问题。
检查墨粉盒,需更换芯片、或换原装的粉盒。
★.经常出F5故障代码:首先将机器的光学部份全清洁,这时引起的原因是光学部份局部脏了,标尺板的白电平有污渍,清洁后执行CCD校正63-1,数值应在B0以上。
